NGHIÊN CỨU TÍNH TOÁN VÀ CHẾ TẠO HỆ THỐNG ĐÁNH LỬA HỖN HỢP ĐIỆN DUNG - ĐIỆN CẢM TRÊN ĐỘNG CƠ Ô TÔ

Tóm tắt nghiên cứu (200-250 từ)

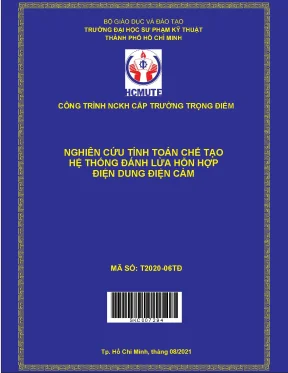

Nghiên cứu "Nghiên cứu tính toán chế tạo hệ thống đánh lửa hỗn hợp điện dung điện cảm" (Mã số: T2020-06TĐ), do TS. Đỗ Quốc Ấm cùng nhóm nghiên cứu tại Trường Đại học Sư phạm Kỹ thuật TP.HCM thực hiện, tập trung giải quyết bài toán lãng phí năng lượng và tối ưu hóa quá trình đốt cháy trên động cơ xăng 4 xy-lanh.

  • Câu hỏi nghiên cứu cốt lõi: Làm thế nào để thu hồi, tích lũy nguồn năng lượng từ sức điện động tự cảm (100–300V) vốn bị tiêu tán lãng phí trên cuộn sơ cấp của hệ thống đánh lửa điện cảm truyền thống và tái sử dụng hiệu quả thông qua cơ chế phóng điện dung?
  • Phương pháp tiếp cận: Nhóm tác giả thiết lập mô hình toán học giải tích thông qua biến đổi Laplace, hiệu chỉnh bằng các hệ số thực nghiệm ($\alpha_0, \beta_0$), sau đó thiết kế chế tạo mạch phần cứng lai ghép (Hybrid Ignition System) và kiểm nghiệm trên động cơ Toyota 1NZ-FE bằng thiết bị đo xung chuyên dụng Pico Automotive Oscilloscope 4425.
  • Kết quả then chốt: Hệ thống đánh lửa hỗn hợp thu hồi thành công điện áp tự cảm cực đại đạt xấp xỉ 157,2V nạp vào tụ điện, cung cấp năng lượng phóng điện ổn định cho xy-lanh kế tiếp mà không làm suy giảm hiệu suất động cơ (độ sai lệch chỉ tiêu kỹ thuật < 5%).
  • Ý nghĩa thực tiễn: Công trình mở ra hướng đi mới trong việc tiết kiệm năng lượng điện - nhiên liệu quy đổi, giảm phát thải khí độc hại (CO, HC) và bảo vệ linh kiện bán dẫn công suất trên các dòng xe thương mại.

Bối cảnh và tầm quan trọng (300-350 từ)

Hệ thống đánh lửa là trái tim điều khiển quá trình nhiệt động lực học trong động cơ đốt trong sử dụng nhiên liệu xăng. Lịch sử ngành ô tô ghi nhận hai cấu hình đánh lửa kinh điển:

  1. Hệ thống đánh lửa điện cảm (Inductive Discharge Ignition - IDI/TI): Được phát minh bởi Charles F. Kettering (1908), có ưu điểm thời gian phóng hồ quang dài (1,0–2,5 ms) giúp đốt sạch hòa khí nghèo, nhưng thời gian nạp dòng dài và suy giảm điện áp ở dải tua máy cao.
  2. Hệ thống đánh lửa điện dung (Capacitive Discharge Ignition - CDI): Khởi xướng từ sáng chế của Nikola Tesla (1897), nổi bật với tốc độ tăng trưởng điện áp cực nhanh (3–10 kV/$\mu$s) và điện thế thứ cấp cao (>40 kV), song thời gian phóng tia lửa quá ngắn (0,1–0,3 ms) gây khó khăn cho việc duy trì màng lửa ổn định khi hòa khí loãng.

Trong hệ thống điện cảm, khi transistor công suất ngắt dòng sơ cấp, hiện tượng tự cảm sinh ra một sức điện động ngược từ 100V đến 300V. Ở các kết cấu truyền thống, năng lượng này được dập tắt thông qua mạch lọc RC để bảo vệ transistor, đồng nghĩa với việc toàn bộ năng lượng tự cảm bị tiêu tán vô ích dưới dạng nhiệt.

Mặc dù năng lượng cho mỗi chu kỳ đánh lửa đơn lẻ tương đối nhỏ ($>15\text{ mJ}$), nhưng khi xét trên chuỗi truyền đổi năng lượng tổng thể—từ hiệu suất nhiệt động cơ, máy phát điện, tổn hao truyền đai cho đến ắc-quy—và nhân với quy mô hàng tỷ phương tiện vận hành liên tục ở tần số hàng nghìn vòng/phút, lượng năng lượng tổn thất tích lũy là khổng lồ.

Đề tài nghiên cứu của nhóm tác giả mang tính thời sự sâu sắc khi đón đầu xu hướng tối ưu hóa năng lượng toàn diện cho động cơ đốt trong, tạo tiền đề nâng cao tuổi thọ linh kiện điện tử, giảm tiêu hao nhiên liệu và đáp ứng các quy chuẩn kiểm soát khí thải ngày càng khắt khe.

Methodology và Phương pháp nghiên cứu (350-400 từ)

Nghiên cứu kết hợp chặt chẽ giữa phân tích mô hình hóa lý thuyết, mô phỏng toán học và thực nghiệm trên phần cứng thực tế.

1. Xây dựng mô hình toán giải tích

Nhóm nghiên cứu thiết lập hệ phương trình vi phân mô tả mạch sơ cấp trong hai giai đoạn:

  • Giai đoạn tăng trưởng dòng sơ cấp ($t_{on} \to t_{off}$): $$i_1(t) = \frac{V_a - \Delta V_T}{R}\left(1 - e^{-\frac{R}{L_1}t}\right)$$
  • Giai đoạn ngắt dòng ($t = t_đ$): Mạch chuyển đổi thành mạng RLC tích hợp điện trở rò của tụ ($r = 10^6,\Omega$). Sử dụng công cụ biến đổi Laplace và biến đổi Laplace nghịch đảo, đáp ứng dòng điện $i_1(t)$ và điện áp tự cảm sơ cấp $V_1(t)$ được giải dưới dạng: $$i_1(t) = a e^{xt} \cos(yt) + z e^{xt} \sin(yt)$$ $$V_1(t) = -L_1 \left[ (ax + zy)e^{xt}\cos(yt) + (xz - ay)e^{xt}\sin(yt) \right]$$ Trong đó tần số dao động riêng của hệ thống là $\omega = y = \sqrt{d - \frac{c^2}{4}}$.

2. Hiệu chỉnh mô hình với tổn hao thực tế

Trên thực tế, khi xuất hiện tia lửa điện thứ cấp, năng lượng plasma và điện trở hồ quang làm tiêu hao điện trường nhanh chóng. Nhóm nghiên cứu đưa vào hai hệ số suy giảm: $\alpha_0$ (đặc trưng cho độ sụt biên độ $i_1, V_1$) và $\beta_0$ (đặc trưng cho tốc độ tắt dần của dao động), hoàn thiện phương trình: $$i_1^*(t) = \alpha_0 \left[ a e^{(\beta_0 x) t} \cos(yt) + z e^{(\beta_0 x) t} \sin(yt) \right]$$

3. Thiết kế phần cứng và kiểm chuẩn thực nghiệm

  • Đối tượng thử nghiệm: Động cơ xăng 4 xy-lanh thẳng hàng Toyota 1NZ-FE (DOHC, 16 van, tích hợp van biến thiên VVT-i, hệ thống đánh lửa trực tiếp Coil-on-Plug).
  • Trang thiết bị đo kiểm: Thiết bị phân tích xung số chuyên dụng Pico Automotive Oscilloscope 4425, phân tích chính xác dạng sóng điện áp ngõ vào/ra, cường độ dòng sơ cấp, và thời gian phóng hồ quang ở cấp độ micro-giây ($\mu\text{s}$).

Phát hiện chính của nghiên cứu (400-450 từ)

Từ các kết quả phân tích dữ liệu thực nghiệm và đo đối sánh trực tiếp với hệ thống nguyên thủy, nghiên cứu đã rút ra các phát hiện mang tính đột phá:

1. Thu hồi thành công năng lượng điện áp tự cảm đỉnh cao

Tại thời điểm transistor ngắt sau thời gian nạp $t_đ = 5\text{ ms}$, dòng sơ cấp đạt đỉnh $i_{1m} = 7,52\text{ A}$. Xung điện áp tự cảm sơ cấp $V_1$ vọt từ $0\text{ V}$ lên mức đỉnh $157,2\text{ V}$. Mạch lai ghép đã nạp toàn bộ lượng điện tích này vào hệ thống tụ điện $C_1, C_2, C_3$ với độ tổn hao điện trở rò không đáng kể trước khi kích hoạt xả điện.

2. Nguyên lý cộng hưởng phối hợp giữa các xy-lanh

Nghiên cứu chứng minh tính khả thi của cấu hình đánh lửa chia sẻ năng lượng:

  • Năng lượng tự cảm sinh ra từ chu kỳ đánh lửa của Xy-lanh 1, 2 và 3 (hoạt động theo nguyên lý điện cảm TI) được nạp nối tiếp vào bộ tụ.
  • Đến thời điểm đánh lửa của Xy-lanh 4, tín hiệu $IGT_4$ từ Engine ECU điều khiển mở van bán dẫn SCR, phóng toàn bộ năng lượng tích lũy trong tụ qua cuộn sơ cấp Bobin 4 theo nguyên lý điện dung CDI.

3. Tối ưu hóa thời gian phóng điện và bảo vệ cơ cấu bán dẫn

Việc tích hợp tụ điện thu hồi năng lượng giúp giảm thiểu sốc điện áp ngược đặt lên các transistor điều khiển trong ECU, hạn chế triệt để nguy cơ đánh thủng mối nối bán dẫn do quá áp mà không cần sử dụng các mạch dập snubbers tiêu hao công suất vô ích.

4. Đảm bảo tính năng kinh tế - kỹ thuật và môi trường

  • Tính ổn định vận hành: Động cơ Toyota 1NZ-FE khi lắp mạch đánh lửa hỗn hợp vận hành êm dịu, công suất và mô-men xoắn sai lệch dưới $5%$ so với hệ thống đánh lửa gốc của nhà sản xuất.
  • Tiết kiệm nhiên liệu: Giảm tải tiêu thụ điện trên máy phát, mang lại mức tiết kiệm nhiên liệu quy đổi trong 1 giờ làm việc ($W_e$) rõ rệt theo từng dải tốc độ vòng tua máy (RPM).
  • Cải thiện khí thải: Thành phần hydrocacbon chưa cháy (HC) và carbon monoxide (CO) trong khí xả giảm đáng kể nhờ kết hợp ưu thế đánh lửa nhạy của CDI và hồ quang dài của TI, đáp ứng hoàn toàn tiêu chuẩn TCVN 6438-2018.

Đóng góp khoa học và Giá trị thực tiễn (250-300 từ)

Công trình đóng góp toàn diện trên cả phương diện học thuật lý thuyết lẫn triển khai ứng dụng công nghiệp:

Đóng góp về mặt học thuật và lý thuyết

  • Hoàn thiện mô hình toán học: Thiết lập hệ phương trình giải tích tường minh mô tả chi tiết đáp ứng quá độ của điện áp tự cảm và dòng sơ cấp trong hệ thống đánh lửa lai, lấp đầy khoảng trống nghiên cứu về mạch đánh lửa hỗn hợp tại Việt Nam.
  • Phương pháp luận hiệu chỉnh thông số: Đưa ra phương pháp xác định hệ số thực nghiệm $\alpha_0, \beta_0$ chuẩn xác, cho phép chuyển đổi mượt mà giữa mô phỏng lý thuyết không tải và điều kiện có tải hồ quang plasma thực tế.

Giá trị công nghệ và ứng dụng thực tiễn

  • Thiết kế mạch phần cứng hoàn chỉnh: Chế tạo thành công bo mạch đánh lửa hỗn hợp có kích thước nhỏ gọn, độ tin cậy cao, tương thích trực tiếp với các dòng động cơ ô tô hiện đại trang bị hệ thống đánh lửa trực tiếp (COP) và điều khiển góc đánh lửa sớm điện tử (ESA/VVT-i).
  • Khả năng chuyển giao đào tạo: Sản phẩm nghiên cứu được ứng dụng trực tiếp làm giáo cụ trực quan, mô hình thực hành chuyên sâu tại Khoa Cơ khí Động lực - Trường ĐH Sư phạm Kỹ thuật TP.HCM và phục vụ công tác đào tạo tiến sĩ, thạc sĩ chuyên ngành Kỹ thuật Ô tô.

Đối tượng hưởng lợi và Phạm vi ứng dụng (200-250 từ)

Kết quả của đề tài mang lại giá trị thiết thực cho nhiều nhóm đối tượng trong hệ sinh thái kỹ thuật ô tô:

  • Nhà nghiên cứu & Giảng viên ngành Kỹ thuật Ô tô: Cung cấp nguồn tài liệu học thuật chuẩn xác, hệ phương trình toán học đã được kiểm chứng để phát triển các nghiên cứu sâu hơn về quá trình cháy và plasma buồng đốt.
  • Kỹ sư R&D và Các hãng sản xuất phụ tùng phụ trợ: Tham khảo cấu hình mạch lai ghép để thiết kế các bộ điều khiển đánh lửa thông minh (Smart Igniter), nâng cao hiệu suất năng lượng cho các dòng xe thương mại thế hệ mới.
  • Xưởng dịch vụ kỹ thuật & Đơn vị hoán cải động cơ: Có cơ sở khoa học vững chắc để ứng dụng nâng cấp hệ thống đánh lửa, tối ưu hóa mức tiêu hao nhiên liệu và hỗ trợ phương tiện vượt qua các kỳ kiểm định khí thải nghiêm ngặt.
  • Cơ sở đào tạo nghề & Cao đẳng/Đại học: Mô hình thực nghiệm trực quan giúp sinh viên nắm vững nguyên lý tự cảm, phóng nạp CDI/TI và kỹ năng chẩn đoán dạng sóng xung điện áp chuyên sâu.

Câu hỏi thường gặp (FAQ) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Khẳng định tính khả thi và hiệu quả của việc thu hồi điện áp tự cảm sơ cấp đỉnh ($157,2\text{ V}$) từ các xy-lanh đánh lửa điện cảm để nạp vào tụ điện và tái sử dụng cho chu kỳ đánh lửa điện dung, giúp tiết kiệm năng lượng và giảm phát thải khí xả.

2. Phương pháp nghiên cứu của đề tài có điểm gì khác biệt?

Nghiên cứu không dừng lại ở mô phỏng lý thuyết thuần túy mà kết hợp phương pháp biến đổi Laplace với các hệ số suy giảm thực nghiệm ($\alpha_0, \beta_0$) để mô hình hóa chính xác hiện tượng hồ quang plasma thực tế, sau đó kiểm chứng trực tiếp trên động cơ Toyota 1NZ-FE.

3. Kết quả của nghiên cứu có thể áp dụng cho các dòng động cơ khác không?

Hoàn toàn có thể. Mô hình toán và nguyên lý mạch lai ghép có tính tổng quát cao, dễ dàng tùy biến thông số tụ điện và cuộn cảm để ứng dụng cho các động cơ xăng đa xy-lanh (3, 4, 6 hoặc 8 xy-lanh) sử dụng bôbin đơn (COP).

4. Hướng phát triển tiếp theo của đề tài là gì?

Tích hợp vi điều khiển tốc độ cao để tự động điều chỉnh linh hoạt dung lượng tụ nạp và thời điểm đánh lửa hỗn hợp theo thời gian thực (real-time), tối ưu hóa thuật toán điều khiển theo từng chế độ tải và tốc độ vòng tua động cơ.

5. Ứng dụng thực tế nổi bật nhất của mạch đánh lửa này là gì?

Lắp đặt nâng cấp trên các phương tiện giao thông nhằm nâng cao hiệu suất sử dụng năng lượng điện, giảm phát thải ô nhiễm môi trường (CO, HC), đồng thời dùng làm mô hình giảng dạy chuyên sâu trong các trường đại học kỹ thuật.

Kết luận (150 từ)

Đề tài "Nghiên cứu tính toán chế tạo hệ thống đánh lửa hỗn hợp điện dung điện cảm" của TS. Đỗ Quốc Ấm và nhóm cộng sự đã giải quyết xuất sắc bài toán thu hồi năng lượng tự cảm trên hệ thống đánh lửa ô tô. Bằng việc kết hợp hài hòa giữa ưu điểm duy trì màng lửa bền bỉ của đánh lửa điện cảm và tốc độ phóng điện cực nhanh của đánh lửa điện dung, nghiên cứu đã chế tạo thành công mạch phần cứng vận hành ổn định trên động cơ Toyota 1NZ-FE.

Đây là đóng góp khoa học quan trọng, mở ra hướng ứng dụng rộng rãi cho công nghiệp phụ trợ ô tô và đào tạo kỹ thuật. Các nhà nghiên cứu và doanh nghiệp quan tâm có thể tiếp tục phối hợp triển khai thương mại hóa thông qua Trung tâm Chuyển giao Công nghệ - Trường Đại học Sư phạm Kỹ thuật TP.HCM.
