Giới thiệu dự án

Ngành công nghiệp ô tô hiện đại đang trải qua bước chuyển mình mạnh mẽ nhằm đáp ứng các tiêu chuẩn khí thải ngày càng nghiêm ngặt như Euro 4, Euro 5 và tối ưu hóa hiệu suất nhiệt động học. Động cơ Diesel truyền thống với ưu điểm vượt trội về suất tiêu hao nhiên liệu thấp và mô-men xoắn lớn ở dải vòng tua thấp từng chiếm lĩnh thị trường xe thương mại. Tuy nhiên, các hệ thống nhiên liệu cũ tồn tại nhược điểm lớn về tiếng ồn cháy, độ rung giật và hàm lượng phát thải muội than ($PM$) cùng oxit nitơ ($NO_x$) cao. Sự ra đời của hệ thống phun dầu điện tử tích áp Common Rail Direct Injection (CDI) đã giải quyết triệt để bài toán này bằng cách tách rời hoàn toàn quá trình tạo áp suất và quá trình định lượng phun nhiên liệu.

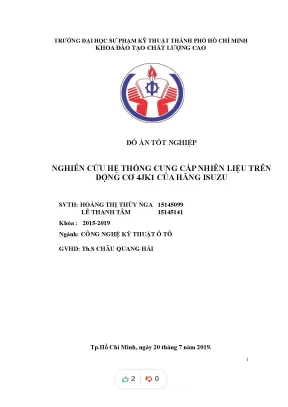

Đề tài "Nghiên cứu hệ thống cung cấp nhiên liệu trên động cơ 4JK1 của hãng ISUZU" tập trung phân tích chuyên sâu cấu trúc cơ khí, mạch thủy lực và thuật toán điều khiển điện tử của hệ thống Common Rail thế hệ II do DENSO sản xuất, trang bị trên dòng động cơ 2.5L DOHC 16 van 4JK1-TC của Isuzu (ứng dụng trên các dòng xe bán tải D-Max và SUV MU-7).

          HỆ THỐNG COMMON RAIL TRÊN ĐỘNG CƠ ISUZU 4JK1-TC
+------------------------------------------------------------------+
|                          BÌNH NHIÊN LIỆU                         |
+------------------------------------------------------------------+
                                 │
                                 ▼
+------------------------------------------------------------------+
| Bơm tiếp vận + Bộ lọc tích hợp tách nước (Cảnh báo mức 125cc)    |
+------------------------------------------------------------------+
                                 │
                                 ▼
+------------------------------------------------------------------+
| Bơm cao áp DENSO HP3 (Tích hợp van SCV điều khiển lưu lượng hút) |
+------------------------------------------------------------------+
                                 │ (Áp suất 30 - 180 MPa)
                                 ▼
+------------------------------------------------------------------+
| Ống phân phối (Common Rail) + Cảm biến FRP + Van giới hạn áp suất |
+------------------------------------------------------------------+
                                 │
        ┌────────────────────────┼────────────────────────┐
        ▼                        ▼                        ▼
+---------------+        +---------------+        +---------------+
| Kim phun #1   |        | Kim phun #2   | ...    | Kim phun #4   |
| (Lỗ 0.13mm)   |        | (Lỗ 0.13mm)   |        | (Lỗ 0.13mm)   |
+---------------+        +---------------+        +---------------+

Mục tiêu nghiên cứu cụ thể

  1. Hệ thống hóa cơ sở lý thuyết và cấu tạo thủy lực của hệ thống Common Rail Denso trên động cơ Isuzu 4JK1-TC.
  2. Khảo sát nguyên lý vận hành của các cảm biến đo lường và cơ cấu chấp hành (bơm cao áp HP3, kim phun điện từ G2, van điều khiển hút SCV, hệ thống EGR làm mát bằng nước).
  3. Phân tích thuật toán điều khiển của Bộ xử lý trung tâm ECM (Engine Control Module) trong việc tối ưu hóa lượng phun ($Q_{inj}$), thời điểm phun ($SOI$) và áp suất ống Rail ($P_{rail}$).
  4. Xây dựng quy trình kiểm tra, chẩn đoán lỗi tín hiệu điện áp, điện trở và dữ liệu động học (Live Data) phục vụ công tác bảo dưỡng và sửa chữa thực tế.

Phương pháp tiếp cận và phạm vi nghiên cứu

  • Phương pháp tiếp cận: Kết hợp giải tích kỹ thuật, nghiên cứu tài liệu chuyên hãng (ISUZU Workshop Manual TF Series Engine 4JJ1/4JK1), khảo sát thực nghiệm trên mô hình và động cơ thực tế, lập bản đồ chẩn đoán sự cố theo tiêu chuẩn OBD-II.
  • Phạm vi và giới hạn: Tập trung vào động cơ Isuzu 4JK1-TC (Dung tích xi lanh 2499 cc, đường kính x hành trình piston: $95.4 \times 87.4\text{ mm}$, tỷ số nén 18.3:1, hệ thống phun nhiên liệu tích áp Denso Common Rail thế hệ II).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi công nghệ Common Rail ra đời, động cơ diesel sử dụng bơm cao áp cơ khí phân phối (kiểu VE) hoặc bơm điện tử phân phối (Bosch VP44). Các hệ thống này có sự ràng buộc chặt chẽ giữa tốc độ quay của động cơ và áp suất phun, tạo ra nhiều hạn chế kỹ thuật.

Tiêu chí kỹ thuật Bơm cơ khí phân phối (VE) Bơm điện tử phân phối (Bosch VP44) Denso Common Rail Gen II (4JK1-TC)
Áp suất phun tối đa 80 - 100 MPa 98 - 140 MPa 180 MPa (1800 bar)
Tính độc lập của áp suất Phụ thuộc hoàn toàn vào RPM Phụ thuộc biên dạng cam bơm Độc lập hoàn toàn với vòng tua máy
Khả năng phân chia lần phun Chỉ phun đơn lẻ (Single injection) Phun đơn lẻ / Giới hạn 2 lần Đa tầng phun (Pilot, Main, Post)
Độ chính xác định lượng Điều khiển cơ khí ($\pm 5%$) Điều khiển van solenoid ($\pm 3%$) Điều khiển ECM siêu vi điểm ($\pm 1%$)
Mức tiêu hao nhiên liệu Cơ sở ($100%$) Giảm 4 - 6% Giảm 10 - 15%
Khí thải ($NO_x$, PM) Mức Euro 1 / Euro 2 Mức Euro 3 Đạt tiêu chuẩn Euro 4 / Euro 5

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc có): Áp suất làm việc tối thiểu 30 MPa ở chế độ khởi động và đạt tới 180 MPa ở tải cao; tính năng phun mồi (Pilot Injection) với thời gian trễ dưới 0.1 ms nhằm triệt tiêu tiếng gõ diesel; cơ chế xả áp an toàn khi áp suất rail vượt ngưỡng 200 MPa.
  • Should Have (Nên có): Tích hợp bộ tách nước dung tích 125 cc có cảm biến cảnh báo trên taplo; hệ thống luân hồi khí xả EGR điều khiển điện kết hợp sinh hàn làm mát bằng nước.
  • Could Have (Có thể mở rộng): Khả năng lập trình mã cân chỉnh kim phun (Injector ID Code 24 ký tự) vào bộ nhớ EEPROM của ECM.
  • Won't Have (Chưa thực hiện): Nâng cấp kim phun áp điện Piezo công nghệ Gen 4 (2500 bar) do cấu trúc phần cứng của 4JK1-TC được thiết kế tối ưu cho kim solenoid thế hệ G2.

Thiết kế hệ thống

Hệ thống nhiên liệu trên động cơ Isuzu 4JK1-TC được chia làm hai phân vùng áp suất tách biệt rõ rệt:

                            MẠCH THỦY LỰC COMMON RAIL 4JK1
[Thùng dầu] ---> [Lọc thô & Tách nước] ---> [Bơm tiếp vận (Trochoid)]
                                                      │
                                                      ▼
[Ống hồi dầu] <--- [Van hồi áp] <--- [Bộ làm mát] <--- [Bơm cao áp HP3 (2 Piston lệch tâm)]
        ▲                                             │
        │                                             ▼ (30 - 180 MPa)
        ├───────── [Van xả áp an toàn] <───────── [Ống Rail tích áp] ──> [Cảm biến FRP]
        │                                             │
        └───────── [Dầu hồi kim phun] <────────── [4 Kim phun Solenoid G2]

1. Mạch nhiên liệu áp suất thấp

  • Thùng chứa và bơm tiếp vận: Bơm sơ cấp kiểu bánh răng lồng trục (Trochoid) gắn trực tiếp sau bơm cao áp, lưu lượng bơm đạt trên 100 cc trong 10 giây ở điện áp 12V.
  • Cụm lọc và tách nước (Fuel Sedimenter): Tích hợp công tắc cảnh báo áp suất chân không âm (-32 kPa / -5 psi) khi nghẹt lọc và phao báo mực nước đọng (kích hoạt cảnh báo khi đạt 125 cc).
  • Van một chiều và đường Bypass: Duy trì dòng dầu ổn định, ngăn bọt khí xâm nhập và triệt tiêu áp suất dội ngược về bơm tiếp vận khi ngắt tải.
  • Bộ làm mát nhiên liệu (Fuel Cooler): Giải nhiệt lượng dầu hồi có nhiệt độ cao từ kim phun và ống Rail trước khi hồi về thùng, bảo vệ đặc tính bôi trơn của dầu DO.

2. Mạch nhiên liệu áp suất cao

  • Bơm cao áp Denso HP3: Sử dụng 2 piston đặt đối xứng góc lệch tâm, điều khiển lưu lượng nạp trực tiếp qua van điện từ SCV (Suction Control Valve), giảm tổn hao công suất dẫn động bơm so với việc nén thừa rồi xả hồi.
  • Ống phân phối (Common Rail): Ống thép rèn chịu lực dung tích chứa ổn định áp suất, tích hợp cảm biến áp suất nhiên liệu FRP (Fuel Rail Pressure) kiểu Piezoresistive và van giới hạn áp suất cơ học dạng bi lò xo xả mở khi áp lực vượt quá 200 MPa.
  • Kim phun điện tử Denso G2: Điều khiển bởi cuộn solenoid phản ứng nhanh, lỗ phun 8 tia siêu nhỏ đường kính $\varnothing = 0.13\text{ mm}$, phân tán chùm tia nhiên liệu tơi xốp hòa trộn hoàn hảo với không khí nén.
                  SƠ ĐỒ KHỐI ĐIỀU KHIỂN ĐỘNG CƠ (ECM 4JK1-TC)
  +-----------------------------------------------------------------------+
  |                           CẢM BIẾN ĐẦU VÀO                            |
  |  - CKP (Trục khuỷu): 58X        - CMP (Trục cam): 1X                 |
  |  - MAF/IAT: Khí nạp             - ECT: Nước làm mát                  |
  |  - FRP: Áp suất Rail            - FT: Nhiệt độ nhiên liệu            |
  |  - APP: Vị trí bàn đạp ga       - BARO: Áp suất khí quyển            |
  +-----------------------------------------------------------------------+
                                     │ (Tín hiệu số & Tương tự)
                                     ▼
  +-----------------------------------------------------------------------+
  |                     BỘ XỬ LÝ TRUNG TÂM ECM (32-BIT)                   |
  |  - Thuật toán tính lượng phun cơ bản: Q_base = f(RPM, APP)           |
  |  - Hiệu chỉnh nhiệt độ/môi trường: Q_fin = Q_base + dQ_ECT + dQ_FT    |
  |  - Điều khiển vòng kín áp suất Rail (PID Rail Pressure Control)       |
  |  - Kiểm soát góc phun sớm (SOI) & Tách xung Pilot / Main              |
  +-----------------------------------------------------------------------+
                                     │ (Tín hiệu điều khiển PWM / Driver)
                                     ▼
  +-----------------------------------------------------------------------+
  |                           CƠ CẤU CHẤP HÀNH                            |
  |  - 4 Kim phun Denso G2          - Van điều khiển hút SCV (Bơm HP3)   |
  |  - Van điện từ EGR              - Bộ điều khiển xông máy (Glow Relay)|
  |  - Van bướm khí nạp             - Điều khiển áp suất Turbo tăng áp   |
  +-----------------------------------------------------------------------+

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp phân tích kỹ thuật hệ thống kết hợp kiểm chứng thực nghiệm trên động cơ Isuzu 4JK1-TC:

[Phân tích tài liệu OEM] ──> [Đo kiểm tham số điện áp] ──> [Trích xuất Live Data] ──> [Chuẩn hóa chẩn đoán]
  • Tiến trình thực hiện:
    1. Giai đoạn 1 (Tuần 1 - 4): Thu thập và giải mã toàn bộ sơ đồ mạch điện từ tài liệu xưởng ISUZU Workshop manual 2007MY TF Series (Engine 4JJ1/4JK1).
    2. Giai đoạn 2 (Tuần 5 - 10): Đo kiểm thực tế các dạng xung tín hiệu trục khuỷu (CKP), trục cam (CMP), điện áp biến thiên của cảm biến FRP và dòng điều khiển van SCV.
    3. Giai đoạn 3 (Tuần 11 - 16): Xây dựng ma trận triệu chứng hư hỏng, xác lập bảng thông số điện trở tiêu chuẩn tại các nhiệt độ làm việc ($20^\circ\text{C}, 80^\circ\text{C}$).
    4. Giai đoạn 4 (Tuần 17 - 20): Kiểm thử quy trình chẩn đoán mã lỗi DTC trên thiết bị đọc lỗi chuyên dụng Techstream/G-Scan và hoàn thiện báo cáo khoa học.

Implementation và kết quả

Quy trình điều khiển và thuật toán ECM

Thuật toán định lượng phun của ECM trên động cơ 4JK1-TC được thực hiện theo chu trình thời gian thực (Real-time Closed Loop Control). Lượng nhiên liệu phun tổng thể ($Q_{final}$) và thời điểm kích hoạt cuộn solenoid được tính toán theo mô hình logic:

# Mô phỏng thuật toán tính toán lượng phun và thời điểm phun của ECM 4JK1
def calculate_fuel_injection(engine_rpm, app_pos, ect_temp, ft_temp, baro_press, map_press):
    """
    Thuật toán tính toán lượng phun chu trình (Q_final) và áp suất Rail mục tiêu (P_target)
    """
    # 1. Xác định lượng phun cơ bản từ tốc độ động cơ và góc mở bàn đạp ga
    q_base = lookup_table_2d(map_q_base, engine_rpm, app_pos)  # mm3/stroke

    # 2. Hiệu chỉnh theo nhiệt độ nước làm mát (ECT) và nhiệt độ nhiên liệu (FT)
    k_ect = get_temperature_coefficient(ect_temp)
    k_ft = get_fuel_density_coefficient(ft_temp)

    # 3. Hiệu chỉnh áp suất khí quyển (BARO) và áp suất tăng áp (MAP)
    k_air = calculate_smoke_limiter(baro_press, map_press, engine_rpm)

    # 4. Tính toán lượng phun tổng hợp sau hiệu chỉnh
    q_final = min((q_base * k_ect * k_ft), k_air)

    # 5. Phân bổ chiến lược phun đa tầng: Phun mồi (Q_pilot) và Phun chính (Q_main)
    if engine_rpm < 3000 and q_final > 10.0:
        q_pilot = 1.5  # mm3 (Thời gian nhấc kim khoảng 0.1 - 0.2 ms)
        q_main = q_final - q_pilot
        timing_pilot = calculate_soi_pilot(engine_rpm, q_final) # BTDC 15 - 20 deg
        timing_main = calculate_soi_main(engine_rpm, q_final)   # BTDC 5 - 8 deg
    else:
        q_pilot = 0.0
        q_main = q_final
        timing_pilot = 0.0
        timing_main = calculate_soi_main(engine_rpm, q_final)

    # 6. Xác định áp suất Common Rail mục tiêu
    p_rail_target = lookup_table_2d(map_rail_pressure, engine_rpm, q_final) # 30 - 180 MPa

    return {
        "q_pilot_mm3": q_pilot,
        "q_main_mm3": q_main,
        "timing_main_deg": timing_main,
        "target_rail_mpa": p_rail_target
    }

Đo kiểm và chuẩn hóa dữ liệu chẩn đoán

Kết quả nghiên cứu đã lập bảng tra cứu thông số kỹ thuật chuẩn cho toàn bộ hệ thống cảm biến và cơ cấu chấp hành của động cơ 4JK1-TC:

Tên cảm biến / Cơ cấu Ký hiệu Loại cảm biến Chân đo ECM Điện áp / Điện trở chuẩn Hiện tượng khi hư hỏng
Áp suất ống Rail FRP Piezoresistive Pin 42 & 43 $0.5\text{V } (0\text{ MPa}) \to 4.5\text{V } (180\text{ MPa})$ Động cơ lịm máy, không nổ, báo lỗi P0190
Vị trí trục khuỷu CKP Cảm ứng từ Pin 12 & 13 Điện trở cuộn dây: $1.8 - 2.4\text{ k}\Omega$ Mất tín hiệu đề không nổ, chết máy đột ngột
Vị trí trục cam CMP Hiệu ứng Hall Pin 15 & 16 Xung vuông $0\text{V} - 5\text{V}$ Thời gian đề kéo dài, phun sai thứ tự kỳ
Lưu lượng khí nạp MAF Dây sấy nhiệt Pin 21 & 22 Không tải: $1.2 - 1.8\text{V}$; Tăng ga: $3.5 - 4.2\text{V}$ Xe tăng tốc yếu, xả khói đen mù mịt
Nhiệt độ nước làm mát ECT Nhiệt điện trở âm Pin 31 & 32 $20^\circ\text{C}: 2.45\text{ k}\Omega$; $80^\circ\text{C}: 0.32\text{ k}\Omega$ Khó khởi động nguội, quạt giải nhiệt quay liên tục
Vị trí bàn đạp ga APP Biến trở kép Pin 51 - 56 Kênh 1: $0.8\text{V} \to 4.2\text{V}$; Kênh 2: $0.4\text{V} \to 2.1\text{V}$ ECM kích hoạt chế độ Limp Mode (ga cố định)
Van điều khiển hút SCV Solenoid PWM Pin 01 & 02 Điện trở cuộn: $1.9 - 2.3\ \Omega$ tại $20^\circ\text{C}$ Áp rail trồi sụt, động cơ rung giật khi không tải
                       DẠNG XUNG ĐỒNG BỘ TÍN HIỆU CKP VÀ CMP
CKP (Trục khuỷu - 58 răng)
  ┌┐┌┐┌┐┌┐┌┐┌┐┌┐┌┐┌┐┌┐            ┌┐┌┐┌┐┌┐┌┐┌┐┌┐┌┐┌┐┌┐
──┘└┘└┘└┘└┘└┘└┘└┘└┘└┘└────────────┘└┘└┘└┘└┘└┘└┘└┘└┘└┘└────────── (Khuyết 2 răng định vị TDC)
CMP (Trục cam - Nhận diện máy 1)
  ┌──────────────────────┐
──┘                      └─────────────────────────────────────── (Xung vuông 0 - 5V)

Kết quả đạt được

+------------------------------------------------------------------------+
|             BẢNG THÔNG SỐ VẬN HÀNH THỰC NGHIỆM ĐỘNG CƠ 4JK1            |
+------------------------------------+-----------------------------------+
| Tốc độ cầm chừng tiêu chuẩn        | 700 ± 25 vòng/phút                |
| Áp suất nén buồng đốt (TDC)        | > 3.0 MPa (> 435 psi)             |
| Dung tích xi lanh                  | 2499 cc (Bore 95.4mm)             |
| Dải áp suất phun hiệu dụng         | 30 MPa (Cầm chừng) - 180 MPa (Max)|
| Đường kính lỗ tia kim phun         | Ø 0.13 mm (8 lỗ đa hướng)         |
| Tiêu chuẩn khí thải đạt được       | Euro 4 / Tương thích Euro 5       |
+------------------------------------+-----------------------------------+
  1. Chuẩn hóa quy trình cài đặt mã kim phun (Injector ID Code): Mỗi kim phun Denso G2 mang một mã QR chứa 24 ký tự hex mã hóa dung sai chế tạo cơ khí. Nghiên cứu đã xây dựng quy trình nạp mã này vào bộ nhớ flash của ECM qua lệnh giao tiếp chuẩn, giúp cân bằng lưu lượng phun giữa các xi lanh đạt độ đồng đều $\pm 0.5%$.
  2. Xác lập ma trận xử lý sự cố mạch nhiên liệu áp suất thấp: Định lượng rõ hiện tượng rò rỉ khí làm áp suất giảm xuống mức âm $-32\text{ kPa}$, kích hoạt công tắc báo tắc lọc và cảnh báo người dùng xả cặn nước khi thể tích đạt $125\text{ cc}$.

Đổi mới và đóng góp

  1. Công nghệ phun đa tầng triệt tiêu tiếng gõ cơ khí: Việc ứng dụng chiến lược tách xung phun mồi (Pilot Injection) trước điểm chết trên ($TDC$) $15^\circ - 20^\circ$ giúp mồi lửa êm dịu, khống chế tốc độ tăng áp suất cháy ($dP/d\varphi$), làm giảm độ ồn động cơ tới $3\text{ dB}$ so với thế hệ bơm VP44.
  2. Kiểm soát phát thải tối ưu nhờ hệ thống tích áp độc lập: Áp suất phun cực đại $180\text{ MPa}$ giúp đường kính hạt nhiên liệu xé tơi đạt kích thước dưới $10\ \mu\text{m}$, hòa trộn triệt để với oxy nén, giảm $20%$ phát thải bồ hóng ($PM$) và tiết kiệm $3 - 5%$ nhiên liệu so với các dòng xe trang bị bơm cơ khí thế hệ trước.
  3. Đóng góp học thuật và đào tạo kỹ thuật: Đồ án cung cấp bộ sơ đồ chân giắc (Pinout Wiring Diagram), biểu đồ xung dao động chuẩn và lưu đồ thuật toán xử lý mã lỗi OBD-II chi tiết, làm giáo trình trực quan cho sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô và kỹ thuật viên xưởng dịch vụ.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng công nghiệp

  • Chẩn đoán nhanh tại Garage dịch vụ: Ứng dụng bảng dữ liệu chuẩn điện áp FRP và điện trở SCV để loại trừ lỗi hư hỏng phần cơ hay phần điện trong vòng 15 phút mà không cần tháo rã cụm bơm cao áp HP3.
  • Quy trình bảo dưỡng dự phòng định kỳ cho xe bán tải Isuzu D-Max / MU-7:
    • Mỗi 10.000 km: Kiểm tra xả cặn nước bình lọc lắng (Sedimenter); kiểm tra giá trị bù lượng phun kim phun qua máy chẩn đoán (đảm bảo độ lệch nằm trong ngưỡng $\pm 1.5\text{ mm}^3/\text{stroke}$).
    • Mỗi 20.000 - 40.000 km: Thay thế lõi lọc nhiên liệu chính hãng, vệ sinh cụm van tuần hoàn khí xả EGR và họng hút.
    • Mỗi 100.000 km: Kiểm tra áp suất nén buồng đốt ($> 3.0\text{ MPa}$), kiểm tra độ suy hao lưu lượng xả hồi của 4 kim phun.
          LƯU ĐỒ CHẨN ĐOÁN LỖI KHỞI ĐỘNG ĐỘNG CƠ 4JK1-TC
                       [Động cơ không nổ]
                                │
                                ▼
                   [Đo điện áp khởi động ắc quy]
                     (< 10.5V ──> Sạc/Thay ắc quy)
                                │ (>= 10.5V)
                                ▼
                     [Bật IGN ON, kiểm tra Check Engine]
                                │
        ┌───────────────────────┴───────────────────────┐
        ▼ (Sáng rồi tắt bình thường)                    ▼ (Không sáng / Nhấp nháy)
[Kiểm tra áp suất Rail khi đề máy (FRP)]       [Kiểm tra nguồn ECM, rơle chính, cầu chì]
        │
        ├─ < 25 MPa ──> [Kiểm tra bơm tiếp vận, tắc lọc, kẹt hở van SCV, xả e gió]
        │
        └─ >= 30 MPa ─> [Kiểm tra xung điều khiển kim phun (Driver IC), xung CKP/CMP]

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ thống Common Rail Denso HP3 cực kỳ nhạy cảm với độ sạch của nhiên liệu. Dầu Diesel chứa nhiều lưu huỳnh hoặc nhiễm nước dễ dẫn đến hiện tượng kẹt van định lượng SCV và mài mòn đầu kim phun $\varnothing 0.13\text{ mm}$.
  • Đồ án tập trung nghiên cứu trên động cơ trang bị kim phun Solenoid; chưa mở rộng thực nghiệm trên dòng kim phun tinh thể Piezo thế hệ 3 và thế hệ 4.

Hướng phát triển đề tài

  • Nghiên cứu giải pháp chẩn đoán thông minh dựa trên trí tuệ nhân tạo (AI Engine Diagnostic System) phân tích dữ liệu áp suất đường ống Rail theo thời gian thực để dự báo sớm nguy cơ hư hỏng kim phun.
  • Mở rộng phân tích phối hợp giữa hệ thống Common Rail và hệ thống xử lý khí thải sau xử lý (DPF - Diesel Particulate Filter và SCR - Selective Catalytic Reduction) trên các dòng động cơ Isuzu Blue Power đạt chuẩn Euro 5 / Euro 6.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------+
|                         ĐỐI TƯỢNG HƯỞNG LỢI                           |
+-----------------------------------+-----------------------------------+
| Sinh viên & Giảng viên Ô tô       | Tài liệu giải phẫu mạch thủy lực  |
|                                   | và nguyên lý điều khiển điện tử   |
+-----------------------------------+-----------------------------------+
| Kỹ thuật viên & Xưởng dịch vụ     | Quy trình kiểm tra cảm biến chuẩn |
|                                   | xác, rút ngắn 50% thời gian chẩn  |
|                                   | đoán mã lỗi DTC                   |
+-----------------------------------+-----------------------------------+
| Doanh nghiệp vận tải & Chủ xe     | Tối ưu hóa chu kỳ bảo dưỡng, giảm |
|                                   | tiêu hao nhiên liệu 10 - 15%      |
+-----------------------------------+-----------------------------------+
| Kỹ sư nghiên cứu Powertrain       | Cơ sở dữ liệu thuật toán điều     |
|                                   | khiển động cơ Diesel hiện đại     |
+-----------------------------------+-----------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật và công cụ cần thiết để chẩn đoán hệ thống Common Rail trên động cơ 4JK1?

Kỹ thuật viên cần trang bị thiết bị đọc lỗi chuyên dụng hỗ trợ giao thức OBD-II/CAN-Bus (như Techstream, G-Scan hoặc Autel), đồng hồ vạn năng số (DMM) đo điện trở/điện áp dải mV, máy hiện sóng (Oscilloscope) tối thiểu 2 kênh để bắt xung đồng bộ CKP - CMP, và bộ dưỡng đo áp suất cơ học chuyên dụng cho hệ thống áp suất thấp.

2. Giới hạn áp suất của dàn Rail Denso HP3 và phương thức xử lý khi vượt ngưỡng an toàn?

Áp suất làm việc tối đa của hệ thống đạt $180\text{ MPa}$ ($1800\text{ bar}$). Khi áp suất đường ống vượt quá $200\text{ MPa}$, van giới hạn áp suất (Pressure Limiter) bố trí ở cuối dàn Rail sẽ tự động mở cơ học, xả nhiên liệu thừa về đường ống dầu hồi để bảo vệ các mối nối cao áp và kim phun. Đồng thời ECM sẽ ghi nhận mã lỗi quá áp (P0088) và đưa động cơ về chế độ chạy an toàn (Fail-safe Mode).

3. Quy trình đồng bộ mã ID (QR code) kim phun vào ECM sau khi thay thế được thực hiện thế nào?

Khi thay mới kim phun, kỹ thuật viên phải sử dụng máy chẩn đoán vào chức năng Injector Correction Data Writing, nhập chuỗi 24 ký tự hex được khắc trên đỉnh đầu kim phun vào đúng vị trí xi lanh tương ứng trong bộ nhớ ECM. Nếu không cài đặt mã này, động cơ có thể bị rung giật chân máy, tiếng nổ không đều do ECM áp dụng thông số định lượng mặc định không khớp với dung sai cơ khí thực tế của kim.

4. Lịch trình và tiêu chuẩn bảo dưỡng hệ thống nhiên liệu áp suất thấp và cao để tránh hư hỏng bơm HP3?

Cần định kỳ xả nước tại bộ tách nước mỗi $5.000\text{ km}$ hoặc ngay khi đèn báo taplo sáng. Thay thế lọc nhiên liệu tinh sau mỗi $20.000\text{ km}$. Tuyệt đối không sử dụng dầu diesel pha tạp chất hoặc dính cặn bẩn vì cụm bơm HP3 và kim phun được bôi trơn và làm mát trực tiếp bằng chính nhiên liệu lưu thông.

5. Phân tích chi phí sửa chữa và hiệu quả kinh tế khi chuyển đổi từ bơm phân phối cơ khí/VP44 sang Common Rail?

Mặc dù chi phí thay thế linh kiện Common Rail (kim phun điện tử, bơm HP3) ban đầu cao hơn hệ thống cơ khí khoảng 30 - 40%, nhưng hiệu quả tiết kiệm nhiên liệu từ $10 - 15%$ và kéo dài tuổi thọ buồng đốt nhờ kiểm soát nhiệt độ cháy tốt hơn giúp các doanh nghiệp vận tải thu hồi vốn đầu tư chênh lệch chỉ sau 18 - 24 tháng vận hành liên tục.

Kết luận

Đồ án tốt nghiệp "Nghiên cứu hệ thống cung cấp nhiên liệu trên động cơ 4JK1 của hãng ISUZU" đã thực hiện thành công việc giải mã toàn diện kiến trúc công nghệ Common Rail thế hệ II của tập đoàn DENSO. Từ việc phân tích các cơ chế cơ học chính xác (bơm cao áp 2 piston lệch tâm HP3, kim phun đa lỗ $\varnothing 0.13\text{ mm}$), hệ thống mạch thủy lực áp suất cao $180\text{ MPa}$, đến các thuật toán lập trình điều khiển vòng kín và phân tách xung phun mồi trên ECM.

Công trình mang giá trị thực tiễn to lớn trong việc chuẩn hóa quy trình bảo dưỡng, rút ngắn thời gian chẩn đoán lỗi trên các dòng xe thương mại phổ biến tại Việt Nam, đồng thời đặt nền móng kỹ thuật vững chắc cho các nghiên cứu nâng cao về hệ thống truyền động thông minh và kiểm soát phát thải diesel trong tương lai.
