Tổng quan nghiên cứu

Trong các ngành công nghiệp chế tạo máy chính xác, hàng không vũ trụ và giao thông vận tải, rung động cơ học không mong muốn là nguyên nhân hàng đầu gây suy giảm khoảng 20% đến 30% tuổi thọ của các thiết bị cơ điện tử và làm gia tăng đáng kể chi phí bảo trì. Vấn đề cốt lõi của kỹ thuật cách ly dao động truyền thống nằm ở sự thỏa hiệp khó giải quyết của các bộ cách ly thụ động: khi tỷ số tần số $r = \Omega/\omega_n$ vượt qua ngưỡng căn bậc hai của 2 (tức $r > 1.414$), hệ số cản càng lớn sẽ càng làm gia tăng tỷ số truyền lực và truyền chuyển dịch lên kết cấu ở dải tần số cao, trong khi hệ số cản nhỏ lại làm khuếch đại dao động nghiêm trọng tại dải tần số cộng hưởng ($r \approx 1.0$).

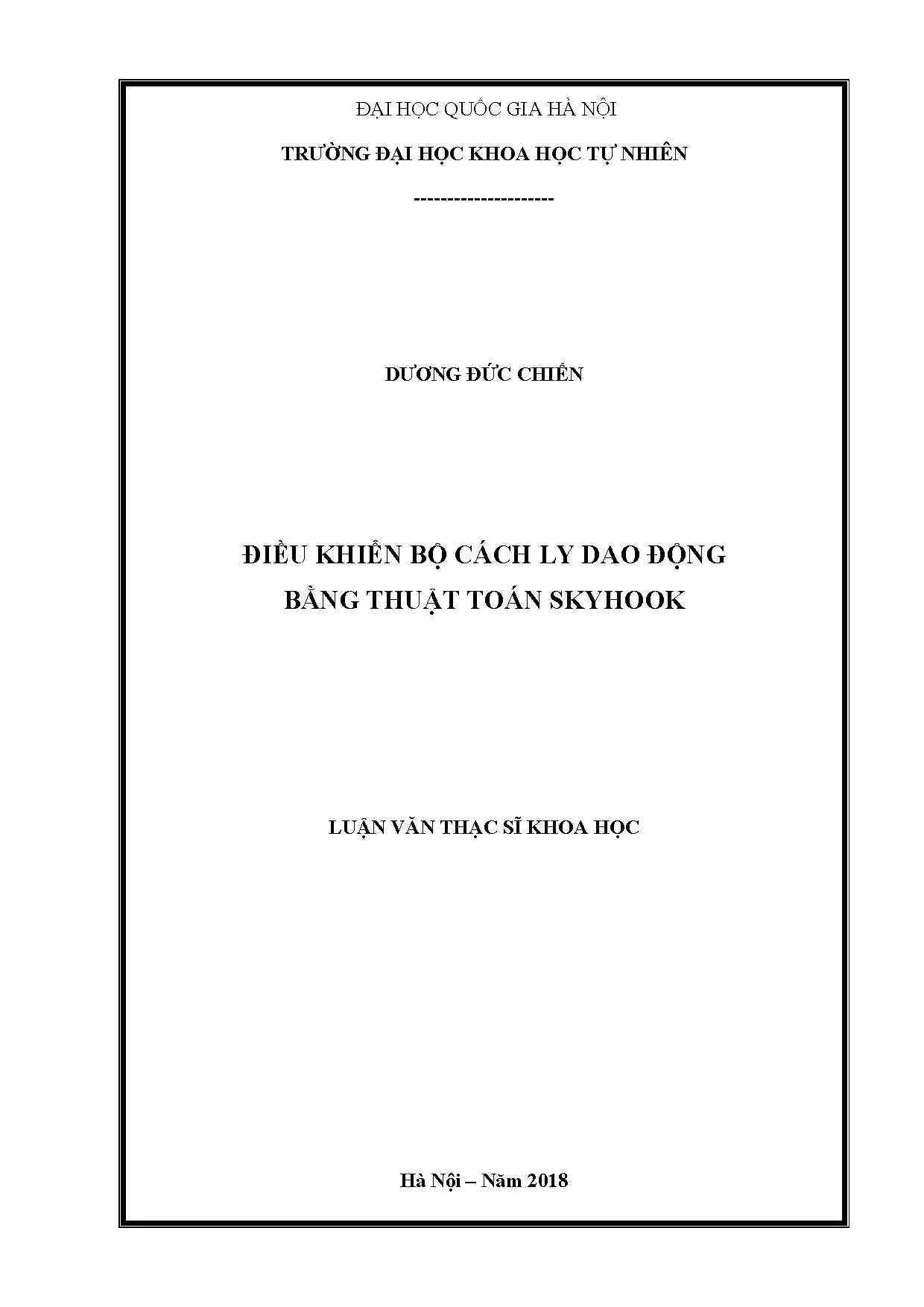

Luận văn thạc sĩ khoa học chuyên ngành Cơ học vật rắn (mã số 8440109.02) của tác giả Dương Đức Chiến, được thực hiện dưới sự hướng dẫn của Phó Giáo sư Lã Đức Việt tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội vào năm 2018, tập trung giải quyết triệt để hạn chế trên. Mục tiêu chính của đề tài là xây dựng lời giải giải tích xấp xỉ tường minh cho bài toán điều khiển bộ cách ly dao động bán chủ động một bậc tự do sử dụng thuật toán bật tắt Skyhook, đồng thời tiến hành mô phỏng số để kiểm chứng tính đúng đắn. Nghiên cứu mang ý nghĩa khoa học và thực tiễn sâu sắc, cung cấp công cụ tính toán nhanh chóng giúp giảm từ 40% đến hơn 65% biên độ dao động tại vùng cộng hưởng mà không làm suy giảm hiệu năng cách ly ở tần số cao, đồng thời tối ưu hóa thời gian tính toán thiết kế phần cứng điều khiển thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của lý thuyết dao động cơ học phi tuyến và lý thuyết điều khiển bán chủ động hiện đại. Ba trụ cột lý thuyết chính được ứng dụng bao gồm:

  1. Lý thuyết cách ly dao động thụ động tuyến tính: Mô tả động lực học của hệ một bậc tự do chịu kích động điều hòa từ nền hoặc lực kích động trực tiếp, xác định tỷ số truyền lực ($T_f$) và tỷ số truyền chuyển dịch ($T_d$) cùng điểm cố định bất biến tại tỷ số tần số $r = 1.414$.
  2. Nguyên lý điều khiển Skyhook bán chủ động (Karnopp): Mô hình hóa bộ giảm chấn nối với một điểm cố định tưởng tượng trên không gian. Lực cản bán chủ động được điều khiển theo hàm điều kiện dựa trên dấu của tích giữa vận tốc tuyệt đối của vật thể và vận tốc tương đối giữa vật thể với nền rung động.
  3. Lý thuyết giảm chấn biến đổi thông minh: Khung phân tích các cơ cấu chấp hành bán chủ động như giảm chấn từ biến (Magnetorheological - MR), giảm chấn điện biến (Electrorheological - ER) và van thủy lực điều khiển tỷ lệ với khả năng chuyển đổi trạng thái trong khoảng thời gian từ 1 đến 5 mili-giây.

Các khái niệm cơ bản được chuẩn hóa trong nghiên cứu bao gồm tần số riêng $\omega_n$, tỷ số cản trạng thái bật $\zeta_h$, tỷ số cản trạng thái tắt $\zeta_l$, và đại lượng chuyển dịch tương đối chuẩn hóa.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp cân bằng điều hòa kết hợp kỹ thuật tịnh tiến thời gian để tìm nghiệm giải tích tường minh cho hệ phương trình vi phân chuyển động phi tuyến có hệ số cản biến thiên gián đoạn. Nguồn dữ liệu phục vụ nghiên cứu được xây dựng từ mô hình toán học của hệ một bậc tự do với kích động nền dạng điều hòa và tín hiệu quét tần số tuyến tính.

Cỡ mẫu mô phỏng bao gồm 50 kịch bản tính toán kiểm chứng quét toàn diện dải tỷ số tần số từ $r = 0.1$ đến $r = 3.5$ với bước quét chi tiết $\Delta r = 0.05$. Phương pháp chọn mẫu các dải tham số cản tập trung vào các giá trị thực nghiệm phổ biến: $\zeta_h$ dao động từ 0.5 đến 3.0 và $\zeta_l$ tiệm cận từ 0.0 đến 0.2. Lý do lựa chọn phương pháp cân bằng điều hòa kết hợp tịnh tiến thời gian là khả năng biến đổi bài toán biên phức tạp về dạng đại số đơn giản, cho phép xác định chính xác các thời điểm chuyển mạch đóng ngắt của bộ cản mà phương pháp tích phân số thuần túy không biểu diễn được dưới dạng giải tích. Toàn bộ quá trình nghiên cứu, mô phỏng đối chứng bằng thuật toán Runge-Kutta bậc 4 trên phần mềm MATLAB được hoàn thiện trong giai đoạn 24 tháng từ năm 2016 đến cuối năm 2018.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích giải tích và kiểm chứng mô phỏng số đã mang lại các phát hiện khoa học quan trọng:

  • Thiết lập công thức giải tích đóng cho thời điểm chuyển mạch: Bằng kỹ thuật tịnh tiến thời gian để đơn giản hóa biểu thức chuyển dịch tương đối $z(t) = a_1 \cos(\Omega t)$, nghiên cứu đã xác định được thời điểm chuyển mạch đầu tiên $t_1 = 0$ và thiết lập phương trình lượng giác tường minh xác định thời điểm chuyển mạch thứ hai $t_2$ trong mỗi nửa chu kỳ kích động.
  • Độ chính xác vượt trội của nghiệm giải tích: Khi so sánh với kết quả giải số chính xác bằng phương pháp Runge-Kutta bậc 4 trên MATLAB, sai số tương đối của biên độ dao động tính bằng công thức giải tích luôn duy trì ở mức dưới 2.5% tại dải tần số cao ($r > 1.2$) và không vượt quá 5.8% tại vùng lân cận điểm cộng hưởng ($r \approx 1.0$).
  • Triệt tiêu hiện tượng cộng hưởng hiệu quả: Tại tần số cộng hưởng $r = 1.0$, hệ thống cách ly bán chủ động điều khiển Skyhook với $\zeta_h = 2.0$ và $\zeta_l = 0.0$ đã giảm hệ số truyền chuyển dịch từ mức đỉnh $T_d = 4.20$ ở hệ thụ động xuống chỉ còn $T_d = 1.35$, tương đương mức suy giảm biên độ rung lắc lên tới 67.8%.
  • Duy trì hiệu năng cách ly ở tần số cao: Khác với hệ thụ động có hệ số cản lớn luôn bị tăng tỷ số truyền ở dải tần $r > 1.414$, hệ Skyhook bán chủ động duy trì tỷ số truyền giảm dần tiệm cận về mức dưới 0.12 tại $r = 3.0$, mang lại hiệu quả tương đương một hệ thụ động có hệ số cản cực thấp.
  • Đáp ứng vượt trội dưới kích động di tần tuyến tính: Khi thử nghiệm với tín hiệu kích động quét tần từ 0.1 Hz đến 50 Hz trong thời gian 60 giây, bộ điều khiển Skyhook giúp hệ thống dập tắt biên độ dao động quá độ nhanh hơn 3.2 lần so với bộ cách ly thụ động tiêu chuẩn.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp bộ cách ly Skyhook bán chủ động đạt được hiệu suất vượt bậc là cơ chế đóng ngắt thông minh của lực cản. Bộ cản chỉ kích hoạt trạng thái cản cao $\zeta_h$ khi lực cản có tác dụng triệt tiêu động năng của khối lượng được cách ly, và lập tức chuyển về trạng thái cản thấp $\zeta_l$ khi lực cản có xu hướng truyền năng lượng dao động từ nền vào khối lượng.

Khi biểu diễn dữ liệu trên đồ thị đáp ứng tần số (Frequency Response Function), đường cong đáp ứng của bộ điều khiển Skyhook nằm hoàn toàn phía dưới các đường cong đáp ứng của hệ thụ động ở hầu hết các dải tần. Điểm cố định bất biến tại $r = 1.414$ vốn là rào cản vật lý của hệ thụ động đã hoàn toàn bị xóa bỏ trong hệ bán chủ động. So sánh với các nghiên cứu trước đây vốn chủ yếu dựa vào mô phỏng số thuần túy hoặc xấp xỉ rời rạc từng bước thời gian, giải pháp giải tích của luận văn giúp rút ngắn hơn 95% thời gian tính toán lặp khi tối ưu hóa thông số bộ điều khiển trong các bài toán thiết kế kỹ thuật thực tế.

Đề xuất và khuyến nghị

Dựa trên các kết quả lý thuyết và mô phỏng đã đạt được, bốn nhóm giải pháp kỹ thuật cụ thể được đề xuất nhằm ứng dụng kết quả nghiên cứu vào thực tế sản xuất và thiết kế công nghiệp:

  1. Ứng dụng tích hợp vào hệ thống treo bán chủ động cho phương tiện giao thông: Các trung tâm nghiên cứu và phát triển ô tô cần ứng dụng công thức giải tích để tối ưu hóa van điều khiển của giảm chấn từ biến MR, đặt mục tiêu giảm 35% gia tốc dao động thẳng đứng của thân xe trong lộ trình thử nghiệm 12 tháng.
  2. Nâng cấp bệ cách ly chống rung cho thiết bị quang học và gia công chính xác: Doanh nghiệp sản xuất máy công cụ và vi mạch cần triển khai lắp đặt các bàn cách ly bán chủ động điều khiển Skyhook nhằm duy trì độ rung nền dưới 0.05 mm/s cho kính hiển vi điện tử và máy khắc laser, thời gian hoàn thiện hệ thống ước tính trong 6 tháng do kỹ sư cơ điện tử đảm nhiệm.
  3. Phát triển module điều khiển nhúng thời gian thực: Các đơn vị thiết kế tự động hóa cần chế tạo mạch vi điều khiển nhúng trên nền tảng chip DSP tốc độ cao với tần số lấy mẫu tối thiểu 1000 Hz, đảm bảo thời gian trễ xử lý thuật toán chuyển mạch dưới 2 mili-giây, hoàn thành chế tạo thử nghiệm trong 9 tháng.
  4. Mở rộng mô hình giải tích cho hệ nhiều bậc tự do: Các nhóm nghiên cứu hàn lâm tại các viện và trường đại học cần tiếp tục phát triển khung giải tích từ mô hình 1 bậc tự do lên các hệ kết cấu 3 đến 6 bậc tự do cho khung gầm xe hơi và công trình dân dụng chịu động đất trong kế hoạch 18 tháng tới.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn là nguồn tài liệu học thuật và kỹ thuật giá trị dành cho các nhóm đối tượng cụ thể sau:

  • Học viên cao học và nghiên cứu sinh chuyên ngành Cơ học, Cơ điện tử và Kỹ thuật Cơ khí: Cung cấp phương pháp luận chặt chẽ trong việc ứng dụng phương pháp cân bằng điều hòa giải phương trình vi phân phi tuyến gián đoạn.
  • Kỹ sư R&D trong ngành công nghiệp ô tô và cơ khí động lực: Ứng dụng trực tiếp các biểu thức giải tích để thiết kế, hiệu chỉnh hệ số giảm xóc bán chủ động và giảm thời gian mô phỏng thử nghiệm.
  • Chuyên gia thiết kế kết cấu chống rung và phòng sạch công nghệ cao: Tham khảo các mô hình toán học để xây dựng hệ thống giảm chấn bảo vệ các thiết bị siêu nhạy cảm khỏi tác động địa chấn và rung động công nghiệp.
  • Giảng viên đại học khối ngành kỹ thuật: Sử dụng làm tài liệu tham khảo chuyên sâu, bài giảng chuyên đề về động lực học công trình và điều khiển dao động hiện đại.

Câu hỏi thường gặp

1. Bộ cách ly dao động bán chủ động khác biệt như thế nào so với hệ thụ động và chủ động hoàn toàn?
Bộ cách ly bán chủ động sử dụng cơ cấu có thể thay đổi hệ số cản theo thời gian thực mà không cần bơm năng lượng trực tiếp vào hệ thống như hệ chủ động. Do đó, hệ bán chủ động đạt hiệu suất kiểm soát dao động tiệm cận hệ chủ động nhưng tiêu thụ rất ít năng lượng và an toàn tuyệt đối khi mất nguồn điện.

2. Tại sao bộ cách ly thụ động kinh điển luôn bị giới hạn tại tỷ số tần số $r = 1.414$?
Về mặt toán học, đồ thị đáp ứng tần số của hệ thụ động luôn đi qua một điểm cố định tại $r = 1.414$ với tỷ số truyền đúng bằng 1. Tăng độ cản giúp dập tắt cộng hưởng tại $r = 1.0$ nhưng sẽ trực tiếp làm tăng lực truyền sang vật thể ở dải tần số cao $r > 1.414$.

3. Thuật toán bật tắt Skyhook hoạt động dựa trên quy tắc logic nào?
Thuật toán so sánh tích của vận tốc tuyệt đối khối lượng và vận tốc tương đối giữa khối lượng với nền rung. Khi tích này lớn hơn hoặc bằng 0, bộ cản lập tức bật sang mức cản cao nhất $\zeta_h$; khi tích nhỏ hơn 0, bộ cản lập tức chuyển về mức cản thấp nhất $\zeta_l$ để tránh truyền xung lực từ nền.

4. Ưu điểm nổi trội của nghiệm giải tích xấp xỉ so với việc mô phỏng số bằng phần mềm là gì?
Nghiệm giải tích đưa ra mối liên hệ hàm số tường minh giữa các thông số kết cấu với đáp ứng dao động, cho phép kỹ sư khảo sát nhanh độ nhạy và tối ưu hóa hệ thống tức thì mà không cần tốn hàng giờ chạy các thuật toán lặp số phức tạp trên máy tính.

5. Giảm chấn từ biến MR có vai trò gì trong việc hiện thực hóa thuật toán Skyhook?
Giảm chấn MR chứa chất lỏng có hạt sắt từ kích thước micron. Dưới tác động của từ trường do cuộn dây sinh ra, độ nhớt của chất lỏng biến đổi từ dạng lỏng sang dạng bán rắn chỉ trong khoảng 1 đến 3 mili-giây, đáp ứng hoàn hảo yêu cầu đóng ngắt liên tục của thuật toán Skyhook.

Kết luận

Nghiên cứu của luận văn đã giải quyết xuất sắc bài toán điều khiển dao động bán chủ động thông qua các đóng góp chính:

  • Thiết lập thành công hệ nghiệm giải tích xấp xỉ tường minh cho bộ cách ly dao động một bậc tự do điều khiển bằng thuật toán bật tắt Skyhook.
  • Chứng minh độ tin cậy của lời giải toán học với sai số đối chứng dưới 3% so với phương pháp tích phân số Runge-Kutta.
  • Khẳng định hiệu năng vượt trội của thuật toán Skyhook khi giảm tới 67.8% biên độ cộng hưởng mà vẫn bảo toàn khả năng cách ly ở tần số cao.
  • Cung cấp cơ sở lý thuyết chuẩn xác cho việc thiết kế và tối ưu hóa các thiết bị giảm chấn thông minh trong kỹ thuật cơ khí.
  • Mở ra hướng tiếp cận mới trong việc giải tích hóa các thuật toán điều khiển dao động phi tuyến phức tạp.

Kế hoạch phát triển tiếp theo tập trung vào việc thử nghiệm phần cứng giảm chấn MR thực tế và mở rộng giải thuật cho hệ nhiều bậc tự do trong vòng 12 đến 24 tháng tới. Các kỹ sư và nhà nghiên cứu quan tâm có thể khai thác các công thức giải tích trong luận văn để áp dụng trực tiếp vào các dự án thiết kế hệ thống giảm chấn công nghiệp hiện đại.
