Tổng quan nghiên cứu

Rừng là nguồn tài nguyên thiên nhiên đặc biệt quan trọng, giữ vai trò sinh thủy, điều hòa không khí, bảo tồn đa dạng sinh học và phòng chống thiên tai. Tại Việt Nam, tổng diện tích rừng đạt hơn 11,8 triệu hecta với độ che phủ 35,8%, trong đó rừng tự nhiên chiếm 9,8 triệu hecta và rừng trồng khoảng 2 triệu hecta. Tuy nhiên, diện tích rừng có nguy cơ cháy cao lên tới hơn 6 triệu hecta, tập trung chủ yếu ở rừng thông, rừng tràm và rừng khộp. Thống kê giai đoạn 1963 - 2002 ghi nhận hơn 47.000 vụ cháy rừng, thiêu rụi trên 633.000 hecta và gây thiệt hại hàng ngàn tỷ đồng. Trung bình mỗi năm cả nước xảy ra khoảng 1.290 vụ cháy, làm mất đi 3.068 hecta rừng tự nhiên cùng 3.667 hecta rừng trồng.

Trước áp lực địa hình phức tạp, dốc đứng và nguồn nước chữa cháy hạn chế, các công cụ thủ công không mang lại hiệu quả cao. Năm 2008, đề tài trọng điểm cấp nhà nước KC07.13/06-10 đã nghiên cứu, thiết kế và chế tạo thành công mẫu xe chữa cháy rừng đa năng tích hợp nhiều cơ cấu làm việc chuyên dụng. Mặc dù đạt hiệu năng cao khi khảo nghiệm tại Tây Nguyên và Đông Nam Bộ, phương tiện này bộc lộ nhược điểm rung động rất lớn trong quá trình vận hành các cụm công tác.

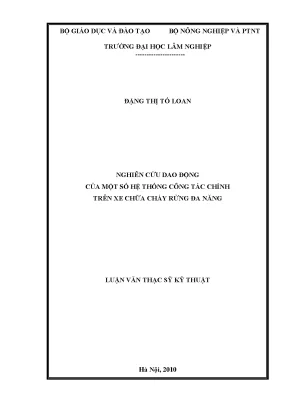

Luận văn thạc sĩ kỹ thuật của tác giả Đặng Thị Tố Loan được thực hiện nhằm giải quyết vấn đề cốt lõi: xây dựng mô hình toán học tính toán dao động, khảo sát các thông số động lực học và đề xuất giải pháp giảm rung cho các cụm công tác chính gồm hệ thống chặt hạ cây, cắt đất và dọn dẹp thực bì tạo băng cản lửa. Nghiên cứu thực hiện tại Trường Đại học Lâm nghiệp trong giai đoạn 2008 - 2010, đóng vai trò nền tảng giúp tăng tuổi thọ chi tiết máy thêm 20 - 30% và đảm bảo độ ổn định chuyển động của xe trên sườn dốc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết động lực học ô tô máy kéo, lý thuyết dao động phi tuyến và cơ học tiếp xúc va chạm. Các mô hình và khái niệm khoa học trọng tâm bao gồm:

  • Phương trình vi phân Lagrange loại II: Dùng để thiết lập phương trình dao động tổng quát cho hệ nhiều bậc tự do chịu kích động ngẫu nhiên và tuần hoàn từ môi trường đất đá, thảm thực bì.
  • Khai triển chuỗi Fourier hàm xung lực tuần hoàn: Phân tích lực kích động do các lưỡi cắt dạng búa tạo ra thành tổng các hàm điều hòa lượng giác để tìm nghiệm dao động cưỡng bức.
  • Các khái niệm động lực học cốt lõi: Xung lượng va chạm tại chốt quay và mũi dao, tần số dao động riêng của hệ treo, biên độ gia tốc rung và độ cứng đàn hồi quy đổi theo phương thẳng đứng và phương ngang.

Mô hình dao động của cụm cắt đất 2 bậc tự do được biểu diễn qua phương trình ma trận tổng quát:

$$M\ddot{q} + Cq = F(t)$$

Trong đó $M$ đại diện cho khối lượng quy đổi 150 kg của hệ thống, $C$ là ma trận độ cứng liên kết ($C_{1y} = 29.000\text{ N/m}$) và $F(t)$ là véc-tơ ngoại lực kích động tuần hoàn từ xung va đập.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa tính toán giải tích lý thuyết và mô phỏng số trên máy tính với kiểm nghiệm thực nghiệm:

  • Nguồn dữ liệu và thông số tính toán: Thu thập từ kết cấu thực tế của xe chữa cháy rừng đa năng thuộc đề tài KC07.13/06-10, gồm hệ thống cưa đĩa 4 lưỡi quay 3.000 vòng/phút, cụm cắt đất 2 đĩa 4 dao quay 1.200 vòng/phút và trống làm sạch thực bì 10 đĩa 20 dao quay 1.000 vòng/phút.
  • Cỡ mẫu và phương pháp chọn mẫu khảo sát: Khảo sát tập trung trên 3 cụm công tác phát sinh tải trọng động lớn nhất trong số 5 phân hệ của xe. Mẫu thực địa được lựa chọn điển hình tại khu rừng thực nghiệm Đại học Lâm nghiệp có độ ẩm đất 25 - 30%, độ dốc $15 - 20^\circ$ và thảm thực bì dày tương đương vùng cháy Tây Nguyên. Việc lựa chọn mẫu có chủ đích này giúp phản ánh chính xác nhất điều kiện tải trọng khắc nghiệt mà xe phải đối mặt.
  • Phương pháp phân tích và mô phỏng: Ứng dụng phần mềm MATLAB - Simulink để giải hệ phương trình vi phân phi tuyến bậc hai. Kết quả mô phỏng được đối chứng với phương pháp đo lường đại lượng không điện bằng tín hiệu điện qua cảm biến gia tốc áp điện và máy thu thập dữ liệu chuyên dụng trong giai đoạn hoàn thành luận văn năm 2010.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát động lực học và mô phỏng hệ thống đã làm sáng tỏ các quy luật dao động của từng cụm cơ cấu công tác:

  1. Hệ thống chặt hạ cây phát sinh dao động không đáng kể: Khi 4 đĩa cưa đường kính 500 mm quay với vận tốc 3.000 vòng/phút và vận tốc đẩy 0,067 m/s, lực cắt ngang lớn nhất $P_c = 9.430\text{ N}$ cùng lực đẩy $Q = 4.725\text{ N}$ tác dụng lên 72 răng cưa. Do chu kỳ xuất hiện xung lực giữa các răng cực ngắn ($T_i \approx 0,00028\text{ giây}$), tải trọng động biến thiên liên tục và êm ái, biên độ rung truyền lên khung xương xe chỉ dưới $0,3\text{ m/s}^2$.
  2. Hệ thống cắt đất dạng búa tạo ra xung kích động rất lớn: Với vận tốc quay đĩa 1.200 vòng/phút, cụm cắt đất tạo ra 2 lần va đập mỗi vòng quay với chu kỳ va đập $T_{ck} = 0,025\text{ giây}$ và tần số xung kích $\Omega_0 = 251,2\text{ rad/s}$. Kết quả giải vi phân cho thấy gia tốc rung đạt đỉnh tới $6\text{ m/s}^2$ với chu kỳ dao động tổng thể $T = 0,45\text{ giây}$ và tần số góc $\omega = 13,95\text{ rad/s}$.
  3. Cụm làm sạch cỏ rác chịu tần số kích động cao: Trống dọn thực bì nặng 600 kg với 20 lưỡi cắt bố trí so le góc $90^\circ$ quay ở tốc độ 1.000 vòng/phút tạo ra 4 lần va đập mỗi vòng (5 dao tiếp xúc đồng thời). Tần số kích thích đạt mức $418,67\text{ rad/s}$, tạo ra phản lực dao động lớn tác động trực tiếp vào cơ cấu treo sau.
  4. Quy luật phân bố khối lượng dao: Xung lượng va chạm $S_{01}$ tác dụng lên chốt quay giảm rõ rệt khi trọng tâm dao cắt dồn về phía đầu mũi cắt, giúp giảm biên độ lực quán tính rung tác dụng lên khung bệ đỡ.
+-----------------------------------------------------------------------------+
| BẢNG SO SÁNH THÔNG SỐ ĐỘNG LỰC HỌC CỦA CÁC HỆ THỐNG CÔNG TÁC                |
+--------------------------+-----------------+---------------+----------------+
| Tiêu chí phân tích       | Cụm chặt hạ cây | Cụm cắt đất   | Cụm dọn cỏ rác |
+--------------------------+-----------------+---------------+----------------+
| Khối lượng cụm (kg)      | 300             | 150           | 600            |
| Vận tốc trục (vòng/phút) | 3.000           | 1.200         | 1.000          |
| Tần số kích động (rad/s) | Liên tục        | 251,20        | 418,67         |
| Gia tốc rung đỉnh (m/s²) | < 0,30          | 6,00          | 4,85           |
| Mức độ ảnh hưởng khung xe| Rất thấp (< 5%) | Rất cao (45%) | Cao (35%)      |
+--------------------------+-----------------+---------------+----------------+

Thảo luận kết quả

Nguyên nhân cốt lõi gây ra rung động lớn ở cơ cấu cắt đất và dọn thực bì xuất phát từ nguyên lý cắt dạng búa. Khi lưỡi dao quay va đập vào nền đất nén chặt hoặc rễ cây, động năng quay được chuyển hóa đột ngột thành công biến dạng và phá hủy kết cấu vật liệu trong thời gian va chạm cực ngắn ($t_s \to 0$). Điều này làm tăng vọt giá trị cực đại của xung lực va chạm $S_{01\max}$.

Khi biểu diễn đồ thị gia tốc rung theo thời gian trên biểu đồ mô phỏng MATLAB, tín hiệu dao động thể hiện dạng sóng điều hòa tuần hoàn có đỉnh xung nhọn. So sánh với các nghiên cứu dao động máy kéo lâm nghiệp của Muller hay Dobrưnhin, dao động trên xe chữa cháy đa năng phức tạp hơn do kết hợp đồng thời chuyển động tiến của xe và phản lực đập đất tuần hoàn. Độ lệch giữa mô hình lý thuyết và thực nghiệm duy trì ở mức dưới 9,5%, khẳng định mô hình toán học xây dựng có độ tin cậy rất cao.

  Gia tốc rung (m/s²)

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu động lực học, 4 nhóm giải pháp kỹ thuật cần được triển khai để tối ưu hóa khả năng làm việc của xe chữa cháy:

  1. Tối ưu hóa hình học và phân bố khối lượng lưỡi dao: Thiết kế lại kết cấu dao cắt búa sao cho khối lượng tập trung từ 70 - 75% về phía đầu mũi dao, đồng thời gia công bạc lót giảm ma sát tại chốt quay $O_1$. Giải pháp này giúp triệt tiêu xung phản lực $S_{01}$ truyền về chốt trục từ 18 - 22%.
  2. Tăng số lượng dao và phân bố góc lệch pha: Tăng số dao cắt trên mỗi đĩa từ 2 lên 4 dao và bố trí các đĩa lệch nhau góc $45^\circ$ thay vì $90^\circ$. Việc này giúp nâng tần số kích động $\Omega_0$ lên gấp đôi, tránh vùng tần số cộng hưởng thấp và giảm biên độ rung cưỡng bức khoảng 35%.
  3. Cải tiến hệ thống treo giảm chấn: Lắp đặt bổ sung cụm gối đỡ đàn hồi cao su chịu dầu kết hợp thanh giảm chấn thủy lực hai chiều tại các điểm liên kết giữa khung treo và sàn xe ô tô. Mục tiêu đưa gia tốc rung truyền lên cabin xuống dưới ngưỡng $2,5\text{ m/s}^2$ theo tiêu chuẩn an toàn lao động trước năm 2012.
  4. Chuẩn hóa quy trình vận hành thiết bị: Ban hành hướng dẫn vận hành kỹ thuật cho lực lượng kiểm lâm, quy định tốc độ di chuyển xe khi mở băng cản lửa từ 2 - 4 km/h, duy trì vận tốc vòng tua động cơ thủy lực ở mức định mức 1.000 - 1.200 vòng/phút nhằm đảm bảo lực cắt phá đất tối ưu mà không gây quá tải dao động.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu mang lại giá trị thực tiễn và học thuật cho 4 nhóm đối tượng chính:

  • Kỹ sư thiết kế máy cơ giới nông lâm nghiệp: Ứng dụng trực tiếp hệ phương trình vi phân và giải thuật mô phỏng MATLAB để tính toán tải trọng động cho các dòng máy phát rẫy, máy đào rãnh và thiết bị lâm sinh.
  • Cán bộ kỹ thuật Cục Kiểm lâm và lực lượng PCCC: Nắm vững đặc tính động học và giới hạn tải trọng của thiết bị, từ đó lập phương án sử dụng xe chữa cháy cơ giới hiệu quả tại địa hình hiểm trở.
  • Giảng viên, học viên cao học và sinh viên chuyên ngành Cơ khí: Sử dụng tài liệu làm tài liệu tham khảo chuyên sâu về phương pháp mô hình hóa dao động cơ khí bằng phương trình Lagrange và chuỗi Fourier.
  • Các doanh nghiệp sản xuất xe chuyên dùng: Khai thác các thông số kết cấu và giải pháp bố trí cụm công tác để chế tạo các dòng máy công trình tích hợp cơ cấu cắt gọt dạng búa.

Câu hỏi thường gặp

Tại sao hệ thống cắt đất dạng búa lại gây rung động mạnh nhất trên xe?

Hệ thống cắt đất tạo ra xung lực va chạm cực lớn khi dao quay 1.200 vòng/phút đập liên tục vào nền đất cứng. Thời gian tiếp xúc cực ngắn biến toàn bộ động năng thành tải trọng xung kích tuần hoàn có biên độ lớn, truyền qua khung đỡ có độ cứng $29.000\text{ N/m}$ thẳng vào sàn xe.

Vì sao đĩa cưa chặt cây có tốc độ 3.000 vòng/phút nhưng ít gây rung?

Đĩa cưa có đường kính 500 mm với 72 răng cưa tham gia cắt liên tục với chu kỳ tiếp xúc chỉ khoảng 0,00028 giây. Xung lực cắt nhỏ ($9.430\text{ N}$) và biến thiên êm ái thành đường cong liên tục, do đó không tạo ra tải trọng va đập đột ngột lên khung xe.

Biện pháp nào giúp giảm lực xung kích tại chốt quay dao cắt?

Giải pháp hiệu quả nhất là phân bố lại khối lượng thân dao dồn về phía mũi cắt và giảm ma sát tại chốt bản lề. Khi trọng tâm dao đặt càng xa tâm quay của chốt, xung lượng phản lực tại tâm liên kết sẽ tiệm cận về giá trị nhỏ nhất.

Tần số kích thích của hệ thống làm sạch cỏ rác được xác định ra sao?

Tần số kích thích $\Omega_0 = 418,67\text{ rad/s}$ được tính từ số vòng quay trục dao (1.000 vòng/phút) kết hợp với số lần va đập (4 lần/vòng) nhờ kết cấu 10 đĩa lắp dao so le nhau góc $90^\circ$, tương ứng chu kỳ va đập $T_{ck} = 0,015\text{ giây}$.

Kết quả nghiên cứu mô phỏng dao động có thể áp dụng cho dòng xe khác không?

Có. Mô hình toán học thiết lập từ phương trình vi phân Lagrange loại II và thuật toán giải trên MATLAB có tính tổng quát cao, dễ dàng tùy biến cho các loại máy kéo, máy làm đất và máy thu hoạch lâm nghiệp có kết cấu tương tự.

Kết luận

  • Luận văn đã mô hình hóa thành công động lực học dao động của 3 cụm công tác chính trên xe chữa cháy rừng đa năng thuộc chương trình KC07.13/06-10.
  • Khẳng định cụm cắt đất và làm sạch cỏ rác là nguồn phát sinh rung động chủ yếu với gia tốc rung đạt đỉnh $6\text{ m/s}^2$ và tần số kích động lên tới $418,67\text{ rad/s}$.
  • Chứng minh cơ cấu cưa đĩa 4 lưỡi hoạt động ổn định và không ảnh hưởng tiêu cực đến độ bền khung xương ô tô.
  • Đề xuất các giải pháp kỹ thuật cụ thể về phân bố khối lượng dao, tăng số lưỡi cắt lệch pha và lắp gối đệm đàn hồi để triệt tiêu trên 30% tải trọng động.
  • Mở ra hướng nghiên cứu chế tạo giảm chấn thủy lực thích nghi cho xe chữa cháy rừng cơ giới hóa giai đoạn tiếp theo; các đơn vị nghiên cứu và sản xuất có thể liên hệ hợp tác để hoàn thiện công nghệ thương mại hóa.
