I. Tổng Quan Về Nghiên Cứu Chế Tạo Đồ Gá Module Hàn Ống Tự Động

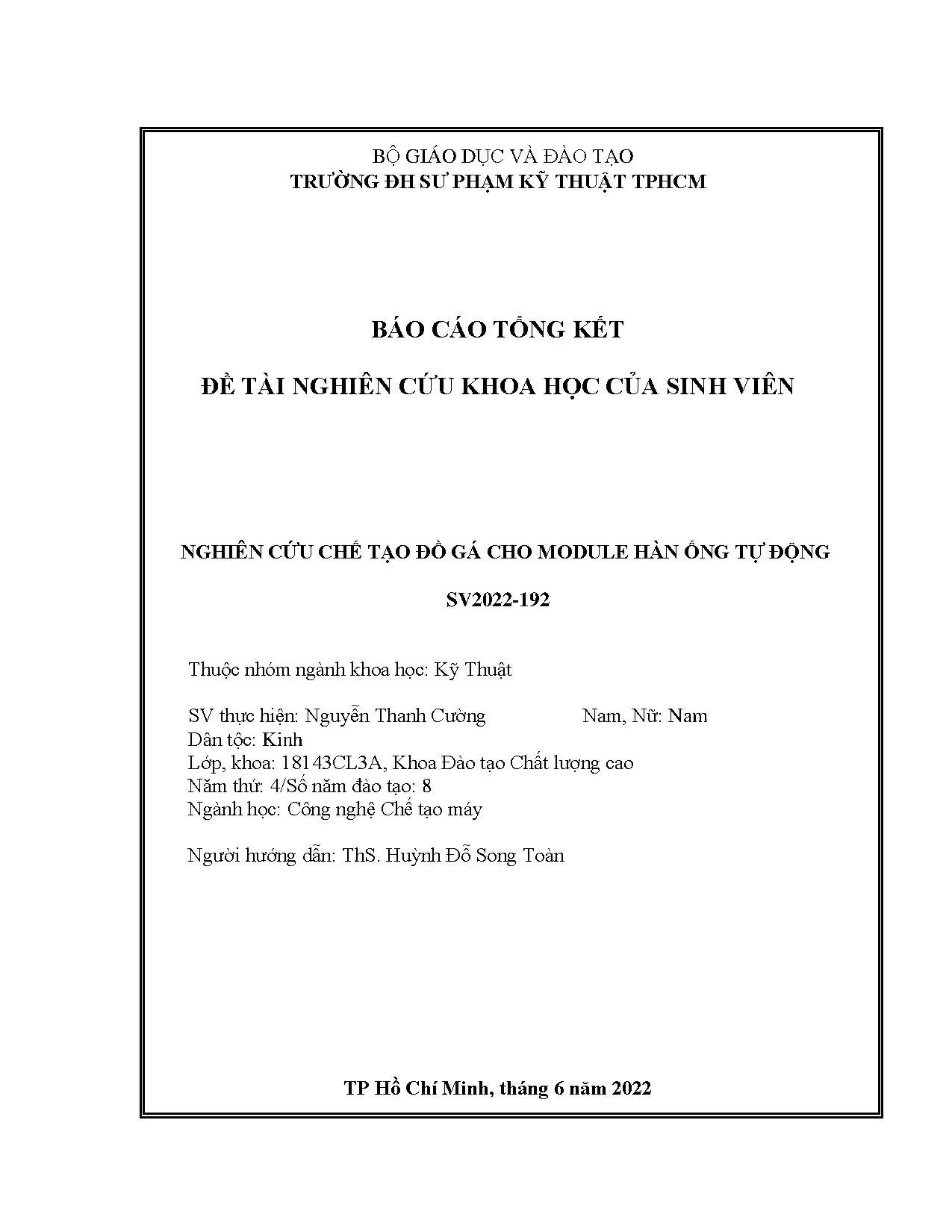

Đồ gá module hàn ống tự động là một thiết bị quan trọng trong công nghiệp hàn hiện đại, được phát triển nhằm nâng cao chất lượng và hiệu suất sản xuất. Đề tài nghiên cứu này được thực hiện tại Trường Đại học Sư phạm Kỹ thuật TPHCM, tập trung vào việc thiết kế và chế tạo đồ gá kẹp ống chuyên dụng. Mục tiêu chính là xây dựng một giải pháp công nghệ tiên tiến cho hệ thống hàn tự động, giúp đảm bảo độ chính xác và ổn định trong quá trình hàn các ống thép có kích thước khác nhau. Nghiên cứu này kết hợp các kiến thức về kỹ thuật cơ khí, điều khiển tự động và công nghệ hàn để tạo ra một sản phẩm thực tế có thể ứng dụng trong các nhà máy sản xuất.
1.1. Định Nghĩa Và Tầm Quan Trọng Của Đồ Gá Hàn
Đồ gá hàn là công cụ được sử dụng để cố định và định vị các chi tiết cần hàn, đảm bảo khoảng cách ổn định giữa đầu hàn và mối hàn. Trong hàn ống tự động, đồ gá đóng vai trò then chốt trong việc duy trì chất lượng hàn, giảm thiểu khuyết tật hàn và tăng năng suất lao động. Một đồ gá kẹp ống tốt phải có khả năng thích ứng với các sai lệch hình dạng của ống, chẳng hạn như ống hình bầu dục hoặc bề mặt gập ghềnh.
1.2. Mục Tiêu Và Tính Mới Của Đề Tài
Đề tài này hướng tới việc phát triển đồ gá tự động có thể điều chỉnh dễ dàng cho nhiều đường kính ống khác nhau. Tính mới của sản phẩm nằm ở khả năng duy trì quỹ đạo chuyển động ổn định của module hàn và bảo vệ khoảng cách hồ quang, ngay cả khi ống hàn có sai lệch. Ngoài ra, thiết kế được tối ưu hóa để dễ lắp đặt, sử dụng tiện lợi và an toàn cho người vận hành.
II. Cơ Sở Lý Thuyết Về Công Nghệ Hàn Và Thiết Kế Module Hàn
Công nghệ hàn ống tự động dựa trên những nguyên lý cơ bản về hồ quang điện, vật liệu hàn và quá trình tạo thành mối hàn. Các hệ thống hàn tự động như TIG (Tungsten Inert Gas), MIG/MAG và PLASMA đã được ứng dụng rộng rãi trong công nghiệp. Để thiết kế một module hàn ống hiệu quả, cần phải hiểu rõ về chiều dài hồ quang, dòng điện hàn, tính chất của điện cực hàn và khí bảo vệ. Ngoài ra, bộ truyền động của module cần được thiết kế để đảm bảo chuyển động chính xác, ổn định. Các yếu tố như bánh răng trụ, động cơ bước và hệ thống điều khiển PLC là những thành phần không thể thiếu trong một hệ thống hàn tự động hoàn chỉnh.
2.1. Phân Loại Phương Pháp Hàn Và Lựa Chọn Công Nghệ
Có nhiều phương pháp hàn khác nhau như hàn hồ quang kim loại (SMAW), hàn TIG, hàn MIG, hàn PLASMA. Mỗi phương pháp có ưu nhược điểm riêng. Để hàn ống tự động đạt chất lượng cao, cần chọn công nghệ phù hợp với vật liệu ống (thép carbon, thép hợp kim, inox). Hàn TIG thường được ưa chuộng cho các ứng dụng yêu cầu chất lượng cao, trong khi hàn MIG phù hợp cho sản xuất hàng loạt.
2.2. Thiết Kế Bộ Truyền Động Và Cơ Cấu Kẹp
Bộ truyền động của module hàn gồm động cơ bước, bánh răng trụ và các cơ cấu truyền lực. Bánh răng trụ răng thẳng được lựa chọn để truyền động quay cho bộ kẹp ống. Cơ cấu kẹp phải có độ cứng cao, khả năng kẹp đều, không làm hỏng bề mặt ống. Thiết kế bệ trục trượt và thanh truyền đảm bảo chuyển động mịn và chính xác của đầu hàn theo quỹ đạo định sẵn.
III. Thiết Kế Chi Tiết Và Chế Tạo Đồ Gá Module Hàn
Quá trình thiết kế module hàn ống tự động bao gồm nhiều giai đoạn từ lý thuyết đến thực thi. Đầu tiên, các ý tưởng thiết kế được phát triển dựa trên yêu cầu công nghệ và kinh tế. Đầu hàn được thiết kế với khả năng điều chỉnh vị trí để duy trì chiều dài hồ quang ổn định. Bộ gá kẹp ống được chế tạo từ các vật liệu có độ cứng cao, có khả năng kẹp các ống từ DN100 đến DN600. Các bộ phận như thân đế cách điện, bệ đỡ trục trượt, kẹp giữ bi được gia công chính xác theo bản vẽ kỹ thuật. Ngoài ra, hệ thống điểm điều khiển sử dụng PLC Mitsubishi FX3G để điều phối hoạt động các động cơ bước và các thiết bị đầu vào/đầu ra, đảm bảo tự động hóa toàn bộ quá trình hàn ống.
3.1. Thiết Kế Đầu Hàn Và Cơ Cấu Điều Chỉnh
Cụm đầu hàn bao gồm mỏ hàn và các thiết bị hỗ trợ như điện cực hàn, nozzle bảo vệ. Thiết kế cho phép điều chỉnh vị trí đầu hàn theo chiều ngang và chiều dọc, duy trì khoảng cách tối ưu với mối hàn trong suốt quá trình hàn. Các thanh truyền và cơ cấu trượt được thiết kế để chuyển động mịn, giảm độ rung lắc.
3.2. Chế Tạo Bộ Kẹp Ống Và Bộ Truyền Động Chính
Bộ kẹp ống được chế tạo với độ chính xác cao, đảm bảo kẹp chắc chẽn mà không làm biến dạng ống. Bánh răng được chọn lựa với tỉ số truyền phù hợp, dòng điện hàn được cấp phát ổn định. Toàn bộ module hàn được lắp ráp, thử nghiệm để đảm bảo hoạt động bình thường trước khi đưa vào sản xuất.
IV. Hệ Thống Điều Khiển Và Kết Quả Thực Nghiệm
Hệ thống điều khiển của module hàn tự động sử dụng PLC Mitsubishi FX3G, một bộ điều khiển lập trình có khả năng xử lý các tín hiệu đầu vào/đầu ra phức tạp. Chương trình điều khiển được lập trình để quản lý toàn bộ quy trình hàn từ khởi động động cơ bước, điều chỉnh dòng điện hàn, kiểm tra các cảm biến vị trí đến dừng máy. Giao diện HMI (Human Machine Interface) được thiết kế thân thiện, cho phép người vận hành dễ dàng theo dõi và điều khiển toàn bộ quá trình. Kết quả thực nghiệm với các ống đường kính khác nhau cho thấy mối hàn đạt chất lượng yêu cầu, khuyết tật hàn giảm đáng kể. An toàn khi hàn được đảm bảo thông qua các biện pháp như cách điện, bảo vệ người vận hành khỏi các nguồn nguy hiểm.
4.1. Thiết Kế Chương Trình Điều Khiển Và Giao Diện Người Dùng
Lưu đồ nguyên lí hoạt động được thiết kế chi tiết, mô tả tất cả các bước thực hiện từ khởi động đến kết thúc quá trình hàn. Giao diện Home và giao diện Setting cung cấp các lựa chọn dễ sử dụng. Người vận hành có thể điều chỉnh thông số hàn như dòng điện, tốc độ hàn, khoảng thời gian trước khi bắt đầu hàn ống.
4.2. Kết Quả Chế Tạo Vận Hành Và An Toàn
Mô hình thực tế được lắp ráp thành công từ các bộ phận gia công chính xác. Thử nghiệm với ống thép đường kính Ø273mm cho kết quả mối hàn đạt yêu cầu, không có các khuyết tật hàn nghiêm trọng. An toàn khi hàn được đảm bảo bằng thân đế cách điện, các tấm che chắn an toàn, giảm nguy cơ bỏng và tiếp xúc điện.
