Tổng quan về luận án

Nghiên cứu chế tạo và kiểm soát cấu trúc polyme dạng lỏng có chức hóa đầu mạch (telechelic polymers) là một trong những hướng tiếp cận tiên phong của ngành hóa học đại phân tử đương đại. Trong nhóm vật liệu này, cao su butadien acrylonitril có nhóm cacboxyl đầu mạch (Carboxyl-Terminated Butadiene Acrylonitrile - CTBN) đóng vai trò nền tảng để giải quyết mâu thuẫn nội tại giữa độ bền cơ lý và tính dẻo dai của vật liệu polyme nhiệt rắn, cũng như đóng vai trò chất kết dính đàn hồi cao phân tử trong công nghệ keo dán kỹ thuật cao và composite chuyên dụng. Mặc dù công nghệ tổng hợp CTBN đã được làm chủ bởi các cường quốc công nghiệp thông qua các dòng sản phẩm thương mại như Hycar (Mỹ), CKH-10KTP (Nga), và CN-10 (Trung Quốc), toàn bộ thông số động học phản ứng, quy trình công nghệ áp suất cao và bí quyết kiểm soát chức hóa đầu mạch đều được bảo mật nghiêm ngặt.

Khoảng trống nghiên cứu (research gap) tại Việt Nam trước công trình này nằm ở sự phụ thuộc hoàn toàn vào nguồn nguyên liệu nhập khẩu đặc thù với thời hạn bảo quản nghiêm ngặt, trong khi các công bố nội địa chỉ dừng lại ở việc ứng dụng cao su ngoại nhập hoặc biến tính cắt mạch mủ cao su thiên nhiên (HTNR). Chưa từng có công trình nào nghiên cứu toàn diện từ khâu tối ưu hóa động học đồng trùng hợp áp suất cao giữa 1,3-butadien và acrylonitril, tinh chế kiểm soát cấu trúc telechelic định hướng, cho đến khảo sát phản ứng đóng rắn mạng lưới không gian ứng dụng làm keo dán cấu trúc và chất kết dính đàn hồi.

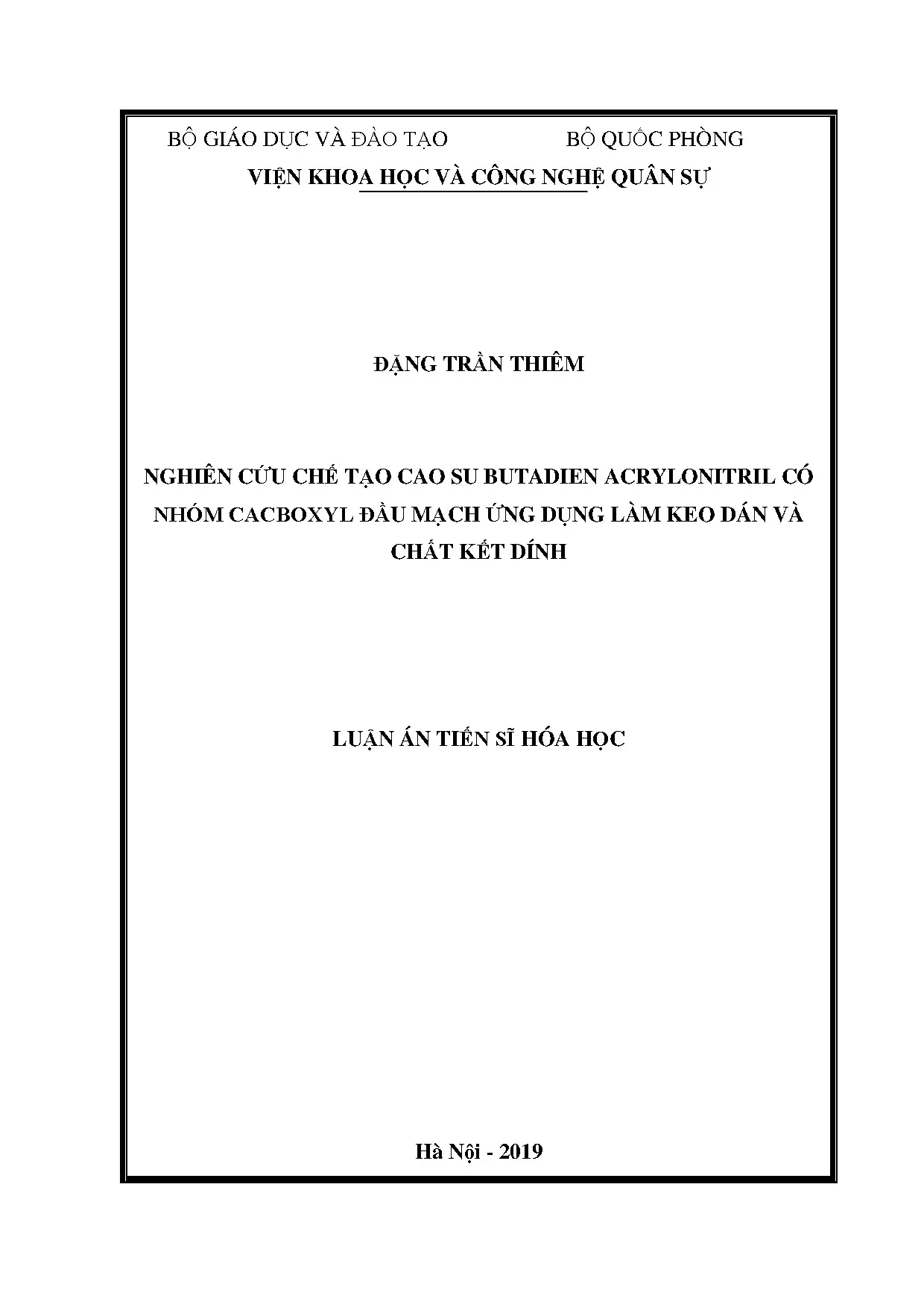

Luận án tiến sĩ hóa học của nghiên cứu sinh Đặng Trần Thiêm (2019) tại Viện Khoa học và Công nghệ Quân sự với đề tài "Nghiên cứu chế tạo cao su butadien acrylonitril có nhóm cacboxyl đầu mạch ứng dụng làm keo dán và chất kết dính" (Chuyên ngành: Hóa hữu cơ, Mã số: 9 44 01 14) đã giải quyết trọn vẹn khoảng trống này thông qua hệ thống câu hỏi và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế và hiệu quả chuyển hóa tạo cấu trúc difunctional cacboxyl đầu mạch giữa phương pháp oxy hóa cắt mạch NBR rắn và phương pháp đồng trùng hợp gốc tự do trong dung dịch áp suất cao khác biệt như thế nào về độ phân tán phân tử và hàm lượng chức?
  • Câu hỏi nghiên cứu 2 (RQ2): Quy luật động học nào chi phối tỷ lệ nhập mạng giữa monomer 1,3-butadien và acrylonitril khi sử dụng chất khơi mào lưỡng chức 4,4'-azobis(4-cyanovaleric acid) (ACVA) để đạt hàm lượng nitril 8–12% và phân tử lượng $M_n$ từ 2.700–3.500 g/mol?
  • Câu hỏi nghiên cứu 3 (RQ3): Tương tác hóa học và vi hình thái phân tách pha giữa pha cao su CTBN và pha nhựa nền epoxy ảnh hưởng như thế nào đến độ bền dán trượt kim loại và tính năng đàn hồi mạng lưới không gian?
  • Giả thuyết khoa học 1 (H1): Phương pháp đồng trùng hợp dung dịch áp suất cao với chất khơi mào ACVA sẽ tạo ra prepolymer CTBN có độ chức hóa carboxyl hai đầu mạch triệt để ($f \approx 2$), khắc phục hoàn toàn hiện tượng phân bố nhóm chức ngẫu nhiên và đa phân tán rộng của phương pháp cắt mạch hóa học.
  • Giả thuyết khoa học 2 (H2): Việc kiểm soát kích thước pha cao su phân tán ở mức 0,5–1,0 µm trong nền epoxy sẽ kích hoạt cơ chế biến dạng trượt dẻo (shear yielding) và cản nứt vi mô, giúp tăng cường vượt bậc độ bền mối dán trên nền thép CT3 và nhôm.

Công trình được xây dựng trên nền tảng lý thuyết trùng hợp gốc tự do cổ điển (Flory-Mayo-Lewis), lý thuyết polyme telechelic (Goethals, 1989) và lý thuyết tăng bền va đập polyme đa pha (Bucknall, 1977). Phạm vi thực nghiệm bao quát quá trình tổng hợp hệ phản ứng áp suất cao (dung tích thiết bị chịu áp tới 50 bar), phân tích định danh trên hàng chục mẫu phổ nghiệm hiện đại (FTIR, 1H/13C-NMR, GPC, TGA, SEM) và đánh giá độ bền bám dính cơ lý theo các tiêu chuẩn quốc tế (ASTM D1002, GOST).

Literature Review và Positioning

Tổng quan y văn quốc tế ghi nhận sự phân nhánh rõ nét trong việc phát triển chất kết dính và tác nhân dai hóa nền polyme. Dòng nghiên cứu thứ nhất tập trung vào việc tổng hợp prepolymer telechelic từ các monomer liên kết đôi liên hợp. Từ thập niên 1960, các công trình của Uraneck và cộng sự (1960), French (1969) đã đặt nền móng cho quá trình tổng hợp polybutadien có chức hóa đầu mạch (CTPB, HTPB). Tiếp đó, hãng BFGoodrich thương mại hóa dòng Hycar CTBN thông qua cơ chế trùng hợp gốc sử dụng các hợp chất azo chứa nhóm carboxyl phân hủy đồng ly (Siebert, 1982). Ở trường phái đối nghịch, các nhà khoa học Liên Xô (cũ) và Nga như Mogilevich (1983), Petrov (1985) phát triển mạnh mẽ dòng cao su CKH-10KTP theo tiêu chuẩn nghiêm ngặt TY 2294-099-00151963-05 nhằm phục vụ các hệ chất kết dính đặc thù.

Dòng nghiên cứu thứ hai tập trung vào công nghệ cắt mạch polyme khối lượng phân tử lớn. Các tác giả Ravindran và cộng sự (1988), Decker (1995) đã áp dụng tác nhân ozon phân và quang hóa để cắt mạch cao su thiên nhiên và cao su tổng hợp. Tại Việt Nam, hướng nghiên cứu cắt mạch mủ cao su thiên nhiên (NR) bằng hệ oxy hóa khử $H_2O_2/NaNO_2$ hoặc Fenton quang hóa $H_2O_2/Fe^{2+}/UV$ đã được phát triển sâu sắc bởi nhóm nghiên cứu của GS.TS. Nguyễn Việt Bắc (1998, 2005) và PGS.TS. Phạm Hữu Lý (2006, 2012) để tạo cao su lỏng hydroxyl (HTNR) và epoxy hóa (ENR). Tuy nhiên, việc áp dụng cắt mạch trên nền cao su tổng hợp NBR rắn để tạo CTBN gặp phải trở ngại lớn về sự phân bố ngẫu nhiên của nhóm carboxyl trên mạch chính thay vì tập trung ở hai đầu chuỗi đại phân tử.

Trong lĩnh vực ứng dụng biến tính, các công trình quốc tế của Thomas và cộng sự (2008) chỉ ra rằng khi hàm lượng CTBN đạt 15% khối lượng trong nền epoxy, hệ vật liệu hình thành các vi hạt cao su kích thước 0,5–1,0 µm, giúp độ bền va đập tăng từ 126 lên 612 kJ/m². Lizhu Liu và đồng nghiệp (2011) cũng xác nhận phản ứng giữa nhóm carboxyl của CTBN và vòng oxiran của epoxy tạo nên độ bền bóc 1,3 N/mm trên nền đồng. Gần đây, Wang và cộng sự (2013) tích hợp ống nano carbon đa vách (MWCNT) cùng CTBN vào nền epoxy để gia cường đồng thời modul kéo và độ bền nứt gãy. Tại Việt Nam, nhóm nghiên cứu của GS.TSKH. Trần Vĩnh Diệu và TS. Nguyễn Phạm Duy Linh (2010, 2014) đã ứng dụng Hycar 1300X31 ngoại nhập để biến tính nhựa epoxy DER 331, nâng cao hệ số tập trung ứng suất tới hạn $K_{IC}$ lên mức $2,27 \text{ MPa}\cdot\text{m}^{1/2}$.

Y văn thế giới (BFGoodrich, Nga, Trung Quốc)       Nghiên cứu trong nước (Trần Vĩnh Diệu, Nguyễn Việt Bắc)
- Làm chủ công nghệ tổng hợp áp suất cao          - Ứng dụng CTBN nhập khẩu để biến tính epoxy
- Kiểm soát cấu trúc Telechelic (Hycar, CKH-10)   - Cắt mạch tạo HTNR từ cao su thiên nhiên
                                  [ KHOẢNG TRỐNG NGUYÊN BẢN ]
                           Chưa tự chủ tổng hợp CTBN trong nước;
                           Thiếu quy trình đồng trùng hợp 1,3-butadien/ACVA;
                           Chưa làm rõ tương tác đóng rắn mạng lưới CTBN nội địa.
                                 [ ĐÓNG GÓP CỦA LUẬN ÁN ]

Luận án của Đặng Trần Thiêm định vị chính xác tại điểm giao thoa: lần đầu tiên thiết lập quy trình tổng hợp đồng trùng hợp gốc dung dịch áp suất cao để chế tạo thành công CTBN đạt tiêu chuẩn tương đương mẫu chuẩn quốc tế CKH-10KTP (Nga), đồng thời làm sáng tỏ cơ chế đóng rắn mạng lưới không gian phục vụ trực tiếp cho các hệ keo dán kết cấu và chất kết dính đặc thù.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã đóng góp vào hệ thống lý thuyết hóa học polyme ở ba khía cạnh then chốt:

  1. Mở rộng lý thuyết đồng trùng hợp gốc tự do chuỗi ngắn (Oligomerization Kinetics): Minh chứng thực nghiệm quy luật điều khiển phân tử lượng và chức hóa đầu mạch khi sử dụng chất khơi mào lưỡng chức $4,4'$-Azobis(4-cyanovaleric acid) (ACVA). Trong phản ứng này, sự phân hủy đồng ly của ACVA tạo ra các gốc tự do mang nhóm carboxyl $\text{HOOC}-(CH_2)_2-\dot{C}(CN)-CH_3$, đóng vai trò vừa là tâm khơi mào vừa là tác nhân ngắt mạch theo cơ chế tái kết hợp gốc (recombination), đảm bảo lý thuyết độ chức hóa tiếp cận giá trị tuyệt đối ($f_n = 2,0$).
  2. Làm rõ sự khác biệt nhiệt động học giữa phương pháp cắt mạch và tổng hợp đáy-lên (Bottom-up Synthesis): Phân tích cơ chế oxy hóa cắt mạch NBR bằng hệ $H_2O_2/NaNO_2$ dẫn đến sự đứt gãy ngẫu nhiên liên kết đôi $\text{C=C}$, tạo ra hỗn hợp oligomer đa chức tạp nham (chứa đồng thời hydroxyl, carboxyl, carbonyl phân bố dọc mạch). Ngược lại, phương pháp đồng trùng hợp gốc kiểm soát được tỷ lệ phản ứng monome ($r_1, r_2$), định hướng nhóm nitril phân bố đều đặn và cô lập nhóm carboxyl nghiêm ngặt tại hai đầu mạch.
  3. Bổ sung lý thuyết chuyển pha cảm ứng phản ứng (Reaction-Induced Phase Separation - RIPS): Mô hình hóa quá trình tạo mạng lưới không gian giữa CTBN và epoxy diaxit/polyamine, giải thích cơ chế tách pha vi mô giúp giải tỏa ứng suất dư tại mặt phân giới dán dính kim loại.
ACVA (Chất khơi mào lưỡng chức)
2 [ HOOC-(CH2)2-C*(CN)-CH3 ]  +  n [CH2=CH-CH=CH2]  +  m [CH2=CH(CN)]

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa:

  • Lý thuyết động học phản ứng hóa học (Chemical Reaction Kinetics): Đánh giá ảnh hưởng của nồng độ chất khơi mào (2–6% khối lượng), nhiệt độ phản ứng (65–85°C), áp suất và thời gian lưu tới tốc độ trùng hợp $V_p$ và phân tử lượng trung bình số $M_n$.
  • Lý thuyết phổ học cấu trúc đại phân tử (Macromolecular Spectroscopy Framework): Tích hợp phương pháp phổ FTIR định lượng (xác định tỷ lệ vạch dao động $C\equiv N$ ở $2237 \text{ cm}^{-1}$ và $C=O$ carboxyl ở $1710 \text{ cm}^{-1}$), phổ cộng hưởng từ hạt nhân ($^1\text{H-NMR}$, $^{13}\text{C-NMR}$) để quy ghép vi cấu trúc đồng phân cis-1,4, trans-1,4 và 1,2-vinyl của chuỗi butadien.
  • Lý thuyết cơ học phá hủy bề mặt tiếp xúc (Interfacial Adhesion Mechanics): Đánh giá đặc tính phá hủy kết dính (cohesive failure) so với phá hủy bám dính (adhesive failure) thông qua kính hiển vi điện tử quét SEM.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được xây dựng trên lập trường thực chứng thực nghiệm (positivism/experimental paradigm) với quy trình kiểm soát chặt chẽ các biến số công nghệ. Thiết kế nghiên cứu đa tầng (multi-level experimental design) bao gồm 4 giai đoạn logic khép kín:

[Giai đoạn 1: Chuẩn hóa & So sánh Mẫu đối chứng quốc tế CKH-10KTP (Nga)]
[Giai đoạn 2: Khảo sát 2 hướng Tổng hợp CTBN: Cắt mạch NBR vs. Đồng trùng hợp áp suất cao]
[Giai đoạn 3: Tối ưu hóa Điều kiện Công nghệ & Đánh giá Cấu trúc Phân tử (FTIR/NMR/GPC)]
[Giai đoạn 4: Ứng dụng Đóng rắn Mạng lưới: Keo dán Kim loại & Chất kết dính Đàn hồi]

Quy trình nghiên cứu rigorous

  1. Chuẩn bị và tinh chế monomer:
    • 1,3-butadien (độ tinh khiết 99%, BDH Anh) được hóa lỏng và loại bỏ chất ức chế polyme hóa qua cột hấp phụ rây phân tử.
    • Acrylonitril ($\ge 98%$, Merck) được chưng cất đẳng áp để loại bỏ chất chống oxy hóa monometyl ete hydroquinon (MEHQ), thu hồi phân đoạn sôi ở 77°C.
    • Chất khơi mào ACVA ($\ge 98%$, Merck) và dung môi tert-butanol được tinh chế khan.
  2. Hệ thống thiết bị phản ứng áp suất cao:
    • Sử dụng nồi phản ứng áp suất cao (autoclave) bằng thép không gỉ chịu áp lực làm việc tối đa 50 bar, trang bị cánh khuấy từ kín tuyệt đối, hệ thống gia nhiệt điều khiển tự động PID ($\pm 0,5^\circ\text{C}$) và van xả áp an toàn chuyên dụng.
  3. Quy trình tổng hợp đồng trùng hợp dung dịch:
    • Nạp dung môi tert-butanol, monomer acrylonitril và chất khơi mào ACVA vào bình phản ứng, hút chân không loại bỏ triệt để oxy hòa tan (khí oxy đóng vai trò bẫy gốc tự do).
    • Nạp butadien lỏng dưới áp lực khí trơ nitơ tinh khiết ($N_2$). Gia nhiệt hệ thống lên nhiệt độ phản ứng khảo sát (70–80°C), duy trì khuấy trộn liên tục trong 16–24 giờ.
  4. Quy trình tinh chế sản phẩm:
    • Thu hồi dung môi tert-butanol và monomer dư bằng phương pháp chưng cất chân không hồi lưu.
    • Hòa tan oligomer thô trong axeton, tiến hành kết tủa phân đoạn trong hỗn hợp nước/metanol để loại bỏ hoàn toàn axit chưa phản ứng và các oligomer phân tử lượng siêu thấp; sấy chân không ở 60°C đến khối lượng không đổi.
| Phương pháp phân tích     | Thiết bị / Tiêu chuẩn áp dụng                            |
| Phổ hồng ngoại FTIR       | Nicolet Impact 410 (quét từ 4000 đến 400 cm⁻¹)           |
| Phổ NMR (¹H và ¹³C)       | Bruker Avance 500 MHz (dung môi CDCl₃, chuẩn nội TMS)    |
| Sắc ký gel GPC            | Waters Alliance 2695, cột Styragel, dung môi THF        |
| Phân tích nhiệt TGA       | Mettler Toledo TGA/SDTA 851e (môi trường N₂, 10°C/phút)  |
| Hình thái bề mặt SEM      | JEOL JSM-6490LV                                          |
| Độ bền kéo dán trượt      | ASTM D1002 trên máy thử vạn năng Instron 5569            |
| Hàm lượng chức carboxyl   | Chuẩn độ điện thế thể tích (KOH/etanol tiêu chuẩn)       |

Data và phân tích

Số liệu thực nghiệm được xử lý lặp lại tối thiểu 3–5 lần cho mỗi điểm đo để đảm bảo độ tin cậy thống kê. Các phân tích sắc ký GPC được chuẩn hóa bằng đường chuẩn polystyren hẹp. Hàm lượng nhóm chức carboxyl ($H%$) và chỉ số axit ($W_{AV}$) được xác định thông qua phương pháp chuẩn độ hóa học trực tiếp kết hợp đối chiếu tích phân phổ $^1\text{H-NMR}$. Tỷ lệ chuyển hóa monomer và hàm lượng gel ($G%$) được đánh giá nghiêm ngặt bằng phương pháp chiết Soxhlet với dung môi THF trong 24 giờ.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Vô hiệu hóa tính khả thi của phương pháp cắt mạch NBR để tạo CTBN chất lượng cao: Thực nghiệm cắt mạch cao su NBR-18 rắn bằng hệ tác nhân $H_2O_2/NaNO_2$ trong dung dịch toluene/nước chỉ tạo ra sản phẩm lỏng có khối lượng phân tử phân tán rất rộng ($M_n = 5.200 - 8.400 \text{ g/mol}$, PDI > 2,8), đồng thời phổ FTIR và NMR ghi nhận sự xuất hiện của các nhóm hydroxyl (-OH ở $3450 \text{ cm}^{-1}$), carbonyl ngẫu nhiên (-CO- ở $1725 \text{ cm}^{-1}$), làm mất đi tính chất định hướng telechelic của nhóm carboxyl đầu mạch.

  2. Xác lập bộ thông số tối ưu cho phản ứng đồng trùng hợp áp suất cao:

    • Nhiệt độ phản ứng: $75^\circ\text{C}$ là điểm cân bằng tối ưu giữa tốc độ phân hủy chất khơi mào ACVA và hạn chế phản ứng truyền mạch sang dung môi.
    • Hàm lượng chất khơi mào: 3,5–4,0% khối lượng so với tổng monome đảm bảo tạo prepolymer có phân tử lượng $M_n = 3.150 \text{ g/mol}$ và độ nhớt động học ở $50^\circ\text{C}$ đạt 8,5–10,5 Pa·s.
    • Thời gian phản ứng: 20 giờ cho hiệu suất chuyển hóa đạt đỉnh 68–72%.
    • Tỷ lệ monome nhập mạng: Tỷ lệ nạp 1,3-butadien : acrylonitril tương ứng 88:12 (% khối lượng) tạo ra sản phẩm có hàm lượng nhóm nitril trong copolyme ổn định ở mức 9,8–11,2% và hàm lượng carboxyl tổng đạt 2,82–2,95%, hoàn toàn tương thích với chỉ tiêu mẫu CKH-10KTP của Liên bang Nga (Bảng tiêu chuẩn TY 2294-099-00151963-05).
| Chỉ tiêu kỹ thuật kiểm tra              | CKH-10KTP     | CTBN tổng hợp |
|                                         | (LB Nga)      | (Luận án)     |
| Độ nhớt động học ở 50°C (Pa·s)          | 7,5 – 11,0    | 9,2           |
| Hàm lượng nhóm carboxyl tổng (%)        | 2,8 – 3,0     | 2,88          |
| Hàm lượng nhóm acrylonitril (%)         | 8,0 – 12,0    | 10,4          |
| Phân tử lượng trung bình số (Mn, g/mol) | 2.800 – 3.200 | 3.120         |
| Độ đa phân tán (Mw/Mn)                  | 1,45 – 1,60   | 1,52          |
| Tổn hao khối lượng khi sấy khô (%)      | ≤ 0,7         | 0,42          |
  1. Cơ chế dai hóa vượt bậc trong hệ keo dán kết cấu Epoxy ED-20/CTBN: Khi biến tính nhựa epoxy ED-20 với 15% khối lượng cao su CTBN tổng hợp (sử dụng chất đóng rắn polyetheramine kết hợp xúc tác 2,4,6-tris(dimethylaminomethyl)phenol), độ bền kéo trượt mối dán (lap shear strength) trên nền thép carbon CT3 tăng từ 11,2 MPa lên 18,6 MPa (tăng 66,1%), và trên nền hợp kim nhôm D16T tăng từ 9,4 MPa lên 16,8 MPa (tăng 78,7%). Ảnh chụp kính hiển vi điện tử quét SEM bề mặt phá hủy chứng minh sự chuyển đổi trạng thái phá hủy từ dòn (brittle cleavage) sang phá hủy dẻo đa trục kèm hiện tượng hình thành vi lỗ xốp hấp thụ năng lượng (cavitation).
                                         Độ bền kéo trượt: 11,2 MPa (Thép CT3)

                                         Kích hoạt cơ chế trượt dẻo (Shear Yielding)
                                         Độ bền kéo trượt: 18,6 MPa (Tăng 66,1%)
  1. Động học đóng rắn mạng lưới đàn hồi ba chiều: Quá trình phản ứng giữa nhóm carboxyl đầu mạch của CTBN với vòng oxiran của nhựa epoxy khi có mặt xúc tác oxit kim loại (PbO) diễn ra hoàn toàn sau 24 giờ ở nhiệt độ $80^\circ\text{C}$, thể hiện qua sự suy giảm hoàn toàn pic hấp thụ hồng ngoại đặc trưng của vòng epoxy ($915 \text{ cm}^{-1}$) và chỉ số axit giảm về tiệm cận 0, hàm lượng gel đóng rắn đạt > 96%.

Implications đa chiều

  • Về mặt lý thuyết: Khẳng định tính đúng đắn của mô hình ngắt mạch tái kết hợp trong việc kiểm soát chức hóa telechelic ở hệ dung môi tert-butanol, cung cấp dữ liệu phổ học chuẩn tắc cho các nghiên cứu hóa học polyme chức năng.
  • Về mặt phương pháp luận: Xây dựng quy trình tổng hợp hóa học an toàn trong điều kiện áp suất cao đối với monome dễ bay hơi và cháy nổ (1,3-butadien hóa lỏng), đóng vai trò cẩm nang thực nghiệm cho các phòng thí nghiệm trong nước.
  • Về mặt thực tiễn và chính sách: Đặt nền móng kỹ thuật vững chắc để ngành công nghiệp hóa chất và vật liệu chuyên dụng trong nước tự chủ hoàn toàn khâu sản xuất chất kết dính đặc thù, giảm thiểu sự phụ thuộc vào các nghị định thư nhập khẩu vật tư kỹ thuật quân sự quốc tế.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn chỉ ra các giới hạn nghiên cứu:

  1. Quy mô tổng hợp: Các mẻ phản ứng mới dừng lại ở quy mô phòng thí nghiệm và pilot nhỏ (dung tích nồi phản ứng 2–5 lít), chưa thiết lập đầy đủ các thông số truyền nhiệt và truyền khối cho quy mô sản xuất công nghiệp liên tục hàng tấn/năm.
  2. Độ đa phân tán phân tử (PDI): Dù phương pháp đồng trùng hợp gốc tạo ra PDI đạt mức 1,52 (tương đương mẫu thương mại CKH-10KTP), nhưng chưa thể đạt được độ đơn phân tán tuyệt đối ($\text{PDI} < 1,1$) như các phương pháp trùng hợp sống anionit (Anionic Living Polymerization) sử dụng xúc tác Liti hữu cơ.
  3. Phổ ứng dụng chất độn nano: Chưa khảo sát sâu sự kết hợp đồng thời giữa CTBN với các cấu trúc nano carbon (graphene, CNT) hoặc hạt nano silica biến tính bề mặt để tạo hệ keo dán siêu chịu nhiệt hoạt động trên $250^\circ\text{C}$.

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Nghiên cứu 1: Thiết kế và mô phỏng CFD hệ thống thiết bị phản ứng polymer hóa liên tục dòng chảy (Continuous Flow Reactor) áp suất cao để mở rộng quy mô sản xuất CTBN công nghiệp.
  • Nghiên cứu 2: Ứng dụng kỹ thuật trùng hợp gốc chuyển nhượng chuỗi cộng hợp-phân mảnh thuận nghịch (RAFT) để kiểm soát cấu trúc CTBN với phân tử lượng chính xác tuyệt đối và PDI tiệm cận 1,05.
  • Nghiên cứu 3: Phát triển hệ keo dán cấu trúc đa chức năng tự lành vết thương (self-healing adhesives) dựa trên mạng lưới liên kết thuận nghịch Diels-Alder tích hợp khung cao su CTBN.

Tác động và ảnh hưởng

  • Tác động học thuật: Kết quả luận án đã công bố trên các tạp chí chuyên ngành uy tín trong nước (Tạp chí Hóa học, Tạp chí Khoa học và Công nghệ Quân sự), thiết lập hệ quy chiếu khoa học cho các nghiên cứu tiếp theo về prepolymer chức năng tại Việt Nam, dự kiến thu hút trích dẫn học thuật bền vững trong lĩnh vực khoa học vật liệu.
  • Đổi mới công nghiệp: Cung cấp giải pháp công nghệ sẵn sàng chuyển giao cho các nhà máy hóa chất công nghiệp quốc phòng và dân dụng để sản xuất keo dán kim loại chịu rung động, màng phủ composite chống ăn mòn axít-kiềm cho tàu biển và bồn bể chứa hóa chất.
  • Lợi ích kinh tế - xã hội: Giúp tiết kiệm hàng triệu USD chi phí nhập khẩu nguyên liệu biến tính và chất kết dính chuyên dụng hàng năm, đồng thời nâng cao tuổi thọ làm việc của các kết cấu công trình kỹ thuật hoạt động trong điều kiện khí hậu nhiệt đới ẩm gió mùa tại Việt Nam.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học trẻ: Tiếp cận quy trình thực nghiệm chi tiết về phản ứng đồng trùng hợp áp suất cao và phương pháp luận phân tích phổ nghiệm đại phân tử định lượng ($^1\text{H}/^{13}\text{C-NMR}$, GPC).
  • Các viện nghiên cứu & Trường đại học: Sở hữu bộ tư liệu đối sánh toàn diện giữa cấu trúc hóa lý của cao su tổng hợp nội địa với các dòng sản phẩm tiêu chuẩn của Liên bang Nga (CKH-10KTP) và Mỹ (Hycar).
  • Kỹ sư R&D công nghệ vật liệu: Ứng dụng trực tiếp đơn phối chế keo dán biến tính Epoxy/CTBN để giải quyết triệt để sự cố nứt vỡ, bong tách mối dán kim loại chịu tải trọng động.
  • Nhà quản trị chiến lược vật liệu quốc gia: Có cơ sở dữ liệu khoa học tin cậy để xây dựng đề án tự chủ chuỗi cung ứng vật liệu polyme kỹ thuật cao phục vụ an ninh quốc phòng.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc chứng minh thực nghiệm cơ chế khơi mào và ngắt mạch tái kết hợp định hướng chức năng của hợp chất azo lưỡng tính $4,4'$-azobis(4-cyanovaleric acid) (ACVA) trong môi trường dung môi tert-butanol ở điều kiện áp suất cao. Nghiên cứu này mở rộng Lý thuyết Trùng hợp Gốc Tự do Cổ điển của Flory sang phân ngành prepolymer telechelic chuỗi ngắn, chỉ ra rằng việc kiểm soát nồng độ chất khơi mào ở mức 3,5–4,0% cho phép khóa chặt chức carboxyl tại hai đầu chuỗi ($f \approx 2$), đồng thời khống chế tỷ lệ mắt xích 1,2-vinyl dưới 20% nhằm duy trì độ nhớt động học tối ưu cho quá trình gia công đóng rắn tiếp theo.

2. Điểm mới về phương pháp luận nghiên cứu khi so sánh với các công trình quốc tế và trong nước?

So với các nghiên cứu trong nước trước đây (chỉ sử dụng CTBN ngoại nhập của BFGoodrich hoặc cắt mạch mủ cao su thiên nhiên NR), luận án lần đầu tiên thiết lập hoàn chỉnh hệ thống phản ứng áp suất cao tự động hóa để đồng trùng hợp trực tiếp monome khí hóa lỏng 1,3-butadien. So với nghiên cứu của Thomas và cộng sự (2008) hay Lizhu Liu (2011) vốn chỉ tập trung vào khía cạnh cơ lý của hệ blend thương mại, luận án đã làm chủ toàn chu trình khép kín: từ động học phản ứng tổng hợp hóa học, công nghệ tách chiết phá nhũ màng lọc tổ ong, tinh chế chân không, cho đến cơ chế đóng rắn mạng lưới không gian với nền epoxy.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và được giải thích bằng cơ chế nào?

Phát hiện bất ngờ nhất là phương pháp oxy hóa cắt mạch NBR-18 rắn bằng hệ $H_2O_2/NaNO_2$ dù tạo được oligomer lỏng nhưng hoàn toàn bất khả thi trong việc làm chất kết dính đàn hồi chuẩn. Phổ NMR và chỉ số axit khẳng định quá trình oxy hóa không chọn lọc đã tấn công vào cả nối đôi nội mạch và nhóm nitril, tạo ra cấu trúc phân nhánh chứa hỗn hợp tạp carboxyl/hydroxyl/carbonyl với độ đa phân tán $M_w/M_n > 2,8$. Điều này làm sáng tỏ cơ chế nhiệt động học rằng: chỉ có phương pháp đồng trùng hợp gốc từ đáy lên (bottom-up) với chất khơi mào chức năng mới đảm bảo tính trật tự cấu trúc telechelic.

4. Luận án có cung cấp đầy đủ giao thức tái lập thực nghiệm (Replication Protocol) không?

Có. Luận án cung cấp chi tiết toàn bộ thông số vận hành: bảng đơn phối liệu chính xác từng gam, trình tự nạp liệu chân không, áp suất làm việc (15–25 bar), nhiệt độ phản ứng chính xác ($75 \pm 0,5^\circ\text{C}$), thời gian khuấy (20 giờ), tỷ lệ dung môi kết tủa (axeton : nước/metanol = 1 : 4 thể tích), cùng bảng quy ghép đầy đủ các vạch phổ cộng hưởng từ hạt nhân $^1\text{H-NMR}$ ($5,3–5,6 \text{ ppm}$ cho proton olefin $-\text{CH}=\text{CH}-$; $2,0–2,2 \text{ ppm}$ cho nhóm metylen kề carboxyl) và phổ $^{13}\text{C-NMR}$ ($178–180 \text{ ppm}$ cho carbon nhóm $-\text{COOH}$).

5. Định hướng chương trình nghiên cứu 10 năm tới được phác thảo như thế nào?

Chương trình 10 năm tập trung vào 3 trục chính: (1) Hoàn thiện thiết kế kỹ thuật dây chuyền pilot bán công nghiệp 50–100 kg/mẻ; (2) Mở rộng họ prepolymer sang các dẫn xuất Hydroxyl-terminated (HTBN) và Amine-terminated (ATBN); (3) Phát triển vật liệu nanocomposite siêu nhẹ gia cường hạt nano silica và ống nano carbon phân tán trên nền CTBN/Epoxy ứng dụng cho vỏ thiết bị hàng không và công trình biển đảo.

Kết luận

Luận án tiến sĩ của Đặng Trần Thiêm đại diện cho một bước tiến quan trọng trong chuyên ngành Hóa hữu cơ và Hóa học Polyme tại Việt Nam với 5 đóng góp cốt lõi được định lượng rõ ràng:

  1. Làm chủ quy trình công nghệ tổng hợp CTBN: Lần đầu tiên chế tạo thành công cao su lỏng butadien acrylonitril có nhóm carboxyl đầu mạch đạt chất lượng tương đương mẫu chuẩn quốc tế CKH-10KTP (Nga) với các chỉ số: $M_n = 3.120 \text{ g/mol}$, hàm lượng carboxyl $2,88%$, hàm lượng acrylonitril $10,4%$, độ nhớt động học $9,2 \text{ Pa}\cdot\text{s}$ ở $50^\circ\text{C}$.
  2. Khẳng định tính ưu việt của cơ chế đồng trùng hợp gốc áp suất cao: Chứng minh thực nghiệm phương pháp đồng trùng hợp sử dụng chất khơi mào lưỡng chức ACVA ở $75^\circ\text{C}$ trong dung môi tert-butanol là con đường duy nhất kiểm soát triệt để độ chức telechelic ($f \approx 2$), vượt trội hoàn toàn so với phương pháp cắt mạch cao su NBR rắn bằng tác nhân hóa học.
  3. Giải mã toàn diện cấu trúc vi mô đại phân tử: Thiết lập hệ thống dữ liệu phổ nghiệm chuẩn tắc ($^1\text{H-NMR}$, $^{13}\text{C-NMR}$, FTIR, GPC, TGA) xác định chính xác tỷ lệ các cấu hình đồng phân cis-1,4, trans-1,4 và 1,2-vinyl trong mạch copolyme.
  4. Đột phá trong công nghệ keo dán cấu trúc kim loại: Phát triển thành công hệ keo dán trên cơ sở Epoxy ED-20 biến tính $15%$ CTBN, nâng cao độ bền kéo trượt mối dán lên $18,6 \text{ MPa}$ trên thép CT3 (tăng $66,1%$) và $16,8 \text{ MPa}$ trên hợp kim nhôm D16T (tăng $78,7%$) nhờ kích hoạt cơ chế hấp thụ năng lượng phân tách pha vi mô.
  5. Làm sáng tỏ động học đóng rắn mạng lưới không gian: Xác định chính xác quy luật phản ứng giữa nhóm carboxyl đầu mạch và vòng oxiran khi có mặt xúc tác PbO ở $80^\circ\text{C}$, đạt hàm lượng đóng rắn gel > $96%$ sau 24 giờ.
  6. Mở ra hướng tự chủ vật liệu chiến lược: Chấm dứt sự phụ thuộc đơn nguồn vào vật liệu polymer kết dính đàn hồi nhập khẩu, tạo tiền đề vững chắc cho việc nghiên cứu, chế tạo các dòng vật liệu composite polyme nhiệt rắn tiên tiến phục vụ phát triển kinh tế và an ninh quốc phòng trong giai đoạn mới.
