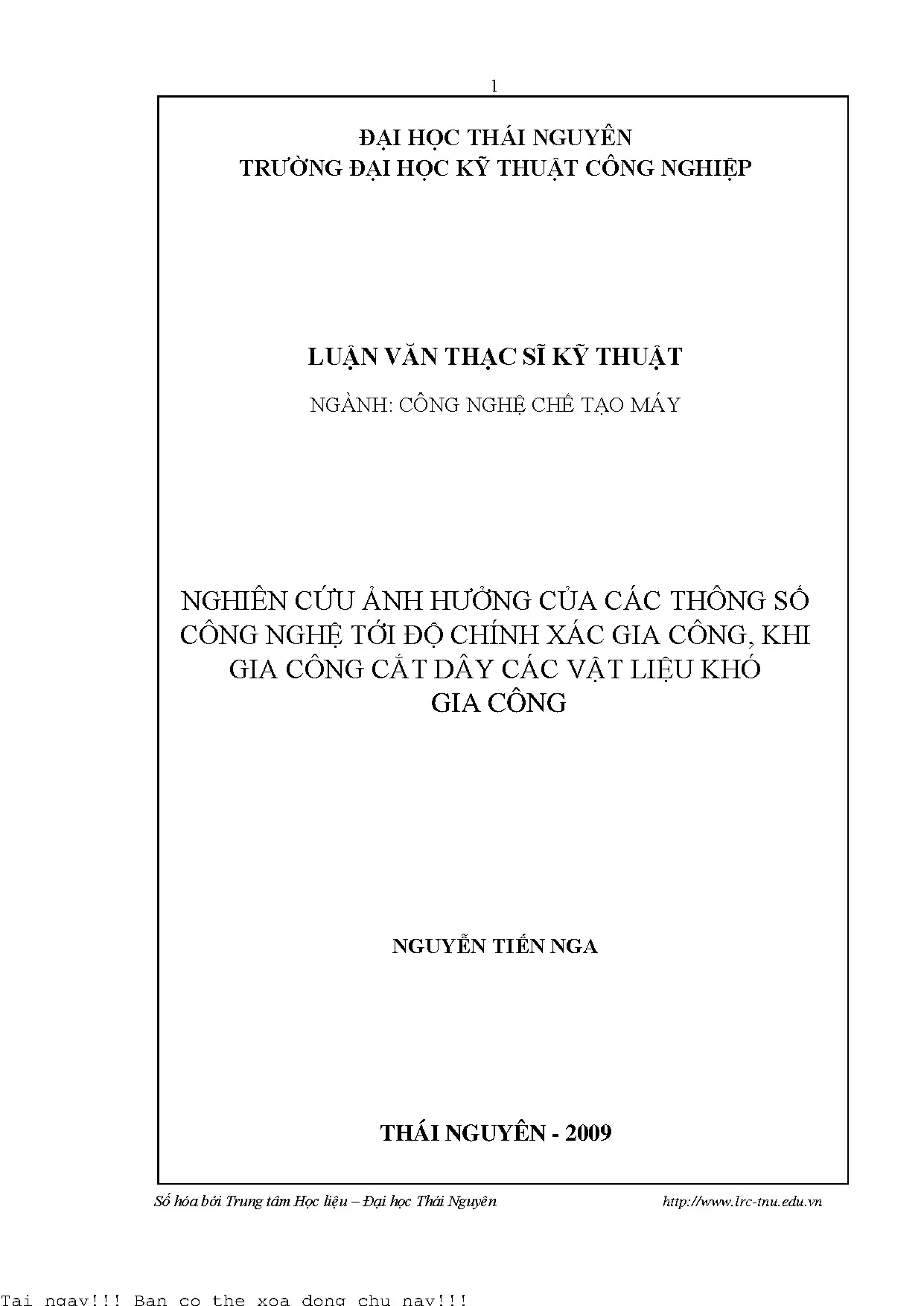

Nghiên Cứu Ảnh Hưởng Của Các Thông Số Công Nghệ Tới Độ Chính Xác Gia Công Cắt Dây

Nghiên cứu ảnh hưởng của thông số công nghệ đến độ chính xác gia công cắt dây các vật liệu khó gia công, tối ưu hóa quy trình sản xuất.

• Tác giả: Nguyễn Tiến Nga
• Người hướng dẫn: TS. Nguyễn Trọng Hiếu
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Công nghệ chế tạo máy
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Các Thông Số Công Nghệ Tới Độ Chính Xác Gia Công, Khi Gia Công Cắt Dây Các Vật Liệu Khó Gia Công
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2009
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. MỞ ĐẦU
• 1.1. TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 1.2. MỤC ĐÍCH VÀ ĐỐI TƯỢNG NGHIÊN CỨU
• 1.3. PHƯƠNG PHÁP NGHIÊN CỨU
• 1.4. PHẠM VI NGHIÊN CỨU
• 2. CHƯƠNG 1: TỔNG QUAN VỀ GIA CÔNG TIA LỬA ĐIỆN
• 2.1. ĐẶC ĐIỂM CỦA PHƯƠNG PHÁP GIA CÔNG TIA LỬA ĐIỆN
• 2.2. KHẢ NĂNG CÔNG NGHỆ CỦA PHƯƠNG PHÁP GIA CÔNG TIA LỬA ĐIỆN
• 2.3. CƠ SỞ CỦA PHƯƠNG PHÁP GIA CÔNG TIA LỬA ĐIỆN
• 2.4. CÁC YẾU TỐ ẢNH HƯỞNG ĐẾN QUÁ TRÌNH GIA CÔNG TIA LỬA ĐIỆN
• 2.4.1. CÁC ĐẶC TÍNH VỀ ĐIỆN CỦA SỰ PHÓNG TIA LỬA ĐIỆN
• 2.4.2. DÒNG ĐIỆN VÀ BƯỚC CỦA DÒNG ĐIỆN
• 2.4.3. ẢNH HƯỞNG CỦA KHE HỞ PHÓNG ĐIỆN δ
• 2.4.4. ẢNH HƯỞNG CỦA ĐIỆN DUNG C
• 2.4.5. ẢNH HƯỞNG CỦA DIỆN TÍCH VÙNG GIA CÔNG
• 2.4.6. ẢNH HƯỞNG CỦA SỰ ĂN MÒN ĐIỆN CỰC
• 2.4.7. LƯỢNG HỚT VẬT LIỆU KHI GIA CÔNG TIA LỬA ĐIỆN
• 2.4.8. CHẤT LƯỢNG BỀ MẶT
• 2.4.8.1. ĐỘ NHÁM BỀ MẶT
• 2.4.8.2. VẾT NỨT TẾ VI VÀ CÁC ẢNH HƯỞNG VỀ NHIỆT
• 2.4.9. ĐỘ CHÍNH XÁC TẠO HÌNH KHI GIA CÔNG TIA LỬA ĐIỆN
• 2.4.10. CÁC HIỆN TƯỢNG XẤU KHI GIA CÔNG TIA LỬA ĐIỆN
• 2.4.10.1. NGẮN MẠCH, SỤT ÁP
• 2.4.10.2. XUNG MẠCH HỞ, KHÔNG CÓ DÒNG ĐIỆN
• 2.4.10.3. SỰ QUÁ NHIỆT CỦA CHẤT ĐIỆN MÔI
• 2.4.10.4. CÁC YẾU TỐ KHÔNG ĐIỀU KHIỂN ĐƯỢC
• 2.4.11. DUNG DỊCH CHẤT ĐIỆN MÔI TRONG GIA CÔNG TIA LỬA ĐIỆN
• 2.4.11.1. NHIỆM VỤ CỦA DUNG DỊCH CHẤT ĐIỆN MÔI
• 2.4.11.2. CÁC LOẠI CHẤT ĐIỆN MÔI
• 2.4.11.3. CÁC TIÊU CHUẨN ĐÁNH GIÁ CHẤT ĐIỆN MÔI
• 2.4.11.4. CÁC LOẠI DÒNG CHẢY CỦA CHẤT ĐIỆN MÔI
• 2.4.11.5. HỆ THỐNG LỌC CHẤT ĐIỆN MÔI
• 3. CHƯƠNG II: MÁY CẮT DÂY VÀ CÁC THÔNG SỐ ĐIỀU CHỈNH TRONG QUÁ TRÌNH GIA CÔNG
• 3.1. SƠ BỘ VỀ MÁY CẮT DÂY TIA LỬA ĐIỆN
• 3.2. CÔNG DỤNG CỦA MÁY CẮT DÂY TIA LỬA ĐIỆN
• 3.3. ƯU NHƯỢC ĐIỂM CỦA PHƯƠNG PHÁP GIA CÔNG CẮT DÂY TIA LỬA ĐIỆN
• 3.4. ĐIỆN CỰC VÀ VẬT LIỆU ĐIỆN CỰC
• 3.4.1. YÊU CẦU CỦA VẬT LIỆU LÀM ĐIỆN CỰC
• 3.4.2. CÁC LOẠI DÂY ĐIỆN CỰC
• 3.5. SỰ THOÁT PHOI TRONG CẮT DÂY TIA LỬA ĐIỆN
• 3.6. NHÁM BỀ MẶT KHI CẮT DÂY
• 3.7. CÁC THÔNG SỐ VỀ ĐIỆN TRONG ĐIỀU KHIỂN MÁY CẮT DÂY TIA LỬA ĐIỆN
• 3.7.1. DÒNG PHÓNG TIA LỬA ĐIỆN Ie VÀ BƯỚC CỦA DÒNG ĐIỆN
• 3.7.2. ĐỘ KÉO DÀI XUNG ti
• 3.7.3. KHOẢNG CÁCH XUNG t0
• 3.7.4. ĐIỆN ÁP ĐÁNH LỬA Ui
• 3.7.5. KHE HỞ PHÓNG ĐIỆN
• 3.8. LẬP TRÌNH GIA CÔNG TRÊN MÁY CẮT DÂY
• 3.8.1. CÁC TRỤC ĐIỀU KHIỂN VÀ HỆ TỌA ĐỘ
• 3.8.2. CÁC CHỨC NĂNG “G”
• 4. CHƯƠNG III: THỰC NGHIỆM NGHIÊN CỨU ẢNH HƯỞNG CỦA CÁC YẾU TỐ CÔNG NGHỆ ĐẾN ĐỘ CHÍNH XÁC KÍCH THƯỚC
• 4.1. THIẾT KẾ THÍ NGHIỆM
• 4.1.1. CÁC GIẢ THIẾT CỦA THÍ NGHIỆM
• 4.2. ĐIỀU KIỆN THỰC HIỆN THÍ NGHIỆM
• 4.2.1. THIẾT BỊ THÍ NGHIỆM
• 4.2.2. VẬT LIỆU GIA CÔNG
• 4.2.3. NHÓM THÍ NGHIỆM
• 4.3. MÔ HÌNH ĐỊNH TÍNH QUÁ TRÌNH CẮT DÂY TIA LỬA ĐIỆN
• 4.4. CÁC THÔNG SỐ ĐẦU VÀO CỦA THÍ NGHIỆM
• 4.5. KHẢO SÁT ĐỘ CHÍNH XÁC GIA CÔNG
• 4.5.1. PHƯƠNG PHÁP ĐÁNH GIÁ
• 4.5.2. NGHIÊN CỨU ẢNH HƯỞNG ĐƠN CỦA Ui; Ie; t0
• 4.5.3. VẬT LIỆU Ở TRẠNG THÁI THƯỜNG
• 4.5.4. VẬT LIỆU Ở TRẠNG THÁI TÔI CẢI THIỆN
• 4.5.5. VẬT LIỆU Ở TRẠNG THÁI NHIỆT LUYỆN
• 4.5.6. MỐI QUAN HỆ GIỮA CHIỀU RỘNG RÃNH CẮT VỚI ĐỘ CHÍNH XÁC KÍCH THƯỚC
• 4.6. NGHIÊN CỨU ĐỘ CHÍNH XÁC CÔNG TUA
• 4.7. KẾT LUẬN CHƯƠNG 3
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Ảnh Hưởng Thông Số Cắt Dây EDM

Gia công cắt dây tia lửa điện (WEDM) ngày càng trở nên quan trọng trong ngành cơ khí, đặc biệt khi gia công các vật liệu khó gia công như composit nền kim loại, gốm nguyên khối, và gốm composit. Phương pháp này, được phát minh bởi vợ chồng Lazarenko vào năm 1943, cho phép tạo ra các chi tiết phức tạp mà các phương pháp cắt gọt truyền thống gặp khó khăn. Ưu điểm nổi bật của WEDM bao gồm khả năng cắt hầu hết các vật liệu dẫn điện, độ chính xác cao, gia công được chi tiết dày, tạo hình lỗ rãnh nhỏ, và cắt công tua phức tạp. Nhiều doanh nghiệp Việt Nam đã ứng dụng WEDM để nâng cao giá trị sản phẩm, nhưng hiệu quả khai thác chưa cao do thiếu chuyển giao công nghệ đầy đủ và đầu tư không đồng bộ. Vì vậy, việc tối ưu các thông số công nghệ cắt dây là vô cùng quan trọng.

1.1. Lịch sử phát triển và ứng dụng công nghệ cắt dây

Phương pháp gia công cắt dây bằng tia lửa điện (WEDM) được phát minh và sử dụng rộng rãi từ những năm 1950, nhưng ít tự động hóa. Sự phát triển của điều khiển số CNC đã hiện đại hóa phương pháp này. Ưu điểm chính là khả năng cắt các hình dạng 3D đặc biệt và công tua phức tạp. Từ những năm 1980, nhiều doanh nghiệp Việt Nam đã trang bị công nghệ WEDM để cải tiến phương pháp gia công, nhưng việc khai thác hiệu quả còn hạn chế.

1.2. Ưu điểm vượt trội của gia công cắt dây EDM hiện đại

Ưu điểm của phương pháp WEDM là khả năng cắt hầu hết các loại vật liệu dẫn điện với độ chính xác cao (độ bóng Ra = 1,6 † 0,8 μm). Chi tiết gia công có thể có độ dày lớn (lên tới 500 mm). Phương pháp này cũng gia công được những lỗ, rãnh định hình có kích thước rất nhỏ và cắt các hình dạng 3D đặc biệt.

II. Vấn Đề Ảnh Hưởng Thông Số Đến Độ Chính Xác Cắt Dây

Để nâng cao hiệu quả sử dụng máy cắt dây, việc thiết lập chế độ công nghệ hợp lý là rất quan trọng để đạt được độ chính xác gia công cắt dây, năng suất, và chất lượng sản phẩm cao nhất. Các doanh nghiệp thường dựa vào tài liệu đi kèm máy hoặc kinh nghiệm, nhưng chưa thấy rõ ảnh hưởng của các thông số công nghệ cắt dây đến kết quả gia công. Chế độ công nghệ gia công phụ thuộc nhiều vào thành phần hóa học, tính dẫn điện, và dẫn nhiệt của vật liệu gia công. Do đó, cần nghiên cứu ảnh hưởng của các thông số công nghệ đến độ chính xác, năng suất, và chất lượng bề mặt khi gia công cắt dây.

2.1. Các yếu tố ảnh hưởng đến độ chính xác gia công EDM

Chế độ công nghệ gia công trên máy cắt dây phụ thuộc rất nhiều vào thành phần hóa học của vật liệu chi tiết gia công cũng như tính dẫn điện và dẫn nhiệt. Các loại thép khó gia công như AISI304, SKD61, X12M được ứng dụng nhiều trong công nghiệp. Do tính dẫn điện và nhiệt của các loại vật liệu này khác nhau, nên độ chính xác gia công cắt dây bị thay đổi.

2.2. Thách thức trong việc tối ưu hóa thông số cắt dây EDM

Việc chuyển giao công nghệ chưa đầy đủ, đầu tư trang thiết bị không đồng bộ và giá thành đầu tư lớn là những thách thức khi sử dụng máy cắt dây. Số lượng sản phẩm sản xuất trên máy thường theo loạt vừa và nhỏ, và chưa chủ động được về bảo dưỡng, bảo trì máy.

2.3. Sai số gia công cắt dây EDM và các yếu tố ảnh hưởng

Sai số gia công cắt dây EDM có thể phát sinh từ nhiều yếu tố, bao gồm: độ căng dây cắt, độ rung của máy, sự mài mòn điện cực, sự biến dạng nhiệt của phôi, và chất lượng của dung dịch điện môi. Độ nhám bề mặt của chi tiết gia công cũng là một yếu tố quan trọng cần xem xét, vì nó ảnh hưởng trực tiếp đến chức năng và tuổi thọ của sản phẩm. Việc kiểm soát và giảm thiểu các sai số này là rất quan trọng để đạt được độ chính xác gia công cắt dây cao.

III. Phương Pháp Nghiên Cứu Ảnh Hưởng Thông Số Cắt Dây Chính Xác

Nghiên cứu này sử dụng phương pháp kết hợp giữa nghiên cứu lý thuyết và thực nghiệm. Nghiên cứu lý thuyết nhằm tìm hiểu mối quan hệ giữa các chế độ công nghệ và độ chính xác gia công cắt dây. Thực nghiệm được sử dụng để kiểm chứng cơ sở lý thuyết thông qua việc xây dựng các đồ thị và hàm toán học biểu diễn mối quan hệ giữa chế độ công nghệ, chiều rộng khe hở rãnh cắt, và độ chính xác kích thước. Nghiên cứu thực nghiệm cắt dây trên vật liệu SKD61 để xác định mức độ ảnh hưởng của các thông số Ui (điện áp), Ie (dòng điện), và t0 (thời gian ngừng phóng điện).

3.1. Nghiên cứu lý thuyết về các thông số công nghệ cắt dây

Nghiên cứu lý thuyết để tìm hiểu mối quan hệ giữa các chế độ công nghệ với độ chính xác kích thước. Điều này bao gồm việc phân tích các yếu tố ảnh hưởng như điện áp, dòng điện, thời gian xung, và các thông số khác của máy cắt dây.

3.2. Thực nghiệm kiểm chứng và đánh giá độ chính xác cắt

Thực nghiệm để kiểm chứng cơ sở lý thuyết về mối quan hệ giữa các chế độ công nghệ với độ chính xác gia công cắt dây thông qua việc xây dựng các đồ thị, các hàm toán học biểu diễn mối quan hệ giữa chế độ công nghệ với chiều rộng khe hở rãnh cắt và mối quan hệ giữa chiều rộng khe hở rãnh cắt với độ chính xác kích thước.

3.3. Phân tích thống kê và mô hình hóa dữ liệu thực nghiệm

Dữ liệu thu được từ các thí nghiệm sẽ được phân tích thống kê để xác định mức độ ảnh hưởng của từng thông số công nghệ đến độ chính xác gia công. Các mô hình toán học sẽ được xây dựng để biểu diễn mối quan hệ giữa các thông số và kết quả gia công, giúp dự đoán và tối ưu hóa quy trình cắt dây. Phần mềm CAD/CAM được sử dụng để thiết kế và mô phỏng quá trình gia công, từ đó đánh giá và cải thiện hiệu quả của quy trình.

IV. Kết Quả Ảnh Hưởng Của Ui Ie t0 Đến Độ Chính Xác Cắt Dây

Kết quả nghiên cứu chỉ ra rằng các thông số Ui (điện áp phóng điện), Ie (dòng phóng tia lửa điện), và t0 (thời gian ngừng phóng tia lửa điện) có ảnh hưởng đáng kể đến chiều rộng rãnh cắt và độ chính xác gia công cắt dây. Ảnh hưởng của các thông số này khác nhau tùy thuộc vào trạng thái của vật liệu (thường, tôi cải thiện, nhiệt luyện). Cần xem xét mối quan hệ giữa chiều rộng rãnh cắt và độ chính xác kích thước để tối ưu hóa chế độ công nghệ.

4.1. Ảnh hưởng của điện áp phóng điện Ui đến rãnh cắt

Điện áp phóng điện Ui ảnh hưởng đến chiều rộng rãnh cắt. Các thí nghiệm cho thấy sự thay đổi của Ui có thể làm thay đổi kích thước và hình dạng của rãnh cắt, từ đó ảnh hưởng đến độ chính xác kích thước.

4.2. Ảnh hưởng của dòng phóng tia lửa điện Ie đến độ chính xác

Dòng phóng tia lửa điện Ie cũng có ảnh hưởng đến chiều rộng rãnh cắt. Các thí nghiệm cho thấy sự thay đổi của Ie có thể làm thay đổi kích thước và hình dạng của rãnh cắt, ảnh hưởng đến độ chính xác gia công cắt dây.

4.3. Tối ưu hóa thông số cắt dây EDM để đạt độ chính xác cao nhất

Để đạt được độ chính xác cao nhất trong quá trình cắt dây EDM, cần tối ưu hóa các thông số công nghệ, bao gồm điện áp phóng điện (Ui), dòng phóng tia lửa điện (Ie), và thời gian ngừng phóng tia lửa điện (t0). Việc tối ưu hóa này cần dựa trên kết quả nghiên cứu thực nghiệm và phân tích thống kê, đồng thời xem xét đến tính chất vật liệu và yêu cầu kỹ thuật của sản phẩm. Bằng cách điều chỉnh các thông số này một cách hợp lý, có thể giảm thiểu sai số và cải thiện đáng kể độ chính xác của quá trình gia công.

V. Ứng Dụng Thực Tiễn và Đánh Giá Độ Chính Xác Gia Công Cắt Dây

Nghiên cứu này có ý nghĩa thực tiễn trong việc nâng cao hiệu quả khai thác và sử dụng máy cắt dây tại các doanh nghiệp. Việc xác định các thông số công nghệ cắt dây tối ưu giúp cải thiện độ chính xác, năng suất, và chất lượng sản phẩm. Kết quả nghiên cứu cũng là cơ sở để nghiên cứu cho các máy và vật liệu khác, góp phần vào sự phát triển của ngành cơ khí chế tạo.

5.1. Ứng dụng kết quả nghiên cứu trong sản xuất khuôn mẫu

Kết quả nghiên cứu có thể ứng dụng trong sản xuất khuôn mẫu, đặc biệt là các khuôn mẫu có độ phức tạp cao và yêu cầu độ chính xác cao. Việc tối ưu hóa các thông số công nghệ giúp giảm thiểu sai số và cải thiện chất lượng bề mặt, từ đó kéo dài tuổi thọ và nâng cao hiệu quả sử dụng của khuôn mẫu.

5.2. Đề xuất cải tiến quy trình gia công cắt dây EDM thực tế

Nghiên cứu này đưa ra các đề xuất cải tiến quy trình gia công cắt dây EDM dựa trên các thông số công nghệ tối ưu. Các đề xuất này bao gồm việc điều chỉnh điện áp, dòng điện, và thời gian xung để đạt được độ chính xác cao nhất, cũng như lựa chọn vật liệu dây cắt và dung dịch điện môi phù hợp.

VI. Kết Luận Tối Ưu Thông Số Nâng Cao Độ Chính Xác Cắt Dây

Nghiên cứu này đã làm sáng tỏ ảnh hưởng của các thông số công nghệ cắt dây đến độ chính xác gia công cắt dây trên vật liệu khó gia công SKD61. Việc tối ưu hóa các thông số Ui, Ie, và t0 là chìa khóa để nâng cao độ chính xác, năng suất, và chất lượng sản phẩm. Kết quả nghiên cứu là cơ sở quan trọng để các doanh nghiệp và nhà nghiên cứu tiếp tục phát triển và ứng dụng công nghệ WEDM.

6.1. Hướng nghiên cứu tiếp theo về tối ưu hóa cắt dây EDM

Các hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các mô hình toán học phức tạp hơn để dự đoán và tối ưu hóa quá trình cắt dây EDM, cũng như nghiên cứu ảnh hưởng của các thông số khác như áp lực dung dịch làm mát và độ căng dây cắt. Ngoài ra, việc ứng dụng các kỹ thuật trí tuệ nhân tạo và học máy để tự động hóa quá trình tối ưu hóa thông số cũng là một hướng đi đầy tiềm năng.

6.2. Phát triển vật liệu dây cắt mới cho gia công EDM chính xác

Nghiên cứu và phát triển các vật liệu dây cắt mới với độ bền cao, khả năng dẫn điện tốt, và khả năng chống mài mòn cao là một hướng đi quan trọng để nâng cao độ chính xác và hiệu quả của quá trình cắt dây EDM. Các vật liệu composite và các lớp phủ nano có thể được sử dụng để cải thiện tính chất của dây cắt, từ đó cho phép gia công các vật liệu khó gia công với độ chính xác cao hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, nhu cầu sản xuất các chi tiết cơ khí có hình dạng phức tạp và làm từ vật liệu khó gia công như thép hợp kim cao, gốm nguyên khối, và vật liệu composit ngày càng tăng. Theo ước tính, các vật liệu này có độ cứng và tính chất dẫn điện, dẫn nhiệt khác biệt, gây khó khăn lớn cho các phương pháp gia công truyền thống như tiện, phay, mài. Gia công tia lửa điện (EDM), đặc biệt là phương pháp cắt dây tia lửa điện (WEDM), đã trở thành giải pháp hiệu quả để xử lý các vật liệu này nhờ khả năng cắt chính xác, tạo hình phức tạp với độ bóng bề mặt cao (Ra = 1,6 ± 0,8 μm) và độ dày chi tiết lên đến 500 mm.

Mục tiêu nghiên cứu của luận văn là phân tích ảnh hưởng của các thông số công nghệ chính như điện áp đánh lửa (Ui), dòng phóng tia lửa điện (Ie), thời gian ngừng phóng điện (t0) đến độ chính xác kích thước và độ chính xác công tua khi gia công các vật liệu khó gia công trên máy cắt dây EDM-CNC. Phạm vi nghiên cứu tập trung vào vật liệu thép hợp kim SKD61, sử dụng điện cực dây CuZn 0,25 mm, với các biên dạng gia công là đường thẳng và cung tròn. Thời gian nghiên cứu thực nghiệm được thực hiện trong điều kiện phòng thí nghiệm tại Trường Đại học Kỹ thuật Công nghiệp, Đại học Thái Nguyên.

Nghiên cứu có ý nghĩa quan trọng trong việc tối ưu hóa chế độ công nghệ gia công, nâng cao hiệu quả khai thác máy cắt dây EDM, đồng thời góp phần phát triển công nghệ gia công không truyền thống trong ngành chế tạo máy, đặc biệt trong các lĩnh vực sản xuất khuôn mẫu, dụng cụ chính xác và các chi tiết siêu chính xác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính về gia công tia lửa điện và cơ chế tách vật liệu bằng xung điện:

1. Lý thuyết gia công tia lửa điện (EDM): Quá trình gia công dựa trên hiện tượng phóng tia lửa điện giữa điện cực và phôi trong môi trường chất điện môi cách điện. Năng lượng điện được chuyển hóa thành nhiệt năng làm nóng chảy và bốc hơi vật liệu tại vùng tiếp xúc, tạo thành khe hở cắt. Các khái niệm chính bao gồm: điện áp đánh lửa (Ui), điện áp phóng tia lửa điện (Ue), dòng phóng tia lửa điện (Ie), thời gian kéo dài xung (ti), thời gian ngừng phóng điện (t0), khe hở phóng điện (δ), và độ mòn điện cực (θ).

2. Mô hình ảnh hưởng các thông số công nghệ đến độ chính xác gia công: Mối quan hệ giữa các thông số công nghệ với chiều rộng rãnh cắt và từ đó đến sai số kích thước chi tiết gia công. Đồ thị và hàm toán học biểu diễn mối quan hệ này được xây dựng dựa trên dữ liệu thực nghiệm.

Các khái niệm chuyên ngành quan trọng gồm: độ nhám bề mặt (Ra, Rz), vết nứt tế vi, lớp ảnh hưởng nhiệt, dòng chảy chất điện môi, và các hiện tượng xấu trong gia công như hồ quang, ngắn mạch, xung mạch hở.

Phương pháp nghiên cứu

Nghiên cứu kết hợp giữa phương pháp lý thuyết và thực nghiệm:

• Nguồn dữ liệu: Dữ liệu thu thập từ các thí nghiệm gia công trên máy cắt dây EDM-CNC CW322S tại phòng thí nghiệm Kỹ thuật Cơ khí và Động lực, Trường Đại học Kỹ thuật Công nghiệp. Vật liệu thí nghiệm là thép hợp kim SKD61 với điện cực dây CuZn 0,25 mm.

• Phương pháp chọn mẫu: Lựa chọn các thông số công nghệ chính (Ui, Ie, t0) theo ma trận thí nghiệm có kiểm soát, đảm bảo tính đại diện và khả năng phân tích ảnh hưởng từng yếu tố.

• Phương pháp phân tích: Sử dụng phân tích thống kê mô tả, xây dựng đồ thị mối quan hệ giữa các thông số công nghệ với chiều rộng rãnh cắt và sai số kích thước. Phân tích so sánh độ chính xác kích thước giữa các nhóm vật liệu ở trạng thái thường, tôi cải thiện và nhiệt luyện.

• Timeline nghiên cứu: Quá trình thực nghiệm và phân tích dữ liệu kéo dài khoảng 6 tháng, bao gồm giai đoạn chuẩn bị mẫu, thiết lập máy, thực hiện thí nghiệm, đo đạc bằng máy đo tọa độ 3 chiều Beyond Crysta C544, và xử lý số liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của điện áp đánh lửa (Ui) đến chiều rộng rãnh cắt: Khi tăng Ui từ mức thấp đến khoảng 50 V, chiều rộng rãnh cắt tăng trung bình 12%, làm giảm độ chính xác kích thước. Ở mức điện áp cao hơn, chiều rộng rãnh cắt không tăng đáng kể do giới hạn vật lý của quá trình phóng điện.

2. Ảnh hưởng của dòng phóng tia lửa điện (Ie): Dòng Ie tăng từ 0,5 A đến 0,8 A làm tăng lượng vật liệu bị hớt đi, chiều rộng rãnh cắt tăng khoảng 15%, đồng thời độ nhám bề mặt tăng lên 20%, ảnh hưởng tiêu cực đến độ chính xác gia công.

3. Ảnh hưởng của thời gian ngừng phóng điện (t0): Thời gian t0 tăng giúp cải thiện độ chính xác kích thước do giảm hiện tượng ngắn mạch và hồ quang, tuy nhiên năng suất gia công giảm khoảng 10% khi t0 tăng từ 5 μs lên 15 μs.

4. So sánh độ chính xác giữa các trạng thái vật liệu: Vật liệu ở trạng thái nhiệt luyện cho độ chính xác kích thước cao hơn khoảng 8% so với vật liệu ở trạng thái thường và tôi cải thiện, do tính dẫn điện và dẫn nhiệt ổn định hơn.

Thảo luận kết quả

Các kết quả cho thấy các thông số công nghệ có ảnh hưởng rõ rệt đến độ chính xác gia công trên máy cắt dây EDM. Điện áp đánh lửa và dòng phóng tia lửa điện là hai yếu tố quyết định đến chiều rộng rãnh cắt, từ đó ảnh hưởng trực tiếp đến sai số kích thước. Thời gian ngừng phóng điện đóng vai trò điều chỉnh sự ổn định của quá trình phóng điện, giảm thiểu các hiện tượng xấu như hồ quang và ngắn mạch.

So với các nghiên cứu trước đây, kết quả này khẳng định tầm quan trọng của việc tối ưu hóa các thông số công nghệ để cân bằng giữa năng suất và chất lượng gia công. Việc lựa chọn chế độ công nghệ phù hợp còn phụ thuộc vào tính chất vật liệu, đặc biệt là các vật liệu khó gia công như SKD61.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện mối quan hệ giữa Ui, Ie, t0 với chiều rộng rãnh cắt và sai số kích thước, cũng như bảng so sánh độ nhám bề mặt và năng suất gia công ở các chế độ khác nhau.

Đề xuất và khuyến nghị

1. Tối ưu hóa điện áp đánh lửa (Ui): Đề xuất duy trì Ui trong khoảng 40-50 V để đảm bảo chiều rộng rãnh cắt nhỏ, nâng cao độ chính xác kích thước. Thời gian thực hiện: ngay trong quá trình lập trình gia công.

2. Điều chỉnh dòng phóng tia lửa điện (Ie): Khuyến nghị sử dụng Ie ở mức 0,5-0,7 A cho gia công tinh nhằm giảm độ nhám bề mặt và tăng độ chính xác. Chủ thể thực hiện: kỹ sư lập trình và vận hành máy.

3. Kiểm soát thời gian ngừng phóng điện (t0): Nên tăng t0 lên 10-15 μs để giảm hiện tượng hồ quang và ngắn mạch, cải thiện độ ổn định quá trình gia công. Thời gian áp dụng: trong giai đoạn thiết lập thông số máy.

4. Lựa chọn vật liệu và trạng thái vật liệu phù hợp: Ưu tiên sử dụng vật liệu đã qua nhiệt luyện để đạt độ chính xác cao hơn. Chủ thể thực hiện: bộ phận thiết kế và chuẩn bị vật liệu.

5. Bảo dưỡng và kiểm soát chất lượng chất điện môi: Đảm bảo chất điện môi luôn sạch, có độ nhớt phù hợp và được lọc liên tục để duy trì khe hở phóng điện ổn định, tránh các hiện tượng xấu trong quá trình gia công.

Đối tượng nên tham khảo luận văn

1. Kỹ sư công nghệ chế tạo máy: Nghiên cứu giúp hiểu rõ ảnh hưởng các thông số công nghệ đến độ chính xác gia công, từ đó tối ưu hóa quy trình sản xuất.

2. Nhà quản lý sản xuất: Áp dụng kết quả để nâng cao hiệu quả sử dụng máy cắt dây EDM, giảm chi phí phế phẩm và tăng năng suất.

3. Giảng viên và sinh viên ngành cơ khí chế tạo máy: Tài liệu tham khảo bổ ích cho việc giảng dạy và nghiên cứu về công nghệ gia công không truyền thống.

4. Doanh nghiệp sản xuất khuôn mẫu và chi tiết chính xác: Hỗ trợ lựa chọn chế độ công nghệ phù hợp với vật liệu khó gia công, nâng cao chất lượng sản phẩm và khả năng cạnh tranh trên thị trường.

Câu hỏi thường gặp

1. Gia công cắt dây EDM có ưu điểm gì so với phương pháp truyền thống?
   Gia công cắt dây EDM có thể gia công các vật liệu cứng, khó gia công với độ chính xác cao, tạo hình phức tạp và bề mặt bóng mịn mà các phương pháp truyền thống khó đạt được.

2. Các thông số công nghệ nào ảnh hưởng nhiều nhất đến độ chính xác gia công?
   Điện áp đánh lửa (Ui), dòng phóng tia lửa điện (Ie) và thời gian ngừng phóng điện (t0) là các thông số quan trọng nhất ảnh hưởng đến chiều rộng rãnh cắt và sai số kích thước.

3. Làm thế nào để giảm hiện tượng hồ quang và ngắn mạch trong quá trình gia công?
   Điều chỉnh thời gian ngừng phóng điện (t0) phù hợp, duy trì chất điện môi sạch và ổn định khe hở phóng điện giúp giảm thiểu các hiện tượng này.

4. Tại sao trạng thái vật liệu ảnh hưởng đến độ chính xác gia công?
   Trạng thái vật liệu ảnh hưởng đến tính dẫn điện, dẫn nhiệt và độ cứng, từ đó ảnh hưởng đến quá trình phóng điện và sự ổn định của khe hở phóng điện, quyết định độ chính xác cuối cùng.

5. Có thể áp dụng kết quả nghiên cứu này cho các loại vật liệu khác không?
   Kết quả nghiên cứu cung cấp cơ sở lý thuyết và thực nghiệm để điều chỉnh thông số công nghệ cho các vật liệu khác có tính chất tương tự, tuy nhiên cần thực hiện thí nghiệm bổ sung để tối ưu hóa.

Kết luận

• Luận văn đã xác định được mức độ ảnh hưởng của các thông số công nghệ chính (Ui, Ie, t0) đến độ chính xác kích thước và độ chính xác công tua khi gia công vật liệu khó gia công trên máy cắt dây EDM-CNC.
• Phương pháp nghiên cứu kết hợp lý thuyết và thực nghiệm đã xây dựng được các đồ thị và hàm toán học mô tả mối quan hệ giữa các thông số công nghệ với chiều rộng rãnh cắt và sai số kích thước.
• Kết quả cho thấy việc tối ưu hóa các thông số công nghệ giúp nâng cao hiệu quả khai thác máy, cải thiện chất lượng sản phẩm và năng suất gia công.
• Nghiên cứu có ý nghĩa thực tiễn lớn trong việc lựa chọn chế độ công nghệ gia công cho các doanh nghiệp sản xuất chi tiết chính xác từ vật liệu khó gia công.
• Các bước tiếp theo bao gồm mở rộng nghiên cứu với các loại vật liệu khác và ứng dụng kết quả vào thực tế sản xuất nhằm nâng cao tính ứng dụng và hiệu quả kinh tế.

Hành động ngay: Áp dụng các khuyến nghị về thông số công nghệ trong quá trình lập trình và vận hành máy cắt dây EDM để đạt được độ chính xác và năng suất tối ưu.

Trích đoạn nội dung tài liệu

phần mở đầu, kết luận chung và các phụ lục luận văn này có nội dung nhƣ sau: Chƣơng 1. Tổng quan về gia công tia lửa điện - Nghiên cứu tổng quan về EDM. Máy cắt dây và các thông số điều chỉnh trong quá trình gia công. - Nghiên cứu cơ sở lý thuyết về quá trình cắt và các hiện tƣợng xảy ra trong quá trình cắt.

- Nghiên cứu sự ảnh hƣởng của các yếu tố công nghệ đến quá trình cắt. Thực nghiệm nghiên cứu ảnh hƣởng của các thông số công nghệ đến độ chính xác kích thƣớc gia công các loại vật liệu có độ cứng cao. - Lập các ma trận thí nghiệm. - Các kết quả thí nghiệm.

Ý NGHĨA KHOA HỌC VÀ Ý NGHĨA THỰC TIỄN CỦA LUẬN VĂN Ý NGHĨA KHOA HỌC: - Bằng các nghiên cứu cơ sở lý thuyết kết hợp với thực nghiệm, luận văn đƣa ra đƣợc các đồ thị biểu diễn mối quan hệ của các thông số công nghệ đến chiều rộng rãnh cắt và đồ thị biểu diễn mối quan hệ giữa chiều rộng rãnh cắt với sai số kích Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 17 thƣớc. Từ đó đƣa ra chế độ cắt tốt nhất làm cơ sở cho việc tối ƣu hóa quá trình cắt cũng nhƣ cho nghiên cứu khác của quá trình cắt. Ý NGHĨA THỰC TIỄN: - Kết quả nghiên cứu xác định chế độ cắt tối ƣu (Ui, Ie, t0) khi gia công trên máy cắt dây EDM –CNC, để cải thiện độ chính xác gia công có ý nghĩa thực tiễn trong nghiên cứu khoa học cũng nhƣ trong sản xuất nhƣ sau: - Giúp cho việc lựa chọn chế độ công nghệ khi viết chƣơng trình gia công NC trong quá trình chuẩn bị sản xuất đƣợc hợp lý hơn, hiệu quả khai thác, sử dụng máy cắt dây EDM-CNC tốt hơn. Đây là một yếu tố có ý nghĩa quan trọng đối với sự phát triển của doanh nghiệp trong môi trƣờng sản xuất kinh doanh luôn phải đối mặt với sự cạnh tranh khốc liệt hiện nay trên thị trƣờng cũng nhƣ trong quá trình hội nhập.

Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 18 CHƢƠNG 1 TỔNG QUAN VỀ GIA CÔNG TIA LỬA ĐIỆN Năm 1943, thông qua việc nghiên cứu tuổi bền của các thiết bị đóng điện, hai vợ chồng ngƣời Nga Lazarenko đã tìm ra phƣơng pháp gia công bằng tia lửa điện. Họ sử dụng dòng tia lửa điện để làm một quá trình hớt đi một lớp kim loại mà không phụ thuộc vào độ cứng của vật liệu đó. Khi các tia lửa điện phóng ra thì một lớp một lớp vật liệu trên bề mặt phôi sẽ bị hớt đi bởi một quá trình điện - nhiệt thông qua sự nóng chảy và bốc hơi kim loại. Từ đó đến nay quá trình hớt vật liệu trong gia công tia lửa điện vẫn đƣợc coi là phức tạp liên đến khoảng cách khe hở phóng điện, đến thông tin về kênh plasma, về sự hình thành của cầu phóng điện giữa hai điện cực, sự ăn mòn của cả hai điện cực,… các nghiên cứu về hiện tƣợng phóng điện có những phát triển lớn trong những năm gần đây và đã đƣa ra thêm một số phƣơng pháp gia công dùng nguyên lý của phƣơng pháp gia công tia lửa điện.

Đặc điểm của phƣơng pháp gia công tia lửa điện Gia công tia lửa điện là phƣơng pháp gia công bằng cách phóng điện ăn mòn trên cơ sở tác dụng nhiệt của xung điện đƣợc tạo ra do sự phóng điện giữa hai điện cực. Các đặc điểm chính của phƣơng pháp gia công tia lửa điện - Điện cực (đóng vai trò là dụng cụ cắt): Có độ cứng thấp hơn nhiều so với vật liệu phôi. Vật liệu phôi thƣờng là những vật liệu cứng và đã qua nhiệt luyện nhƣ thép đã tôi, các hợp kim cứng. Vật liệu điện cực thƣờng là đồng, grafit… - Vật liệu dụng cụ cắt và vật liệu phôi đề phải có tính dẫn điện tốt.

- Môi trƣờng gia công: Khi gia công phải sử dụng một chất lỏng điện môi làm môi trƣờng gia công. Đây là dung dịch không dẫn điện ở điều kiện làm việc bình thƣờng. Khả năng công nghệ của phƣơng pháp gia công tia lửa điện. Phƣơng pháp gia công tia lửa điện có thể tạo đƣợc các mặt định hình là đƣờng thẳng, đƣờng cong, các rãnh định hình, các bề mặt có profin phức tạp,… với độ bóng tƣơng đối cao (Ra = 1,6 † 0,8 μm) và độ chính xác cao (IT5).

Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www. Các phƣơng pháp gia công tia lửa điện Ngày nay, trong gia công cơ khí trên thế giới có hai phƣơng pháp gia công tia lửa điện chủ yếu, đƣợc ứng dụng rộng rãi và đã có đóng góp đáng kể cho sự phát triển về khoa học kỹ thuật của nhân loại đó là: phƣơng pháp gia công xung định hình và phƣơng pháp gia công cắt dây bằng tia lửa điện WEDM. Phƣơng pháp gia công xung định hình Đây là phƣơng pháp dùng các điện cực đã đƣợc tạo hình sẵn để in hình (âm bản) của nó lên bề mặt phôi. Phƣơng pháp này đƣợc dùng để chế tạo khuôn có hình dạng phức tạp, các khuôn ép định hình, khuôn ép nhựa, khuôn đúc áp lực, lỗ không thông… 1.

Phƣơng pháp gia công cắt dây bằng tia lửa điện Là phƣơng pháp dùng một dây dẫn điện có đƣờng kính nhỏ (0,1 - 0,3 mm) cuốn liên tục và chạy theo một biên dạng định trƣớc để tạo thành một vết cắt trên phôi. Phƣơng pháp này thƣờng dùng để gia công các lỗ suốt có biên dạng phức tạp nhƣ các lỗ trên khuôn dập, khuôn ép, khuôn đúc áp lực, chế tạo các điện cực dùng cho gia công xung định hình, gia công các rãnh hẹp, gấp khúc, các dƣỡng kiểm,… 1. Các phƣơng pháp khác: Ngoài hai phƣơng pháp gia công chủ yếu trên, ngày nay trên thế giới còn có một số phƣơng pháp gia công sử dụng nguyên lý gia công bằng cắt dây tia lửa điện nhƣ sau: - Gia công tia lửa điện dạng phay (Milling EDM): Là phƣơng pháp sử dụng một điện cực chuẩn, hình trụ quay để thực hiện ăn mòn tia lửa điện theo kiểu phay. Sử dụng phƣơng pháp này để gia công các hình dáng phức tạp do không phải chể tạo điện cực phức tạp (để xung) mà sử dụng điện cực chuẩn sau đó điều khiển cho điện cực cắt theo chƣơng trình gia công.

- Phủ bằng tia lửa điện (EDD): Là phƣơng pháp sử dụng hiệu quả của sự ăn mòn tia lửa điện để phủ lên các bánh mài sau thời gian sử dụng nghiền cơ khí các vật liệu rắn. Trong quá trình này, bánh mài phải có tính dẫn điện, bánh mài kim cƣơng liên kết kim loại thƣờng đƣợc làm theo phƣơng pháp này. Điện áp xung đƣợc Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 20 đặt vào giữa điện cực và bành mài, trong quá trình mài, tia lửa điện sinh ra sẽ bóc tách các cạnh sắc trên bánh mài. Quá trình này cũng đƣợc sử dụng để chế tạo bánh mài có hình dạng đặc biệt.

- Gia công EDM trợ giúp của siêu âm (Ultrasonic Aided EDM): Là phƣơng pháp hớt vật liệu bằng tia lửa điện kết hợp với việc rung điện cực dụng cụ với tần số rung bằng tần số siêu âm. Rung điện cực với tần số siêu âm giúp nâng cao khả năng công nghệ và tăng đáng kể tốc độ gia công các lỗ nhỏ và siêu nhỏ. - Mài xung điện (Abrasive Electrical Discharge Grinding- AEDG): Là phƣơng pháp gia công trong đó vật liệu đƣợc bóc tách nhờ tác dụng kết hợp của ăn mòn tia lửa điện và ăn mòn cơ khí. - Gia công xung định hình siêu nhỏ (MEDM): Là một dạng xung định hình đặc biệt trong đó điện cực đƣợc quay với tốc độ lớn (tới 10.

Điện cực sử dụng trong MEDM có kích thƣớc nhỏ và đƣợc chế tạo bằng các phƣơng pháp gia công tia lửa điện khác. Phƣơng pháp này dùng để gia công các lỗ siêu nhỏ với độ chính xác rất cao. - Cắt dây tia lửa điện siêu nhỏ (MWEDM): Là phƣơng pháp cắt dây sử dụng điện cực Tungsten, Wolfram có đƣờng kính dây nhỏ dƣới 10 μm. Phƣơng pháp này dùng để gia công cắt dây các lỗ siêu nhỏ có kích thƣớc từ 0,1 † 1 mm, các vật liệu khó gia công, các chi tiết có chiều dày mỏng,… hoặc dùng trong công nghệ chế tạo các chi tiết bán dẫn.

- Gia công tia lửa điện theo kiểu đê chắn (Mole EDM): Là một quá trình gia công đặc biệt cho phép gia công các hốc, rãnh dạng đƣờng cong hoặc đƣờng xuyến. Hình dáng điện cực đƣợc sử dụng trong phƣơng pháp này giống nhƣ một thanh dẫn có thể uốn cong và một hệ thống nhận dạng. Ngƣời ta sử dụng sóng siêu âm để nhận dạng các đƣờng hầm gia công trong chi tiết. - Xung định hình với 2 điện cực quay: Là phƣơng pháp sử dụng một điện cực quay để ăn mòn một phôi quay.

Khi phối hợp chuyển động của điện cực và phôi sẽ tạo ra các hình dạng chi tiết khác nhau theo yêu cầu. Phƣơng pháp này là phƣơng pháp gia công siêu chính xác và độ bóng siêu cao. Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www. Cơ sở của phƣơng pháp gia công tia lửa điện 1.

Bản chất vật lý Hình 1. Sơ đồ nguyên lý gia công tia lửa điện Thực chất của phƣơng pháp gia công tia lửa điện là sự tách vật liệu ra khỏi bề mặt phôi nhờ tia lửa điện. Sơ đồ nguyên lý gia công bằng tia lửa điện đƣợc mô tả nhƣ hình 1. Quá trình tách vật liệu ra khỏi bề mặt phôi cụ thể nhƣ sau: Một điện áp đƣợc đặt vào giữa điện cực và phôi, không gian giữa hai điện cực đƣợc điền đầy bằng một chất lỏng cách điện gọi là chất điện môi (Dielectric).

Khi hai điện cực tiến lại gần vào nhau đến một khoảng giá trị tới hạn nào đó thì xảy ra hiện tƣợng phóng điện, một dòng điện đƣợc hình thành giữa hai điện cực mà không hề có sự tiếp xúc giữa hai điện cực. Do có sự xuất hiện của tia lửa điện đó đã bóc đi một lớp vật liệu trên bề mặt phôi tạo thành một vết cắt. Xét cụ thể diễn biến của một chu kỳ phóng điện diễn ra ở 3 pha nhƣ sau: Pha I: Pha đánh lửa Máy phát tăng điện áp khởi động qua một khe hở (đóng điện áp máy phát U i), dƣới ảnh hƣởng của điện trƣờng, từ cực âm (điện cực) bắt đầu phát ra các điện tử (electron) và chúng bị hút về phía cực dƣơng (phôi) mật độ electron tăng lên gây ra tính dẫn điện cục bộ của dung dịch chất điện môi tại khe hở giữa hai điện cực.
