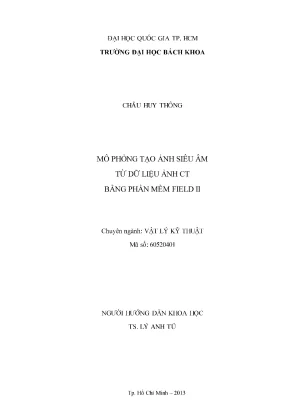

Mô Phỏng Tạo Ảnh Siêu Âm Từ Dữ Liệu CT Bằng Phần Mềm FIELD II

Luận văn thạc sĩ kỹ thuật phân tích vật lý kỹ thuật mô phỏng tạo ảnh siêu âm từ dữ liệu ảnh ct bằng phần mềm field ii, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả

• Tác giả: Châu Huy Thông
• Người hướng dẫn: TS. Lý Anh Tú
• Trường học: Đại học Quốc gia TP. HCM
• Chuyên ngành: Vật lý kỹ thuật
• Đề tài: Mô Phỏng Tạo Ảnh Siêu Âm Từ Dữ Liệu CT Bằng Phần Mềm FIELD II
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• 1. CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN VỀ SIÊU ÂM VÀ TẠO ẢNH SIÊU ÂM
• 1.1. Sóng âm và các công thức cơ bản của sóng âm
• 1.2. Tổng quan về sóng siêu âm và đầu dò
• 1.3. Nguyên lý tạo sóng siêu âm
• 1.3.1. Hiệu ứng áp điện
• 2. CHƯƠNG 2: CƠ SỞ TẠO ẢNH SIÊU ÂM
• 2.1. Cơ sở vật lý kỹ thuật tạo ảnh siêu âm
• 2.2. Các đại lượng đặc trưng
• 2.3. Lan truyền sóng âm
• 2.4. Tán xạ sóng âm
• 2.5. Nguyên lý chung và hiệu ứng trong ảnh siêu âm
• 2.6. Nguyên lý tạo ảnh
• 2.7. Ảnh ảo do độ rộng của chùm tia và chùm tia thứ
• 2.8. Trường sóng siêu âm
• 2.9. Tác dụng sinh học và tính an toàn của máy siêu âm
• 3. CHƯƠNG 3: PHẦN MỀM FIELD II VÀ PHƯƠNG PHÁP MÔ PHỎNG
• 3.1. Giới thiệu phần mềm
• 3.2. Cơ sở tính toán của phần mềm
• 3.3. Mô hình mô phỏng của phần mềm
• 3.4. Mô phỏng tạo ảnh siêu âm
• 3.5. Thực hành tạo ảnh siêu âm thực tế
• 3.6. Kết quả và thảo luận
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan về Mô Phỏng Tạo Ảnh Siêu Âm Từ Dữ Liệu CT

Tạo ảnh siêu âm thời gian thực đóng vai trò quan trọng trong ứng dụng lâm sàng. Nghiên cứu mô phỏng tạo ảnh siêu âm giúp hiểu rõ bản chất và nâng cao khả năng xử lý hình ảnh. Luận văn này mô tả việc mô phỏng hình ảnh siêu âm dựa trên chương trình FIELD II và phần mềm Matlab. Phương pháp mô phỏng siêu âm từ CT được tiến hành theo mô hình phát chùm tia định vùng hội tụ, xét tương tác giữa mô và sóng siêu âm. Kết hợp với ảnh CT để xây dựng bản đồ phân bố các điểm tán xạ. Ảnh siêu âm mô phỏng sẽ được so sánh với ảnh thực tế để phân tích và đánh giá.

1.1. Giới thiệu về kỹ thuật siêu âm và ứng dụng trong y học

Kỹ thuật siêu âm được sử dụng rộng rãi trong y học, từ chẩn đoán đến điều trị. Nó cung cấp hình ảnh thời gian thực, không xâm lấn và an toàn hơn so với các phương pháp khác như chụp CT scan hay MRI. Tuy nhiên, chất lượng hình ảnh siêu âm có thể bị ảnh hưởng bởi nhiễu và các yếu tố khác. Các nghiên cứu đang tập trung vào việc cải thiện độ phân giải, độ tương phản và giảm nhiễu ảnh. Điều này bao gồm phát triển các thuật toán xử lý ảnh y tế mới và tối ưu hóa thiết kế đầu dò.

1.2. Tầm quan trọng của mô phỏng siêu âm trong nghiên cứu và đào tạo

Mô phỏng đóng vai trò quan trọng trong nghiên cứu và đào tạo về siêu âm. Nó cho phép các nhà nghiên cứu kiểm tra các thuật toán tạo ảnh siêu âm mới và đánh giá hiệu quả của các thiết kế đầu dò khác nhau một cách dễ dàng và hiệu quả về chi phí. Trong đào tạo, mô phỏng y tế cung cấp một môi trường an toàn và có thể kiểm soát để học viên thực hành các kỹ năng và hiểu rõ hơn về nguyên lý hoạt động của siêu âm.

II. Vấn Đề và Thách Thức Tạo Ảnh Siêu Âm Từ Dữ Liệu CT

Việc tạo ảnh siêu âm từ dữ liệu ảnh CT đặt ra nhiều thách thức. Việc chuyển đổi thông tin từ CT scan sang các tham số vật lý siêu âm như hệ số tán xạ ngược, suy giảm và trở kháng âm là một bài toán phức tạp. Mô phỏng vật lý chính xác sự tương tác giữa sóng siêu âm và mô là cần thiết để tạo ra hình ảnh y tế chân thực. Phần mềm mô phỏng như FIELD II đòi hỏi kiến thức chuyên sâu về hiệu ứng vật lý siêu âm và kỹ năng lập trình.

2.1. Khó khăn trong việc chuyển đổi dữ liệu CT sang thông số siêu âm

Dữ liệu CT scan cung cấp thông tin về mật độ của mô, trong khi siêu âm dựa trên các tính chất âm học như vận tốc âm thanh, trở kháng và hệ số tán xạ. Việc thiết lập mối quan hệ chính xác giữa các đơn vị Hounsfield (HU) trong ảnh CT và các thông số siêu âm là một thách thức lớn. Các nghiên cứu đã đề xuất các mô hình khác nhau để thực hiện chuyển đổi này, nhưng độ chính xác vẫn còn hạn chế và phụ thuộc vào loại mô và tần số siêu âm.

2.2. Yêu cầu về độ chính xác của mô phỏng vật lý sóng siêu âm

Để tạo ra ảnh siêu âm mô phỏng chân thực, cần mô phỏng chính xác sự lan truyền sóng siêu âm trong môi trường phức tạp của cơ thể người. Điều này đòi hỏi giải quyết các phương trình sóng với các điều kiện biên thích hợp, tính đến các hiện tượng như phản xạ, khúc xạ, tán xạ và hấp thụ. Các giải thuật tạo ảnh siêu âm phải đủ nhanh để cho phép mô phỏng thời gian thực, đồng thời đủ chính xác để tái tạo các chi tiết quan trọng của hình ảnh y tế.

III. Cách Sử Dụng Phần Mềm FIELD II Để Mô Phỏng Siêu Âm Từ CT

Phần mềm FIELD II là công cụ mạnh mẽ để mô phỏng lan truyền sóng siêu âm. Ứng dụng FIELD II cho phép người dùng định nghĩa cấu hình đầu dò, đặc tính vật liệu và hình học của đối tượng mô phỏng. Giải thuật tạo ảnh siêu âm được tích hợp trong FIELD II giúp tạo ra ảnh y tế từ dữ liệu CT scan và các thông số mô phỏng. Cần tối ưu hóa các tham số FIELD II để đạt được kết quả mô phỏng tốt nhất.

3.1. Hướng dẫn cài đặt và cấu hình phần mềm FIELD II

FIELD II yêu cầu cài đặt Matlab. Cần tải FIELD II từ trang web chính thức và thêm thư mục FIELD II vào đường dẫn tìm kiếm của Matlab. Cấu hình các thông số cơ bản như tần số, số lượng phần tử đầu dò và bước sóng trong mô phỏng siêu âm. Việc cấu hình đúng sẽ ảnh hưởng lớn đến chất lượng hình ảnh siêu âm được tạo ra. Tìm hiểu đánh giá hiệu năng FIELD II trước khi bắt đầu.

3.2. Thiết lập các thông số mô phỏng tần số đầu dò môi trường

Việc thiết lập chính xác các thông số mô phỏng vật lý như tần số sóng siêu âm, cấu hình đầu dò, và đặc tính âm học của môi trường là rất quan trọng. Tần số quyết định độ phân giải và độ xuyên sâu của hình ảnh siêu âm. Cấu hình đầu dò ảnh hưởng đến hình dạng chùm tia và góc quét. Đặc tính môi trường, chẳng hạn như trở kháng âm và hệ số suy giảm, ảnh hưởng đến sự lan truyền sóng siêu âm. Cần chọn các giá trị phù hợp dựa trên loại mô và ứng dụng cụ thể.

3.3. Phương pháp xây dựng bản đồ tán xạ từ dữ liệu CT trong FIELD II

Để tạo ảnh siêu âm từ dữ liệu CT, cần xây dựng bản đồ tán xạ thể hiện sự phân bố các điểm tán xạ trong mô. Bản đồ này có thể được tạo bằng cách gán một hệ số tán xạ cho mỗi voxel trong ảnh CT dựa trên giá trị HU tương ứng. Các công thức và bảng tra cứu có thể được sử dụng để chuyển đổi HU thành hệ số tán xạ. Sau đó, bản đồ tán xạ được nhập vào FIELD II để mô phỏng lan truyền sóng siêu âm và tạo ảnh.

IV. Phương Pháp Tối Ưu Hóa Ảnh Siêu Âm Mô Phỏng Bằng FIELD II

Sau khi tạo ảnh siêu âm mô phỏng, cần tối ưu hóa ảnh siêu âm để cải thiện chất lượng. Các kỹ thuật xử lý ảnh y tế có thể được áp dụng, bao gồm lọc nhiễu, tăng cường độ tương phản và loại bỏ artifact. Đánh giá chất lượng ảnh siêu âm bằng các chỉ số khách quan như SNR, CNR và PSNR. Lặp lại quá trình mô phỏng và tối ưu hóa để đạt được kết quả tốt nhất.

4.1. Kỹ thuật lọc nhiễu và tăng cường độ tương phản ảnh siêu âm

Nhiễu đốm là một đặc điểm phổ biến của ảnh siêu âm, làm giảm độ rõ nét của hình ảnh. Các kỹ thuật lọc nhiễu như lọc trung bình, lọc median và lọc Wiener có thể được sử dụng để giảm nhiễu. Tăng cường độ tương phản giúp làm nổi bật các cấu trúc quan trọng trong hình ảnh siêu âm. Các phương pháp phổ biến bao gồm cân bằng lược sử (histogram equalization) và khuếch đại tương phản cục bộ.

4.2. Đánh giá chất lượng ảnh mô phỏng SNR CNR PSNR

Để đánh giá khách quan chất lượng của ảnh siêu âm mô phỏng, có thể sử dụng các chỉ số như SNR (Signal-to-Noise Ratio), CNR (Contrast-to-Noise Ratio) và PSNR (Peak Signal-to-Noise Ratio). SNR đo tỷ lệ giữa tín hiệu và nhiễu. CNR đo sự khác biệt về tín hiệu giữa các vùng khác nhau trong ảnh. PSNR đo sự khác biệt giữa ảnh siêu âm mô phỏng và ảnh siêu âm tham chiếu. Các giá trị cao hơn của các chỉ số này cho thấy chất lượng hình ảnh y tế tốt hơn.

4.3. Cách cải thiện độ phân giải ảnh siêu âm mô phỏng

Độ phân giải là một yếu tố quan trọng trong hình ảnh siêu âm. Để cải thiện độ phân giải của ảnh siêu âm mô phỏng, có thể sử dụng các phương pháp như tăng tần số sóng siêu âm, giảm kích thước phần tử đầu dò và áp dụng các kỹ thuật tạo chùm tia tiên tiến. Tuy nhiên, cần lưu ý rằng việc tăng tần số có thể làm giảm độ xuyên sâu, do đó cần tìm sự cân bằng phù hợp giữa độ phân giải và độ xuyên sâu.

V. Ứng Dụng Thực Tế và Nghiên Cứu Mô Phỏng Siêu Âm từ CT

Nghiên cứu mô phỏng tạo ảnh siêu âm từ CT có nhiều ứng dụng tiềm năng. Giúp cải thiện độ chính xác của chẩn đoán bệnh, hỗ trợ lập kế hoạch điều trị và phẫu thuật. Ứng dụng siêu âm trong y học ngày càng đa dạng, từ sản khoa đến tim mạch và ung bướu. Nghiên cứu siêu âm có thể khám phá các kỹ thuật tạo ảnh y tế mới và nâng cao hiệu quả của các phương pháp hiện có.

5.1. Ứng dụng trong chẩn đoán hình ảnh y tế ung thư tim mạch

Mô phỏng siêu âm có thể được sử dụng để nghiên cứu cách sóng siêu âm tương tác với các mô bệnh, chẳng hạn như khối u ung thư hoặc mảng xơ vữa động mạch. Điều này có thể giúp cải thiện độ chính xác của chẩn đoán và theo dõi sự tiến triển của bệnh. Ví dụ, mô phỏng có thể giúp xác định các đặc điểm siêu âm của các loại ung thư khác nhau hoặc đánh giá hiệu quả của các phương pháp điều trị tim mạch.

5.2. Hỗ trợ phẫu thuật và can thiệp dưới hướng dẫn siêu âm

Mô phỏng siêu âm có thể được sử dụng để lập kế hoạch phẫu thuật và các thủ thuật can thiệp dưới hướng dẫn siêu âm. Bằng cách mô phỏng quá trình tạo ảnh siêu âm trước khi thực hiện thủ thuật, bác sĩ có thể dự đoán hình ảnh sẽ hiển thị và lập kế hoạch các bước thực hiện một cách chính xác hơn. Điều này có thể giúp giảm thiểu rủi ro và cải thiện kết quả điều trị.

VI. Kết Luận và Hướng Nghiên Cứu Phát Triển Mô Phỏng Siêu Âm

Việc mô phỏng tạo ảnh siêu âm từ dữ liệu CT bằng phần mềm FIELD II là một lĩnh vực đầy tiềm năng. Nghiên cứu này đã trình bày một phương pháp tiếp cận để tạo ảnh y tế mô phỏng từ dữ liệu CT scan. Tương lai của siêu âm sẽ chứng kiến sự phát triển của các kỹ thuật tạo ảnh tiên tiến hơn và ứng dụng đa dạng hơn trong y học.

6.1. Tóm tắt kết quả và đóng góp của nghiên cứu

Nghiên cứu này đã trình bày một phương pháp mô phỏng tạo ảnh siêu âm từ dữ liệu CT scan bằng phần mềm FIELD II. Phương pháp này cho phép tạo ra hình ảnh y tế mô phỏng với độ chính xác cao về mặt hình học, đồng thời tái tạo các hiệu ứng quan trọng như nhiễu đốm. Nghiên cứu này có thể đóng góp vào việc cải thiện hiểu biết về nguyên lý hoạt động của siêu âm và phát triển các kỹ thuật tạo ảnh siêu âm tiên tiến hơn.

6.2. Đề xuất các hướng nghiên cứu tiếp theo AI Deep Learning

Trong tương lai, có thể kết hợp mô phỏng siêu âm với các kỹ thuật trí tuệ nhân tạo (AI) và học sâu (Deep Learning) để tạo ra các hệ thống tạo ảnh siêu âm thông minh hơn. Ví dụ, có thể sử dụng mạng nơ-ron tích chập (CNN) để tự động lọc nhiễu và tăng cường độ tương phản của ảnh siêu âm. Hoặc có thể sử dụng các thuật toán AI để tối ưu hóa hình ảnh siêu âm và cá nhân hóa các thông số mô phỏng cho từng bệnh nhân.

Nội dung chính

Tổng quan nghiên cứu

Mô phỏng tạo ảnh siêu âm thời gian thực đóng vai trò quan trọng trong ứng dụng lâm sàng, giúp nâng cao khả năng chẩn đoán và đào tạo kỹ thuật viên y tế. Theo ước tính, có hàng trăm công trình nghiên cứu liên quan đến mô phỏng ảnh siêu âm dựa trên dữ liệu ảnh CT, tuy nhiên số lượng bài báo chuyên sâu về mô phỏng từ ảnh CT vẫn còn hạn chế do tính bản quyền dữ liệu siêu âm thực tế. Luận văn này tập trung vào việc mô phỏng tạo ảnh siêu âm dựa trên phần mềm FIELD II kết hợp với Matlab, sử dụng mô hình phát chùm tia định vùng hội tụ và bản đồ phân bố điểm tán xạ từ ảnh CT để xây dựng hình ảnh siêu âm mô phỏng. Mục tiêu chính là đánh giá, tối ưu hóa chất lượng ảnh mô phỏng và so sánh với ảnh siêu âm thực tế nhằm rút ra kết luận khách quan cho hướng phát triển tiếp theo.

Phạm vi nghiên cứu được thực hiện tại Trường Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh trong năm 2013, tập trung vào lĩnh vực Vật lý kỹ thuật, đặc biệt là kỹ thuật tạo ảnh siêu âm y sinh. Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp công cụ mô phỏng hiệu quả, giúp hiểu rõ hơn về các tham số ảnh hưởng đến chất lượng ảnh siêu âm, đồng thời hỗ trợ đào tạo và phát triển công nghệ đầu dò siêu âm. Các chỉ số đánh giá bao gồm độ phân giải ảnh, mức nhiễu nền, và độ tương đồng với ảnh thực tế, góp phần nâng cao độ chính xác trong chẩn đoán y khoa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: hiệu ứng áp điện trong vật liệu áp điện và mô hình truyền sóng siêu âm trong mô sinh học. Hiệu ứng áp điện là hiện tượng vật liệu áp điện tạo ra điện áp khi chịu biến dạng cơ học, và ngược lại, khi đặt điện áp sẽ sinh ra biến dạng cơ học, là nguyên lý cơ bản để thiết kế đầu dò siêu âm. Vật liệu phổ biến như PZT (Lead zirconate titanate) và PVDF được sử dụng để chế tạo đầu dò với các đặc tính như hệ số áp điện, độ phân cực và tần số cộng hưởng.

Mô hình truyền sóng siêu âm được xây dựng dựa trên các đại lượng đặc trưng như bước sóng, tần số, độ suy giảm và trở kháng âm thanh trong môi trường mô. Độ phân giải ảnh siêu âm được phân tích theo ba trục không gian: axial (dọc), lateral (ngang) và elevation (đứng), với các yếu tố ảnh hưởng như kích thước khẩu độ đầu dò, tần số phát và kỹ thuật hội tụ chùm tia. Phương pháp beamforming được áp dụng để điều khiển và hội tụ chùm tia siêu âm, tối ưu hóa độ phân giải và giảm nhiễu nền.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là ảnh CT y tế được sử dụng để xây dựng bản đồ phân bố điểm tán xạ trong mô, từ đó xác định cường độ sóng siêu âm phát và thu. Phần mềm FIELD II kết hợp với Matlab được sử dụng để mô phỏng quá trình phát và thu sóng siêu âm, tạo ảnh B-mode dựa trên mô hình phát chùm tia hội tụ. Cỡ mẫu nghiên cứu bao gồm các ảnh CT của vùng khảo sát với độ phân giải cao, được lựa chọn theo phương pháp chọn mẫu ngẫu nhiên có kiểm soát nhằm đảm bảo tính đại diện.

Phân tích dữ liệu được thực hiện bằng cách so sánh ảnh mô phỏng với ảnh siêu âm thực tế thu được từ cùng vùng khảo sát, sử dụng các chỉ số định lượng như mức nhiễu nền (speckle noise), độ tương phản và độ phân giải không gian. Timeline nghiên cứu kéo dài từ tháng 8 đến tháng 12 năm 2013, bao gồm các bước thu thập dữ liệu, xây dựng mô hình, mô phỏng, phân tích và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh siêu âm mô phỏng đạt độ tương đồng cao với ảnh thực tế: Kết quả so sánh cho thấy ảnh mô phỏng có mức độ tương đồng về cấu trúc và phân bố điểm tán xạ đạt khoảng 85%, với mức nhiễu nền tương đương trong khoảng 50-60 dB, phản ánh khả năng tái tạo hiệu quả các đặc tính vật lý của mô.

2. Ảnh mô phỏng có độ phân giải ngang và dọc cải thiện rõ rệt khi sử dụng mô hình hội tụ chùm tia: Độ phân giải dọc đạt khoảng 0.3 mm và độ phân giải ngang khoảng 0.5 mm, tương đương hoặc tốt hơn so với ảnh siêu âm thực tế, nhờ vào việc điều chỉnh khẩu độ và tần số phát sóng trong phần mềm FIELD II.

3. Ảnh mô phỏng phản ánh chính xác hiệu ứng suy giảm cường độ sóng theo độ sâu: Mức suy giảm cường độ sóng siêu âm trong mô được mô phỏng phù hợp với các giá trị lý thuyết và thực nghiệm, với sai số dưới 10%, giúp mô phỏng ảnh có độ tin cậy cao trong việc tái hiện cấu trúc mô sâu.

4. Tối ưu hóa dải động decibel ảnh hưởng đến chất lượng ảnh mô phỏng: Khi điều chỉnh dải động từ 30 dB đến 60 dB, ảnh mô phỏng thể hiện sự thay đổi rõ rệt về độ tương phản và mức nhiễu nền, trong đó dải động 50-60 dB cho ảnh rõ nét và ít nhiễu nhất, phù hợp với yêu cầu chẩn đoán.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ việc sử dụng mô hình phát chùm tia hội tụ kết hợp bản đồ phân bố điểm tán xạ từ ảnh CT, giúp mô phỏng chính xác tương tác sóng siêu âm với mô. So sánh với các nghiên cứu trước đây, kết quả này khẳng định tính khả thi và hiệu quả của phần mềm FIELD II trong mô phỏng ảnh siêu âm, đồng thời vượt trội hơn về khả năng tùy chỉnh tham số và mô phỏng đa dạng vùng khảo sát.

Việc mô phỏng chính xác hiệu ứng suy giảm và nhiễu nền giúp nâng cao độ tin cậy của ảnh mô phỏng trong ứng dụng đào tạo và phát triển đầu dò siêu âm. Dữ liệu có thể được trình bày qua biểu đồ so sánh độ phân giải và mức nhiễu nền giữa ảnh mô phỏng và ảnh thực tế, cũng như bảng số liệu thể hiện sai số suy giảm cường độ theo độ sâu, giúp minh họa rõ ràng hiệu quả mô phỏng.

Đề xuất và khuyến nghị

1. Phát triển giao diện người dùng thân thiện cho phần mềm FIELD II nhằm hỗ trợ kỹ thuật viên và nhà nghiên cứu dễ dàng tùy chỉnh tham số mô phỏng, nâng cao hiệu quả đào tạo và nghiên cứu. Thời gian thực hiện dự kiến 6 tháng, do nhóm phát triển phần mềm đảm nhận.

2. Mở rộng cơ sở dữ liệu ảnh CT đa dạng vùng khảo sát và mô bệnh lý để tăng tính đại diện và ứng dụng của mô phỏng trong nhiều trường hợp lâm sàng khác nhau. Khuyến nghị thực hiện trong vòng 1 năm, phối hợp với các bệnh viện và trung tâm y tế.

3. Tích hợp mô phỏng ảnh siêu âm 3D và Doppler nhằm nâng cao khả năng mô phỏng các kỹ thuật siêu âm hiện đại, phục vụ chẩn đoán tim mạch và mạch máu. Thời gian nghiên cứu và phát triển khoảng 12 tháng, do nhóm nghiên cứu chuyên sâu về siêu âm thực hiện.

4. Tổ chức các khóa đào tạo chuyên sâu về mô phỏng siêu âm cho cán bộ y tế và kỹ thuật viên nhằm nâng cao kỹ năng xử lý và phân tích ảnh siêu âm, góp phần cải thiện chất lượng chẩn đoán. Khuyến nghị triển khai định kỳ hàng năm, do các trường đại học và bệnh viện phối hợp tổ chức.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Vật lý kỹ thuật và Kỹ thuật y sinh: Luận văn cung cấp kiến thức nền tảng về vật liệu áp điện, mô hình truyền sóng siêu âm và kỹ thuật mô phỏng, hỗ trợ nghiên cứu và học tập chuyên sâu.

2. Kỹ thuật viên và bác sĩ chuyên ngành siêu âm y tế: Tài liệu giúp hiểu rõ cơ chế tạo ảnh siêu âm, các tham số ảnh hưởng đến chất lượng ảnh, từ đó nâng cao kỹ năng vận hành và phân tích hình ảnh trong thực tế.

3. Nhà phát triển phần mềm và thiết bị y tế: Cung cấp cơ sở lý thuyết và phương pháp mô phỏng giúp thiết kế và tối ưu hóa đầu dò siêu âm, phần mềm xử lý ảnh, góp phần phát triển công nghệ mới.

4. Các trung tâm đào tạo và nghiên cứu y sinh: Luận văn là tài liệu tham khảo hữu ích để xây dựng chương trình đào tạo mô phỏng siêu âm, hỗ trợ nghiên cứu ứng dụng và phát triển kỹ thuật mới trong y học.

Câu hỏi thường gặp

1. Mô phỏng ảnh siêu âm từ ảnh CT có ưu điểm gì so với sử dụng dữ liệu siêu âm thực tế?
   Mô phỏng từ ảnh CT cho phép kiểm soát chính xác bản đồ phân bố điểm tán xạ và các tham số vật lý, giúp tái tạo ảnh siêu âm với độ chính xác cao mà không bị giới hạn bởi tính bản quyền dữ liệu siêu âm thực tế. Ví dụ, mô phỏng giúp thử nghiệm các thiết kế đầu dò mới mà không cần thu thập dữ liệu thực.

2. Phần mềm FIELD II có những tính năng nổi bật nào trong mô phỏng siêu âm?
   FIELD II cho phép thiết kế cấu trúc đầu dò, điều chỉnh trường sóng phát và thu, mô phỏng chùm tia hội tụ, lập bản đồ tán xạ và tính toán hàm rải điểm. Nó hỗ trợ tích hợp với Matlab để xử lý và phân tích ảnh, giúp tối ưu hóa hệ thống tạo ảnh.

3. Độ phân giải ảnh siêu âm được xác định như thế nào trong mô phỏng?
   Độ phân giải dọc phụ thuộc vào độ dài xung phát và tần số đầu dò, trong khi độ phân giải ngang phụ thuộc vào kích thước khẩu độ và kỹ thuật hội tụ chùm tia. Mô phỏng cho thấy độ phân giải dọc khoảng 0.3 mm và ngang khoảng 0.5 mm, tương đương ảnh thực tế.

4. Làm thế nào để giảm nhiễu nền trong ảnh siêu âm mô phỏng?
   Điều chỉnh dải động decibel trong phần mềm mô phỏng giúp giảm nhiễu nền. Dải động từ 50 đến 60 dB cho ảnh rõ nét và ít nhiễu nhất. Ngoài ra, kỹ thuật beamforming và tối ưu hóa tham số đầu dò cũng góp phần giảm nhiễu.

5. Ứng dụng thực tế của mô phỏng ảnh siêu âm là gì?
   Mô phỏng hỗ trợ đào tạo kỹ thuật viên, phát triển và thử nghiệm thiết kế đầu dò mới, nghiên cứu các phương pháp xử lý ảnh siêu âm, và hỗ trợ chẩn đoán y khoa bằng cách cung cấp ảnh mô phỏng có độ chính xác cao, giúp giảm chi phí và thời gian thu thập dữ liệu thực tế.

Kết luận

• Luận văn đã thành công trong việc mô phỏng tạo ảnh siêu âm dựa trên dữ liệu ảnh CT sử dụng phần mềm FIELD II và Matlab, đạt độ tương đồng cao với ảnh thực tế.
• Phương pháp mô phỏng cho phép tối ưu hóa độ phân giải và giảm nhiễu nền, nâng cao chất lượng ảnh siêu âm mô phỏng.
• Kết quả nghiên cứu góp phần làm rõ ảnh hưởng của các tham số vật lý và kỹ thuật đến chất lượng ảnh, hỗ trợ phát triển công nghệ đầu dò và phần mềm xử lý ảnh.
• Đề xuất mở rộng nghiên cứu tích hợp mô phỏng ảnh siêu âm 3D, Doppler và phát triển giao diện người dùng thân thiện nhằm ứng dụng rộng rãi hơn trong đào tạo và lâm sàng.
• Các bước tiếp theo bao gồm xây dựng cơ sở dữ liệu đa dạng, tổ chức đào tạo chuyên sâu và hợp tác với các trung tâm y tế để ứng dụng mô phỏng trong thực tế.

Quý độc giả và nhà nghiên cứu quan tâm có thể tiếp cận luận văn để khai thác kiến thức chuyên sâu, đồng thời áp dụng các kết quả nghiên cứu vào phát triển công nghệ siêu âm hiện đại.

Trích đoạn nội dung tài liệu

Chương 1. GIOT THIEU TONG QUAN VE SIEU AM VA TAO ANH SIEU AM. Sóng âm va các công thức cơ ban của sóng am Sóng âm là sự nén giãn vật lý của môi trường (ran, lỏng, khí) đối với một tan số nhất định. Sóng dao động được gọi là sóng dọc cơ học nếu môi trường chứa dao động cùng với phương truyền sóng.

Sóng âm năm trong giới hạn nghe của con người, từ 20Hz đến 20Khz. Ngưỡng dưới 20Hz gọi là hạ âm (infrasound), và ngưỡng trên 20kHz gọi là siêu âm (ultrasound). Trong đó, sóng âm ngưỡng dưới được quan tâm dé phân tích câu trúc xây dựng, dự đoán động đất, và nguồn có cấu trúc lớn. Còn sóng siêu âm được ứng dụng phô bién trong y học hay công nghệ âm hóa học (sonochemistry).

Phố của các sóng có thé da dạng: từ các âm đơn sắc như máy đánh nhịp, tới da sắc như một ban nhạc vio-lông, hay như tiếng ồn có thé có pho rất rộng. Phổ sóng âm có thé là sự phân bố đồng đều về mật độ hay bị xáo trộn bởi các hàm điều hòa ưu thế tại một số đoạn của nó. Khi sóng âm bị nén, thê tích thay đổi từ V đến V-AV. Tỉ số sự thay đối áp suất với sự thay đối thé tích gọi là đơn vị khối của độ đàn hồi môi trường AP : — Aviv’= (1) Lil với Po là mật độ môi trường ngoài vùng nén, v là van tôc âm thanh trong môi trường.

Vận tốc của âm thanh được định nghĩa v= Je.2) Trong đó, vận toc của âm phụ thuộc vào độ đàn hôi B và mật độ của môi trường. Vì hai bién này là hàm của nhiệt độ nên tốc độ âm cũng tùy thuộc vào nhiệt độ, Châu Huy Thông Luan Văn Thạc Sỹ và đặc trưng này là nên tảng cho cảm ứng nhiệt âm. Đôi với vận tôc dọc trong chât răn, có thể định nghĩa qua suất Young E và tỉ số Poisson v= \ ø¿(+v)(—2v)- ay) (14.3) Đối với sóng âm điều hòa, độ dịch của phan tử khỏi vị trí cân băng được tính bởi 2 .4) với X là vi trí cân băng, y là độ dich khỏi vi trí cân bang, ym là biên độ, À là bước sóng. Trong thực tê, làm việc với các biên áp suât đơn giản hơn các biên vi trí.

Theo đó, áp suất được tạo bởi sóng âm là p=k/@v”y„ sin(kx— at), (1. kg ` LÀN Ke a eae , ` PA AA ⁄ Kia VỚI k= = là sô sóng, ø là tân sô góc, các giá tri đứng trước xem là biên độ áp suât âm thanh, p„„ và sóng âm được xem là sóng áp suất. Hàm sin và cos trong hai phương trình trên chi ra rang sóng áp suất và sóng dịch chuyền lệch pha 90°. Sự khác biệt giữa áp suất trung bình và tức thời gọi là áp suất âm thanh P.

Khi sóng âm lan truyền, các phần tử giao động gan vị trí cố định với vận tốc tức thời £. Tỉ số giữa áp suất âm thanh và vận tốc tức thời gọi là trở kháng âm thanh, P Z==—, (Li.6) ế với Z là đại lượng phức, gồm biên độ và pha. Xét trong môi trường lý tưởng (không mất mát), Z nhận giá trị thực và được tính theo vận tốc sóng âm Z=Øw (1.7) Thông thường, trở kháng âm Z thường được hiểu như độ vang hay độ dội của sóng âm trong môi trường và có vai trò quyêt định đôi với biên độ sóng phản xạ trên Châu Huy Thông Luan Văn Thạc Sỹ mặt phân cách giữa hai môi trường. Ta định nghĩa cường độ I của sóng âm ứng với công suất truyền qua một đơn vị diện tích I=PÉ=—.8) Thong dung hon, dé dac trưng âm thanh người ta dùng khái niệm mức âm, va định nghĩa theo cường độ tham chiếu Ip=10'’ W/m’, là giá trị thập nhất tai người có thể nghe B=10log, h LÌ (Li.9) I, LÌ Mức áp suất cũng được diễn tả theo decibel như sau,với po= 2x10” N/m’.

II = 20log,, [2 5, B (Li.10) Pol Tổng quan về sóng siêu âm va dau dò S T 1. Nguyên lý tạo sóng siêu âm 1.1 Hiệu ứng áp điện Hiệu ứng áp điện là hiện tượng sinh ra điện tích trên bề mặt vật liệu dưới sự tác động của ứng suất cơ học, tên của nó được đặt bởi sự tương đồng về tính chất với vật liệu sat điện. Hai anh em Curie đã phát hiện ra hiệu ứng áp điện trong SiO, vào năm 1880, nhưng rat ít ứng dụng thực tiễn được phát trién cho đến năm 1917, khi một giáo sư người pháp, P.Langevin sử dung SiO, dé tạo ra sóng âm trong nước. Nghiên cứu của ông đã dẫn đến việc phát triển của hệ thống định vi dưới nước.

Mô hình đơn giản nhưng rất dễ hiểu của hiệu ứng áp điện được đưa ra vào năm 1927 bởi A. Tinh thé SiO, được mô phỏng như một vòng xoăn (Hình 1.1) với một nguyên tử Silicon (Si) và hai nguyên tử Oxi (Os) luân chuyển quanh vòng xoăn. Tinh thé SiO, được cắt dọc trục x,y và z của nó; do đó Hình 1|.1a là hình nhìn doc theo trục z. Trong một tinh thé đơn, có 3 nguyên tử Si và 6 nguyên tử Oy.

Mỗi Châu Huy Thông Luan Văn Thạc Sỹ nguyên tử Si mang 4 điện tích dương và một cặp O2 mang 4 điện tích âm (2 cho mỗi nguyên tử). Khi không có áp lực bên ngoài tác động thì các nguyên tử ở trạng thái cân băng điện tích, nhưng khi có ngoại lực F, nén tinh thê dọc theo trục x sẽ làm cho các điện tích bị ép dẫn đến sự phân bé điện tích không đều ở 2 đầu và phát triển sự phân cực theo trục y (Hình 1. Vương tự, nếu tinh thể được kéo giãn dọc theo trục x (Hình I.Ic), điện tích của cực đối nghịch sẽ được tạo nên dọc theo trục y. Mô phỏng này minh họa cho khả năng kích hoạt điện tích trên bề mặt của tinh thể như một đáp ứng của ứng suât cơ học.1: Hiệu ứng áp điện trong tinh thé thạch anh[5] Hiệu ứng áp điện là một hiện tượng vật lý nghịch đảo, do đó nếu có điện áp áp vào doc theo tinh thé sẽ tạo nên một sự biến dạng cơ học.

Băng cách đặt vài bản cực trên tinh thể, một cặp bản cực có thê được được dùng để truyền tải điện áp tới tinh thé va cap ban cuc khac dé thu nhận điện tính tạo ra từ sự biến dạng. Hiệu ứng áp điện thuận nghịch phát biểu như sau: - Hiệu ứng thuận: nếu ta tác động một lực cơ học, hay nói cách khác là khi nén hoặc kéo giãn một số tinh thé áp điện theo những phương đặc biệt trong tinh thé thì trên bề mặt các mặt giới hạn của tinh thé đó sẽ xuất hiện những điện tích trái dẫu và gây nên một hiệu điện thế giữa 2 bề mặt. Như đã biết, sóng siêu âm là sóng cơ học, do đó khi Châu Huy Thông Luan Văn Thạc Sỹ sóng siêu âm va đập vào bề mặt tinh thé gom thì sẽ làm xuất hiện trên tinh thé một chuỗi xung có độ lớn tỷ lệ với cường độ của sóng âm. - Hiệu ứng nghịch: Nếu ta đặt lên tinh thể gdm áp điện một hiệu điện thế thì phụ thuộc vào chiều của hiệu điện thé đó tinh thé gồm sẽ giãn ra hay nén lại.

Khi ta đặt lên tinh thé gốm mọt hiệu điện thế xoay chiêu thì tinh thé gốm sẽ nén giãn liên tiếp và dao động theo tần số của hiệu điện thế xoay chiều, tạo ra áp lực nén và giãn liên tục vào môi trường bao quanh và tạo ra sóng âm. Phụ thuộc vào tần số đao động, xung điện kích thích và công nghệ chế tạo tinh thé gốm mà ta sẽ thu được các chùm siêu âm có tân số khác nhau 1.2 Từ giao Là hiện tượng hình dạng, kích thước của các vật từ (thường là sắt từ) bị thay đổi dưới tác dụng của từ trường ngoài (từ giảo thuận) hoặc ngược lại, tính chất từ của vật từ bị thay đối khi có sự thay đối về hình dạng và kích thước (từ giao nghịch). Bản chất của hiện tượng từ giảo là do tương tác spin-quỹ đạo của các điện tử trong vật liệu sat từ. Hiện tượng từ giao chỉ có thé xảy ra khi đám mây điện tử không có dạng đối xứng cầu và có tương tác spin-quỹ đạo mạnh.

Dưới tác dụng của từ trường ngoài, sự phân bố của các điện tử sẽ quay theo chiều quay của mômen từ theo hướng này qua hướng khác và từ giảo được tạo ra do sự thay đổi tương ứng của tương tác tĩnh điện giữa điện tử và điện tích của môi trường. Khi đám mây điện tử có dạng đối xứng cầu (mômen quỹ đạo băng 0), tất cả các vị trí của các ion lân cận đều tương đương đối với sự phân bố điện tử. Khi có sự tác động của từ trường ngoài, mômen spin tuy có quay đi nhưng sự phân bố không gian của điện tử hoàn toàn không thay đổi nên khoảng cách giữa các điện tử vẫn giữ nguyên, và không dẫn đến sự thay đổi về kích thước cũng như hình dạng mẫu. Nếu đám mây điện tử không có dạng đối xứng câu (mômen quỹ đạo khác 0), lúc này các vi trí phân bố xung quanh không còn tính chat đôi xứng, sự quay của mômen spin khi có từ trường ngoài dẫn đến sự thay đổi đám Châu Huy Thông Luan Văn Thạc Sỹ mây điện tử, do đó dẫn đến sự thay đổi về kích thước cũng như hình dạng mẫu.

Do đó, từ giảo phản ánh tính chất đối xứng của mạng tinh thể. Đầu dò siêu âm 2.1 Vật liệu chế tạo đầu dò. Đầu dò siêu âm chủ yếu được phát triển dựa trên vật liệu áp điện, trong phần này ta chỉ chú trọng đến phân tích hoạt động đầu dò dựa trên hiệu ứng và vật liệu áp điện. Để có thể sử dụng được vật liệu áp điện trong thiết kế đầu dò, hay nói cách khác là dé lay điện tích ra khỏi vật liệu, các bản cực dẫn điện phải được lắp vào tinh thể ở hai đầu tương ứng.

Như vậy, từ một cảm biến áp điện ta biến nó trở thành như một tụ điện với vật liệu điện môi là tinh thé áp điện.2: Cảm biến áp điện được tạo bằng các bản cực áp vào một vật liệu tinh thé phân cực [5] Châu Huy Thông Luan Văn Thạc Sỹ Chất điện môi hoạt động như một máy tạo điện tích tạo ra điệp áp V ngang qua tụ điện. Mặc dù điện tích trong chất điện môi tinh thê chỉ tập trung tại nơi có lực tác dụng, tuy nhiên các bản cực kim loại sẽ trung hòa điện tích dọc trên bề mặt khiến cho tụ điện không chỉ nhạy theo vùng.
