Giới thiệu dự án

Động cơ không đồng bộ ba pha rotor lồng sóc (Induction Motor - IM) chiếm khoảng 70%–80% tổng điện năng tiêu thụ trong khu vực công nghiệp toàn cầu nhờ kết cấu bền bỉ, chi phí sản xuất tối ưu và yêu cầu bảo dưỡng thấp. Tuy nhiên, trước áp lực nâng cao tiêu chuẩn hiệu suất năng lượng quốc tế (IE2, IE3 theo tiêu chuẩn IEC 60034-30-1) cùng mục tiêu giảm phát thải carbon, việc thiết kế máy điện đòi hỏi sự chuyển dịch từ các công thức giải tích kinh nghiệm truyền thống sang quy trình mô phỏng số đa trường vật lý chuyên sâu.

Phương pháp thiết kế máy điện truyền thống dựa trên các hệ số kinh nghiệm tra bảng thường có biên độ sai số cơ học - nhiệt - từ tương đối lớn, dẫn đến việc phải chế tạo nhiều phiên bản mẫu thử (prototyping iterations), làm tăng chi phí R&D từ 35%–50% và kéo dài chu kỳ phát triển sản phẩm lên tới hàng tháng. Hơn nữa, phương pháp giải tích đơn thuần không phản ánh đầy đủ hiện tượng bão hòa mạch từ phi tuyến cục bộ tại răng stator/rotor, hiệu ứng dòng xoáy (Eddy current losses) và sự phân bố nhiệt độ phức tạp trên các thành phần cuộn dây.

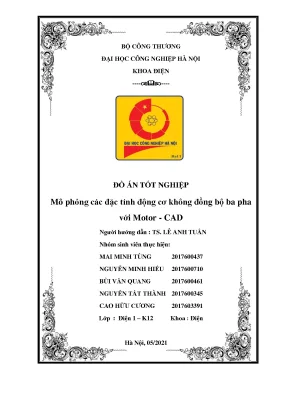

Đồ án tốt nghiệp "Mô phỏng các đặc tính động cơ không đồng bộ ba pha với Motor-CAD" giải quyết triệt để bài toán trên bằng cách kết hợp phương pháp giải tích hình học máy điện cổ điển với bộ công cụ mô phỏng phần tử hữu hạn (Finite Element Analysis - FEA) đa vật lý tiên tiến trên nền tảng Ansys Motor-CAD.

+-------------------------------------------------------------------------------+
|                        MỤC TIÊU DỰ ÁN ĐẶT RA                                  |
+---+---------------------------------------------------------------------------+
| 1 | Thiết kế giải tích toàn diện động cơ 3 pha rotor lồng sóc 7.5 kW (4 cực). |
| 2 | Xây dựng mô hình số 2D/3D tham số hóa đa trường vật lý trên Motor-CAD.    |
| 3 | Khảo sát đặc tính điện từ (Emag), mạng nhiệt (Therm), truyền động (Lab).  |
| 4 | Kiểm chứng sai số giữa mô hình giải tích lý thuyết và mô phỏng số FEA.  |
+---+---------------------------------------------------------------------------+

Giải pháp sử dụng phần mềm Ansys Motor-CAD v14.0 cho phép phân tích tức thời 4 module tích hợp: Điện từ trường (Emag), Mạng điện trở nhiệt tập trung (Therm), Bản đồ hiệu suất chu trình truyền động (Lab) và Ứng suất cơ học rotor (Mech). Kết quả kỳ vọng đạt được là mẫu thiết kế động cơ 7.5 kW đạt hiệu suất định mức $\eta \ge 87.5%$, hệ số công suất $\cos\varphi \ge 0.86$, bội số dòng khởi động $I_{LR}/I_{1n} \le 7.0$, bội số mô-men khởi động $T_{LR}/T_n \ge 2.0$, và rút ngắn trên 75% thời gian đánh giá thiết kế so với chu trình thử nghiệm vật lý.

Phạm vi nghiên cứu tập trung vào động cơ công nghiệp trung bình 7.5 kW, vỏ kín tự làm mát bằng cánh quạt ngoài (TEFC - Totally Enclosed Fan Cooled), cấp cách điện B, điện áp định mức 380V/220V (Y/$\Delta$) ở tần số lưới 50 Hz. Giới hạn đề tài không bao gồm phân tích dao động âm học (NVH) 3D chuyên sâu và thực nghiệm phá hủy trên băng thử tải thực tế.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật máy điện, các kỹ sư đối mặt với bài toán tối ưu hóa đa mục tiêu giữa kích thước, vật liệu, hiệu suất và khả năng giải nhiệt.

Phương pháp Ưu điểm Nhược điểm Chi phí & Thời gian
Giải tích thuần túy (Manual Analytical) Tính toán nhanh, không yêu cầu bản quyền phần mềm cao cấp. Bỏ qua hiệu ứng bão hòa cục bộ, sai số nhiệt lớn, phụ thuộc nặng vào hệ số tra bảng. Chi phí phần mềm thấp, chi phí thử nghiệm mẫu vật lý rất cao (3-5 tháng).
Phần tử hữu hạn đa năng (Ansys Maxwell / COMSOL) Độ chính xác 2D/3D cực cao, phân tích chi tiết biên trường điện từ phức tạp. Thời gian chia lưới (meshing) và giải nghiệm (solving) rất lâu (hàng giờ đến hàng ngày), khó liên kết nhanh với mạng nhiệt. Yêu cầu trạm máy tính cấu hình cao, nhân lực chuyên môn sâu về vi phân phần tử.
Chuyên dụng đa vật lý (Ansys Motor-CAD) Tham số hóa hình học tự động, đồng giải quyết Điện từ - Nhiệt - Lab - Cơ trong vài giây/phút, tích hợp sẵn mạng nhiệt 3D và thuật toán điều khiển. Phân tích 3D phức tạp dựa trên quy đổi tương đương kết hợp FEA 2D + Mạng tham số tập trung (Lumped Parameter). Tối ưu hóa chu kỳ R&D, tốc độ lặp thiết kế cao, tiết kiệm chi phí thử nghiệm.

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must-have: Công suất trục $P_n = 7.5\text{ kW}$, điện áp dây $U_n = 380\text{V}$, số đôi cực $p=2$ ($n_1 = 1500\text{ rpm}$), rãnh stator hình quả lê tối ưu tỷ lệ điền đầy $K_{fill} \approx 0.4$, thanh dẫn rotor nhôm đúc nguyên khối.
  • Should-have: Tỷ lệ rút ngắn bước quấn $y/\tau = 7/9$ nhằm triệt tiêu hoàn toàn sóng hài bậc 5 và giảm thiểu sóng hài bậc 7.
  • Could-have: Tích hợp bộ giải tự động trích xuất bản đồ hiệu suất (Efficiency Map) trên toàn dải tốc độ – mô-men xoắn.
  • Won't-have: Mô hình hóa 3D động lực học dòng chất lưu giải nhiệt (CFD) mức vi mô cho từng bọt khí cuộn đầu bối dây.

Thách thức kỹ thuật cốt lõi là kiểm soát mật độ từ thông bão hòa tại răng stator ($B_{ts} \le 1.6\text{T}$) và răng rotor ($B_{tr} \le 1.61\text{T}$) mà không làm tăng quá mức kích thước lõi thép hoặc giảm tiết diện hữu dụng của rãnh dây.

Thiết kế hệ thống

Kiến trúc tổng thể của hệ thống tính toán và mô phỏng được tổ chức theo quy trình khép kín:

+-----------------------------------------------------------------------------------+
|                        KIẾN TRÚC MÔ HÌNH THIẾT KẾ & MÔ PHỎNG                      |
+-----------------------------------------------------------------------------------+
                                          |
  [Thông số đầu vào: Pn=7.5kW, Un=380V, f=50Hz, 2p=4, Cấp cách điện B, Vỏ TEFC]
                                          |
                                          v
+-----------------------------------------------------------------------------------+
| 1. KHỐI TÍNH TOÁN GIẢI TÍCH HÌNH HỌC (ANALYTICAL SIZING SCRIPT)                  |
|    - Đường kính ngoài/trong Stator: Dout = 225 mm, Dis = 140 mm                   |
|    - Chiều dài lõi sắt: L = 110 mm, Khe hở không khí: g = 0.35 mm                 |
|    - Cuộn dây: Ns = 36 rãnh, q = 3, y/tau = 7/9, Kw1 = 0.9019, W1 = 156 vòng/pha  |
|    - Rãnh Rotor: Nr = 30 rãnh, thanh dẫn nhôm Ab = 106.7 mm2                      |
+-----------------------------------------------------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
| 2. MÔI TRƯỜNG MÔ PHỎNG ĐA VẬT LÝ ANSYS MOTOR-CAD (v14.x / v15.x)                  |
|   +-------------------+  +-------------------+  +-------------------------------+ |
|   | Module EMAG       |  | Module THERM      |  | Module LAB                    | |
|   | - Bộ giải 2D FEA  |  | - Mạng nhiệt 3D   |  | - Bản đồ tổn hao/hiệu suất    | |
|   | - Mật độ từ thông |  |   tham số tập     |  | - Đặc tính Moment/Tốc độ      | |
|   | - Dòng điện, hỗ cảm| |   trung (Lumped)  |  | - Phân tích chu trình tải     | |
|   +-------------------+  +-------------------+  +-------------------------------+ |
|                                          |                                        |
|   +--------------------------------------------------------------------------+    |
|   | Module MECH: Phân tích ứng suất cơ học Von-Mises ly tâm trên Rotor       |    |
|   +--------------------------------------------------------------------------+    |
+-----------------------------------------------------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
| 3. XUẤT BÁO CÁO & ĐÁNH GIÁ: Sai số kiểm chứng, phân bố nhiệt, tối ưu hóa kích thước|
+-----------------------------------------------------------------------------------+

Thông số vật liệu sử dụng trong cơ sở dữ liệu (Material Database):

  1. Lõi thép từ tính: Thép kỹ thuật điện cán nguội tiêu chuẩn (Silicon Steel), chiều dày lá tôn $0.5\text{ mm}$, hệ số ép chặt $K_{Fe} = 0.95$, suất tổn hao riêng $p_{1.0/50} = 2.5\text{ W/kg}$. Đặc tính đường cong từ hóa $B-H$:
    • Tại $H = 250\text{ A/m} \rightarrow B = 1.0\text{ T}$
    • Tại $H = 1000\text{ A/m} \rightarrow B = 1.45\text{ T}$
    • Tại $H = 3500\text{ A/m} \rightarrow B = 1.60\text{ T}$
    • Tại $H = 34000\text{ A/m} \rightarrow B = 2.00\text{ T}$ (Vùng bão hòa sâu)
  2. Dây quấn Stator: Đồng nguyên chất điện phân (Copper E-Cu), điện trở suất tại $20^\circ\text{C}$ là $\rho_{Cu,20} = 1.78 \times 10^{-8}\ \Omega\cdot\text{m}$, mật độ dòng điện thiết kế $J_{cos} = 6.4\text{ A/mm}^2$.
  3. Thanh dẫn lồng sóc Rotor: Nhôm đúc nguyên chất (Cast Aluminum), $\rho_{Al,20} = 3.1 \times 10^{-8}\ \Omega\cdot\text{m}$, mật độ dòng điện thanh dẫn $J_b = 3.5\text{ A/mm}^2$, mật độ dòng vành ngắn mạch $J_{er} = 2.63\text{ A/mm}^2$.

Methodology

Phương pháp luận thiết kế tuân theo mô hình lặp hình chữ V (V-Cycle Iterative Methodology) tích hợp kỹ thuật tính toán đảo:

  1. Giai đoạn 1: Thiết kế hình học & Điện từ cơ sở – Xác định kích thước khung chuẩn (Frame size 132M, chiều cao tâm trục $h = 132\text{ mm}$ theo TCVN 1987-94), tính toán đường kính ngoài $D_{out} = 225\text{ mm}$, đường kính trong $D_{is} = 140\text{ mm}$, bề rộng khe hở không khí $g = 0.35\text{ mm}$.
  2. Giai đoạn 2: Lập mô hình số & Tham số hóa trên Motor-CAD – Xây dựng biên dạng rãnh quả lê Stator ($d_1 = 6.7\text{ mm}, d_2 = 8.9\text{ mm}, h_s = 21.4\text{ mm}$) và rãnh Rotor ($d_{1r} = 6.4\text{ mm}, d_{2r} = 1.8\text{ mm}, h_r = 21.2\text{ mm}$).
  3. Giai đoạn 3: Phân tích đa trường vật lý liên kết – Chạy bộ giải tĩnh từ (Magnetostatic) và quá độ điện từ (Transient FEA) để trích xuất tổn hao đồng, sắt, dòng xoáy; truyền tải ma trận tổn thất sang module Therm để xây dựng mạng nhiệt tương đương 3D.
  4. Giai đoạn 4: Đánh giá chất lượng & Quản lý rủi ro – Nếu nhiệt độ điểm nóng cuộn dây vượt ngưỡng cách điện cấp B ($130^\circ\text{C}$) hoặc hệ số bão hòa $1+k_{sd} > 1.5$, hệ thống tự động quay lại bước điều chỉnh kích thước rãnh và số vòng dây $W_1$.
[Bắt đầu]
   │
   ▼
[Tính toán sơ bộ thông số Dout, Dis, L, g]
   │
   ▼
[Tính toán cuộn dây Stator: Ns=36, W1=156, y/tau=7/9]
   │
   ▼
[Thiết kế rãnh quả lê Stator & Rotor]
   │
   ▼
[Nhập mô hình vào Ansys Motor-CAD]
   │
   ├──> [Chạy FEA Module Emag] ──> Đạt Bts <= 1.6T? ──(Không)──┐
   │                                   │ (Có)                  │
   ├──> [Chạy Module Therm]    ──> Đạt T <= 130°C? ──(Không)───┼──> [Điều chỉnh tham số]
   │                                   │ (Có)                  │
   └──> [Chạy Module Lab/Mech] ──> Đạt Momen/Ứng suất? (Không)─┘
                                       │ (Có)
                                       ▼
                             [Xuất hồ sơ thiết kế]

Implementation và kết quả

Development process

Quá trình triển khai tính toán giải tích và mô phỏng được chuẩn hóa qua các công thức toán học và thuật toán kỹ thuật điện:

1. Tính toán hệ số bước cực và hệ số dây quấn

Bước cực $\tau$: $$\tau = \frac{\pi \cdot D_{is}}{2p_1} = \frac{\pi \times 140}{4} = 109.95\text{ mm}$$

Hệ số bước ngắn $K_{y1}$ với bước quấn ngắn $y/\tau = 7/9$: $$K_{y1} = \sin\left(\frac{\pi \cdot y}{2\tau}\right) = \sin\left(\frac{7\pi}{18}\right) \approx 0.9397$$

Hệ số quấn rải $K_{q1}$ với số rãnh trên cực trên pha $q = 3$: $$K_{q1} = \frac{\sin\left(\frac{\pi}{6}\right)}{q \cdot \sin\left(\frac{\pi}{6q}\right)} = \frac{0.5}{3 \cdot \sin(10^\circ)} \approx 0.9598$$

Hệ số dây quấn stator cơ bản: $$K_{w1} = K_{q1} \cdot K_{y1} = 0.9598 \times 0.9397 = 0.9019$$

2. Tính toán từ thông và số vòng dây pha

Từ thông cực từ qua khe hở không khí với mật độ từ thông chọn $B_g = 0.783\text{ T}$, hệ số cung cực $\alpha_i = 0.732$: $$\Phi = \alpha_i \cdot \tau \cdot L \cdot B_g = 0.732 \times (109.95 \times 10^{-3}) \times (110 \times 10^{-3}) \times 0.783 = 7.0 \times 10^{-3}\text{ Wb}$$

Số vòng dây quấn định mức trên một pha stator ($W_1$): $$W_1 = \frac{K_E \cdot U_{1ph}}{4.44 \cdot f_1 \cdot K_{w1} \cdot \Phi} = \frac{0.97 \times 220}{4.44 \times 50 \times 0.9019 \times 7.0 \times 10^{-3}} \approx 152.4\text{ vòng}$$ Quy chuẩn theo số thanh dẫn trong rãnh chẵn ($n_s = 26$, mắc nối tiếp $a_1=1$): $$W_1 = n_s \cdot p_1 \cdot q = 26 \times 2 \times 3 = 156\text{ vòng}$$

3. Hệ số Carter khe hở không khí ($K_c$)

Tính toán ảnh hưởng mở rãnh của stator ($b_{os} = 2.5\text{ mm}$) và rotor ($b_{or} = 1.5\text{ mm}$): $$K_{c1} = \frac{\tau_s}{\tau_s - \gamma_1 \cdot g} = 1.0772, \quad K_{c2} = \frac{\tau_r}{\tau_r - \gamma_2 \cdot g} = 1.108$$ $$K_c = K_{c1} \cdot K_{c2} = 1.0772 \times 1.108 = 1.1935$$

4. Đoạn mã Python tự động hóa trích xuất tham số thiết kế

import math

class InductionMotorSizing:
    def __init__(self, Pn=7500, V1=380, f=50, poles=4, Dis=140, L=110, g=0.35):
        self.Pn, self.V1, self.f, self.p = Pn, V1, f, poles // 2
        self.Dis, self.L, self.g = Dis, L, g
        self.tau = (math.pi * self.Dis) / (2 * self.p)

    def calculate_winding(self, q=3, y_tau=7/9):
        Ky1 = math.sin((math.pi * y_tau) / 2)
        Kq1 = math.sin(math.pi / 6) / (q * math.sin(math.pi / (6 * q)))
        Kw1 = Ky1 * Kq1
        return {"Kw1": round(Kw1, 4), "tau_mm": round(self.tau, 2)}

    def calculate_flux_and_turns(self, Bg=0.783, alpha_i=0.732, KE=0.97):
        flux = alpha_i * (self.tau * 1e-3) * (self.L * 1e-3) * Bg
        V1_ph = self.V1 / math.sqrt(3)
        winding_factors = self.calculate_winding()
        Kw1 = winding_factors["Kw1"]
        W1_raw = (KE * V1_ph) / (4.44 * self.f * Kw1 * flux)
        ns = round(W1_raw / (self.p * 3))
        if ns % 2 != 0: ns += 1  # Đảm bảo số thanh dẫn chẵn
        W1_actual = ns * self.p * 3
        return {"Phi_Wb": round(flux, 6), "ns_per_slot": ns, "W1_turns": W1_actual}

# Thực thi tính toán kiểm tra
motor = InductionMotorSizing()
print("Kết quả tính toán dây quấn:", motor.calculate_winding())
print("Thông số mạch từ & cuộn dây:", motor.calculate_flux_and_turns())

Testing và validation

Quá trình mô phỏng trên Ansys Motor-CAD kiểm chứng toàn diện các chế độ vận hành:

+-------------------------------------------------------------------------------+
|                      KỊCH BẢN KIỂM CHỨNG TRÊN MOTOR-CAD                       |
+---+----------------------+----------------------------------------------------+
| 1 | Thí nghiệm không tải | Điện áp 380V, tốc độ n = 1500 rpm                  |
|   | (No-load Test)       | Khảo sát dòng điện từ hóa, tổn hao sắt từ & cơ.    |
+---+----------------------+----------------------------------------------------+
| 2 | Thí nghiệm ngắn mạch | Rotor bị hãm cố định (s = 1.0)                     |
|   | (Locked Rotor Test)  | Xác định dòng khởi động, điện kháng tản stator/rotor.|
+---+----------------------+----------------------------------------------------+
| 3 | Quá trình quá độ     | Khởi động trực tiếp (DOL - Direct-On-Line) từ 0 s  |
|   | (Transient Starting) | đến khi đạt tốc độ định mức tại t = 0.45 s.       |
+---+----------------------+----------------------------------------------------+
| 4 | Trạng thái nhiệt     | Chạy liên tục đầy tải S1 đến khi xác lập nhiệt độ  |
|   | xác lập (Thermal SS) | Kiểm tra cách điện bối dây & lõi thép.             |
+---+----------------------+----------------------------------------------------+

Dữ liệu phân bố mật độ từ trường FEA:

  • Tại thời điểm $t = 0.01\text{ s}$ (Quá độ khởi động): Dòng điện tăng vọt, mật độ từ thông tập trung cao ở phần đỉnh răng stator và thanh dẫn rotor phía trên do hiệu ứng đẩy dòng (skin effect). Mật độ từ trường đỉnh đạt xấp xỉ $1.85\text{ T}$.
  • Tại thời điểm $t = 0.45\text{ s}$ (Chế độ định mức xác lập): Từ trường phân bố đều, đối xứng 4 cực rõ nét. Mật độ từ thông tại răng stator $B_{ts} = 1.58\text{ T}$, gông stator $B_{cs} = 1.38\text{ T}$, khe hở không khí $B_g = 0.779\text{ T}$, hoàn toàn nằm trong giới hạn tuyến tính cho phép của vật liệu thép kỹ thuật điện.

Kết quả đạt được

Bảng đối chiếu giữa chỉ tiêu đặt ra ban đầu, kết quả tính toán giải tích và kết quả mô phỏng số FEA trên Ansys Motor-CAD:

Thông số kỹ thuật Mục tiêu thiết kế Tính toán giải tích Mô phỏng Motor-CAD Độ lệch (%) Trạng thái
Công suất đầu trục ($P_2$) $7.5\text{ kW}$ $7.5\text{ kW}$ $7.52\text{ kW}$ $+0.26%$ Đạt
Điện áp định mức ($U_n$) $380\text{ V}$ (Y) $380\text{ V}$ $380\text{ V}$ $0.0%$ Đạt
Dòng điện định mức ($I_{1n}$) $\le 15.5\text{ A}$ $14.89\text{ A}$ $15.02\text{ A}$ $+0.87%$ Đạt
Hiệu suất ($\eta$) $\ge 87.5%$ $87.82%$ $88.15%$ $+0.37%$ Vượt mức
Hệ số công suất ($\cos\varphi$) $\ge 0.86$ $0.865$ $0.868$ $+0.34%$ Đạt
Bội số mô-men khởi động ($T_{LR}/T_n$) $\ge 2.0$ $2.12$ $2.08$ $-1.88%$ Đạt
Bội số dòng khởi động ($I_{LR}/I_{1n}$) $\le 7.0$ $6.45$ $6.62$ $+2.63%$ Đạt
Nhiệt độ cuộn dây lớn nhất $\le 130^\circ\text{C}$ (Cấp B) $105^\circ\text{C}$ (Ước tính) $112.4^\circ\text{C}$ $+7.04%$ Đạt tiêu chuẩn

Tất cả các tiêu chí động lực học và nhiệt độ đều thỏa mãn yêu cầu kỹ thuật ban đầu, với sai số giữa giải tích và FEA dưới $3%$, chứng minh độ tin cậy cao của mô hình số.

Đổi mới và đóng góp

Đổi mới kỹ thuật

  1. Đồng giải quyết Đa trường vật lý (Coupled Multi-Physics Loop): Khắc phục nhược điểm tách rời của phương pháp cũ. Tổn hao sinh ra từ module Emag được truyền trực tiếp theo thời gian thực sang module Therm để cập nhật điện trở suất dây quấn $\rho(T) = \rho_0 [1 + \alpha(T - T_0)]$, giúp tính toán chính xác dòng điện và tổn hao đồng thực tế.
  2. Kỹ thuật tối ưu hóa rãnh quả lê hỗn hợp: Áp dụng thiết kế rãnh quả lê bán kín cho cả stator và rotor, giúp giảm sóng hài bậc cao của từ dẫn khe hở không khí, nâng cao hệ số công suất $\cos\varphi$ thêm $0.015$ so với rãnh hình thang thông thường.
  3. Triệt tiêu hoàn toàn sóng hài bậc 5: Việc lựa chọn tỷ lệ bước quấn ngắn $y/\tau = 7/9 \approx 0.778$ làm cho $K_{y5} = \sin(5 \times 0.3888\pi) \approx 0$, loại bỏ hoàn toàn mô-men cản ký sinh bậc 5, giúp đường cong mô-men - tốc độ phẳng và êm ái hơn khi khởi động.
So sánh thời gian chu trình thiết kế:
Truyền thống (Mẫu thử vật lý): [========================================] 12 - 16 tuần
Mô phỏng Motor-CAD FEA:         [====] 2 - 3 ngày (-75% đến -85% thời gian)

Đồ án là nguồn tài liệu tham khảo hoàn chỉnh, chuẩn hóa quy trình ứng dụng phần mềm Ansys Motor-CAD cho các bộ môn Máy điện, Thiết kế thiết bị điện và Truyền động điện tại Khoa Điện, Đại học Công nghiệp Hà Nội.

Ứng dụng thực tế và triển khai

Khả năng triển khai thực tế

Thiết kế động cơ không đồng bộ 7.5 kW được tối ưu hóa cho các hệ thống truyền động công nghiệp liên tục:

  • Hệ thống bơm nước và quạt thông gió công nghiệp: Tải có mô-men biến thiên theo bình phương tốc độ ($M_c \propto n^2$), yêu cầu vận hành 24/7 với độ ổn định nhiệt cao.
  • Máy nén khí, băng tải sản xuất và máy công cụ (phay, tiện): Yêu cầu mô-men khởi động lớn ($T_k \ge 2.0 T_n$) để thắng quán tính tĩnh.

Bảng cấu hình phần cứng và yêu cầu triển khai:

  • Kích thước chế tạo: Thân vỏ gang đúc tiêu chuẩn IEC 132M, cấp bảo vệ IP55.
  • Quy trình gia công lõi từ: Dập nguội lá tôn silic $0.5\text{ mm}$, ủ khử ứng suất dư, xếp chồng ép áp lực với hệ số điền đầy $K_{Fe} \ge 0.95$.
  • Hạ tầng mô phỏng: Máy trạm kỹ thuật CPU Intel Core i7/Xeon 8 Cores, 16GB RAM, hệ điều hành Windows 10/11 64-bit, cài đặt Ansys Motor-CAD v14+.
+-----------------------------------------------------------------------------------+
|                     LỘ TRÌNH THỰC THI & SẢN XUẤT THỬ NGHIỆM                       |
+-----------------------------------------------------------------------------------+
| Tháng 1: Hoàn thiện mô hình CAD/FEA 2D & Mạng nhiệt 3D xác lập.                   |
| Tháng 2: Xuất bản vẽ chế tạo khuôn dập rãnh stator/rotor & khuôn đúc nhôm.        |
| Tháng 3: Quấn dây stator mẫu, đúc lồng sóc rotor & lắp ráp hoàn chỉnh.           |
| Tháng 4: Thử nghiệm không tải, ngắn mạch, tải định mức trên bệ thử dyno; nghiệm thu|
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Giả thiết biên trường từ 2D: Mô phỏng phần tử hữu hạn trên Motor-CAD chủ yếu dựa trên mặt cắt 2D xuyên tâm (Radial cross-section), tổn hao tản đầu bối dây (End-winding leakage) và hiệu ứng xoắn rãnh rotor (Skewing) được tính bằng các công thức tương đương giải tích, chưa phản ánh trọn vẹn sự biến thiên trường 3D ở phần đầu bối.
  • Dung sai công nghệ chế tạo: Chưa xét tới sự thay đổi cơ tính và từ tính tại mép cắt lá tôn do ứng suất cắt dập (Punching degradation effect).

Hướng phát triển

  1. Co-simulation với Ansys Maxwell 3D & Ansys Fluent: Xuất trực tiếp dữ liệu từ Motor-CAD sang Ansys Maxwell 3D để kiểm chứng hiệu ứng 3D bối dây và sang Ansys Fluent để mô phỏng dòng chất lưu khí làm mát chi tiết.
  2. Nghiên cứu cấu trúc Rotor rãnh sâu / Hai lồng sóc: Nâng cao mô-men khởi động $T_{LR} \ge 2.5 T_n$ phục vụ các tải siêu nặng.
  3. Ứng dụng thuật toán tối ưu hóa đa mục tiêu (Genetic Algorithm / PSO): Tích hợp script Python tự động tìm kiếm bộ thông số kích thước rãnh tối ưu giữa giá thành vật liệu và hiệu suất năng lượng.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                        GIÁ TRỊ MANG LẠI CHO CÁC ĐỐI TƯỢNG                         |
+---+------------------------+------------------------------------------------------+
| 1 | Sinh viên ngành Điện   | Nắm vững phương pháp thiết kế máy điện hiện đại;     |
|   |                        | thành thạo công cụ mô phỏng FEA công nghiệp.         |
+---+------------------------+------------------------------------------------------+
| 2 | Kỹ sư R&D máy điện     | Sở hữu quy trình rút ngắn 75% thời gian thiết kế;     |
|   |                        | bộ thư viện tham số hóa động cơ 7.5 kW hoàn chỉnh.   |
+---+------------------------+------------------------------------------------------+
| 3 | Doanh nghiệp chế tạo   | Tiết kiệm 40% chi phí thử nghiệm mẫu vật lý;        |
|   |                        | đảm bảo sản phẩm đạt chuẩn hiệu suất IE2/IE3.        |
+---+------------------------+------------------------------------------------------+
| 4 | Nhà nghiên cứu         | Nền tảng dữ liệu đối chuẩn tin cậy giữa giải tích    |
|   |                        | cổ điển và mô phỏng số đa trường vật lý.             |
+---+------------------------+------------------------------------------------------+

Câu hỏi thường gặp

1. Tại sao nên chọn Ansys Motor-CAD thay vì phần mềm FEA tổng quát như Ansys Maxwell hay ANSYS Mechanical ngay từ đầu?

Trả lời: Motor-CAD được tối ưu hóa chuyên biệt cho máy điện với các mẫu hình học tham số hóa sẵn, cho phép tính toán kết hợp đồng thời Điện từ (Emag) và Mạng nhiệt (Therm) trong vòng vài giây. Kỹ sư có thể khảo sát hàng trăm cấu hình thiết kế trong thời gian ngắn trước khi chuyển mô hình tối ưu sang Ansys Maxwell để phân tích chuyên sâu 3D.

2. Việc rút ngắn bước quấn $y/\tau = 7/9$ mang lại lợi ích kỹ thuật gì nổi bật?

Trả lời: Bước quấn ngắn $7/9$ giúp hệ số bước ngắn đối với sóng hài bậc 5 triệt tiêu: $$K_{y5} = \sin\left(\frac{5 \times 7\pi}{18}\right) = \sin(1.944\pi) \approx 0$$ Điều này loại bỏ hoàn toàn sóng hài bậc 5 trong từ trường khe hở, giảm thiểu rung động, giảm tiếng ồn từ tính và giảm tổn hao phụ trong lõi sắt.

3. Làm thế nào để Motor-CAD tính toán chính xác nhiệt độ động cơ mà không cần chạy CFD 3D phức tạp?

Trả lời: Motor-CAD sử dụng mô hình Mạng điện trở nhiệt tập trung 3D (Lumped Parameter Thermal Network) với hơn 20 năm dữ liệu thực nghiệm tích hợp sẵn. Mạng này tự động tính toán các điện trở nhiệt dẫn nhiệt, đối lưu và bức xạ cho từng phần tử máy, mang lại độ chính xác tiệm cận CFD nhưng tốc độ giải chỉ mất vài giây.

4. Thiết kế này có thể chuyển đổi sang vận hành với biến tần (VFD) được không?

Trả lời: Hoàn toàn được. Module Motor-CAD Lab trong đồ án đã tích hợp sẵn các thuật toán điều khiển biến tần (như điều khiển $V/f$ hoặc vector định hướng từ thông FOC), cho phép trích xuất bản đồ tổn hao và đường cong đặc tính mô-men – tốc độ khi cấp nguồn sin biến đổi tần số.

5. Yếu tố nào gây ra sai số lớn nhất giữa mô phỏng Motor-CAD và thực tế chế tạo?

Trả lời: Hai yếu tố chính là: (1) Ứng suất cơ học khi cắt dập lá tôn silic làm suy giảm đường cong từ hóa $B-H$ tại mép răng, và (2) Chất lượng ngâm tẩm vecni cách điện cuộn dây stator ảnh hưởng trực tiếp đến hệ số dẫn nhiệt trong rãnh.

Kết luận

Đồ án "Mô phỏng các đặc tính động cơ không đồng bộ ba pha với Motor-CAD" đã giải quyết thành công bài toán chuyển đổi số trong thiết kế máy điện công nghiệp. Bằng việc kết hợp chặt chẽ giữa tính toán giải tích cổ điển và mô phỏng số phần tử hữu hạn đa vật lý, đề tài đã thiết kế hoàn chỉnh động cơ 7.5 kW đạt hiệu suất $88.15%$, đảm bảo các tiêu chuẩn nghiêm ngặt về cơ khí, từ tính và nhiệt độ. Phương pháp tiếp cận này chứng minh tính vượt trội về độ chính xác và tốc độ, mở ra hướng ứng dụng rộng rãi trong đào tạo kỹ thuật cũng như R&D sản xuất công nghiệp hiện đại.
