Mô Hình Hóa và Tính Toán Thiết Bị Phản Ứng Xúc Tác Dị Thể Reforming Xăng Nặng

Mô hình hoá và tính toán thiết bị phản ứng xú tá dị thể reforming xăng nặng giúp tối ưu hóa quy trình sản xuất nhiên liệu hiệu quả.

• Tác giả: Nguyễn Văn Quang
• Người hướng dẫn: TS. Mai Xuân Kỳ
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Hóa Học
• Đề tài: Mô Hình Hóa và Tính Toán Thiết Bị Phản Ứng Xúc Tác Dị Thể Reforming Xăng Nặng
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2007
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: CÔNG NGHỆ REFORMING XÚC TÁC
• 1.1. Các phản ứng hóa học xảy ra trong quá trình reforming
• 1.2. Phản ứng reforming
• 1.3. Phản ứng dehydro hóa naphten thành hydrocarbon thơm
• 1.4. Phản ứng dehydro hóa vòng n-parafin
• 1.5. Phản ứng Hydroizome hóa
• 1.6. Phản ứng Hydrocracking parafin
• 1.7. Phản ứng tạo các céc
• 1.8. Công nghệ Platrefoming
• 1.8.1. Sự ra công nghệ quá trình reforming
• 1.8.2. Chức để công nghệ của quá trình reforming xúc tác
• 1.8.3. Nguyên liệu và sản phẩm của
• 1.8.4. Xúc tác reforming
• 2. CHƯƠNG II: MÔ HÌNH HÓA VÀ TÍNH TOÁN THIẾT BỊ PHẢN ỨNG
• 2.1. Các thiết bị phản ứng xúc tác điển hình trong công nghiệp hóa học
• 2.2. Thiết bị phản ứng có lớp xúc tác tĩnh
• 2.3. Thiết bị phản ứng có lớp xúc tác chuyển động
• 2.4. Phương trình cân bằng chất và cân bằng nhiệt trong thiết bị phản ứng động lớp tĩnh
• 2.5. Phương trình cân bằng chất
• 2.6. Phương trình cân bằng nhiệt
• 2.7. Tính toán thiết bị phản ứng xúc tác động đứng nhiệt
• 2.8. Tính toán thiết bị phản ứng xúc tác động đoạn nhiệt
• 2.9. Vận tốc xác định vận tốc của quá trình hóa học động
• 2.10. Vận tốc hiệu dụng của phản ứng hóa học
• 2.11. Vận tốc thực của quá trình hóa học động trong vật thể rắn xếp (xúc tác)
• 3. CHƯƠNG 3: ẢNH HƯỞNG CỦA QUÁ TRÌNH VẬN TẢI CHẤT VÀ VẬN TẢI NHIỆT LÊN HIỆU QUẢ CỦA PHẢN ỨNG XÚC TÁC ĐỘNG
• 3.1. Quá trình vận tải chất bên trong các vật thể rắn, xếp khi có phản ứng hóa học
• 3.2. Quá trình khuếch tán trong vật thể rắn xếp khi xảy ra một hỗn hợp phản ứng hóa học
• 3.3. Khái niệm chung
• 3.4. Khuếch tán phân tử
• 3.5. Khuếch tán Knudsen
• 3.6. Khuếch tán trong miền chuyển tiếp
• 3.7. Khuếch tán bề mặt
• 3.8. Dòng chảy Poisseill
• 3.9. Tính toán hệ số sử dụng bề mặt bên trong của xúc tác
• 4. CHƯƠNG 4: MÔ HÌNH HÓA VÀ TÍNH THIẾT BỊ PHẢN ỨNG REFORMING XÚC TÁC
• 4.1. Thiết bị phản ứng reforming xúc tác
• 4.2. Mô hình tính toán thiết bị phản ứng Reforming xúc tác
• 4.3. Phương trình cân bằng chất
• 4.4. Phương trình cân bằng nhiệt
• 4.5. Xác định các thông số của mô hình
• 4.6. Xác định áp suất riêng phần PNP
• 4.7. Xác định các thông số cần thiết khác
• 4.8. Giải mô hình
• 4.9. Chương trình tính toán
• 4.10. Sự ra thuật toán
• 4.11. Kết quả
• LỜI MỞ ĐẦU
• LỜI CAM ĐOAN
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Mô Hình Hóa Reforming Xăng Nặng và Tầm Quan Trọng

Reforming xúc tác là quá trình quan trọng trong công nghiệp chế biến dầu mỏ, liên tục tăng vai trò do nhu cầu về xăng chất lượng cao và các hợp chất thơm. Quá trình này sản xuất cấu tử có chỉ số octan cao cho xăng, hợp chất hydrocacbon thơm (B, T, X) cho tổng hợp hóa dầu và hóa học. Ngoài ra, còn nhận được khí hydro kỹ thuật (hàm lượng H2 tới 85%) với giá rẻ. Nguyên liệu thường là phân đoạn xăng có chỉ số octan thấp. Xúc tác sử dụng đa chức năng: hydro-dehydro hóa (kim loại Pt), chất mang axit (γ-Al2O3). Quá trình reforming biến đổi cấu trúc hydrocacbon của nguyên liệu, chủ yếu là naphten và parafin, thành hydrocacbon thơm có trị số octan cao. Sơ đồ phản ứng chính bao gồm dehydro hóa naphten, dehydro vòng hóa parafin, đồng phân hóa và hydrocracking. Các phản ứng phụ xảy ra bao gồm phân hủy hợp chất chứa oxy, nitơ, lưu huỳnh; phân hủy hợp chất chứa kim loại và halogen; ngưng tụ olefin, diolefin với hydrocacbon thơm.

1.1. Ứng Dụng Công Nghệ Reforming Xăng Nặng Hiện Đại

Công nghệ reforming xăng nặng được ứng dụng rộng rãi để nâng cao chất lượng xăng, đặc biệt là chỉ số octan. Nó cũng là nguồn cung cấp quan trọng các hợp chất thơm cho công nghiệp hóa dầu. Bên cạnh đó, quá trình còn tạo ra khí hydro có độ tinh khiết cao, sử dụng trong nhiều quy trình khác. Ứng dụng này không chỉ đáp ứng nhu cầu nhiên liệu mà còn thúc đẩy sự phát triển của ngành hóa dầu.

1.2. Các Phản Ứng Hóa Học Chính Trong Reforming Xăng Nặng

Quá trình reforming xăng nặng bao gồm nhiều phản ứng hóa học quan trọng như dehydro hóa naphten, dehydro vòng hóa parafin, đồng phân hóa và hydrocracking. Các phản ứng này xảy ra đồng thời, tạo ra hỗn hợp sản phẩm phức tạp. Việc kiểm soát các điều kiện phản ứng là rất quan trọng để tối ưu hóa hiệu suất và chất lượng sản phẩm.

II. Thách Thức Mô Hình Hóa Phản Ứng Reforming Xăng Nặng

Mô hình hóa phản ứng reforming xăng nặng là một thách thức do tính phức tạp của quá trình, bao gồm nhiều phản ứng hóa học xảy ra đồng thời. Các yếu tố ảnh hưởng đến phản ứng bao gồm: nhiệt độ, áp suất, tỷ lệ mol H2/RH, và tính chất xúc tác. Việc xây dựng mô hình chính xác đòi hỏi hiểu biết sâu sắc về động học phản ứng reforming xăng nặng, cơ chế phản ứng reforming xăng nặng, và các quá trình vận chuyển chất và nhiệt. Mục tiêu là tạo ra mô hình có thể dự đoán chính xác hiệu suất, thành phần sản phẩm, và ảnh hưởng của các thông số vận hành.

2.1. Các Yếu Tố Ảnh Hưởng Đến Mô Hình Hóa Reforming Xăng Nặng

Nhiều yếu tố ảnh hưởng đến quá trình mô hình hóa phản ứng reforming. Chúng bao gồm nhiệt độ phản ứng, áp suất phản ứng, tỷ lệ mol H2/RH, tính chất của nguyên liệu và xúc tác. Việc xác định và định lượng các yếu tố này là rất quan trọng để xây dựng mô hình chính xác.

2.2. Vấn Đề Xác Định Vận Tốc Phản Ứng Hóa Học Dị Thể

Việc xác định vận tốc của quá trình hóa học dị thể trong môi trường xúc tác xốp là một thách thức lớn. Vận tốc hiệu dụng của phản ứng hóa học và vận tốc thực của quá trình hóa học dị thể trong vật thể rắn xốp (xúc tác) cần được xác định chính xác để xây dựng mô hình phù hợp.

2.3. Ảnh hưởng của Quá trình Vận Tải Chất và Nhiệt

Quá trình vận tải chất và nhiệt bên trong các vật thể rắn, xốp khi có phản ứng hóa học có ảnh hưởng lớn đến hiệu quả của phản ứng xúc tác dị thể. Cần xem xét quá trình khuếch tán trong vật thể rắn xốp, bao gồm khuếch tán phân tử, khuếch tán Knudsen, khuếch tán trong miền chuyển tiếp, khuếch tán bề mặt và dòng chảy Poiseuille. Việc tính toán hệ số sử dụng bề mặt bên trong của xúc tác là cần thiết.

III. Hướng Dẫn Phương Pháp Tính Toán Thiết Kế Thiết Bị Reforming

Việc tính toán thiết kế thiết bị phản ứng cho quá trình reforming xăng nặng cần dựa trên mô hình toán học chính xác. Mô hình này bao gồm phương trình cân bằng vật chất, phương trình cân bằng nhiệt. Các phương trình này mô tả sự thay đổi thành phần và nhiệt độ dọc theo chiều dài thiết bị phản ứng. Việc giải mô hình cho phép xác định kích thước thiết bị, điều kiện vận hành tối ưu, và dự đoán hiệu suất. Cần chú ý đến sự ảnh hưởng của quá trình vận tải chất và nhiệt đến hiệu quả của phản ứng.

3.1. Phương Trình Cân Bằng Chất Trong Thiết Bị Phản Ứng Reforming

Phương trình cân bằng chất mô tả sự thay đổi nồng độ của các chất phản ứng và sản phẩm dọc theo chiều dài thiết bị phản ứng. Phương trình này cần tính đến tốc độ phản ứng, hệ số khuếch tán, và các yếu tố ảnh hưởng đến quá trình vận chuyển chất.

3.2. Phương Trình Cân Bằng Nhiệt Trong Thiết Bị Phản Ứng Reforming

Phương trình cân bằng nhiệt mô tả sự thay đổi nhiệt độ dọc theo chiều dài thiết bị phản ứng. Phương trình này cần tính đến nhiệt phản ứng, hệ số truyền nhiệt, và các yếu tố ảnh hưởng đến quá trình vận chuyển nhiệt. Để giải quyết phương trình cần giả định chế độ phản ứng (đẳng nhiệt, đoạn nhiệt, không đẳng nhiệt).

3.3. Xác Định Áp Suất Riêng Phần PNP

Việc xác định áp suất riêng phần của các cấu tử trong hỗn hợp phản ứng là rất quan trọng để tính toán chính xác tốc độ phản ứng và cân bằng pha. Các phương pháp xác định áp suất riêng phần PNP cần được lựa chọn phù hợp với điều kiện phản ứng cụ thể.

IV. Cách Tối Ưu Hóa Thiết Bị Phản Ứng Reforming Xúc Tác Dị Thể

Để tối ưu hóa thiết bị phản ứng reforming, cần xem xét nhiều yếu tố như: loại xúc tác, kích thước hạt xúc tác, hình dạng thiết bị phản ứng, và chế độ vận hành. Mục tiêu là đạt được hiệu suất cao nhất, chi phí thấp nhất, và độ tin cậy cao nhất. Sử dụng phần mềm mô phỏng thiết bị phản ứng là một phương pháp hiệu quả để đánh giá và so sánh các phương án thiết kế khác nhau.

4.1. Lựa Chọn Xúc Tác Pt Al2O3 Cho Reforming Xăng Nặng

Xúc tác Pt/Al2O3 thường được sử dụng trong quá trình reforming xăng nặng do hoạt tính và độ bền cao. Tuy nhiên, cần lựa chọn xúc tác phù hợp với thành phần nguyên liệu và điều kiện vận hành để đạt hiệu quả tối ưu. Các yếu tố cần xem xét bao gồm: hàm lượng Pt, diện tích bề mặt riêng, và độ axit của chất mang Al2O3.

4.2. Tối Ưu Hóa Nhiệt Độ và Áp Suất Phản Ứng Reforming

Nhiệt độ phản ứng reforming và áp suất phản ứng reforming có ảnh hưởng lớn đến hiệu suất và thành phần sản phẩm. Nhiệt độ cao thúc đẩy phản ứng dehydro hóa và dehydro vòng hóa, trong khi áp suất thấp làm tăng hiệu suất hydrocacbon thơm. Việc tối ưu hóa hai thông số này là rất quan trọng để đạt được mục tiêu sản xuất.

4.3. Kinh Tế Của Quá Trình Reforming Xăng Nặng

Đánh giá kinh tế của quá trình reforming xăng nặng bao gồm các yếu tố như chi phí đầu tư, chi phí vận hành, giá nguyên liệu, giá sản phẩm và hiệu suất. Mục tiêu là đạt được lợi nhuận tối đa bằng cách tối ưu hóa các thông số công nghệ và lựa chọn thiết bị phù hợp.

V. Ứng Dụng Thực Tế Mô Hình Hóa và Tính Toán Thiết Bị Reforming

Nghiên cứu về mô hình hóa và tính toán thiết bị reforming xúc tác dị thể reforming xăng nặng được thực hiện để hiểu rõ hơn về công nghệ Plat- Reforming, vận hành hệ thống thiết bị công nghệ reforming trong công nghiệp được tốt hơn, đặc biệt góp phần vào khả năng chủ động trong tính toán, thiết kế và vận hành tối ưu quá trình công nghệ reforming xúc tác, Nghiên cứu này giúp vận hành hệ thống thiết bị trong công nghiệp lọc dầu.

5.1. Nghiên cứu công nghệ reforming xúc tác xăng nặng

Nghiên cứu về công nghệ reforming xúc tác xăng nặng bao gồm các phản ứng hóa học, xúc tác và công nghệ Plat- Reforming, . Nghiên cứu lựa chọn mô hình động học và tính toán các thông số mô tả động học.

5.2. Nghiên cứu về phương pháp mô hình hóa và tính toán thiết bị phản ứng xúc tác dị thể

Nghiên cứu về phương pháp mô hình hóa và tính toán thiết bị phản ứng xúc tác dị thể cần được triển khai chi tiết để thiết lập mô hình, giải mô hình và tính toán thiết bị phản ứng xúc tác dị thể tiến hành phản ứng reforming xăng nặng, đảm bảo độ chuyển hóa N- parafin đạt 90%.

VI. Kết Luận và Hướng Phát Triển Mô Hình Reforming Xăng Nặng

Mô hình hóa và tính toán thiết bị phản ứng xúc tác dị thể reforming xăng nặng là một lĩnh vực nghiên cứu quan trọng, có nhiều ứng dụng thực tiễn. Việc phát triển các mô hình chính xác và hiệu quả sẽ giúp tối ưu hóa quá trình reforming, nâng cao chất lượng xăng, và giảm thiểu tác động đến môi trường. Hướng phát triển của luận văn là tiếp tục nghiên cứu các yếu tố ảnh hưởng đến hiệu quả của phản ứng, và xây dựng mô hình phức tạp hơn, tính đến sự thay đổi của xúc tác theo thời gian.

6.1. Các Hướng Nghiên Cứu Tiếp Theo Về Reforming Xăng Nặng

Các hướng nghiên cứu tiếp theo có thể tập trung vào phát triển xúc tác mới, tối ưu hóa điều kiện vận hành, và tích hợp mô hình reforming với các quy trình khác trong nhà máy lọc dầu. Nghiên cứu sâu về các yếu tố ảnh hưởng đến hiệu quả của phản ứng.

6.2. Tổng kết luận văn

Luận văn đã đóng góp vào những hiểu biết về công nghệ và tính toán, thiết kế và điều khiển tối ưu thiết bị phản ứng Reforming xúc tác trong công nghiệp lọc dầu của nước nhà. Từ đó có thể vận hành hệ thống thiết bị công nghệ Reforming trong công nghiệp được tốt hơn, đặc biệt để góp phần vào khả năng chủ động trong tính toán, thiết kế và vận hành tối ưu quá trình công nghệ Reforming xúc tác.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh ngành công nghiệp hóa dầu ngày càng phát triển, việc nâng cao chất lượng xăng dầu và tối ưu hóa quá trình sản xuất nhiên liệu sạch là yêu cầu cấp thiết. Theo ước tính, trên 80% sản lượng dầu mỏ khai thác toàn cầu được sử dụng để sản xuất nhiên liệu, trong đó xăng chiếm tỷ trọng lớn. Tuy nhiên, hiệu suất thu hồi xăng từ các phương pháp vật lý truyền thống chỉ đạt khoảng 25%, đồng thời sản phẩm thu được thường có chỉ số octan thấp, không đáp ứng yêu cầu vận hành động cơ hiện đại. Quá trình reforming xúc tác dị thể, đặc biệt là reforming xóc tĩnh, đóng vai trò then chốt trong việc chuyển đổi các hydrocarbon n-parafin thành các hydrocarbon thơm có chỉ số octan cao, đồng thời tạo ra các hợp chất thơm quan trọng cho công nghiệp hóa học như Benzen, Toluene, Xylen.

Luận văn tập trung nghiên cứu mô hình hóa và tính toán thiết bị phản ứng xúc tác dị thể trong quá trình reforming xóc tĩnh xăng nặng, nhằm tối ưu hóa hiệu suất chuyển hóa và chất lượng sản phẩm. Phạm vi nghiên cứu bao gồm các phản ứng hóa học chính trong reforming, ảnh hưởng của vận tải chất và nhiệt đến hiệu quả phản ứng, cũng như thiết kế và tính toán thiết bị phản ứng phù hợp với điều kiện công nghiệp tại Việt Nam. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả công nghệ, giảm thiểu tiêu hao nguyên liệu và năng lượng, đồng thời góp phần phát triển ngành công nghiệp chế biến dầu mỏ trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết phản ứng xúc tác dị thể: Bao gồm các phản ứng hydro hóa, dehydro hóa, isomer hóa và cracking trong reforming xóc tĩnh. Các phản ứng này được mô tả chi tiết với các phương trình hóa học và cân bằng nhiệt động học, ví dụ phản ứng dehydro hóa naphten tạo hydrocarbon thơm, phản ứng hydrocracking parafin tạo sản phẩm khí.

• Mô hình vận tải chất và nhiệt trong vật liệu xếp lớp: Nghiên cứu ảnh hưởng của quá trình khuếch tán phân tử, khuếch tán Knudsen, và dòng chảy Poiseuille trong lớp xúc tác xếp lớp. Mô hình này giúp xác định vận tốc hiệu dụng của phản ứng trong lớp xúc tác, đồng thời mô tả sự truyền nhiệt và cân bằng nhiệt trong thiết bị phản ứng.

• Phương trình cân bằng chất và cân bằng nhiệt: Áp dụng phương trình bảo toàn khối lượng và năng lượng trong môi trường đa pha liên tục, kết hợp với các điều kiện biên phù hợp để mô phỏng quá trình phản ứng trong thiết bị. Các phương trình này được giải bằng phương pháp số để xác định phân bố nồng độ, nhiệt độ và vận tốc phản ứng trong thiết bị.

Các khái niệm chính bao gồm: chỉ số octan (RON), vận tốc hiệu dụng phản ứng, hệ số khuếch tán hiệu dụng, chuỗi phản ứng hydrocracking, và các thông số thiết kế thiết bị như kích thước hạt xúc tác, diện tích bề mặt riêng, áp suất và nhiệt độ vận hành.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu chuyên ngành, báo cáo kỹ thuật và số liệu thực nghiệm tại các nhà máy lọc dầu trong nước và quốc tế. Phương pháp nghiên cứu bao gồm:

• Mô hình hóa toán học: Xây dựng hệ phương trình cân bằng chất và nhiệt dựa trên các phản ứng hóa học và vận tải chất trong lớp xúc tác. Mô hình bao gồm các phương trình vi phân đạo hàm riêng mô tả sự biến đổi nồng độ và nhiệt độ theo chiều dọc và bán kính thiết bị.

• Phương pháp giải số: Sử dụng phương pháp sai phân hữu hạn và các thuật toán giải hệ phương trình phi tuyến để tính toán phân bố nồng độ, nhiệt độ và vận tốc phản ứng trong thiết bị. Quá trình tính toán được thực hiện trên phần mềm chuyên dụng với cỡ mẫu mô phỏng phù hợp để đảm bảo độ chính xác và hiệu quả tính toán.

• Thời gian nghiên cứu: Nghiên cứu được tiến hành trong khoảng thời gian từ năm 2005 đến 2007, tập trung vào điều kiện vận hành thực tế tại các nhà máy lọc dầu Việt Nam.

• Lý do lựa chọn phương pháp: Mô hình toán học kết hợp với giải pháp số cho phép mô phỏng chính xác quá trình phản ứng phức tạp trong môi trường đa pha, giúp tối ưu thiết kế và vận hành thiết bị phản ứng reforming xóc tĩnh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của nhiệt độ đến hiệu suất phản ứng: Khi tăng nhiệt độ phản ứng từ khoảng 450°C lên 510°C, hiệu suất tạo hydrocarbon thơm tăng đáng kể, chỉ số octan của sản phẩm xăng có thể đạt trên 95, cao hơn khoảng 20% so với nhiệt độ thấp hơn. Tuy nhiên, nhiệt độ quá cao làm tăng phản ứng tạo cặn và giảm tuổi thọ xúc tác.

2. Tác động của áp suất hydro: Áp suất hydro thấp (khoảng 0.5-1 MPa) giúp giảm sự hình thành cặn và kéo dài thời gian tái sinh xúc tác, đồng thời duy trì hiệu suất chuyển hóa cao. Áp suất cao hơn làm tăng phản ứng hydrocracking, giảm chỉ số octan sản phẩm khoảng 5-7%.

3. Ảnh hưởng của tỷ lệ mol H2/RH: Tỷ lệ mol hydro trên hydrocarbon nguyên liệu trong khoảng 2-4 mol/mol là tối ưu, giúp cân bằng giữa hiệu suất tạo hydrocarbon thơm và hạn chế phản ứng tạo cặn. Tỷ lệ thấp hơn làm giảm hiệu suất chuyển hóa, tỷ lệ cao hơn làm tăng chi phí vận hành do tiêu hao hydro lớn.

4. Vận tốc hiệu dụng phản ứng trong lớp xúc tác: Vận tốc hiệu dụng được xác định khoảng 0.01-0.05 m/s tùy thuộc vào kích thước hạt xúc tác và điều kiện vận hành. Vận tốc này thấp hơn nhiều so với vận tốc tính toán dựa trên phản ứng trong pha liên tục, cho thấy vai trò quan trọng của vận tải chất trong lớp xúc tác.

Thảo luận kết quả

Các kết quả cho thấy sự cân bằng giữa các điều kiện vận hành như nhiệt độ, áp suất và tỷ lệ hydro là yếu tố quyết định hiệu quả của quá trình reforming xóc tĩnh. Nhiệt độ cao thúc đẩy phản ứng tạo hydrocarbon thơm nhưng cũng làm tăng phản ứng phụ không mong muốn như tạo cặn và cracking quá mức. Áp suất hydro thấp giúp hạn chế sự hình thành cặn, phù hợp với công nghệ xúc tác platinium hiện đại.

So sánh với các nghiên cứu quốc tế, kết quả phù hợp với xu hướng vận hành trong các nhà máy lọc dầu tiên tiến, đồng thời phản ánh đặc thù nguyên liệu dầu nặng và điều kiện công nghiệp tại Việt Nam. Việc mô hình hóa vận tốc hiệu dụng phản ứng và cân bằng nhiệt giúp thiết kế thiết bị phản ứng đạt hiệu suất cao, giảm thiểu tổn thất năng lượng và nguyên liệu.

Dữ liệu có thể được trình bày qua biểu đồ phân bố nhiệt độ và nồng độ hydrocarbon thơm theo chiều dọc thiết bị, bảng so sánh hiệu suất chuyển hóa dưới các điều kiện vận hành khác nhau, giúp minh họa rõ ràng ảnh hưởng của từng yếu tố đến hiệu quả quá trình.

Đề xuất và khuyến nghị

1. Tối ưu nhiệt độ vận hành: Đề xuất duy trì nhiệt độ phản ứng trong khoảng 480-510°C để cân bằng hiệu suất tạo hydrocarbon thơm và hạn chế tạo cặn. Chủ thể thực hiện là các nhà máy lọc dầu, thời gian áp dụng trong vòng 6 tháng.

2. Kiểm soát áp suất hydro: Khuyến nghị vận hành ở áp suất hydro thấp từ 0.5 đến 1 MPa nhằm giảm chi phí và kéo dài tuổi thọ xúc tác. Các kỹ sư vận hành cần theo dõi và điều chỉnh áp suất liên tục.

3. Điều chỉnh tỷ lệ mol H2/RH: Đề xuất duy trì tỷ lệ mol hydro trên hydrocarbon nguyên liệu trong khoảng 2-4 mol/mol để tối ưu hiệu quả phản ứng và tiết kiệm nguyên liệu. Cần thiết lập hệ thống đo lường và điều khiển tự động.

4. Nâng cao chất lượng xúc tác và thiết kế thiết bị: Khuyến nghị nghiên cứu và ứng dụng xúc tác platinium có độ bền cao, kết hợp với thiết kế lớp xúc tác xếp hợp lý để tăng vận tốc hiệu dụng phản ứng. Thời gian nghiên cứu và triển khai khoảng 1-2 năm, phối hợp giữa viện nghiên cứu và doanh nghiệp.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và nhà quản lý trong ngành lọc hóa dầu: Giúp hiểu rõ cơ chế phản ứng và các yếu tố ảnh hưởng đến hiệu quả reforming, từ đó tối ưu vận hành và bảo trì thiết bị.

2. Nhà nghiên cứu và sinh viên ngành công nghệ hóa học: Cung cấp kiến thức chuyên sâu về mô hình hóa phản ứng xúc tác dị thể và phương pháp tính toán thiết bị phản ứng phức tạp.

3. Các công ty sản xuất xúc tác và thiết bị công nghiệp: Hỗ trợ phát triển sản phẩm xúc tác mới và thiết kế thiết bị phù hợp với điều kiện vận hành thực tế.

4. Cơ quan quản lý và hoạch định chính sách năng lượng: Cung cấp cơ sở khoa học để xây dựng các chính sách phát triển công nghiệp lọc hóa dầu bền vững, nâng cao hiệu quả sử dụng tài nguyên.

Câu hỏi thường gặp

1. Quá trình reforming xóc tĩnh là gì?
   Reforming xóc tĩnh là quá trình chuyển đổi các hydrocarbon n-parafin trong dầu thô thành hydrocarbon thơm có chỉ số octan cao, sử dụng xúc tác platinium trên lớp xúc tác xếp tĩnh. Quá trình này giúp nâng cao chất lượng xăng và tạo nguyên liệu cho công nghiệp hóa học.

2. Tại sao cần kiểm soát nhiệt độ trong quá trình reforming?
   Nhiệt độ ảnh hưởng trực tiếp đến tốc độ phản ứng và sự hình thành sản phẩm phụ như cặn. Nhiệt độ quá cao làm tăng phản ứng tạo cặn, giảm tuổi thọ xúc tác, trong khi nhiệt độ thấp làm giảm hiệu suất chuyển hóa.

3. Vai trò của áp suất hydro trong reforming là gì?
   Áp suất hydro giúp duy trì hoạt tính xúc tác và hạn chế sự hình thành cặn. Áp suất thấp giúp giảm chi phí và kéo dài tuổi thọ xúc tác, nhưng áp suất quá thấp có thể làm giảm hiệu suất phản ứng.

4. Làm thế nào để xác định vận tốc hiệu dụng phản ứng trong lớp xúc tác?
   Vận tốc hiệu dụng được xác định thông qua mô hình toán học kết hợp với các phương trình cân bằng chất và nhiệt, tính toán dựa trên kích thước hạt xúc tác, điều kiện vận hành và đặc tính vật liệu.

5. Lợi ích của việc mô hình hóa thiết bị phản ứng reforming?
   Mô hình hóa giúp dự đoán hiệu suất phản ứng, phân bố nhiệt độ và nồng độ trong thiết bị, từ đó tối ưu thiết kế và vận hành, giảm thiểu chi phí và tăng tuổi thọ thiết bị.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học mô phỏng quá trình reforming xóc tĩnh, bao gồm cân bằng chất và nhiệt trong thiết bị phản ứng đa pha.
• Nghiên cứu xác định được ảnh hưởng của các yếu tố vận hành như nhiệt độ, áp suất hydro và tỷ lệ mol H2/RH đến hiệu suất và chất lượng sản phẩm.
• Kết quả tính toán vận tốc hiệu dụng phản ứng và phân bố nhiệt độ giúp thiết kế thiết bị phù hợp với điều kiện công nghiệp tại Việt Nam.
• Đề xuất các giải pháp vận hành và thiết kế nhằm nâng cao hiệu quả quá trình reforming, giảm tiêu hao nguyên liệu và năng lượng.
• Các bước tiếp theo bao gồm thử nghiệm thực tế tại nhà máy, hoàn thiện mô hình và phát triển xúc tác mới phù hợp với nguồn nguyên liệu trong nước.

Hành động ngay: Các nhà nghiên cứu và doanh nghiệp trong ngành lọc hóa dầu nên áp dụng kết quả nghiên cứu để cải tiến công nghệ, nâng cao năng suất và chất lượng sản phẩm, góp phần phát triển bền vững ngành công nghiệp dầu khí Việt Nam.

Trích đoạn nội dung tài liệu

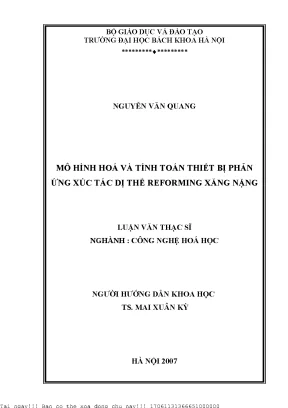

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI *********♦********* NGUYỄN VĂN QUANG MÔ HÌNH HOÁ VÀ TÍNH TOÁN THIẾT BỊ PHẢN ỨNG XÚC TÁC DỊ THỂ REFORMING XĂNG NẶNG LUẬN VĂN THẠC SĨ NGHÀNH : CÔNG NGHỆ HOÁ HỌC NGƯỜI HƯỚNG DẪN KHOA HỌC TS. MAI XUÂN KỲ HÀ NỘI 2007 17061131366651000000 -1- Môc lôc Trang Më ®Çu 4 Ch¬ng I 7 C«ng nghÖ reforming xóc t¸c I. C¸c ph¶n øng hãa häc xÈy ra trong qu¸ tr×nh reforming 7 I. Ph¶n øng reforming 7 I.

Ph¶n øng ®ªhy®ro hãa naphten thµnh hy®rocacbon th¬m 9 I. Ph¶n øng ®ªhy®ro hãa vßng n-parafin 10 I. Ph¶n øng Hy®roizome hãa 11 I. Ph¶n øng Hy®rocracking parafin 12 I.

Ph¶n øng t¹o cèc 13 I. C«ng nghÖ Platrefoming 14 I.1 S¬ ®å c«ng nghÖ qu¸ tr×nh reforming 14 I.2 ChÕ ®é c«ng nghÖ cña qu¸ tr×nh reforming xóc t¸c 15 I.3 Nguyªn liÖu vµ s¶n phÈm cña 18 I.4 Xóc t¸c reforming 20 Ch¬ng II 25 M« h×nh hãa vµ tÝnh to¸n thiÕt bÞ ph¶n øng Cho c¸c hÖ dÞ thÓ II. C¸c thiÕt bÞ ph¶n øng xóc t¸c dÞ thÓ ®iÓn h×nh trong c«ng nghiÖp hãa häc 25 II. ThiÕt bÞ ph¶n øng cã líp xóc t¸c tÜnh 26 II.

ThiÕt bÞ ph¶n øng cã líp xóc t¸c chuyÓn ®éng 28 -2- II. Ph¬ng tr×nh c©n b»ng chÊt vµ c©n b»ng nhiÖt trong thiÕt bÞ ph¶n øng dÞ thÓ líp tÜnh 29 II. Ph¬ng tr×nh c©n b»ng chÊt 30 II. Ph¬ng tr×nh c©n b»ng nhiÖt 33 II.

TÝnh to¸n thiÕt bÞ ph¶n øng xóc t¸c dÞ thÓ ®¼ng nhiÖt 35 II. TÝnh to¸n thiÕt bÞ ph¶n øng xóc t¸c dÞ thÓ ®o¹n nhiÖt 37 II. VÊn ®Ò x¸c ®Þnh vËn tèc cña qu¸ tr×nh hãa häc dÞ thÓ 38 II. VËn tèc hiÖu dông cña ph¶n øng hãa häc 38 II.

VËn tèc thùc cña qu¸ tr×nh hãa häc dÞ thÓ trong vËt thÓ r¾n xèp (xóc t¸c) 43 Ch¬ng 3 46 ¶nh hëng cña qu¸ tr×nh vËn t¶i chÊt vµ vËn t¶i nhiÖt Lªn hiÖu qu¶ cña ph¶n øng xóc t¸c dÞ thÓ III. Qu¸ tr×nh vËn t¶i chÊt bªn trong c¸c vËt thÓ r¾n, xèp khi cã ph¶n øng hãa häc 46 III. Qu¸ tr×nh khuÕch t¸n trong vËt thÓ r¾n xèp khi xÈy ra mét hÖ ph¶n øng hãa häc 50 III. Kh¸i niÖm chung 50 III.

KhuÕch t¸n ph©n tö 51 III. KhuÕch t¸n Knudsen 55 III. KhuÕch t¸n trong miÒn chuyÓn tiÕp 56 III. KhuÕch t¸n bÒ mÆt 58 III.

Dßng ch¶y Poisseill 59 III. TÝnh to¸n hÖ sè sö dông bÒ mÆt bªn trong cña xóc t¸c 60 -3- ch¬ng 4 70 m« h×nh hãa vµ tÝnh thiÕt bÞ ph¶n øng refoming xóc t¸c IV. ThiÕt bÞ ph¶n øng refoming xóc t¸c 70 IV. M« h×nh tÝnh to¸n thiÕt bÞ ph¶n øng Reforming xóc t¸c 73 IV.

Ph¬ng tr×nh c©n b»ng chÊt 73 IV. Ph¬ng tr×nh c©n b»ng nhiÖt 77 IV. X¸c ®Þnh c¸c th«ng sè cña m« h×nh 79 IV. X¸c ®Þnh ¸p xuÊt riªng phÇn PNP 79 IV.

X¸c ®Þnh c¸c th«ng sè cÇn thiÕt kh¸c 83 IV. Gi¶i m« h×nh 87 IV. Ch¬ng tr×nh tÝnh to¸n 87 IV. S¬ ®å thuËt to¸n 98 IV.

KÕt qu¶ 107 KÕt luËn 107 Híng ph¸t triÓn cña luËn v¨n 109 Tãm t¾t luËn v¨n ` ` 110 Abstract 111 Tµi liÖu tham kh¶o ` 112 -4- Më ®Çu Trong nh÷ng n¨m 50 cña thÕ kû tríc, ngay tõ khi võa ®îc khai th¸c, dÇu má ®· nhanh chãng trë thµnh nguån n¨ng lîng cùc kú quan träng ®èi víi mäi lÜnh vùc kinh tÕ, quèc phßng cña toµn thÕ giíi, ®ång thêi còng lµ nguån nguyªn liÖu kh«ng thÓ thay thÕ cho c«ng nghiÖp hãa häc, ®Æc biÖt lµ c«ng nghiÖp s¶n xuÊt c¸c hîp chÊt h÷u c¬. Tuy vËy, cho ®Õn ngµy nay, cã ®Õn trªn 80% s¶n lîng dÇu má khai th¸c ®îc trªn thÕ giíi ®Òu lµ dïng ®Ó s¶n xuÊt nhiªn liÖu; ®Æc biªt lµ nhiªn liÖu cña ®éng c¬ cacbuarat¬ (x¨ng «t« ). Trong khi tõ c¸c nguån dÇu má kh¸c nhau, hiÖu suÊt x¨ng thu ®îc tõ c¸c ph¬ng ph¸p c«ng nghÖ vËt lý chÕ biÕn dÇu má (chng cÊt) kh«ng vît qu¸ 25% vµ mÆt kh¸c, th«ng thêng x¨ng thu ®îc qua c¸c ph¬ng ph¸p vËt lý chÕ biÕn dÇu cã chÊt lîng thÊp (chØ sè Octan thÊp).Phô thuéc vµo nguån dÇu má khai th¸c ®îc, chØ sè Octan cña x¨ng chng s¬ bé thêng chØ n»m trong kho¶ng 50 ÷ 70 vµ kh«ng thÓ dïng ®Ó ch¹y ®éng c¬ cacbuarat¬ ®îc. §Ó mét mÆt n©ng cao hiÖu suÊt thu håi x¨ng- s¶n phÈm quan träng bËc nhÊt cña c«ng nghÖ chÕ biÕn dÇu má, mÆt kh¸c nh»m n©ng cao chÊt lîng cña x¨ng, b¾t buéc ph¶i tiÕn hµnh c¸c ph¶n øng hãa häc chÕ biÕn dÇu má trong ®ã Reforming xóc t¸c x¨ng nÆng chiÕm mét vai trß to lín, mét mÆt ®¶m b¶o nhu cÇu x¨ng chÊt lîng cao, mÆt kh¸c ®¶m b¶o nguån c¸c hîp chÊt th¬m (c¸c hîp chÊt thuéc d·y ®ång ®¼ng cña Benzen) cho c«ng nghiÖp hãa häc.

Ngay tõ nh÷ng n¨m ®Çu cña thÕ kû tríc, nhu cÇu vÒ nhiªn liÖu ®· t¨ng ghª gím c¶ vÒ sè lîng vµ chÊt lîng. ChØ sè Octan cña x¨ng ®ßi hái tõ kho¶ng 75 nhanh chãng lªn ®Õn 98 ÷ 99 chØ trong vßng cha ®Çy 20 n¨m [9] vµ trªn thùc tÕ thÞ trêng nhiªn liÖu «t« chØ cã thÓ ®¸p øng ®îc nhu cÇu x¨ng «t« vÒ lîng vµ ®Æc biÖt vÒ chÊt lîng chØ tõ khi c«ng nghÖ Reforming ra ®êi (vµo n¨m 1938) [10]. -5- Reforming xóc t¸c lµ mét qu¸ tr×nh c«ng nghÖ hãa häc dÞ thÓ phèi hîp chuyÓn hãa x¨ng nÆng vµ x¨ng trung b×nh hoÆc còng cã thÓ lµ c¶ nh÷ng hîp phÇn l©n cËn thµnh x¨ng chÊt lîng cao, thËm chÝ chuyÓn hãa c¶ c¸c hy®rocacbon parafin thµnh c¸c hy®rocacbon th¬m tinh khiÕt. Trong hÖ thèng ph¶n øng Reforming xóc t¸c xÈy ra ®ång thêi nhiÒu ph¶n øng hãa häc: - Ph¶n øng ®ång ph©n hãa c¸c hy®rocacbon n- parafin, izo- parafin thµnh hy®rocacbon d·y naphten - Ph¶n øng khö hy®ro c¸c naphten ®Ó t¹o ®Ó t¹o thµnh c¸c hîp chÊt th¬m d·y benz«nÝc - Ph¶n øng hy®rocracking c¸c hy®rocacbon m¹ch dµi thµnh c¸c s¶n phÈm khÝ.

Tõ nh÷ng nghiªn cøu ®Çu tiªn vÒ ph¶n øng ®ång ph©n hãa-®ehy®ro hãa n- hexan ®· thu ®îc benzen ë 280-3000C trªn xóc t¸c Nikel vµo nh÷ng n¨m cuèi cïng cña thÕ kû XIX (1877) [9] vµ nh÷ng n¨m ®Çu cña thÕ kû XX (1907) [9] d©y chuyÒn c«ng nghÖ Reforming trªn xóc t¸c Platin ®Çu tiªn do C«ng ty Universal- Oil- Product- Co triÓn khai t¹i Mü vµ mang tªn gäi lµ Plat- Reforming [9] ®· thu ®îc ý nghÜa to lín, cho phÐp chuyÓn hãa c¸c lo¹i x¨ng nÆng, x¨ng trung b×nh cã chÊt lîng thÊp (chØ sè Octan thÊp) thu ®îc trong qu¸ tr×nh chng cÊt dÇu má, thµnh x¨ng cã chÊt lîng cao víi chØ sè Octan lªn ®Õn trªn 95 kÓ c¶ khi cha thªm phô gia Tªtraªtyl ch×. Tõ nh÷ng n¨m 60 cña thÕ kû tríc, c«ng nghÖ Plat- Reforming trë thµnh c«ng nghÖ b¾t buéc trong kü thuËt chÕ biÕn dÇu má. GÇn nh toµn bé nhiªn liÖu ®éng c¬ cacbuarat¬ trªn thÕ giíi ®Òu ®· ®îc s¶n xuÊt th«ng qua c«ng nghÖ Plat- Reforming vµ ®Æc biÖt lµ c¸c hîp chÊt hy®rocacbon th¬m d·y benzinic phôc vô c¸c lÜnh vùc hãa häc nh: Benzen, T«luen, Xylen,. C«ng nghÖ chÕ biÕn dÇu má cña níc ta lµ mét lÜnh vùc c«ng nghiÖp hoµn toµn míi mÎ.

Víi nguån dÇu má Parafin khai th¸c ®îc ë c¸c má dÇu -6- cña níc ta, c¸c hîp phÇn x¨ng nÆng, x¨ng trung b×nh chng cÊt ®îc ®Òu cã chÊt lîng hÕt søc thÊp. Reforming xóc t¸c- C«ng nghÖ Plat-Reforming lµ c«ng nghÖ b¾t buéc trong kü thuËt läc dÇu cña níc ta. §Ó ®ãng gãp vµo sù hiÓu biÕt vÒ c«ng nghÖ Plat- Reforming, nh»m cã thÓ vËn hµnh hÖ thèng thiÕt bÞ c«ng nghÖ Reforming trong c«ng nghiÖp ®îc tèt h¬n, ®Æc biÖt ®Ó gãp phÇn vµo kh¶ n¨ng chñ ®éng trong tÝnh to¸n, thiÕt kÕ vµ vËn hµnh tèi u qu¸ tr×nh c«ng nghÖ Reforming xóc t¸c, ®· chän ®Ò tµi nghiªn cøu luËn v¨n Th¹c sü nµy lµ: “ M« h×nh hãa vµ tÝnh to¸n thiÕt bÞ ph¶n øng xóc t¸c dÞ thÓ Reforming x¨ng nÆng” Víi nh÷ng néi dung chñ yÕu sau: 1. Nghiªn cøu vÒ c«ng nghÖ Reforming xóc t¸c x¨ng nÆng: c¸c ph¶n øng hãa häc, xóc t¸c vµ c«ng nghÖ Plat- Reforming,.

Nghiªn cøu lùa chän m« h×nh ®éng häc vµ tÝnh to¸n c¸c th«ng sè m« t¶ ®éng häc. Nghiªn cøu vÒ ph¬ng ph¸p m« h×nh hãa vµ tÝnh to¸n thiÕt bÞ ph¶n øng xóc t¸c dÞ thÓ. ThiÕt lËp m« h×nh, gi¶i m« h×nh vµ tÝnh to¸n thiÕt bÞ ph¶n øng xóc t¸c dÞ thÓ tiÕn hµnh ph¶n øng Reforming x¨ng nÆng, ®¶m b¶o ®é chuyÓn hãa N- parafin ®¹t 90%. Trong ®iÒu kiÖn tµi liÖu vµ thiÕt bÞ hiÖn cã, viÖc tiÕn hµnh c«ng tr×nh cña luËn v¨n nh»m thu ®îc nh÷ng kÕt qu¶ víi hy väng cã thÓ ®ãng gãp vµo nh÷ng hiÓu biÕt vÒ c«ng nghÖ vµ tÝnh to¸n, thiÕt kÕ vµ ®iÒu khiÓn tèi u thiÕt bÞ ph¶n øng Reforming xóc t¸c trong c«ng nghiÖp läc dÇu cña níc nhµ.

-7- CH¦¥NG 1 C«ng nghÖ reforming xóc t¸c I. Reforming xóc t¸c lµ mét trong c¸c qu¸ tr×nh quan träng cña c«ng nghiÖp chÕ biÕn dÇu má. Vai trß cña qu¸ tr×nh nµy kh«ng ngõng ®îc t¨ng lªn do nhu cÇu vÒ x¨ng cã chÊt lîng cao vµ c¸c hîp chÊt th¬m nguyªn liÖu cho qu¸ tr×nh tæng hîp ho¸ dÇu ngµy mét nhiÒu. Qu¸ tr×nh nµy cho phÐp s¶n xuÊt c¸c cÊu tö cã chØ sè octan cao cho x¨ng, c¸c hîp chÊt h®rocacbon th¬m (B, T, X) cho tæng hîp hãa dÇu vµ hãa häc.

Ngoµi ra, qu¸ tr×nh cßn cho phÐp nhËn ®îc khÝ hy®ro kü thuËt (hµm lîng H 2 tíi 85%) víi gi¸ rÎ nhÊt so víi c¸c qu¸ tr×nh ®iÒu chÕ hy®ro kh¸c. S¶n phÈm hy®ro nhËn ®îc tõ qu¸ tr×nh lµm s¹ch nguyªn liÖu, xö lý hy®ro c¸c ph©n ®o¹n s¶n phÈm trong khu liªn hîp läc hãa dÇu. [6] Qu¸ tr×nh reforming thêng dïng nguyªn liÖu lµ ph©n ®o¹n x¨ng cã chØ sè octan thÊp, kh«ng ®ñ tiªu chuÈn cña nhiªn liÖu x¨ng cho ®éng c¬ x¨ng. §ã lµ ph©n ®o¹n x¨ng cña qu¸ tr×nh chng cÊt trùc tiÕp dÇu th«, hay tõ ph©n ®o¹n x¨ng cña cracking nhiÖt cèc hãa hay vibreking.

Qu¸ tr×nh reforming dïng xóc t¸c ®a chøc n¨ng: chøc hy®ro-®ehy®ro hãa do kim lo¹i ®¶m nhiÖm (chñ yÕu lµ platin Pt), ®îc mang trªn chÊt mang axit (thêng dïng lµ gama oxyt nh«m γ - Al2O3, ®Ó t¨ng tèc c¸c ph¶n øng theo c¬ chÕ ion cacboni nh izome hãa, vßng hãa vµ hy®rocracking). c¸c ph¶n øng hãa häc xÈy ra trong qu¸ tr×nh reforming i. Ph¶n øng Reforming Reforming xóc t¸c lµ qu¸ tr×nh biÕn ®æi c¸c cÊu tróc hy®rocacbon cña nguyªn liÖu mµ chñ yÕu lµ naphten vµ parafin thµnh hy®rocacbon th¬m cã trÞ -8- sè octan cao. S¬ ®å c¸c ph¶n øng chÝnh trong qu¸ tr×nh reforming cã thÓ biÓu diÔn nh trªn H×nh1.1: [6] §ehy®ro vßng ho¸ §ehy®ro ho¸ n - prafin Alkyl Cyclo Hy®rocacbon th¬m hexan Hy®ro cracking §ång ph©n ho¸ S¶n phÈm cracking Hy®rocracking Izo - parafin Alkyl Cyclopentan H×nh 1.
