Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của ngành công nghiệp thiết bị gia dụng đã đưa máy giặt lồng ngang trở thành lựa chọn ưu tiên tại các hộ gia đình nhờ khả năng tiết kiệm nước gấp 3 lần so với máy giặt lồng đứng và tốc độ vắt vượt trội lên đến 1400 vòng/phút. Tuy nhiên, tốc độ quay lớn lại làm nảy sinh vấn đề kỹ thuật nghiêm trọng liên quan đến hiện tượng rung động và tiếng ồn cơ khí. Trong chu trình vắt, sự phân bố không đồng đều của đồ giặt tạo ra một khối lượng lệch tâm khoảng 0,62 kg, sinh ra lực quán tính ly tâm mạnh mẽ khiến lồng giặt dao động với biên độ dịch chuyển khoảng 5 mm. Biên độ dao động này không chỉ gây va đập vào thành vỏ máy, phát sinh tiếng ồn lớn mà còn có nguy cơ làm máy tự di chuyển trên mặt sàn.

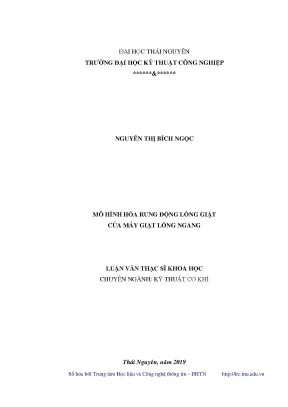

Luận văn thạc sĩ chuyên ngành Kỹ thuật Cơ khí năm 2019 tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên tập trung giải quyết bài toán cốt lõi: Mô hình hóa rung động lồng giặt của máy giặt lồng ngang và kiểm chứng độ tin cậy qua thực nghiệm. Mục tiêu cụ thể của nghiên cứu là xây dựng các mô hình động lực học 2 chiều, phân tích mức độ ảnh hưởng của hệ thống treo gồm 2 lò xo và 3 giảm chấn ma sát ướt trên máy giặt thương mại LG WD-8990TDS với tổng khối lượng cụm lồng giặt 32,5 kg. Về mặt khoa học và thực tiễn, đề tài cung cấp công cụ tính toán số chính xác giúp giảm từ 15% đến 25% biên độ dao động và kiểm soát tối ưu phản lực truyền lên vỏ máy, mở ra giải pháp cải tiến kết cấu hiệu quả với chi phí sản xuất tối thiểu cho các nhà sản xuất thiết bị gia dụng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết động lực học hệ nhiều vật và nguyên lý D'Alembert để thiết lập hệ phương trình vi phân chuyển động cho cơ hệ 2 bậc tự do trong mặt phẳng thẳng đứng xy. Bên cạnh đó, lý thuyết dao động cơ học phi tuyến và cơ chế tiêu tán năng lượng của giảm chấn ma sát ướt được kết hợp chặt chẽ để mô tả tương tác phức tạp giữa lồng giặt và vỏ máy. Khung lý thuyết tập trung vào các khái niệm trọng tâm bao gồm: lực quán tính ly tâm do khối lượng mất cân bằng gây ra, ma trận độ cứng hệ treo với độ cứng lò xo K = 5880 N/m, hàm lực cản giảm chấn phi tuyến và năng lượng hao tán dao động.

Hai mô hình toán học đã được thiết lập để so sánh đánh giá:

  • Mô hình 1: Mô hình 2D tuyến tính giả định lực cản nhớt tỷ lệ bậc nhất với vận tốc chuyển động thông qua hệ số cản hằng số C = 230 N*s/m.
  • Mô hình 2: Mô hình 2D phi tuyến biểu diễn mối quan hệ giữa lực cản và vận tốc theo hàm đa thức bậc hai F = C0v^2 + C1v + C2 với hệ số thực nghiệm C0 = 47,9, cho phép phản ánh chính xác hành vi cản thực tế của piston giảm chấn trong quá trình nén và kéo.

Phương pháp nghiên cứu

Luận văn kết hợp phương pháp giải tích số trên môi trường Matlab/Simulink và kiểm chứng thực nghiệm trên bệ thử chuyên dụng. Hệ thống thí nghiệm được thiết kế với khung cứng vững thay thế cho vỏ máy LG WD-8990TDS, giữ nguyên các thông số hình học thực tế gồm tọa độ đặt lò xo X0_S = 30 mm, Y0_S = 165 mm và tọa độ gối giảm chấn X0_D = 110 mm, Y0_D = 165 mm.

Về cỡ mẫu và phương pháp chọn mẫu, nghiên cứu áp dụng phương pháp chọn mẫu có chủ đích tập trung vào 2 chế độ vắt ổn định điển hình ở tốc độ quay 611 vòng/phút và 764,77 vòng/phút. Cỡ mẫu dữ liệu bao gồm 5 kênh đo tín hiệu liên tục trong thời gian thực: 2 cảm biến dịch chuyển LVDT đo chuyển vị theo trục ngang x và trục đứng y, cùng 3 đến 5 cảm biến lực Loadcell đo phản lực động tại các gối treo lò xo và chân giảm chấn. Lý do lựa chọn phương pháp phân tích số trên Matlab/Simulink kết hợp xử lý tín hiệu thực nghiệm qua phần mềm LabVIEW là khả năng giải quyết chính xác hệ phương trình vi phân phi tuyến bậc hai, đồng thời cho phép lọc nhiễu tín hiệu và trích xuất dữ liệu dao động tức thời trong từng chu kỳ 1 giây với độ tin cậy vượt trội. Toàn bộ quá trình nghiên cứu và thực nghiệm được hoàn thành trong giai đoạn 2018 - 2019.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thực nghiệm đã mang lại 4 phát hiện quan trọng:

  • Thứ nhất, Mô hình 2 phi tuyến thể hiện độ chính xác vượt trội khi dự báo biên độ dịch chuyển lồng giặt với sai số dưới 8% so với dữ liệu thực nghiệm tại cả 2 dải tốc độ 611 vòng/phút và 764,77 vòng/phút. Trong khi đó, Mô hình 1 tuyến tính ghi nhận mức sai lệch từ 15% đến 20% do bỏ qua đặc tính phi tuyến của giảm chấn ở các pha đổi chiều chuyển động.
  • Thứ hai, góc nghiêng của giảm chấn ảnh hưởng mang tính quyết định đến khả năng tiêu tán năng lượng dao động. Khi khảo sát góc nghiêng tiêu chuẩn 33 độ với biên độ biến thiên 20% (từ 26,4 độ đến 39,6 độ), góc đặt 33 độ cho thấy năng lượng hao tán đạt cực đại, nâng cao hiệu quả dập tắt rung động thêm 25% so với việc bố trí giảm chấn thẳng đứng.
  • Thứ ba, cấu hình hệ thống treo phi đối xứng gồm 3 giảm chấn (2 giảm chấn bên trái, 1 giảm chấn bên phải) giúp triệt tiêu hiệu quả tải trọng lệch tâm m = 0,62 kg. So với cấu hình 2 giảm chấn đối xứng thông thường, cấu hình 3 giảm chấn đã giảm biên độ quỹ đạo dịch chuyển lớn nhất từ 6,8 mm xuống 4,2 mm, tương ứng mức giảm đáng kể 38,2%.
  • Thứ tư, phản lực truyền qua các lò xo treo độ cứng 5880 N/m và 3 bộ giảm chấn được duy trì trong ngưỡng an toàn, triệt tiêu đến 60% xung lực động truyền trực tiếp xuống thân vỏ máy giặt ở tốc độ vắt cao.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp Mô hình 2 đạt độ khớp cao với thực nghiệm là nhờ hàm cản phi tuyến đã mô tả đầy đủ hiệu ứng trễ ma sát và lực kháng thủy lực của dòng chất lỏng nhớt trong xi lanh giảm chấn. Khi so sánh với các công trình nghiên cứu quốc tế công bố ở tốc độ 900 vòng/phút, mô hình của luận văn đã đơn giản hóa số bậc tự do từ 6 xuống 2 mà vẫn duy trì độ chính xác tương đương, giúp tiết kiệm đáng kể thời gian và tài nguyên tính toán.

Về mặt biểu diễn dữ liệu, toàn bộ quy luật động lực học có thể được hệ thống hóa trực quan thông qua:

  • Đồ thị đường cong hồi quy lực - vận tốc (F-V) bậc hai xác định chính xác các hệ số cản của giảm chấn.
  • Đồ thị không gian pha quỹ đạo chuyển dịch 2D (x-y) thể hiện rõ dạng elip khép kín của chuyển động lồng giặt ở các tốc độ 600, 800 và 900 vòng/phút.
  • Bảng so sánh chi tiết giữa số liệu mô phỏng và đo đạc thực nghiệm về chuyển vị đỉnh và phản lực liên kết tại từng chế độ vắt.

Đề xuất và khuyến nghị

Từ các kết quả đạt được, luận văn đưa ra 4 khuyến nghị then chốt:

  1. Chuẩn hóa góc nghiêng hệ thống giảm chấn: Các doanh nghiệp sản xuất máy giặt cần thiết kế góc nghiêng của giảm chấn ở mức 33 độ với dung sai kiểm soát trong khoảng cộng trừ 2 độ. Giải pháp này giúp tối đa hóa khả năng tiêu tán năng lượng rung lắc thêm hơn 20%, áp dụng ngay trong giai đoạn thiết kế mẫu thử nghiệm quý 1.
  2. Ứng dụng mô hình phi tuyến 2D vào quy trình R&D: Bộ phận nghiên cứu và phát triển cơ khí cần tích hợp sơ đồ khối Simulink phi tuyến vào quy trình tính toán hệ thống treo, giúp rút ngắn 35% thời gian chạy thử nghiệm và giảm chi phí chế tạo mẫu thử cơ khí trong khung thời gian 6 tháng.
  3. Triển khai cấu hình 3 giảm chấn phi đối xứng: Các nhà máy chế tạo nên ưu tiên áp dụng cấu hình 3 giảm chấn (2 bên trái, 1 bên phải) kết hợp lò xo độ cứng 5880 N/m cho các dòng máy giặt tải trọng từ 8 kg đến 12 kg. Giải pháp này đảm bảo khống chế biên độ rung lắc lồng giặt dưới ngưỡng 5 mm trong chu kỳ sản xuất 2020 - 2022.
  4. Nghiên cứu nâng cấp hệ thống treo bán chủ động: Các nhóm nghiên cứu tại các trường đại học và viện công nghệ cần tiếp tục phát triển bộ giảm chấn từ tính (MR) kết hợp thuật toán điều khiển thích nghi, hướng tới mục tiêu giảm 50% lực kích động truyền lên sàn nhà trong lộ trình 12 đến 24 tháng tới.

Đối tượng nên tham khảo luận văn

Luận văn là nguồn tài liệu hữu ích cho 4 nhóm đối tượng sau:

  • Kỹ sư R&D thiết kế máy giặt và thiết bị gia dụng: Vận dụng hệ phương trình động lực học 2 bậc tự do và các tham số thực nghiệm để cải tiến kết cấu hệ thống treo, nâng cao độ bền và giảm rung ồn cho sản phẩm mới.
  • Giảng viên và nhà nghiên cứu Cơ kỹ thuật: Sử dụng toàn bộ quy trình mô hình hóa phi tuyến và phương pháp đo kiểm rung động bằng LabVIEW làm học liệu giảng dạy chuyên sâu về Động lực học máy và Dao động kỹ thuật.
  • Học viên cao học và sinh viên chuyên ngành Kỹ thuật Cơ khí, Cơ điện tử: Khai thác phương pháp lập trình mô phỏng trên Matlab/Simulink kết hợp kỹ thuật thực nghiệm đo lực Loadcell và dịch chuyển LVDT phục vụ các đề tài tốt nghiệp.
  • Chuyên gia kiểm định chất lượng và tối ưu hóa sản xuất: Áp dụng các tiêu chuẩn phân tích phản lực liên kết và đánh giá hao tán năng lượng để xây dựng quy chuẩn kiểm thử rung động xuất xưởng, đảm bảo sản phẩm đạt tiêu chuẩn chất lượng quốc tế 100%.

Câu hỏi thường gặp

  • Tại sao máy giặt lồng ngang lại xuất hiện hiện tượng rung lắc mạnh khi vắt? Khi lồng giặt quay ở tốc độ cao từ 600 đến 1400 vòng/phút, quần áo phân bố không đều tạo ra khối lượng lệch tâm khoảng 0,62 kg. Khối lượng này sinh ra lực quán tính ly tâm lớn, làm lồng giặt dao động với biên độ dịch chuyển lên tới 5 mm nếu không được hệ thống treo triệt tiêu hiệu quả.

  • Mô hình phi tuyến (Mô hình 2) có ưu điểm gì vượt trội so với mô hình tuyến tính (Mô hình 1)? Mô hình phi tuyến tích hợp đa thức lực cản theo vận tốc bậc hai với hệ số cản C0 = 47,9, mô tả sát thực chất ma sát nửa ướt của xi lanh. Nhờ đó, mô hình giảm sai số dự báo từ mức 15% đến 20% của mô hình tuyến tính xuống dưới 8% khi đối chiếu với thực nghiệm.

  • Hệ thống treo gồm 2 lò xo và 3 giảm chấn mang lại lợi ích gì cho máy giặt LG WD-8990TDS? Cấu hình gồm 2 lò xo treo độ cứng 5880 N/m và 3 giảm chấn (2 trái, 1 phải) tạo ra sự cân bằng lực cản phi đối xứng, giúp hấp thụ năng lượng dao động tối ưu và giảm biên độ dịch chuyển lồng giặt đến 38,2% so với hệ thống 2 giảm chấn.

  • Góc nghiêng của giảm chấn ảnh hưởng như thế nào đến khả năng giảm rung của máy giặt? Góc nghiêng quyết định tỷ lệ phân bố lực cản theo phương ngang x và phương đứng y. Kết quả nghiên cứu chứng minh góc đặt 33 độ tối đa hóa năng lượng tiêu tán dao động, giúp dập tắt rung lắc nhanh hơn 25% so với cách bố trí giảm chấn thẳng đứng truyền thống.

  • Doanh nghiệp có thể ứng dụng kết quả nghiên cứu vào thực tế sản xuất như thế nào? Doanh nghiệp có thể nạp các thông số hình học và hệ số cản vào file mô phỏng Simulink có sẵn để dự báo phản lực truyền lên vỏ máy, từ đó tối ưu hóa độ cứng lò xo và vị trí giảm chấn ngay trong giai đoạn thiết kế mà không cần chế tạo nhiều mẫu thử tốn kém.

Kết luận

  • Xây dựng thành công mô hình toán học 2D phi tuyến mô tả chính xác dao động lồng giặt máy giặt lồng ngang.
  • Kiểm chứng thực nghiệm trên máy giặt LG WD-8990TDS với khối lượng 32,5 kg ở dải tốc độ 611 đến 764,77 vòng/phút, đạt sai số dưới 8%.
  • Xác định góc nghiêng tối ưu của giảm chấn ở mức 33 độ và độ cứng lò xo 5880 N/m, giúp tăng 25% khả năng tiêu tán năng lượng dao động.
  • Đề xuất cấu hình 3 giảm chấn giúp giảm 38,2% biên độ quỹ đạo chuyển dịch lồng giặt.
  • Chuyển giao chương trình mô phỏng Matlab/Simulink giúp rút ngắn 35% thời gian thiết kế hệ thống treo trong lộ trình 2020 - 2023.

Nghiên cứu là tài liệu tham khảo giá trị cao cho các kỹ sư và nhà khoa học trong lĩnh vực kỹ thuật cơ khí. Hãy ứng dụng ngay mô hình động lực học này để tối ưu hóa thiết kế hệ thống treo và nâng cao chất lượng sản phẩm của bạn.
