Tổng quan về giáo trình

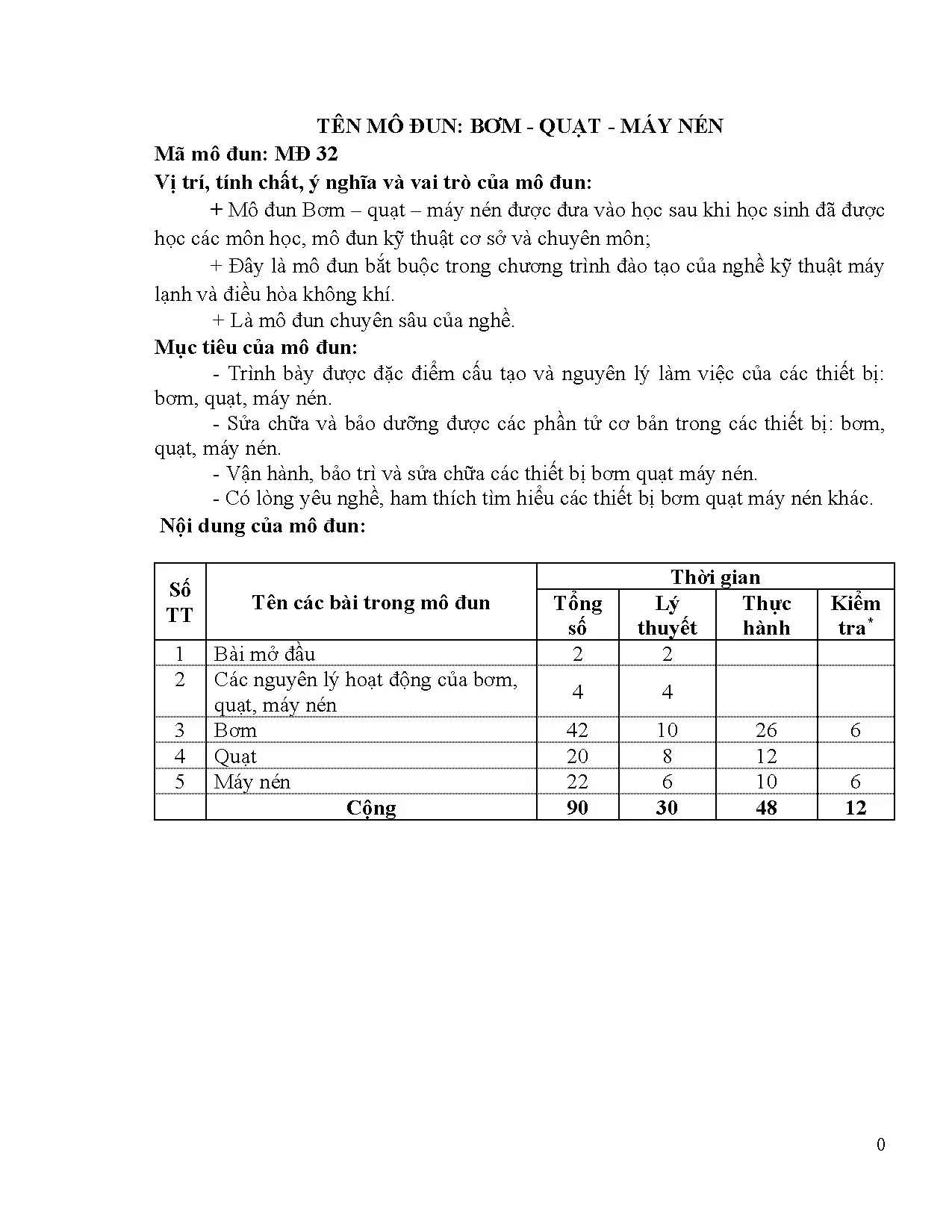

Mô đun "Bơm – Quạt – Máy Nén" (Mã mô đun: MĐ 32) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Kỹ thuật máy lạnh và điều hòa không khí. Mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun kỹ thuật cơ sở cũng như kiến thức chuyên môn nền tảng. Về tính chất, đây là mô đun kỹ thuật chuyên sâu nhằm hoàn thiện năng lực vận hành, bảo dưỡng và sửa chữa các thiết bị động lực dòng chảy trong hệ thống nhiệt - lạnh.

Mục tiêu học tập tổng thể của giáo trình được xác định cụ thể qua bốn nhóm chuẩn đầu ra:

  • Trình bày rõ ràng đặc điểm cấu tạo và nguyên lý làm việc của ba nhóm thiết bị chính: bơm, quạt và máy nén.
  • Thực hiện đúng quy trình kỹ thuật trong việc tháo lắp, kiểm tra, sửa chữa và bảo dưỡng các phần tử cơ bản của thiết bị.
  • Nắm vững quy trình vận hành, bảo trì định kỳ và xử lý các sự cố kỹ thuật phát sinh trong quá trình vận hành hệ thống.
  • Hình thành tác phong công nghiệp, tuân thủ an toàn lao động điện lạnh và ý thức tìm hiểu các dòng thiết bị mở rộng.

Về mặt cấu trúc, giáo trình được thiết kế với tổng thời lượng 90 giờ, phân bổ thành 30 giờ lý thuyết, 48 giờ thực hành và 12 giờ kiểm tra đánh giá. Cách tiếp cận của tài liệu đi từ nền tảng phân loại, các nguyên lý thủy khí động lực tổng quát đến quy trình thao tác kỹ thuật chi tiết trên từng chủng loại thiết bị cụ thể. Điểm đặc thù của giáo trình là sự gắn kết chặt chẽ giữa công thức tính toán thông số thủy lực lý thuyết với quy trình hướng dẫn thực hành tháo lắp, căn chỉnh và bảng tra cứu lỗi kỹ thuật thực tế tại xưởng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung đào tạo của mô đun MĐ 32 được triển khai qua 5 bài học có tính kế thừa và phát triển logic:

[MĐ 32: Bơm - Quạt - Máy Nén (90h)]
  │
  ├── [Bài 1: Mở Đầu] (2h LT) ──────────────── Phân loại & định nghĩa máy thủy khí
  │
  ├── [Bài 2: Nguyên Lý Hoạt Động] (4h LT) ── 4 nguyên lý: Thể tích, Ly tâm, Cánh nâng, Phun tia
  │
  ├── [Bài 3: Bơm] (42h: 10 LT, 26 TH, 6 KT) ─ Cấu tạo, tính toán, vận hành, sửa chữa 7 loại bơm
  │
  ├── [Bài 4: Quạt] (20h: 8 LT, 12 TH) ────── Quạt ly tâm & quạt hướng trục
  │
  └── [Bài 5: Máy Nén] (22h: 6 LT, 10 TH, 6 KT) Cánh dẫn, thể tích (piston, roto) & phun tia
  • Bài 1: Bài mở đầu (Mã bài: MĐ32 - 01, Thời lượng: 2 giờ Lý thuyết): Thiết lập định nghĩa cơ bản về máy thủy lực và máy thủy khí. Định nghĩa bơm là thiết bị chuyển hóa năng lượng cơ học từ động cơ thành thế năng, động năng và nhiệt năng của môi chất lỏng. Định nghĩa và phân biệt các thiết bị vận chuyển chất khí dựa theo cơ số tăng áp $\varepsilon$ (tỷ số áp suất cửa ra và cửa vào) và áp suất đạt được $p$: quạt ($\varepsilon < 1{,}15$ hay $p < 1500\text{ mmH}_2\text{O}$), máy hút khí ($\varepsilon > 1{,}15$, $p > 1500\text{ mmH}_2\text{O}$, không có làm lạnh nhân tạo) và máy nén khí ($\varepsilon > 1{,}15$, $p > 1500\text{ mmH}_2\text{O}$, có làm lạnh nhân tạo tại vùng nén). Phân loại toàn diện bơm (bơm cánh dẫn, bơm thể tích, phân loại theo công dụng, theo cột áp và lưu lượng), quạt (chỉ có loại cánh dẫn gồm quạt ly tâm, quạt hướng trục) và máy nén (cánh dẫn, thể tích, phun tia).
  • Bài 2: Các nguyên lý hoạt động của bơm, quạt, máy nén (Mã bài: MĐ32 - 02, Thời lượng: 4 giờ Lý thuyết): Phân tích 4 nguyên lý vật lý cơ bản:
    1. Nguyên lý thể tích (máy thủy tĩnh): Nén chất lỏng/khí trong thể tích kín dưới tác dụng của piston chuyển động tịnh tiến hoặc roto quay, làm thay đổi thế năng dòng chảy trong khi động năng hầu như không đổi.
    2. Nguyên lý ly tâm: Lực ly tâm của bánh công tác dồn chất lỏng từ trong ra ngoài máng dẫn vào ống đẩy, tạo độ chân không ở cửa vào để duy trì quá trình hút - đẩy liên tục.
    3. Nguyên lý cánh nâng: Bánh công tác mang các cánh dẫn mặt cong dạng công xôn (3 chiều) tạo dòng chảy xoắn ốc dọc trục, kết hợp bộ phận dẫn hướng để khử thành phần vận tốc quay.
    4. Nguyên lý phun tia: Dựa trên phương trình Bernoulli, chuyển hóa áp năng thành động năng để tạo độ chân không tại khoang hút.
  • Bài 3: Bơm (Mã bài: MĐ32 - 03, Thời lượng: 42 giờ: 10 LT, 26 TH, 6 KT): Trọng tâm của mô đun, bao quát cấu tạo, nguyên lý, công thức tính toán, quy trình tháo lắp, vận hành và sửa chữa của 7 dòng bơm:
    1. Bơm piston: Bơm tác dụng đơn, tác dụng kép và bơm piston quay (roto hướng kính, roto hướng trục đạt áp suất đến 350 at, $n = 6500\text{ v/ph}$).
    2. Bơm hướng trục: Kết cấu cánh bơm trong ống trụ nằm ngang hoặc thẳng đứng, tạo lưu lượng lớn ở cột áp thấp.
    3. Bơm bánh răng: Khớp ngoài và khớp trong, ứng dụng bơm chất lỏng độ nhớt cao (bơm dầu).
    4. Bơm roto – cánh gạt: Đặt roto lệch tâm với vỏ, cánh gạt trượt trong rãnh roto tì sát vào vỏ nhờ lực lò xo.
    5. Bơm trục vít: Loại 2 trục vít và 3 trục vít, truyền động êm, cột áp cao.
    6. Bơm vòng nước: Bơm chân không tạo vành khăn nước làm kín nhờ lực ly tâm.
    7. Bơm ly tâm: Khảo sát vỏ xoắn ốc, 3 dạng bánh công tác (cánh mở hoàn toàn, mở một phần, cánh kín), thiết bị làm kín và hệ thống đường ống.
  • Bài 4: Quạt (Thời lượng: 20 giờ: 8 LT, 12 TH): Chuyên đề về quạt ly tâm và quạt hướng trục phục vụ hệ thống thông gió và điều hòa không khí.
  • Bài 5: Máy nén (Thời lượng: 22 giờ: 6 LT, 10 TH, 6 KT): Đi sâu vào máy nén thể tích (piston, roto) và máy nén động năng (ly tâm, hướng trục, phun tia) ứng dụng trong các chu trình lạnh.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ sở lý thuyết dựa trên các định luật nhiệt động học, cơ học chất lưu và thủy lực công nghiệp:

  • Hệ thống phương trình và chuyển hóa năng lượng: Phương trình liên tục, phương trình Bernoulli ứng dụng cho bơm phun tia, quy luật biến đổi động năng thành thế năng (áp suất) trong buồng xoắn ốc của bơm ly tâm và bộ dẫn hướng của bơm hướng trục.
  • Hệ thống công thức tính lưu lượng lý thuyết và thực tế:
    • Bơm piston tác dụng đơn: $q = F \cdot S$, lưu lượng trung bình $Q_l = \frac{q \cdot n}{60} = \frac{F \cdot S \cdot n}{60}\text{ (m}^3\text{/s)}$.
    • Bơm piston tác dụng kép: $q = S(2F - f)$, lưu lượng trung bình $Q_l = \frac{S \cdot n}{60}(2F - f)\text{ (m}^3\text{/s)}$ (với $F = \frac{\pi D^2}{4}$, $f = \frac{\pi d^2}{4}$).
    • Bơm piston - roto: Lưu lượng riêng $q_l = 2e \cdot Z \cdot \frac{\pi d^2}{4}$, lưu lượng theo thời gian $Q_l = q_l \cdot n$.
    • Bơm bánh răng: $Q_1 = 2Zan = 2\pi Dmbn$; đối với bánh răng số răng nhỏ ($Z = 6 \div 12$), công thức chuyển thành $Q_1 = 7Dmbn = 7 \cdot \frac{D^2}{Z} \cdot bn$.
    • Bơm roto cánh gạt: Lưu lượng riêng $q = 2\pi eb(2\pi r - Z\delta)$, lưu lượng trung bình tính theo số vòng quay $n$.
    • Bơm trục vít: Lưu lượng lý thuyết $Q_l = \frac{F \cdot t \cdot n}{60}$ với $F = \frac{\pi(D^2 - d^2)}{4}$; lưu lượng thực tế bơm 2 trục vít $Q = \frac{\pi \cdot \eta_Q \cdot n \cdot t}{240}(D^2 - d^2)$ ($\eta_Q = 0{,}75 \div 0{,}85$), bơm 3 trục vít $Q = \frac{d^3 \cdot n \cdot \eta_Q}{14{,}5}$ ($\eta_Q = 0{,}8 \div 0{,}95$).
    • Bơm ly tâm: Lưu lượng lý thuyết qua bánh công tác $Q_l = \pi D b c_R$; đánh giá tổn thất qua hiệu suất lưu lượng $\eta_Q = \frac{Q}{Q_l} = \frac{Q}{Q + \Delta Q}$ (thông thường $\eta_Q = 0{,}95 \div 0{,}98$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí - điện lạnh: Nhận diện, phân tích cấu tạo qua bản vẽ mặt cắt; thực hiện thao tác tháo lắp tuần tự các cụm chi tiết (vỏ bơm, đệm kín cơ khí, gioăng chữ O, bạc đạn, bánh công tác, bộ trục vít, cánh gạt, van hút/đẩy).
  • Kỹ năng đo đạc và kiểm tra: Đo kiểm độ mài mòn của đầu trục cơ, khe hở bánh răng, kiểm tra cách điện bằng đồng hồ Mêgaôm (Megaohm), kiểm tra dòng điện làm việc bằng ampe kìm và đồng hồ vạn năng.
  • Kỹ năng vận hành và bảo dưỡng: Thực hiện quy trình mồi bơm, xả khí, kiểm tra khớp nối, thay dầu bôi trơn định kỳ (sau 20 giờ đầu và mỗi 2000 giờ tiếp theo đối với bơm ly tâm), vệ sinh linh kiện bằng dầu nhẹ.
  • Kỹ năng phân tích, xử lý sự cố: Chẩn đoán các hiện tượng bất thường như bơm mất lưu lượng, động cơ quá tải, xâm thực (hiện tượng Cavitation do giảm chỉ số NPSH), rung chấn và tiếng ồn vượt mức cho phép.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp giữa lý thuyết chuyên ngành và thực hành thao tác xưởng với tỷ trọng thực hành chiếm hơn 53% tổng thời lượng mô đun (48/90 giờ thực hành, 12/90 giờ kiểm tra).

┌──────────────────────────────────────────────────────────────┐
│                  TỔNG THỜI LƯỢNG: 90 GIỜ                     │
├──────────────────────┬────────────────────────┬──────────────┤
│ Lý thuyết: 30 giờ    │ Thực hành: 48 giờ      │ KT: 12 giờ   │
│ (33.3%)              │ (53.3%)                │ (13.4%)      │
└──────────────────────┴────────────────────────┴──────────────┘

Tổ chức thực hành xưởng và định mức trang thiết bị

Định mức trang thiết bị và dụng cụ được chuẩn hóa cho một ca thực hành tiêu chuẩn gồm 20 học sinh, sinh viên:

  • Thiết bị máy móc: 20 máy bơm piston, 40 bơm hướng trục, 20 máy bơm bánh răng, 20 máy bơm roto cánh gạt, 20 máy bơm trục vít, 20 máy bơm vòng nước, 20 máy bơm ly tâm.
  • Dụng cụ cơ khí và đo điện: 20 bộ đồ nghề điện lạnh chuyên dụng, 10 ampe kìm, 10 bộ lục giác, 10 bộ cờ lê, 10 mỏ lết các loại, 20 đồng hồ vạn năng, 5 đồng hồ Mêgaôm.
  • Vật tư phụ trợ: 40 bộ dầu nhẹ, giẻ lau, dây điện, công tắc, áp tô mát, đèn tín hiệu; bố trí tại 01 xưởng thực hành chuyên môn.

Quy trình tổ chức dạy học và tự học

  • Tổ chức nhóm: Học sinh sinh viên được phân chia thành từng nhóm nhỏ từ 3 – 4 người, trực tiếp thao tác trên 1 loại thiết bị cụ thể, sau đó thực hiện luân chuyển xoay vòng qua các trạm thiết bị khác nhau để đảm bảo tiếp cận đầy đủ các kết cấu.
  • Phương pháp tự học: Người học đối chiếu lý thuyết cấu tạo với các sơ đồ hình học (Hình 3.1 đến 3.22), tự giải các bài toán tính lưu lượng lý thuyết theo kích thước hình học ($D, d, S, e, m, Z, b$) và đối chiếu với bảng ma trận sự cố để đưa ra biện pháp khắc phục.

Khung đánh giá kết quả học tập

Kết quả học tập của từng bài học thực hành được lượng hóa theo thang điểm 10 với tiêu chí cụ thể:

Tiêu chuẩn đánh giá Nội dung yêu cầu cụ thể Điểm số
Kiến thức Vẽ đúng sơ đồ nguyên lý; trình bày chuẩn xác nhiệm vụ các bộ phận và nguyên lý làm việc của thiết bị cụ thể. 4 điểm
Kỹ năng Lắp đặt, tháo lắp, vệ sinh, bảo dưỡng đúng quy trình kỹ thuật; vận hành an toàn điện lạnh; ghi nhận chính xác thông số kỹ thuật. 4 điểm
Thái độ Tác phong nghiêm túc, cẩn thận, chính xác, đảm bảo an toàn lao động và có thái độ làm việc tích cực. 2 điểm
Tổng cộng Đánh giá toàn diện năng lực mô đun 10 điểm

Điểm nổi bật và cập nhật

  • Tích hợp tiêu chuẩn công nghiệp quốc tế: Giáo trình áp dụng trực tiếp các quy chuẩn kỹ thuật của Viện Thủy lực Hoa Kỳ (HIS - Hydraulic Institute Standards) vào quy trình lắp đặt bơm, động cơ và hệ thống đường ống. Cụ thể:
    • Quy định đường ống hút phải ngắn, thẳng, đường kính bằng hoặc lớn hơn cửa hút;
    • Van chặn trên đường ống đẩy phải lắp cách cửa ra của bơm tối thiểu $1{,}5\text{ m}$ nhằm triệt tiêu va đập thủy lực;
    • Vị trí co cút trên đường ống hút phải cách cửa hút ít nhất 5 lần đường kính ống ($L \ge 5D$) với bán kính cong tối thiểu gấp 2 lần đường kính ống ($R \ge 2D$);
    • Giới hạn mật độ tạp chất hạt rắn trong chất lỏng bơm bánh răng nghiêm ngặt dưới 1% thể tích; duy trì độ chênh áp suất vận hành tối thiểu 20 PSI để bôi trơn bề mặt cơ khí.
  • Ma trận xử lý sự cố có tính ứng dụng cao: Cung cấp bảng tra cứu toàn diện "Hiện tượng – Nguyên nhân – Biện pháp khắc phục" cho từng loại bơm. Người học có thể chẩn đoán nhanh các lỗi phức tạp như tụt áp do mở van bypass, lọt khí qua đệm làm kín, bơm bị xâm thực do thiếu chỉ số NPSH (Net Positive Suction Head), mất cân bằng động bánh công tác hoặc lệch trục truyền động.
  • Phạm vi công nghệ gắn liền thực tế sản xuất: Các nội dung kiến thức mở rộng gắn liền với các hệ thống hạ tầng và công nghiệp hiện đại: hệ thống điều hòa không khí trung tâm Water Chiller, cấp nước nồi hơi nhà máy nhiệt điện, hệ thống truyền động thủy lực áp lực cao (động cơ máy bay với bơm piston quay $350\text{ at}$), xử lý nước thải đô thị và hệ sinh thái máy thủy khí công nghiệp.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên các trường đào tạo nghề, cao đẳng và đại học kỹ thuật: Tài liệu học tập bắt buộc cho sinh viên chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí, Kỹ thuật nhiệt, Cơ điện tử và Kỹ thuật công trình thủy.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở bao gồm: Cơ học chất lưu - Thủy lực đại cương, Nhiệt động lực học kỹ thuật, Dung sai lắp ghép, Cơ học máy và An toàn điện cơ bản trước khi tiếp cận mô đun MĐ 32.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng giáo trình làm khung chuẩn để xây dựng giáo án bài giảng lý thuyết, biên soạn bảng hướng dẫn công việc (SOP) tại xưởng thực hành, thiết lập tiêu chí kiểm tra tay nghề và trang bị danh mục vật tư định mức.
  • Kỹ sư, kỹ thuật viên vận hành hệ thống: Dùng làm tài liệu tra cứu kỹ thuật tại các nhà máy, trạm bơm nước thải, trung tâm điều hành trạm Chiller và các phân xưởng cơ điện công nghiệp trong việc lập kế hoạch bảo trì phòng ngừa và sửa chữa thiết bị.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên theo học nghề Kỹ thuật máy lạnh và điều hòa không khí, kỹ thuật viên bảo dưỡng cơ điện (M&E), kỹ sư vận hành hệ thống trạm lạnh Water Chiller và hệ thống bơm công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức các môn kỹ thuật cơ sở: Thủy lực và máy thủy khí, Nhiệt kỹ thuật, Vẽ kỹ thuật cơ khí, Kỹ thuật điện - điện tử cơ bản và quy chuẩn an toàn lao động.

3. Điểm khác biệt với giáo trình khác?

Khác với các tài liệu thuần lý thuyết thủy lực, giáo trình MĐ 32 tích hợp chi tiết định mức thiết bị thực hành cho nhóm 20 người, các bước tháo lắp cơ khí từng phần tử, tiêu chuẩn lắp đặt HIS và hệ thống bảng tra cứu xử lý sự cố cơ điện lạnh thực tế.

4. Làm sao để tự học hiệu quả?

Cần kết hợp đọc hiểu nguyên lý biến đổi năng lượng, vẽ lại sơ đồ cấu tạo, tự tính toán các thông số lưu lượng lý thuyết theo các công thức hình học được cung cấp, và đối chiếu các bước thực hành với thiết bị thực tế tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu gắn liền với hệ thống bản vẽ chi tiết (Hình 3.1 đến Hình 3.22), tiêu chuẩn lắp đặt đường ống của Viện Thủy lực Hoa Kỳ (HIS), và các sổ tay vận hành máy móc từ nhà sản xuất bơm, quạt, máy nén công nghiệp.

Kết luận

Giáo trình mô đun "Bơm – Quạt – Máy Nén" (Mã mô đun: MĐ 32) là tài liệu chuyên môn chuẩn mực, hệ thống hóa đầy đủ kiến thức về máy thủy lực và thủy khí trong ngành kỹ thuật lạnh. Cấu trúc nội dung dẫn dắt người học từ phân loại học, nguyên lý nhiệt - thủy động lực, tính toán lưu lượng hình học đến kỹ năng thực hành vận hành, tháo lắp và xử lý sự cố kỹ thuật. Để làm chủ toàn diện mô đun, người học nên kết hợp nghiên cứu giáo trình cùng các tiêu chuẩn quốc tế như tiêu chuẩn HIS và sổ tay kỹ thuật thiết bị cơ điện lạnh chuyên ngành.
