Tổng quan về giáo trình

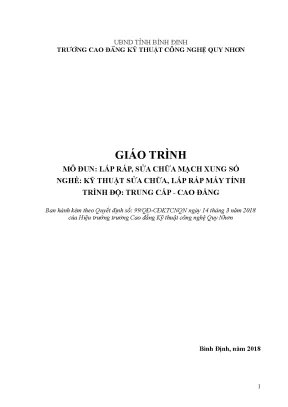

Giáo trình Mô đun: Lắp ráp, sửa chữa mạch xung số (Mã mô đun: MĐ 11) được biên soạn bởi tác giả Nguyễn Văn Đại thuộc Khoa Điện tử, Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn, ban hành theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018. Tài liệu phục vụ công tác giảng dạy và tham khảo chính khóa cho nghề Kỹ thuật sửa chữa, lắp ráp máy tính ở cả hai cấp trình độ đào tạo: Trung cấp và Cao đẳng.

Trong khung chương trình đào tạo chuyên ngành, mô đun này giữ vị trí cầu nối kỹ thuật quan trọng. Môn học được bố trí giảng dạy sau khi người học đã hoàn thành các mô đun cơ sở chuyên môn bắt buộc bao gồm Linh kiện điện tử và Đo lường điện, điện tử; đồng thời là điều kiện tiên quyết trước khi người học tiếp cận các học phần kỹ thuật chuyên sâu như Vi xử lý và PLC.

Mục tiêu học tập của giáo trình hướng đến ba chuẩn đầu ra chính:

  • Kiến thức: Trình bày được các thông số cơ bản của xung điện, cấu tạo mạch dao động tạo xung, nguyên lý xử lý dạng xung; nắm vững khái niệm kỹ thuật số, ký hiệu, nguyên lý hoạt động, bảng sự thật của các cổng logic cơ bản và các mạch số thông dụng (mạch đếm, mạch đóng ngắt, mạch chuyển đổi, mạch ghi dịch, mạch điều khiển).
  • Kỹ năng: Khảo sát được các dạng xung cơ bản; lắp ráp, đo kiểm và sửa chữa được các mạch tạo xung, mạch xử lý dạng xung cũng như các mạch số cơ bản trên panel và mạch thực tế.
  • Năng lực tự chủ và trách nhiệm: Xây dựng tác phong công nghiệp, tư duy kỹ thuật độc lập, ý thức tự giác rèn luyện kỹ năng thực hành và tuân thủ an toàn lao động tại xưởng.

Giáo trình có tổng thời lượng 90 giờ (bao gồm 30 giờ lý thuyết, 58 giờ thực hành và 2 giờ kiểm tra). Cấu trúc tài liệu tiếp cận theo phương pháp tích hợp: kết hợp chặt chẽ giữa phân tích nguyên lý mạch bán dẫn/vi mạch và quy trình thao tác đo đạc, lắp ráp, xử lý lỗi trên bảng mạch đục lỗ và panel chuyên dụng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình phân bổ qua 7 bài học logic:

  • Bài 1: Khảo sát các dạng xung cơ bản (4 giờ - LT: 2, TH: 2): Giới thiệu bản chất tín hiệu liên tục (tương tự) và tín hiệu gián đoạn (xung số). Định nghĩa các thông số xung vuông thực tế: biên độ $U_m$, độ rộng xung $t_x$, độ rộng sườn trước $t_{tr}$, độ rộng sườn sau $t_s$, độ sụt đỉnh $\Delta u$, chu kỳ $T$, tần số $f$, thời gian nghỉ $t_{ng}$, hệ số lấp đầy $\gamma = \frac{t_x}{T}$, độ rỗng $\frac{T}{t_x}$, ngưỡng điện áp cao $U_H$, ngưỡng thấp $U_L$ và trạng thái cấm. Khảo sát mạch vi phân RC và tích phân RC dựa trên hằng số thời gian $\tau = RC$.
  • Bài 2: Lắp ráp, sửa chữa mạch dao động dùng Transistor (10 giờ - LT: 2, TH: 8): Cung cấp nguyên lý các bộ dao động tích thoát. Khảo sát, lắp ráp và sửa chữa mạch dao động đa hài không ổn (phi ổn đối xứng dùng Transistor C1815 với công thức chu kỳ $T = 1{,}4 R_B C$) và mạch dao động đa hài đơn ổn định ghép DC/AC sử dụng nguồn phân cực âm $V_{BB}$.
  • Bài 3: Lắp ráp, sửa chữa mạch dao động dùng vi mạch (7 giờ - LT: 2, TH: 4, KT: 1): Cấu tạo và nguyên lý vi mạch định thời NE555 dựa trên hai mức so sánh chuẩn $\frac{1}{3}V_{CC}$ và $\frac{2}{3}V_{CC}$. Lắp ráp mạch dao động không ổn (chu kỳ $T = 0{,}7(R_1 + R_2)C$) và mạch đơn ổn định ($t = 1{,}1 R C$).
  • Bài 4: Khảo sát các cổng logic cơ bản (14 giờ - LT: 6, TH: 8): Phân tích ưu và nhược điểm của kỹ thuật số so với kỹ thuật tương tự (khả năng chống nhiễu, lưu trữ, lập trình). Khảo sát cấu tạo, ký hiệu, phương trình đại số và bảng chân lý của các cổng AND, OR, NOT họ TTL.
  • Bài 5: Khảo sát các Flip-Flop (14 giờ - LT: 6, TH: 8): Phân tích mạch dao động đa hài hai trạng thái bền chịu tác động của xung nhịp Clock ($C_k$). Khảo sát cấu trúc, bảng trạng thái và dạng sóng của Flip-Flop R-S (dùng cổng NAND và NOR, phân tích trạng thái cấm), Flip-Flop J-K, Flip-Flop T (xây dựng từ JK-FF) và Flip-Flop D.
  • Bài 6: Lắp ráp, sửa chữa mạch logic MSI (14 giờ - LT: 4, TH: 10): Nguyên lý mạch logic tổ hợp có mức tích hợp cỡ vừa (Medium-Scale Integration). Khảo sát mạch mã hóa 4 sang 2, 8 sang 3, IC mã hóa ưu tiên 10 sang 4 (74LS147); mạch giải mã 2 sang 4, 3 sang 8, mạch giải mã BCD sang thập phân, giải mã BCD sang LED 7 đoạn Anode chung (IC 7447) và Cathode chung (IC 7448); mạch ghép kênh (Multiplexer) 2 sang 1, 4 sang 1 và IC ghép kênh 8 kênh sang 1 (74151).
  • Bài 7: Lắp ráp, sửa chữa mạch đếm và thanh ghi (27 giờ - LT: 8, TH: 18, KT: 1): Khảo sát cấu trúc, lập bảng trạng thái, lắp ráp và sửa chữa các mạch đếm nhị phân, đếm BCD và các mạch thanh ghi dịch dữ liệu.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật điện tử xung số qua 3 khối trụ cột:

  1. Lý thuyết xung và quá trình quá độ: Bản chất vật lý của sự biến đổi dòng điện và điện áp trong thời gian ngắn; cơ chế nạp xả năng lượng của tụ điện qua điện trở trong các mạch vi phân, tích phân và dao động tích thoát.
  2. Nguyên lý chuyển mạch bán dẫn: Chế độ đóng ngắt bão hòa - ngưng dẫn của Transistor lưỡng cực (BJT C1815) và nguyên lý so sánh điện áp tích hợp trong cấu trúc IC 555.
  3. Đại số Boole và hàm chuyển mạch logic: Biểu diễn quan hệ vào/ra qua bảng chân lý, tối giản hàm số bằng bìa Karnaugh (K-map), các hệ thống mã (nhị phân, BCD, Gray, mã bát phân) và quy tắc định mức logic theo ngưỡng điện áp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp ráp mạch trên bo mạch đồng đục lỗ (kích thước $5 \times 20\text{ cm}$) và panel; hàn nối chân linh kiện đúng sơ đồ nguyên lý; đo kiểm tra thông số tĩnh và động của transistor, diode, IC logic.
  • Kỹ năng phân tích (Analytical skills): Sử dụng máy hiện sóng (Oscilloscope) để đọc biên độ xung, chu kỳ, tần số, độ rộng xung và thời gian trễ ($t_r, t_f$); phân tích giản đồ xung ngõ vào/ra; giải mã các hàm logic tổ hợp.
  • Năng lực thực hành và sửa chữa (Practical competencies): Vận hành thành thạo máy phát xung, máy hiện sóng, đồng hồ vạn năng VOM và nguồn một chiều 5VDC; nhận dạng và xử lý các lỗi hở mạch, chập chân linh kiện, sai mức logic hoặc hỏng bán dẫn trong mạch dao động và vi mạch số.

Phương pháp giảng dạy và học tập

Mô đun được thiết kế theo phương pháp giảng dạy tích hợp (tỷ trọng thực hành chiếm $64{,}4%$ tổng thời lượng), lấy rèn luyện kỹ năng thực tế làm trọng tâm.

Tất cả các bài thực hành từ Bài 1 đến Bài 6 đều vận hành theo quy trình kỹ thuật 4 bước chuẩn hóa:

  1. Bước 1 (Kiểm tra linh kiện): Sử dụng đồng hồ VOM kiểm tra tình trạng kỹ thuật của các linh kiện thụ động (điện trở, tụ điện) và bán dẫn (Transistor Q1, Q2, IC định thời, IC logic) trước khi lắp ráp.
  2. Bước 2 (Lắp ráp mạch): Bố trí, sắp xếp linh kiện trên bo mạch đồng đục lỗ hoặc gá lắp trên panel thực hành; tiến hành hàn, nối dây dẫn theo đúng sơ đồ nguyên lý; thực hiện kiểm tra nguội (kiểm tra không điện) để tránh ngắn mạch.
  3. Bước 3 (Vận hành và đo kiểm): Cấp nguồn một chiều 5VDC cho mạch; sử dụng VOM đo mức điện áp tại các chân linh kiện ($V_{01}, V_{02}$, chân ngõ ra); dùng máy hiện sóng quan sát dạng sóng ngõ ra, ghi nhận các tham số xung và lập bảng trạng thái logic thực tế tương ứng với các trạng thái kích hoạt ngõ vào.
  4. Bước 4 (Xử lý và sửa chữa sai sót): Khi mạch không hoạt động hoặc cho tín hiệu sai lệch, thực hiện kiểm tra lại sơ đồ dây nối, tiếp điểm hàn, chất lượng linh kiện bán dẫn và độ ổn định của nguồn cấp 5VDC để tiến hành sửa chữa.

Hình thức tổ chức và đánh giá:

  • Thực hành cá nhân độc lập: Mỗi học viên trực tiếp hoàn thiện một sản phẩm mạch thực tế trong thời gian định mức 60 phút/lượt thực hành.
  • Đánh giá kết quả: Kết hợp đánh giá kỹ năng thao tác an toàn tại xưởng, độ chuẩn xác của sản phẩm lắp ráp, khả năng phân tích biểu mẫu bảng trạng thái, giản đồ sóng và 2 bài kiểm tra định kỳ (2 giờ).
  • Hướng dẫn tự học: Học viên sử dụng hệ thống câu hỏi ôn tập cuối mỗi bài để tự kiểm tra lý thuyết (tính toán chu kỳ, lập bảng chân lý, giải thích mạch) và tự thực hành tra cứu chân vi mạch chuẩn.

Điểm nổi bật và cập nhật

  • Cấu trúc tích hợp từ linh kiện rời rạc đến vi mạch MSI: Giáo trình xây dựng tiến trình sư phạm liên tục, xuất phát từ các dạng xung đơn lẻ và mạch dao động dùng Transistor rời rạc (C1815) trước khi chuyển tiếp sang các vi mạch tích hợp định thời (NE555), các cổng logic cơ bản họ TTL, Flip-Flop và các IC logic cỡ vừa (MSI) có độ phức tạp cao hơn.
  • Tính cụ thể về mặt thông số và phần cứng: Toàn bộ nội dung thực hành đi kèm danh mục thông số linh kiện chi tiết (ví dụ: điện trở $220,\Omega, 1\text{ k}\Omega, 4{,}7\text{ k}\Omega, 10\text{ k}\Omega, 47\text{ k}\Omega, 100\text{ k}\Omega$; tụ điện $0{,}01,\mu\text{F}, 0{,}1,\mu\text{F}, 1,\mu\text{F}, 10,\mu\text{F}, 100,\mu\text{F}$; mã IC thương mại NE555, 74LS147, 7447, 7448, 74151; đèn LED đơn, LED 7 đoạn Anode chung và Cathode chung).
  • Định hướng ứng dụng trực tiếp vào nghề sửa chữa máy tính: Nội dung mô đun tập trung trang bị năng lực chẩn đoán và khắc phục sự cố tại các khối tạo xung nhịp đồng hồ (clock), các mạch giải mã hiển thị, mạch chốt dữ liệu và mạch đếm - những khối mạch cơ sở hiện diện trong phần cứng máy tính và hệ thống nhúng số.

Đối tượng sử dụng giáo trình

  • Học viên, sinh viên: Người học ở bậc Trung cấp và Cao đẳng thuộc nghề Kỹ thuật sửa chữa, lắp ráp máy tính; sinh viên khối ngành kỹ thuật điện tử, tự động hóa cần tài liệu học tập thực hành về mạch xung và kỹ thuật số cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức nền tảng về linh kiện bán dẫn (Diode, Transistor BJT), định luật mạch điện một chiều/xoay chiều và kỹ năng sử dụng các dụng cụ đo lường điện tử cơ bản (VOM, máy hiện sóng) từ các môn học Linh kiện điện tử và Đo lường điện, điện tử.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ xây dựng giáo án tích hợp, thiết kế các bài tập thực hành trên xưởng và xây dựng ngân hàng đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên thực tế: Sử dụng làm tài liệu tham khảo kỹ thuật để tra cứu sơ đồ nguyên lý, bảng chân lý IC và quy trình đo kiểm phục vụ sửa chữa bo mạch điện tử trong thiết bị máy tính và điều khiển công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với cấp độ và chương trình đào tạo nào?

Giáo trình được thiết kế chuyên biệt cho học viên trình độ Trung cấp và Cao đẳng thuộc nghề Kỹ thuật sửa chữa, lắp ráp máy tính theo khung chương trình đào tạo nghề ban hành năm 2018.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành hai mô đun cơ sở là Linh kiện điện tử (để hiểu nguyên lý hoạt động, phân cực bán dẫn và linh kiện thụ động) và Đo lường điện, điện tử (để vận hành thành thạo VOM, máy phát xung và máy hiện sóng Oscilloscope).

3. Giáo trình này có điểm gì khác biệt so với các giáo trình lý thuyết mạch số thuần túy?

Giáo trình phân bổ $64{,}4%$ thời lượng cho thực hành (58/90 giờ). Nội dung không tập trung thuần túy vào chứng minh toán học mà chuẩn hóa quy trình thao tác lắp ráp thực tế qua 4 bước trên bo mạch đục lỗ/panel, sử dụng trực tiếp các mã linh kiện thương mại cụ thể (Transistor C1815, IC NE555, 74LS147, 7447, 7448, 74151).

4. Làm thế nào để tự học và rèn luyện kỹ năng hiệu quả theo tài liệu?

Người học cần bám sát hệ thống câu hỏi ôn tập ở cuối mỗi bài để củng cố lý thuyết (công thức tính chu kỳ, vẽ dạng sóng, viết bảng trạng thái), đồng thời đối chiếu bảng trạng thái lý thuyết với kết quả đo đạc thực tế trên máy hiện sóng trong các buổi thực hành tại xưởng.

5. Mô đun này là bước đệm cho những môn học chuyên sâu nào tiếp theo?

Kiến thức về dạng xung, mạch tạo dao động, cấu trúc cổng logic, Flip-Flop, mạch đếm và thanh ghi trong mô đun MĐ 11 là nền tảng kỹ thuật bắt buộc để học viên tiếp tục học các mô đun chuyên sâu: Vi xử lý và PLC.

Kết luận

Giáo trình Mô đun: Lắp ráp, sửa chữa mạch xung số cung cấp hệ thống kiến thức hoàn chỉnh về kỹ thuật xung và mạch số cơ sở, từ các thông số xung vật lý, mạch dao động tích thoát bằng linh kiện rời/vi mạch đến các cấu trúc logic tổ hợp và tuần tự MSI. Lộ trình đào tạo 90 giờ được thiết kế chặt chẽ, tạo nền tảng vững chắc để người học tiếp tục làm chủ các hệ thống điều khiển vi xử lý và PLC. Quá trình học tập đòi hỏi sự kết hợp đồng bộ giữa giáo trình văn bản với trang thiết bị xưởng thực hành gồm máy hiện sóng, máy phát xung, đồng hồ VOM, nguồn 5VDC và các bộ vi mạch logic chuyên dụng.
