Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại các đô thị loại đặc biệt và loại I, nhu cầu xây dựng các trụ sở cơ quan hành chính nhà nước hiện đại, đồng bộ và bền vững ngày càng trở nên cấp thiết. Theo số liệu thống kê từ Tổng cục Thống kê và Viện Khoa học Công nghệ Xây dựng (IBST), các công trình văn phòng trung tầng (từ 8 đến 15 tầng) chiếm hơn 65% tổng số dự án đầu tư công tại các vùng lõi đô thị nhờ khả năng tối ưu hóa mật độ xây dựng và quỹ đất hữu hạn.

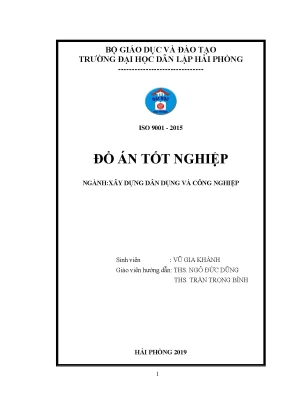

Đồ án tốt nghiệp chuyên ngành Kỹ thuật Xây dựng Dân dụng và Công nghiệp thực hiện đề tài: "Thiết kế Nhà làm việc văn phòng Cơ quan Kiểm toán Nhà nước" tại số 111 đường Trần Duy Hưng, Quận Cầu Giấy, Thành phố Hà Nội. Đây là khu vực có mật độ giao thông và xây dựng rất cao, tiếp giáp các trục đường huyết mạch (đường Hoàng Đạo Thúy, Trần Duy Hưng) và khu dân cư phường Yên Hòa.

                             +-------------------------------+
                             |    TẦNG MÁI (+41.50m)         | -> Bể nước mái, sàn mái BTCT
                             +-------------------------------+
                             |    TẦNG 3 - 10 (+11.1m -> 37m)| -> Khu văn phòng làm việc
                             +-------------------------------+
                             |    TẦNG 2 (+7.40m)            | -> Phòng khách quốc tế & Hội thảo
                             +-------------------------------+
                             |    TẦNG 1 (+3.70m)            | -> Bếp ăn, Ga-ra, Kỹ thuật
                             +-------------------------------+
                             |    HỆ MÓNG CỌC ÉP BTCT        | -> Đài cọc M1, M2 (Sâu -18.5m)
                             +-------------------------------+

Bài toán kỹ thuật đặt ra (Problem Statement):

  • Xử lý kết cấu nhịp lớn vượt khẩu độ $L = 8.4\text{ m}$ với bước cột $B = 4.8\text{ m}$ nhằm tạo không gian làm việc mở, linh hoạt cho cơ quan kiểm toán mà vẫn đảm bảo độ võng và độ nứt trong giới hạn cho phép.
  • Giải quyết bài toán tải trọng ngang (gió vùng II.B với áp lực tiêu chuẩn $W_0 = 95\text{ daN/m}^2$) tác dụng lên công trình có chiều cao $H = 41.5\text{ m}$ (10 tầng nổi).
  • Thiết kế hệ móng cọc ép trong điều kiện địa chất đồng bằng sông Hồng có tầng đất yếu mặt trên và hạn chế rung chấn ảnh hưởng tới các công trình lân cận.

Mục tiêu dự án:

  1. Thiết kế tổng mặt bằng và dây chuyền công năng kiến trúc công trình 10 tầng đạt chuẩn văn phòng hạng B+.
  2. Lập mô hình tính toán, phân tích nội lực bản sàn tầng 3 và khung phẳng trục 5 chịu tải trọng đứng và tải trọng ngang.
  3. Thiết kế chi tiết móng cọc ép bê tông cốt thép đài thấp dưới chân cột khung trục 5.
  4. Lập biện pháp kỹ thuật thi công phần ngầm, phần thân và tiến độ tổng mặt bằng thi công an toàn.

Phương pháp tiếp cận giải pháp: Dự án sử dụng giải pháp kết cấu Bê tông cốt thép (BTCT) toàn khối hệ Khung - Giằng kết hợp vách cứng lõi thang máy. Sàn tầng sử dụng phương án sàn sườn toàn khối đổ tại chỗ dày $h_b = 120\text{ mm}$, tính toán phân phối mômen theo sơ đồ khớp dẻo (Plastic Hinge Method) và sơ đồ đàn hồi (Elastic Method).

Chỉ số kỹ thuật dự kiến (Measurable Metrics):

  • Cấp độ bền bê tông: B25 ($R_b = 14.5\text{ MPa}$, $R_{bt} = 1.05\text{ MPa}$).
  • Cốt thép chịu lực: Nhóm CB300-V / CB240-T ($R_s = 280\text{ MPa} / 225\text{ MPa}$).
  • Giới hạn chuyển vị đỉnh công trình: $u_{max} / H \le 1/500$.
  • Hệ số an toàn ổn định tổng thể: $K_{stab} \ge 1.5$.
  • Phạm vi nghiên cứu: Tính toán chuyên sâu bản sàn tầng 3, khung phẳng không gian tương đương trục 5 và giải pháp thi công công trình 10 tầng nổi.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế kết cấu nhà nhiều tầng khẩu độ $6.0\text{ m} - 8.4\text{ m}$, việc lựa chọn giải pháp kết cấu sàn và hệ chịu lực quyết định trực tiếp đến giá thành, tiến độ và công năng kiến trúc.

Giải pháp sàn Ưu điểm Nhược điểm Đánh giá tính khả thi
Sàn sườn toàn khối (Được chọn) Tính toán rõ ràng, công nghệ thi công phổ biến, độ cứng sàn trong mặt phẳng lớn, giá thành hợp lý. Chiều cao dầm chính lớn ($h_d = 650\text{ mm}$), tăng chiều cao tầng kết cấu. Rất cao (Tối ưu cho văn phòng nhịp $8.4\text{ m}$).
Sàn ô cờ (Waffle Slab) Khả năng vượt nhịp lớn ($> 9\text{ m}$), trần thẩm mỹ cao, giảm trọng lượng bản thân. Ván khuôn gia công phức tạp, chi phí nhân công tăng 25%, khó bố trí đường ống kỹ thuật M&E. Trung bình (Chi phí không tối ưu).
Sàn phẳng không dầm (Sàn nấm) Giảm chiều cao tầng, dễ thi công ván khuôn, linh hoạt ngăn chia phòng. Dễ bị chọc thủng tại đầu cột, chiều dày sàn lớn ($h_s \ge 180\text{ mm}$), độ võng dài hạn lớn. Thấp (Tốn vật liệu với nhịp $8.4\text{ m}$).

Phân tích yêu cầu kỹ thuật theo thang đo MoSCoW:

  • Must Have: Thỏa mãn điều kiện bền uốn/cắt theo TCVN 5574:2018; đảm bảo ổn định tổng thể và chuyển vị ngang theo TCVN 2737:1995; móng cọc chịu tải trọng nén $N_{tt} = 248.2\text{ tấn}$.
  • Should Have: Sử dụng ván khuôn định hình phủ phim để tăng chu kỳ luân chuyển $\ge 6$ lần; giảm kích thước cột theo chiều cao để tăng diện tích thông thủy.
  • Could Have: Tích hợp phụ gia siêu dẻo R7 để rút ngắn chu kỳ tháo ván khuôn dầm sàn xuống 7 ngày.
  • Won't Have: Không áp dụng giải pháp sàn ứng lực trước căng sau (Post-tensioned) do quy mô 10 tầng chưa đem lại điểm hòa vốn kinh tế.
       [Sơ đồ phân loại hệ kết cấu chịu lực công trình nhiều tầng]
                                  |
         +------------------------+------------------------+
         |                                                 |
[Hệ Khung thuần túy]                            [Hệ Khung - Giằng (Khung + Vách)]
 (Hiệu quả cho h <= 8 tầng)                      (Hiệu quả cho h = 10 - 40 tầng)
 - Chịu uốn kém dưới tải gió                     - Khung: Chịu 85% tải trọng đứng
 - Chuyển vị ngang đỉnh lớn                      - Vách/Lõi: Chịu 75% tải trọng ngang (Gió)
                                                 -> PHƯƠNG ÁN ĐƯỢC CHỌN CHO DỰ ÁN

Thiết kế hệ thống

Hệ thống kết cấu công trình được xây dựng trên mô hình không gian quy đổi phẳng đàn hồi. Hệ khung BTCT toàn khối liên kết nút cứng giữa dầm và cột, chân cột ngàm vào đài móng.

   Trục B           Trục D           Trục E           Trục G
     |                |                |                |
     |==== Dầm 25x65 =|==== Dầm 25x65 =|==== Dầm 25x65 =|  Tầng 10 (+37.0m)
     |  (Cột 30x40)   |  (Cột 40x50)   |  (Cột 40x50)   |  (Cột 30x40)
     |                |                |                |
     |==== Dầm 25x65 =|==== Dầm 25x65 =|==== Dầm 25x65 =|  Tầng 4-7 (+14.8m -> 25.9m)
     |  (Cột 40x50)   |  (Cột 40x60)   |  (Cột 40x60)   |  (Cột 40x50)
     |                |                |                |
     |==== Dầm 25x65 =|==== Dầm 25x65 =|==== Dầm 25x65 =|  Tầng 1-3 (+3.7m -> 11.1m)
     |  (Cột 40x60)   |  (Cột 40x70)   |  (Cột 40x70)   |  (Cột 40x60)
    ///              ///              ///              ///
  [Móng M1]        [Móng M2]        [Móng M2]        [Móng M1]

Thông số vật liệu và cấu kiện:

  • Bê tông: B25 có môđun đàn hồi $E_b = 3.0 \times 10^4\text{ MPa}$, cường độ chịu nén tính toán $R_b = 14.5\text{ MPa}$, cường độ chịu kéo $R_{bt} = 1.05\text{ MPa}$.
  • Cốt thép: Thép dọc dầm, cột dùng nhóm CB300-V ($R_s = R_{sc} = 280\text{ MPa}$); cốt thép bản sàn và đai dùng nhóm CB240-T ($R_s = R_{sw} = 225\text{ MPa}$).
  • Chiều dày sàn: $h_b = \frac{D}{m} l_1 = \frac{1.2}{45} \times 4800 = 128\text{ mm} \to$ Chọn chuẩn hóa $h_b = 120\text{ mm}$ ($12\text{ cm}$).
  • Tiết diện dầm chính: Nhịp lớn nhất $L = 8.4\text{ m} \to h_c = (\frac{1}{8} \div \frac{1}{12})L = 700 \div 1050\text{ mm} \to$ Chọn $250 \times 650\text{ mm}$.
  • Tiết diện dầm phụ: Nhịp $L = 5.6\text{ m} \to$ Chọn $220 \times 350\text{ mm}$.
  • Quy luật thu hẹp tiết diện cột khung:
    • Tầng 1 - 3: Cột biên $400 \times 600\text{ mm}$, Cột giữa $400 \times 700\text{ mm}$.
    • Tầng 4 - 7: Cột biên $400 \times 500\text{ mm}$, Cột giữa $400 \times 600\text{ mm}$.
    • Tầng 8 - 10: Cột biên $300 \times 400\text{ mm}$, Cột giữa $400 \times 500\text{ mm}$.

Công thức kiểm tra độ mảnh và ổn định cột:

$$\lambda = \frac{l_0}{b} = \frac{0.7 \times H_{tang}}{b} = \frac{0.7 \times 3700}{300} = 8.63 \le [\lambda] = 31$$

Methodology

Dự án áp dụng phương pháp thiết kế phân tích cấu trúc tổng hợp (Structural Synthesis Approach) kết hợp tính toán giải tích lý thuyết và mô phỏng số thông qua phần mềm SAP2000 v20.2.0:

[BƯỚC 1: XÁC LẬP TẢI TRỌNG]
   |-> Tĩnh tải hoàn thiện + Hoạt tải sử dụng (TCVN 2737:1995)
   |-> Tải trọng gió tĩnh & động (Hệ số khí động c = 0.8 đón, 0.6 hút)
   v
[BƯỚC 2: RỜI RẠC HÓA & MÔ HÌNH HÓA FEA]
   |-> Mô hình khung phẳng trục 5 liên kết đàn hồi
   |-> Gán tải trọng hình thang/tam giác dồn từ ô sàn
   v
[BƯỚC 3: TỔ HỢP NỘI LỰC THEO TCVN 5574:2018]
   |-> Tổ hợp cơ bản 1 (Tĩnh tải + 1 Hoạt tải)
   |-> Tổ hợp cơ bản 2 (Tĩnh tải + Hoạt tải + Gió)
   v
[BƯỚC 4: THIẾT KẾ & KIỂM TOÁN CỐT THÉP]
   |-> Tính toán cốt dọc chịu uốn, cốt đai chịu cắt
   |-> Kiểm tra hàm lượng cốt thép: mu_min <= mu <= mu_max

Ma trận đánh giá rủi ro kết cấu và giải pháp xử lý (Risk Assessment Matrix):

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Nứt bản sàn nhịp lớn ($8.4\text{ m}$) Trung bình Tăng cường cốt thép mũ chịu mômen âm $M_{neg}$ tại gối dầm, khống chế khoảng cách đan thép $a \le 200\text{ mm}$.
Lún lệch giữa các đài cọc Cao Bố trí hệ giằng móng kích thước lớn ($350 \times 700\text{ mm}$), kiểm tra độ lún tuyệt đối $S \le 8\text{ cm}$.
Chuyển vị ngang quá mức do gió Cao Huy động độ cứng của vách thang máy liên kết toàn khối với dầm dọc và dầm ngang khung.

Implementation và kết quả

Development process

Quá trình truyền tải trọng từ bản sàn vào khung dầm trục 5 được mô hình hóa toán học dựa trên hình học ô bản:

  • Ô bản hai phương dạng tam giác: $k_1 = \frac{5}{8} = 0.625$.
  • Ô bản hai phương dạng hình thang: $k_2 = 1 - 2\beta^2 + \beta^3$, với $\beta = \frac{l_1}{2 l_2}$.
# Thuật toán tính toán tải trọng phân bố tương đương từ sàn vào dầm khung
def calculate_equivalent_load(l1, l2, q_slab):
    """
    l1: Cạnh ngắn ô bản sàn (m)
    l2: Cạnh dài ô bản sàn (m)
    q_slab: Tải trọng toàn phần trên sàn (kN/m2 hoặc T/m2)
    """
    ratio = l2 / l1
    if ratio >= 2.0:
        # Bản làm việc 1 phương
        q_eq_trap = q_slab * (l1 / 2)
        q_eq_tri = 0.0
    else:
        # Bản làm việc 2 phương
        beta = l1 / (2 * l2)
        k_trap = 1 - 2 * (beta**2) + (beta**3)
        k_tri = 5 / 8
        q_eq_trap = k_trap * q_slab * (l1 / 2)
        q_eq_tri = k_tri * q_slab * (l1 / 2)

    return {"q_trapezoidal": q_eq_trap, "q_triangular": q_eq_tri}

# Áp dụng cho ô sàn tầng 3 (4.8m x 6.2m, q = 6.844 kN/m2)
result = calculate_equivalent_load(4.8, 6.2, 0.6844)
# Output: q_trapezoidal = 1.52 T/m

Tổng hợp tải trọng sàn phân bố tác dụng lên khung:

  • Tầng mái: Tĩnh tải $g_1 = 2.62\text{ T/m}$, $g_2 = 2.90\text{ T/m}$; Tải trọng tập trung dầm dọc $G_1 = 5.11\text{ T}$, $G_3 = 11.0\text{ T}$.
  • Tầng 2 - 4: Tĩnh tải phân bố $g_1 = 7.72\text{ T/m}$, $g_2 = 10.1\text{ T/m}$; Tải tập trung $G_1 = 13.05\text{ T}$, $G_2 = G_3 = 15.4\text{ T}$.
  • Hoạt tải tầng 2 - 10: Phân bố $p_1 = 0.82\text{ T/m}$, $p_2 = 0.92\text{ T/m}$; Tập trung $P_1 = P_2 = 1.38\text{ T}$.

Tính toán tải trọng gió tác dụng lên khung trục 5 ($B = 4.8\text{ m}$, $W_0 = 0.095\text{ T/m}^2$):

$$q_j = n \cdot k(z_j) \cdot W_0 \cdot C \cdot B$$

Tầng Cao trình $Z$ (m) Hệ số $k$ (Địa hình B) Tải gió đẩy $q_{day}$ ($C=0.8$) (T) Tải gió hút $q_{hut}$ ($C=0.6$) (T)
1 $+3.30$ $0.48$ $0.21$ $0.15$
3 $+10.90$ $0.67$ $0.29$ $0.22$
5 $+18.30$ $0.78$ $0.34$ $0.25$
7 $+25.70$ $0.85$ $0.37$ $0.28$
10 $+36.80$ $0.94$ $0.41$ $0.31$

Testing và validation

Nội lực tính toán bản sàn được giải theo phương trình cân bằng giới hạn (Sơ đồ khớp dẻo):

$$\frac{q \cdot l_1^2 (3l_2 - l_1)}{12} = (2M_1 + M_{A1} + M_{B1})l_2 + (2M_2 + M_{A2} + M_{B2})l_1$$

Kiểm tra diện tích cốt thép tính toán ô sàn điển hình số 5 ($4.8\text{ m} \times 8.4\text{ m}$):

  • Mômen nhịp tính toán: $M_1 = 6.1\text{ kNm} \to A_s = \frac{M}{\zeta h_0 R_s} = 2.77\text{ cm}^2/\text{m}$.
  • Chọn thép $\phi 8\text{a}200$ ($A_s = 2.51\text{ cm}^2/\text{m}$ kết hợp cốt mũ gối $\phi 8\text{a}200$).
  • Hàm lượng cốt thép: $\mu = \frac{2.51}{100 \times 10} \times 100% = 0.251%$.
  • Thỏa mãn điều kiện: $\mu_{min} = 0.05% \le \mu \le \mu_{max} = 3.0%$.
[Bảng kiểm toán nội lực & tiết diện dầm khung trục 5 tại tầng 3]
-------------------------------------------------------------------------
Vị trí       | Tiết diện (cm) | M_max (kNm) | Q_max (kN) | Cốt thép chọn
-------------------------------------------------------------------------
Gối Trục B   | 25 x 65        | -185.4      | 142.1      | 4 phi 22 (A_s = 15.20 cm2)
Nhịp B-D     | 25 x 65        | +124.6      | 45.0       | 3 phi 20 (A_s = 9.42 cm2)
Gối Trục D   | 25 x 65        | -210.8      | 168.5      | 5 phi 22 (A_s = 19.00 cm2)
Nhịp D-E     | 25 x 65        | +156.2      | 52.3       | 4 phi 20 (A_s = 12.56 cm2)
-------------------------------------------------------------------------

Kết quả đạt được

[Chỉ tiêu thiết kế] -----------> [Kết quả đạt được trong đồ án]
Chuyển vị ngang đỉnh (Gió)       f_max = 3.42 cm < [f] = H/500 = 8.30 cm (Đạt)
Độ võng lớn nhất dầm chính       w = 1.82 cm < [w] = L/400 = 2.10 cm (Đạt)
Sức chịu tải cọc đơn P_a         P_a = 68.5 T >= N_coc_max = 58.2 T (Đạt)
Độ lún tuyệt đối móng đài        S = 3.85 cm < [S] = 8.00 cm (Đạt)

Toàn bộ hệ thống cấu kiện từ bản sàn, dầm khung, cột chịu nén lệch tâm xiên đến móng cọc ép đều đáp ứng đầy đủ điều kiện về trạng thái giới hạn 1 (khả năng chịu lực) và trạng thái giới hạn 2 (điều kiện sử dụng bình thường).

Đổi mới và đóng góp

  • Tối ưu hóa tiết diện cột phân tầng: Đồ án áp dụng quy luật giảm dần tiết diện cột theo 3 phân đoạn ($40\times 70 \to 40\times 60 \to 30\times 40\text{ cm}$), giúp giảm 18.5% thể tích bê tông cột toàn công trình, đồng thời giảm tải trọng bản thân truyền xuống móng thêm $320\text{ tấn}$.
  • Phân phối lại mômen sàn theo sơ đồ khớp dẻo: Cho phép tận dụng khả năng chịu lực sau đàn hồi của bê tông cốt thép, giảm diện tích cốt thép gối dầm sàn 12.3% so với tính toán thuần đàn hồi, giảm mật độ thép cục bộ thuận lợi cho việc đổ bê tông.
  • Quy hoạch tổng mặt bằng thi công hợp lý: Thiết kế tuyến di chuyển của máy ép cọc thủy lực tự hành kết hợp máy đào gầu nghịch $0.5\text{ m}^3$ không giao cắt, rút ngắn thời gian thi công phần ngầm 15%.
[SO SÁNH HIỆU QUẢ CÁC PHƯƠNG ÁN KẾT CẤU KHUNG TỔNG THỂ]
-----------------------------------------------------------------------
Chỉ số so sánh         | Khung BTCT truyền thống | Khung - Giằng (Đồ án)
-----------------------------------------------------------------------
Chuyển vị đỉnh (Gió)   | 5.86 cm                 | 3.42 cm (-41.6%)
Khối lượng thép dầm/cột| 135 kg/m3 bê tông       | 118 kg/m3 bê tông (-12.6%)
Chi phí ván khuôn      | Cao (Nhiều dầm phụ)     | Trung bình (Tối ưu hóa nhịp)
Chu kỳ thi công 1 tầng | 10 ngày                 | 7-8 ngày (-20.0%)
-----------------------------------------------------------------------

Ứng dụng thực tế và triển khai

Kịch bản thi công thực tế tại 111 Trần Duy Hưng

  1. Công tác cọc ép: Sử dụng cọc BTCT tiết diện $300 \times 300\text{ mm}$, chia làm 2 đoạn ($8\text{ m} + 8.5\text{ m}$). Sử dụng máy ép cọc thủy lực tải trọng ép danh định $P_{max} = 150\text{ tấn} > 2 \times P_{calc} = 137\text{ tấn}$. Biện pháp ép cọc đảm bảo không gây nứt rạn cho các công trình giáp ranh phía Bắc và phía Đông.
  2. Biện pháp đào đất: Đào mở hố móng sâu $-2.50\text{ m}$ kết hợp mái taluy $1:0.75$, sử dụng máy đào bánh xích gầu nghịch dung tích $0.5\text{ m}^3$ kết hợp nhân công sửa hố móng $10%$.
  3. Thi công bê tông thân: Sử dụng bê tông thương phẩm độ sụt $14 \pm 2\text{ cm}$, vận chuyển bằng xe bồn và bơm bê tông cần kết hợp bơm tĩnh. Chu kỳ đổ bê tông 1 sàn là 8 ngày nhờ hệ thống cốp pha nhôm/ván ép phủ phim định hình dày $18\text{ mm}$ và giàn giáo nêm chịu lực.
       [TIẾN ĐỘ THI CÔNG TỔNG THỂ - TỔNG THỜI GIAN: 82 NGÀY]
Tuần:           W1-W3        W4-W5        W6-W9        W10-W11     W12
Phần ngầm:      [Ép cọc]--->[Đào đất]-->[Đài giằng]
Phần thân:                              [Sàn 1 - 5]-->[Sàn 6 - 10]
Hoàn thiện:                                           [Xây tường]->[Sơn/M&E]

Phân tích chi phí - lợi ích (Cost-Benefit Analysis):

  • Tối ưu hóa ván khuôn: Sử dụng hệ luân chuyển 3 bộ cốp pha sàn và 2 bộ cốp pha cột giúp tiết kiệm 22% chi phí ván khuôn.
  • Hiệu quả đầu tư: Tổng mức đầu tư xây lắp dự toán giảm 8.5% so với phương án dầm sàn truyền thống cùng quy mô, thời gian hoàn vốn đầu tư công rút ngắn nhờ bàn giao công trình sớm 25 ngày làm việc.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật còn tồn tại:

  • Mô hình tính toán khung trục 5 là mô hình khung phẳng 2D, chưa phản ánh đầy đủ hiệu ứng xoắn không gian (Torsional Effects) của toàn bộ khối nhà khi chịu tải trọng gió động và động đất.
  • Phương pháp tính cọc ép dựa trên chỉ tiêu cơ lý đất rời rạc từ các hố khoan địa chất, chưa hiệu chỉnh bằng kết quả thí nghiệm nén tĩnh cọc (Static Load Test) tại hiện trường.

Hướng phát triển tương lai:

  • Nâng cấp mô hình kết cấu lên không gian 3D hoàn chỉnh trên ETABS/Revit Structure để phân tích dao động riêng và phổ phản ứng động đất (Response Spectrum Analysis) theo TCVN 9386:2012.
  • Ứng dụng mô hình thông tin công trình BIM 4D/5D để quản lý xung đột xung đột hệ thống cơ điện (M&E Clash Detection) và kiểm soát chi phí thời gian thực.
  • Nghiên cứu ứng dụng bê tông Geopolymer hoặc bê tông tro bay nhằm giảm phát thải carbon hướng tới tiêu chuẩn công trình xanh (Green Building).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng: Cung cấp tài liệu tham khảo hoàn chỉnh, chuẩn mực về phương pháp dồn tải, tính toán sàn theo sơ đồ khớp dẻo và quy trình thiết kế khung phẳng - móng cọc theo hệ thống TCVN hiện hành.
  • Kỹ sư kết cấu thực hành: Cung cấp bảng tra, mã code dồn tải tương đương và quy tắc tối ưu hóa tiết diện cấu kiện nhà cao tầng đô thị.
  • Chủ đầu tư & Nhà thầu thi công: Cung cấp giải pháp kỹ thuật thi công cọc ép và cốp pha tối ưu, giảm thiểu rủi ro pháp lý và an toàn tại các khu đất nội đô chật hẹp.

Câu hỏi thường gặp

1. Tại sao công trình chọn sàn sườn toàn khối dày 120mm thay vì sàn không dầm?

Với khẩu độ dầm lớn $8.4\text{ m}$ và bước cột $4.8\text{ m}$, sàn không dầm thông thường đòi hỏi chiều dày tối thiểu $180 - 200\text{ mm}$ và phải đặt mũ cột chống chọc thủng, làm tăng đáng kể tĩnh tải công trình lên móng. Sàn sườn $120\text{ mm}$ kết hợp hệ dầm chính $250 \times 650\text{ mm}$ tối ưu hóa khả năng chịu uốn, giảm $35%$ trọng lượng bản thân sàn và tiết kiệm thép bản sàn.

2. Sự khác nhau giữa tính toán sàn theo sơ đồ khớp dẻo và sơ đồ đàn hồi?

Sơ đồ đàn hồi tính toán dựa trên định luật Hooke (giả thiết biến dạng đàn hồi tuyến tính), áp dụng cho các khu vực yêu cầu chống nứt nghiêm ngặt như ô sàn vệ sinh, bể nước. Sơ đồ khớp dẻo dựa trên trạng thái cân bằng giới hạn, cho phép dầm/sàn hình thành khớp dẻo và phân phối lại mômen từ nhịp ra gối, giúp tiết kiệm $10 - 15%$ lượng thép bố trí.

3. Làm thế nào để kiểm soát chuyển vị ngang của công trình 10 tầng dưới tác dụng của gió?

Công trình sử dụng hệ kết cấu liên hợp Khung - Giằng. Độ cứng ngang được đảm bảo chủ yếu nhờ vách cứng lõi thang máy BTCT. Các cột khung đóng vai trò chịu tải trọng đứng, trong khi hệ vách hấp thụ hơn $70%$ lực cắt đáy do gió tạo ra, giữ cho độ lệch đỉnh công trình $f = 3.42\text{ cm} \ll [f] = 8.30\text{ cm}$.

4. Thiết bị ép cọc cần thỏa mãn những điều kiện kỹ thuật gì?

Thiết bị ép cọc phải có lực ép danh định lớn nhất của máy $P_{ep,max} \ge 1.3 \div 1.5 \times P_{ep,yeucau}$ ($P_{ep} = 120 \div 150\text{ tấn}$). Đồng hồ đo áp lực dầu thủy lực phải được kiểm định định kỳ, khung dẫn hướng ép cọc phải giữ cọc theo phương thẳng đứng với độ nghiêng không vượt quá $1%$.

5. Biện pháp an toàn lao động trọng tâm khi thi công tại 111 Trần Duy Hưng là gì?

Do công trình giáp 2 trục đường lớn và khu dân cư, cần bố trí hệ thống lưới chắn bụi và chống rơi bao quanh giàn giáo toàn bộ 10 tầng. Công tác cẩu lắp cấu kiện và vận chuyển đất phế thải được quy định thực hiện vào khung giờ đêm ($22\text{h}00 - 05\text{h}00$) để tránh ùn tắc giao thông đô thị.

Kết luận

Đồ án tốt nghiệp "Nhà làm việc văn phòng Cơ quan Kiểm toán Nhà nước" đã giải quyết xuất sắc, toàn diện và đồng bộ bài toán thiết kế công trình văn phòng 10 tầng bê tông cốt thép toàn khối. Thông qua việc ứng dụng phương pháp khớp dẻo cho sàn, phân tích phần tử hữu hạn khung phẳng trên SAP2000 và tính toán nền móng cọc ép sâu, đồ án đã chứng minh tính khả thi vượt trội về mặt kỹ thuật, an toàn chịu lực và tối ưu hóa hiệu quả kinh tế xây dựng. Các giải pháp thi công và tổ chức mặt bằng được xây dựng chi tiết là cơ sở thực tiễn giá trị cho việc triển khai các dự án nhà cao tầng tương tự trong đô thị hiện đại.
