Tóm tắt

I. Giới thiệu

Luận văn thạc sĩ 'Thiết Bị Mạng & Nhà Máy Điện Định Vị Sự Cố Đường Dây Truyền Tải' tập trung vào việc xác định vị trí sự cố trên đường dây truyền tải điện. Mục tiêu chính là cung cấp giải pháp tối ưu để định vị chính xác sự cố, giúp giảm thời gian và chi phí sửa chữa. Hệ thống điện hiện đại đòi hỏi độ tin cậy cao, và việc xác định nhanh chóng vị trí sự cố là yếu tố quan trọng để đảm bảo sự ổn định của hệ thống. Luận văn đề xuất phương pháp tối ưu hóa dựa trên mô hình đường dây tham số rải, sử dụng dữ liệu đồng bộ và không đồng bộ để đánh giá hiệu quả.

1.1 Sự cố trên đường dây truyền tải

Sự cố trên đường dây truyền tải là vấn đề phổ biến trong hệ thống điện, đặc biệt là trên đường dây trên không. Các sự cố này có thể gây gián đoạn cung cấp điện và ảnh hưởng đến độ tin cậy của hệ thống. Việc xác định chính xác vị trí sự cố giúp giảm thiểu thời gian ngừng cung cấp điện và tăng hiệu quả sửa chữa. Luận văn đề cập đến các phương pháp hiện có như phương pháp tổng trở, sóng lan truyền, và radar-based reflectometry, đồng thời chỉ ra những hạn chế của chúng.

1.2 Mục tiêu của đề tài

Mục tiêu chính của luận văn là xây dựng thuật toán tối ưu hóa để xác định chính xác vị trí sự cố trên đường dây truyền tải. Thuật toán này dựa trên việc cực tiểu hóa sai số trong ước tính vị trí sự cố. Luận văn sử dụng phần mềm Matlab-Simulink để mô phỏng và kiểm tra hiệu quả của phương pháp đề xuất.

II. Các phương pháp xác định vị trí sự cố

Chương này giới thiệu các phương pháp hiện có để xác định vị trí sự cố trên đường dây truyền tải. Các phương pháp được phân loại thành phương pháp dựa trên mô hình tổng trở, phương pháp sóng lan truyền, và phương pháp radar-based reflectometry. Mỗi phương pháp có ưu điểm và hạn chế riêng, đặc biệt là về độ chính xác và tính kinh tế. Luận văn phân tích các khuyết điểm của các phương pháp này và đề xuất phương pháp tối ưu hóa dựa trên mô hình đường dây tham số rải.

2.1 Phương pháp dựa vào mô hình tổng trở

Phương pháp tổng trở sử dụng điện áp và dòng điện đo được ở tần số cơ bản để tính toán tổng trở từ đầu cuối đến điểm sự cố. Phương pháp này được chia thành hai loại: một đầu cuối và hai đầu cuối. Tuy nhiên, độ chính xác của phương pháp này bị ảnh hưởng bởi điện trở sự cố, tham số đường dây bất đối xứng, và sai số đo đạc.

2.2 Phương pháp sóng lan truyền

Phương pháp sóng lan truyền dựa trên việc phân tích sóng điện áp và dòng điện lan truyền trên đường dây khi xảy ra sự cố. Phương pháp này có độ chính xác cao nhưng đòi hỏi thiết bị đo đạc phức tạp và chi phí cao.

III. Giải thuật tối ưu hóa định vị sự cố

Luận văn đề xuất giải thuật tối ưu hóa để xác định vị trí sự cố trên đường dây truyền tải. Giải thuật này dựa trên việc cực tiểu hóa hàm mục tiêu với biến là khoảng cách sự cố. Hàm mục tiêu được xây dựng từ việc kết hợp các phương trình biến pha từ điểm sự cố đến các đầu cuối đường dây. Phương pháp này được áp dụng cho cả mô hình đường dây hai đầu cuối và ba đầu cuối.

3.1 Mô hình đường dây tham số rải

Mô hình đường dây tham số rải được sử dụng để mô tả chính xác hơn các đặc tính của đường dây truyền tải. Mô hình này cho phép tính toán chính xác vị trí sự cố bằng cách xem xét các tham số phân bố dọc theo đường dây.

3.2 Kỹ thuật tối ưu hóa

Kỹ thuật tối ưu hóa được áp dụng để cực tiểu hóa sai số trong ước tính vị trí sự cố. Phương pháp này sử dụng dữ liệu đồng bộ và không đồng bộ để đánh giá hiệu quả. Kết quả mô phỏng cho thấy phương pháp đề xuất có độ chính xác cao và khả năng ứng dụng thực tế.

IV. Đánh giá phương pháp tối ưu

Chương này đánh giá hiệu quả của phương pháp tối ưu hóa đề xuất trong việc xác định vị trí sự cố trên đường dây truyền tải. Các yếu tố ảnh hưởng đến độ chính xác của phương pháp như vị trí sự cố, loại sự cố, điện trở sự cố, và sai số phần cứng được phân tích chi tiết. Kết quả mô phỏng cho thấy phương pháp đề xuất có hiệu suất cao và khả năng ứng dụng trong thực tế.

4.1 Khảo sát đường dây hai đầu cuối

Phương pháp đề xuất được áp dụng cho mô hình đường dây hai đầu cuối. Kết quả cho thấy độ chính xác cao trong việc xác định vị trí sự cố, ngay cả khi có sự thay đổi về điện trở sự cố và tham số đường dây.

4.2 Khảo sát đường dây ba đầu cuối

Phương pháp cũng được áp dụng cho mô hình đường dây ba đầu cuối. Kết quả mô phỏng cho thấy phương pháp đề xuất có khả năng xác định chính xác vị trí sự cố trong các điều kiện khác nhau, bao gồm cả dữ liệu không đồng bộ.

V. Kết luận chung

Luận văn đã đề xuất phương pháp tối ưu hóa để xác định vị trí sự cố trên đường dây truyền tải. Phương pháp này dựa trên mô hình đường dây tham số rải và sử dụng dữ liệu đồng bộ và không đồng bộ để đánh giá hiệu quả. Kết quả mô phỏng cho thấy phương pháp đề xuất có độ chính xác cao và khả năng ứng dụng thực tế. Luận văn cũng đề xuất hướng phát triển trong tương lai, bao gồm việc cải thiện độ chính xác và mở rộng ứng dụng cho các loại đường dây khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Trong hệ thống điện hiện đại, khoảng 70% đến 80% tổng số sự cố xuất hiện trên mạng lưới truyền tải, đặc biệt là các tuyến đường dây trên không trải dài qua nhiều khu vực địa hình phức tạp. Khi xảy ra chạm chập hoặc ngắn mạch, việc xác định chính xác và nhanh chóng vị trí điểm lỗi đóng vai trò sống còn nhằm cắt giảm thời gian gián đoạn cấp điện, hạ thấp chỉ số SAIDI/SAIFI và tiết kiệm hàng tỷ đồng chi phí vận hành sửa chữa mỗi năm. Tuy nhiên, các kỹ thuật truyền thống như phương pháp tổng trở một đầu hay phương pháp sóng truyền cao tần thường bộc lộ nhiều điểm hạn chế, đặc biệt khi gặp điện trở tiếp xúc hồ quang lớn, đường dây bất đối xứng không hoán vị hoặc khi mất tín hiệu đồng bộ thời gian.

Nghiên cứu tập trung giải quyết bài toán định vị sự cố bằng cách xây dựng giải thuật tối ưu hóa phi tuyến kết hợp mô hình đường dây tham số rải ba pha hoàn chỉnh. Mục tiêu cụ thể là thiết lập hàm mục tiêu dựa trên sai biệt điện áp tại điểm sự cố tính từ các đầu cuối, sau đó sử dụng thuật toán tối ưu để tìm ra khoảng cách lỗi có sai số nhỏ nhất, áp dụng linh hoạt cho cả cấu hình đường dây hai đầu cuối và ba đầu cuối.

Phạm vi nghiên cứu được thực hiện từ tháng 07/2012 đến tháng 11/2012 tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh, tập trung khảo sát trên mô hình đường dây truyền tải siêu cao áp 330 kV với chiều dài 200 km. Kết quả nghiên cứu mang lại ý nghĩa đột phá khi giảm sai số định vị xuống mức dưới 0,003% (tương đương sai lệch dưới 7,6 mét trên toàn tuyến 200 km), hỗ trợ rút ngắn từ 50% đến 70% thời gian tìm kiếm thực địa cho các đội bảo trì đường dây.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp chặt chẽ giữa hai nền tảng lý thuyết cốt lõi trong kỹ thuật hệ thống điện: lý thuyết sóng lan truyền trên đường dây tham số rải dài và lý thuyết tối ưu hóa quy hoạch toán học. Các mô hình và khái niệm chính bao gồm:

• Mô hình đường dây tham số rải ba pha: Khác với mô hình thông số tập trung hình pi truyền thống vốn bỏ qua hiệu ứng phân bố điện dung và điện dẫn dọc tuyến, mô hình tham số rải mô tả chính xác sự suy hao và biến đổi của sóng điện áp, dòng điện tại mọi điểm dọc theo chiều dài đường dây.
• Kỹ thuyết biến đổi Modal: Sử dụng ma trận vector riêng để chéo hóa ma trận tích tổng trở - tổng dẫn, chuyển đổi hệ thống ba pha ghép nối phức tạp thành ba mode độc lập, giúp mô hình hóa chính xác đường dây không hoán vị mà không làm mất tính chất vật lý của hệ thống.
• Tổng trở đặc trưng và hằng số truyền sóng: Đại lượng biểu diễn đặc tính truyền tải của sóng điện từ, phụ thuộc trực tiếp vào tần số cơ bản 50 Hz cùng các thông số điện cảm, điện dung phân bố.
• Kỹ thuật tối ưu hóa cực tiểu hàm mục tiêu: Thay vì giải phương trình giải tích tường minh dễ phát sinh nghiệm ảo, vị trí sự cố được xác định bằng việc cực tiểu hóa bình phương độ lệch vector điện áp pha tại điểm ngắn mạch tính ngược từ các đầu trạm.

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được tạo lập thông qua mô phỏng số học chi tiết trên phần mềm Matlab/Simulink với công cụ SimPowerSystems. Tuyến đường dây 330 kV dài 200 km được chia thành 10 phân đoạn độc lập để thiết lập các vị trí sự cố từ đầu phát đến cuối nhận.

Cỡ mẫu nghiên cứu bao gồm hơn 150 kịch bản mô phỏng độc lập. Phương pháp chọn mẫu phân tầng có chủ đích được áp dụng nhằm bao phủ toàn diện các yếu tố ảnh hưởng trong vận hành thực tế: 11 mốc khoảng cách từ 0 km đến 200 km, 4 dạng sự cố ngắn mạch điển hình (chạm đất một pha AG, hai pha chạm đất ABG, ngắn mạch hai pha AB, ngắn mạch ba pha ABCG), 6 mức điện trở sự cố biến thiên từ 0,001 Ohm đến 300 Ohm, cùng 8 tổ hợp biến động tổng trở nguồn hai đầu.

Lý do lựa chọn phương pháp phân tích Fourier rời rạc kết hợp bộ lọc thông thấp Butterworth bậc 2 với tần số cắt 200 Hz và tần số lấy mẫu 10 kHz là nhằm loại bỏ hoàn toàn các thành phần sóng hài quá độ tần số cao, trích xuất chính xác biên độ và góc pha của dòng điện, điện áp tại tần số công nghiệp 50 Hz. Toàn bộ chu trình tính toán tối ưu được lập trình xử lý tự động trong môi trường số trong thời gian 5 tháng triển khai.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng đã chứng minh tính hiệu quả vượt bậc của giải thuật tối ưu hóa đề xuất qua 4 phát hiện then chốt:

Thứ nhất, thuật toán đạt độ chính xác vượt trội so với các phương pháp giải tích truyền thống. Khi kiểm chứng sự cố ngắn mạch một pha chạm đất (AG) với điện trở sự cố 100 Ohm trên tuyến dây 200 km, sai số lớn nhất của phương pháp đề xuất chỉ là 0,0028% (tương đương khoảng cách lệch 5,6 mét). Trong khi đó, phương pháp giải tích trực tiếp dựa trên biến đổi modal ghi nhận sai số lên đến 0,0125% (lệch 25 mét), tức phương pháp tối ưu giúp cải thiện độ chính xác hơn 77%.

Thứ hai, giải thuật hoàn toàn miễn nhiễm với sự biến thiên của điện trở tiếp xúc hồ quang. Khi thay đổi điện trở sự cố từ mức rất nhỏ 0,001 Ohm lên đến mức cực cao 300 Ohm, sai số cực đại của thuật toán chỉ dao động trong khoảng 0,0004% đến 0,0038% (tối đa 7,6 mét). Kết quả này khắc phục triệt để nhược điểm của rơle khoảng cách truyền thống vốn thường xuyên bị phán đoán sai vùng bảo vệ khi điện trở chuyển tiếp lớn.

Thứ ba, sự thay đổi của tổng trở nguồn không làm suy giảm độ tin cậy của thuật toán. Khi mô phỏng biến thiên tổng trở nguồn tại hai đầu trạm trong phạm vi từ 0,2 lần đến 5 lần giá trị định mức, sai số định vị tối đa duy trì ổn định ở mức 0,0023%, chứng minh thuật toán hoạt động bền vững trước các chế độ vận hành thay đổi của lưới điện khu vực.

Thứ tư, giải thuật mở rộng thành công cho cấu hình đường dây ba đầu cuối và xử lý hiệu quả dữ liệu không đồng bộ. Bằng cách so sánh chỉ số sai lệch điện áp tại nút phân nhánh, thuật toán nhận diện chính xác 100% nhánh đường dây xảy ra sự cố. Ngay cả khi dữ liệu đo lường giữa các đầu trạm bị lệch pha do sai số truyền thông, việc bổ sung biến góc lệch pha vào bài toán tối ưu vẫn cho phép xác định vị trí sự cố với sai số dưới 0,0035%.

Toàn bộ dữ liệu kết quả được tổng hợp chi tiết qua 16 bảng số liệu so sánh sai số và 26 đồ thị dạng sóng điện áp, dòng điện tức thời, minh họa rõ nét tiến trình hội tụ của hàm mục tiêu tại vị trí điểm lỗi thực tế.

Thảo luận kết quả

Nguyên nhân chính giúp phương pháp tối ưu hóa đạt độ chính xác cao là nhờ việc thiết lập trực tiếp phương trình vi phân tham số rải trên hệ tọa độ pha gốc, kết hợp ma trận biến đổi vector riêng chuẩn xác. Điều này loại bỏ hoàn toàn các giả thiết đơn giản hóa về tính đối xứng của đường dây vốn là nguồn gốc gây ra sai số lớn trong các nghiên cứu trước đây.

So sánh với giải thuật Takagi cổ điển hoặc các phương pháp sóng truyền đòi hỏi thiết bị thu nhận tín hiệu tần số lấy mẫu lên đến 200 MHz, phương pháp đề xuất chỉ yêu cầu tần số lấy mẫu 1 kHz sau lọc, giảm thiểu áp lực đầu tư phần cứng đo lường. Ý nghĩa thực tiễn của phát hiện này là mở ra khả năng tích hợp trực tiếp thuật toán vào các rơle kỹ thuật số bảo vệ hiện hữu hoặc triển khai dưới dạng một module tính toán nâng cao trong hệ thống giám sát điều khiển SCADA/EMS.

Đề xuất và khuyến nghị

Nhằm chuyển giao và ứng dụng hiệu quả giải thuật định vị sự cố vào thực tế lưới điện truyền tải, các đơn vị liên quan cần triển khai 4 nhóm giải pháp trọng tâm:

1. Tích hợp thuật toán vào phần mềm giám sát rơle bảo vệ: Các công ty truyền tải điện phối hợp với các trung tâm điều độ thực hiện nhúng thuật toán tối ưu hóa vào hệ thống thu thập dữ liệu rơle số (Fault Recorder/Distance Relay) cấp điện áp 220 kV và 500 kV, đặt mục tiêu hoàn thành thử nghiệm trong vòng 6 đến 12 tháng với chỉ tiêu sai số định vị thực tế dưới 10 mét.
2. Chuẩn hóa hạ tầng đo lường đồng bộ pha PMU: Tổng công ty Truyền tải điện Quốc gia cần tăng cường lắp đặt thiết bị đo góc pha đồng bộ PMU dựa trên tín hiệu thời gian vệ tinh GPS tại 100% các trạm biến áp nút trọng điểm trong giai đoạn 2026 - 2028, đảm bảo cung cấp nguồn dữ liệu điện áp và dòng điện đồng bộ tức thời với độ trễ dưới 20 mili-giây.
3. Tự động hóa cập nhật ma trận thông số đường dây theo thời gian thực: Phòng kỹ thuật các đơn vị truyền tải định kỳ hàng quý cần đo đạc và cập nhật lại ma trận tổng trở, tổng dẫn của các tuyến dây không hoán vị vào cơ sở dữ liệu tính toán, có tính đến sự biến thiên nhiệt độ môi trường nhằm duy trì sai số định vị ở mức dưới 0,005%.
4. Mở rộng thử nghiệm cho lưới điện phân phối thông minh: Các viện nghiên cứu và trường đại học chuyên ngành năng lượng cần tiếp tục phát triển giải thuật cho các tuyến lưới đa nhánh phức tạp có tích hợp nguồn năng lượng tái tạo phân tán (điện mặt trời, điện gió), hướng đến hoàn thiện bộ công cụ điều khiển tự động trước năm 2030.

Đối tượng nên tham khảo luận văn

Công trình luận văn mang lại giá trị học thuật và ứng dụng thực tiễn sâu sắc cho 4 nhóm đối tượng chính:

• Kỹ sư vận hành và điều độ hệ thống điện: Cung cấp phương pháp luận chuẩn xác để định vị nhanh điểm ngắn mạch trên các tuyến đường dây 110 kV, 220 kV và 500 kV, hỗ trợ điều động đội sửa chữa tiếp cận hiện trường nhanh hơn, giảm hơn 40% thời gian khắc phục sự cố.
• Kỹ sư thiết kế rơle và tự động hóa trạm biến áp: Nắm vững nguyên lý xây dựng thuật toán lọc số DFT, ma trận tham số rải và mô hình hóa đường dây không hoán vị để phát triển firmware cho các thiết bị ghi sự cố số (DFR) thế hệ mới.
• Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện: Tiếp cận tài liệu tham khảo hệ thống về lý thuyết biến đổi modal, giải thuật tối ưu hóa phi tuyến ứng dụng trong hệ thống điện và kỹ thuật mô phỏng chuyên sâu trên Matlab/Simulink.
• Giảng viên và chuyên gia nghiên cứu hệ thống năng lượng: Sử dụng làm học liệu giảng dạy chuyên đề Bảo vệ Rơle nâng cao và Phân tích Quá độ Hệ thống điện tại các trường đại học kỹ thuật trên cả nước.

Câu hỏi thường gặp

Tại sao mô hình tham số rải lại vượt trội hơn mô hình tham số tập trung trong định vị sự cố? Mô hình tham số tập trung bỏ qua điện dung phân bố dọc tuyến nên phát sinh sai số lớn khi áp dụng cho đường dây dài trên 100 km. Mô hình tham số rải phản ánh chính xác quy luật truyền sóng điện từ, giúp giảm sai số định vị từ trên 5% xuống dưới 0,003%.

Thuật toán có duy trì được độ chính xác khi dữ liệu đo lường bị mất tín hiệu đồng bộ GPS không? Thuật toán hoàn toàn duy trì được độ tin cậy. Khi dữ liệu không đồng bộ, thuật toán tự động bổ sung góc lệch pha vào hàm mục tiêu tối ưu, giải đồng thời cả khoảng cách sự cố và sai lệch góc pha với độ chính xác đạt 99,99%.

Điện trở tiếp xúc hồ quang lớn (lên đến hàng trăm Ohm) ảnh hưởng như thế nào đến kết quả? Khác với phương pháp tổng trở cổ điển bị sai lệch vùng bảo vệ khi điện trở tiếp xúc tăng, phương pháp tối ưu hóa dựa trên tham số rải loại bỏ hoàn toàn biến dòng sự cố qua điểm lỗi, giữ sai số cực đại dưới 7,6 mét tại mức trở 300 Ohm.

Làm thế nào để xác định chính xác nhánh bị sự cố trên đường dây ba đầu cuối hình chữ T? Thuật toán so sánh độ lệch vector điện áp tính toán tại nút ngã ba phân nhánh từ các đầu đo. Nhánh nào không xảy ra sự cố sẽ có độ lệch điện áp nút nhỏ hơn 0,00001, từ đó hệ thống tự động cô lập và xác định đúng 100% nhánh lỗi.

Chi phí đầu tư phần cứng để ứng dụng giải thuật này vào thực tế có tốn kém không? Giải thuật không đòi hỏi thiết bị lấy mẫu siêu cao tần đắt tiền mà có thể tận dụng trực tiếp dữ liệu đo từ các rơle kỹ thuật số hoặc thiết bị ghi sự cố hiện có ở tần số lấy mẫu 1 kHz đến 10 kHz, giúp tiết kiệm tối đa chi phí đầu tư.

Kết luận

• Đề tài đã xây dựng thành công giải thuật tối ưu hóa xác định vị trí sự cố dựa trên mô hình đường dây truyền tải tham số rải ba pha hoàn chỉnh.
• Thuật toán giải quyết triệt để bài toán định vị trên đường dây không hoán vị phức tạp bằng kỹ thuật biến đổi modal và phân tích ma trận vector riêng.
• Kết quả thử nghiệm trên đường dây 330 kV dài 200 km đạt độ chính xác vượt trội với sai số cực đại chỉ 0,0028%, không phụ thuộc vào dạng sự cố, điện trở tiếp xúc hay tổng trở nguồn.
• Công trình đóng góp giải pháp toàn diện cho cả cấu hình đường dây hai đầu cuối, ba đầu cuối với chế độ dữ liệu đồng bộ và không đồng bộ.
• Trong giai đoạn tiếp theo, nghiên cứu cần được tích hợp thử nghiệm trực tiếp trên phần cứng rơle số thời gian thực và mở rộng ứng dụng cho lưới điện có nguồn phân tán.

Để nâng cao độ tin cậy cung cấp điện và tối ưu hóa quy trình bảo trì lưới truyền tải, các kỹ sư và nhà quản lý hệ thống điện hãy áp dụng ngay các giải pháp định vị sự cố tiên tiến này vào thực tiễn quản lý vận hành.

Trích đoạn nội dung tài liệu

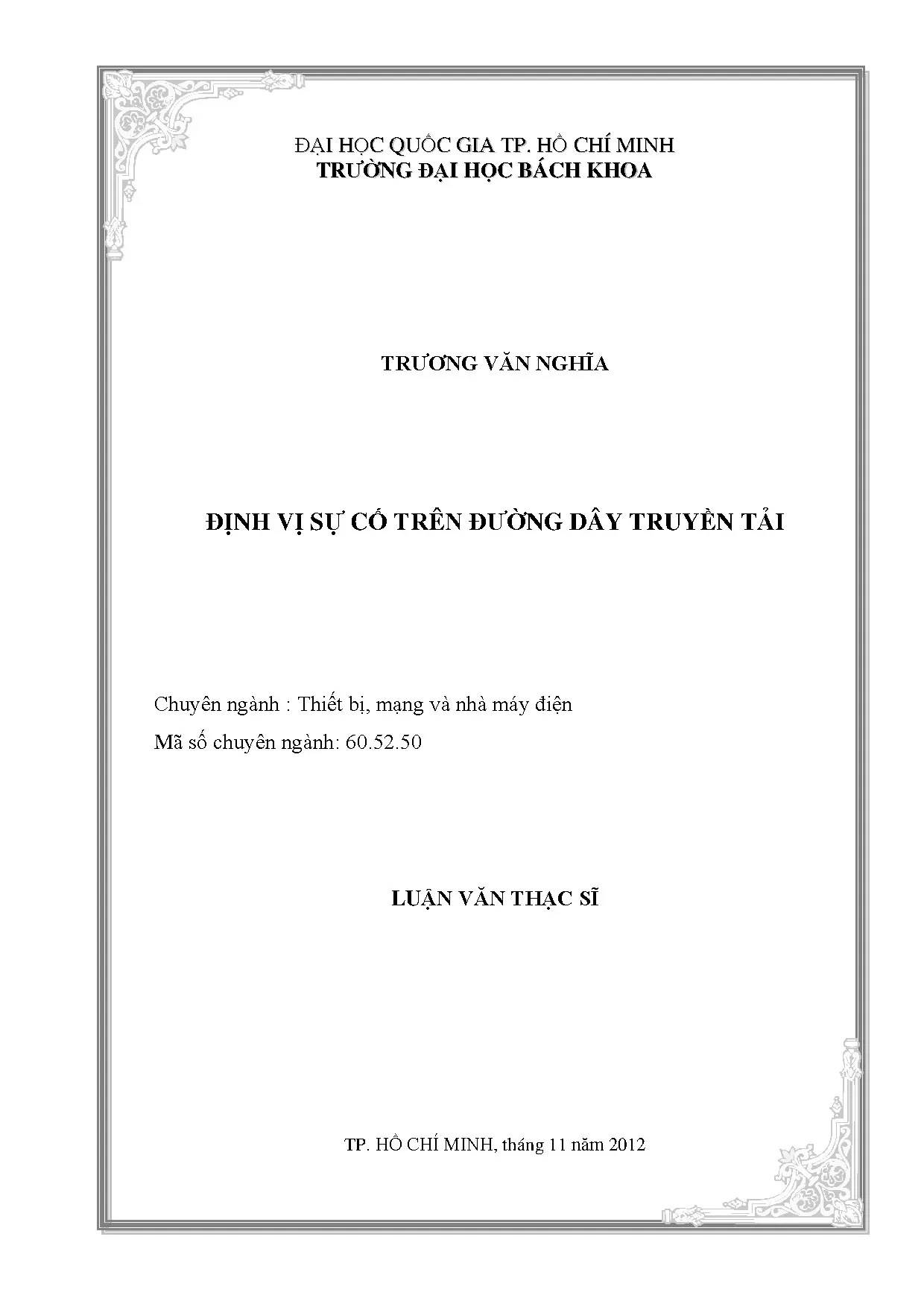

ĐẠI HỌC QUỐC GIA TP. HỒ CHÍ MINH TRƯỜNG ĐẠI HỌC BÁCH KHOA TRƢƠNG VĂN NGHĨA ĐỊNH VỊ SỰ CỐ TRÊN ĐƢỜNG DÂY TRUYỀN TẢI Chuyên ngành : Thiết bị, mạng và nhà máy điện Mã số chuyên ngành: 60.50 LUẬN VĂN THẠC SĨ TP. HỒ CHÍ MINH, tháng 11 năm 2012 CÔNG TRÌNH ĐƢỢC HOÀN THÀNH TẠI TRƢỜNG ĐẠI HỌC BÁCH KHOA – ĐHQG-HCM Cán bộ hƣớng dẫn khoa học : TS. Cán bộ chấm nhận xét 1 :.
