Luận văn thạc sĩ: Nghiên cứu quá trình gia nhiệt cho khuôn phun ép nhựa theo phương pháp cảm ứng từ

Luận văn thạc sĩ phân tích nghiên cứu quá trình gia nhiệt cho khuôn phun ép nhựa theo phương pháp cảm ứng từ, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi cho

• Người hướng dẫn: PGS. Nguyễn Ngọc Phương
• Trường học: Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh
• Chuyên ngành: Cơ Khí Chế Tạo Máy
• Đề tài: Nghiên cứu quá trình gia nhiệt cho khuôn phun ép nhựa theo phương pháp cảm ứng từ
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2014
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

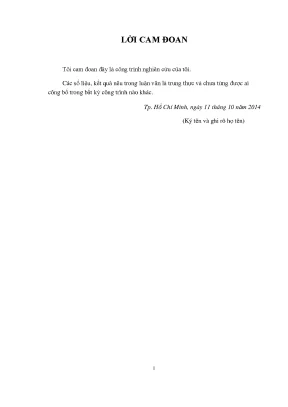

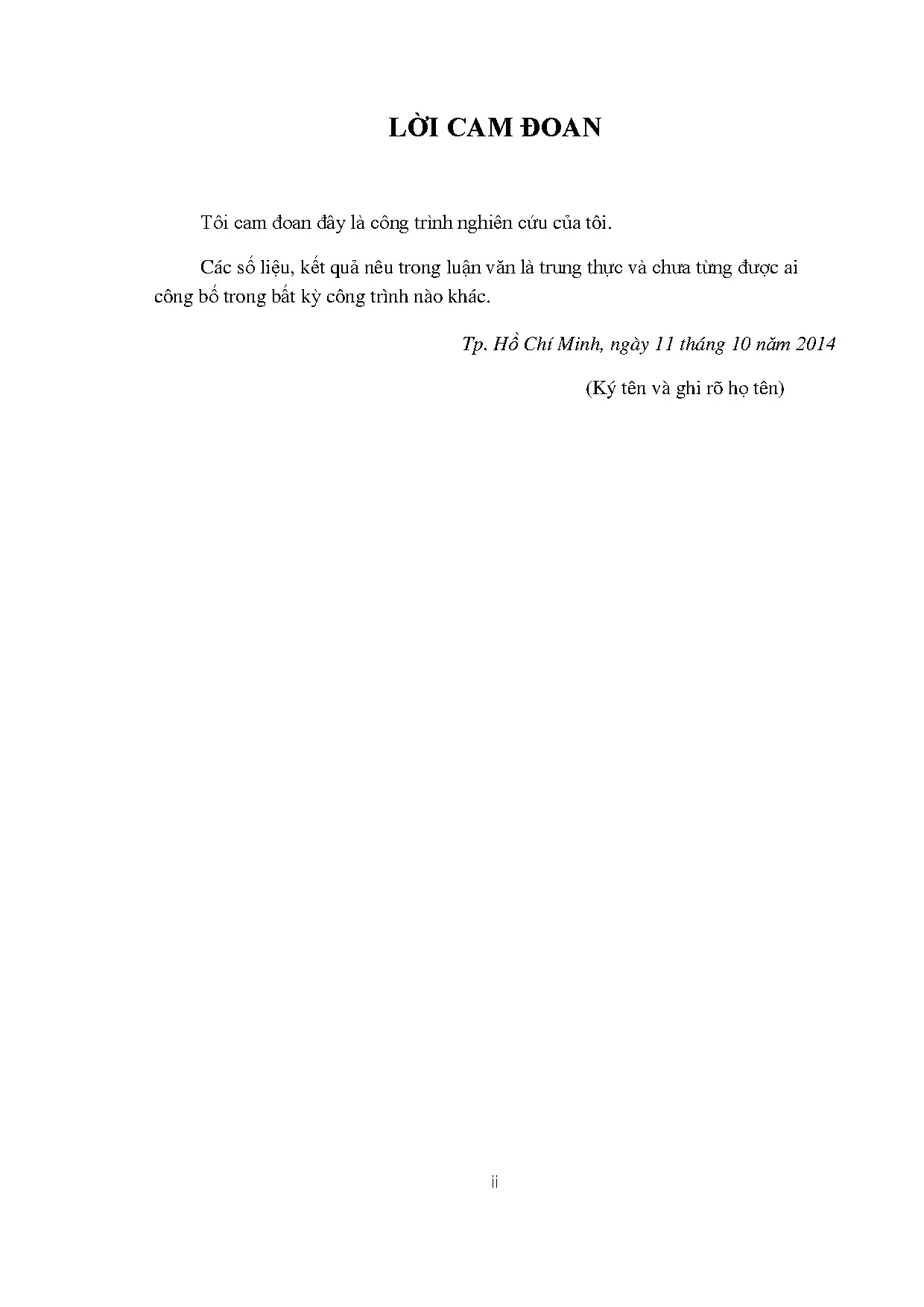

• LỜI CAM ĐOAN
• CẢM TẠ
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan về tình hình nghiên cứu thuộc lĩnh vực của đề tài trong và ngoài nƣớc
• 1.2. Tính cấp thiết và ý nghĩa khoa học của đề tài
• 1.3. Mục đích nghiên cứu, đối tƣợng nghiên cứu
• 1.4. Nhiệm vụ nghiên cứu và giới hạn của đề tài
• 1.5. Cách tiếp cận và phƣơng pháp nghiên cứu
• 1.6. Kế hoạch thực hiện
• 2. CHƯƠNG 2: QUÁ TRÌNH GIA NHIỆT THEO PHƢƠNG PHÁP CẢM ỨNG TỪ
• 2.1. Giới thiệu chung về phƣơng pháp gia nhiệt bằng cảm ứng từ
• 2.2. Hiệu ứng bề mặt
• 2.3. Thiết kế cuộn dây gia nhiệt
• 2.4. Một số đặc điểm nổi bật của quá trình gia nhiệt theo phƣơng pháp cảm ứng từ
• 3. CHƯƠNG 3: PHƢƠNG PHÁP VÀ THIẾT BỊ THÍ NGHIỆM
• 3.1. Trang thiết bị thí nghiệm
• 3.2. Phƣơng pháp thí nghiệm
• 4. CHƯƠNG 4: MÔ PHỎNG VÀ THÍ NGHIỆM QUÁ TRÌNH GIA NHIỆT BẰNG CẢM ỨNG TỪ
• 4.1. Mô phỏng quá trình gia nhiệt ứng với các thiết kế khác nhau của cuộn dây
• 4.2. So sánh kết quả mô phỏng và thực nghiệm
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 5.1. Kết luận
• 5.2. Hƣớng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu gia nhiệt khuôn phun ép nhựa

Nghiên cứu gia nhiệt khuôn phun ép nhựa bằng phương pháp cảm ứng từ đang trở thành một xu hướng quan trọng trong ngành công nghiệp chế tạo. Công nghệ này không chỉ giúp nâng cao hiệu suất gia nhiệt mà còn cải thiện chất lượng sản phẩm nhựa. Việc kiểm soát nhiệt độ đồng đều trong quá trình gia nhiệt là một thách thức lớn, và nghiên cứu này sẽ cung cấp cái nhìn tổng quan về các phương pháp hiện có và tiềm năng của công nghệ cảm ứng từ.

1.1. Tình hình nghiên cứu trong và ngoài nước

Nghiên cứu về gia nhiệt khuôn phun ép nhựa đã được thực hiện rộng rãi trên thế giới. Các nghiên cứu cho thấy rằng việc tối ưu hóa nhiệt độ khuôn có thể cải thiện đáng kể chất lượng sản phẩm. Nhiều công nghệ mới như gia nhiệt bằng cảm ứng từ đã được áp dụng để giải quyết vấn đề này.

1.2. Ý nghĩa khoa học và thực tiễn của đề tài

Đề tài này không chỉ có ý nghĩa trong việc nâng cao chất lượng sản phẩm mà còn giúp giảm chi phí sản xuất. Việc áp dụng công nghệ gia nhiệt bằng cảm ứng từ sẽ mở ra hướng đi mới cho ngành công nghiệp nhựa tại Việt Nam.

II. Vấn đề và thách thức trong gia nhiệt khuôn phun

Một trong những thách thức lớn nhất trong quá trình gia nhiệt khuôn phun là việc kiểm soát nhiệt độ đồng đều. Nhiệt độ không đồng đều có thể dẫn đến các khuyết tật trong sản phẩm nhựa, như cong vênh và đường hàn không rõ ràng. Nghiên cứu này sẽ phân tích các vấn đề chính và đề xuất giải pháp.

2.1. Khó khăn trong việc kiểm soát nhiệt độ

Việc duy trì nhiệt độ đồng đều trong khuôn phun là rất khó khăn, đặc biệt là khi sử dụng các phương pháp gia nhiệt truyền thống. Nghiên cứu cho thấy rằng công nghệ cảm ứng từ có thể giải quyết vấn đề này một cách hiệu quả.

2.2. Tác động của nhiệt độ không đồng đều đến chất lượng sản phẩm

Nhiệt độ không đồng đều có thể gây ra nhiều vấn đề trong quá trình sản xuất, bao gồm giảm chất lượng bề mặt và tăng chi phí sản xuất. Việc nghiên cứu và cải thiện công nghệ gia nhiệt là cần thiết để nâng cao chất lượng sản phẩm.

III. Phương pháp gia nhiệt khuôn phun bằng cảm ứng từ

Phương pháp gia nhiệt bằng cảm ứng từ đang được xem là giải pháp tối ưu cho việc gia nhiệt khuôn phun. Công nghệ này cho phép gia nhiệt nhanh chóng và đồng đều, giúp cải thiện hiệu suất sản xuất. Nghiên cứu sẽ đi sâu vào các nguyên lý hoạt động và thiết kế cuộn dây gia nhiệt.

3.1. Nguyên lý hoạt động của phương pháp cảm ứng từ

Phương pháp cảm ứng từ hoạt động dựa trên nguyên lý tạo ra dòng điện cảm ứng trong vật liệu dẫn điện, từ đó sinh ra nhiệt. Điều này cho phép gia nhiệt nhanh chóng và hiệu quả mà không cần tiếp xúc trực tiếp.

3.2. Thiết kế cuộn dây gia nhiệt hiệu quả

Thiết kế cuộn dây là yếu tố quan trọng quyết định hiệu suất gia nhiệt. Nghiên cứu sẽ phân tích các yếu tố như khoảng cách cuộn dây, chiều cao và tiết diện để tối ưu hóa quá trình gia nhiệt.

IV. Ứng dụng thực tiễn của công nghệ gia nhiệt cảm ứng từ

Công nghệ gia nhiệt bằng cảm ứng từ đã được áp dụng thành công trong nhiều lĩnh vực sản xuất nhựa. Nghiên cứu sẽ trình bày các kết quả thực nghiệm và ứng dụng thực tiễn của công nghệ này trong ngành công nghiệp.

4.1. Kết quả nghiên cứu và thực nghiệm

Kết quả từ các thí nghiệm cho thấy rằng công nghệ gia nhiệt bằng cảm ứng từ có thể đạt được nhiệt độ mong muốn trong thời gian ngắn, đồng thời đảm bảo độ đồng đều của nhiệt độ trên bề mặt khuôn.

4.2. Ứng dụng trong sản xuất nhựa

Công nghệ này đã được áp dụng trong sản xuất các sản phẩm nhựa phức tạp, giúp nâng cao chất lượng và giảm thời gian sản xuất. Nghiên cứu sẽ chỉ ra các ví dụ cụ thể về ứng dụng thành công.

V. Kết luận và hướng phát triển tương lai

Nghiên cứu về gia nhiệt khuôn phun ép nhựa bằng phương pháp cảm ứng từ đã chỉ ra nhiều tiềm năng trong việc cải thiện quy trình sản xuất. Kết luận sẽ tóm tắt các phát hiện chính và đề xuất hướng phát triển trong tương lai.

5.1. Tóm tắt các phát hiện chính

Nghiên cứu đã chỉ ra rằng công nghệ gia nhiệt bằng cảm ứng từ có thể cải thiện đáng kể hiệu suất và chất lượng sản phẩm nhựa. Các thiết kế cuộn dây tối ưu đã được xác định để đạt được kết quả tốt nhất.

5.2. Hướng phát triển trong tương lai

Cần tiếp tục nghiên cứu và phát triển công nghệ gia nhiệt bằng cảm ứng từ để mở rộng ứng dụng trong ngành công nghiệp nhựa. Việc cải tiến thiết kế và quy trình sẽ giúp nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp chế tạo khuôn mẫu và gia công polyme kỹ thuật cao, việc tối ưu hóa nhiệt độ lòng khuôn đóng vai trò quyết định đến chất lượng bề mặt và cơ tính của sản phẩm nhựa. Các phương pháp gia nhiệt truyền thống như sử dụng hơi nước bão hòa thường chỉ đạt tốc độ gia nhiệt khiêm tốn từ 1°C/s đến 3°C/s, làm tăng đáng kể quán tính nhiệt, kéo dài thời gian làm nguội và gia tăng giá thành sản xuất. Vấn đề cốt lõi mà các doanh nghiệp ép phun đối mặt là sự đánh đổi giữa việc nâng cao nhiệt độ lòng khuôn để cải thiện khả năng điền đầy vi cấu trúc và việc rút ngắn chu kỳ ép phun nhằm tối ưu hóa năng suất.

Phương pháp gia nhiệt bề mặt bằng cảm ứng từ nổi lên như một giải pháp đột phá nhờ tốc độ tăng nhiệt vượt trội và khả năng tập trung năng lượng cao. Tuy nhiên, thách thức kỹ thuật lớn nhất nằm ở việc kiểm soát độ đồng đều của trường nhiệt độ trên bề mặt lòng khuôn, tránh hiện tượng quá nhiệt cục bộ gây cong vênh sản phẩm. Đề tài tập trung nghiên cứu cơ chế truyền nhiệt và cảm ứng điện từ trên khuôn ép phun nhựa, hướng tới mục tiêu đạt tốc độ gia nhiệt trên 25°C/s, nâng nhiệt độ bề mặt tấm khuôn từ 40°C lên 91°C chỉ trong 2 giây gia nhiệt, đồng thời cực tiểu hóa độ chênh lệch nhiệt độ bề mặt.

Nghiên cứu được triển khai thực hiện từ tháng 9 năm 2013 đến tháng 7 năm 2014 tại Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh, thực nghiệm trên mẫu khuôn thép tiêu chuẩn có kích thước 100 x 100 x 30 mm. Ý nghĩa thực tiễn của công trình là cung cấp một giải pháp công nghệ có khả năng rút ngắn thời gian chu kỳ sản phẩm xuống khoảng 30%, triệt tiêu khuyết tật đường hàn và nâng cao độ bóng bề mặt cho các chi tiết nhựa mỏng có cấu trúc vi mô phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của định luật cảm ứng điện từ Faraday và lý thuyết hiệu ứng bề mặt trong trường điện từ xoay chiều cao tần. Khi cho dòng điện xoay chiều có tần số từ vài chục đến hàng trăm kilohertz chạy qua cuộn cảm ứng sơ cấp, một từ trường biến thiên mạnh mẽ được tạo ra xung quanh cuộn dây. Đặt bề mặt tấm khuôn sắt từ vào vùng từ trường này, các dòng điện xoáy cảm ứng sẽ được sinh ra ngay tại lớp kim loại sát bề mặt, làm tấm khuôn nóng lên cực nhanh nhờ hiệu ứng nhiệt Joule.

Chiều sâu thâm nhập của dòng điện cảm ứng được xác định dựa trên mối tương quan chặt chẽ giữa điện trở suất, độ từ thẩm tương đối của vật liệu thép làm khuôn và tần số làm việc của nguồn điện cao tần. Mô hình nghiên cứu áp dụng lý thuyết truyền nhiệt biến thiên đa chiều kết hợp tương tác đa trường vật lý giữa trường điện từ và trường nhiệt độ. Các khái niệm trọng tâm bao gồm mật độ dòng điện cảm ứng, khoảng cách ghép nối từ trường, bước cuộn dây và hệ số truyền nhiệt đối lưu của lưu chất giải nhiệt. Nhờ hiệu ứng thâm nhập bề mặt, năng lượng nhiệt chỉ tập trung ở lớp biên mỏng mà không làm nóng toàn bộ khối khuôn, nâng cao hiệu suất năng lượng lên gấp nhiều lần so với cơ chế gia nhiệt bằng điện trở truyền thống.

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp phương pháp mô phỏng số định lượng và kiểm chứng thực nghiệm trực tiếp trên hệ thống đo chuyên dụng. Nguồn dữ liệu số hóa được xây dựng trên phần mềm ANSYS với việc thiết lập phần tử khối 8 nút SOLID97 để giải đồng thời hệ phương trình trường điện từ và phương trình truyền dẫn nhiệt trên toàn bộ không gian mô hình bao gồm cuộn dây đồng, tấm khuôn thép và môi trường không khí xung quanh. Quá trình chia lưới được tối ưu hóa thông qua các giải thuật phân chia có cấu trúc và tự do nhằm đảm bảo tính hội tụ của nghiệm số.

Cỡ mẫu thực nghiệm bao gồm 15 chu kỳ đo lường độc lập, thu thập tại 3 điểm đặc trưng phân bố từ tâm ra biên của tấm khuôn thép không gỉ kích thước 100 x 100 x 30 mm, mỗi điểm được đo lặp lại 5 lần liên tiếp để triệt tiêu sai số ngẫu nhiên. Phương pháp chọn mẫu có chủ đích tại các vị trí hình học trọng yếu cho phép đánh giá chính xác gradient nhiệt độ bề mặt. Dữ liệu thực nghiệm được thu thập từ tháng 1 đến tháng 6 năm 2014 thông qua hệ thống camera nhiệt Avio NEO THERMO TVS-700 có bước sóng 3 đến 5,4 micromet, tần số quét 0,1 giây, độ nhạy nhiệt 0,08°C và thiết bị đo nhiệt tiếp xúc chuyên dụng Center 306 có độ chính xác 0,3% cộng 1°C. Lý do lựa chọn tổ hợp phương pháp này là nhằm đảm bảo độ tin cậy khoa học cao nhất khi đối soát giữa dự báo lý thuyết và phản ứng nhiệt động học thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích mô phỏng 4 phương án thiết kế cuộn dây gia nhiệt cho thấy sự khác biệt sâu sắc về động học phát triển nhiệt lượng và độ đồng đều trường nhiệt độ trên bề mặt tấm khuôn:

Thứ nhất, cuộn dây phẳng 2D (thiết kế số 2) đạt tốc độ gia nhiệt cao nhất lên tới 35,5°C/s, đưa nhiệt độ tại vùng biên lên mức 111,0°C chỉ sau 2 giây. Tuy nhiên, cấu hình này bộc lộ nhược điểm lớn khi nhiệt độ vùng trung tâm chỉ đạt 50,5°C, tạo ra độ chênh lệch nhiệt độ cực đại giữa 3 điểm đo lên tới 60,5°C, gây nguy cơ biến dạng nhiệt nghiêm trọng cho lòng khuôn.

Thứ hai, cuộn dây không gian 3D (thiết kế số 3) thể hiện tính năng kỹ thuật vượt trội và hài hòa nhất. Sau 2 giây gia nhiệt từ mức nhiệt nền 40°C do hệ thống nước nóng duy trì, nhiệt độ bề mặt khuôn đạt 91,0°C với tốc độ gia nhiệt ấn tượng 25,5°C/s. Độ chênh lệch nhiệt độ giữa 3 điểm đo được khống chế ở mức 17,0°C, tương đương với việc cải thiện độ đồng đều nhiệt độ bề mặt lên hơn 71,9% so với cuộn dây 2D.

Thứ ba, nghiên cứu tối ưu hóa các thông số hình học của cuộn dây 3D cho thấy khoảng cách ghép nối có ảnh hưởng mạnh mẽ nhất đến cường độ truyền nhiệt. Khi khoảng cách từ cuộn dây đến bề mặt khuôn giảm xuống 1 mm, nhiệt độ khuôn sau 2 giây tăng vọt lên mức 103,2°C. Đồng thời, cấu hình cuộn dây có chiều cao 40 mm, bước cuộn 7 mm và tiết diện ống đồng hình vuông giúp nâng cao độ đồng đều phân bố mật độ dòng từ trường thêm 18,9% so với ống tròn.

Thứ tư, các thiết kế cuộn dây phẳng dạng 1 và dạng 4 có hiệu suất gia nhiệt không đạt yêu cầu công nghệ, với tốc độ tăng nhiệt lần lượt là 14,27°C/s và 2,17°C/s, không đủ khả năng nâng nhiệt độ lòng khuôn lên mức yêu cầu trong chu kỳ ép phun ngắn.

Thảo luận kết quả

Nguyên nhân chính dẫn đến hiện tượng chênh lệch nhiệt độ lớn ở cuộn dây phẳng 2D là do hiệu ứng triệt tiêu từ trường tại tâm cuộn, làm cho mật độ dòng điện xoáy tập trung chủ yếu dưới các vòng dẫn điện bên ngoài. Ngược lại, thiết kế cuộn dây 3D với việc phân bố các vòng dẫn theo chiều cao không gian đã tái định hình các đường sức từ, tạo ra sự hội tụ từ thông mạnh mẽ tại trung tâm bề mặt gia nhiệt, nâng nhiệt độ tại điểm 1 từ 50,5°C lên 91,0°C.

Khi so sánh với phương pháp gia nhiệt bằng dòng khí nóng vốn đạt 120°C trong 2 giây nhưng bị bão hòa sau 4 giây và đòi hỏi thay đổi kết cấu cơ khí phức tạp của khuôn, phương pháp cảm ứng từ với cuộn dây 3D cho thấy ưu thế vượt trội về khả năng tích hợp linh hoạt như một mô-đun gắn ngoài. Kết quả thực nghiệm đối chứng tại 3 điểm đo cho cuộn 3D đạt 89,0°C tại tâm và 78,1°C tại biên, rất sát với giá trị mô phỏng tương ứng là 91,0°C và 80,1°C, khẳng định sai số dự báo của mô hình số trên ANSYS chỉ dao động dưới mức 2,3%.

Dữ liệu trường nhiệt độ của nghiên cứu có thể được trực quan hóa hiệu quả thông qua biểu đồ cột so sánh nhiệt độ 3 điểm đặc trưng và đồ thị động học nhiệt theo thời gian 1 giây, 2 giây, 3 giây. Sự phân bố nhiệt độ bề mặt còn được minh chứng trực quan qua ma trận phổ màu hồng ngoại từ camera nhiệt, phản ánh rõ nét sự chuyển biến từ trạng thái phân tán không đồng đều sang trường nhiệt đồng nhất khi tối ưu hóa bước cuộn và khoảng cách ghép.

Đề xuất và khuyến nghị

Nhằm chuyển giao và ứng dụng hiệu quả công nghệ gia nhiệt cảm ứng từ vào sản xuất công nghiệp thực tế, các giải pháp và khuyến nghị kỹ thuật cụ thể được đề xuất như sau:

Một là, chuẩn hóa cấu hình chế tạo cuộn cảm ứng 3D sử dụng ống đồng tiết diện vuông với thông số chiều cao 40 mm, bước cuộn 7 mm và khoảng cách làm việc 1 mm cho các bộ khuôn ép tấm phẳng hoặc chi tiết mỏng. Mục tiêu hướng tới là duy trì độ chênh lệch nhiệt độ bề mặt dưới 10°C, do kỹ sư thiết kế khuôn mẫu và bộ phận R&D thực hiện trong quý đầu tiên áp dụng.

Hai là, tích hợp hệ thống điều khiển lập trình PLC kết hợp cảm biến nhiệt độ tiếp xúc phản hồi nhanh, tự động hóa chu kỳ đóng ngắt nguồn cao tần công suất cực đại 80 kW và lưu lượng nước làm mát. Target metric đặt ra là cắt giảm tổng thời gian chu kỳ ép phun từ 45 giây xuống dưới 30 giây (giảm 33,3% thời gian chu kỳ), do đội ngũ kỹ sư tự động hóa nhà máy triển khai trong lộ trình 6 tháng.

Ba là, trang bị cơ cấu chấp hành tay máy servo độ chính xác cao để định vị cuộn cảm ứng ra vào lòng khuôn đồng bộ với hành trình mở khuôn của máy ép nhựa. Giải pháp này giúp duy trì khoảng cách ghép ổn định 1 mm với dung sai vị trí dưới 0,05 mm, do phòng bảo trì cơ điện và xưởng sản xuất hoàn thành trong vòng 3 tháng.

Bốn là, mở rộng nghiên cứu mô phỏng tương tác đa trường vật lý trên phần mềm ANSYS cho các bề mặt lòng khuôn có biên dạng 3D lồi lõm phức tạp với độ sâu trên 20 mm. Mục tiêu nâng cao độ chính xác dự báo phân bố nhiệt đạt trên 95%, do các nhóm nghiên cứu học thuật tại các trường đại học phối hợp với viện nghiên cứu khuôn mẫu thực hiện trong 12 tháng tiếp theo.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả thực nghiệm của luận văn mang lại giá trị học thuật và thực tiễn sâu sắc cho 4 nhóm đối tượng trọng tâm sau:

Kỹ sư thiết kế và chế tạo khuôn mẫu: Tiếp cận phương pháp luận khoa học và bộ thông số hình học chuẩn xác để thiết kế cuộn cảm ứng gia nhiệt 3D, ứng dụng trực tiếp vào việc chế tạo các bộ khuôn ép phun sản phẩm quang học, vỏ thiết bị điện tử hoặc chi tiết nhựa vi cấu trúc không còn vết hàn và khuyết tật co rút.

Giám đốc kỹ thuật và nhà quản lý sản xuất ngành nhựa: Có cơ sở dữ liệu thực nghiệm tin cậy về bài toán cân bằng năng lượng và thời gian chu kỳ ép phun, từ đó ra quyết định đầu tư nâng cấp công nghệ gia nhiệt bề mặt nhằm tăng năng suất dây chuyền thêm 25% đến 35% và giảm tỷ lệ phế phẩm xuống dưới 1%.

Chuyên gia phân tích CAE và kỹ sư mô phỏng số: Khai thác quy trình thiết lập bài toán đa vật lý trên ANSYS, kỹ thuật chia lưới SOLID97 cho trường điện từ - nhiệt độ biến thiên, đóng vai trò như một case study tiêu chuẩn để áp dụng cho các bài toán phân tích nhiệt động lực học phức tạp.

Học viên cao học, nghiên cứu sinh và giảng viên ngành Cơ khí Chế tạo máy: Sử dụng tài liệu như một công trình mẫu mực về sự kết hợp hài hòa giữa cơ sở lý thuyết truyền nhiệt, phương pháp mô phỏng số tiên tiến và kỹ thuật thực nghiệm đo đạc chính xác bằng thiết bị ảnh nhiệt hồng ngoại hiện đại.

Câu hỏi thường gặp

Phương pháp gia nhiệt bằng cảm ứng từ khác biệt gì so với gia nhiệt bằng hơi nước truyền thống? Gia nhiệt bằng cảm ứng từ tập trung năng lượng đốt nóng trực tiếp lớp bề mặt kim loại lòng khuôn thông qua dòng điện xoáy với tốc độ đạt tới 25,5°C/s đến 35,5°C/s. Ngược lại, phương pháp hơi nước nung nóng toàn bộ khối khuôn với tốc độ rất chậm chỉ từ 1°C/s đến 3°C/s, làm tăng quán tính nhiệt và kéo dài thời gian giải nhiệt.

Tại sao thiết kế cuộn dây 3D lại cho phân bố nhiệt đồng đều hơn cuộn dây 2D phẳng? Cuộn dây phẳng 2D tạo ra mật độ từ thông tập trung cao ở các vòng ngoài nhưng lại triệt tiêu từ trường tại tâm, khiến độ chênh lệch nhiệt độ bề mặt lên tới 60,5°C. Cuộn dây 3D phân bố các vòng dẫn theo chiều không gian giúp tái định hướng đường sức từ, đưa nhiệt độ vùng tâm lên 91,0°C và giảm độ lệch nhiệt xuống chỉ còn 17,0°C.

Khoảng cách giữa cuộn dây và bề mặt khuôn ảnh hưởng như thế nào đến hiệu suất gia nhiệt? Khoảng cách ghép nối càng nhỏ thì mật độ đường sức từ xuyên vào bề mặt tấm khuôn càng dày đặc. Kết quả nghiên cứu chứng minh khi giảm khoảng cách từ 5 mm xuống 1 mm, nhiệt độ bề mặt khuôn sau 2 giây tăng vọt từ 74,0°C lên 103,2°C, mang lại tốc độ gia nhiệt tối ưu cho công nghệ ép phun.

Phần mềm ANSYS đóng vai trò gì trong việc tối ưu hóa cuộn cảm ứng từ? ANSYS được ứng dụng để mô phỏng tương tác liên kết đa trường giữa điện từ và truyền nhiệt tức thời. Bằng việc sử dụng phần tử 8 nút SOLID97 và kỹ thuật chia lưới Sweep mesh, phần mềm cho phép dự đoán chính xác trường nhiệt độ bề mặt với sai số so với đo đạc thực nghiệm camera nhiệt chỉ dưới 2,3%.

Hệ thống gia nhiệt cảm ứng từ có đòi hỏi phải thay đổi toàn bộ kết cấu khuôn sẵn có không? Không. Hệ thống gia nhiệt cảm ứng từ được thiết kế dưới dạng một mô-đun gắn ngoài độc lập. Cuộn dây được đưa vào lòng khuôn khi khuôn mở và rút ra trước khi khuôn đóng để phun nhựa, giúp tận dụng hoàn toàn 100% kết cấu bộ khuôn hiện có của doanh nghiệp mà không phát sinh chi phí gia công lại.

Kết luận

• Làm chủ hoàn toàn công nghệ gia nhiệt bề mặt khuôn ép phun bằng phương pháp cảm ứng từ, đạt tốc độ gia nhiệt 25,5°C/s, nâng nhiệt độ từ 40°C lên 91°C chỉ trong 2 giây.
• Chứng minh tính ưu việt của thiết kế cuộn cảm ứng 3D so với cuộn 2D phẳng truyền thống, giúp cải thiện độ đồng đều nhiệt độ bề mặt khuôn lên hơn 71%.
• Xác lập bộ thông số hình học tối ưu cho cuộn dây 3D gồm khoảng cách ghép 1 mm, chiều cao cuộn 40 mm, bước cuộn 7 mm và tiết diện ống đồng hình vuông.
• Xây dựng thành công quy trình mô phỏng số đa trường vật lý trên phần mềm ANSYS với độ tin cậy cao, sai số so với thực nghiệm dưới 2,3%.
• Đặt nền móng kỹ thuật vững chắc cho việc ứng dụng công nghệ gia nhiệt bề mặt chu kỳ ngắn vào ngành sản xuất sản phẩm nhựa kỹ thuật cao tại Việt Nam.

Đóng góp cốt lõi của luận văn là giải quyết trọn vẹn bài toán nâng cao tốc độ và độ đồng đều nhiệt độ khuôn mà không làm thay đổi kết cấu khuôn nguyên bản. Lộ trình phát triển tiếp theo trong 12 tháng tới sẽ tập trung hoàn thiện thuật toán thiết kế cuộn cảm ứng cho các bề mặt lòng khuôn 3D có biên dạng phức tạp. Các doanh nghiệp và đơn vị nghiên cứu hãy tham khảo và ứng dụng ngay giải pháp công nghệ này để tối ưu hóa chu kỳ sản xuất và nâng tầm chất lượng sản phẩm ép phun nhựa.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN 1.1 Tổng quan tình hình nghiên cứu thuộc lĩnh vực của đề tài ở trong và ngoài nƣớc 1.1 Ngoài nước Hiện nay, trong lĩnh vực khuôn phun ép nhựa, điều khiển nhiệt độ khuôn tối ưu là một trong những cách hiệu quả nhất nhằm nâng cao chất lượng bề mặt khuôn [1, 2]. Nhìn chung, nếu nhiệt độ bề mặt lòng khuôn cao, quá trình điền đầy nhựa sẽ được dễ dàng hơn, và trong hầu hết các trường hợp, chất lượng bề mặt sản phẩm sẽ được cải thiện đáng kể. Tuy nhiên, nếu nhiệt độ của các tấm khuôn tăng cao, quá trình giải nhiệt của khuôn nhựa sẽ bị kéo dài, và chu kỳ phun ép sẽ tốn nhiều thời gian, giá thành sản phẩm cũng sẽ gia tăng. Vì vậy, mục tiêu quan trọng của quá trình điều khiển nhiệt độ khuôn phun ép là: gia nhiệt cho bề mặt khuôn đến nhiệt độ yêu cầu, nhưng vẫn đảm bảo thời gian chu kỳ phun ép không quá dài.

Dựa vào ảnh hưởng nhiệt độ lên tấm khuôn, quá trình gia nhiệt cho khuôn phun ép được chia làm 2 nhóm chính: gia nhiệt cả tấm khuôn (volume heating) và gia nhiệt cho bề mặt khuôn (surface heating). Trong nhóm thứ nhất, phương pháp gia nhiệt bằng hơi nước (steam heating) (Hình 1.1) có thể đạt được tốc độ gia nhiệt từ 1oC/s đến 3oC/s [3]. Độ gia nhiệt theo phương pháp này không được đánh giá cao và quá trình giải nhiệt cho khuôn cũng sẽ gặp nhiều khó khăn. Trong nghiên cứu khác, tốc độ gia nhiệt được cải tiến đáng kể khi phương pháp gia nhiệt cho bề mặt khuôn được sử dụng.

Quá trình điền đầy của nhựa vào lòng khuôn được cải thiện khi bề mặt khuôn được phủ 1 lớp cách nhiệt. Phương pháp này có thể tăng nhiệt độ bề mặt khuôn lên khoảng 25oC [4, 5]. Sau đó, hệ thống gia nhiệt bằng tia hồng ngoại (infrared heating), (hình 1.2), được nghiên cứu và ứng dụng cho khuôn phun ép nhựa [6, 7]. 1 LUẬN VĂN TỐT NGHIỆP Steam Steam Source Steam Recovery Recovery Air Source Valve exchange Air AirRecovery recovery unit Cool Water Water Source Water Recovery Recovery MOLD CONTROL SYSTEM Hình 1.1 Hệ thống gia nhiệt cho khuôn bằng hơi nước (Steam heating) Hình 1.2 Hệ thống gia nhiệt cho khuôn bằng tia hồng ngoại (infrared heating system) 2 LUẬN VĂN TỐT NGHIỆP Ngoài ra, nhằm đáp ứng yêu cầu gia nhiệt cho các bề mặt phức tạp, phương pháp thổi khí nóng vào lòng khuôn (gas heating) đã được nghiên cứu và đánh giá [8, 9].

Với phương pháp này, nhiệt độ bề mặt khuôn có thể được tăng từ 60oC đến 120oC trong thời gian 2 giây. Tuy nhiên, quá trình gia nhiệt này sẽ đạt tới trạng thái bảo hòa khi thời gian gia nhiệt kéo dài hơn 4 giây. Ưu điểm của phương pháp thổi khí nóng vào lòng khuôn (gas heating) là tốc độ gia nhiệt rất cao, và thời gian chu kỳ của sản phẩm sẽ được rút ngắn. Tuy nhiên, thiết kế của khuôn phun ép (Hình 1.3) cần được thực hiện lại nhằm tích hợp hệ thống gia nhiệt vào.3 Phương pháp gia nhiệt cho khuôn bằng dòng khí nóng (Gas heating) Trong phương pháp gia nhiệt bề mặt (surface heating), phương pháp gia nhiệt bằng cảm ứng từ (induction heating) đã được ứng dụng nhằm hạn chế độ cong vênh, co rút, làm mờ đường hàn (welding line), cũng như các khuyết tật khác của sản phẩm nhựa.

3 LUẬN VĂN TỐT NGHIỆP Hình 1.4 Phương pháp gia nhiệt cho khuôn bằng cảm ứng từ (Induction heating) Trong các nghiên cứu mới đây, phương pháp gia nhiệt bằng cảm ứng từ (Hình 1.4) được kết hợp với lưu chất giải nhiệt nhằm điều khiển nhiệt độ khuôn. Phương pháp gia nhiệt bằng cảm ứng từ có những ưu điểm vượt trội so với các phương pháp khác như: - Tốc độ gia nhiệt cao - Thời gian gia nhiệt có thể kéo dài đến 20 giây - Có thể ứng dụng cho khuôn phun ép như một module đính kèm, nghĩa là không cần thay đổi kết cấu khuôn có sẵn. Tuy nhiên, hiện nay, các thiết kế của cuộn dây gia nhiệt chỉ giới hạn ở dạng 2D, toàn bộ cuộn dây chỉ được bố trí trên 2 mặt phẳng. Điều này ảnh hưởng không tốt đến phân bố nhiệt độ trên bề mặt của khuôn.

Đây cũng là một trong những nguyên nhân làm tăng độ cong vênh của sản phẩm nhựa sau khi phun ép. Để khắc phục hiện tượng này, mô hình cuộn dây 3D được đề xuất nhằm nâng cao độ đồng đều về nhiệt độ của bề mặt khuôn và giảm cong vênh sản phẩm. 4 LUẬN VĂN TỐT NGHIỆP 1.2 Trong nước: Hiện nay, các doanh nghiệp Việt Nam, các đề tài nghiên cứu về lĩnh vực nhựa đã có định hướng về nghiên cứu tối ưu hóa quá trình giải nhiệt cho khuôn phun ép nhằm giải quyết bài toán về chi phí sản xuất trong ngành nhựa. Trong quá trình tìm hiểu, các doanh nghiệp Việt Nam đang trong quá trình khai thác một số phần mềm chuyên dùng cho mô phỏng quá trình gia công nhựa như: C-Mold, Moldflow, Moldex3D,… Ngoài ra, trong nghiên cứu, đã có một số đề tài tìm hiểu và ứng dụng công cụ CAD – CAM – CAE được thực hiện như sau: - Luận văn tốt nghiệp cao học của học viên LÊ MINH TRÍ (ĐH Sư Phạm Kỹ Thuật TP HCM): “Tối ưu hóa giải nhiệt khuôn ép phun”.

Luận văn này đã đề cập đến cơ sở của việc thiết kế hệ thống giải nhiệt của khuôn ép phun dựa trên lý thuyết truyền nhiệt, ứng dụng phương pháp này để tính toán hệ thống giải nhiệt cho sản phẩm là một tấm mỏng, sau đó sử dụng phần mềm Moldflow để mô phỏng, kiểm tra kết quả. Tuy nhiên, nội dung đề tài này chưa đưa ra được phương pháp tối ưu cho việc thiết kế hệ thống giải nhiệt, và việc tính toán, mô phỏng chỉ dừng lại ở một chi tiết quá đơn giản, chưa phù hợp với yêu cầu thực tế. - Luận văn tốt nghiệp cao học của học viên NGUYỄN VĂN THÀNH (ĐH Bách Khoa TP HCM): “Nghiên cứu xây dựng qui trình thiết kế hệ thống làm nguội cho khuôn ép phun nhựa theo công nghệ CAD / CAE”. Luận văn này đã đề cập đến lý thuyết truyền nhiệt và ứng dụng nó trong khuôn ép phun, nhằm xác định kích thước và phân bố hệ thống làm nguội, xây dựng được qui trình thiết kế hệ thống làm nguội cho khuôn ép phun theo công nghệ CAD / CAE, áp dụng qui trình này cho sản phẩm là khuôn vỏ bình nước nóng.

- Đề tài nghiên cứu khoa học – công nghệ, PGS.TS ĐOÀN THỊ MINH TRINH đã thực hiện đề tài : “Ứng dụng công nghệ CAD/CAM/CAE, xác định thông số miệng phun, vùng dồn nén khí, kích thước kênh dẫn nhựa, hệ thống giải nhiệt hợp lý cho khuôn ép phun nhựa” (thuộc chương trình “Nghiên cứu tự động hóa” của 5 LUẬN VĂN TỐT NGHIỆP thành phố), thực hiện trong thời gian 9-2003 đến 8-2004, nghiệm thu ngày 30-8- 2004. Tuy nhiên, đến hiện nay, lĩnh vực điều khiển nhiệt độ khuôn chỉ được hiểu và thực hiện theo hướng giải nhiệt cho khuôn, với mục tiêu quan trọng nhất là làm nguội khuôn trong thời gian ngắn nhất. Ngược lại, quá trình gia nhiệt cho khuôn vẫn chưa được quan tâm đúng mức. Do đó, thực trạng của sản xuất sản phẩm nhựa tại Việt Nam chỉ dừng lại ở nhóm các sản phẩm đơn giản, chất lượng thấp, và chủ yếu tập trung vào lĩnh vực hàng tiêu dùng.2 Tính cấp thiết của đề tài Như đã trình bày ở trên, việc thiết kế hệ thống khuôn ép nhựa nói chung và thiết kế hệ thống điều khiển nhiệt độ nói riêng là một quá trình phức tạp, đòi hỏi tốn nhiều chi phí và thời gian.

Hiện nay, việc thiết kế hệ thống làm nguội được thực hiện theo 2 phương pháp: - Thiết kế theo kinh nghiệm. - Thiết kế với sự trợ giúp của máy tính (sử dụng công cụ CAE). Tuy nhiên, cả hai phương pháp này đều tập trung chủ yếu vào quá trình giải nhiệt cho khuôn. Do đó, đa số các công ty sản xuất sản phẩm nhựa tại Việt Nam chỉ dừng lại ở nhóm các sản phẩm đơn giản, chất lượng thấp, và chủ yếu tập trung vào lĩnh vực hàng tiêu dùng.

Ngoài ra, các phương án giải quyết các vấn đề về cong vênh, đường hàn, chất lượng bề mặt… vẫn còn rất hạn chế và tốn nhiều chi phí trong qua trình gia công.3 Mục tiêu đề tài, đối tƣợng nghiên cứu 1.1 Mục tiêu đề tài: Nghiên cứu phương pháp gia nhiệt cho khuôn phun ép nhựa theo nguyên lý gia nhiệt bề mặt bằng cảm ứng từ với các mục tiêu như sau: 6 LUẬN VĂN TỐT NGHIỆP - Tốc độ gia nhiệt đủ nhanh (sau 3-5 giây, nhiệt độ bề mặt khuôn đạt tới nhiệt độ > 100oC) - Phân bố nhiệt độ trên bề mặt khuôn ứng với các thiết kế khác nhau của cuộn dây. - Phân tích, mô phỏng quá trình gia nhiệt nhằm dự đoán phân bố nhiệt độ ứng với các thiết kế khác nhau của cuộn dây 1.2 Đối tượng nghiên cứu Mô hình gia nhiệt cho tấm khuôn phun ép bao gồm: - Hệ thống điều khiển nhiệt độ cho khuôn bằng nước - Hệ thống dẫn nước giải nhiệt trong lòng khuôn - Tấm khuôn - Phương pháp mô phỏng nhằm dự đoán kết quả gia nhiệt cho bề mặt khuôn.4 Nhiệm vụ nghiên cứu và giới hạn của đề tài 1.1 Nhiệm vụ nghiên cứu - Thu thập và phân tích tài liệu về kỹ thuật điều khiển nhiệt độ cho khuôn phun ép gồm 2 nhóm chính:  Giải nhiệt cho khuôn  Gia nhiệt cho khuôn - Tìm hiểu các yêu cầu về kết cấu khuôn ứng với phương pháp điều khiển nhiệt độ theo nguyên lý cảm ứng từ - Phân tích và đề xuất các thiết kế cho cuộn dây trong hệ thống gia nhiệt bằng cảm ứng từ cho khuôn phun ép - Mô phỏng các thiết kế của cuộn dây và chọn ra các thiết kế khả thi - Thực nghiệm nhằm kiểm chứng các kết quả phân tích, mô phỏng 7 LUẬN VĂN TỐT NGHIỆP - Tổng kết và đưa ra các phương án tối ưu hóa 1.2 Giới hạn đề tài: - Tấm khuôn mẫu kích thước : 100x100x30 mm3 - Hệ thống điều khiển nhiệt độ cho khuôn bằng nước : 25oC  90oC - Quá trình gia nhiệt cho khuôn đạt nhiệt độ cao nhất: 110oC 1.5 Cách tiếp cận, phƣơng pháp nghiên cứu 1. Cách tiếp cận Sử dụng phương pháp định lượng trong quá trình tính toán, phân tích mô phỏng kết hợp với thực nghiệm nhằm kiểm chứng kết quả. Phương pháp nghiên cứu 1.1 Phương pháp thu thập và tổng hợp tài liệu: Thu thập, phân tích và biên dịch tài liệu liên quan tới kỹ thuật gia nhiệt cho khuôn phun ép nhựa: đảm bảo tính đa dạng, đa chiều và tận dụng được các kết quả của các nghiên cứu mới nhất, phù hợp với nội dung nghiên cứu của đề tài 1.
