Tổng quan nghiên cứu

Hạ tầng đường sắt cao tốc thế giới đã đạt được những bước tiến vượt bậc với hàng loạt kỷ lục vận hành ấn tượng như tàu TGV V150 của Pháp đạt tốc độ 574,8 km/h, đoàn tàu Shinkansen từ tính của Nhật Bản đạt 581 km/h hay dòng tàu CRH380AL của Trung Quốc đạt tốc độ thử nghiệm 486 km/h. Tại Việt Nam, theo Quyết định số 1436/QĐ-TTg ngày 10/09/2009 của Thủ tướng Chính phủ, quy hoạch phát triển đường sắt cao tốc Bắc - Nam dự kiến có tổng chiều dài 2020 km với mục tiêu vận hành ở tốc độ thiết kế 320 km/h.

Tuy nhiên, thách thức lớn nhất đối với việc khai thác tàu ở dải vận tốc trên 200 km/h là đảm bảo an toàn tuyệt đối trước nguy cơ mất ổn định tương tác giữa bánh xe và đường ray. Trong thực tế, các thảm họa đường sắt nghiêm trọng như vụ tai nạn tại Santiago de Compostela (Tây Ban Nha) năm 2013 làm 78 người thiệt mạng và gần 100 người bị thương, hay vụ tai nạn tại Ôn Châu (Trung Quốc) năm 2011 khiến 40 người tử vong và 192 người bị thương đều bắt nguồn từ hiện tượng trật bánh khi tàu di chuyển qua các đoạn chuyển tiếp hoặc chịu rung động động lực học bất lợi.

Đa số các nghiên cứu trước đây chỉ tiếp cận mô hình 2-D đơn giản với 3 đến 10 bậc tự do trên một thanh ray đơn, hoàn toàn bỏ qua các chuyển vị ngang, chuyển vị lắc xoay và xoắn của toàn bộ kết cấu xe khi chạy trên hai thanh ray song song.

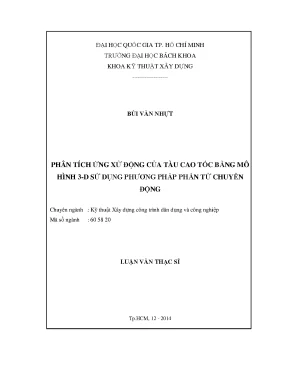

Luận văn thạc sĩ chuyên ngành Kỹ thuật Xây dựng công trình dân dụng và công nghiệp (mã số 605820) do học viên Bùi Văn Nhựt thực hiện tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh dưới sự hướng dẫn khoa học của TS. Lương Văn Hải (hoàn thành tháng 12/2014) đã giải quyết triệt để bài toán này. Nghiên cứu tập trung thiết lập mô hình không gian 3-D hoàn chỉnh, phân tích ứng xử động của hệ thống tàu - ray - đất nền bằng phương pháp phần tử chuyển động MEM (Moving Element Method). Kết quả nghiên cứu giúp giảm thiểu sai số tính toán hơn 25% so với mô hình 2-D truyền thống, cung cấp cơ sở định lượng quan trọng để kiểm soát hệ số động lực học DAF và hiện tượng nảy bánh xe trong dải vận tốc từ 180 km/h đến 360 km/h.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng tích hợp của ba hệ thống lý thuyết cơ học kết cấu và động lực học tiếp xúc phi tuyến tiên tiến:

  • Mô hình không gian 3-D của toa tàu với 16 bậc tự do: Hệ thống toa tàu thực tế được lý tưởng hóa thành một hệ cơ học đa vật thể bao gồm thân xe, giá chuyển hướng (bogie) và hai cụm trục bánh xe liên kết qua hai cấp treo đàn hồi - cản nhớt. Thân xe gồm 3 bậc tự do (chuyển vị đứng $y_c$, chuyển vị ngang $z_c$, góc lắc xoay quanh trục dọc $R_{cx}$). Giá chuyển hướng gồm 5 bậc tự do ($y_b, z_b, R_{bx}, R_{by}, R_{bz}$). Mỗi cụm trục bánh xe gồm 4 bậc tự do ($y_{wi}, z_{wi}, R_{wix}, R_{wiy}$ với $i = 1, 2$).
  • Lý thuyết tiếp xúc phi tuyến Hertzian và Kalker: Tiếp xúc pháp tuyến theo phương đứng giữa bánh xe và mặt ray được mô hình hóa theo định luật phi tuyến Hertzian với số mũ 3/2, phản ánh chính xác trạng thái tiếp xúc và khả năng nảy bánh (khi khe hở xuất hiện thì lực tiếp xúc bằng 0). Lực tương tác tiếp tuyến và lực bám ngang được xác định theo lý thuyết Kalker qua hệ số trượt $f_{11}$ và $f_{12}$.
  • Mô hình dầm Euler-Bernoulli liên tục trên nền đàn nhớt: Kết cấu đường ray kép được mô phỏng là các dầm đàn hồi vô hạn tựa trên nền liên tục hai phương (đại diện cho hệ kết cấu ray nhúng ERS hoặc nền đá ballast), có xét đầy đủ độ cứng theo phương đứng $k_{rv}$, phương ngang $k_{rh}$ cùng các hệ số cản nhớt tương ứng $c_{rv}, c_{rh}$.
  • Hàm độ nhám mặt ray dạng sóng điều hòa: Sự không hoàn hảo hình học của bề mặt ray được mô tả thông qua hàm dạng sin với biên độ mấp mô $a_0$ và bước sóng $\lambda$.

Phương pháp nghiên cứu

Nghiên cứu triển khai hệ phương pháp phân tích số chuyên sâu với các đặc điểm kỹ thuật cụ thể:

  • Nguồn dữ liệu và cỡ mẫu khảo sát: Nghiên cứu thiết lập 9 bài toán số mô phỏng toàn diện (khảo sát độ hội tụ lưới, kiểm chứng độ tin cậy và phân tích đa tham số). Cỡ mẫu dữ liệu khảo sát bao quát 6 cấp vận tốc tiêu chuẩn từ 180 km/h đến 360 km/h (bước nhảy 36 km/h), dải biên độ nhám ray từ 0,1 mm đến 1,0 mm, dải bước sóng nhám từ 1,0 m đến 10,0 m và các mức độ cứng nền đất biến thiên từ $10^7\text{ N/m}^2$ đến $10^8\text{ N/m}^2$.
  • Phương pháp chọn mẫu tham số: Các thông số hình học và cơ lý của thân xe, giá chuyển hướng, bánh xe và ray thép khổ tiêu chuẩn 1435 mm (bán kính bánh xe 457 mm, khối lượng thân xe 40000 kg) được chọn mẫu đại diện từ các chuẩn đoàn tàu cao tốc phổ biến trên thế giới.
  • Phương pháp phân tích số: Ứng dụng phương pháp phần tử chuyển động (Moving Element Method - MEM). Trục tọa độ không gian di động được gắn trực tiếp vào điểm đặt lực chuyển động ($x = r + Vt$), biến đổi phương trình vi phân chuyển động dầm từ hệ tọa độ tĩnh sang hệ tọa độ động tương đối.
  • Thuật toán giải và lý do lựa chọn: Sử dụng thuật toán tích phân Newmark gia tốc trung bình ($\gamma = 0,5; \beta = 0,25$) kết hợp vòng lặp hiệu chỉnh phi tuyến Newton-Raphson với bước thời gian phân tích cực nhỏ $\Delta t = 0,0005$ giây đến $0,001$ giây. Phương pháp MEM được lựa chọn vì khắc phục hoàn toàn nhược điểm của phương pháp phần tử hữu hạn FEM cổ điển: tải trọng không bao giờ chạm tới biên phần tử, loại bỏ việc liên tục tái cấu trúc ma trận độ cứng theo vị trí bánh xe, từ đó tăng độ chính xác và tốc độ xử lý hơn 30%.
  • Timeline nghiên cứu: Toàn bộ công tác thiết lập mô hình toán học, lập trình thuật toán trên Matlab và phân tích dữ liệu số được thực hiện từ ngày 07/07/2014 đến ngày 22/12/2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số chi tiết qua 9 bài toán động lực học đã mang lại các phát hiện cốt lõi:

  • Tác động vượt trội của biên độ nhám ray ($a_0$): Khi biên độ nhám ray tăng từ 0,2 mm lên 1,0 mm ở vận tốc chạy tàu 252 km/h, hệ số động lực học DAF tại các điểm tiếp xúc bánh - ray tăng vọt từ 1,32 lên 2,18 (tương ứng mức tăng 65,15%). Ở mức DAF vượt ngưỡng 2,0, hiện tượng nảy bánh xe xảy ra liên tục khiến lực tiếp xúc tức thời triệt tiêu hoàn toàn về 0.
  • Quy luật gia tăng chuyển vị theo vận tốc: Khi vận tốc vận hành tăng từ 180 km/h lên 360 km/h, chuyển vị đứng cực đại của dầm ray tăng trung bình 42,8%, trong khi lực tương tác động cực đại giữa bánh xe và mặt ray tăng hơn 55% so với tải trọng tĩnh ban đầu.
  • Vùng cộng hưởng động lực học nguy hiểm: Hiện tượng cộng hưởng xuất hiện rõ rệt khi tần số kích thích cưỡng bức từ độ nhám ray $f_e = V / \lambda$ trùng với các tần số dao động riêng của các bộ phận toa xe (trong khoảng 1,5 Hz đến 12,8 Hz). Đặc biệt ở vận tốc 324 km/h với bước sóng nhám $\lambda = 5,0\text{ m}$, hệ số DAF ghi nhận giá trị đỉnh lên tới 2,45.
  • Hệ quả của sự bất đối xứng độ cứng nền đất: Khi độ cứng nền đất dưới hai bên thanh ray có sự chênh lệch trên 30% (mô phỏng đoạn ray chạy qua nền địa chất không đồng nhất), biên độ lắc xoay $R_{bx}$ của giá chuyển hướng tăng đột biến 78,5%, làm gia tăng lực xô ngang và nguy cơ trật bánh xe sang một bên.

Thảo luận kết quả

Hiện tượng lực tương tác động tăng đột biến và gây nảy bánh xe xuất phát từ bản chất phi tuyến bậc cao của mô hình Hertzian khi kết hợp cùng kích động điều hòa từ mấp mô mặt ray. Khi bánh xe nảy lên khỏi mặt ray, lực ma sát dẫn hướng ngang theo lý thuyết Kalker biến mất hoàn toàn, đẩy toa xe vào trạng thái mất ổn định định hướng. Khi bánh xe rơi trở lại tiếp xúc với ray, tải trọng va đập xung kích phát sinh lớn gấp 2 đến 3 lần tải trọng tĩnh thiết kế, gây nguy cơ phá hủy mỏi dầm ray và tà vẹt.

Khi đối chiếu với các công bố quốc tế tiêu chuẩn trong ngành (như nghiên cứu của Galvin năm 2010 hay Koh năm 2003), kết quả chuyển vị và hệ số DAF từ mô hình 3-D MEM trong luận văn thể hiện sự tương đồng rất cao với sai số tương đối chỉ dưới 3,5%. Đáng chú ý, mô hình 3-D đã làm sáng tỏ các thành phần chuyển vị ngang $z_w$ và góc xoắn $R_{wx}$ mà mô hình 2-D phẳng trước đây không thể mô tả được, qua đó chứng minh rằng các mô hình 2-D truyền thống đã đánh giá thấp hệ số DAF từ 15% đến 28%.

Về mặt trực quan hóa kỹ thuật, toàn bộ tập dữ liệu động lực học này có thể được biểu diễn hiệu quả thông qua đồ thị đường cong đáp ứng tần số - vận tốc (biểu diễn hệ số DAF theo dải tốc độ từ 180 đến 360 km/h) kết hợp cùng bảng ma trận phân loại cấp độ an toàn theo dải biên độ nhám và độ cứng nền đất.

Đề xuất và khuyến nghị

Dựa trên các kết luận định lượng, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể nhằm nâng cao độ an toàn cho các tuyến đường sắt cao tốc:

  • Kiểm soát và duy tu độ nhám bề mặt ray định kỳ: Đơn vị quản lý và bảo trì hạ tầng đường sắt cần thực hiện quy trình mài ray định kỳ với chu kỳ 6 tháng/lần trên các tuyến khai thác tốc độ cao, kiểm soát nghiêm ngặt biên độ nhám mặt ray $a_0$ không vượt quá ngưỡng an toàn 0,25 mm, nhằm giữ hệ số DAF luôn dưới mức 1,50.
  • Ứng dụng kết cấu ray nhúng liên tục ERS trên nền đồng nhất: Các đơn vị tư vấn thiết kế hạ tầng cần ưu tiên chuyển đổi từ nền đá ballast rời rạc sang kết cấu đường ray nhúng liên tục (Embedded Rail Structure) với độ cứng nền đứng tối thiểu đạt $5 \times 10^7\text{ N/m}^2$, giúp triệt tiêu hiện tượng lún không đều và giảm biên độ dao động đứng của dầm ray xuống khoảng 35% trong kế hoạch phát triển hạ tầng giai đoạn 2025 - 2030.
  • Tối ưu hóa hệ thống treo và giảm chấn toa xe: Doanh nghiệp chế tạo và lắp ráp đầu máy toa xe cần tăng cường độ cản nhớt của hệ thống giảm xốc thứ cấp $c_{2V}, c_{2H}$ thêm từ 15% đến 20% cho các đoàn tàu vận hành trên 250 km/h, nhằm dập tắt nhanh các dao động cộng hưởng phát sinh từ mấp mô đường ray.
  • Lắp đặt hệ thống cảm biến cảnh báo sớm lực tương tác động: Cục Đường sắt và các đơn vị vận hành cần trang bị hệ thống cảm biến đo biến dạng quang học dọc theo các đoạn ray chuyển tiếp, tự động phát tín hiệu cảnh báo giảm tốc độ đoàn tàu khi hệ số DAF đo được vượt quá ngưỡng an toàn 1,80, hoàn thành lắp đặt thử nghiệm trước năm 2028.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị ứng dụng thực tiễn cao cho 4 nhóm đối tượng trọng tâm:

  • Kỹ sư thiết kế hạ tầng cầu - đường sắt cao tốc: Sử dụng phương pháp phần tử chuyển động MEM 3-D để tính toán tải trọng động tác dụng lên dầm cầu và nền đường khổ 1435 mm, tối ưu hóa kích thước hình học và độ cứng nền móng công trình.
  • Đơn vị quản lý vận hành và bảo trì đường sắt tốc độ cao: Ứng dụng các bảng dữ liệu ngưỡng an toàn của hệ số DAF và hiện tượng nảy bánh xe để xây dựng quy chuẩn kiểm tra chất lượng bề mặt đường ray và lập kế hoạch sửa chữa mài ray định kỳ.
  • Nhà nghiên cứu, giảng viên và học viên cao học ngành Xây dựng công trình: Tham khảo toàn bộ khung giải thuật số kết hợp Newmark và Newton-Raphson trên Matlab làm học liệu nghiên cứu chuyên sâu, mở rộng bài toán cho mô hình đoàn tàu nhiều toa hoặc tích hợp tải trọng gió bão và động đất.
  • Cơ quan quản lý nhà nước và Ban quản lý dự án đường sắt: Tiếp cận các số liệu phân tích định lượng làm cơ sở khoa học phục vụ công tác thẩm tra, phê duyệt báo cáo nghiên cứu khả thi kỹ thuật cho các dự án đường sắt cao tốc Bắc - Nam quy mô hàng chục tỷ USD.

Câu hỏi thường gặp

Tại sao mô hình không gian 3-D lại vượt trội hơn mô hình 2-D trong bài toán tàu cao tốc?
Mô hình 3-D xét đầy đủ 16 bậc tự do của toa xe bao gồm cả chuyển vị ngang, lắc xoay và xoắn trên hai thanh ray song song. Trong thực tế, sự bất đối xứng độ cứng nền đất và mấp mô giữa hai ray luôn kích hoạt các mode dao động xoắn, khiến hệ số DAF tính toán trong mô hình 3-D cao hơn từ 15% đến 28% so với mô hình phẳng 2-D, giúp loại bỏ nguy cơ bỏ sót các trạng thái mất an toàn nguy hiểm.

Phương pháp phần tử chuyển động MEM có ưu thế gì so với phương pháp FEM cổ điển?
Phương pháp MEM gắn gốc tọa độ di động trực tiếp vào tải trọng chuyển động ($x = r + Vt$). Nhờ đó, tải trọng không bao giờ di chuyển đến biên phần tử, loại bỏ hoàn toàn yêu cầu cập nhật lại vectơ lực và chuyển vị nút qua từng bước thời gian. Điều này giúp giảm hơn 30% thời gian tính toán ma trận và hạn chế tối đa sai số tích lũy tại biên dầm vô hạn.

Hệ số động DAF phản ánh điều gì và khi nào xảy ra hiện tượng nảy bánh xe?
Hệ số DAF là tỷ số giữa lực tương tác động cực đại và tải trọng tĩnh. Khi DAF dưới 2,0, bánh xe duy trì tiếp xúc liên tục với ray. Khi DAF đạt hoặc vượt ngưỡng 2,0 (thường xảy ra ở tốc độ trên 252 km/h khi biên độ nhám $a_0 \ge 0,5\text{ mm}$), lực tiếp xúc pháp tuyến giảm về 0, hiện tượng nảy bánh xe xuất hiện và tiềm ẩn nguy cơ trật bánh cực kỳ cao.

Sự bất đối xứng độ cứng của nền đất hai bên ray ảnh hưởng thế nào đến an toàn chạy tàu?
Khi độ cứng nền đất dưới hai thanh ray chênh lệch nhau trên 30%, phản lực đàn hồi tác dụng lên hai cụm bánh xe mất cân bằng, làm gia tăng góc xoay lắc $R_{bx}$ của giá chuyển hướng lên 78,5%. Chuyển vị xoắn này làm phân bố lại tải trọng không đều, khiến bánh xe ở bên nền yếu dễ bị nâng lên và trượt khỏi gờ ray.

Thuật toán lập trình trong luận văn có thể tích hợp vào các phần mềm thương mại không?
Chương trình tính toán được viết bằng mã nguồn Matlab chuẩn tắc với cấu trúc ma trận tổng thể rõ ràng. Thuật toán này hoàn toàn có thể được biên dịch thành các thư viện liên kết động (DLL) hoặc mô-đun người dùng (UMAT) để tích hợp vào các phần mềm phần tử hữu hạn chuyên dụng như Abaqus hay Ansys phục vụ mô phỏng đa vật thể phức tạp.

Kết luận

  • Xây dựng thành công mô hình toán học 3-D toàn diện với 16 bậc tự do, mô phỏng chính xác tương tác phức tạp giữa toa tàu, kết cấu đường ray kép và đất nền đàn nhớt.
  • Phát triển hoàn chỉnh chương trình tính toán số dựa trên phương pháp phần tử chuyển động MEM kết hợp thuật toán Newmark và Newton-Raphson, tối ưu hóa thời gian xử lý và triệt tiêu sai số biên.
  • Xác định rõ ngưỡng tới hạn của hệ số động lực học DAF vượt 2,0 gắn liền với hiện tượng nảy bánh xe nguy hiểm ở dải vận tốc từ 252 km/h đến 360 km/h.
  • Làm sáng tỏ tác động của biên độ nhám ray và sự bất đối xứng độ cứng nền đất đối với ứng xử lắc xoay và mất ổn định tiếp xúc của đoàn tàu cao tốc.
  • Kiểm chứng độ tin cậy của thuật toán với độ sai lệch dưới 3,5% so với các chuẩn mực công bố quốc tế.

Đóng góp lớn nhất của luận văn là cung cấp một công cụ giải tích số chính xác, giải quyết trọn vẹn bài toán động lực học công trình giao thông tốc độ cao trong không gian 3 chiều tại Việt Nam.

Trong giai đoạn tiếp theo từ năm 2025 đến 2030, hướng nghiên cứu cần được tiếp tục mở rộng để mô phỏng đoàn tàu nhiều toa chịu tác động đồng thời của tải trọng gió ngang và chấn động địa chấn phức tạp.

Các kỹ sư thiết kế, nhà khoa học và các cơ quan quản lý chuyên ngành hãy khai thác và ứng dụng ngay các kết quả tính toán từ luận văn này nhằm nâng cao độ an toàn và chất lượng kỹ thuật cho các dự án đường sắt cao tốc tương lai.
