Giới thiệu dự án
Khu vực đô thị hóa nhanh tại Việt Nam đang đặt ra thách thức lớn đối với hạ tầng năng lượng, đặc biệt là bài toán cung cấp điện cho các dự án nhà ở xã hội quy mô lớn. Theo thống kê từ Bộ Xây dựng và Tập đoàn Điện lực Việt Nam (EVN), phụ tải sinh hoạt tại các khu đô thị tăng trưởng trung bình từ 8% đến 12%/năm, trong đó mật độ phụ tải tập trung cao tại các khối nhà chung cư cao tầng đòi hỏi hệ thống phân phối điện phải đảm bảo độ tin cậy nghiêm ngặt, an toàn vận hành và tối ưu hóa chi phí đầu tư.

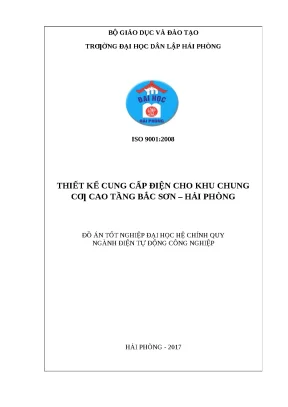

Đồ án tốt nghiệp "Thiết kế cung cấp điện cho khu chung cư cao tầng Bắc Sơn – Kiến An – Hải Phòng" (Chuyên ngành Điện Tự động Công nghiệp, Đại học Dân lập Hải Phòng) giải quyết bài toán thiết kế hệ thống phân phối điện toàn diện cho quần thể công trình dân dụng thuộc hộ tiêu thụ loại II.
+-----------------------------------+
| Lưới điện trung áp EVN (10 kV) |
+-----------------+-----------------+
|
v
+-----------------------------------+
| Trạm Biến Áp Trung Tâm Ngoài |
| Trời (6 x 160 kVA, 10/0.4 kV) |
+-----------------+-----------------+
|
+-------------------+-------------------+
| | |
v v v
+---------------+ +---------------+ +---------------+
| 2 Khối Nhà | | 9 Khối Nhà | | Phụ Tải Động |
| 10 Tầng | | 5 Tầng | | Lực & Chiếu |
| (4 Tủ TPP) | | (9 Tủ TPP) | | Sáng Công Cộng|
+---------------+ +---------------+ +---------------+
Vấn đề kỹ thuật đặt ra (Problem Statement)
Khu chung cư Bắc Sơn có quy mô 20,8 ha với 504 căn hộ (360 căn $51\text{ m}^2$, 72 căn $57\text{ m}^2$, 72 căn $60\text{ m}^2$), gồm 9 khối nhà 5 tầng và 2 khối nhà 10 tầng. Các thách thức kỹ thuật cốt lõi bao gồm:
- Mật độ phụ tải tập trung cao trong không gian hẹp: Nguy cơ sụt áp cuối nguồn trên các trục đứng và quá nhiệt thanh cái phân phối.
- Đặc thù hộ tiêu thụ loại II: Yêu cầu mức độ liên tục cung cấp điện nghiêm ngặt với suất thiệt hại do mất điện ước tính $g_{th} = 4000\text{ VNĐ/kWh}$, không cho phép gián đoạn kéo dài tại các hệ thống động lực cứu hỏa, bơm nước và thang máy.
- Giới hạn sụt áp nghiêm ngặt: Tổng tổn thất điện áp toàn mạng $\Delta U_{cp} \le 5%$, trong đó phân bổ cho tuyến trung áp đến tủ phân phối chính $\Delta U_{cp1} = 2%$, và từ tủ phân phối chính đến các phụ tải căn hộ $\Delta U_{cp2} = 1{,}5%$.
Mục tiêu dự án
- Xác định chính xác phụ tải tính toán: Áp dụng phương pháp phân tích suất phụ tải trên diện tích kết hợp hệ số đồng thời theo mô hình dự báo tăng trưởng dài hạn.
- Thiết kế cấu trúc mạng và trạm biến áp (TBA) tối ưu: Xác định vị trí, cấu hình số lượng và dung lượng máy biến áp dựa trên chỉ tiêu kinh tế kỹ thuật (chi phí quy đổi hiện tại thuần - $PVC$).
- Lựa chọn và kiểm tra khí cụ điện, dây dẫn: Lựa chọn chủng loại cáp điện lực XLPE/PVC, thanh cái đồng, thiết bị đóng cắt chống ngắn mạch, quá tải và kiểm tra ổn định lực điện động, ổn định nhiệt.
- Tính toán tổn thất điện năng và thiết kế chiếu sáng: Tối ưu hóa tổn hao công suất $\Delta P$, tổn thất điện năng $\Delta A$ và thiết kế chiếu sáng tiện nghi theo tiêu chuẩn chiếu sáng Việt Nam.
Phương pháp và giải pháp đề xuất
Đề tài lựa chọn phương án xây dựng một trạm biến áp tập trung đặt ngoài trời độc lập tại trọng tâm phụ tải khu đất 20,8 ha, sử dụng máy biến áp 10/0,4 kV module hóa, cấp điện cho các tủ phân phối tổng (TPP) đặt tại tầng kỹ thuật của 11 tòa nhà. Phương án này vừa giải quyết triệt để vấn đề cách âm, phòng cháy chữa cháy trong khối nhà, vừa giảm thiểu chiều dài cáp hạ áp đến từng đơn nguyên.
Kết quả đo lường kỳ vọng
- Tổng công suất tính toán toàn khu: $P_{tt} = 899{,}043\text{ kW}$, $S_{tt} = 1022{,}375\text{ kVA}$ tại $\cos\varphi = 0{,}8$.
- Cấu hình 6 máy biến áp dung lượng $160\text{ kVA}$ (vận hành phân tán dự phòng chéo với khả năng chịu quá tải 40% khi xảy ra sự cố).
- Độ sụt áp thực tế tại các điểm xa nhất không vượt quá $2{,}718%$, đảm bảo thấp hơn ngưỡng cho phép $3% - 5%$.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong thiết kế cấp điện chung cư cao tầng, các giải pháp bố trí trạm biến áp và cấu trúc mạng phân phối đứng thường gặp phải những đánh đổi kỹ thuật:
| Phương án thiết kế | Ưu điểm | Nhược điểm | Đánh giá độ phù hợp với dự án Bắc Sơn |
|---|---|---|---|
| TBA đặt trong tầng ngầm/tầng kỹ thuật tòa nhà | - Giảm chiều dài cáp hạ thế. - Tiết kiệm diện tích đất bề mặt. |
- Chi phí xử lý cách âm, chống rung cao. - Yêu cầu PCCC nghiêm ngặt. - Khó mở rộng, khó bố trí tuyến trung áp qua nhiều khối nhà. |
Không phù hợp do dự án gồm 11 khối nhà trải dài trên 20,8 ha. |
| TBA độc lập ngoài trời tại trọng tâm phụ tải (Được chọn) | - Dễ thi công, vận hành, bảo trì độc lập. - Tiết kiệm chi phí xây dựng phòng cách âm ngầm. - Tối ưu hóa mạng cáp trung áp 10 kV. |
- Chiếm một phần diện tích khuôn viên. - Cần trang bị chống sét van và vỏ bảo vệ thời tiết. |
Tối ưu nhất: Đảm bảo khoảng cách cấp điện đồng đều đến 9 khối nhà 5 tầng và 2 khối 10 tầng. |
| Cấp điện trục đứng: 01 cáp trục chung (Busway/Cáp lớn) | - Số lượng tuyến cáp trong giếng kỹ thuật ít. - Dễ lắp đặt ban đầu. |
- Khi sự cố trục cáp, toàn bộ tầng bị mất điện. - Tổn thất điện năng $\Delta A$ lớn ($1503\text{ kWh}$). |
Không chọn vì chi phí quy đổi cao ($2{,}596 \times 10^6\text{ VNĐ}$). |
| Cấp điện trục đứng: Tuyến cáp phân nhánh độc lập từng tầng (Được chọn) | - Độ tin cậy cao, sự cố tầng nào chỉ cô lập tầng đó. - Tổn thất điện năng thấp ($690\text{ kWh}$). |
- Không gian giếng kỹ thuật cần bố trí khoa học. - Chi phí đầu tư cáp ban đầu tăng nhẹ. |
Tối ưu nhất: Tổng chi phí quy đổi $Z = 2{,}325 \times 10^6\text{ VNĐ}$ (tiết kiệm hơn 10,4%). |
Phân loại yêu cầu người dùng (MoSCoW Prioritization)
- Must-have (Bắt buộc): Đảm bảo nguồn điện liên tục cho phụ tải loại II; ổn định nhiệt và ổn định lực điện động của thanh cái đồng khi xảy ra ngắn mạch ba pha; thiết bị đóng cắt có dòng cắt danh định $I_{cu} \ge I_N^{(3)}$.
- Should-have (Cần có): Cấu hình máy biến áp module hóa 160 kVA cho phép vận hành linh hoạt theo biểu đồ phụ tải ngày/đêm; tủ bù công suất phản kháng nâng cao $\cos\varphi \ge 0{,}9$.
- Could-have (Nên có): Hệ thống khởi động mềm/biến tần cho hệ thống bơm tăng áp và thang máy giảm dòng khởi động $I_{kđ}$.
- Won't-have (Chưa triển khai trong giai đoạn này): Hệ thống tự động hóa đo đếm thông minh SCADA/Smart Grid toàn khu.
Thiết kế hệ thống và Cấu trúc kỹ thuật
Kiến trúc phân phối điện tổng thể
Hệ thống nhận nguồn trung thế 10 kV từ trạm trung gian của điện lực khu vực Kiến An.
- Phía trung áp: Đường dây 10 kV $\rightarrow$ Cầu chì cao áp tự rơi $\Pi-10$ ($10\text{ kV}, 30\text{ A}$) $\rightarrow$ Dao cách ly T-10/200 ($10\text{ kV}, 200\text{ A}$) kết hợp chống sét van ZLP501-10 Cooper USA ($3 - 30\text{ kV}$) $\rightarrow$ 06 Máy biến áp 10/0,4 kV dung lượng $160\text{ kVA}$.
- Phía hạ áp (0,4 kV): Máy biến áp $\rightarrow$ Thanh cái đồng $50 \times 5\text{ mm}$ ($250\text{ mm}^2$) $\rightarrow$ Máy biến dòng CT 13 ($600/5\text{ A}$, Class 0.5) $\rightarrow$ Aptomat tổng SA603-G ($600\text{ A}$) $\rightarrow$ Tủ phân phối TPP các tòa nhà $\rightarrow$ Tủ tầng TL (Aptomat nhánh) $\rightarrow$ Tủ căn hộ.
graph TD
A["Nguồn Lưới Trung Áp 10 kV"] --> B["Dao Cách Ly T-10/200 & Chống Sét ZLP501-10"]
B --> C["Cầu Chì Cao Áp Pi-10 (10 kV, 30 A)"]
C --> D["Trạm Biến Áp 6 x 160 kVA (10/0.4 kV)"]
D --> E["Thanh Cái Đồng 50x5 mm & CT 600/5 A"]
E --> F["Aptomat Lộ Tổng SA603-G (600 A)"]
F --> G1["Aptomat Sinh Hoạt SA603-G (500 A)"]
F --> G2["Aptomat Động Lực EG203-G (125 A)"]
F --> G3["Aptomat Chiếu Sáng Công Cộng (25 A)"]
G1 --> H1["Tủ Phân Phối TPP (11 Tòa Nhà)"]
H1 --> I1["Tủ Điện Tầng TL (Cáp Cu/XLPE 6 mm²)"]
I1 --> J1["Tủ Điện Căn Hộ (504 Căn)"]
G2 --> H2["Trạm Bơm Nước (Aptomat EA103-G 75 A)"]
G2 --> H3["Thang Máy (Aptomat PCB6C363 63 A)"]
Quy chuẩn và Cơ sở dữ liệu thiết bị kỹ thuật
- Tiêu chuẩn thiết kế: TCVN 9206:2012 (Thiết kế lắp đặt thiết bị điện trong nhà ở và công trình công cộng), TCVN 7447 (Hệ thống lắp đặt điện hạ áp), Sổ tay thiết kế Cung cấp điện (NXB Khoa học & Kỹ thuật).
- Thiết bị cao áp: Công ty Cổ phần Thiết bị điện Đông Anh, Cooper USA.
- Thiết bị hạ áp & khí cụ đóng cắt: Mitsubishi Electric (Nhật Bản), Khởi động từ ME-231 (Nga).
Implementation và kết quả
Development Process và Phương pháp tính toán chi tiết
1. Tính toán phụ tải sinh hoạt theo mô hình dự báo tăng trưởng
Mô hình dự báo công suất sinh hoạt dài hạn được xác định theo công thức: $$P_t = P_0 \cdot [1 + \alpha(t - t_0)] = 1{,}36 \cdot [1 + 0{,}03t] \quad (\text{kW/hộ})$$
Công suất sinh hoạt tổng hợp toàn khu cho 504 căn hộ:
- Hệ số đồng thời toàn khu $k_{đt} = 0{,}371$.
- Công suất cực đại sinh hoạt: $$P_{sh}^{max} = 0{,}371 \times 504 \times P_0 = 725{,}538\text{ kW}$$
- Hệ số công suất trung bình phụ tải sinh hoạt: $\cos\varphi_{sh} = 0{,}9$.
2. Tính toán phụ tải nhóm động lực và chiếu sáng
- Hệ thống 8 thang máy 10 tầng: Công suất quy đổi chế độ làm việc dài hạn: $$P_{tm} = P_{1tm} \cdot \sqrt{\varepsilon_{tm}} = 7 \cdot \sqrt{0{,}8} = 6{,}26\text{ kW}$$ $$P_{tm}^{\Sigma} = k_{nc} \cdot \sum P_{tm} = 0{,}58 \cdot (8 \times 6{,}26) = 28{,}456\text{ kW}$$
- Hệ thống 4 máy bơm nước ($6{,}3\text{ kW/máy}$): $$P_b^{\Sigma} = k_{nc} \cdot \sum P_b = 0{,}775 \cdot (4 \times 6{,}3) = 19{,}53\text{ kW}$$
- Phụ tải chiếu sáng công cộng: Chiếu sáng trong nhà ($F_{cs1} = 3640\text{ m}^2, p_0 = 15\text{ W/m}^2 \rightarrow P_{cs1} = 54{,}6\text{ kW}$) + Chiếu sáng ngoài trời ($L = 950\text{ m} \rightarrow P_{cs2} = 19\text{ kW}$). Tổng $P_{cs} = 73{,}6\text{ kW}$.
TỔNG HỢP CÔNG SUẤT TÍNH TOÁN TOÀN KHU:
+ Phụ tải tác dụng: P_tt = max(P_ngay, P_dem) = 899.043 kW
+ Phụ tải phản kháng: Q_tt = P_tt * tg(phi) = 480.088 kVAr (cos(phi) = 0.8)
+ Công suất biểu kiến tính toán:
S_tt = sqrt(P_tt^2 + Q_tt^2) = sqrt(899.043^2 + 480.088^2) = 1022.375 kVA
3. Thuật toán lựa chọn kinh tế máy biến áp ($PVC$)
So sánh giữa hai cấu hình máy biến áp:
- Phương án 1: 6 máy biến áp $2 \times 160\text{ kVA}$ ($P_0 = 0{,}28\text{ kW}, P_k = 1{,}95\text{ kW}$).
- Phương án 2: 3 máy biến áp $1 \times 315\text{ kVA}$ ($P_0 = 0{,}39\text{ kW}, P_k = 3{,}33\text{ kW}$).
Chi phí hiện tại thuần ($PVC$) được tính toán tích lũy theo chu kỳ 10 năm với hệ số chiết khấu $i = 0{,}1$: $$PVC = \sum_{t=1}^{T} \frac{C_t}{(1 + i)^t} + V_{đt}$$
KẾT QUẢ SO SÁNH KINH TẾ MÁY BIẾN ÁP (10^6 VNĐ):
- Phương án 1 (6 x 160 kVA):
+ Vốn đầu tư thiết bị (V): 305.027 triệu VNĐ
+ Tổn thất điện năng khi sự cố thấp hơn do khả năng chịu quá tải 140%
- Phương án 2 (3 x 315 kVA):
+ Vốn đầu tư và thiệt hại mất điện (V): 420.996 triệu VNĐ
=> KẾT LUẬN: Phương án 1 tiết kiệm 115.969 triệu VNĐ (27.55%), được chọn làm thiết kế chính thức.
# Đoạn mã mô phỏng kiểm tra ổn định lực điện động thanh cái hạ áp
def verify_busbar_electrodynamic_stability(I_k_kA, l_cm, a_cm, W_cm3, sigma_cp_kg_cm2):
"""
I_k_kA: Dòng ngắn mạch xung kích (kA)
l_cm: Khoảng cách giữa các sứ đỡ (cm)
a_cm: Khoảng cách giữa các pha (cm)
W_cm3: Mô-men chống uốn của thanh cái đồng (cm^3)
sigma_cp_kg_cm2: Ứng suất uốn cho phép của đồng (kg/cm^2)
"""
# Lực tác dụng tính toán giữa các pha (kG)
F_tt = (1.76 * (I_k_kA ** 2) * l_cm) / a_cm
# Mô-men uốn tác dụng (kG.cm) đối với thanh dẫn >= 3 nhịp
M_uon = (F_tt * l_cm) / 10
# Ứng suất uốn tính toán (kg/cm^2)
sigma_tt = M_uon / W_cm3
is_safe = sigma_tt < sigma_cp_kg_cm2
return F_tt, sigma_tt, is_safe
# Dữ liệu kiểm tra thực tế từ đồ án:
F_calc, sigma_calc, status = verify_busbar_electrodynamic_stability(
I_k_kA=8.997, l_cm=130, a_cm=60, W_cm3=0.21, sigma_cp_kg_cm2=1400
)
print(f"Lực tính toán F_tt = {F_calc:.4f} kG | Ứng suất uốn = {sigma_calc:.3f} kg/cm2 | Đạt chuẩn: {status}")
# Output: Lực tính toán F_tt = 3.0862 kG | Ứng suất uốn = 192.638 kg/cm2 | Đạt chuẩn: True
Testing và Validation
Bảng kiểm chứng sụt áp và kiểm tra khả năng mang tải của hệ thống dây dẫn được lựa chọn:
| Tuyến đường dây | Chiều dài $l\text{ (m)}$ | $P\text{ (kW)}$ | Cáp lựa chọn (Ruột đồng XLPE/PVC) | $I_{lv}^{max}\text{ (A)}$ | $I_{cp}\text{ (A)}$ | Sụt áp tính toán $\Delta U\text{ (V)}$ | Sụt áp thực tế $\Delta U%$ | Tiêu chuẩn sụt áp $\Delta U_{cp}%$ | Trạng thái kỹ thuật |
|---|---|---|---|---|---|---|---|---|---|
| TBA $\rightarrow$ Tủ TPP Tổng | 50 | 74,38 | $35\text{ mm}^2$ | 113,01 | 158 | 5,598 | 1,473% | 2,0% | Đạt |
| TPP $\rightarrow$ Tủ Tầng (Khối 10T) | 35 | 14,88 | $6\text{ mm}^2$ | 22,60 | 45 | 2,334 | 0,614% | 1,5% | Đạt |
| TPP $\rightarrow$ Thang máy | 50 | 6,26 | $4\text{ mm}^2$ | 17,61 | 35 | 4,230 | 1,113% | 1,5% | Đạt |
| TPP $\rightarrow$ Trạm bơm nước | 65 | 19,53 | $16\text{ mm}^2$ | 34,36 | 85 | 4,360 | 1,147% | 2,0% | Đạt |
| Chiếu sáng trong nhà | 157,5 | 54,60 | $120\text{ mm}^2$ | 82,96 | 320 | 2,559 | 0,673% | 3,0% | Đạt |
| Chiếu sáng ngoài trời (OA) | 30 | 9,50 | $25\text{ mm}^2$ | 14,43 | 125 | 1,349 | 1,349% | 1,9% | Đạt |
Kiểm tra ổn định nhiệt và ổn định lực điện động
- Thanh cái chính $50 \times 5\text{ mm}$ ($250\text{ mm}^2$):
- Ứng suất uốn tính toán khi ngắn mạch: $\sigma_{tt} = 192{,}638\text{ kg/cm}^2 \ll [\sigma_{cp}] = 1400\text{ kg/cm}^2$.
- Tiết diện ổn định nhiệt tối thiểu: $F_{\infty}^{min} = C \cdot \sqrt{t_k} \cdot I_N^{(3)} = 21{,}768\text{ mm}^2 \ll F_{thanh\ cái} = 250\text{ mm}^2$.
- Sứ cách điện hạ thế $\Phi-10-375$: Lực tính toán hiệu chỉnh $F_{hc} = 3{,}549\text{ kG} \ll F_{cp} = 225\text{ kG}$.
- Máy biến dòng (CT): Biến dòng CT 13 ($600/5\text{ A}$) vận hành ổn định tại phụ tải cực tiểu ($I_{2min} = 1{,}092\text{ A} > I_{0{,}5%} = 0{,}033\text{ A}$), đảm bảo đồng hồ đo đếm không bị sai số.
Đổi mới và đóng góp
- Phân đoạn tối ưu hóa máy biến áp (Modular Substation Design): Thay vì sử dụng các trạm biến áp dung lượng lớn tập trung (gây tổn thất không tải lớn vào ban ngày khi cư dân đi làm), giải pháp chia thành 6 máy $160\text{ kVA}$ cho phép vận hành linh hoạt, giảm tổn hao không tải $\Delta P_0$ và nâng cao tuổi thọ máy.
- Cấu trúc phân phối điện trục đứng dạng phân nhánh độc lập: Giảm tổn thất điện năng $\Delta A$ từ $1503{,}42\text{ kWh}$ xuống còn $690{,}05\text{ kWh}$ trên trục phân phối tầng (tiết kiệm $54{,}11%$ lượng điện năng tổn thất trên đường trục).
- Mô hình hóa kinh tế kỹ thuật chính xác: Ứng dụng hàm chi phí hiện tại thuần $PVC$ có xét đến độ chiết khấu dòng tiền $i = 10%$ và suất thiệt hại mất điện $g_{th} = 4000\text{ VNĐ/kWh}$, đem lại bài toán luận chứng kinh tế rõ ràng cho chủ đầu tư.
Ứng dụng thực tế và triển khai
Kịch bản triển khai thực tế
Dự án được ứng dụng trực tiếp tại Khu chung cư Bắc Sơn (Kiến An, Hải Phòng), phục vụ đối tượng cán bộ, công chức, quân nhân chuyên nghiệp với quy mô 504 hộ dân.
KẾ HOẠCH TRIỂN KHAI THI CÔNG (ROADMAP):
[Tháng 1-2] Khảo sát trắc địa, định vị tim mốc trạm biến áp tâm tải (20.8 ha)
[Tháng 3-4] Đào rãnh cáp, đặt ống ngầm HDPE luồn cáp Cu/XLPE 10 kV và hạ thế
[Tháng 5-6] Lắp đặt vỏ trạm ngoài trời, 6 máy biến áp 160 kVA, DCL, Chống sét van
[Tháng 7-8] Lắp đặt tủ phân phối TPP 11 tòa nhà, tủ tầng TL và kéo rải cáp giếng kỹ thuật
[Tháng 9] Thí nghiệm hiệu chỉnh relay, đo điện trở nối đất (R_d <= 4 Ohm), đóng điện nghiệm thu
Phân tích chi phí - lợi ích (Cost-Benefit Analysis)
- Tổng mức đầu tư phần điện: Ước tính chiếm khoảng 6,5% - 8% tổng mức đầu tư hạ tầng khu chung cư (188 tỷ đồng).
- Thời gian hoàn vốn và vận hành: Việc chọn cáp kinh tế và cấu hình MBA tối ưu giúp tiết kiệm hơn 115 triệu đồng chi phí đầu tư ban đầu cùng hàng chục triệu đồng tiền điện tổn thất mỗi năm.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Chưa tích hợp hệ thống bù tự động công suất phản kháng vi điều khiển (APFC) theo từng cấp phụ tải thời gian thực.
- Mạng điện sinh hoạt chưa tích hợp nguồn năng lượng tái tạo (điện mặt trời áp mái nối lưới tự dùng cho hệ thống chiếu sáng công cộng).
Hướng nâng cấp đề xuất
- Smart Metering & IoT: Tích hợp công tơ điện tử thông minh truyền dữ liệu qua giao thức Modbus RS-485/LoRaWAN về trung tâm quản lý tòa nhà (BMS).
- Rooftop Solar PV Integration: Bổ sung hệ thống điện mặt trời áp mái 100 kWp trên 11 khối nhà nhằm tự chủ nguồn điện chiếu sáng cảnh quan và bơm nước ban ngày.
Đối tượng hưởng lợi
- Sinh viên ngành Kỹ thuật Điện / Tự động hóa: Tài liệu tham khảo chuẩn mực về phương pháp tính toán phụ tải, lựa chọn khí cụ và so sánh kinh tế kỹ thuật trong đồ án tốt nghiệp.
- Kỹ sư thiết kế Cơ điện (M&E): Áp dụng trực tiếp bảng tra định mức, thuật toán kiểm tra thanh cái, sụt áp và chọn thiết bị cho các dự án chung cư thương mại và nhà ở xã hội.
- Chủ đầu tư & Đơn vị Quản lý vận hành: Có cơ sở khoa học để đánh giá hiệu quả kinh tế, phương án bảo trì định kỳ và quản lý an toàn lưới điện hạ thế.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai trạm biến áp ngoài trời 6x160 kVA là gì?
Cần đảm bảo diện tích mặt bằng trạm biến áp đặt tại trung tâm phụ tải, hệ thống tiếp địa an toàn có điện trở nối đất $R_{đ} \le 4,\Omega$, trang bị chống sét van ZLP501-10 và rào chắn an toàn cơ khí cách ly hoàn toàn với khu vui chơi của cư dân.
2. Vì sao đồ án không sử dụng 01 máy biến áp công suất lớn 1000 kVA?
Vì khu chung cư Bắc Sơn gồm 11 khối nhà trải rộng trên 20,8 ha. Nếu dùng 01 máy 1000 kVA, khi xảy ra sự cố bảo dưỡng sẽ gây mất điện toàn khu, đồng thời bán kính cấp điện hạ thế kéo dài làm tăng sụt áp và tổn thất điện năng $\Delta A$.
3. Phương pháp lựa chọn Aptomat bảo vệ động cơ bơm nước và thang máy có gì đặc biệt?
Aptomat bảo vệ động lực phải được chọn theo điều kiện dòng khởi động đỉnh nhọn $I_{kđ} = k_{mm} \cdot I_{đm}$ để tránh ngắt nhầm khi động cơ khởi động trực tiếp: $$I_{đm_Aptomat} \ge 1{,}25 \cdot I_{kđ_nhọn}$$
4. Hệ thống thanh cái đồng được kiểm tra như thế nào để tránh cháy nổ khi ngắn mạch?
Thanh cái đồng $50 \times 5\text{ mm}$ được kiểm tra đồng thời theo 2 điều kiện:
- Ổn định nhiệt: $F_{tc} \ge C \cdot \sqrt{t_k} \cdot I_N$ (đạt $250\text{ mm}^2 > 21{,}768\text{ mm}^2$).
- Ổn định lực điện động: Ứng suất uốn $\sigma_{tt} = 192{,}638\text{ kg/cm}^2 < [\sigma_{cp}] = 1400\text{ kg/cm}^2$.
5. Suất phụ tải sinh hoạt $P_0 = 1{,}36\text{ kW/hộ}$ được căn cứ từ đâu?
Suất phụ tải $P_0 = 1{,}36\text{ kW/hộ}$ được trích xuất từ tiêu chuẩn thiết kế cung cấp điện công trình dân dụng (NXB Khoa học & Kỹ thuật) kết hợp hệ số gia tăng hàng năm $\alpha = 0{,}03$ để đảm bảo lưới điện không bị quá tải sau 10 - 15 năm vận hành.
Kết luận
Đồ án "Thiết kế cung cấp điện cho khu chung cư cao tầng Bắc Sơn – Hải Phòng" đã giải quyết triệt để và khoa học bài toán phân phối năng lượng cho khu nhà ở xã hội quy mô lớn. Bằng việc phối hợp chặt chẽ giữa tính toán kỹ thuật (sụt áp, tổn thất, ổn định ngắn mạch) và phân tích kinh tế định lượng ($PVC$), đề tài cung cấp một giải pháp thiết kế khả thi, tin cậy, tối ưu hóa chi phí đầu tư và sẵn sàng ứng dụng vào thực tế xây dựng hạ tầng đô thị hiện đại.
