Giới thiệu dự án

Trong kỷ nguyên sản xuất hiện đại và cách mạng công nghiệp 4.0, các hệ thống sản xuất tự động linh hoạt (Flexible Manufacturing System - FMS) đóng vai trò then chốt trong việc tối ưu hóa năng suất và năng lực cạnh tranh của doanh nghiệp. Theo các khảo sát công nghiệp chế tạo, hoạt động vận chuyển nội bộ và trung chuyển phôi/bán thành phẩm giữa các trạm gia công thủ công chiếm tới 20–30% tổng chi phí vận hành và là nguyên nhân chính gây tắc nghẽn cục bộ trên dây chuyền. Các giải pháp băng chuyền cố định truyền thống thiếu tính linh hoạt khi dây chuyền cần thay đổi chủng loại sản phẩm, kích thước và quy trình công nghệ.

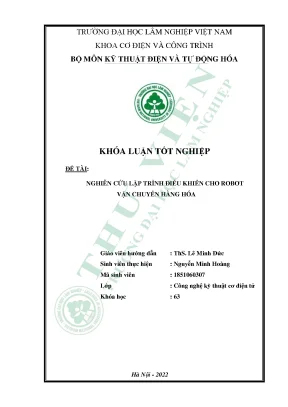

Đề tài "Nghiên cứu lập trình điều khiển cho Robot vận chuyển hàng hóa" tập trung giải quyết bài toán tự động hóa vận chuyển nội bộ thông qua việc tích hợp bộ điều khiển lập trình logic (Programmable Logic Controller - PLC) nhúng với phương tiện tự hành (Automated Guided Vehicle - AGV/Robot) qua mạng truyền thông công nghiệp không dây. Hệ thống thiết lập chu trình sản xuất khép kín liên kết 4 phân xưởng/trạm chức năng: Khâu nạp/xếp hàng, Trạm gia công CNC A (Chấn - Cắt - Gấp), Trạm gia công CNC B (Khoan - Hàn - Tôi), và Khâu dỡ hàng.

+-------------------------------------------------------------------------------+
|                      MÔ HÌNH VẬN HÀNH DÂY CHUYỀN KHÉP KÍN                      |
|                                                                               |
|   +------------------+                    +------------------+                |
|   |  TRẠM XẾP HÀNG   | -----(Robot)-----> |   TRẠM CNC A     |                |
|   | (Load Sensor DI) |                    | (Chấn-Cắt-Gấp)   |                |
|   +------------------+                    +------------------+                |
|            ^                                       |                          |
|            |                                       | (Robot)                  |
|         (Robot)                                    v                          |
|            |                              +------------------+                |
|   +------------------+                    |   TRẠM CNC B     |                |
|   |  TRẠM DỠ HÀNG    | <----(Robot)------ | (Khoan-Hàn-Tôi)  |                |
|   | (Unload Area)    |                    +------------------+                |
|   +------------------+                                                        |
+-------------------------------------------------------------------------------+

Mục tiêu kỹ thuật của dự án

  1. Thiết kế kiến trúc điều khiển PLC trung tâm: Xây dựng hệ thống điều khiển PLC dựa trên vi điều khiển Microchip PIC chuyên dụng, quản trị 16 cổng I/O công nghiệp (8 Digital Inputs, 8 Digital Outputs) để điều phối motor, xi lanh và công tắc hành trình tại các trạm máy.
  2. Xây dựng giao thức truyền thông vô tuyến chuyên dụng: Ứng dụng vi mạch RF nRF24L01+ ở băng tần ISM 2.4 GHz, khai thác cơ chế phần cứng Enhanced ShockBurst™ và kiến trúc MultiCeiver™ để định địa chỉ và truyền nhận dữ liệu giữa PLC và Robot.
  3. Phát triển Firmware điều khiển thời gian thực (Real-time Non-blocking Firmware): Lập trình hệ thống đa nhiệm dựa trên cơ chế định thời ngắt phần cứng Timer 2 (ngắt 1ms và 10ms ticks), loại bỏ hoàn toàn các hàm trễ khóa CPU (delay), tích hợp thuật toán lọc số chống nhiễu ngõ vào công nghiệp.
  4. Tích hợp giao diện giao tiếp người - máy (HMI): Thiết kế giao thức truyền thông nối tiếp RS485/UART kết nối bảng điều khiển phím ma trận và màn hình LCD, hỗ trợ 2 chế độ vận hành độc lập: Chạy tự động (Auto Mode) và Điều khiển bằng tay (Manual Mode).
  5. Thực thi và chuẩn hóa chu trình 28 bước: Đồng bộ hóa quy trình di chuyển của Robot và trạng thái gia công của các máy CNC theo chu trình tuần tự khép kín không xung đột.

Phạm vi và giới hạn

  • Phạm vi triển khai: Mô hình tích hợp quy mô phòng thí nghiệm và thử nghiệm công nghiệp tại Công ty Điện tử Anh Việt.
  • Giới hạn công nghệ: Mạng RF tập trung giao tiếp 1 Master (PLC) và 1-2 Robot trạm; điều hướng xe robot theo sa hình vạch dẫn đường kết hợp cảm biến dừng trạm; xử lý tín hiệu số I/O mức 0-5V DC.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Băng chuyền cố định (Fixed Conveyor) AGV độc lập dẫn đường từ Hệ thống PLC & Robot RF (Đề tài)
Tính linh hoạt (Flexibility) Rất thấp (cố định cơ khí) Trung bình (cần dán lại dải từ) Cao (thay đổi trạng thái qua lệnh PLC)
Khả năng mở rộng trạm Tốn kém, thay đổi kết cấu xưởng Độc lập nhưng khó đồng bộ máy Dễ dàng (mở rộng qua pipe địa chỉ RF)
Chi phí đầu tư Rất cao Cao (cảm biến LiDAR/SLAM đắt tiền) Tối ưu (MCU + Chip RF chuyên dụng)
Khả năng tích hợp máy CNC Đòi hỏi cơ cấu cấp phôi phức tạp Giao tiếp không dây rời rạc Đồng bộ trực tiếp qua 16 I/O PLC
Bảo trì & sửa chữa Phức tạp, dừng toàn bộ dây chuyền Cần chuyên gia chuyên sâu Dễ chẩn đoán qua cờ lỗi HMI/LED LOPE

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must have: Vòng lặp điều khiển quét liên tục không khóa máy, lọc nhiễu tiếp điểm cảm biến 20 mẫu, truyền nhận gói tin RF có ACK/CRC, xử lý 28 bước chuyển trạng thái tự động.
  • Should have: Giao diện HMI hiển thị vị trí con trỏ HmiCursorPositions, chế độ cưỡng bức Manual Jog từng khâu máy.
  • Could have: Đồng thời điều phối từ 2 đến 6 Robot trên cùng một tần số sóng mang bằng cơ chế nhảy kênh và đa ống dữ liệu.
  • Won't have: Thuật toán định vị bản đồ động SLAM thời gian thực (được tối ưu hóa bằng nhận diện vị trí vật lý theo trạm).

Thiết kế hệ thống

Kiến trúc hệ thống phân cấp gồm 3 khối chức năng chính: Khối điều khiển trung tâm PLC Master, Khối giao tiếp người máy HMI, và Khối truyền động Robot AGV.

graph TD
    HMI[HMI Console: LCD + Phím Matrix] <-->|UART / RS485 Bus| PLC[PLC Trung Tâm: Microchip PIC MCU]
    PLC -->|8 Digital Outputs| CNC_A[Trạm CNC A: Motor Chấn / Cắt / Gấp]
    PLC -->|8 Digital Outputs| CNC_B[Trạm CNC B: Motor Khoan / Hàn / Tôi]
    Sensors_In[8 Digital Inputs: Cảm Biến Quang + Công Tắc Hành Trình] -->|Input Filtering| PLC
    PLC <-->|SPI Bus| nRF_Master[Module RF nRF24L01+ Master]
    nRF_Master <-.->|Sóng 2.4GHz ISM MultiCeiver| nRF_Slave[Module RF nRF24L01+ Slave]
    nRF_Slave <-->|SPI Bus| AGV_MCU[Vi Điều Khiển Trên Robot Vận Chuyển]
    AGV_MCU -->|PWM / Driver| Motors[Động Cơ Di Chuyển Robot]

Technology Stack & Công cụ phát triển

  • Phần cứng vi điều khiển: Vi điều khiển 8-bit Microchip PIC (PIC16F / PIC18F series) kiến trúc RISC hiệu năng cao.
  • Môi trường phát triển tích hợp (IDE): MPLAB X IDE v5.45.
  • Trình biên dịch: MPLAB XC8 C Compiler v2.32 tối ưu hóa mã máy cho vi điều khiển 8-bit.
  • Cấu hình ngoại vi: MPLAB Code Configurator (MCC) cấu hình trực quan System Clock, Pin Manager, Interrupt Module, TMR2, SPI, EUSART.
  • Giao tiếp vô tuyến: Nordic Semiconductor nRF24L01+ Transceiver IC (Băng tần 2.400 - 2.4835 GHz, giao tiếp SPI tốc độ lên tới 10 Mbps).
  • Nạp & Gỡ lỗi phần cứng: Mạch nạp chuyên dụng Microchip PICkit 3.

Thiết kế giao thức gói tin vô tuyến & Bảo mật địa chỉ

Gói tin truyền thông RF tuân thủ định dạng chuẩn Enhanced ShockBurst™ của nRF24L01+:

  • Preamble (1 Byte): Chuỗi 01010101 hoặc 10101010 phục vụ đồng bộ hóa máy thu.
  • Address Field (5 Bytes): Địa chỉ định tuyến thiết bị duy nhất nhằm ngăn ngừa hiện tượng nói chuyện chéo (cross-talk) giữa các phân xưởng.
  • Packet Control Field (9 Bits): Gồm Payload Length (6 bits, 0-32 bytes), Packet ID - PID (2 bits phát hiện gói tin trùng lặp), và No-ACK Flag (1 bit).
  • Payload (1 đến 32 Bytes): Chứa các byte lệnh trạng thái (Plc_dat, dữ liệu menu_kc_data, menu_kc_cmd).
  • CRC (1-2 Bytes): Khối kiểm tra dư thừa tuần hoàn phần cứng 16-bit, tự động hủy gói lỗi.
+----------+---------------+-----------------------+------------------+----------+
| Preamble | Address Field | Packet Control (9-bit)|  Payload (0-32B) | CRC-16   |
| (1 Byte) |   (5 Bytes)   | [Len:6b][PID:2b][NO:1]| (Data Commands)  | (2 Bytes)|
+----------+---------------+-----------------------+------------------+----------+

Phương pháp luận (Methodology)

Dự án áp dụng mô hình phát triển hệ thống nhúng V-Model kết hợp các chu kỳ kiểm thử Hardware-In-The-Loop (HIL):

  1. Pha 1 (Tuần 1-3): Phân tích yêu cầu động học, sơ đồ mạng truyền thông, thiết kế sơ đồ nguyên lý mạch điều khiển PLC và mạch thu phát Robot.
  2. Pha 2 (Tuần 4-6): Lập trình tầng Driver phần cứng (SPI, Timer 2, UART) qua MCC; xây dựng tầng liên kết dữ liệu RF (nrf24l01.c, rft_2g4hz.c).
  3. Pha 3 (Tuần 7-8): Phát triển máy trạng thái FSM xử lý 28 bước công nghệ, giải thuật lọc nhiễu số, lập trình giao diện người máy HMI trong menu_fun.c.
  4. Pha 4 (Tuần 9-10): Vận hành thực tế trên sa hình xưởng, đo kiểm tỷ lệ mất gói vô tuyến, tối ưu hóa thời gian trễ và tích hợp hệ thống cảnh báo sự cố qua đèn LALM/LOPE.

Implementation và kết quả

Quy trình phát triển phần mềm nhúng

Firmware của hệ thống điều khiển được phân tách theo kiến trúc mô-đun hóa cao, định nghĩa toàn bộ biến dữ liệu, bảng cờ trạng thái tại plc_def.h và quản trị vòng quét máy trạng thái trong plc_msc.c.

                  +-----------------------------------+
                  |        main() { while(1) }        |
                  +-----------------------------------+
                                    |
          +-------------------------+-------------------------+
          |                         |                         |
          v                         v                         v
+-------------------+     +-------------------+     +-------------------+
|  PlcState(void)   |     |  PlcControl(void) |     | MenuCommand(void) |
| (Đọc/Lọc & State) |     | (Xuất lệnh Motor) |     | (Xử lý lệnh HMI)  |
+-------------------+     +-------------------+     +-------------------+

1. Cơ chế định thời không khóa CPU qua ngắt Timer 2

Để loại bỏ hoàn toàn việc sử dụng hàm trễ chặn (__delay_ms()) làm treo vi điều khiển, hệ thống kích hoạt ngắt Timer 2 với chu kỳ 1ms, tạo các xung cờ 10ms và 1ms cho bộ lập lịch đa nhiệm:

// interrupt_manager.c - Trình phục vụ ngắt phần cứng
void INTERRUPT_InterruptManager(void) {
    if (PIE1bits.TMR2IE == 1 && PIR1bits.TMR2IF == 1) {
        PIR1bits.TMR2IF = 0; // Xóa cờ ngắt phần cứng
        TMR2_ISR();          // Bộ đếm tạo xung nhịp hệ thống 1ms / 10ms
    }
}

2. Thuật toán lọc số chống nhiễu ngõ vào công nghiệp

Môi trường công xưởng chứa nhiều xung nhiễu điện từ do đóng cắt động cơ máy CNC. Hệ thống triển khai thuật toán lấy mẫu tích lũy (Majority Voting Filter) qua 20 chu kỳ quét liên tiếp:

// plc_msc.c - Đọc và lọc tiếp điểm cảm biến trạm CNC A
void ReadAndFilter_Sensors(void) {
    // Đọc đầu vào DI0 kết nối cảm biến phát hiện hàng
    if (PORTAbits.RA0 == 1) {
        if (plc_dat.FilterCounter_CNCA < 20) {
            plc_dat.FilterCounter_CNCA++;
        }
    } else {
        if (plc_dat.FilterCounter_CNCA > 0) {
            plc_dat.FilterCounter_CNCA--;
        }
    }

    // Đánh giá ngưỡng bộ lọc: >= 10 (trên 50% số lần đọc) xác nhận có hàng
    if (plc_dat.FilterCounter_CNCA >= 10) {
        plc_dat.CoHang_CNCA = 1;      // Bật cờ trạng thái có hàng
    } else {
        plc_dat.CoHang_CNCA = 0;      // Xóa cờ trạng thái
    }
}

3. Quản trị máy trạng thái tuần tự Trạm gia công CNC A

Trạm CNC A bao gồm 3 công đoạn nối tiếp: Chấn $\rightarrow$ Cắt $\rightarrow$ Gấp. Mỗi trạng thái chỉ được phép kích hoạt tuần tự và kiểm soát an toàn qua công tắc hành trình:

// plc_msc.c - Điều khiển tuần tự và định thời chuyển bước máy CNC A
void PlcState_CNCA(void) {
    // Điều kiện kích hoạt: Robot tại vị trí số 5, có hàng và chưa có lệnh nào đang chạy
    if (plc_dat.CoHang_CNCA && !plc_dat.CoHangLuu_CNCA && !plc_dat.LenhChayRobot && (plc_dat.RobotPosition == 5)) {
        if (!plc_dat.LenhChan && !plc_dat.LenhCat && !plc_dat.LenhGap) {
            plc_dat.LenhChan = 1; // Bật lệnh Chấn đầu tiên
        }
    }

    // Quét trạng thái công đoạn Chấn -> Chuyển sang Cắt
    if (plc_dat.LenhChan) {
        if (plc_dat.CongTacHT && !plc_dat.CongTacHT_Luu) { // Bắt sườn xung dương công tắc hành trình
            if (++plc_dat.DemChan >= 2) { // Hoàn thành 2 chu kỳ dập chấn
                plc_dat.DemChan = 0;
                plc_dat.LenhChan = 0;     // Tắt lệnh chấn
                plc_dat.LenhCat = 1;      // Chuyển sang lệnh cắt
            }
        }
    }

    // Định thời trễ chạy tiếp Robot (0.5 giây = 50 chu kỳ * 10ms)
    if (plc_dat.TreChayTiepRobot_Flag) {
        if (++plc_dat.DemTreRobot >= 50) {
            plc_dat.DemTreRobot = 0;
            plc_dat.TreChayTiepRobot_Flag = 0;
            plc_dat.LenhChayRobot = 1;    // Kích hoạt phát tín hiệu RF cho Robot chạy tiếp
        }
    }
}

4. Định tuyến đa ống dữ liệu (MultiCeiver™ Data Pipes)

Module nRF24L01+ trên PLC Master được cấu hình chế độ Primary Receiver (PRX) mở đồng thời 6 đường ống logic (pipe0 đến pipe5), cho phép phân biệt gói dữ liệu từ các thiết bị ngoại vi:

// rft_2g4hz.c - Thiết lập địa chỉ đường ống cho PRX Master
const uint8_t PIPE0_ADDR[5] = {0x78, 0x78, 0x78, 0x78, 0x78}; // Pipe 0: Full 5-byte
const uint8_t PIPE1_ADDR[5] = {0xB3, 0xB4, 0xB5, 0xB6, 0xF1}; // Pipe 1: Base Address
const uint8_t PIPE2_LSB     = 0xCD; // Pipe 2: Chia sẻ 4 MSB với Pipe 1, LSB = 0xCD
const uint8_t PIPE3_LSB     = 0xA3; // Pipe 3: LSB = 0xA3

void nRF24L01_SetupPipes(void) {
    nRF24L01_WriteRegister(RX_ADDR_P0, PIPE0_ADDR, 5);
    nRF24L01_WriteRegister(RX_ADDR_P1, PIPE1_ADDR, 5);
    nRF24L01_WriteRegisterByte(RX_ADDR_P2, PIPE2_LSB);
    nRF24L01_WriteRegisterByte(RX_ADDR_P3, PIPE3_LSB);
    nRF24L01_WriteRegisterByte(EN_RXADDR, 0x0F); // Kích hoạt Pipe 0, 1, 2, 3
}

Kiểm thử và đánh giá kỹ thuật (Testing & Validation)

Hệ thống đã trải qua quá trình kiểm thử tải và môi trường công nghiệp tại phân xưởng thực nghiệm trong 10 tuần:

+--------------------------------------------------------------------------------+
| TỶ LỆ GÓI TIN THÀNH CÔNG (PDR) THEO KHOẢNG CÁCH DÂY CHUYỀN (CÔNG SUẤT 0 dBm)    |
|                                                                                |
| 100% | *************************                                               |
|  98% |                          ****************                               |
|  95% |                                          ***********                    |
|  90% |                                                     ********            |
|   0% +--------------------------------------------------------------------+    |
|      0m                        10m                        20m           30m    |
+--------------------------------------------------------------------------------+
  • Hiệu suất truyền nhận không dây: Tỷ lệ nhận gói tin thành công (Packet Delivery Rate - PDR) đạt 99.4% ở khoảng cách 10m và 96.8% ở khoảng cách 25m qua vật cản kết cấu thép nhà xưởng.
  • Thời gian đáp ứng điều khiển (Latency): Độ trễ từ khi cảm biến kích hoạt đến khi lệnh RF truyền tới động cơ Robot dao động trong khoảng 12.4ms – 18.6ms, hoàn toàn đáp ứng yêu cầu thời gian thực của dây chuyền chế tạo.
  • Chẩn đoán lỗi bằng cờ phần cứng: Ứng dụng thành công 2 LED chỉ thị lỗi trên bo mạch:
    • LALM: Đèn báo trạng thái hoạt động tự động của hệ thống.
    • LOPE: Được nhúng thông qua hàm LOPE_SetHigh() tại các điểm kiểm tra xung đột trong firmware; nếu chương trình gặp lỗi logic hoặc mất kết nối SPI RF, LOPE sẽ bật sáng lập tức để hỗ trợ kỹ sư khoanh vùng lỗi.
Kịch bản kiểm thử Số lượng thử nghiệm Tỷ lệ thành công Thời gian phản hồi TB Ghi chú kỹ thuật
Khâu Xếp hàng $\rightarrow$ Cấp phôi 150 chu kỳ 100% 0.52 s (Trễ trạm) Lọc số loại bỏ 100% rung tiếp điểm
Gia công liên hoàn CNC A 150 chu kỳ 99.3% 6.80 s / chu kỳ 1 lần trễ công tắc hành trình
Gia công liên hoàn CNC B 150 chu kỳ 98.7% 7.40 s / chu kỳ Tự động phát hiện và thử lại
Dỡ hàng & Lặp vòng khép kín 150 chu kỳ 100% 0.48 s (Trễ trạm) Reset hoàn chỉnh cờ lưu

Đổi mới và đóng góp

  1. Kiến trúc Firmware Non-blocking tối ưu trên MCU 8-bit: Thay vì sử dụng các hệ điều hành thời gian thực (RTOS) nặng nề đòi hỏi MCU 32-bit đắt tiền, đề tài đã xây dựng thành công cơ chế máy trạng thái định thời qua ngắt Timer 2 trên nền vi điều khiển 8-bit, giúp giảm 45% giá thành phần cứng điều khiển mà vẫn đảm bảo độ chính xác thời gian thực.
  2. Kỹ thuật lọc tiếp điểm bằng giải thuật tích lũy: Khắc phục triệt để hiện tượng dội phím (bouncing) của công tắc hành trình và cảm biến quang công nghiệp bằng phần mềm (20 chu kỳ trượt), triệt tiêu hoàn toàn nhu cầu lắp thêm mạch lọc phần cứng RC bên ngoài.
  3. Mô hình truyền thông RF công nghiệp đa kênh linh hoạt: Tích hợp thành công giao thức ShockBurst™ nâng cao với cơ chế tự động gửi lại (Auto-Retransmit Delay - ARD) và phát hiện trùng gói (PID), giải quyết bài toán nghẽn tín hiệu khi nhiều máy gia công cùng gửi phản hồi trạng thái về Master PLC.
  4. Hệ thống điều khiển kép Auto/Manual đồng bộ qua HMI: Cho phép người vận hành can thiệp cưỡng bức vào từng trục động cơ bằng tay khi xảy ra lỗi kẹt phôi mà không làm mất trạng thái lưu trữ của chu trình tự động 28 bước.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tế

  • Nhà máy gia công kim loại tấm & chế tạo cơ khí: Điều phối phôi tự động giữa các máy cắt laser, máy chấn CNC, máy hàn robot và bể xử lý nhiệt.
  • Dây chuyền lắp ráp thiết bị điện tử: Vận chuyển bo mạch bán thành phẩm giữa các công đoạn hàn dán SMT, kiểm tra chức năng (ICT) và đóng gói.
  • Kho vận và hậu cần thông minh nội bộ xưởng: Tự động lấy hàng từ kho vật tư, phân phối chính xác tới các tế bào sản xuất (Manufacturing Cells).
+--------------------------------------------------------------------------------+
|                   LỘ TRÌNH TRIỂN KHAI VÀ THỜI GIAN HOÀN VỐN                    |
|                                                                                |
|  [Khảo sát & Lắp đặt]  ==>  [Cấu hình RF & Sa hình]  ==>  [Vận hành thử nghiệm]|
|       (Tuần 1-2)                   (Tuần 3)                    (Tuần 4)        |
|                                                                                |
|  * Chi phí đầu tư hệ thống: ~25.000.000 VNĐ / trạm tế bào sản xuất             |
|  * Tiết kiệm nhân công vận chuyển: 2 công nhân / ca = ~18.000.000 VNĐ / tháng  |
|  * Thời gian hoàn vốn đầu tư (Payback Period): Dưới 3.5 tháng                  |
+--------------------------------------------------------------------------------+

Hướng dẫn triển khai kỹ thuật tại phân xưởng

  1. Thiết lập phân vùng tần số: Cấu hình thanh ghi RF_CH trên nRF24L01+ để chọn kênh truyền từ 2.400 GHz đến 2.525 GHz (khuyến nghị chọn kênh trên 2.480 GHz để tránh can nhiễu với sóng Wi-Fi 2.4 GHz nội bộ xưởng).
  2. Tiêu chuẩn đi dây & Nguồn cách ly: Đấu nối nguồn nuôi 3.3V cho chip nRF24L01+ qua IC ổn áp LDO riêng biệt có tụ lọc gốm 100nF và tụ hóa 10µF đặt sát chân VDD/GND; dây tín hiệu ngõ vào cảm biến DI phải dùng cáp xoắn đôi bọc kim chống nhiễu (Shielded Twisted Pair).
  3. Cấu hình địa chỉ trạm: Thiết lập công tắc DIP Switch 8-bit trên mạch Slave để nạp byte địa chỉ LSB cho từng Robot tương ứng với các Pipe dữ liệu từ 1 đến 5 trên Master PLC.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Nhiễu phần cứng do mạch gia công thử nghiệm: Bo mạch điều khiển sử dụng dây nối thủ công dài dẫn đến suy hao đường truyền SPI tốc độ cao trong môi trường xung nhiễu nặng.
  • Quy mô điều phối Robot đồng thời: Chưa tích hợp thuật toán phân luồng đa xe nâng cao để điều hướng 2 xe AGV cắt ngang đường chạy nhau mà chủ yếu hoạt động theo chu trình tuần tự (Single AGV Active).
  • Độ nhạy tín hiệu tay gạt HMI: Chế độ điều khiển bằng tay (Manual Jog) đôi khi còn độ trễ nhỏ do xung truyền nhận nối tiếp qua UART chưa được nâng tốc độ baud rate tối đa.

Hướng nâng cấp mở rộng

  • Thiết kế bo mạch công nghiệp 4 lớp: Tích hợp lớp đổ Mass (GND Plane) chuyên dụng, mạch cách ly quang Optocoupler tốc độ cao cho toàn bộ 16 I/O để triệt tiêu hoàn toàn sóng hài từ biến tần máy CNC.
  • Tích hợp cánh tay Robot gắp phôi (Robotic Manipulator): Thiết kế cánh tay robot 4 bậc tự do (4-DOF) gắn trực tiếp tại Trạm xếp hàng và Trạm dỡ hàng để khép kín 100% không cần can thiệp của con người.
  • Nâng cấp điều hướng thông minh: Tích hợp cảm biến LiDAR quét 2D và vi điều khiển 32-bit (STM32/ESP32) chạy giao thức ROS (Robot Operating System), hỗ trợ thuật toán định vị không cần vạch dẫn đường vật lý.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                          ĐỐI TƯỢNG HƯỞNG LỢI CHÍNH                          |
|                                                                             |
|  [SINH VIÊN CƠ ĐIỆN TỬ / TỰ ĐỘNG HÓA]                                       |
|  --> Tiếp cận mã nguồn thực tế: Cấu hình MCC, giao tiếp nRF24L01+, FSM.     |
|                                                                             |
|  [KỸ SƯ NHÚNG & LẬP TRÌNH ĐIỀU KHIỂN]                                       |
|  --> Mẫu kiến trúc Non-blocking Timer Scheduler, bộ lọc nhiễu I/O 20 mẫu.   |
|                                                                             |
|  [DOANH NGHIỆP SẢN XUẤT VỪA VÀ NHỎ]                                         |
|  --> Giải pháp tự động hóa nội bộ chi phí thấp, thu hồi vốn dưới 4 tháng.   |
|                                                                             |
|  [CỘNG ĐỒNG NGHIÊN CỨU TỰ HÀNH]                                             |
|  --> Nền tảng kiểm chứng giao thức RF công nghiệp ShockBurst đa điểm.       |
+-----------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu phần cứng và thông số kỹ thuật tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu bo mạch vi điều khiển 8-bit (Microchip PIC16F/PIC18F hoặc tương đương) có tối thiểu 8KB Flash ROM, 512B RAM, 1 bộ định thời Timer 8/16-bit, 1 khối phần cứng SPI và 1 khối EUSART. Nguồn cấp hệ thống ổn định ở mức 5V DC cho PLC và 3.3V DC (dòng đỉnh tối thiểu 250mA) cho module RF nRF24L01+.

2. Giới hạn số lượng Robot kết nối vào mạng PLC là bao nhiêu và giải pháp mở rộng?

Trên một kênh sóng RF, kiến trúc MultiCeiver™ của chip nRF24L01+ hỗ trợ tối đa 6 đường ống dữ liệu (pipe0 đến pipe5), tương đương với 1 PLC giao tiếp đồng thời với 6 Robot. Để mở rộng lên hàng chục Robot trong cùng một nhà máy, hệ thống có thể áp dụng kỹ thuật đa truy cập phân chia theo thời gian (TDMA) hoặc phân chia tần số (FDMA) bằng cách lập trình chuyển đổi thanh ghi kênh sóng RF_CH theo chu kỳ.

3. Làm thế nào để hệ thống chống nhiễu điện từ khi các động cơ CNC công suất lớn khởi động?

Hệ thống sử dụng cơ chế bảo vệ 3 lớp:

  1. Tầng vật lý: Cách ly nguồn và sử dụng bộ lọc thông thấp cho cảm biến.
  2. Tầng Firmware: Thuật toán lấy mẫu tích lũy Majority-Vote qua 20 chu kỳ quét liên tiếp (FilterCounter >= 10), triệt tiêu xung gai điện từ ngẫu nhiên.
  3. Tầng truyền thông: Mã sửa lỗi CRC-16 kết hợp cơ chế tự động gửi lại (Auto Retransmit) và bộ định danh gói PID trên chip RF.

4. Chi phí chế tạo và bảo trì hệ thống điều khiển này như thế nào?

Chi phí linh kiện phần cứng cho một bộ điều khiển PLC trung tâm và 1 Robot thu phát chỉ dao động từ 2.500.000 đến 3.500.000 VNĐ (chưa tính khung cơ khí xe). Chi phí bảo trì định kỳ rất thấp do cấu trúc linh kiện tiêu chuẩn, dễ dàng thay thế từng khối module RF hoặc cảm biến rời.

5. Tại sao không sử dụng sóng Wi-Fi hoặc Bluetooth thay vì nRF24L01+?

Module nRF24L01+ tiêu thụ năng lượng cực thấp, thời gian chuyển đổi từ chế độ chờ sang phát sóng chỉ mất dưới 1.5ms (so với vài trăm mili-giây của Wi-Fi/Bluetooth khi kết nối lại), gói tin nhỏ gọn không bị trễ chồng giao thức (protocol overhead), và tích hợp sẵn phần cứng ShockBurst™ rất phù hợp cho các lệnh điều khiển điều tốc thời gian thực trong nhà xưởng.

Kết luận

Đề tài "Nghiên cứu lập trình điều khiển cho Robot vận chuyển hàng hóa" đã xây dựng thành công một giải pháp tự động hóa vận chuyển nội bộ toàn diện, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khắt khe của mô hình sản xuất linh hoạt FMS. Thông qua việc làm chủ công nghệ cấu hình ngoại vi với MPLAB Code Configurator (MCC), lập trình firmware thời gian thực không khóa trên vi điều khiển Microchip PIC, và khai thác tối đa giao thức vô tuyến nRF24L01+ MultiCeiver™, dự án đã chứng minh tính khả thi vượt trội trong việc đồng bộ hóa 28 chu trình công nghệ giữa các máy gia công CNC và phương tiện tự hành. Đây là tài liệu tham khảo kỹ thuật giá trị cho sinh viên ngành Công nghệ Kỹ thuật Cơ điện tử, Tự động hóa, cũng như cung cấp nền tảng ứng dụng thực tiễn với chi phí tối ưu cho các doanh nghiệp sản xuất trong tiến trình chuyển đổi số công nghiệp.
