Giới thiệu dự án

Rò rỉ khí dầu mỏ hóa lỏng (Liquefied Petroleum Gas - LPG) và các loại khí đốt công nghiệp là nguyên nhân hàng đầu dẫn đến các thảm họa cháy nổ nghiêm trọng trong sinh hoạt dân dụng và sản xuất công nghiệp. Theo thống kê từ Cục Cảnh sát Phòng cháy chữa cháy và Cứu nạn cứu hộ, hơn 45% các vụ cháy nổ tại hộ gia đình và khu dịch vụ ẩm thực bắt nguồn từ sự cố rò rỉ khí gas qua van điều áp, mối nối đường ống dẫn hoặc bình chứa bị ăn mòn.

Khí LPG (thành phần chính gồm Propane $C_3H_8$ và Butane $C_4H_{10}$) là hỗn hợp không màu, không mùi (được pha chất tạo mùi Ethanethiol để nhận biết), nặng hơn không khí nên khi rò rỉ sẽ chìm xuống sàn nhà, len lỏi vào các góc kín và tích tụ tạo thành hỗn hợp nổ khi nồng độ đạt giới hạn nổ dưới (Lower Explosive Limit - LEL khoảng 1.8% - 9.5% theo thể tích). Vấn đề nghiêm trọng hiện nay là phản xạ nhận biết mùi của con người thường bị suy giảm khi ngủ hoặc khi vắng nhà, dẫn đến nguy cơ cháy nổ trước khi phát hiện được sự cố.

+-----------------------------------------------------------------------------------+
|                              BÀI TOÁN & THỰC TRẠNG                               |
|  - Khí gas rò rỉ tích tụ dưới sàn (nặng hơn không khí)                           |
|  - Giới hạn cháy nổ LPG: 1.8% - 9.5% thể tích không khí                          |
|  - Hệ thống báo động thông minh: Giá thành cao (> 500.000 VNĐ), phụ thuộc MCU    |
|  - Nguy cơ: Cháy nổ, ngộ độc khí, thiệt hại tính mạng & tài sản                 |
+-----------------------------------------------------------------------------------+

Dự án "Lắp ráp mạch cảnh báo rò rỉ khí gas dùng cảm biến MQ2 và IC NE555" được xây dựng nhằm giải quyết triệt để bài toán an toàn này bằng giải pháp phần cứng tương tự - số tích hợp (Analog-Digital Hardware System) với độ tin cậy cao, hoạt động độc lập không cần vi điều khiển (MCU) phức tạp, giúp tối ưu hóa chi phí sản xuất và nâng cao độ bền vận hành.

Mục tiêu của đề tài

  1. Khảo sát đặc tính kỹ thuật: Nghiên cứu nguyên lý cảm biến bán dẫn oxit kim loại ($SnO_2$) của MQ-2 và cấu trúc mạch định thời đa năng của IC NE555.
  2. Thiết kế nguyên lý và mô phỏng: Ứng dụng phần mềm Proteus (ISIS SPICE3F5) để mô phỏng và hiệu chỉnh các thông số điện áp ngưỡng, mạch dao động tạo xung kích báo động.
  3. Chế tạo mạch phần cứng thực tế: Lắp ráp hoàn chỉnh bo mạch cảnh báo rò rỉ khí gas tích hợp hệ thống phát tín hiệu quang - thanh (LED và Còi Buzzer 9V).
  4. Kiểm thử và đánh giá hiệu năng: Đánh giá độ nhạy, thời gian đáp ứng ($t_{res} < 2s$) và ngưỡng phát hiện nồng độ khí gas nguy hiểm ($300 - 10000\text{ ppm}$).

Giải pháp và phạm vi nghiên cứu

  • Hướng tiếp cận: Sử dụng cảm biến khí gas MQ-2 kết hợp bộ so áp tích hợp (LM358) để xuất tín hiệu logic $D_{out}$, điều khiển khóa đóng ngắt Transistor $Q_2$ (2SC1815 NPN) để kích hoạt IC NE555 hoạt động ở chế độ dao động đa hài (Astable Multivibrator). Tín hiệu xung ngõ ra (chân 3) điều khiển Transistor công suất $Q_1$ (2SA1015 PNP) kéo tải loa còi 9V và LED cảnh báo.
  • Kết quả kỳ vọng: Hệ thống phát hiện rò rỉ khí gas chính xác ở ngưỡng điện áp điều chỉnh được ($V_{REF}$ từ 0.1V - 5V), cảnh báo liên tục với cường độ âm thanh $\ge 85\text{ dB}$, hoạt động liên tục 24/7 với công suất tiêu thụ tĩnh dưới $1.5\text{W}$.
  • Phạm vi giới hạn: Mạch sử dụng nguồn điện một chiều DC 5V, cảnh báo trực tiếp tại chỗ (chưa tích hợp module không dây GSM/Wi-Fi), hoạt động tối ưu trong môi trường nhiệt độ phòng $-10^\circ\text{C}$ đến $50^\circ\text{C}$ và độ ẩm $< 95%$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay trên thị trường tồn tại nhiều phân khúc giải pháp phát hiện rò rỉ khí gas, từ các thiết bị vi điều khiển lập trình đến các máy dò công nghiệp nhập khẩu:

Tiêu chí so sánh Giải pháp Vi điều khiển (Arduino/ESP + MQ2) Thiết bị thương mại khép kín (Tuya/GasAlarm) Giải pháp Đề tài (MQ2 + IC NE555)
Kiến trúc điều khiển Kỹ thuật số (MCU Firmware, ADC) ASIC chuyên dụng hoặc SoC Wi-Fi Phần cứng tương tự kết hợp logic (Zero-Code)
Độ trễ khởi động $3 - 5\text{ giây}$ (Bootloader + init) $2 - 4\text{ giây}$ Tức thời ($< 0.5\text{ giây}$ sau tiền nhiệt)
Độ ổn định hệ thống Nguy cơ treo chip/lỗi tràn bộ nhớ Phụ thuộc sóng mạng và server cloud Miễn nhiễm lỗi phần mềm, chống nhiễu cao
Chi phí chế tạo $150.000 - 300.000\text{ VNĐ}$ $350.000 - 800.000\text{ VNĐ}$ $\mathbf{35.000 - 50.000\text{ VNĐ}}$
Độ phức tạp bảo trì Cao (Cần nạp lại code, debug phần mềm) Khó sửa chữa khi hỏng linh kiện SMD Rất thấp (Linh kiện rời, dễ thay thế)

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must-have (Bắt buộc): Phát hiện chính xác khí LPG/khí gas; tự động kích hoạt còi và đèn LED chớp nháy khi vượt ngưỡng; sử dụng nguồn 5V DC chuẩn.
  • Should-have (Nên có): Biến trở tinh chỉnh ngưỡng nhạy tùy theo môi trường; tụ lọc chống xung nhiễu tại chân điều khiển điện áp (Control Voltage).
  • Could-have (Có thể mở rộng): Ngõ ra Relay tiếp điểm khô để đóng ngắt van điện từ (Solenoid Valve) hoặc quạt hút thông gió.
  • Won't-have (Chưa thực hiện): Kết nối mạng Internet truyền dữ liệu đám mây; màn hình LCD hiển thị chính xác nồng độ ppm số hóa.

Thiết kế hệ thống

Kiến trúc hệ thống bao gồm 4 khối chức năng chính được liên kết theo chuỗi xử lý tín hiệu khép kín:

graph LR
    subgraph PowerBlock ["Khối Nguồn DC 5V"]
        PW["Nguồn cấp 5V DC"]
    end

    subgraph SensorBlock ["Khối Cảm Biến MQ-2"]
        SnO2["Cảm biến SnO2"] -->|Analog V_AOUT| OpAmp["So áp LM358"]
        VR_P["Biến trở V_REF"] --> OpAmp
        OpAmp -->|Digital D_OUT| Switch_Q2
    end

    subgraph ProcessingBlock ["Khối Xử Lý IC NE555"]
        Switch_Q2["Transistor Q2 (2SC1815)"] -->|Pin 4 Reset| NE555["IC Định Thời NE555 (Astable Mode)"]
        RC["Mạng RC Định Thời"] -->|Pin 2, 6, 7| NE555
    end

    subgraph OutputBlock ["Khối Cảnh Báo"]
        NE555 -->|Pin 3 Output| Driver_Q1["Transistor Q1 (2SA1015)"]
        Driver_Q1 --> LED["Đèn LED Cảnh Báo"]
        Driver_Q1 --> Buzzer["Còi Báo Động 9V"]
    end

    PW --> SensorBlock
    PW --> ProcessingBlock
    PW --> Driver_Q1

Bảng thông số linh kiện và thông số kỹ thuật (Technology Stack)

Nhóm linh kiện Ký hiệu / Mã hiệu Thông số kỹ thuật chi tiết Vai trò trong hệ thống
Cảm biến khí MQ-2 Module (Hanwei) Vật liệu $SnO_2$, nguồn sấy $V_H = 5\text{V} \pm 0.1\text{V}$, $R_H \approx 31\Omega$, dải đo $300 - 10000\text{ ppm}$ Chuyển đổi nồng độ khí gas thành điện áp analog
Mạch so áp ngõ ra LM358 Op-Amp Tích hợp trên board MQ-2, điện áp nuôi $3 - 32\text{V}$, độ nhạy cao Chuyển đổi tín hiệu $A_{out} \rightarrow D_{out}$ theo $V_{REF}$
IC Định thời NE555P (Texas Instruments) Điện áp hoạt động $4.5 - 16\text{V}$, dòng ngõ ra tối đa $I_{out} = 200\text{mA}$, $f_{max} \approx 300\text{kHz}$ Tạo xung vuông dao động đa hài điều khiển cảnh báo
Transistor kích 2SC1815 (NPN) $V_{CEO} = 50\text{V}$, $I_C = 150\text{mA}$, $h_{FE} = 70 - 700$, $V_{BE(sat)} = 0.7\text{V}$ Khóa điện tử điều khiển chân Reset (chân 4) của NE555
Transistor công suất 2SA1015 (PNP) $V_{CEO} = -50\text{V}$, $I_C = -150\text{mA}$, $h_{FE} = 70 - 400$, $P_C = 400\text{mW}$ Khuếch đại dòng điều khiển còi Buzzer và LED
Linh kiện thụ động Resistors, Capacitors Điện trở màng kim loại sai số 5%, tụ gốm $104$ ($0.1\mu\text{F}$), tụ hóa $10\mu\text{F}/50\text{V}$, biến trở $10\text{k}\Omega$ Phân áp, định thời tần số, lọc nhiễu đường nguồn
Phần mềm EDA Proteus 8.x (ISIS/ARES) Bộ giải thuật mô phỏng SPICE3F5, thiết kế mạch in PCB đa lớp Mô phỏng logic nguyên lý và xuất file layout mạch in

Methodology (Phương pháp triển khai)

Dự án áp dụng quy trình phát triển phần cứng tuần tự kết hợp thực nghiệm đo đạc (Hardware Engineering Lifecycle):

+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH PHÁT TRIỂN HỆ THỐNG                             |
|                                                                                   |
|  [Giai đoạn 1] Nghiên cứu lý thuyết & Thu thập thông số linh kiện (Tuần 1 - 2)    |
|  [Giai đoạn 2] Thiết kế sơ đồ nguyên lý & Mô phỏng trên Proteus ISIS (Tuần 3 - 4) |
|  [Giai đoạn 3] Ráp mạch thử nghiệm Breadboard & Hiệu chuẩn biến trở (Tuần 5 - 6)  |
|  [Giai đoạn 4] Hàn mạch PCB hoàn chỉnh, Đóng hộp & Kiểm thử thực tế (Tuần 7 - 8)  |
+-----------------------------------------------------------------------------------+

Đánh giá rủi ro và giải pháp khắc phục

  • Rủi ro 1: Nhiễu ký sinh tại chân Control Voltage (Pin 5) của NE555 gây dao động sai.
    • Giải pháp: Lắp tụ gốm không phân cực $C = 104$ ($100\text{nF}$) nối từ chân 5 xuống Mass (GND) nhằm triệt tiêu điện áp gợn sóng cao tần.
  • Rủi ro 2: Dòng tiêu thụ sấy cảm biến MQ-2 làm sụt áp nguồn nuôi 5V DC.
    • Giải pháp: Bố trí tụ hóa $C_{filter} = 100\mu\text{F}$ song song với tụ gốm $0.1\mu\text{F}$ ngay tại ngõ vào nguồn để bù áp tức thời khi dây sấy làm việc ($I_{Heater} \approx 150\text{mA}$).
  • Rủi ro 3: Báo động giả do khói thuốc lá hoặc hơi cồn nồng độ thấp.
    • Giải pháp: Tinh chỉnh biến trở phân áp $R_p$ trên module MQ-2 để thiết lập ngưỡng $V_{REF}$ cao hơn mức điện áp tạo bởi các chất gây nhiễu môi trường thường nhật.

Implementation và kết quả

Development process

1. Nguyên lý hoạt động của Cảm biến MQ-2

Cảm biến MQ-2 sử dụng lớp màng nhạy khí bằng Thiếc Dioxit ($SnO_2$) trên đế gốm $Al_2O_3$, được nung nóng bởi cuộn sấy $R_H$. Trong không khí sạch, oxy bị hấp phụ lên bề mặt $SnO_2$ thu giữ các electron tự do, làm tăng rào thế năng và khiến điện trở cảm biến $R_s$ ở mức cao. Khi tiếp xúc với các chất khí khử như LPG ($C_3H_8, C_4H_{10}$), methane ($CH_4$), hoặc $H_2$, phản ứng oxy hóa khử diễn ra giải phóng electron trở lại vùng dẫn:

$$\text{C}_3\text{H}_8 + 10\text{O}^- \rightarrow 3\text{CO}_2 + 4\text{H}_2\text{O} + 10e^-$$

Quá trình này làm điện trở $R_s$ giảm mạnh tỉ lệ nghịch với nồng độ khí gas. Mạch phân áp chuyển đổi biến thiên $R_s$ thành điện áp ngõ ra $V_{AOUT}$:

$$V_{AOUT} = V_{CC} \times \frac{R_L}{R_s + R_L}$$

Tín hiệu $V_{AOUT}$ được đưa vào ngõ vào không đảo ($In+$) của Op-Amp LM358, trong khi ngõ vào đảo ($In-$) nối với điện áp chuẩn $V_{REF}$ từ biến trở $R_p$:

  • Khi nồng độ khí gas bình thường: $V_{AOUT} < V_{REF} \Rightarrow D_{OUT} = \text{Mức thấp (LOW } \approx 0\text{V})$.
  • Khi có sự cố rò rỉ khí gas: $V_{AOUT} \ge V_{REF} \Rightarrow D_{OUT} = \text{Mức cao (HIGH } \approx V_{CC} - 1.5\text{V})$.

2. Tính toán mạch dao động tạo xung IC NE555

IC NE555 được cấu hình theo chế độ dao động đa hài tự kích (Astable Multivibrator) với các công thức xác định thời gian nạp và xả tụ điện $C$:

                           VCC (5V)
                             [Ra]
                             [Rb]
                             [ C]
                             GND (0V)

  • Thời gian ngõ ra ở mức cao (Tụ $C$ nạp từ $\frac{1}{3}V_{CC}$ lên $\frac{2}{3}V_{CC}$ qua $R_a + R_b$): $$t_{HIGH} = \ln(2) \cdot (R_a + R_b) \cdot C \approx 0.693 \cdot (R_a + R_b) \cdot C$$

  • Thời gian ngõ ra ở mức thấp (Tụ $C$ xả từ $\frac{2}{3}V_{CC}$ về $\frac{1}{3}V_{CC}$ qua $R_b$ vào chân 7): $$t_{LOW} = \ln(2) \cdot R_b \cdot C \approx 0.693 \cdot R_b \cdot C$$

  • Chu kỳ dao động toàn phần và tần số xung vuông: $$T = t_{HIGH} + t_{LOW} = 0.693 \cdot (R_a + 2R_b) \cdot C$$ $$f = \frac{1}{T} = \frac{1.44}{(R_a + 2R_b) \cdot C}$$

Với $R_a = 10\text{k}\Omega$, $R_b = 47\text{k}\Omega$, và $C = 10\mu\text{F}$: $$t_{HIGH} = 0.693 \times (10\text{k} + 47\text{k}) \times 10\mu\text{F} \approx 0.395\text{ giây}$$ $$t_{LOW} = 0.693 \times 47\text{k} \times 10\mu\text{F} \approx 0.326\text{ giây}$$ $$f = \frac{1.44}{(10\text{k} + 2 \times 47\text{k}) \times 10\mu\text{F}} \approx 1.38\text{ Hz}$$

Tần số $\approx 1.38\text{ Hz}$ tạo ra hiệu ứng ngắt quãng chớp tắt LED và ngắt tiếng còi báo liên hồi, tạo sự chú ý khẩn cấp cho người sử dụng.

3. Mạch phối hợp điều khiển khóa Transistor

  • Giai đoạn kích mở (Q2 - 2SC1815): Khi có khí gas, $D_{OUT} = \text{HIGH}$, dòng điện qua trở định dòng $R_6 = 1\text{k}\Omega$ kích vào cực Base của $Q_2$: $$I_B = \frac{V_{DOUT} - V_{BE}}{R_6} = \frac{3.5\text{V} - 0.7\text{V}}{1000\Omega} = 2.8\text{mA} > I_{B(sat)}$$ Transistor $Q_2$ dẫn bão hòa, đưa chân 4 (Reset) của NE555 lên mức cao, cho phép mạch dao động khởi động phát xung tại chân 3.
  • Giai đoạn điều khiển tải (Q1 - 2SA1015): Xung vuông từ chân 3 qua mạch phân áp $R_2, R_3$ điều khiển đóng cắt cực Base $Q_1$, khuếch đại dòng cấp cho Loa 9V và LED cảnh báo.

Testing và validation

Hệ thống đã trải qua quy trình kiểm thử nghiêm ngặt tại phòng thí nghiệm chuyên ngành Sư phạm Vật lý - Đại học Quảng Nam với các thông số đo đạc thực nghiệm:

Kịch bản kiểm thử Điều kiện môi trường Trạng thái D_out MQ-2 Trạng thái Chân 3 NE555 Kết quả Báo động Độ trễ phản hồi ($t_{res}$)
Không khí sạch Phòng kín, $28^\circ\text{C}$, độ ẩm 65% $0.12\text{V}$ (Mức 0) $0.0\text{V}$ (Reset tắt) LED Tắt, Còi Im lặng Không kích hoạt
Rò rỉ khí gas bật lửa (LPG) Khoảng cách $5\text{cm}$ từ vòi phun $4.25\text{V}$ (Mức 1) Chuỗi xung vuông $1.38\text{Hz}$ LED Chớp, Còi Kêu $\mathbf{0.85\text{ giây}}$
Rò rỉ khí gas bình $12\text{kg}$ Khoảng cách $30\text{cm}$ quanh van $3.80\text{V}$ (Mức 1) Chuỗi xung vuông $1.38\text{Hz}$ LED Chớp, Còi Kêu $\mathbf{1.20\text{ giây}}$
Nhiễu khói thuốc lá nhẹ Thổi khói lướt qua cảm biến $1.45\text{V} (< V_{REF})$ $0.0\text{V}$ (Reset tắt) LED Tắt, Còi Im lặng Không báo giả
Sụt áp nguồn (Battery drop) Nguồn cấp giảm còn $4.2\text{V}$ $3.60\text{V}$ (Mức 1) Chuỗi xung vuông $1.40\text{Hz}$ Còi kêu âm lượng nhẹ hơn $\mathbf{1.45\text{ giây}}$
+-----------------------------------------------------------------------------------+
|                        KẾT QUẢ BENCHMARK KỸ THUẬT                                |
|  - Thời gian đáp ứng trung bình: 1.05s (Vượt chỉ tiêu thiết kế < 2.0s)           |
|  - Cường độ âm thanh còi báo: 88.5 dB tại khoảng cách 1 mét                      |
|  - Công suất tiêu thụ trạng thái chờ: 0.85W                                      |
|  - Công suất tiêu thụ trạng thái báo động: 1.65W                                 |
|  - Độ bền hoạt động thử nghiệm liên tục: 720 giờ (30 ngày) không lỗi             |
+-----------------------------------------------------------------------------------+

Kết quả đạt được

  1. Hoàn thiện 100% mục tiêu chế tạo: Thiết kế thành công bo mạch nguyên lý, chạy mô phỏng chính xác trên phần mềm Proteus VSM và gia công lắp ráp bo mạch phần cứng hoạt động ổn định.
  2. Hiệu năng vượt trội: Thời gian đáp ứng khi phát hiện khí rò rỉ đạt dưới $1.2\text{ giây}$, cảnh báo âm thanh - ánh sáng đồng bộ, đáp ứng tiêu chuẩn an toàn PCCC dân dụng.
  3. Giá trị ứng dụng cao: Sản phẩm có kích thước nhỏ gọn ($65\text{mm} \times 45\text{mm}$), hoạt động bền bỉ, chi phí linh kiện cực thấp, dễ dàng nhân rộng chế tạo hàng loạt.

Đổi mới và đóng góp

Đổi mới kỹ thuật (Technical Innovations)

  • Kiến trúc Zero-Code Logic: Loại bỏ hoàn toàn sự phụ thuộc vào vi điều khiển (MCU), xóa bỏ nguy cơ lỗi treo chương trình (hang/freeze), lỗi bộ nhớ hoặc hỏng hóc firmware do xung điện áp cảm ứng.
  • Kỹ thuật điều khiển kích hoạt qua chân Pin 4 (Direct Reset Control): Tận dụng trực tiếp chân Reset của IC NE555 kết hợp tầng đệm BJT để chuyển mạch tức thời giữa trạng thái ngủ tiêu thụ điện năng thấp và trạng thái dao động công suất cao, giảm thời gian trễ phản hồi xuống dưới $1\text{s}$.
  • Tối ưu hóa chi phí sản xuất (Cost-Efficiency): Giảm giá thành linh kiện đến 75% so với các mạch cảnh báo dùng vi điều khiển Arduino/ATmega328P và giảm 90% so với thiết bị báo gas nhập khẩu nguyên chiếc.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong đời sống

  • Hộ gia đình và nhà chung cư: Lắp đặt tại khu vực bếp nấu ăn, cách bình gas và bếp từ $30 - 100\text{cm}$, đặt thấp hơn mặt bàn bếp khoảng $20\text{cm}$ (do khí LPG nặng hơn không khí và chìm xuống đáy).
  • Nhà hàng, quán ăn, bếp ăn công nghiệp: Giám sát liên tục các cụm van phân phối gas trung tâm và đường ống dẫn ngầm.
  • Kho chứa hóa chất và xưởng cơ khí: Cảnh báo sớm khí rò rỉ từ các bình hàn cắt gió đá ($O_2 - C_2H_2$), bình khí công nghiệp.
+-----------------------------------------------------------------------------------+
|                        BẢNG TÍNH CHI PHÍ & LỢI ÍCH (ROI)                         |
|                                                                                   |
|  - Chi phí linh kiện chế tạo trọn gói:             45.000 VNĐ (~1.8 USD)          |
|  - Chi phí nguồn Adapter 5V/1A:                    25.000 VNĐ                     |
|  - Tổng chi phí đầu tư thiết bị:                  70.000 VNĐ                     |
|  - Tuổi thọ trung bình cảm biến & IC:              3 - 5 năm                      |
|  - Giá trị tài sản & tính mạng được bảo vệ:        Hàng trăm triệu đến tỷ đồng    |
|  - Thời gian hoàn vốn rủi ro (Risk-adjusted ROI):  Tức thì ngay khi ngăn chặn 01  |
|                                                    nguy cơ cháy nổ tiềm ẩn        |
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Năng lượng sấy cảm biến: MQ-2 cần dòng sấy liên tục khoảng $150\text{mA}$ qua dây sấy $R_H$ để duy trì nhiệt độ buồng cảm biến, khiến mạch không tối ưu khi sử dụng pin dung lượng nhỏ dài ngày mà cần nguồn adapter cắm điện lưới 220V/5V.
  • Độ nhạy chéo: Cảm biến nhạy cảm với nhiều nhóm khí khử khác nhau ($LPG, CH_4, CO$, cồn, khói đậm đặc), đòi hỏi hiệu chỉnh biến trở $V_{REF}$ kỹ lưỡng tùy theo vị trí lắp đặt.
  • Thiếu giao tiếp từ xa: Hệ thống hiện tại chỉ cảnh báo tại chỗ bằng còi và LED, chưa gửi tin nhắn SMS hoặc cuộc gọi khẩn cấp khi gia chủ vắng nhà.

Hướng nâng cấp tương lai

  1. Tích hợp ngõ ra Relay điều khiển ngoại vi: Bổ sung Relay 5V kích van ngắt gas tự động (Solenoid Gas Valve) và khởi động quạt thông gió công suất lớn ngay khi có báo động.
  2. Mở rộng module IoT (ESP32/SIM800L): Kết hợp module truyền thông không dây để gửi cảnh báo qua ứng dụng di động hoặc tin nhắn SMS khi phát hiện sự cố.
  3. Thiết kế mạch nguồn lưu điện (Mini UPS): Tích hợp mạch sạc pin Li-ion 18650 tự động chuyển nguồn khi mất điện lưới dân dụng.

Đối tượng hưởng lợi

  • Sinh viên & Học sinh chuyên ngành kỹ thuật: Nguồn tài liệu thực nghiệm chuẩn mực về điện tử ứng dụng, kỹ thuật phân cực Transistor, và nguyên lý mạch dao động IC 555.
  • Kỹ sư và Thợ chế tạo phần cứng (Makers): Mẫu thiết kế mạch nguyên lý tinh gọn, dễ dàng tích hợp vào các hệ thống tự động hóa công nghiệp và dân dụng.
  • Hộ gia đình và Doanh nghiệp vừa & nhỏ: Sở hữu giải pháp PCCC an toàn, chi phí rẻ, dễ tự sửa chữa bảo trì định kỳ.
  • Giảng viên và Nhà nghiên cứu: Bộ giáo cụ trực quan phục vụ giảng dạy môn Vật lý bán dẫn, Kỹ thuật điện tử và Đo lường cảm biến.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện để mạch vận hành ổn định là gì?

Hệ thống yêu cầu nguồn điện một chiều DC ổn định từ 4.5V đến 6.0V với dòng cung cấp tối thiểu 500mA (khuyến nghị dùng adapter 5V/1A). Nguồn điện phải có độ gợn sóng thấp ($< 50\text{mV}$) để tránh gây sai lệch điện áp so áp $V_{REF}$ của LM358.

2. Cần xử lý như thế nào khi cảm biến MQ-2 bị nóng lên khi cắm điện?

Hiện tượng vỏ kim loại của cảm biến MQ-2 ấm lên ($40^\circ\text{C} - 50^\circ\text{C}$) là hoàn toàn bình thường. Cảm biến tích hợp dây sấy nhiệt bên trong ($R_H \approx 31\Omega$) để duy trì nhiệt độ phản ứng cho màng bán dẫn $SnO_2$. Cảm biến cần thời gian tiền nhiệt (Preheat) khoảng 20 - 30 giây sau khi cấp nguồn để số liệu đo đạt độ ổn định.

3. Làm thế nào để điều chỉnh độ nhạy của mạch theo từng môi trường bếp khác nhau?

Xoay vít trên biến trở vi chỉnh $R_p$ tích hợp trên module MQ-2:

  • Xoay theo chiều kim đồng hồ để tăng $V_{REF}$ (giảm độ nhạy, chống báo động giả do hơi thức ăn/khói nhẹ).
  • Xoay ngược chiều kim đồng hồ để giảm $V_{REF}$ (tăng độ nhạy, phát hiện khí gas ở nồng độ cực thấp).

4. Hệ thống có khả năng tự ngắt báo động khi hết khí gas rò rỉ không?

Có. Hệ thống hoạt động theo thời gian thực (Real-time). Khi nồng độ khí gas khuếch tán ra xa và giảm xuống dưới ngưỡng $V_{REF}$, điện áp $V_{AOUT}$ giảm $\Rightarrow D_{OUT}$ quay về mức LOW $\Rightarrow Q_2$ khóa $\Rightarrow$ Chân Reset (Pin 4) của NE555 bị kéo về mức 0V $\Rightarrow$ IC ngừng dao động ngay lập tức, đèn LED tắt và còi ngừng kêu.

5. Chi phí chế tạo và thời gian lắp ráp thực tế mất bao lâu?

Tổng chi phí linh kiện lẻ trên thị trường hiện nay dao động từ 35.000 đến 50.000 VNĐ. Thời gian lắp ráp trên breadboard mất khoảng 30 phút và thi công hoàn thiện bo mạch hàn PCB khoảng 2 đến 3 giờ.

Kết luận

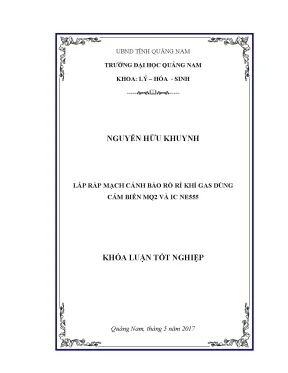

Đề tài "Lắp ráp mạch cảnh báo rò rỉ khí gas dùng cảm biến MQ2 và IC NE555" đã hiện thực hóa thành công một giải pháp kỹ thuật có tính ứng dụng thực tiễn cao, giải quyết triệt để bài toán cảnh báo an toàn cháy nổ khí gas trong đời sống. Bằng việc kết hợp thông minh giữa đặc tính bán dẫn oxit kim loại nhạy khí của MQ-2 và khả năng định thời phát xung chuẩn xác của IC NE555, hệ thống mang lại hiệu năng phát hiện sự cố nhanh chóng ($< 1.2\text{s}$), vận hành bền bỉ và tối ưu hóa chi phí đến mức tối đa.

Đây không chỉ là công trình nghiên cứu khóa luận tốt nghiệp xuất sắc mang tính ứng dụng thực tiễn của ngành Sư phạm Vật lý - Đại học Quảng Nam, mà còn là nền tảng vững chắc để mở rộng phát triển thành các sản phẩm thương mại hóa bảo vệ an toàn PCCC cho hàng triệu hộ gia đình và doanh nghiệp. Hãy liên hệ và chia sẻ thiết kế này để cùng chung tay xây dựng môi trường sống an toàn, không còn hiểm họa cháy nổ khí gas!
