GIÁO TRÌNH KỸ THUẬT AN TOÀN ĐIỆN: NHỮNG VẤN ĐỀ CẦN GIẢI QUYẾT

Tổng quan về giáo trình (250-300 từ)

Kỹ Thuật An Toàn Điện: Những Vấn Đề Cần Giải Quyết là tài liệu học thuật chuyên khảo thuộc khối kiến thức chuyên ngành của chương trình đào tạo Kỹ thuật Điện, Kỹ thuật Hệ thống Điện và Tự động hóa ở bậc đại học và sau đại học. Tài liệu cung cấp cơ sở khoa học, phương pháp giải tích và các tiêu chuẩn kỹ thuật nhằm phân tích, tính toán và thiết kế các giải pháp bảo vệ an toàn cho con người và thiết bị trong hệ thống cung cấp điện hạ áp và trung áp.

Mục tiêu học tập của giáo trình bao gồm việc trang bị cho người học năng lực:

  • Phân tích định lượng các tác động sinh lý học của dòng điện xoay chiều (50 Hz) và một chiều lên cơ thể con người.
  • Xác định các thông số mạch vòng sự cố, tính toán dòng điện qua người ($I_c$) và điện áp tiếp xúc ($U_c$) trong các trường hợp tiếp xúc trực tiếp và gián tiếp.
  • Đánh giá nguyên lý vận hành và điều kiện bảo vệ của các chế độ nối đất trung tính (TT, TN-C, TN-S, IT) theo các tiêu chuẩn quốc tế.
  • Thiết kế, lựa chọn và phối hợp chọn lọc các khí cụ bảo vệ dòng điện so lệch dư (DDR), thiết bị chống sét và hệ thống tiếp đất an toàn.

Giáo trình tiếp cận vấn đề từ bản chất vật lý, cơ chế sinh lý học kết hợp giải tích mạch điện sự cố, gắn liền với các tiêu chuẩn kỹ thuật của Pháp và Tây Âu (tiêu chuẩn NF C 15-100, hướng dẫn UTE C15-105, tiêu chuẩn quốc tế CEI 1008). Điểm đặc thù của tài liệu là phương pháp trình bày tích hợp các bài toán định lượng chi tiết, sử dụng dữ liệu thực tế từ các nhà sản xuất thiết bị công nghiệp (như catalogue kỹ thuật của Merlin Gerin) và hệ thống phân loại sơ đồ phân phối điện tiêu chuẩn.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc tài liệu được phân chia theo hệ thống logic từ lý thuyết tác động cơ bản đến các giải pháp kỹ thuật chuyên sâu:

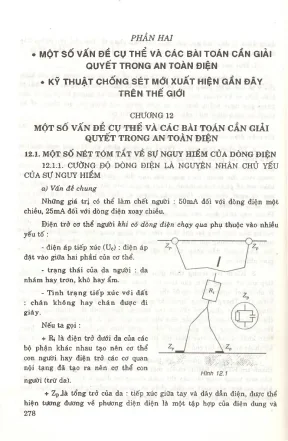

  1. Sự nguy hiểm của dòng điện và hiệu ứng sinh lý học (Chương 12, Mục 12.1): Xác định các ngưỡng dòng điện nguy hiểm (50 mA đối với dòng điện một chiều, 25 mA đối với dòng điện xoay chiều 50 Hz). Khảo sát cấu trúc tổng trở người gồm điện trở nội tạng ($R_i$) và tổng trở của da ($Z_p$), hiện tượng ngắn mạch điện dung của da khi điện áp vượt quá 80 V. Xác lập giá trị tính toán chuẩn của điện trở cơ thể người $R_c = 1000,\Omega$ trong điều kiện da ẩm ướt và chân trần, từ đó rút ra điện áp giới hạn an toàn $U_L = 24\text{ V}$. Phân tích các dải tác động sinh lý theo cường độ dòng điện: từ cảm giác đau (0,5–10 mA), co cứng cơ và khó thở (10–30 mA), tê liệt hô hấp (30–75 mA trong thời gian 25–30 giây), đến rung tim không thuận nghịch và tử vong (75 mA–1 A trong thời gian 0,1–0,3 giây).

  2. Cơ chế tiếp xúc trực tiếp và gián tiếp: Khảo sát mạng hạ thế 230/400 V có trung tính nối đất $R_n$. Mô hình hóa mạch vòng dẫn điện qua đất trong trường hợp chạm trực tiếp vào pha mang điện và chạm gián tiếp vào vỏ kim loại của thiết bị bị sự cố rò cách điện ($R_u, R_c, R_n$). Xác định điện áp tiếp xúc cho phép $U_L = 50\text{ V}$ (vùng khô ráo) và $U_L = 24\text{ V}$ (vùng ẩm ướt).

  3. Chế độ nối đất trung tính TT (Mục 12.2): Cấu hình trung tính máy biến áp nối đất $R_n$, vỏ thiết bị nối đất bảo vệ riêng $R_u$. Thiết lập điều kiện vận hành an toàn cho thiết bị đóng cắt có bảo vệ so lệch: $$R_u \times I_{\Delta n} \le U_L$$ Phân tích ưu điểm trong việc loại trừ nguy cơ hỏa hoạn (dòng rò $\ge 300\text{ mA}$) và phương pháp tính toán dòng rò sự cố $I_d$, điện áp tiếp xúc $U_c$ tại các phân xưởng công nghiệp và hộ tiêu thụ.

  4. Chế độ nối đất trung tính TN (Mục 12.3): Phân loại sơ đồ TN-C (dây PEN dùng chung) và TN-S (dây PE và dây N tách rời), tổ hợp hệ thống TNC-TNS-TT. Thiết lập điều kiện cắt sự cố ngắn mạch pha-vỏ: $Z_d \times I_f < U_c$. Ứng dụng hướng dẫn UTE C15-105 để tính toán chiều dài giới hạn của đường dây: $$L_{\text{max}} = \frac{0{,}8 \times V \times S_{\text{ph}}}{2\rho (1 + m) I_{\text{điện từ}}}$$ (trong đó $\rho = 22{,}5 \times 10^{-3},\Omega\cdot\text{mm}^2/\text{m}$ đối với đồng, $m = S_{\text{ph}} / S_n$).

  5. Chế độ nối đất trung tính IT (Mục 12.4): Cấu hình trung tính cách điện hoặc nối đất qua tổng trở lớn $Z$ (khoảng $1000,\Omega$), vỏ thiết bị nối đất $R_u$. Phân tích tính liên tục cung cấp điện khi xuất hiện sự cố chạm đất lần 1 ($I_d$ bé, $U_d \le 2{,}27\text{ V}$), vai trò của thiết bị kiểm tra cách điện liên tục, thiết bị giới hạn quá điện áp (chống sét), và cơ chế tác động của bảo vệ điện từ khi xảy ra sự cố chạm đất lần 2 (ngắn mạch giữa hai pha qua vỏ).

  6. Khí cụ điện bảo vệ so lệch dư DDR (Mục 12.5 - 12.6): Cấu tạo và nguyên lý mạch từ hình xuyến đo tổng vectơ dòng điện ($\sum \vec{I}$). Phân loại theo tiêu chuẩn CEI 1008: loại G (tác động tức thời) và loại S (có thời gian trễ chọn lọc: 50 ms, 200 ms đến 1 s). Đặc tính chống tác động nhầm do xung sét ("vây cá mập"). Nguyên tắc phối hợp chọn lọc thẳng đứng (chọn lọc tổng hợp và từng phần) thỏa mãn: $$I_{\Delta n1} / 2 > I_{\Delta n2} \quad \text{và} \quad t_{nfA} > t_{fB}$$

  7. Kỹ thuật thi công nối đất và an toàn lắp đặt (Mục 12.7 - 12.8): Xác định điện trở đất $R_u$, phân tích phân bố điện thế trong đất, bảng điện trở suất đất $\rho$ theo 17 loại địa tầng (từ bùn lầy $1-30,\Omega\cdot\text{m}$ đến đá hoa cương $100.000,\Omega\cdot\text{m}$). Quy chuẩn thi công cọc thép mạ kẽm ($\ge 2\text{ m}, \phi \ge 25\text{ mm}$), đai đồng trần ($28\text{ mm}^2$), lưới kim loại ($1\text{ m}^2$). Phân tích điện áp bước ($\Delta U$ trong phạm vi 1 m) và điện áp tiếp xúc. Quy chuẩn bố trí dây dẫn, khí cụ đóng cắt và cao độ lắp đặt ổ cắm cho căn hộ tiêu chuẩn loại T2.

Kiến thức nền tảng được xây dựng

  • Lý thuyết mạch điện sự cố: Mô hình hóa các nhánh dẫn điện, điện trở tiếp xúc giữa người - vật mang điện, chân - đất, điện trở nối đất làm việc ($R_n$) và nối đất bảo vệ ($R_u$).
  • Nguyên lý bảo vệ bảo đảm an toàn: Ứng dụng định luật Ohm và lý thuyết trường điện từ trong đất để xác định các quan hệ điện áp - dòng điện giới hạn ($U_L, I_{\Delta n}, I_d, I_c$).
  • Khung tiêu chuẩn kỹ thuật: Hệ thống chuẩn mực dựa trên tiêu chuẩn quốc tế IEC/CEI 1008, tiêu chuẩn an toàn lắp đặt điện NF C 15-100, hướng dẫn tính toán UTE C15-105 và tài liệu thiết bị hãng Merlin Gerin.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Tính toán dòng ngắn mạch, dòng rò, điện áp tiếp xúc, xác định chiều dài cực đại của đường dây $L_{\text{max}}$ để bảo đảm bảo vệ cắt tự động theo đặc tính của áptômát.
  • Kỹ năng phân tích hệ thống: So sánh, đánh giá và lựa chọn chế độ nối đất trung tính (TT, TN, IT) phù hợp với quy mô công trình (nhà dân dụng, bệnh viện, nhà máy công nghiệp).
  • Kỹ năng thiết kế và thi công thực hành: Lựa chọn tiết diện dây dẫn (Pha, Trung tính, PE), tra cứu chọn mã khí cụ DDR (loại tức thời hoặc chọn lọc loại S), tính toán số lượng cọc tiếp đất và thiết kế mặt bằng mạng điện hạ thế bảo đảm an toàn.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được xây dựng theo phương pháp tiếp cận sư phạm giải tích kết hợp mô phỏng thực nghiệm kỹ thuật. Mỗi chủ đề lý thuyết đều gắn liền với các công thức dẫn xuất toán học và các bài toán kỹ thuật mẫu có lời giải chi tiết.

Hệ thống bài tập và nghiên cứu tình huống (Case Studies)

Nội dung tích hợp các bài toán định lượng bám sát các sự cố thực tế:

  • Bài toán kiểm tra mạch điện qua bút thử: Phân tích dòng điện qua người $I_c$ khi sử dụng dụng cụ thử có điện trở $56\text{ k}\Omega$ trong các điều kiện: đứng trên nền gạch ($R_c = 2000,\Omega, U_c = 7{,}8\text{ V}$), đứng trên ghế gỗ cách điện và khi một tay chạm vào ống nước kim loại nối đất.
  • Bài toán phân tích sự cố chạm vỏ trong mạng TT: Tính toán dòng rò ($I_d = 5{,}2\text{ A}$), điện áp tiếp xúc ($U_c = 156\text{ V}$) khi thiết bị có nối đất ($R_u = 30,\Omega$), và trường hợp thiết bị không nối đất dẫn đến dòng qua người $I_c = 230\text{ mA}$ không làm tác động DDR 500 mA, gây nguy hiểm tử vong.
  • Bài toán xác định chiều dài đường dây mạng TN: Thiết lập công thức theo tiêu chuẩn UTE C15-105; kiểm tra tuyến dây $150\text{ m}$ và $200\text{ m}$ (tiết diện pha $35\text{ mm}^2$, trung tính $25\text{ mm}^2$, bảo vệ bằng áptômát điện từ $I_{\text{đt}} = 320\text{ A}$), từ đó đưa ra giải pháp tăng tiết diện dây trung tính để nâng $L_{\text{max}}$.
  • Bài toán tổng trở rò điện dung cáp ngầm mạng IT (trích tài liệu Merlin Gerin): Tính toán tổng trở điện dung $Z_c$ ở tần số 50 Hz cho tuyến cáp dài 1 km ($C = 0{,}3,\mu\text{F/km}$, $R_{\text{cđ}} = 10\text{ M}\Omega/\text{km}$), suy ra $Z \approx 3536,\Omega$ để đánh giá giới hạn chiều dài mạng IT.

Đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Tập trung vào kỹ năng giải bài toán sự cố chạm điện, phân tích đồ thị chọn lọc thời gian - dòng điện của DDR (loại G và loại S), kỹ năng tra cứu bảng thông số địa tầng để tính toán hệ thống nối đất.
  • Hướng dẫn tự học: Người học cần vẽ lại sơ đồ nguyên lý các mạch vòng khép kín của dòng sự cố, tự thiết lập các phương trình cân bằng điện áp theo định luật Kirchhoff, đối chiếu kết quả tính toán với các ngưỡng an toàn ($U_L = 24\text{ V}, 50\text{ V}$) và bảng tra cứu dòng điện định mức của áptômát.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu kết hợp các chuẩn mực kỹ thuật điện hạ thế quốc tế với thực tiễn tính toán thiết kế công trình:

  • Chuẩn hóa phân loại thiết bị bảo vệ theo CEI 1008: Trình bày chi tiết bảng đặc tính thời gian ngắt của áptômát so lệch loại G (tức thời) và loại S (chọn lọc, trễ thời gian từ 50 ms đến 1 s), xác định đường biên vùng tác động (đường cong D) và không tác động (đường cong ND) so với giới hạn an toàn của con người (đường cong P).
  • Giải quyết hiện tượng tác động ngoài ý muốn do xung sét: Phân tích nguyên nhân nhảy áptômát do quá điện áp quá độ từ sét khí quyển, giới thiệu các thiết bị bảo vệ so lệch có đặc tính chống sóng đột biến dạng "vây cá mập" ($\text{_}\cap\text{_}$) và kỹ thuật phối hợp thiết bị chống sét đặt phía hạ lưu DDR.
  • Dữ liệu kỹ thuật công nghiệp từ Merlin Gerin: Cung cấp thông số kỹ thuật thực tế của dòng áptômát DB90 bảo vệ nhánh, các bảng tra cứu mã tham khảo sản phẩm (như mã 13123 cho loại 4 cực có bảo vệ chọn lọc $500\text{ mA}$, dải chỉnh nhiệt 10–20 A; mã 13100, 13106 cho loại tức thời).
  • Bảng dữ liệu thực nghiệm địa chất: Cung cấp số liệu điện trở suất chi tiết cho 17 cấu trúc đất đá khác nhau, bao gồm đất sình lầy ($1–30,\Omega\cdot\text{m}$), than bùn, đất sét dãy Giura ($30–40,\Omega\cdot\text{m}$), đá phiến, vôi nứt, và đá hoa cương biến chất ($500–100.000,\Omega\cdot\text{m}$).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng trong đào tạo và thực hành kỹ thuật:

Nhóm đối tượng Mục đích và phương thức sử dụng Kiến thức tiên quyết cần có
Sinh viên đại học & Học viên cao học Học phần Kỹ thuật An toàn Điện, Thiết kế Hệ thống Điện, thực hiện đồ án môn học và đồ án tốt nghiệp ngành Kỹ thuật Điện, Hệ thống Điện, Tự động hóa. Lý thuyết Mạch điện, Khí cụ điện, Kỹ thuật điện đại cương, Hệ thống Cung cấp điện hạ áp.
Giảng viên chuyên ngành Sử dụng làm giáo trình giảng dạy chính, khung bài giảng chuyên đề, xây dựng ngân hàng bài tập định lượng và bài tập tình huống thực tế. Nắm vững lý thuyết trường điện từ, tiêu chuẩn IEC/CEI và quy chuẩn an toàn điện quốc gia.
Kỹ sư thiết kế, thẩm định & thi công Tài liệu tham khảo tra cứu công thức tính $L_{\text{max}}$, phối hợp bảo vệ chọn lọc DDR, lựa chọn tiết diện dây dẫn và tính toán hệ thống tiếp đất công trình. Kinh nghiệm thiết kế cơ điện (MEP), vận hành lưới điện phân phối và trạm biến áp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với học phần nào trong chương trình đào tạo?

Tài liệu phục vụ trực tiếp cho học phần Kỹ thuật An toàn Điện, đồng thời là tài liệu tham khảo bổ trợ cho các học phần Cung cấp điện, Khí cụ điện, Thiết kế mạng điện hạ thế và các đồ án môn học chuyên ngành Điện.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi nghiên cứu giáo trình?

Người học cần nắm vững kiến thức về phân tích mạch điện xoay chiều 3 pha (định luật Ohm, định luật Kirchhoff), cấu tạo và nguyên lý hoạt động của máy biến áp phân phối, áptômát, rơle nhiệt, rơle điện từ và thiết bị đóng cắt.

3. Điểm khác biệt của giáo trình so với các tài liệu an toàn lao động chung là gì?

Khác với các tài liệu an toàn lao động mang tính phổ thông, giáo trình đi sâu vào giải tích kỹ thuật định lượng, cung cấp các mô hình mạch vòng sự cố, công thức tính toán chiều dài giới hạn đường dây (tiêu chuẩn UTE C15-105) và phương pháp phối hợp chọn lọc khí cụ đóng cắt DDR theo tiêu chuẩn CEI 1008.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên nên kết hợp học lý thuyết với việc tự giải lại các bài toán mẫu ở mỗi mục (tính dòng rò $I_d$, dòng qua người $I_c$, điện áp tiếp xúc $U_c$), sau đó áp dụng vào các bài toán thiết kế mạng điện dân dụng và nhà xưởng công nghiệp.

5. Giáo trình có các chỉ dẫn tham khảo bổ trợ nào?

Tài liệu cung cấp các chỉ dẫn tham chiếu đến Phụ lục 6 (giải thích ký hiệu mạng lưới điện Tây Âu) và liên kết kiến thức phương pháp tính toán nối đất với cuốn Cung cấp điện (Nhà xuất bản Khoa học và Kỹ thuật, 1998) của cùng tác giả.

Kết luận (150 từ)

Kỹ Thuật An Toàn Điện: Những Vấn Đề Cần Giải Quyết xác lập hệ thống kiến thức giải tích toàn diện về an toàn điện hạ áp, kết hợp chặt chẽ giữa hiện tượng sinh lý học, mô hình giải tích mạch điện và các tiêu chuẩn kỹ thuật quốc tế (NF C 15-100, UTE C15-105, CEI 1008).

Lộ trình tiếp cận kiến thức của tài liệu được tổ chức chặt chẽ:

Hiệu ứng dòng điện & Ngưỡng nguy hiểm

Tài liệu là công cụ học tập và tra cứu kỹ thuật chuẩn mực, phục vụ công tác đào tạo kỹ sư điện cũng như ứng dụng trong thực tế thiết kế, thẩm định và vận hành hệ thống điện an toàn.
