Bối cảnh và vấn đề nghiên cứu

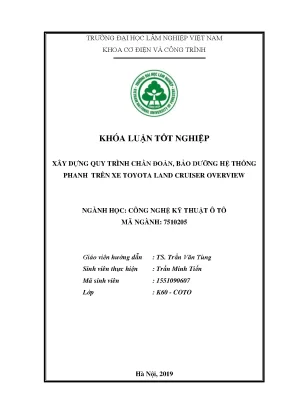

Khóa luận tốt nghiệp "Xây dựng quy trình chẩn đoán, bảo dưỡng hệ thống phanh trên xe Toyota Land Cruiser Overview" do sinh viên Trần Minh Tiến thực hiện dưới sự hướng dẫn của TS. Trần Văn Tùng tại Khoa Cơ điện và Công trình, Trường Đại học Lâm nghiệp Việt Nam (2019), thuộc ngành Công nghệ Kỹ thuật Ô tô (Mã ngành: 7510205).

Bối cảnh thực tiễn được tác giả nêu rõ xuất phát từ sự phát triển của nền công nghiệp và nhu cầu vận chuyển, đi lại ngày càng tăng tại Việt Nam. Thị trường tiêu thụ ô tô đa dạng về chủng loại, trong đó phân khúc xe chở khách và xe SUV địa hình như Toyota Land Cruiser Overview chiếm số lượng đáng kể nhờ tính thích ứng cao với điều kiện đường sá Việt Nam. Do đặc thù hoạt động trên nhiều điều kiện địa hình phức tạp, việc phát sinh hao mòn, hư hỏng ở các cụm tổng thành là tất yếu. Hệ thống phanh giữ vai trò quyết định trong việc đảm bảo an toàn chuyển động, cho phép giảm tốc độ, dừng hẳn và giữ cố định phương tiện.

Tuy nhiên, thực tế ngành dịch vụ bảo dưỡng và sửa chữa ô tô tại Việt Nam lúc bấy giờ còn tồn tại tình trạng phân tán: bên cạnh một số ít trung tâm dịch vụ chính hãng tập trung tại các đô thị lớn, phần lớn là các cơ sở tư nhân nhỏ lẻ có trình độ chuyên môn chưa đồng đều, quy trình thao tác chưa được chuẩn hóa. Do đó, yêu cầu xây dựng một quy trình kỹ thuật chuẩn xác về chẩn đoán và bảo dưỡng hệ thống phanh là vấn đề kỹ thuật cấp thiết.

Mục tiêu nghiên cứu của đề tài:

  1. Kiểm tra, đánh giá được tình trạng kỹ thuật của các thông số chính bên trong và các thông số kết cấu của hệ thống phanh.
  2. Đề xuất giải pháp, phương án kết nối kiểm tra, chẩn đoán và khắc phục hư hỏng của hệ thống phanh.

Nhiệm vụ nghiên cứu:

  1. Phân tích đặc điểm, kết cấu và nguyên lý làm việc của hệ thống phanh.
  2. Tổng hợp các phương án kết nối, kiểm tra, chẩn đoán, sửa chữa và phục hồi hệ thống phanh.
  3. Nghiên cứu và khảo sát các thông số ảnh hưởng tới hệ thống phanh.
  4. Xây dựng quy trình công nghệ chẩn đoán, bảo dưỡng và sửa chữa khắc phục hư hỏng hệ thống phanh từ thực tiễn xưởng thực hành và tài liệu kỹ thuật.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Quy trình công nghệ và hệ thống bài tập thực hành bảo dưỡng, sửa chữa các bộ phận của hệ thống phanh trên xe Toyota Land Cruiser Overview.
  • Khách thể nghiên cứu: Các hệ thống phanh thực tế tại xưởng thực hành ô tô thuộc Khoa Cơ điện và Công trình, Trường Đại học Lâm nghiệp Việt Nam.
  • Phạm vi không gian và thời gian: Đề tài được hoàn thành và bảo vệ vào tháng 5 năm 2019 tại Hà Nội.

Cơ sở lý thuyết và phương pháp

Khóa luận dựa trên nền tảng lý thuyết chẩn đoán kỹ thuật ô tô, nguyên lý thủy lực học trong hệ thống phanh dẫn động dầu có trợ lực chân không và hệ thống văn bản quy chuẩn kỹ thuật quốc gia.

1. Khung lý thuyết và khái niệm chẩn đoán, bảo dưỡng

  • Khái niệm chẩn đoán kỹ thuật: Theo Quyết định số 992/2003/QĐ-BGTVT ngày 09/04/2003 của Bộ Giao thông Vận tải, chẩn đoán kỹ thuật ô tô là công việc kiểm tra tình trạng kỹ thuật của xe, tổng thành, hệ thống bằng phương pháp không cần tháo rời, được xem là một nguyên công công nghệ trong chu trình bảo dưỡng và sửa chữa. Phương pháp này dựa trên việc đo đạc, phân tích các thông số biểu hiện gián tiếp (thông số ra) để xác định trạng thái làm việc của các chi tiết bên trong.
  • Hệ thống thông số kỹ thuật:
    • Thông số kết cấu: Hình dáng, kích thước, vị trí tương quan, độ bóng bề mặt và chất lượng lắp ghép của các chi tiết.
    • Thông số ra: Các đại lượng vật lý đặc trưng cho quá trình hoạt động (quãng đường phanh, lực phanh, gia tốc chậm dần, áp suất, mức rò rỉ, tiếng ồn).
  • Ba điều kiện bắt buộc để một thông số ra được chọn làm thông số chẩn đoán:
    1. Điều kiện đồng tính: Thông số ra biến đổi tương ứng (tỷ lệ thuận) với sự thay đổi của thông số kết cấu cần đánh giá.
    2. Điều kiện mở rộng vùng biến đổi: Độ nhạy và biên độ thay đổi của thông số ra phải lớn hơn nhiều so với độ biến thiên của thông số kết cấu.
    3. Điều kiện dễ đo và thuận tiện đo đạc: Thao tác đo kiểm phải khả thi, thuận tiện và cho kết quả chuẩn xác.
  • Bảo dưỡng kỹ thuật: Công việc dự phòng bắt buộc nhằm duy trì trạng thái làm việc ổn định của phương tiện sau một chu kỳ vận hành quy định, bao gồm bảo dưỡng thường xuyên (hàng ngày, trước/trong/sau hành trình) và bảo dưỡng định kỳ.

2. Khung pháp lý và tiêu chuẩn kỹ thuật

Tác giả hệ thống hóa và căn cứ vào các văn bản pháp luật, tiêu chuẩn ngành gồm:

  • Tiêu chuẩn an toàn kỹ thuật và bảo vệ môi trường của phương tiện giao thông cơ giới đường bộ (Bộ Giao thông Vận tải ban hành ngày 05/12/2001).
  • Nghị định số 116/2017/NĐ-CP của Chính phủ về điều kiện sản xuất, lắp ráp, nhập khẩu và kinh doanh dịch vụ bảo hành, bảo dưỡng ô tô.
  • Nghị định số 63/2016/NĐ-CP của Chính phủ về điều kiện kinh doanh dịch vụ kiểm định xe cơ giới.
  • Thông tư số 10/2009/TT-BGTVT về kiểm tra an toàn kỹ thuật và bảo vệ môi trường phương tiện giao thông cơ giới đường bộ.
  • Thông tư số 31/2011/TT-BGTVT quy định kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường xe cơ giới nhập khẩu.
  • Thông tư số 56/2012/TT-BGTVT quy định về kiểm định an toàn kỹ thuật và bảo vệ môi trường xe cơ giới.
  • Thông tư số 59/2013/TT-BGTVT quy định việc thành lập và hoạt động của Trung tâm đăng kiểm xe cơ giới.
  • Thông tư số 51/2016/TT-BGTVT hướng dẫn thực hiện Nghị định số 63/2016/NĐ-CP.
  • Thông tư số 53/2014/TT-BGTVT quy định về bảo dưỡng, sửa chữa phương tiện giao thông cơ giới đường bộ.

3. Phương pháp nghiên cứu và nguồn dữ liệu

  • Phương pháp nghiên cứu:
    • Phương pháp nghiên cứu tài liệu: Tổng hợp, phân tích các tài liệu kỹ thuật chuyên ngành, quy chuẩn quốc gia và sổ tay bảo dưỡng chính hãng.
    • Phương pháp nghiên cứu thực tiễn: Thực nghiệm thao tác kiểm tra, tháo lắp, đo đạc thông số khe hở, áp suất, hành trình bàn đạp và thử nghiệm phanh trên thiết bị thực hành tại xưởng.
  • Nguồn dữ liệu:
    • Số liệu thị trường công nghiệp ô tô từ JATO Dynamics (2017), Hiệp hội các nhà sản xuất ô tô Việt Nam - VAMA (2018), Tổng cục Hải quan (2018), cùng báo cáo sản xuất kinh doanh của Công ty Ô tô Toyota Việt Nam (TMV), Hyundai Thành Công và Ford Việt Nam.
    • Dữ liệu thực nghiệm từ trang thiết bị tại Xưởng thực hành Khoa Cơ điện và Công trình.

Nội dung chính theo từng chương

Chương 1: Tổng quan về vấn đề nghiên cứu

Chương 1 cung cấp cái nhìn toàn diện về bối cảnh phát triển của thị trường ô tô toàn cầu và Việt Nam, thực trạng ngành dịch vụ kỹ thuật, cùng tổng quan cấu tạo, nguyên lý và hư hỏng của hệ thống phanh thủy lực trên xe Toyota Land Cruiser Overview.

1. Tình hình phát triển ngành công nghệ ô tô và dịch vụ bảo dưỡng sửa chữa:

  • Thị trường thế giới: Theo JATO Dynamics, năm 2017 toàn cầu tiêu thụ 86,05 triệu xe (tăng 2,4% so với năm 2016). Phân khúc SUV chiếm ưu thế tại các thị trường lớn (Trung Quốc, Bắc Mỹ, Châu Âu). Ngành ô tô bước sang giai đoạn công nghệ 4.0 với 4 xu hướng: tự động hóa, kết nối, xe điện và chia sẻ phương tiện.
  • Thị trường Việt Nam: Giai đoạn 2011 - 2017 tăng trưởng bình quân 7,4%/năm. Năm 2018, kim ngạch nhập khẩu ô tô nguyên chiếc đạt 81,6 nghìn xe (trị giá 1,8 tỷ USD), trong đó xe từ 9 chỗ trở xuống chiếm 53.981 chiếc; chi hơn 3,5 tỷ USD nhập khẩu linh kiện phụ tùng. Doanh số toàn thị trường theo VAMA đạt 288.683 xe. TMV đạt doanh số kỷ lục 65.856 xe (tăng 11%), tỷ lệ nội địa hóa với hơn 400 chi tiết và 33 nhà cung cấp; Hyundai Thành Công đạt 63.562 xe (tăng 106%).
  • Dịch vụ bảo dưỡng: Tồn tại 2 mô hình chính gồm các cơ sở tư nhân nhỏ lẻ (chất lượng và trang thiết bị hạn chế, tay nghề chưa qua đào tạo chuẩn mực) và các trung tâm dịch vụ ủy quyền chính hãng của Toyota, Honda, Hyundai, Mazda (quy mô lớn, thiết bị hiện đại, kỹ thuật viên đào tạo bài bản nhưng số lượng còn hạn chế).

2. Tổng quan hệ thống phanh thủy lực xe Toyota Land Cruiser Overview:

  • Cấu tạo: Bao gồm bàn đạp phanh, bầu trợ lực phanh chân không, xi lanh phanh chính (tổng phanh), bình chứa dầu phanh, đường ống dẫn dầu thủy lực (ống cứng và ống mềm), cơ cấu phanh trước (phanh đĩa), cơ cấu phanh sau và bộ điều hòa lực phanh. Hệ thống truyền năng lượng tĩnh với dải áp suất cực đại từ 60 bar đến 120 bar.
  • Nguyên lý làm việc: Dựa trên ma sát giữa phần tử quay (đĩa phanh, trống phanh) và phần tử cố định (má phanh). Khi người lái tác dụng lực lên bàn đạp phanh qua cán đẩy piston xi lanh chính nén dầu thủy lực qua hệ thống đường ống đến các xi lanh bánh xe; áp suất dầu đẩy piston ép má phanh vào bề mặt ma sát tạo mô men hãm. Khi nhả bàn đạp, áp suất giảm, lò xo hồi vị đưa má phanh và piston về vị trí ban đầu, dầu hồi về xi lanh chính và bình chứa.

3. Các dạng hư hỏng và biểu hiện kỹ thuật của hệ thống phanh:

  • Hư hỏng cơ cấu phanh: Mòn má phanh và đĩa phanh; bề mặt ma sát bị dính dầu mỡ, nước làm suy giảm hệ số ma sát; bó kẹt má phanh do hỏng lò xo hồi vị hoặc biến dạng cơ khí; mòn không đều làm xe bị lệch hướng khi phanh gấp.
  • Hư hỏng hệ thống dẫn động và trợ lực: Thiếu dầu phanh, dầu phanh lẫn nước hoặc bọt khí; rò rỉ tại cupen, gioăng phớt xi lanh chính và xi lanh con; ống dẫn bị tắc, bẹp, nứt vỡ; hư hỏng màng cao su, van điều khiển hoặc mất chân không tại bầu trợ lực.
  • Biểu hiện hư hỏng thực tế: Phanh không ăn, phanh bị giật, phanh ăn không đều giữa các bánh xe, phanh bị bó, có tiếng kêu lạ trong cơ cấu phanh, mức dầu phanh trong bình chứa sụt giảm bất thường.

Chương 2: Cơ sở lý luận của đề tài

Chương 2 thiết lập cơ sở pháp lý và tiêu chuẩn công nghệ cho hoạt động kiểm định, chẩn đoán và bảo dưỡng ô tô.

1. Cơ sở lý luận chẩn đoán và bảo dưỡng kỹ thuật:

  • Trình bày chi tiết định nghĩa và ý nghĩa kinh tế - kỹ thuật của công tác chẩn đoán theo Quyết định số 992/2003/QĐ-BGTVT (kéo dài tuổi thọ chi tiết, giảm chi phí sửa chữa, tiết kiệm nhiên liệu, giảm giờ công lao động).
  • Phân tích mối quan hệ giữa thông số kết cấu và thông số ra, làm rõ 3 điều kiện kỹ thuật (đồng tính, mở rộng vùng biến đổi, dễ đo lường) để lựa chọn thông số chẩn đoán.
  • Phân định hai cấp độ bảo dưỡng: Bảo dưỡng thường xuyên và Bảo dưỡng định kỳ.

2. Tổng hợp các văn bản quy phạm pháp luật:

  • Nghị định 63/2016/NĐ-CP và Thông tư 51/2016/TT-BGTVT: Quy định điều kiện kinh doanh dịch vụ kiểm định xe cơ giới về mặt bằng xưởng, trang thiết bị kiểm tra, trình độ đăng kiểm viên, cơ sở dữ liệu và yêu cầu áp dụng hệ thống quản lý chất lượng ISO 9001 sau 18 tháng thành lập.
  • Thông tư 10/2009/TT-BGTVT & Thông tư 56/2012/TT-BGTVT: Quy định cụ thể các hạng mục kiểm định an toàn kỹ thuật phương tiện, trong đó hệ thống phanh phải kiểm tra trạng thái dẫn động, đồng hồ áp suất, hiệu quả làm việc của phanh chính và phanh đỗ.
  • Thông tư 31/2011/TT-BGTVT: Tiêu chuẩn kiểm tra an toàn kỹ thuật phanh xe nhập khẩu (yêu cầu đối với hệ thống phanh dầu: sau không quá 2 lần đạp phanh thì hệ thống phanh phải phát huy tác dụng).
  • Thông tư 59/2013/TT-BGTVT: Quy định trách nhiệm của trung tâm đăng kiểm trong việc duy trì độ chính xác của thiết bị đo và lưu trữ dữ liệu kiểm định.
  • Thông tư 53/2014/TT-BGTVT: Quy định chi tiết nội dung bảo dưỡng thường xuyên (trước khi khởi động, sau khi khởi động, trong khi vận hành và sau khi kết thúc hành trình) cùng chế độ bảo hành dịch vụ bảo dưỡng định kỳ/sửa chữa (thời hạn bảo hành tối thiểu 02 tháng hoặc 1.500 km xe chạy).

3. Nội dung công tác chẩn đoán, bảo dưỡng hệ thống phanh: Quy định các bước kiểm tra ở cả trạng thái tĩnh (động cơ không nổ máy) và trạng thái động (nổ máy, xe chuyển động hoặc thử trên băng thử), tập trung vào: kiểm tra mức và chất lượng dầu phanh; kiểm tra độ kín khít các đầu nối và đường ống; kiểm tra hoạt động của bầu trợ lực chân không; đo khe hở má phanh - đĩa phanh; kiểm tra hành trình tự do và dự trữ của bàn đạp phanh; kiểm tra hành trình tay phanh và đánh giá tổng thể hiệu quả phanh.

Chương 3: Xây dựng quy trình chẩn đoán, bảo dưỡng kỹ thuật hệ thống phanh trên xe Toyota Land Cruiser Overview

Chương 3 là phần trọng tâm ứng dụng của khóa luận, thiết lập quy trình công nghệ chi tiết từ việc lựa chọn thông số chẩn đoán đến các thao tác thực hiện kiểm tra và bảo dưỡng.

1. Xác định các thông số chẩn đoán hệ thống phanh: Dựa trên phân tích hư hỏng, tác giả lựa chọn các thông số ra chủ yếu làm thông số chẩn đoán:

  • Quãng đường phanh ($S_p$) và thời gian phanh ($t_p$).
  • Gia tốc chậm dần cực đại ($J_{p\max}$).
  • Độ lệch góc của quỹ đạo chuyển động khi phanh ($\le 8^\circ$).
  • Sai lệch lực phanh giữa hai bánh trên cùng một trục ($K_{SL}$).
  • Tổng lực phanh toàn bộ xe ($K_P$).
  • Hành trình tự do và khoảng dự trữ hành trình của bàn đạp phanh.
  • Lực tác dụng lên bàn đạp phanh và cần phanh tay.

2. Sơ đồ quy trình chẩn đoán kỹ thuật: Quy trình chẩn đoán gồm 6 bước tuần tự:

  • Bước 1: Công tác chuẩn bị (Vệ sinh sơ bộ, chuẩn bị dụng cụ đo kiểm, đưa xe vào vị trí kiểm tra).
  • Bước 2: Kiểm tra dẫn động phanh (Kiểm tra trục xoay, tình trạng bàn đạp phanh, hành trình tự do; kiểm tra cần điều khiển phanh tay, van điều khiển; kiểm tra độ kín khít và biến dạng của đường ống cứng, ống mềm, dây cáp, thanh kéo).
  • Bước 3: Kiểm tra tổng phanh và bình chứa môi chất (Kiểm tra xi lanh chính, bình chứa dầu, độ kín khít của nắp, kiểm tra hoạt động trợ lực chân không, mức và chất lượng dầu phanh).
  • Bước 4: Kiểm tra sự làm việc và hiệu quả phanh chính (Kiểm tra sự làm việc chung, đo đạc hiệu quả phanh trên băng thử con lăn và kiểm tra phanh trên đường thực tế).
  • Bước 5: Kiểm tra sự làm việc và hiệu quả hệ thống phanh tay (Kiểm tra cơ cấu cóc hãm, hành trình kéo tay phanh, hiệu quả giữ xe trên dốc hoặc trên băng thử).
  • Bước 6: Hoàn thiện hồ sơ, đánh giá và bàn giao.

3. Phương pháp thao tác và tiêu chí loại trừ (không đạt yêu cầu):

  • Kiểm tra bàn đạp phanh: Dùng tay lay lắc và đạp/nhả bàn đạp kết hợp thước đo. Không đạt khi: thiếu chi tiết kẹp chặt/phòng lỏng, trục xoay bị rơ kẹt, bàn đạp cong vênh, không tự trả về vị trí ban đầu, mất hành trình tự do hoặc mất khoảng dự trữ hành trình.
  • Kiểm tra đường ống dẫn dầu: Quan sát và dùng tay lay lắc khi hệ thống có áp suất. Không đạt khi: ống lắp sai vị trí, cọ sát vào chi tiết khác, ống cứng bị mọt gỉ nứt móp, ống mềm bị phồng rộp vặn xoắn hoặc rò rỉ dầu tại các cút nối.
  • Kiểm tra xi lanh phanh chính và trợ lực: Quan sát sự sụt giảm mức dầu, rò rỉ tại thân xi lanh, kiểm tra hoạt động của van một chiều và màng chân không.
  • Kiểm tra hiệu quả trên băng thử: Xe không tải, nổ máy ở số 0, đạp phanh đều đến hết hành trình để ghi nhận lực phanh và hệ số sai lệch $K_{SL}$.

Kết quả và đóng góp

1. Bảng số liệu tiêu chuẩn đánh giá hiệu quả phanh

Khóa luận tổng hợp các định mức kỹ thuật bắt buộc theo Tiêu chuẩn ngành của Bộ Giao thông Vận tải làm căn cứ kết luận tình trạng hệ thống phanh:

Phân nhóm phương tiện Quãng đường phanh $S_p$ (m) Gia tốc chậm dần lớn nhất $J_{p\max}$ ($\text{m/s}^2$) Điều kiện thử nghiệm trên đường
Nhóm 1: Ô tô con, kể cả ô tô chuyên dùng đến 09 chỗ (gồm Toyota Land Cruiser) $\le 7,2$ $\ge 5,8$ Mặt đường bê tông nhựa hoặc xi măng bằng phẳng, khô, hệ số bám $\varphi \ge 0,6$; thử không tải ở vận tốc $v_0 = 30\text{ km/h}$.
Nhóm 2: Ô tô tải toàn bộ $\le 8.000\text{ kg}$, ô tô khách $> 9$ chỗ có chiều dài $\le 7,5\text{ m}$ $\le 9,5$ $\ge 5,0$ Tương tự nhóm 1 ($v_0 = 30\text{ km/h}$, $\varphi \ge 0,6$).
Nhóm 3: Ô tô/đoàn ô tô toàn bộ $> 8.000\text{ kg}$, ô tô khách $> 9$ chỗ có chiều dài $> 7,5\text{ m}$ $\le 11,0$ $\ge 4,2$ Tương tự nhóm 1 ($v_0 = 30\text{ km/h}$, $\varphi \ge 0,6$).

Các chỉ tiêu kỹ thuật bổ trợ theo tiêu chuẩn:

  • Quỹ đạo chuyển động khi phanh trên đường: Không lệch quá $8^\circ$ so với hướng chuyển động ban đầu và nằm trọn trong hành lang rộng $3,50\text{ m}$.
  • Hiệu quả phanh trên băng thử (chế độ không tải):
    • Tổng lực phanh toàn bộ: $K_P \ge 50%$ trọng lượng không tải $G_0$ của xe.
    • Hệ số sai lệch lực phanh trên cùng một trục: $$K_{SL} = \frac{P_{F\text{ lớn}} - P_{F\text{ nhỏ}}}{P_{F\text{ lớn}}} \times 100% \le 25%$$
  • Hiệu quả phanh dừng (phanh tay): Giữ xe đứng yên trên dốc $20%$ hoặc đạt tổng lực phanh $P_{Ft} \ge 16% G_0$ khi đo trên băng thử; quãng đường phanh dừng khi thử trên đường ở vận tốc $15\text{ km/h}$ không lớn hơn $6\text{ m}$.
  • Áp suất dầu làm việc tối đa: Đạt từ $60\text{ bar}$ đến $120\text{ bar}$.
  • Quy chuẩn thời hạn bảo hành sau sửa chữa/bảo dưỡng (theo Thông tư 53/2014/TT-BGTVT): Tối thiểu 02 tháng hoặc 1.500 km xe chạy.

2. Giải pháp và kiến nghị của tác giả

  • Đề xuất áp dụng chuẩn hóa quy trình chẩn đoán 6 bước và quy trình bảo dưỡng kỹ thuật cơ cấu phanh đĩa/tang trống cho dòng xe Toyota Land Cruiser Overview tại các cơ sở sửa chữa và xưởng đào tạo.
  • Kiến nghị các cơ sở dịch vụ kỹ thuật cần trang bị đầy đủ dụng cụ đo kiểm chuyên dụng (thước đo khe hở má phanh, thiết bị thay dầu phanh chuyên dụng, băng thử phanh con lăn) nhằm thay thế phương pháp cảm quan thủ công.
  • Thực hiện nghiêm ngặt việc lập biên bản nghiệm thu trước/sau bảo dưỡng và tuân thủ các quy định bảo hành chất lượng dịch vụ theo quy chuẩn của Bộ Giao thông Vận tải.

3. Đóng góp của đề tài

Tác giả đã hệ thống hóa toàn diện cơ sở pháp lý và tiêu chuẩn kỹ thuật kiểm định an toàn phương tiện tại Việt Nam gắn liền với đặc điểm kết cấu của hệ thống phanh thủy lực trên dòng xe Toyota Land Cruiser Overview. Khóa luận xây dựng được tài liệu hướng dẫn công nghệ chẩn đoán logic, có tính ứng dụng trực tiếp phục vụ công tác giảng dạy thực hành tại Khoa Cơ điện và Công trình cũng như làm tài liệu tham khảo cho kỹ thuật viên sửa chữa ô tô.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Đề tài tập trung nghiên cứu trên hệ thống phanh dẫn động thủy lực trợ lực chân không cơ bản trên dòng xe Toyota Land Cruiser Overview tại xưởng thực hành của Khoa. Nội dung văn bản chưa đi sâu vào việc chẩn đoán các hệ thống điều khiển phanh điện tử tích hợp phức tạp (như hệ thống chống bó cứng phanh ABS, phân phối lực phanh điện tử EBD, hay cân bằng điện tử ESP) thông qua thiết bị quét lỗi chuyên dụng (OBD-II).
  • Hướng nghiên cứu tiếp: Mở rộng nghiên cứu quy trình chẩn đoán các hệ thống an toàn chủ động điều khiển điện tử trên các thế hệ xe hiện đại hơn; kết hợp ứng dụng các thiết bị chẩn đoán điện tử và phần mềm chuyên hãng trong việc kiểm tra mã lỗi và dữ liệu động của hệ thống phanh.

Giá trị tham khảo

Tài liệu là nguồn tham khảo hữu ích cho:

  • Sinh viên ngành Công nghệ Kỹ thuật Ô tô (Mã ngành: 7510205): Sử dụng làm tài liệu học tập, tra cứu nguyên lý kết cấu, các dạng hư hỏng thường gặp và các bước thực hành quy trình chẩn đoán, bảo dưỡng hệ thống phanh thủy lực.
  • Giảng viên và kỹ thuật viên xưởng thực hành: Sử dụng làm tài liệu hướng dẫn bài tập thực hành, xây dựng giáo trình giảng dạy chuyên đề bảo dưỡng khung gầm ô tô.
  • Kỹ thuật viên tại các xưởng dịch vụ và trạm đăng kiểm: Tham khảo hệ thống bảng biểu tiêu chuẩn kỹ thuật đánh giá hiệu quả phanh trên đường, trên băng thử con lăn và hệ thống văn bản quy phạm pháp luật (Nghị định 63, Thông tư 10, Thông tư 53) để thực hiện kiểm định và nghiệm thu chất lượng dịch vụ.

Câu hỏi thường gặp

1. Tiêu chuẩn đánh giá hiệu quả phanh chính đối với xe ô tô con đến 09 chỗ khi thử nghiệm trên đường được quy định như thế nào?

Theo quy định của Bộ Giao thông Vận tải trích dẫn trong khóa luận, khi thử trên mặt đường bê tông nhựa/xi măng bằng phẳng, khô ráo có hệ số bám $\varphi \ge 0,6$ ở vận tốc $30\text{ km/h}$ (chế độ không tải), xe con đến 9 chỗ phải đạt quãng đường phanh $S_p \le 7,2\text{ m}$, gia tốc chậm dần cực đại $J_{p\max} \ge 5,8\text{ m/s}^2$, độ lệch quỹ đạo không quá $8^\circ$ và xe dừng hoàn toàn trong hành lang $3,50\text{ m}$.

2. Khóa luận nêu ra những điều kiện nào để một thông số ra được chọn làm thông số chẩn đoán kỹ thuật?

Tác giả nêu rõ 3 điều kiện đồng thời:

  1. Điều kiện đồng tính: Thông số ra phải tỷ lệ thuận hoặc tương ứng với sự biến đổi của thông số kết cấu.
  2. Điều kiện mở rộng vùng biến đổi: Sự thay đổi của thông số ra phải đủ lớn và nhạy hơn nhiều so với biến đổi của thông số kết cấu.
  3. Điều kiện dễ đo và thuận tiện đo đạc: Thao tác đo lường thông số phải thực hiện được thuận tiện, dễ lấy kết quả chuẩn xác.

3. Công thức và tiêu chuẩn giới hạn của hệ số sai lệch lực phanh giữa hai bánh trên cùng một trục ($K_{SL}$) khi kiểm tra trên băng thử là gì?

Hệ số sai lệch lực phanh trên một trục được tính theo công thức: $$K_{SL} = \frac{P_{F\text{ lớn}} - P_{F\text{ nhỏ}}}{P_{F\text{ lớn}}} \times 100%$$ Theo tiêu chuẩn kỹ thuật, giá trị $K_{SL}$ không được vượt quá $25%$.

4. Quy định về thời hạn bảo hành chất lượng dịch vụ sau bảo dưỡng định kỳ và sửa chữa xe cơ giới theo Thông tư 53/2014/TT-BGTVT được nêu ra sao?

Cơ sở bảo dưỡng, sửa chữa phải lập biên bản giao xe và chịu trách nhiệm bảo hành nội dung công việc với thời hạn không được nhỏ hơn 02 tháng hoặc 1.500 km xe chạy tùy theo điều kiện nào đến trước, tính từ thời điểm giao xe xuất xưởng.

5. Dải áp suất làm việc tĩnh cực đại trong hệ thống phanh thủy lực xe Toyota Land Cruiser Overview là bao nhiêu?

Theo công bố trong phần cấu tạo và nguyên lý của khóa luận, hệ thống phanh thủy lực sử dụng phương pháp truyền năng lượng tĩnh với áp suất làm việc lớn nhất nằm trong khoảng từ $60\text{ bar}$ đến $120\text{ bar}$.

Kết luận

Khóa luận tốt nghiệp của sinh viên Trần Minh Tiến đã giải quyết hoàn chỉnh mục tiêu xây dựng quy trình công nghệ chẩn đoán và bảo dưỡng kỹ thuật hệ thống phanh thủy lực trợ lực chân không trên xe Toyota Land Cruiser Overview. Bằng phương pháp nghiên cứu tài liệu kết hợp thực hành thực tế, đề tài đã hệ thống hóa đầy đủ các tiêu chuẩn kỹ thuật, cơ sở pháp lý và thiết lập được sơ đồ 6 bước kiểm tra với các tiêu chí định lượng chuẩn xác. Công trình đóng vai trò như một tài liệu kỹ thuật có giá trị tham khảo rõ ràng cho công tác đào tạo thực hành ngành Công nghệ Kỹ thuật Ô tô và hoạt động sửa chữa tại các cơ sở dịch vụ ô tô.
