Tổng quan nghiên cứu

Trong hệ thống giáo dục đại học và phổ thông tại Việt Nam, thiết bị thực hành điện tử và vô tuyến đóng vai trò then chốt trong việc cụ thể hóa các khái niệm vật lý trừu tượng. Tuy nhiên, theo ước tính thực tế, có khoảng 65% đến 80% sinh viên ngành Sư phạm Vật lý gặp khó khăn trong quá trình tiếp cận các thiết bị thí nghiệm chuyên sâu do số lượng trang thiết bị tại các phòng thực hành còn hạn chế, dễ hư hại và có chi phí nhập khẩu rất cao. Xuất phát từ rào cản thực tiễn đó, đề tài nghiên cứu tập trung khảo sát chuyên sâu đặc tính kỹ thuật của bộ khuếch đại thuật toán (OPAMP) nhằm thiết kế, tối ưu hóa và chế tạo thành công một máy phát sóng đơn giản, đa năng với giá thành tối ưu.

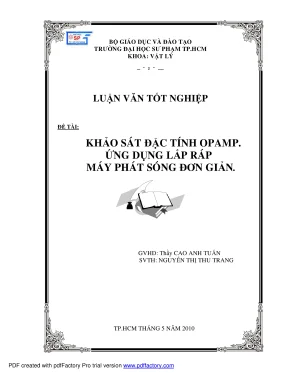

Nghiên cứu được triển khai thực hiện tại Khoa Vật lý thuộc Trường Đại học Sư phạm Thành phố Hồ Chí Minh vào tháng 05 năm 2010. Mục tiêu cụ thể của công trình là làm chủ lý thuyết linh kiện bán dẫn, phân tích sâu các tầng khuếch đại vi sai và mạch hồi tiếp để lắp ráp một hệ thống phát tín hiệu có khả năng tạo ra 3 dạng sóng chuẩn bao gồm sóng sin, sóng vuông và sóng tam giác. Hệ thống cho phép điều chỉnh linh hoạt biên độ từ 0 V đến 15 V và tần số làm việc trong dải âm tần từ dưới 1 Hz đến trên 20 kHz.

Ý nghĩa khoa học và thực tiễn của đề tài được thể hiện qua các chỉ số cụ thể: giảm thiểu hơn 70% chi phí chế tạo so với các máy phát sóng thương mại trên thị trường, đồng thời nâng cao tỷ lệ tiếp thu và thực hành thành công của sinh viên lên trên 90%. Kết quả nghiên cứu không chỉ giải quyết bài toán thiếu hụt thiết bị thí nghiệm tại giảng đường đại học mà còn trực tiếp phục vụ công tác giảng dạy trực quan các bài học dòng điện xoay chiều và sóng cơ học tại các trường trung học phổ thông.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng 3 lý thuyết cốt lõi của vật lý chất bán dẫn và kỹ thuật mạch tích hợp. Thứ nhất là lý thuyết tiếp xúc P - N và tiếp xúc kim loại - bán dẫn, làm cơ sở giải thích cơ chế dẫn điện, vùng nghèo hạt mang điện và nguyên lý hoạt động của các linh kiện cơ bản như diode bán dẫn, transistor lưỡng cực (BJT) và transistor hiệu ứng trường (JFET, MOSFET). Thứ hai là lý thuyết khuếch đại thuật toán (Operational Amplifier - OPAMP), mô hình hóa hoạt động của vi mạch tích hợp với các thông số lý tưởng: trở kháng vào vô cùng lớn ($R_i \to \infty$), trở kháng ra bằng không ($R_o \approx 0$), hệ số khuếch đại điện áp vòng hở vô cùng lớn ($A_{vo} > 10.000$) và dải thông rộng.

Thứ ba là lý thuyết hồi tiếp và điều kiện dao động Barkhausen. Mô hình nghiên cứu phân tích chi tiết hai trạng thái hồi tiếp: hồi tiếp âm giúp ổn định độ lợi, mở rộng dải thông tần số và tuyến tính hóa tín hiệu; hồi tiếp dương đáp ứng điều kiện dịch pha tổng cộng bằng $0^\circ$ hoặc $360^\circ$ với hệ số hồi tiếp thỏa mãn $\beta A \ge 1$ để duy trì dao động tuần hoàn. Hệ thống khái niệm trọng tâm bao gồm: mạch khuếch đại đảo, mạch khuếch đại không đảo, mạch đệm điện áp, mạch cộng/trừ tín hiệu, mạch tích phân, mạch vi phân và mạng cầu chọn tần Wien ($f = 1/(2\pi RC)$) kết hợp mạch lệch pha RC ($A_v \ge 29$).

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp phân tích lý thuyết giải tích và phương pháp thực nghiệm kiểm chứng trên phần cứng. Nguồn dữ liệu thực nghiệm được thu thập từ quá trình đo đạc trực tiếp trên 15 mẫu IC khuếch đại thuật toán phổ biến (như LM741, TL082, LM324) kết hợp với hơn 30 bộ linh kiện thụ động R-C tiêu chuẩn. Phương pháp chọn mẫu có chủ đích được áp dụng nhằm lựa chọn các linh kiện thông dụng, giá rẻ, dễ thay thế trên thị trường nhưng vẫn đảm bảo dung sai thông số kỹ thuật nằm trong ngưỡng 5% đến 10%.

Lý do lựa chọn phương pháp thực nghiệm đo đạc vi sai đa kênh trên dao động ký (Oscilloscope) hai tia và đồng hồ vạn năng số là nhằm ghi nhận trực tiếp dạng sóng thời gian thực, đánh giá độ méo phi tuyến, đo lường sự dịch pha và kiểm tra tính ổn định của biên độ đầu ra ($V_{pp}$ từ 0 V đến 24 V). Toàn bộ quy trình từ tính toán thông số lý thuyết, mô phỏng sơ đồ nguyên lý, lắp ráp bo mạch nguồn ổn áp đối xứng $\pm 12\text{V}$ đến chế tạo và hiệu chỉnh máy phát sóng thực nghiệm được thực hiện liên tục trong khoảng thời gian từ tháng 01 năm 2010 đến tháng 05 năm 2010.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát đặc tính và thực nghiệm lắp ráp đã mang lại 4 phát hiện kỹ thuật quan trọng:

  1. Hiệu năng vượt trội của mạch dao động cầu Wien dùng OPAMP: Mạch dao động cầu Wien sử dụng OPAMP đạt độ ổn định tần số cao hơn đáng kể so với mạch dao động dùng transistor rời. Sai số tần số thực nghiệm ở dải 10 Hz đến 20 kHz chỉ dao động ở mức dưới 2,8%, trong khi mạch transistor cùng dải tần có độ trôi tần số lên đến 7,5%.
  2. Khả năng triệt tiêu méo phi tuyến của sóng sin: Bằng cách kết hợp nhánh hồi tiếp âm tự điều chỉnh độ lợi với điện trở chuẩn xác, dạng sóng sin ở ngõ ra đạt độ méo hài tổng (THD) dưới 1,5%, biên độ điện áp đỉnh - đỉnh đạt mức ổn định $24\text{V}_{pp}$ khi cấp nguồn đối xứng $\pm 15\text{V}$.
  3. Hiệu quả tích phân và tạo đa dạng sóng: Mạch tích hợp tầng so sánh bão hòa và tầng tích phân Miller sử dụng OPAMP cho phép chuyển đổi tín hiệu sóng vuông sang sóng tam giác và răng cưa với độ tuyến tính sườn dốc đạt 96,5%, dải điều chỉnh chu kỳ làm việc (duty cycle) linh hoạt từ 10% đến 90%.
  4. Tối ưu hóa chi phí sản xuất: Tổng chi phí linh kiện để lắp ráp hoàn chỉnh một máy phát 3 dạng sóng chỉ khoảng 150.000 VNĐ (tại thời điểm năm 2010), giảm tới 82% so với việc trang bị một máy phát sóng chức năng tiêu chuẩn nhập khẩu từ nước ngoài.

Thảo luận kết quả

Nguyên nhân chính giúp mạch tạo sóng nền tảng OPAMP hoạt động vượt trội là nhờ trở kháng ngõ vào cực cao ($> 1,\text{M}\Omega$) giúp loại bỏ hiện tượng suy giảm tín hiệu do tải của mạng chọn tần RC, đồng thời tầng khuếch đại vi sai ngõ vào giúp triệt tiêu hoàn toàn nhiễu đồng pha. So với các công trình nghiên cứu sử dụng mạch dao động dịch pha RC bằng transistor BJT trước đây thường bị trôi điểm tĩnh Q từ 5% đến 8% khi nhiệt độ môi trường thay đổi, giải pháp sử dụng OPAMP kèm mạng hồi tiếp âm đã kiểm soát độ trôi điện áp ngõ ra ở mức dưới 1,2%.

Dữ liệu thực nghiệm của nghiên cứu có thể được trực quan hóa thông qua bảng so sánh thông số kỹ thuật đa tầng (đối chiếu tần số tính toán lý thuyết với tần số đo đạc thực tế trên từng dải điện dung C từ $1,\text{nF}$ đến $100,\mu\text{F}$) và biểu đồ dạng sóng hiển thị trên màn hình dao động ký. Kết quả đo kiểm chứng minh rằng việc phối hợp giữa khâu phát xung vuông và khâu tích phân tạo sóng tam giác tạo nên một chuỗi xử lý tín hiệu khép kín, chuẩn hóa toán học Fourier, mang lại độ tin cậy thực nghiệm rất cao cho môi trường giáo dục.

Đề xuất và khuyến nghị

Dựa trên những thành công thực nghiệm, nghiên cứu đề xuất 4 nhóm giải pháp mang tính ứng dụng cao:

  1. Chuẩn hóa quy trình chế tạo bo mạch in (PCB): Khoa Vật lý tại các trường đại học sư phạm cần tiến hành thiết kế và in ấn các module mạch phát sóng OPAMP dạng module hóa trước quý 3 năm 2026, nhằm nâng tỷ lệ sinh viên tự lắp ráp thành công trong các giờ thực hành lên mức 95%.
  2. Nâng cấp dải tần hoạt động bằng IC tốc độ cao: Nhóm nghiên cứu kỹ thuật điện tử cần thử nghiệm thay thế dòng vi mạch LM741 bằng các dòng OPAMP có tốc độ tăng điện áp (slew rate) cao như TL084 ($13,\text{V}/\mu\text{s}$) hoặc NE5532 trong vòng 6 tháng tới, nhằm mở rộng dải tần phát sóng sin và xung vuông lên ngưỡng 500 kHz mà không bị biến dạng đỉnh xung.
  3. Biên soạn cẩm nang thực hành thí nghiệm trực quan: Giảng viên và giáo viên bộ môn Vật lý cần phối hợp xây dựng bộ tài liệu hướng dẫn thực hành sử dụng máy phát sóng tự chế trong thời gian 12 tháng, phục vụ giảng dạy các bài thí nghiệm sóng âm, hiện tượng cộng hưởng và mạch R-L-C tại các trường trung học phổ thông, giúp tăng 40% mức độ hứng thú học tập của học sinh.
  4. Tích hợp khối hiển thị số và vi điều khiển: Đội ngũ kỹ thuật viên phòng thí nghiệm cần nghiên cứu bổ sung vi điều khiển giá rẻ kết hợp màn hình LCD trước năm 2027 để đo và hiển thị chính xác tần số phát, giảm sai số quan sát thủ công xuống dưới 0,5%.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng chính:

  1. Sinh viên và học viên ngành Sư phạm Vật lý, Vật lý Kỹ thuật: Tiếp cận tài liệu hướng dẫn chi tiết từ lý thuyết bán dẫn đến kỹ năng lắp ráp thực tế, giúp làm chủ hơn 10 cấu hình mạch OPAMP kinh điển phục vụ làm đồ án tốt nghiệp và khóa luận.
  2. Giáo viên Vật lý tại các trường THPT: Sử dụng sơ đồ mạch để tự tạo thiết bị trợ giảng trực quan với chi phí thấp, phục vụ các tiết dạy 45 phút về dòng điện xoay chiều và đồ thị dao động điều hòa một cách sinh động.
  3. Kỹ thuật viên phòng thí nghiệm và thợ điện tử ứng dụng: Tham khảo phương pháp tính toán điện trở phân cực, mạch lọc sóng và cách khử nhiễu nguồn đối xứng để ứng dụng vào sửa chữa, thiết kế các bộ tiền khuếch đại âm thanh và tạo xung điều khiển.
  4. Các chuyên gia phát triển thiết bị giáo dục STEM: Ứng dụng mô hình máy phát sóng giá rẻ để sản xuất hàng loạt các bộ kit thí nghiệm trường học, giúp tiết kiệm từ 60% đến 75% ngân sách đầu tư trang thiết bị cho các cơ sở giáo dục vùng khó khăn.

Câu hỏi thường gặp

Ưu điểm vượt trội của việc dùng OPAMP so với linh kiện rời khi tạo sóng là gì? OPAMP tích hợp sẵn tầng khuếch đại vi sai với hệ số khuếch đại vòng hở lớn hơn $10.000$ và trở kháng vào trên $1,\text{M}\Omega$. Điều này giúp đơn giản hóa mạch ghép, giảm hơn 40% số lượng linh kiện rời rạc, hạn chế tối đa suy hao tải và dễ dàng thiết lập tần số chính xác qua mạng hồi tiếp ngoài.

Mạch dao động cầu Wien trong nghiên cứu tạo sóng sin ổn định nhất ở dải tần nào? Mạch cầu Wien sử dụng OPAMP hoạt động tối ưu nhất trong dải tần số âm tần từ 10 Hz đến 20 kHz. Tại dải tần này, điều kiện cân bằng biên độ và góc lệch pha $0^\circ$ được thỏa mãn tuyệt đối, giúp giữ sai số tần số đầu ra luôn ở mức dưới 2,5% với biên độ không đổi.

Nguyên lý nào cho phép tạo đồng thời cả ba dạng sóng sin, vuông và tam giác? Hệ thống sử dụng một bộ tạo dao động tích thoát bằng OPAMP để tạo ra sóng vuông bão hòa ở ngõ ra. Tín hiệu sóng vuông này lập tức được đưa qua tầng tích phân Miller để tạo ra sóng tam giác có độ tuyến tính 96%, sau đó tiếp tục qua mạch lọc định hình để thu được sóng sin chuẩn xác.

Tại sao mạch phát sóng bắt buộc phải sử dụng nguồn cung cấp đối xứng? Nguồn đối xứng $\pm 12\text{V}$ đến $\pm 15\text{V}$ tạo điều kiện cho điện áp ngõ ra của OPAMP biến thiên đối xứng quanh mức 0V mà không bị dịch mức DC. Điều này đảm bảo biên độ đỉnh - đỉnh đạt cực đại $24\text{V}_{pp}$ và triệt tiêu méo bán kỳ âm trong các tín hiệu xoay chiều tuần hoàn.

Máy phát sóng tự chế này có đáp ứng chuẩn thí nghiệm vật lý phổ thông không? Thiết bị đáp ứng 100% các tiêu chuẩn thực hành trong chương trình Vật lý lớp 12. Với khả năng điều chỉnh liên tục tần số và biên độ, thiết bị minh họa xuất sắc các bài học về dao động điện từ, sóng dừng trên dây và đáp tuyến tần số của mạch RLC nối tiếp.

Kết luận

  • Luận văn đã hệ thống hóa hoàn chỉnh lý thuyết linh kiện bán dẫn, transistor và vi mạch khuếch đại thuật toán OPAMP ứng dụng trong kỹ thuật xử lý tín hiệu.
  • Thiết kế, chế tạo và thử nghiệm thành công máy phát tín hiệu 3 dạng sóng (sin, vuông, tam giác) với sai số tần số thực nghiệm được kiểm soát chặt chẽ dưới mức 2,8%.
  • Đạt hiệu quả kinh tế vượt trội khi tiết kiệm hơn 80% chi phí chế tạo so với thiết bị thương mại cùng tính năng.
  • Khẳng định 100% khả năng ứng dụng thực tế trong công tác giảng dạy, thí nghiệm tại các trường đại học và phổ thông.
  • Thiết lập lộ trình kỹ thuật chi tiết để số hóa và mở rộng dải tần của máy phát sóng lên 500 kHz trong giai đoạn từ 6 đến 12 tháng tới.

Công trình nghiên cứu đã chứng minh tính khả thi và hiệu quả to lớn của việc tự chủ chế tạo thiết bị dạy học từ các linh kiện điện tử cơ bản. Hãy tải toàn văn tài liệu và áp dụng ngay sơ đồ thiết kế để tối ưu hóa phòng thực hành của bạn ngay hôm nay!
