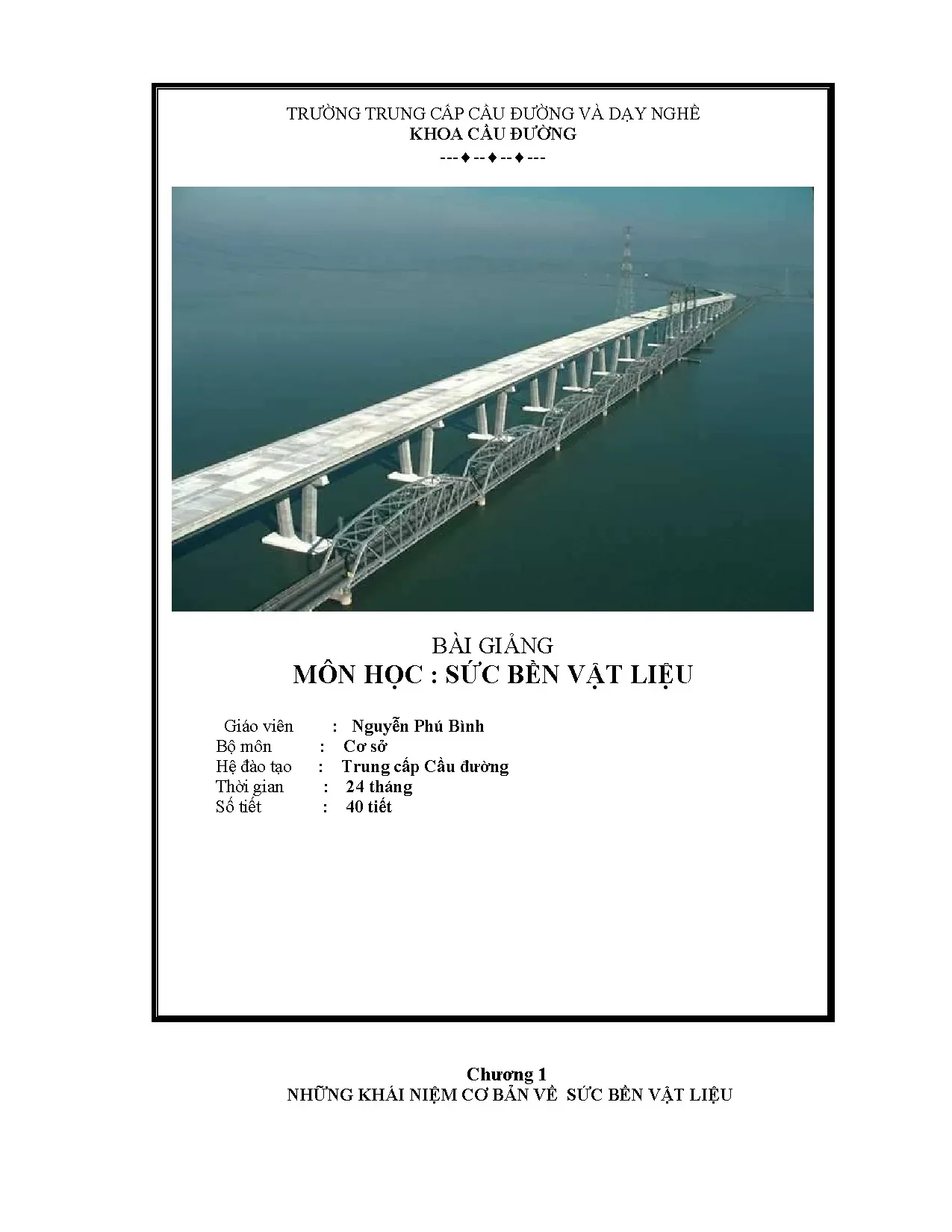

BÀI GIẢNG MÔN HỌC: SỨC BỀN VẬT LIỆU – KHOA CẦU ĐƯỜNG

Tổng quan về giáo trình

Bài giảng môn học: Sức bền vật liệu do giảng viên Nguyễn Phú Bình biên soạn, thuộc Bộ môn Cơ sở – Khoa Cầu đường, Trường Trung cấp Cầu đường và Dạy nghề. Tài liệu được thiết kế chuyên biệt cho hệ đào tạo Trung cấp Cầu đường với khung thời gian toàn khóa 24 tháng, phân bổ thời lượng giảng dạy trực tiếp là 40 tiết. Trong chương trình đào tạo kỹ thuật công trình, Sức bền vật liệu giữ vị trí môn cơ sở ngành cốt lõi, tiếp nối các nguyên lý cân bằng vật rắn tuyệt đối từ môn Cơ học lý thuyết để tiến hành khảo sát trạng thái biến dạng của vật rắn thực dưới tác dụng của tải trọng và sự thay đổi nhiệt độ.

Mục tiêu học tập của giáo trình tập trung trang bị phương pháp tính toán cụ thể về ba tiêu chí kỹ thuật: độ bền (khả năng chịu tải không bị phá hủy), độ cứng (khả năng hạn chế biến dạng trong phạm vi cho phép) và độ ổn định của các bộ phận công trình hoặc chi tiết máy. Người học được trang bị công cụ giải tích để xác định nội lực, ứng suất, biến dạng và chuyển vị của cấu kiện dạng thanh.

Cấu trúc giáo trình tiếp cận theo mô hình thực nghiệm kết hợp giải tích toán học: đi từ việc xác lập 3 giả thiết đơn giản hóa về vật liệu, phân tích các đặc trưng hình học tiết diện phẳng, đến khảo sát chuyên sâu hai trạng thái chịu lực cơ bản nhất trong kết cấu hạ tầng là kéo (nén) đúng tâm và uốn ngang phẳng. Điểm đặc thù của bài giảng là tinh giản các chứng minh lý thuyết phức vi phân bậc cao, tối ưu hóa các quy tắc thực hành vẽ nhanh biểu đồ nội lực và tích hợp trực tiếp bảng thông số vật liệu kỹ thuật (thép, bê tông, gang, gỗ) phục vụ tính toán thiết kế thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung theo 4 chương mang tính hệ thống giải tích kết cấu:

  • Chương 1: Những khái niệm cơ bản về Sức bền vật liệu Thiết lập đối tượng nghiên cứu là vật rắn thực dạng thanh (thẳng, cong, bất kỳ). Xác lập 3 giả thiết nền tảng: vật liệu liên tục - đồng chất - đẳng hướng; vật liệu làm việc đàn hồi tuyệt đối theo định luật Hooke (Húc); biến dạng bé. Phân loại ngoại lực thành tải trọng tập trung ($N, Nm$), tải trọng phân bố ($N/m, N/m^2$), tải trọng tĩnh và tải trọng động. Giới thiệu phương pháp mặt cắt để xác định 6 thành phần nội lực ($N_z, Q_x, Q_y, M_x, M_y, M_z$), định nghĩa ứng suất toàn phần $P$, ứng suất pháp $\sigma$, ứng suất tiếp $\tau$, 4 dạng biến dạng cơ bản (kéo/nén, uốn, trượt, xoắn) và nguyên lý độc lập tác dụng.
  • Chương 2: Đặc trưng hình học của tiết diện Khảo sát hình phẳng trong hệ trục tọa độ $xOy$. Định nghĩa và thiết lập công thức tính mômen tĩnh ($S_x, S_y$), xác định tọa độ trọng tâm $C(x_c, y_c)$ và trục trung tâm ($S_x = S_y = 0$). Phân tích mômen quán tính trục ($J_x, J_y$), mômen quán tính ly tâm ($J_{xy}$), mômen quán tính độc cực ($J_0 = J_x + J_y$). Thiết lập công thức cho các hình đơn giản: hình chữ nhật ($J_x = \frac{bh^3}{12}$), hình tam giác ($J_x = \frac{bh^3}{36}$), hình tròn ($J_0 \approx 0,1D^4, J_x = J_y \approx 0,05D^4$), hình vành khăn ($J_x \approx 0,05D^4(1-\eta^4)$). Trình bày hệ trục quán tính chính trung tâm ($J_{xy} = 0, S_x = S_y = 0$), công thức chuyển trục song song ($J_{x1} = J_x + a^2F$), bán kính quán tính ($i_x, i_y$) và môđuyn chống uốn ($W_x = \frac{J_x}{y_{max}}, W_y = \frac{J_y}{x_{max}}$).
  • Chương 3: Kéo (nén) đúng tâm Khảo sát thanh thẳng chịu lực dọc trục $N_z$. Thiết lập công thức tính ứng suất pháp $\sigma = \frac{N}{F}$, phân tích hiện tượng tập trung ứng suất tại lỗ khoét ($\alpha_{tt} = \frac{\sigma_{max}}{\sigma_{tb}}$). Khảo sát biến dạng dọc tuyệt đối $\Delta l$, biến dạng dọc tương đối $\varepsilon = \frac{\Delta l}{l}$, biến dạng ngang tương đối $\varepsilon' = \frac{\Delta b}{b}$, hệ số biến dạng ngang Poisson $\mu = -\frac{\varepsilon'}{\varepsilon}$, định luật Hooke $\Delta l = \frac{Nl}{EF}$. Phân tích đồ thị thí nghiệm kéo/nén vật liệu dẻo (thép số 3 với giới hạn tỷ lệ $\sigma_{tl} = 200 MN/m^2$, giới hạn chảy $\sigma_{ch} = 240 MN/m^2$, giới hạn bền $\sigma_b = 420 MN/m^2$, độ giãn dài $\delta \approx 30%$, độ thắt $\psi \approx 60%$) và vật liệu giòn. Trình bày khái niệm ứng suất cho phép $[\sigma] = \frac{\sigma_0}{n}$, 3 bài toán cơ bản (kiểm tra cường độ, chọn kích thước mặt cắt $F$, xác định tải trọng cho phép $[N]$) và bài toán tính toán có xét đến trọng lượng bản thân $\gamma$.
  • Chương 4: Uốn ngang phẳng Khảo sát dầm tĩnh định chịu lực trong mặt phẳng đối xứng $yOz$, mặt cắt ngang xuất hiện lực cắt $Q$ và mômen uốn $M$. Trình bày quan hệ vi phân theo định lý Zhuravsky (Giurapxki): $\frac{dQ}{dz} = -q(z)$, $\frac{dM}{dz} = Q$, $\frac{d^2M}{dz^2} = -q(z)$. Hướng dẫn vẽ biểu đồ $Q, M$ bằng phương pháp lập biểu thức giải tích, phương pháp nhận xét theo điểm đặc biệt ($M_{ph} = M_{tr} + F_Q$) và phương pháp cộng tác dụng. Phân tích trạng thái uốn thuần túy ($Q = 0, M = const$) với giả thiết mặt cắt phẳng, trục trung hòa, công thức ứng suất pháp $\sigma = \frac{M_x}{J_x}y$ và $\sigma_{max} = \frac{M_x}{W_x}$. Khảo sát dạng mặt cắt hợp lý (chữ I, chữ T). Thiết lập định luật đối ứng của ứng suất tiếp và công thức D.I. Zhuravsky tính ứng suất tiếp: $\tau = \frac{Q S_x^c}{b J_x}$.

Kiến thức nền tảng được xây dựng

Nội dung xây dựng trên hệ thống lý thuyết và nguyên lý cơ học giải tích chặt chẽ:

  1. Hệ tiên đề đơn giản hóa: Chuyển đổi bài toán vật thể thực sang mô hình tính toán thông qua 3 giả thiết về tính đồng nhất, tính liên tục, tính đẳng hướng, giả thiết biến dạng bé và giả thiết đàn hồi lý tưởng.
  2. Phương pháp mặt cắt: Nguyên lý cơ bản phân tách vật thể cô lập nhằm quy đổi các liên kết phân tử bên trong thành hợp lực nội lực tại trọng tâm tiết diện.
  3. Nguyên lý độc lập tác dụng: Cơ sở tuyến tính cho phép tổng hợp kết quả biến dạng, chuyển vị và nội lực do từng tải trọng thành phần gây ra một cách độc lập trên kết cấu đàn hồi.
  4. Định luật Hooke và Định luật đối ứng ứng suất tiếp: Cơ sở xác lập mối quan hệ tỉ lệ thuận giữa ứng suất pháp và biến dạng dài ($\sigma = E\varepsilon$), cũng như sự tương đương về trị số của các cặp ứng suất tiếp trên hai mặt phẳng phân tố vuông góc.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán các đại lượng hình học phức tạp của mặt cắt ghép (tiết diện chữ T, thép góc, thép chữ U); áp dụng công thức chuyển trục song song; tính toán kiểm tra bền cho cấu kiện chịu kéo, nén, uốn theo điều kiện ứng suất cho phép $[\sigma]$.
  • Kỹ năng phân tích: Phân tích tương quan giải tích vi phân giữa tải trọng phân bố $q$, lực cắt $Q$ và mômen uốn $M$; nhận diện trạng thái phá hủy cơ học của vật liệu dẻo và vật liệu giòn qua biểu đồ ứng suất – biến dạng ($\sigma - \varepsilon$).
  • Kỹ năng thực hành: Kỹ năng lập biểu thức giải tích và kỹ năng vẽ nhanh biểu đồ nội lực ($N, Q, M$) cho dầm tĩnh định đơn giản, dầm công xôn bằng phương pháp nhận xét bước nhảy và phương pháp cộng tác dụng.

Phương pháp giảng dạy và học tập

Cách tiếp cận sư phạm

Giáo trình triển khai phương pháp giảng dạy quy nạp kết hợp diễn dịch. Khởi đầu từ việc quan sát thực nghiệm cơ học trực quan (hiện tượng biến dạng mặt ngoài của thanh thép có kẻ lưới phân tố, thí nghiệm kéo đứt mẫu kim loại trên máy thử), giáo trình hình thành các giả thiết khoa học, từ đó diễn dịch sang các công thức giải tích toán học tổng quát. Các bước diễn giải được chia nhỏ theo trình tự: Xác định phản lực liên kết $\rightarrow$ Thiết lập mặt cắt $\rightarrow$ Viết phương trình cân bằng tĩnh học $\rightarrow$ Xác lập biểu thức nội lực $\rightarrow$ Vẽ đồ thị biến thiên.

Bài tập và bài toán mẫu

Tài liệu bố trí các ví dụ mẫu có lời giải chi tiết ngay sau mỗi phần lý thuyết trọng tâm:

  • Ví dụ hình học tiết diện: Xác định trục quán tính chính trung tâm và tính $J_x, J_y$ của mặt cắt chữ U ghép từ 3 hình chữ nhật (Hình 2.11), mặt cắt ghép từ 2 thép hình chữ U số hiệu 16 cách nhau $2d = 4\text{ cm}$ (Hình 2.13), tính bán kính quán tính $i_x$ và môđuyn chống uốn $W_x$ cho tiết diện chữ I (Hình 2.14).
  • Ví dụ kéo nén: Tính ứng suất và biến dạng dài tuyệt đối của thanh thép tròn phân đoạn chịu tải trọng tập trung $P_1 = 40\text{ kN}, P_2 = 60\text{ kN}, P_3 = 80\text{ kN}$ (Hình 3.8); bài toán thanh giằng khớp $AB$ giữ dầm chịu lực $P$ (Hình 3.16); tính toán cột bê tông cốt thép phân bậc có xét đến trọng lượng riêng $\gamma = 2500\text{ kG/m}^3$ (Hình 3.19).
  • Ví dụ uốn phẳng: Lập biểu đồ $Q, M$ cho dầm đơn chịu lực tập trung $P$ đặt lệch (Hình 4.6), tải phân bố đều $q$ (Hình 4.7), mômen tập trung $m$ (Hình 4.8), tải phân bố tam giác (Hình 4.9), dầm công xôn (Hình 4.10).

Bài tập thực hành và câu hỏi ôn tập

Cuối mỗi chương đều có hệ thống câu hỏi lý thuyết và bài tập tự giải:

  • Chương 1 cung cấp 4 câu hỏi định tính kiểm tra khái niệm nội lực, ngoại lực, ứng suất, phương pháp mặt cắt.
  • Chương 2 cung cấp 4 câu hỏi lý thuyết và 5 bài tập định lượng tính toán mômen quán tính cho tiết diện chữ T, tiết diện ghép thép $[30$.
  • Chương 3 bố trí 6 câu hỏi ôn tập và chùm 20 bài tập thực hành vẽ biểu đồ lực dọc $N_z$ (Hình 3.20 từ H1 đến H20), kèm theo các bài toán kiểm tra điều kiện bền cho hệ giàn thanh treo $ABC$ chịu tải $P = 50\text{ kN}$.

Phương pháp đánh giá và hướng dẫn tự học

Đánh giá kết quả học tập thông qua 3 dạng bài toán cốt lõi:

  1. Bài toán kiểm tra cường độ: $\sigma_{max} = \frac{N}{F} \le [\sigma]$ hoặc $\sigma_{max} = \frac{M_{max}}{W_x} \le [\sigma]$.
  2. Bài toán xác định kích thước mặt cắt ngang: $F \ge \frac{N}{[\sigma]}$ hoặc $W_x \ge \frac{M_{max}}{[\sigma]}$.
  3. Bài toán xác định tải trọng cho phép tác dụng lên hệ: $[N] \le F[\sigma]$ hoặc $[M] \le W_x[\sigma]$.

Đối với việc tự học, tài liệu định hướng người học tự kiểm tra tính đúng đắn của biểu đồ nội lực bằng cách đối chiếu liên hệ vi phân Giurapxki: bậc của đường biểu diễn trên biểu đồ $M$ phải luôn cao hơn biểu đồ $Q$ một bậc, vị trí $Q = 0$ trên biểu đồ lực cắt phải tương ứng với điểm cực trị của mômen uốn $M_{max}$.

Điểm nổi bật và cập nhật

Cơ sở dữ liệu thông số cơ học thực nghiệm

Giáo trình cung cấp các bảng số liệu thực nghiệm chuẩn xác, phục vụ trực tiếp cho quá trình tính toán thiết kế mà không cần tra cứu tài liệu rời:

Vật liệu Hệ số biến dạng ngang Poisson ($\mu$) Môđuyn đàn hồi kéo/nén $E$ ($\times 10^5\text{ MN/m}^2$)
Thép $0,25 \div 0,33$ $2,1$
Gang (xám, trắng) $0,23 \div 0,27$ $1,15 \div 1,6$
Đồng, hợp kim đồng $0,31 \div 0,34$ $1,0$
Nhôm và đuyra $0,32 \div 0,36$ $0,7$
Bê tông nặng $0,08 \div 0,18$ $0,21 \div 0,38$
Khối xây gạch – $0,03$
Gỗ dọc thớ – $0,1$
Cao su $0,47$ $0,00008$

Quy tắc vẽ nhanh biểu đồ nội lực theo bước nhảy

Giáo trình hệ thống hóa các bước xác định nhanh biểu đồ $Q, M$ mà không cần viết phương trình vi phân trên từng đoạn:

  • Tại điểm đặt lực tập trung hướng lên, biểu đồ $Q$ có bước nhảy lên bằng trị số lực; biểu đồ $M$ gãy khúc.
  • Tại điểm có mômen tập trung quay thuận chiều kim đồng hồ, biểu đồ $M$ có bước nhảy đi xuống với độ lớn bằng trị số mômen $m_0$, trong khi biểu đồ $Q$ không đổi.
  • Giá trị mômen tại tiết diện sau được tính trực tiếp từ tiết diện trước cộng diện tích biểu đồ lực cắt: $M_{ph} = M_{tr} + F_Q$.

Ứng dụng thực tế trong công trình ngành Cầu đường

Các dạng bài toán bám sát kết cấu hạ tầng giao thông:

  • Khảo sát thanh chịu lực dọc trục có xét đến trọng lượng bản thân (mô hình hóa mố trụ cầu, cọc móng sâu, cột bê tông cốt thép nhiều tầng).
  • Tính toán thanh tiết diện thay đổi từng nấc để tối ưu hóa vật liệu, đảm bảo ứng suất trên mọi đoạn đều tiệm cận ứng suất cho phép $[\sigma]$.
  • Phân tích cấu kiện thanh liên kết chốt đinh tán (biến dạng trượt) và dầm thép cán định hình chữ I, chữ U sử dụng trong dầm cầu thép.

Đối tượng sử dụng giáo trình

  • Học viên hệ Trung cấp Cầu đường: Tài liệu được biên soạn làm giáo trình giảng dạy chính thức cho học viên các khóa đào tạo 24 tháng tại các trường đào tạo nghề và trung cấp kỹ thuật giao thông.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành môn Cơ học lý thuyết (nắm vững các điều kiện cân bằng tĩnh học phẳng: $\sum X = 0, \sum Y = 0, \sum m_O = 0$, cách tính phản lực gối tựa) và Toán giải tích cơ bản (đạo hàm, tích phân xác định, hình học phẳng).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa cho học phần Sức bền vật liệu thời lượng 40 tiết; làm khung tham chiếu để thiết kế đề thi kết thúc học phần và xây dựng bài tập đồ án kết cấu công trình.
  • Kỹ thuật viên hiện trường: Dùng làm tài liệu tra cứu các công thức tính nhanh đặc trưng hình học tiết diện, kiểm tra khả năng chịu tải của giàn giáo, ván khuôn, thanh treo và dầm tạm trong thi công cầu đường.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học viên hệ Trung cấp Cầu đường (khóa học 24 tháng) và sinh viên các ngành kỹ thuật công trình, cơ khí cần tài liệu cô đọng 40 tiết về sức bền kết cấu.

2. Cần trang bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức môn Cơ học lý thuyết (phần Tĩnh học: phân tích hệ lực, giải phương trình cân bằng để tìm phản lực liên kết tại gối di động, gối cố định, ngàm) và kỹ năng giải tích toán học cơ bản (tính tích phân, tính đạo hàm bậc một và bậc hai).

3. Điểm khác biệt của giáo trình này so với các tài liệu Sức bền vật liệu ở bậc đại học?

Giáo trình tinh giản tối đa các phép toán vi tích phân tensor phức tạp; tập trung vào 2 trạng thái chịu lực cốt lõi nhất là kéo (nén) đúng tâm và uốn ngang phẳng. Đặc biệt, giáo trình chú trọng hướng dẫn thực hành kỹ năng vẽ nhanh biểu đồ nội lực bằng phương pháp nhận xét và phương pháp cộng tác dụng.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần học tuần tự theo cấu trúc: nắm vững 3 giả thiết cơ bản ở Chương 1 $\rightarrow$ thành thạo việc tính mômen tĩnh, mômen quán tính ở Chương 2 $\rightarrow$ giải thuần thục 3 bài toán kiểm tra bền/chọn tiết diện ở Chương 3 $\rightarrow$ luyện tập kỹ năng vẽ biểu đồ $Q, M$ thông qua chùm 20 bài tập thực hành ở Chương 3 và các bài tập dầm ở Chương 4.

5. Giáo trình có tài liệu bổ trợ nào đi kèm?

Giáo trình cung cấp hệ thống 2 bảng số liệu thực nghiệm cơ học (hệ số Poisson $\mu$, môđuyn đàn hồi $E$ của các vật liệu thông dụng) và phần phụ lục tra cứu đặc trưng hình học của các loại thép hình cán nóng tiêu chuẩn (thép chữ I, thép chữ U, thép góc).

Kết luận

Bài giảng môn học Sức bền vật liệu của tác giả Nguyễn Phú Bình cung cấp hệ thống kiến thức cơ học biến dạng công trình, định hình phương pháp tính toán trạng thái ứng suất, nội lực và biến dạng cho cấu kiện thanh. Giáo trình là mắt xích liên kết giữa môn Cơ học lý thuyết thuần túy với các môn học chuyên ngành tiếp theo trong chương trình đào tạo Cầu đường như Kết cấu công trình, Cơ học kết cấu, Thiết kế cầu và Thi công đường bộ. Để hoàn thành tốt chương trình học, học viên cần kết hợp việc nắm vững các định lý cơ bản (định luật Hooke, định lý Zhuravsky) với việc tra cứu bảng tiêu chuẩn thép định hình tại phụ lục giáo trình.
