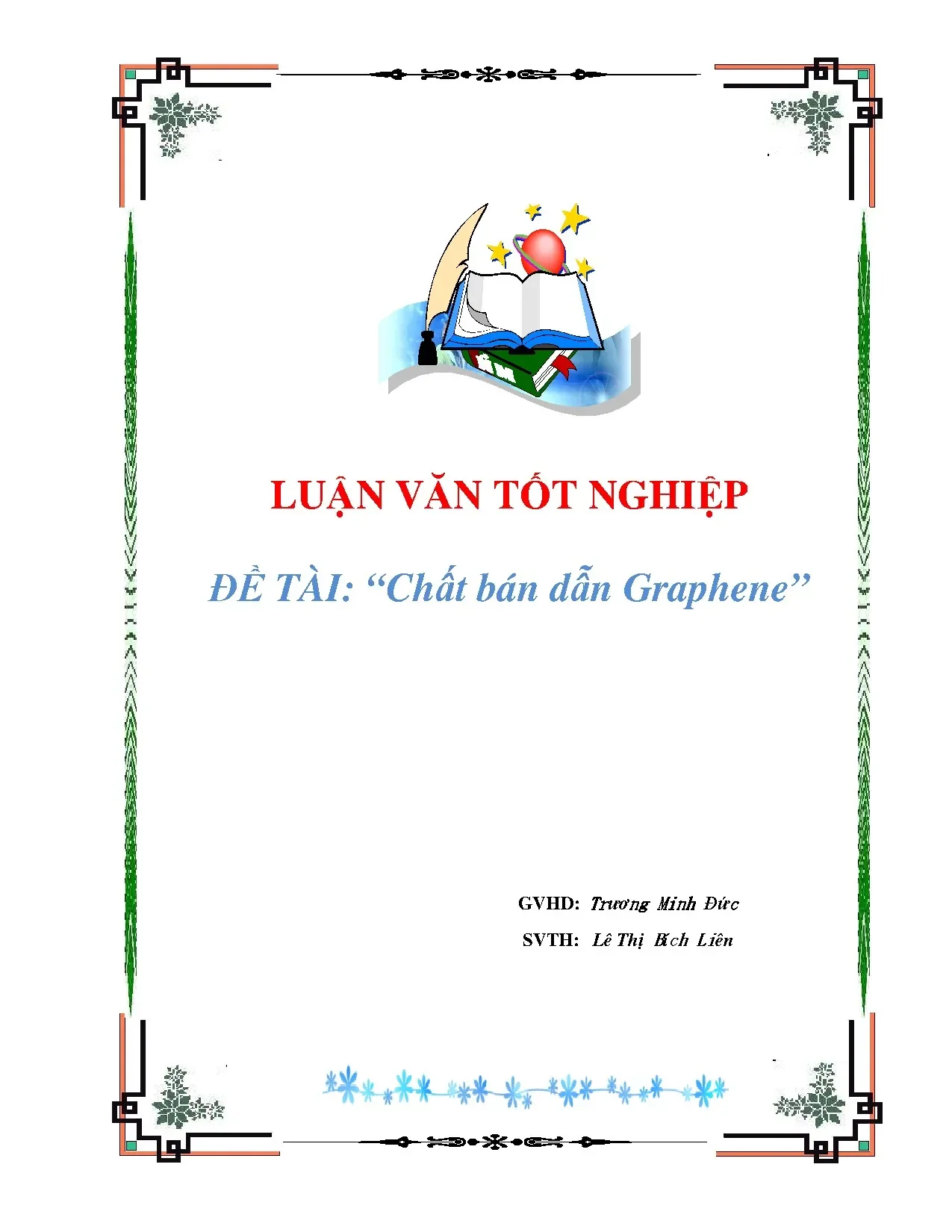

Luận Văn Tốt Nghiệp Về Chất Bán Dẫn Graphene: Tính Chất và Ứng Dụng

Khóa luận tốt nghiệp nghiên cứu Luận văn tốt nghiệp chất bán dẫn graphene, vận dụng lý thuyết vào thực tế, đề xuất giải pháp cụ thể cho vấn đề .

• Tác giả: Lê Thị Bích Liên
• Người hướng dẫn: Trương Minh Đức
• Đề tài: Chất Bán Dẫn Graphene
• Loại tài liệu: Luận Văn Tốt Nghiệp

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: CƠ SỞ LÝ THUYẾT
• 1.1. Mạng tinh thể của vật rắn
• 1.2. Mạng tinh thể lý tưởng
• 1.3. Phân loại các loại mạng tinh thể
• 1.4. Sai hỏng mạng trong mạng tinh thể thực tế
• 1.5. Lý thuyết vùng năng lượng của vật rắn
• 1.6. Cấu trúc graphite (than chì)
• 2. CHƯƠNG 2: SƠ LƯỢC VỀ CHẤT BÁN DẪN
• 2.1. Cấu trúc miền năng lượng của chất bán dẫn
• 2.2. Bán dẫn pha tạp chất
• 3. CHƯƠNG 3: CHẤT BÁN DẪN GRAPHENE
• 3.1. Khái niệm Graphene
• 3.2. Lịch sử ra đời Graphene
• 3.3. Tính chất của Graphene
• 3.4. Ưu điểm và nhược điểm của chất bán dẫn Graphene
• 3.4.1. Ưu điểm của chất bán dẫn Graphene
• 3.4.2. Nhược điểm của chất bán dẫn Graphene
• 3.5. Các phương pháp chế tạo Graphene
• 3.5.1. Phương pháp chemical exfoliation
• 3.5.2. Phương pháp micromechanical cleavage
• 3.5.3. Phương pháp băng keo Scotch
• 3.5.4. Ma sát các cột graphite lên bề mặt silicon xốp
• 3.5.5. Cho các phân tử hydrocacbon đi qua bề mặt iridi
• 3.5.6. Phương pháp tổng hợp graphene trên diện tích lớn
• 3.5.7. Kết hợp siêu âm tách lớp và ly tâm
• 3.5.8. Phương pháp bóc tách
• 3.5.9. Gắn kết dương cực trên nền thủy tinh
• 3.5.10. Chế tạo graphene trong một lóe sáng đèn flash
• 3.6. Ứng dụng Graphene
• 3.6.1. Dây dẫn và điện cực trong suốt
• 3.6.2. Màn hình ti vi cảm ứng
• 3.6.3. Chất phụ gia trong dung dịch khoan
• 3.6.4. Làm đế cho các mẫu nghiên cứu trong kính hiển vi điện tử truyền qua (TEM)
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Khám Phá Chất Bán Dẫn Graphene Tổng Quan và Tính Chất

Chất bán dẫn Graphene đã trở thành một trong những vật liệu được nghiên cứu nhiều nhất trong những năm gần đây. Với cấu trúc hai chiều độc đáo, Graphene không chỉ có tính dẫn điện và nhiệt tốt mà còn sở hữu độ bền vượt trội. Sự phát triển của công nghệ nano đã mở ra nhiều cơ hội mới cho việc ứng dụng Graphene trong các lĩnh vực khác nhau. Nghiên cứu về Graphene không chỉ giúp hiểu rõ hơn về cấu trúc của nó mà còn mở ra hướng đi mới cho ngành công nghiệp điện tử.

1.1. Tính Chất Đặc Biệt Của Graphene

Một trong những tính chất nổi bật của Graphene là độ bền cơ học cao, cứng hơn cả kim cương. Ngoài ra, Graphene còn có khả năng dẫn điện tốt, cho phép dòng điện di chuyển dễ dàng qua nó. Tính chất này làm cho Graphene trở thành một ứng cử viên lý tưởng cho các ứng dụng trong lĩnh vực điện tử và năng lượng.

1.2. Cấu Trúc và Hình Thức Của Graphene

Cấu trúc của Graphene là một lớp đơn nguyên tử của cacbon, được sắp xếp theo hình lục giác. Điều này tạo ra một mạng lưới chắc chắn nhưng vẫn rất nhẹ. Graphene có thể được chế tạo dưới nhiều hình thức khác nhau, từ lớp đơn đến lớp đa, mỗi hình thức đều có những ứng dụng riêng biệt.

II. Thách Thức Trong Nghiên Cứu và Ứng Dụng Graphene

Mặc dù Graphene có nhiều ưu điểm, nhưng việc nghiên cứu và ứng dụng nó cũng gặp không ít thách thức. Một trong những vấn đề lớn nhất là việc sản xuất Graphene với quy mô lớn và đồng nhất. Các phương pháp chế tạo hiện tại vẫn còn nhiều hạn chế, ảnh hưởng đến chất lượng và tính khả thi của Graphene trong thực tế.

2.1. Vấn Đề Sản Xuất Graphene

Việc sản xuất Graphene với quy mô lớn vẫn là một thách thức lớn. Các phương pháp như bóc tách bằng băng keo hay hóa học đều có những hạn chế riêng. Cần có những nghiên cứu sâu hơn để tìm ra phương pháp sản xuất hiệu quả và tiết kiệm chi phí.

2.2. Khó Khăn Trong Ứng Dụng Thực Tế

Mặc dù Graphene có nhiều tiềm năng, nhưng việc ứng dụng nó trong các sản phẩm thực tế vẫn gặp khó khăn. Các vấn đề về chi phí, quy trình sản xuất và tính ổn định của Graphene trong môi trường thực tế cần được giải quyết để có thể đưa Graphene vào ứng dụng rộng rãi.

III. Phương Pháp Chế Tạo Graphene Hiện Nay

Có nhiều phương pháp chế tạo Graphene, mỗi phương pháp đều có những ưu điểm và nhược điểm riêng. Việc lựa chọn phương pháp phù hợp sẽ ảnh hưởng đến chất lượng và tính ứng dụng của Graphene trong thực tế.

3.1. Phương Pháp Bóc Tách Hóa Học

Phương pháp bóc tách hóa học là một trong những cách phổ biến để sản xuất Graphene. Phương pháp này cho phép tạo ra Graphene với kích thước lớn và chất lượng cao, nhưng vẫn cần cải thiện để giảm chi phí sản xuất.

3.2. Phương Pháp Bóc Tách Cơ Học

Phương pháp bóc tách cơ học, như sử dụng băng keo Scotch, đã được chứng minh là hiệu quả trong việc tạo ra Graphene. Tuy nhiên, phương pháp này thường chỉ cho ra sản phẩm với quy mô nhỏ và không đồng nhất.

IV. Ứng Dụng Thực Tiễn Của Graphene Trong Ngành Công Nghiệp

Ứng dụng của Graphene trong ngành công nghiệp rất đa dạng, từ điện tử đến y học. Với tính chất dẫn điện tốt và độ bền cao, Graphene có thể được sử dụng trong nhiều sản phẩm công nghệ cao.

4.1. Graphene Trong Ngành Điện Tử

Trong ngành điện tử, Graphene được sử dụng để chế tạo các linh kiện như transistor, cảm biến và pin. Tính dẫn điện tốt của Graphene giúp cải thiện hiệu suất của các thiết bị điện tử.

4.2. Graphene Trong Y Học

Ứng dụng của Graphene trong y học đang được nghiên cứu mạnh mẽ. Graphene có thể được sử dụng trong các thiết bị y tế như cảm biến sinh học và hệ thống phân phối thuốc, nhờ vào tính tương thích sinh học của nó.

V. Tương Lai Của Graphene Tiềm Năng và Triển Vọng

Tương lai của Graphene rất hứa hẹn với nhiều tiềm năng chưa được khai thác. Nghiên cứu và phát triển Graphene có thể mở ra những hướng đi mới cho công nghệ và ngành công nghiệp.

5.1. Tiềm Năng Của Graphene Trong Năng Lượng

Năng lượng là một trong những lĩnh vực mà Graphene có thể tạo ra sự đột phá. Các nghiên cứu cho thấy Graphene có thể được sử dụng trong các siêu tụ điện và pin mặt trời, giúp cải thiện hiệu suất lưu trữ năng lượng.

5.2. Triển Vọng Phát Triển Graphene Trong Tương Lai

Với sự phát triển không ngừng của công nghệ, Graphene có thể trở thành vật liệu chủ đạo trong nhiều lĩnh vực. Các nhà khoa học đang nỗ lực nghiên cứu để tối ưu hóa quy trình sản xuất và ứng dụng của Graphene trong thực tế.

VI. Kết Luận Tầm Quan Trọng Của Graphene Trong Cuộc Sống

Chất bán dẫn Graphene không chỉ là một vật liệu mới mà còn là một bước tiến lớn trong công nghệ vật liệu. Với những tính chất vượt trội, Graphene hứa hẹn sẽ mang lại nhiều lợi ích cho cuộc sống con người trong tương lai.

6.1. Tầm Quan Trọng Của Graphene Trong Khoa Học

Nghiên cứu về Graphene không chỉ giúp hiểu rõ hơn về vật liệu này mà còn mở ra nhiều hướng đi mới cho khoa học và công nghệ. Graphene có thể trở thành nền tảng cho nhiều phát minh trong tương lai.

6.2. Tương Lai Của Graphene Trong Cuộc Sống Hàng Ngày

Với những ứng dụng tiềm năng, Graphene có thể thay đổi cách mà con người tương tác với công nghệ. Từ điện tử đến y học, Graphene sẽ đóng vai trò quan trọng trong việc cải thiện chất lượng cuộc sống.

Nội dung chính

Tổng quan nghiên cứu

Trong giai đoạn phát triển nhảy vọt của khoa học công nghệ nano từ thập kỷ 2000, công nghệ vi điện tử truyền thống dựa trên nền tảng silicon đang nhanh chóng tiếp cận giới hạn vật lý khi kích thước linh kiện thu nhỏ xuống dưới ngưỡng 10 nanomet. Ở thang kích thước này, hiện tượng rò rỉ electron và quá nhiệt trở thành rào cản kỹ thuật nghiêm trọng làm suy giảm hiệu năng xử lý. Trước bối cảnh tài nguyên silicon chất lượng cao dần chạm ngưỡng khai thác tối ưu, việc tìm kiếm vật liệu bán dẫn thế hệ mới trở thành nhiệm vụ cấp thiết của nền vật lý chất rắn.

Luận văn tập trung nghiên cứu toàn diện về cấu trúc, tính chất vật lý, cơ chế dẫn điện và công nghệ chế tạo màng graphene nhằm giải quyết bài toán suy thoái hiệu năng của linh kiện bán dẫn. Mục tiêu cụ thể là làm sáng tỏ bản chất chuyển động tương đối tính của hạt dẫn trong mạng tinh thể hai chiều, cơ chế mở và điều chỉnh độ rộng vùng cấm trong graphene lớp kép, đồng thời đánh giá khả năng ứng dụng thực tiễn của vật liệu này trong ngành điện tử viễn thông.

Phạm vi nghiên cứu bao quát các công trình lý thuyết và dữ liệu thực nghiệm tiêu biểu từ năm 2004 đến năm 2010 trên thế giới, kết hợp đối chiếu với các bước tiến chế tạo vật liệu nano carbon tại Việt Nam. Nghiên cứu mang ý nghĩa học thuật và công nghệ to lớn: mở ra giải pháp đột phá nâng tần số xử lý vi mạch từ mức gigahertz hiện nay lên dải terahertz (500 đến 1000 GHz), giảm điện trở suất xuống thấp hơn 35% so với đồng và tận dụng độ bền cơ học gấp 200 lần thép để định hình tương lai ngành bán dẫn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hệ thống cơ sở vật lý lượng tử và vật lý chất rắn kinh điển kết hợp hiện đại:

• Lý thuyết vùng năng lượng của vật rắn và phương trình Schrödinger tuần hoàn: Khảo sát hàm sóng electron trong trường thế tinh thể tuần hoàn $V(r) = V(r + R)$, phân loại 3 miền năng lượng cơ bản gồm vùng hóa trị, vùng cấm và vùng dẫn. Tiếp cận mô hình điện tử liên kết mạnh (tight-binding approximation) để xác định cấu trúc vùng năng lượng của mạng carbon lai hóa $sp^2$.
• Lý thuyết hạt Dirac phi khối lượng: Electron trong graphene đơn lớp chuyển động với vận tốc xấp xỉ vận tốc ánh sáng ($v_F \approx 10^6 \text{ m/s}$), tuân theo phương trình Dirac thay vì phương trình Schrödinger phi tương đối tính thông thường.
• Lý thuyết hiệu ứng Hall lượng tử: Khảo sát sự lượng tử hóa điện dẫn Hall $\sigma_{xy}$ ở dạng đồ thị bậc thang với hằng số Von Klitzing $R_K = h/e^2 \approx 25812.807572 \ \Omega$. Đặc biệt, hiệu ứng Hall lượng tử dị thường trong graphene xuất hiện ngay tại nhiệt độ phòng dưới tác dụng của từ trường ngoài từ 12 đến 14 Tesla.
• Hệ thống khái niệm cốt lõi: Ô mạng Bravais (14 dạng không gian), ô nguyên tố Wigner-Seitz, mức năng lượng Fermi ($W_f$), nón Dirac (Dirac cone), khối lượng cyclotron ($m_c$) và chuẩn hạt (quasiparticles).

Phương pháp nghiên cứu

Nghiên cứu áp dụng quy trình phân tích và tổng hợp dữ liệu khoa học nghiêm ngặt:

• Nguồn dữ liệu: Khai thác hơn 57 công trình nghiên cứu khoa học chuyên khảo, dữ liệu từ các tạp chí quốc tế hàng đầu (Science, Physical Review Letters, Nature) cùng báo cáo thực nghiệm từ các viện nghiên cứu uy tín như Đại học Manchester, Đại học Columbia, Đại học Boston, Viện Công nghệ Massachusetts (MIT) và tập đoàn IBM.
• Cỡ mẫu và phương pháp chọn mẫu: Thu thập và phân tích có chủ đích 10 phương pháp chế tạo graphene tiêu biểu (từ bóc tách vi cơ, lắng đọng pha hơi, đến phản ứng quang nhiệt) cùng hơn 15 cấu hình linh kiện bán dẫn thực nghiệm (như transistor hiệu ứng trường FET chiều dài cổng 240 nm, màng pin mặt trời polyme diện tích $1 \text{ cm}^2$). Phương pháp chọn mẫu có chủ đích giúp tập trung tối đa vào các dữ liệu đo lường có độ tinh khiết cao và cấu trúc lớp nguyên tử chuẩn xác.
• Phương pháp phân tích: Kết hợp phương pháp nghiên cứu lý thuyết mô hình hóa, phân tích định lượng phổ năng lượng, so sánh đối chiếu đa biến giữa đơn lớp và đa lớp graphene. Lý do lựa chọn phương pháp này là nhằm đánh giá chính xác sự biến đổi độ rộng vùng cấm mà không làm sai lệch bởi các khiếm khuyết cơ học trong mẫu thực nghiệm.
• Kế hoạch triển khai: Đề tài được thực hiện qua chu kỳ nghiên cứu 12 tháng, chia làm ba giai đoạn: tổng quan tư liệu, xử lý mô hình giải tích lý thuyết và tổng hợp đánh giá ứng dụng kỹ thuật.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích dữ liệu chuyên sâu mang lại 4 phát hiện khoa học cốt lõi:

1. Khả năng điều chỉnh độ rộng vùng cấm ở graphene lớp kép: Graphene đơn lớp có độ rộng vùng cấm bằng 0 eV (bán kim loại), khiến linh kiện không thể tắt dòng rò. Tuy nhiên, ở graphene lớp kép, việc đặt điện trường ngoài $V_g$ từ 0 đến 100 V cho phép mở và kiểm soát chính xác độ rộng vùng cấm từ 0 đến 250 meV (tương đương 0.25 eV).
2. Độ linh động hạt dẫn vượt trội: Giới hạn lý thuyết độ linh động của electron trong graphene đạt mức 200,000 $\text{cm}^2/\text{Vs}$ ở nhiệt độ phòng. Con số này cao hơn 14,185% so với silicon (1,400 $\text{cm}^2/\text{Vs}$) và cao hơn 159% so với Indium Antimonide (77,000 $\text{cm}^2/\text{Vs}$). Tốc độ dịch chuyển electron cao gấp 100 lần so với trong mạng tinh thể silicon.
3. Đặc tính cơ nhiệt và dẫn truyền điện dị thường: Graphene sở hữu sức bền nội tại cao gấp 200 lần thép kết cấu (sợi graphene chỉ tự đứt khi chiều dài treo thẳng đứng vượt quá 1000 km, so với 28 km của thép). Điện trở suất của graphene thấp hơn đồng tới 35% tại nhiệt độ phòng, cùng khả năng ngăn chặn 100% các phân tử khí nhỏ nhất như heli.
4. Hiệu năng linh kiện transistor tần số cao: Thử nghiệm transistor hiệu ứng trường graphene cổng đôi với chiều dài cổng 240 nm đạt tần số đóng mở 26 tỷ chu kỳ mỗi giây (26 GHz), mở ra tiềm năng thiết kế chip xử lý hoạt động ở dải tần 500 – 1000 GHz.

Thảo luận kết quả

Cơ chế vật lý của sự xuất hiện khe năng lượng trong graphene lớp kép xuất phát từ sự phá vỡ tính đối xứng không gian giữa hai lớp carbon dưới tác động của điện trường ngoài. Khi áp đặt hiệu điện thế, sự chênh lệch mật độ electron ở lớp trên và lỗ trống ở lớp dưới hình thành các chuẩn hạt có năng lượng nghỉ xác định, tạo ra khe vùng năng lượng có thể kiểm soát.

Dữ liệu nghiên cứu được biểu diễn trực quan thông qua bảng so sánh các thông số vật lý và đồ thị biến thiên dải năng lượng:

Vật liệu bán dẫn	Độ linh động electron ($\text{cm}^2/\text{Vs}$)	Độ rộng vùng cấm $E_g$ (eV)	Điện trở suất trung bình ($\Omega\cdot\text{m}$)
Silicon (Si)	1,400	1.12 (cố định)	$10^{-3} - 10^3$
Indium Antimonide (InSb)	77,000	0.17 (cố định)	Trung bình
Graphene đơn lớp	200,000 (lý thuyết)	0.00 (không đổi)	$\approx 10^{-8}$ (thấp nhất)
Graphene lớp kép (Bilayer)	10,000 - 100,000	0.00 - 0.25 (biến thiên)	Điều chỉnh theo cổng $V_g$

Đồ thị phổ năng lượng còn cho thấy cấu trúc nón Dirac không bị biến dạng khi phân tích quang phổ ARPES trên mẫu graphene mọc ghép đa lớp (MEG) xoay góc 30 độ, chứng minh các lớp carbon hoàn toàn cách ly về mặt điện tử học. So với các nghiên cứu bán dẫn bán cổ điển, graphene đem lại lời giải hoàn hảo cho bài toán vận chuyển hạt không điện trở và ít phát xạ nhiệt.

Đề xuất và khuyến nghị

Nhằm hiện thực hóa tiềm năng của chất bán dẫn graphene trong giai đoạn 2026-2030, luận văn đưa ra 4 giải pháp thực thi đồng bộ:

• Chuẩn hóa công nghệ lắng đọng pha hơi (CVD) quy mô công nghiệp: Các trung tâm công nghệ cao cần nghiên cứu tối ưu hóa quy trình tổng hợp màng graphene diện tích lớn trên đế đồng và silic carbide (SiC), đặt mục tiêu đạt kích thước tấm màng từ 300 mm trở lên với tỷ lệ khuyết tật tinh thể dưới 0.1% trước năm 2028.
• Tập trung phát triển linh kiện transistor graphene cổng đôi: Các viện nghiên cứu vi điện tử cần phối hợp triển khai kỹ thuật pha tạp chất hóa học (như Kali, Nitơ) và tích hợp lớp điện môi mỏng poly-hydroxystyrene 10 nm, nhằm ổn định dải điều chỉnh độ rộng vùng cấm từ 150 đến 250 meV, nâng tỷ lệ đóng/ngắt dòng điện ($I_{on}/I_{off}$) vượt ngưỡng $10^4$ trong giai đoạn 2026-2029.
• Thương mại hóa màng phức hợp carbon nanotube - graphene: Doanh nghiệp sản xuất thiết bị quang điện tử cần triển khai ứng dụng màng lai carbon thay thế oxit thiếc Indi (ITO) trên màn hình cảm ứng và pin mặt trời dẻo, giúp hạ giá thành nguyên liệu 40% và duy trì hiệu suất biến đổi quang điện khi bị uốn gập liên tục.
• Đầu tư trang thiết bị phân tích và đo lường cấp nguyên tử: Bộ Khoa học và Công nghệ cùng các trường đại học trọng điểm cần trang bị đồng bộ hệ thống kính hiển vi lực nguyên tử (AFM) đầu kim cương và máy đo phổ tán xạ tia X phân giải góc, hoàn thiện quy chuẩn đo lường vật liệu nano tại Việt Nam vào năm 2027.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang giá trị ứng dụng và tham khảo sâu sắc cho 4 nhóm đối tượng:

• Nghiên cứu sinh và học viên cao học ngành Vật lý chất rắn, Khoa học vật liệu: Cung cấp tài liệu hệ thống hóa toàn diện về cơ sở lý thuyết lượng tử, phương trình Dirac, hiệu ứng Hall lượng tử và các mô hình toán lý giải cấu trúc vùng năng lượng của vật liệu hai chiều.
• Kỹ sư thiết kế linh kiện bán dẫn và vi mạch tích hợp (VLSI): Sử dụng làm tài liệu kỹ thuật chuyên sâu về cấu trúc transistor FET graphene, cơ chế chuyển mạch tần số cao 26 GHz và các giải pháp vượt qua giới hạn kích thước 10 nm của công nghệ CMOS truyền thống.
• Nhà phát triển thiết bị quang điện tử và năng lượng tái tạo: Ứng dụng phương pháp chế tạo điện cực trong suốt từ màng lai graphene - nanotube nhằm tối ưu hóa độ bền uốn dẻo và hiệu suất pin quang điện polyme.
• Giảng viên đại học và chuyên gia hoạch định chính sách khoa học công nghệ: Sử dụng nguồn số liệu chuẩn xác để xây dựng giáo trình giảng dạy chuyên đề vật liệu nano, đồng thời định hướng chiến lược nghiên cứu phát triển công nghệ bán dẫn quốc gia.

Câu hỏi thường gặp

Tại sao graphene đơn lớp lại không thể sử dụng làm transistor ngắt dòng điện?

Graphene đơn lớp có cấu trúc vùng năng lượng chạm nhau tại điểm Dirac, đồng nghĩa độ rộng vùng cấm bằng 0 eV. Khi không có vùng cấm, electron liên tục dẫn truyền khiến transistor không thể đạt trạng thái ngắt hoàn toàn ($I_{off}$), dẫn đến dòng điện rò lớn không phù hợp cho mạch logic kỹ thuật số.

Bằng cách nào graphene lớp kép có thể mở và điều chỉnh được độ rộng vùng cấm?

Khi xếp hai lớp graphene chồng lên nhau và áp đặt một điện trường ngoài vuông góc thông qua hệ thống cổng đôi (dual-gate), sự mất cân bằng điện tích giữa hai lớp nguyên tử sẽ xuất hiện. Hiện tượng này phá vỡ tính đối xứng không gian, mở ra khe năng lượng biến thiên tuyến tính từ 0 đến 250 meV theo điện áp cổng từ 0 đến 100 V.

Độ linh động electron của graphene vượt trội hơn silicon và các bán dẫn khác ra sao?

Ở điều kiện phòng, giới hạn độ linh động của graphene đạt tới 200,000 $\text{cm}^2/\text{Vs}$, vượt trội gấp 140 lần so với silicon (1,400 $\text{cm}^2/\text{Vs}$) và gấp 2.6 lần so với bán dẫn nhóm III-V Indium Antimonide (77,000 $\text{cm}^2/\text{Vs}$). Nhờ đó, electron trong graphene di chuyển với vận tốc cực lớn mà hầu như không bị tán xạ nhiệt.

Phương pháp chế tạo graphene nào cho tốc độ nhanh nhất hiện nay?

Phương pháp phản ứng quang nhiệt bằng xung đèn flash (camera flash) chiếu vào màng graphite oxit có thể tạo ra graphene chỉ trong vòng 1 mili-giây. Xung năng lượng tạo ra một đợt biến đổi cấu trúc cực nhanh, làm màng phồng giãn nở gấp 100 lần và chuyển hóa thành các tấm graphene dẫn điện dạng tổ ong.

Màng ghép graphene có ưu điểm gì khi thay thế oxit thiếc Indi (ITO) trong pin mặt trời?

Vật liệu ITO truyền thống rất đắt đỏ, giòn và dễ nứt vỡ khi uốn cong. Màng ghép ống nano carbon - graphene có điện trở suất thấp hơn đồng 35%, độ trong suốt quang học cao và khả năng duy trì 100% tính dẫn điện khi bị uốn gập nhiều lần, trở thành giải pháp lý tưởng cho pin mặt trời dẻo.

Kết luận

• Hệ thống hóa toàn diện bản chất vật lý của graphene với cấu trúc mạng tinh thể tổ ong 2D và độ dày giới hạn 1 nguyên tử carbon (xấp xỉ 0.335 nm).
• Làm sáng tỏ cơ chế mở vùng cấm từ 0 đến 250 meV trên graphene lớp kép bằng điện trường ngoài, giải quyết triệt để rào cản vật liệu bán dẫn ảo.
• Đánh giá chi tiết 10 kỹ thuật chế tạo từ bóc tách cơ học, gắn kết dương cực đến phản ứng quang nhiệt 1 mili-giây.
• Khẳng định ưu thế vượt bậc về độ linh động 200,000 $\text{cm}^2/\text{Vs}$, sức bền gấp 200 lần thép và khả năng nâng xung nhịp chip xử lý lên ngưỡng 500 – 1000 GHz.
• Đề xuất định hướng ứng dụng thực tiễn trong chế tạo transistor FET tần số siêu cao, điện cực trong suốt uốn dẻo và cảm biến lượng tử.

Luận văn đã cung cấp bức tranh toàn cảnh và vững chắc về mặt lý thuyết cũng như công nghệ chế tạo chất bán dẫn graphene. Trong giai đoạn 2026-2030, việc mở rộng quy mô thử nghiệm vi mạch graphene là hướng đi tất yếu để đón đầu cuộc cách mạng bán dẫn hậu silicon. Các đơn vị nghiên cứu và doanh nghiệp công nghệ cần nhanh chóng kết nối, khai thác tài liệu này để thúc đẩy các dự án chuyển giao công nghệ vật liệu nano tiên tiến.

Trích đoạn nội dung tài liệu

Chương 1: Cơ sở lý thuyết 1.1 Mạng tinh thể của vật rắn 1.1 Mạng tinh thể lý tưởng Trong các vật rắn, nguyên tử, phân tử được sắp xếp một cách đều đặn, tuần hoàn trong không gian tạo thành mạng tinh thể. Mạng tinh thể lý tưởng là mạng lưới không gian vô tận mà tại các nút mạng là các hạt tạo nên tinh thể có tính chất vô hạn tuần hoàn. Các nút mạng được gọi là gốc mạng. Các gốc mạng đều đồng nhất về thành phần cũng như quy luật sắp xếp.

Trong mạng tinh thể lý tưởng, nếu ta chọn một nút làm gốc thì tọa độ của nút liên tiếp được xác định nhờ vector tịnh tiến của mạng tinh thể: R  n1a1  n2 a2  n3 a3 ,        trong đó: a1 , a2 , a3 được gọi là vector tịnh tiến cơ sở, n1 , n2 , n3 là các số nguyên dương âm. Độ lớn của các vector cở sở được gọi là chu kỳ dịch chuyển hay hằng số mạng. Với một mạng tinh thể bất kỳ, có vô số cách chọn bộ ba vector tịnh tiến cơ sở. Cấu trúc của mạng tinh thể gồm có một ô sơ cấp và rất nhiều các nguyên tử sắp xếp theo một cách đặc biệt.2 Ô sơ cấp (ô cơ sở)  a2 Từ bộ ba vector tịnh tiến cơ sở, ta có thể dựng nên một hình hộp bình hành được gọi là ô sơ cấp.

Có  a1 thể xem ô sơ cấp là viên gạch đồng nhất để tạo nên  a3 mạng tinh thể. Để mô tả cấu trúc tinh thể ta coi nó gồm các ô sơ cấp lặp lại tuần hoàn trong không gian. Ứng với vector tịnh tiến nguyên tố hay vector tịnh tiến đơn GVHD: Trương Minh Đức SVTH: Lê Thị Bích Liên Đề tài: Chất bán dẫn Graphene 9 vị , chúng ta có ô mạng nguyên tố hay ô mạng đơn vị. Ô nguyên tố chỉ chứa một nút mạng, trong khi ô đơn vị lại chứa nhiều hơn một nút mạng.

Tuy có rất nhiều cách chọn các vector nguyên tố, nhưng thể tích của ô nguyên tố sẽ không thay đổi. Đó là thể tích của ô cơ sở, nó được tính theo công thức:   a1  a2 a3   a2  a3 a1   a3  a1a2 .        Kích thước của ô cơ sở theo các chiều khác nhau được gọi là các thông số mạng hay hằng số mạng. Tùy thuộc vào tính chất đối xứng của ô cơ sở mà tinh thể đó thuộc vào một trong các nhóm không gian khác nhau.

Đối với mỗi cấu trúc tinh thể, tồn tại một ô cơ sở quy ước, thường được chọn để mạng tinh thể có tính đối xứng cao nhất. Tuy vậy, ô cơ sở quy ước không phải luôn luôn là lựa chọn duy nhất. Ngoài khái niệm ô cơ sở đã nêu trên, người ta còn sử dụng khái niệm ô nguyên tố Wigner – Seitz, nó được vẽ sao cho nút mạng nằm ở tâm của ô. Hình dạng của ô Wigner – Seitz phần nào đặc trưng cho các phép đối xứng trong mạng.

Ô Wigner – Seitz có một nguyên tử trong một ô, có tính đối xứng trung tâm, thể tích của nó đúng bằng thể tích của ô nguyên tố. Hình 5: Ô Wigner – Seitz trong mạng 2 Hình 4: Ô Wigner – Seitz trong mạng 3 chiều.3 Phân loại các loại mạng tinh thể GVHD: Trương Minh Đức SVTH: Lê Thị Bích Liên Đề tài: Chất bán dẫn Graphene 10 Tuy có rất nhiều cách để chọn ô mạng cơ sở cho một mạng cụ thể nhưng Bravais đã đề xuất một số tiêu chuẩn để chọn ô mạng cơ sở sao cho chúng chứa đầy đủ nhất tính chất đối xứng của mạng và đồng thời có thể xem như một đơn vị tuần hoàn của mạng. Các tiêu chí đó bao gồm: - Ô mạng phải cùng hệ với hệ của tinh thể vĩ mô. - Số cạnh bằng nhau và số góc bằng nhau của ô mạng phải nhiều nhất.

- Nếu có góc vuông giữa các cạnh thì góc vuông đó phải nhiều nhất. - Thể tích của ô mạng phải là nhỏ nhất. Để xác định được một ô mạng, chúng ta cần xác  a2    định độ lớn của ba vector a1 , a2 , a3 và vị trí tương đối của chúng trong không gian (góc α, β, γ). Như vậy, ta có tất cả sáu thông số để xác định được  a1 mạng không gian.

Bằng cách lập các tổ hợp khả dĩ của 6 thông số trên, và thêm vào những trường hợp  có các nút ở vị trí tâm của các mặt bên và tâm của a3 ô mạng, Bravais đã chứng minh được rằng chỉ đó Hình 6: Ba vecto cơ sở 14 tổ hợp độc lập (bảng 1). Mỗi tổ hợp ứng với một ô mạng và được gọi là ô mạng Bravais. Mạng Bravais là một tập hợp các điểm tạo thành từ một điểm duy nhất theo các bước rời rạc xác định bởi các véc tơ cơ sở. Tất các các vật liệu có cấu trúc tinh thể đều thuộc vào một trong các mạng Bravais này (không tính đến các giả tinh thể).

Cấu trúc tinh thể là một trong các mạng tinh thể với một ô đơn vị và các nguyên tử có mặt tại các nút mạng của các ô đơn vị nói trên. GVHD: Trương Minh Đức SVTH: Lê Thị Bích Liên Đề tài: Chất bán dẫn Graphene 11 Bảng 1: Bảng 14 ô mạng Bravais Hệ tinh thể Mạng tinh thể Tam tà Đơn giản tâm đáy Đơn tà Đơn giản tâm đáy tâm khối tâm mặt Trực giao Lục giác Tam giác đơn giản tâm khối Bốn phương đơn giản tâm khối tâm mặt Lập phương GVHD: Trương Minh Đức SVTH: Lê Thị Bích Liên Đề tài: Chất bán dẫn Graphene 12 1.4 Sai hỏng mạng trong mạng tinh thể thực tế Các tinh thể thực trong phòng thí nghiệm hay trong kỹ thuật không thỏa mãn các điều kiện của tinh thể lý tưởng. Tinh thể thực tế có kích thước hữu hạn nên tính đối xứng tịnh tiến của tinh thể không thỏa mãn được. Các hạt tạo nên tinh thể không nằm yên ở nút mạng tinh thể mà luôn luôn dao động xung quanh vị trí cân bằng với tần số và biên độ phụ thuộc vào nhiệt độ của tinh thể.

Những dao động này làm cho tính tuần hoàn của mạng tinh thể bị vi phạm. Hoặc xuất hiện các điểm bất thường có mặt trong cấu trúc tinh thể lý tưởng. Các sai hỏng này có vai trò quyết định đến tính chất cơ và điện của các tinh thể thực. Đặc biệt là bất định xứ trong tinh thể cho phép tinh thể biến dạng dễ dàng hơn nhiều so với tinh thể hoàn hảo.

Có 4 loại sai hỏng mạng: - Sai hỏng điểm - Sai hỏng đường - Sai hỏng mặt - Sai hỏng khối Những sai hỏng này dẫn đến bị xô mạng hoặc bị lệch mạng. Kết quả làm tính chất, đặc tính của vật rắn thay đổi theo.2 Lý thuyết vùng năng lượng của vật rắn Trong tinh thể electron chuyển động không hoàn toàn tự do vì các ion dương sắp xếp một cách tuần hoàn, đều đặn. Như vậy, electron khi bắt khỏi nguyên tử sẽ chuyển động trong trường thế tuần hoàn của các ion dương. Để xác định trạng và phổ năng lượng của electron trong trường thế tuần hoàn của mạng tinh thể ta phải giải phương trình Schrodinger: H  k (r )  E k (r ) ^    2 2       V (r )  k (r )  E k (r ),    2m  GVHD: Trương Minh Đức SVTH: Lê Thị Bích Liên Đề tài: Chất bán dẫn Graphene 13 với V (r )  V (r  R) là thế năng trường tuần hoàn.

   Vùng cho Khi giải bài toán này cho ta một bức tranh khái phép quát về sơ đồ vùng năng lượng: gồm các vùng năng Vùng cấm lượng được phép và ngăn cách giữa các vùng năng Vùng cho lượng được phép là các vùng năng lượng cấm. Bức phép tranh vùng năng lượng này có tính tuần hoàn. Hình 7: Bức tranh khái quát sơ đồ vùng Đối với các elelctron hóa trị liên kết yếu với năng lượng các nguyên tử ở nút mạng, thế năng tuần hoàn của mạng tác động lên electron ta xem như là một nhiễu loạn. Với phép gần đúng điện tử liên kết yếu, sự tạo thành các vùng năng lượng liên quan đến sự phản xạ Bragg của sóng điện tử tại biên các vùng Brillouin.

Vùng năng lượng đó liên tục khi nó nằm trong một vùng và gián đoạn tại biên vùng. Đối với electron nằm sâu trong các lớp bên trong của vỏ nguyên tử, liên kết của electron với nguyên tử mạnh, nó không thể nào bức ra khỏi nguyên tử. Với phép gần đúng điện tử liên kết mạnh, các vùng năng lượng được tạo thành do sự tách các mức năng lượng nguyên tử gây bởi tương tác giữa các nguyên tử. Đối với tinh thể có kích thước hữu hạn chứa N nguyên tử thì mỗi vùng có N mức con, khoảng cách giữa các mức con tỉ lệ nghịch với số nguyên tử trong tinh thể.

Khi năng lượng tăng thì bề rộng của vùng cho phép tăng nhưng bề rộng của vùng cấm giảm. Các electron làm đầy các mức năng lượng trong các vùng cho phép tuân theo nguyên lý Pauli và nguyên lý năng lượng cực tiểu. Số electron trong tinh thể hữu hạn nên electron làm đầy các vùng từ thấp lên cao. Vùng năng lượng được phép phía trên cùng được làm đầy hoàn toàn gọi là vùng hóa trị.

Vùng năng lượng được phép phía trên cùng trống hoàn toàn hoặc được lấp đầy một phần thì gọi là vùng dẫn. Ngăn cách giữa vùng dẫn và vùng hóa trị là vùng GVHD: Trương Minh Đức SVTH: Lê Thị Bích Liên Đề tài: Chất bán dẫn Graphene 14 cấm. Có N vùng năng lượng được phép, ngăn cách giữa các vùng năng lượng cấm. Nhưng chung quy lại ta rút gọn về 3 vùng:  Vùng hóa trị: là vùng có năng lượng thấp nhất theo thang năng lượng, là vùng mà điện tử bị liên kết mạnh với nguyên tử và không linh động.

 Vùng dẫn: vùng có mức năng lượng cao nhất, là vùng mà điện tử sẽ linh động (như các điện tử tự do) và điện tử ở vùng này sẽ là điện tử dẫn, có nghĩa là Hình 8: Sơ đồ cấu trúc vùng năng lượng chất sẽ có khả năng dẫn điện khi có điện tử tồn tại trên vùng dẫn. Tính dẫn điện tăng khi mật độ điện tử trên vùng dẫn tăng.  Vùng cấm: là vùng nằm giữa vùng hóa trị và vùng dẫn, không có mức năng lượng nào do đó điện tử không thể tồn tại trên vùng cấm. Nếu bán dẫn pha tạp, có thể xuất hiện các mức năng lượng trong vùng cấm (mức pha tạp).
