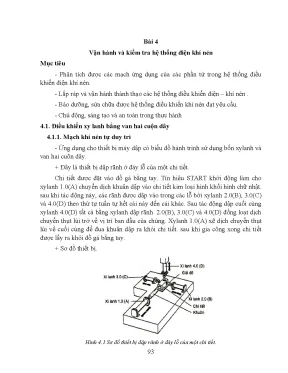

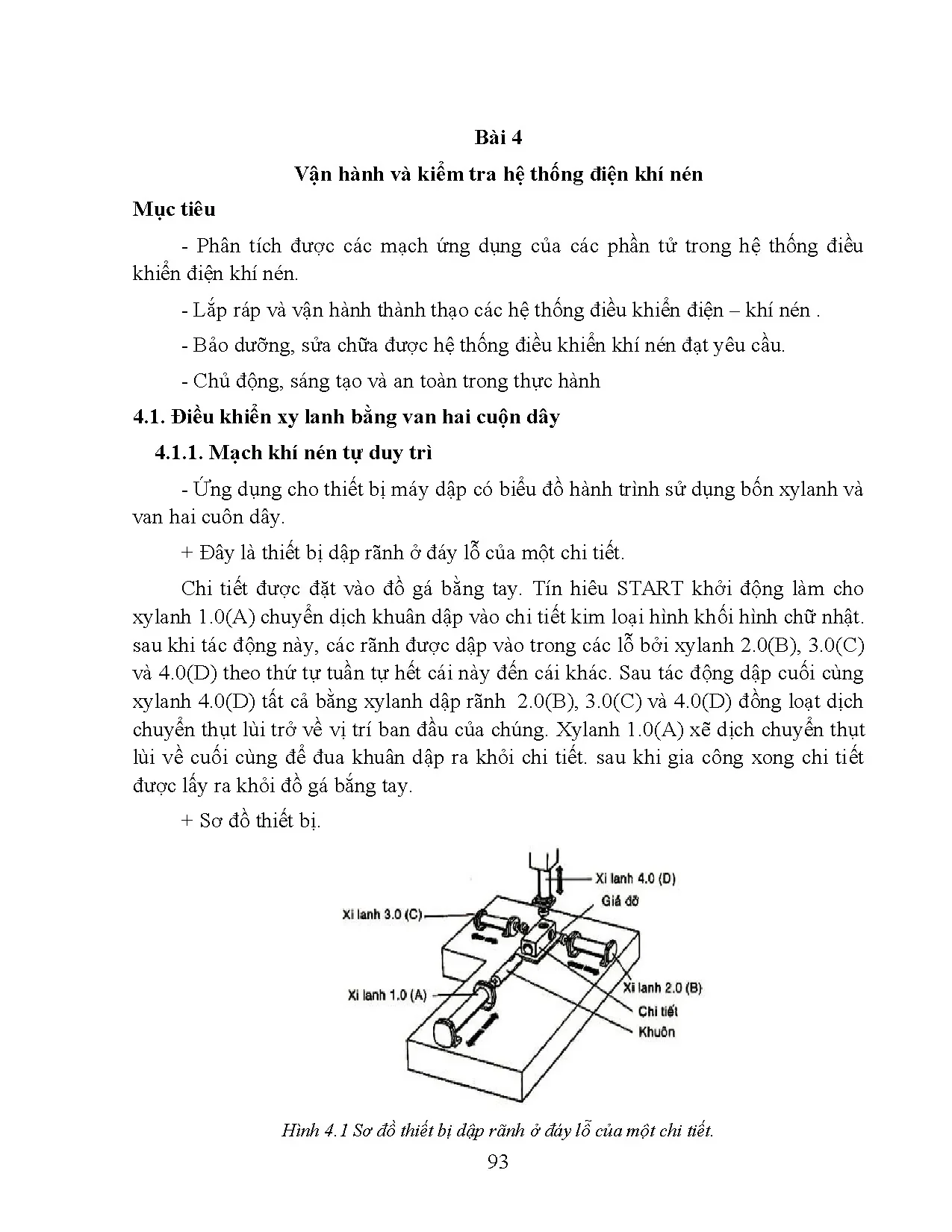

Bài 4 Vận hành và kiểm tra hệ thống điện khí nén Mục tiêu - Phân tích được các mạch ứng dụng của các phần tử trong hệ thống điều khiển điện khí nén. - Lắp ráp và vận hành thành thạo các hệ thống điều khiển điện – khí nén. - Bảo dưỡng, sửa chữa được hệ thống điều khiển khí nén đạt yêu cầu. - Chủ động, sáng tạo và an toàn trong thực hành 4.
Điều khiển xy lanh bằng van hai cuộn dây 4. Mạch khí nén tự duy trì - Ứng dụng cho thiết bị máy dập có biểu đồ hành trình sử dụng bốn xylanh và van hai cuôn dây. + Đây là thiết bị dập rãnh ở đáy lỗ của một chi tiết. Chi tiết được đặt vào đồ gá bằng tay.
Tín hiêu START khởi động làm cho xylanh 1.0(A) chuyển dịch khuân dập vào chi tiết kim loại hình khối hình chữ nhật. sau khi tác động này, các rãnh được dập vào trong các lỗ bởi xylanh 2.0(D) theo thứ tự tuần tự hết cái này đến cái khác. Sau tác động dập cuối cùng xylanh 4.0(D) tất cả bằng xylanh dập rãnh 2.0(D) đồng loạt dịch chuyển thụt lùi trở về vị trí ban đầu của chúng.0(A) xẽ dịch chuyển thụt lùi về cuối cùng để đua khuân dập ra khỏi chi tiết. sau khi gia công xong chi tiết được lấy ra khỏi đồ gá bắng tay.1 Sơ đồ thiết bị dập rãnh ở đáy lỗ của một chi tiết.
93 + Sơ đồ dịch chuyển theo bước.2 Sơ đồ trạng thái và mạch khí nén của thiết bị dập rãnh ở đáy lỗ của một chi tiết. Từ sơ đồ, bảng trạng thái thiết bị dập rãnh ở đáy lỗ của một chi tiết trên mạch điện điều khiển vận hành phải đảm bảo theo quy trình và dễ kiểm tra lỗi hệ thống khi có sự cố. Nhịp 1 2 3 4 5 6 A B C D B-, Xylanh A- + + + + C-, D- Tín hiệu điều khiển S 2 3 2 5 1.4 Tín hiệu điều khiển Y Y Y Y Y Y2 van 1 3 5 7 4,Y6 94 , Y8 Tầng điều khiển I II Sơ đồ mạch điện điều khiển khí nén cho của thiết bị dập rãnh ở đáy lỗ của một chi tiết hình 4.3 Mạch điện điều khiển khí nén cho của thiết bị dập rãnh ở đáy lỗ của một chi tiết. Máy đóng dấu Các chữ cái P, A, B và R cần được đóng dấu lên thân van để chỉ rõ các cổng theo cấu tạo van.
Thân van đóng dấu được lắp đồ gá.0(A) xẽ đóng chữ lên thân van.0(B) xẽ đẩy chi tiết ra khỏi đồ gá vào thùng lưới đựng chi tiết. Dĩ nhiên, thiết bị này có thể dùng đóng dấu lên các chi tiết khác với dấu đóng thích hợp. + Sơ đồ bố trí thiết bị.4 Sơ đồ bố trí thiết bị đóng dấu - Biểu đồ trạng thái máy đóng dấu.5 Biểu đồ trạng thái và mạch khí nén máy đóng dấu + Vòng tròn mô tả các bước thực hiện.6 Vòng tròn mô tả các bước máy đóng dấu. + Sơ đồ mạch điều khiển điện khí nén.7 Sơ đồ mạch điều khiển điện khí nén.
PHẦN THỰC HÀNH Thiết bị lắp vòng chữ O vào các bulông. Vòng chữ O được lắp vào các bulông có ren để sử dụng cho các bộ phận máy khác nhau. Các bulông có ren được đưa vào đồ gá nhờ máy tạo rung. Từng bulông được tách ra bằng thanh có rãnh được gắn trên xylanh 2.0(A) xẽ nâng vòng đệm chữ O lên khi tín hiệu khởi động được đặt vào và xylanh 2.0(B) sẽ di chuyển thanh có rãnh lùi trở lại.
Bulông có ren được đặt vòng đệm chữ O.0(C) sẽ ép bulông có ren vào vòng đệm chữ O.0(C) dịch chuyển lùi về vị trí ban đầu của chung.0(D) sẽ nâng chi tiết ở đồ gá lên và chi tiết được thổi vào thùng chứa nhờ ông thổi 5. Yêu cầu: Vẽ bảng trạng thái hoạt động của hệ thống Vẽ sơ đồ mạch khí nén Sơ đồ mạch điều khiển Chạy mô phỏng chương trình Lắp rắp mạch Kiểm tra lại hệ thống và điều khiển hệ thống Hình 4.8 Hình mô tả hoạt động của hệ thống Mô tả quá trình vận hành hệ thống + Máy gấp tôn bằng khí nén. 98 Đầu tiên cơ cấu đưa phôi vào. Khi ta bật công tắc và nhấn nút thì pittông B đi vào làm công việc kẹp chặt phôi.
Sau đó pittong B đi vào uốn cong phôi làn đầu với góc 90 độ. Sau đó pittong B lùi về và pittong C đi vào thực hiện uốn cong phôi làn hai với hình dáng với cữ chặn, sau đó pittong C lùi về. Khi pittong C lùi về thì pittong A cũng lùi về và phôi được lấy ra tiếp tục một hành trình làm việc mới.9 Hình mô tả hoạt động của hệ thống Biểu đồ trạng thái quy trình hệ thống Nuùt khôûi ñoäng 2 1 3 4 5 6 7 1 A 0 1 B 0 1 C 0 Hình 4.10 Biểu đồ trạng thái quy trình hệ thống Yêu cầu: 1. Vẽ sơ đồ mạch khí nén 2.
Sơ đồ mạch điều khiển 3. Chạy mô phỏng chương trình 4. Lắp rắp mạch 5. Kiểm tra lại hệ thống và điều khiển hệ thống 6.
Mô tả quá trình vận hành hệ thống + Hệ thống nắn tròn niền xe. Yêu cầu của quy trình công nghệ như hình sau. 99 - Nguyên lý hoạt động của mạch trên: Khi nhấn start SOL1 điều khiển xylanh giữa đi về đẩy dàn khuôn trong ra. Khi xylanh giữa đi về chạm phải công tác hành trình, tiếp điểm thường hở của công tác hành trình đóng lại cấp điện cho TIMER hoạt động.
Khi TIMER có điện, tiếp điểm thường đóng của TIMER sẽ cấp điện cho SOL2 điều khiển 4 xy lanh ngoài đi vào ép niềng xe. Sau khoảng thời gian đã đặt cho TIMER, các tiếp điểm của TIMER sẽ đổi trạng thái ngắt điện R2 đồng thời đóng điện cấp cho R3, do tính chất của van đảo chiều khi đó SOL2 sẽ bị mất điện và điều khiển 4 xy lanh ngoài đi về. Khi R3 có điện, SOL1 sẽ mất điện và đi về làm tiếp điểm của công tác hành trình trở về trạng thái thường hở ban đầu. Lúc này cả phần mạch trên và phần mạch dưới cùng hở ra, muốn mạch hoạt động trở lại thì cần phải tác động lại START.11 Hình mô tả hoạt động của hệ thống Yêu cầu: Vẽ bảng trạng thái hoạt động của hệ thống Vẽ sơ đồ mạch khí nén Sơ đồ mạch điều khiển Chạy mô phỏng chương trình 100 Lắp rắp mạch Kiểm tra lại hệ thống và điều khiển hệ thống Mô tả quá trình vận hành hệ thống 4.
Mạch điều khiển theo thời gian + Hệ thống xử lý bề mặt sản phẩm. Yêu cầu của quy trình công nghệ như hình sau. Khi nhấn nút start động cơ băng tải quay mang sản phẩm trên băng tải khi sản phẩm đụng công tắc hành trình động cơ quay băng tải ngừng Xylanh B đưa sản phẩm xuống bồn hoá chất ngâm trong vòng 10S Xylanh B đưa sản phẩm lên sau đó xylanh C đưa sản phẩm sang vị trí bồn rửa nước tiếp đo Xylanh B đem sản phẩm xuống rửa nước trong vòng 3s và đi lên cuối cùng Xylanh D đẩy chi tiết ra băng tải.12 Hình mô tả hoạt động của hệ thống Biểu đồ trạng thái quy trình.13 Biểu đồ trạng thái quy trình Sơ đồ mạch khí nén.14 Sơ đồ mạch khí nén Sơ đồ mạch điện điều khiển.15 Sơ đồ mạch điện điều khiển + Hệ thống nắn tròn niền xe. Yêu cầu của quy trình công nghệ như hình sau.
Nguyên lý hoạt động của mạch trên: Khi nhấn start SOL1 điều khiển xylanh giữa đi về đẩy dàn khuôn trong ra. Khi xylanh giữa đi về chạm phải công tác hành trình, tiếp điểm thường hở của công tác hành trình đóng lại cấp điện cho TIMER hoạt động. Khi TIMER có điện, tiếp điểm thường đóng của TIMER sẽ cấp điện cho SOL2 điều khiển 4 xy lanh ngoài đi vào ép niềng xe. Sau khoảng thời gian đã đặt cho TIMER, các tiếp điểm của TIMER sẽ đổi trạng thái ngắt điện R2 đồng thời đóng điện cấp cho R3, do tính chất của van đảo chiều khi đó SOL2 sẽ bị mất điện và điều khiển 4 xy lanh ngoài đi về.
Khi R3 có điện, SOL1 sẽ mất điện và đi về làm tiếp điểm của công tác hành trình trở về trạng thái thường hở ban đầu. Lúc này cả phần mạch trên và phần mạch dưới cùng hở ra, muốn mạch hoạt động trở lại thì cần phải tác động lại START. 103 Nhiệm vụ: Thiết kế sơ đồ để giải quyết yêu cầu trên. Đưa ra các bước cần thiết, vẽ sơ đồ và thực hành trên tài liệu, sắp xếp các bước theo đúng trình tự.
Sơ đồ cần đầy đủ các bước từ xác định yêu cầu công nghệ đến chức năng của các phần tử. Trình tự thực hiện: Xây dựng từ 3 đến 4 thành viên Viết tất cả các bước trên vào thẻ Sắp xếp các thẻ theo đúng trình tự Chọn một thành viên để báo cáo kết quả. Các bước thiết kế hệ thống theo cấu trúc sơ đồ sau: 4. Điều khiển xy lanh bằng cảm biến tiệm cận Các mạch sử dụng cảm biến đơn giản - Hệ thống ép đơn giản theo mô tả như hình 4.
+ Yêu cầu: Cảm biến cảm ứng từ được gắn tại điểm cuối hành trình của bàn ép (như hình vẽ). Bên trong khuôn ép đã đặt sẵn các khối nhựa thô, dùng để ép thành sản phẩm. Khi xylanh thủy lực điều khiển bàn ép đi xuống, làm cho cảm biến tác động, lúc này cảm biến sẽ điều khiển cho xylanh dừng lại và tiếp tục điều khiển bộ phận nung, để bộ phận nung làm cho khối nhựa nóng chảy và định hình trong khuôn. Hãy thiết kế hệ thống điều khiển.
Cho biết cảm biến là loại PNP – 24 VDC, valve của xylanh thủy lực và hệ thống nung là 220VAC 104 Hình 4.16 Hệ thống vận chuyển sản phẩm Bảng trạng thái hệ thống.17 Biểu diễn biểu đồ trạng thái Sơ đồ bố trí van điều khiển khí nén và mạch điện điều khiển.18 Sơ đồ bố trí van và mạch điều khiển khí nén. Mạch điện điều khiển sử dụng tiếp điểm tự duy trì bằng rơle Hệ thống vận chuyển sản phẩm. + Yêu cầu công nghệ như hình 4.19 Hệ thống vận chuyển sản phẩm + Biểu diễn biểu đồ trạng thái.20 Biểu diễn biểu đồ trạng thái + Sơ đồ bố trí van điều khiển khí nén.21 Sơ đồ bố trí van điều khiển khí nén + Mạch điều khiển cho hệ thống vận chuyển sản phẩm của băng chuyền sử dụng các cảm biến tiệm cận.22 Mạch điều khiển cho hệ thống vận chuyển sản phẩm + Ta có thể dùng phương pháp tầng để thao tác mạch điều khiển hệ thống.23 Mạch điều khiển theo tầng của hệ thống vận chuyển sản phẩm Cấu trúc hệ thống điều khiển khí nén.
