Tổng quan về giáo trình

Giáo trình Lý thuyết cán (Phần I: Cơ sở lý thuyết cán) do Trường Đại học Bách khoa – Đại học Đà Nẵng biên soạn là tài liệu học thuật phục vụ giảng dạy và học tập trong chương trình đào tạo kỹ sư ngành Kỹ thuật Cơ khí, Chế tạo máy, Kỹ thuật Vật liệu và Gia công Kim loại bằng Áp lực. Về vị trí môn học, giáo trình cung cấp hệ thống kiến thức cơ sở chuyên ngành cốt lõi, liên kết các nguyên lý biến dạng dẻo kim loại với tính toán thiết kế quy trình công nghệ cán.

Mục tiêu học tập của giáo trình bao gồm việc trang bị cho người học:

  • Khả năng phân tích các điều kiện cơ học và hình học để trục cán ăn kim loại trong điều kiện tĩnh lẫn động.
  • Năng lực xác định trạng thái ứng suất, phân bố vận tốc và các hệ số biến dạng trong vùng tiếp xúc giữa trục cán và phôi.
  • Phương pháp tính toán định lượng các thông số công nghệ như lượng ép ($\Delta h$), lượng giãn rộng ngang ($\Delta b$), lượng trễ ($S_H$), lượng vượt trước ($S_h$), góc trung hòa ($\gamma$) và hệ số điền đầy lỗ hình ($I$).

Về cấu trúc và cách tiếp cận, giáo trình xây dựng nội dung theo lộ trình từ cơ sở động học, cơ học tiếp xúc ma sát, giải tích vùng biến dạng ba chiều cho đến lý thuyết đồng dạng trong cán lỗ hình phức tạp. Điểm đặc trưng của tài liệu là phương pháp tiếp cận kết hợp chặt chẽ giữa giải tích toán - cơ học (phương trình vi phân cân bằng lực, phương pháp phân tích thứ nguyên) và các số liệu khảo sát thực nghiệm cụ thể (đồ thị hệ số ma sát, độ giãn rộng, độ vượt trước theo nhiệt độ và tốc độ cán).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình Lý thuyết cán (Phần I) bao gồm 4 chương cơ sở:

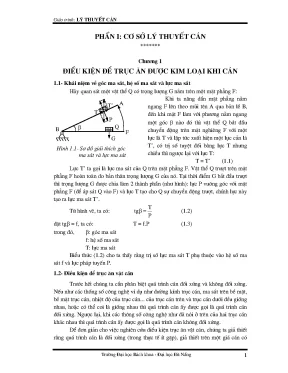

  • Chương 1: Điều kiện để trục ăn được kim loại khi cán: Trình bày bản chất ma sát tiếp xúc, thiết lập điều kiện ăn tự nhiên của trục cán ($\beta \ge \alpha$ khi tiếp xúc ban đầu và $2\beta \ge \alpha$ khi quá trình cán đã ổn định). Chương này khảo sát các sơ đồ công nghệ đặc thù gồm: quá trình cán đối xứng, cán không đối xứng (cán có áp lực trên hoặc áp lực dưới do chênh lệch đường kính trục), máy cán một trục dẫn động không dùng hộp truyền lực, động học vận tốc đưa phôi ($C_0$) và vận tốc trục ($C_{TX}$), phương pháp xác định hệ số ma sát $f$ bằng thực nghiệm lẫn công thức giải tích thực nghiệm.
  • Chương 2: Vùng biến dạng: Định nghĩa vùng biến dạng hình học và thực tế; xác định các thông số chiều dài cung tiếp xúc ($l_x$), lượng ép tuyệt đối/tương đối ($\Delta h, \varepsilon$), lượng dãn rộng ($\Delta b$), lượng kéo dài ($l$); phân tích biến dạng đàn hồi của trục cán và vật cán trong cán nguội tấm mỏng; động học phân bố vận tốc và trạng thái ứng suất kéo/nén theo chiều cao tiết diện; khảo sát hiện tượng trễ ($S_H$), vượt trước ($S_h$), góc trung hòa ($\gamma$), vùng dính và các phương pháp xác định độ vượt trước.
  • Chương 3: Biến dạng ngang và lượng dãn rộng khi cán: Nghiên cứu hiện tượng biến dạng ngang $\Delta b = b - B$; tổng hợp các công thức thực nghiệm (như công thức Petrov); áp dụng phương pháp phân tích thứ nguyên Amonton để thiết lập phương trình dãn rộng tổng quát; phân tích định luật trở kháng biến dạng nhỏ nhất (thí nghiệm Galovin); xác định hệ số biến dạng ngang $K_z$ và khảo sát các nhân tố ảnh hưởng tới $\Delta b$ (lượng ép, đường kính trục, chiều rộng phôi, ma sát, nhiệt độ, lực căng trước/sau).
  • Chương 4: Cán dọc trong lỗ hình: Định nghĩa lỗ hình và hệ thống khuôn hình cơ bản (hộp chữ nhật - vuông, thoi - thoi, thoi - vuông, ovan - vuông, ovan - tròn); số liệu thực nghiệm về góc ăn và độ dãn rộng trong rãnh; các điều kiện đồng dạng hình học, đồng dạng lý tính và cơ tính (lý thuyết Britnen, Gupkin, Pavlop); cân bằng lực thành bên ($R_x$) và tính toán hệ số điền đầy lỗ hình ($I = \omega / \omega_{LH}$).

Progression logic của giáo trình phát triển từ điều kiện biên tiếp xúc ban đầu (Chương 1) $\rightarrow$ phân tích không gian biến dạng bên trong trục phẳng (Chương 2) $\rightarrow$ giải bài toán dòng chảy kim loại theo phương ngang (Chương 3) $\rightarrow$ mở rộng sang biến dạng cưỡng bức trong không gian định hình phức tạp (Chương 4).

Kiến thức nền tảng được xây dựng

  1. Định luật bảo toàn thể tích: $H \cdot B \cdot L = h \cdot b \cdot l$ hay $\eta \cdot \beta \cdot \lambda = 1$, đóng vai trò tiên đề xác lập quan hệ giữa các hệ số biến dạng chiều cao ($\eta$), chiều rộng ($\beta$) và chiều dài ($\lambda$).
  2. Định luật ma sát tiếp xúc và Định luật Amonton: Quan hệ $T = f \cdot P$ và $\tau / \sigma = f$, giải thích vai trò của ma sát tiếp xúc như một điều kiện cần để duy trì quá trình cán.
  3. Định luật trở kháng biến dạng nhỏ nhất: Thiết lập nguyên lý các chất điểm kim loại trên bề mặt tiếp xúc sẽ dịch chuyển theo phương có trở lực ma sát cản trở nhỏ nhất (đoạn đường ngắn nhất đến biên mép).
  4. Lý thuyết phân tích thứ nguyên: Ứng dụng phân tích thứ nguyên với 8 đại lượng vật lý độc lập ($B, H, \Delta h, D, \sigma, \tau...$) quy về hệ 5 thông số không thứ nguyên để biểu diễn quy luật dãn rộng.
  5. Lý thuyết đồng dạng cơ - nhiệt - hình học: Thiết lập điều kiện tương đương giữa biến dạng tiết diện phức tạp và tiết diện chữ nhật đơn giản qua các tỷ số $F/V = \text{idem}$, $P/F = \text{idem}$.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật (Technical skills): Xác định góc ăn cực đại, góc trung hòa ($\gamma = \frac{\alpha}{2}(1 - \frac{\alpha}{2f})$), lượng vượt trước ($S_h%$), biến dạng đàn hồi của trục và phôi dựa trên môđun đàn hồi ($E$) và hệ số Poisson ($\mu_P$).
  • Kỹ năng phân tích (Analytical skills): Phân tích biểu đồ ứng suất kéo - nén pháp tuyến theo chiều cao tiết diện, nhận diện nguy cơ nứt tế vi vùng tâm phôi khi tỷ số $l_x / h_{TB} > 0,5 \div 1$, giải thích cơ chế biến đổi ma sát theo sự chuyển biến pha của lớp vảy rèn $\text{FeO}$ tại các khoảng nhiệt độ $450 \div 500^\circ\text{C}$ và $900 \div 1000^\circ\text{C}$.
  • Kỹ năng thực hành công nghệ (Practical competencies): Ứng dụng quy chuẩn ép chênh lệch đường kính trục cán (áp lực trên/dưới từ $2 \div 3\text{ mm}$ với cán hình bé đến $20\text{ mm}$ với cán phá) để định hướng đường đi của phôi; kiểm soát hệ số điền đầy $I$ để hạn chế phế phẩm bavia hoặc thiếu cạnh.

Phương pháp giảng dạy và học tập

Giáo trình được xây dựng trên phương pháp sư phạm diễn dịch kết hợp mô hình hóa kỹ thuật. Nội dung khởi đầu bằng các sơ đồ cơ học tĩnh học rõ ràng (vật trượt trên mặt phẳng nghiêng, phân tích phản lực trên hệ trục toạ độ $x-x$), chuyển sang thiết lập phương trình vi tích phân, và kết thúc bằng việc kiểm chứng qua dữ liệu đo đạc thực nghiệm.

Bài tập và bài toán công nghệ

Giáo trình cung cấp các bài toán mô hình hóa cụ thể:

  • Tính toán điều kiện ăn tự nhiên khi cán phôi tiết diện vuông trong lỗ hình thoi với góc nghiêng thành bên $\phi_t$ ($\alpha = b / \cos\phi_t$) hoặc lỗ hình ovan ($\phi_t \approx \arcsin(B / 2r_{ov})$).
  • Tính toán phân phối lượng ép trên trục lớn ($\Delta h_R$) và trục bé ($\Delta h_r$) khi cán có áp lực: $$\Delta h_r = \frac{\Delta h}{2} \cdot \frac{r}{1 + \frac{r}{R}}$$
  • Bài toán biến dạng phẳng ($db/b = 0$) và xác định chiều rộng $b_x$ tại tiết diện bất kỳ theo hệ số $K_z$.

Phương pháp thực nghiệm và kiểm tra đánh giá

Tài liệu mô tả chi tiết hai quy trình thực nghiệm công nghệ:

  1. Xác định hệ số ma sát $f$: Bằng phương pháp góc ăn cực đại (thay đổi khoảng cách trục đến khi phôi bắt đầu tự ăn) và phương pháp đo lực kéo $N$ qua lực kế ở trạng thái cán ổn định.
  2. Xác định độ vượt trước $S_h$: Bằng phương pháp khắc vạch $m_1, m_2$ (khoảng cách $l_B$) trên bề mặt trục cán và đo khoảng cách vết in $m_1', m_2'$ ($l_1$) trên phôi sau khi cán ($S_h = l_1 - l_B$).

Phương pháp đánh giá kết quả học tập tập trung vào khả năng thiết lập phương trình cân bằng lực vi phân $\Sigma X = 0$, tính toán chính xác các thông số hình học vùng tiếp xúc, và phân tích đúng tác động qua lại của các yếu tố công nghệ thông qua hệ thống đồ thị.

Hướng dẫn tự học

Người học cần tự xây dựng lại các phép biến đổi đại số từ các giả thiết hình học góc bé ($\cos\alpha \approx 1 - \alpha^2/2$, $\sin\alpha \approx \alpha$), tra cứu các hệ số hiệu chỉnh theo mác thép ($K_2$ của thép CT3, CT20, CT40, Y10, A12, 30XCA, X18H9...), và đối chiếu kết quả tính giải tích với đồ thị thực nghiệm được cung cấp trong từng chương.

Điểm nổi bật và số liệu thực nghiệm

Giáo trình tổng hợp và hệ thống hóa nhiều kết quả nghiên cứu kinh điển trong lĩnh vực cán kim loại từ các tác giả như Galovin, Bakhtinov, Tselikov, Startrenco, Petrov, Britnen, Pavlop, Gupkin:

  • Hệ thống dữ liệu thực nghiệm về vật liệu: Cung cấp số liệu cụ thể về hệ số ma sát khi cán các kim loại khác nhau dưới cùng mức biến dạng $\varepsilon \approx 40%$ (Nhôm $\text{Al}: f = 0,188$; Đồng $\text{Cu}: f = 0,155$; Thép: $f = 0,140$).
  • Đánh giá ảnh hưởng của chất bôi trơn: Bảng quy chuẩn hệ số ma sát quy ước $f_0$ và hệ số $K_c$ khi cán nguội với các môi trường: trục khô ($f_0 = 0,086; K_c = 1,55$), dầu máy ($0,078; 1,35$), nước ($0,056; 1,0$), dầu hỏa ($0,053; 1,0$), dầu bóng ($0,051; 0,9$), dầu thực vật ($0,05; 0,9$) và dầu dừa ($0,048; 0,9$).
  • Mô hình động học vận tốc vùng tiếp xúc: Phân tích 4 trường hợp tương quan giữa vận tốc đưa phôi $C_0$ và vận tốc trục cán $C_{TX}$, giải thích hiện tượng ngừng tạm thời của phôi do thiếu độ cứng vững trong cơ cấu truyền động và tác động của lực cản quán tính $I$.
  • Khảo sát tác động công nghệ đặc thù: Đánh giá định lượng tác động của lực căng trước ($T_1$) và lực căng sau ($T_0$), ảnh hưởng của dao động sóng siêu âm kết hợp chất bôi trơn đến việc giảm ma sát tiếp xúc, và sự biến thiên lượng dãn rộng theo các mác thép hợp kim ($\text{X18H9T}, 40\text{XH}$ có $\Delta b$ lớn hơn thép carbon từ $25% \div 30%$).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng sau:

  • Sinh viên đại học: Sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Cơ khí, Chế tạo máy, Cơ kỹ thuật, Kỹ thuật Vật liệu và Gia công Kim loại bằng Áp lực.
  • Học viên cao học và nghiên cứu sinh: Sử dụng làm tài liệu tham khảo cho các học phần Lý thuyết biến dạng dẻo nâng cao, Cơ học biến dạng kim loại và Mô phỏng số quá trình cán.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Cơ học lý thuyết (phân tích tĩnh học, cân bằng lực), Sức bền vật liệu (trạng thái ứng suất phẳng và khối, định luật đàn hồi), Vật lý chất rắn và Toán giải tích (phương trình vi phân, giải tích thứ nguyên).
  • Giảng viên và kỹ sư thực tế: Tài liệu dùng làm khung bài giảng môn Lý thuyết cán, thiết kế đồ án môn học Thiết kế trục cán/Thiết kế lỗ hình, đồng thời là tài liệu tra cứu các công thức giải tích cho kỹ sư công nghệ tại các nhà máy luyện cán thép.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với sinh viên đại học, học viên cao học chuyên ngành Cơ khí, Gia công Áp lực, Luyện kim và các kỹ sư đang trực tiếp tính toán, vận hành thiết bị cán thép tại các nhà máy cơ khí - luyện kim.

2. Cần kiến thức nền nào để học tốt giáo trình?

Người học cần nắm vững kiến thức Cơ học lý thuyết (cân bằng tĩnh học, ma sát trượt), Sức bền vật liệu (vòng tròn Mohr ứng suất, ứng suất chính $\sigma_1, \sigma_2, \sigma_3$), Toán giải tích và các khái niệm cơ bản về Kim loại học (cấu trúc mạng tinh thể, lớp vảy rèn $\text{FeO}, \text{Fe}_2\text{O}_3$).

3. Điểm khác biệt của giáo trình so với các tài liệu gia công kim loại đại cương?

Giáo trình tập trung chuyên sâu vào giải tích định lượng cơ học tiếp xúc trong khe hở trục cán, phân tích chi tiết điều kiện ăn kim loại cho nhiều sơ đồ công nghệ (cán có áp lực, cán một trục dẫn động), mô hình hóa chuyển động của chất điểm trong vùng biến dạng và thiết lập lý thuyết đồng dạng cho cán thép hình.

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên bám sát quy trình: nghiên cứu sơ đồ phân tích lực $\rightarrow$ tự thiết lập lại các phương trình cân bằng $\rightarrow$ khảo sát các trường hợp giới hạn ($\alpha \to 0, \beta \to \alpha$) $\rightarrow$ tra cứu các bảng thông số thực nghiệm để giải các bài toán dãn rộng và điền đầy cụ thể.

5. Giáo trình giới thiệu những phương pháp thực nghiệm nào để bổ trợ lý thuyết?

Giáo trình trình bày phương pháp đo góc ăn cực đại và đo lực cản bằng lực kế để xác định hệ số ma sát $f$, phương pháp khắc vạch khoảng cách trên trục để đo độ vượt trước $S_h$, và các thí nghiệm nén mẫu đa giác của Galovin nhằm kiểm chứng định luật trở kháng biến dạng nhỏ nhất.

Kết luận

Giáo trình Lý thuyết cán (Phần I: Cơ sở lý thuyết cán) của Trường Đại học Bách khoa – Đại học Đà Nẵng là tài liệu học thuật cơ bản, hoàn chỉnh về cơ sở cơ học và công nghệ biến dạng kim loại qua trục cán. Nội dung giáo trình bao quát từ điều kiện ăn phôi, động học và trạng thái ứng suất vùng biến dạng, quy luật biến dạng ngang đến các nguyên lý cán dọc trong lỗ hình.

Lộ trình học tập khuyến nghị là tiếp cận tuần tự theo 4 chương, kết hợp chặt chẽ giữa tính toán giải tích lý thuyết và phân tích dữ liệu thực nghiệm. Để mở rộng kiến thức, người học nên kết hợp tham khảo các tài liệu chuyên ngành về Thiết kế thiết bị cán, Công nghệ cán thép hình và Phần II của giáo trình về tính toán công nghệ cán chi tiết.
