BÁO CÁO TỔNG QUAN HỌC THUẬT VÀ MÔ TẢ NỘI DUNG GIÁO TRÌNH MÔ ĐUN: SỬA CHỮA BẢO DƯỠNG HỆ THỐNG LÁI (NGHỀ CÔNG NGHỆ Ô TÔ - TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

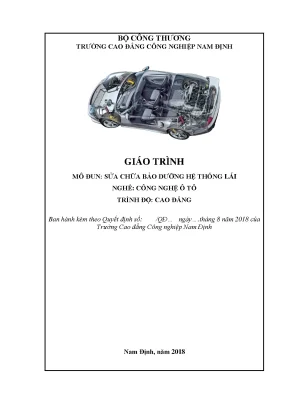

Giáo trình Mô đun: Sửa chữa & bảo dưỡng hệ thống lái (Mã mô đun: C612021511) là tài liệu đào tạo chuyên môn nghề được biên soạn bởi Khoa Cơ khí & Động lực thuộc Trường Cao đẳng Công nghiệp Nam Định (Bộ Công Thương) theo Quyết định ban hành năm 2018. Ban biên soạn giáo trình gồm Bùi Ngọc Luận (Chủ biên), Tống Minh Hải và Nguyễn Lương Huy.

Trong chương trình đào tạo nghề Công nghệ Ô tô trình độ Cao đẳng, mô đun này có thời lượng 45 giờ (bao gồm 15 giờ lý thuyết, 28 giờ thực hành và 2 giờ kiểm tra định kỳ), được bố trí giảng dạy tại học kỳ IV. Đây là mô đun chuyên môn nghề bắt buộc, được thực hiện sau khi người học đã hoàn thành khối kiến thức cơ sở và chuyên môn tiền đề như: Vẽ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ kỹ thuật, Công nghệ khí nén thủy lực, Thực hành nguội cơ bản, Kỹ thuật chung về ô tô và công nghệ sửa chữa, cùng các mô đun sửa chữa động cơ, hệ thống truyền động và hệ thống di chuyển.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Trình bày đầy đủ yêu cầu, nhiệm vụ, phân loại hệ thống lái; giải thích cấu tạo và nguyên lý hoạt động của tổng thành cũng như từng bộ phận chi tiết; phân tích nguyên nhân hư hỏng và phương pháp kiểm tra, bảo dưỡng, sửa chữa.
  • Về kỹ năng: Thực hiện tháo lắp, kiểm tra, sửa chữa các chi tiết cơ cấu lái, dẫn động lái, cầu dẫn hướng và trợ lực lái đúng quy trình kỹ thuật; sử dụng thành thạo các trang thiết bị và dụng cụ đo kiểm chuyên dụng.
  • Về năng lực tự chủ và trách nhiệm: Chấp hành quy trình công nghệ, quy định an toàn lao động và rèn luyện tính cẩn thận, chính xác trong thao tác sửa chữa cơ khí ô tô.

Giáo trình tiếp cận kiến thức theo cấu trúc logic từ tổng quan hệ thống cơ khí, phân tích các cụm chi tiết cơ cấu - dẫn động, nghiên cứu động học góc đặt bánh xe đến hệ thống trợ lực và kỹ thuật đo kiểm xưởng thực hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 5 bài học tương ứng với các cụm kết cấu trong hệ thống lái ô tô:

  • Bài 1: Hệ thống lái ô tô (5 giờ: 2 LT - 3 TH): Trình bày tổng quan nhiệm vụ, yêu cầu kỹ thuật (tính linh hoạt, lực lái thích hợp, khả năng hồi vị, giảm chấn động mặt đường, ổn định chuyển động thẳng); phân loại theo vị trí vành lái (bên trái/bên phải), số lượng cầu dẫn hướng, kết cấu cơ cấu lái và dạng năng lượng trợ lực; nguyên lý hệ thống lái trên hệ thống treo phụ thuộc và hệ thống treo độc lập; quy trình 10 bước tháo lắp tổng thể và 11 hạng mục bảo dưỡng định kỳ bên ngoài.
  • Bài 2: Sửa chữa và bảo dưỡng cơ cấu lái (15 giờ: 5 LT - 9 TH - 1 KT): Khảo sát các thông số đặc trưng gồm tỉ số truyền ($i_c$), hiệu suất thuận ($\eta_t$), hiệu suất nghịch ($\eta_n$); cấu tạo chi tiết 5 dạng cơ cấu lái; quy trình tháo lắp cơ cấu trục vít - con lăn và thanh răng - bánh răng xe TOYOTA; phương pháp đo độ rơ vành tay lái, kiểm tra độ đảo thanh răng, cách khử độ rơ dọc và độ rơ ngang.
  • Bài 3: Sửa chữa và bảo dưỡng dẫn động lái (10 giờ: 3 LT - 7 TH): Phân tích cơ sở động học quay vòng đúng của ô tô; cấu tạo trục lái, đòn quay, đòn kéo dọc, đòn kéo ngang và khớp liên kết cầu (rôtuyn); nguyên lý và kích thước hình thang lái; lý thuyết 4 góc đặt bánh xe và trụ đứng (Camber, Caster, Kingpin, Toe-in); quy trình kiểm tra, căn chỉnh độ chụm bánh xe bằng thước đo cơ khí hoặc bệ thử trượt ngang.
  • Bài 4: Sửa chữa và bảo dưỡng cầu dẫn hướng (5 giờ: 2 LT - 2 TH - 1 KT): Cấu tạo dầm cầu liền tiết diện chữ I, khớp nối cam quay, bạc trượt, chốt chuyển hướng và moay-ơ bánh xe; phương pháp kiểm tra biến dạng dầm cầu và sửa chữa độ mòn các bề mặt làm việc.
  • Bài 5: Sửa chữa và bảo dưỡng trợ lực lái (10 giờ: 3 LT - 7 TH): Khảo sát kết cấu cụm bơm trợ lực cánh gạt, van phân phối (van điều khiển), xi lanh lực và đường dẫn dầu thủy lực cao áp; quy trình chẩn đoán sai hỏng mạch thủy lực và kỹ thuật bảo dưỡng.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các nguyên lý cơ học và động học ô tô:

  1. Động học quay vòng ô tô: Đảm bảo điều kiện các bánh xe quay quanh một tâm quay tức thời duy nhất ($O$) để triệt tiêu hiện tượng trượt lết ngang của lốp. Góc quay của bánh xe dẫn hướng bên trong ($\alpha$) và bên ngoài ($\beta$) phải thỏa mãn quan hệ động học $\alpha < \beta$ do hình thang lái 4 khâu đảm nhận.

  2. Cơ sở động lực học cơ cấu lái:

    • Tỉ số truyền: $i_c = \frac{\Delta \alpha_v}{\Delta \theta_d}$ (tỉ số giữa góc quay vành lái và góc quay trục đòn quay đứng).
    • Hiệu suất thuận ($\eta_t$): Xác định lực truyền từ vành lái xuống bánh xe; $\eta_t$ càng cao lực đánh lái càng nhẹ.
    • Hiệu suất nghịch ($\eta_n$): Xác định lực truyền ngược từ mặt đường lên vành lái; yêu cầu $\eta_n < \eta_t$ để triệt tiêu các xung lực va đập dội ngược từ mặt đường gồ ghề.

  3. Phân loại kết cấu và công thức tỉ số truyền:

Loại cơ cấu lái Công thức tỉ số truyền ($i_c$) Hiệu suất thuận ($\eta_t$) Hiệu suất nghịch ($\eta_n$) Đặc tính kỹ thuật
Trục vít - cung răng $i_c = \frac{2\pi r_0}{t}$ $\approx 0{,}5$ $\approx 0{,}4$ Tỉ số truyền không đổi; loại cung răng bên tiếp xúc toàn bộ chiều dài răng, dùng cho xe tải lớn.
Trục vít - con lăn $i_c = \frac{2\pi r_2}{t \cdot z_1}$ $\approx 0{,}65$ $\approx 0{,}5$ Trục vít dạng glôbôít; lệch trục $e = 5 \div 7\text{ mm}$ cho phép điều chỉnh khe hở ăn khớp.
Trục vít - chốt quay $i_c = \frac{2\pi r_2 \cos\alpha}{t}$ $\approx 0{,}7$ $\approx 0{,}7$ Tỉ số truyền thay đổi theo góc quay đòn quay đứng; dùng trên xe tải và xe khách không trợ lực.
Trục vít - êcu bi - cung răng Xác định theo bán kính ăn khớp $C_i, D_i$ Rất cao Rất cao Ma sát lăn qua các viên bi tuần hoàn; có dạng tỉ số truyền cố định hoặc biến đổi theo góc quay.
Bánh răng trụ - thanh răng Biến đổi chuyển động quay thành tịnh tiến Rất cao Cao Cấu trúc nhỏ gọn; thanh răng kiêm thanh kéo ngang; ứng dụng phổ biến trên hệ thống treo độc lập.
  1. Hệ thống 4 góc đặt bánh xe và trụ quay đứng:
    • Góc Camber (độ nghiêng ngang bánh xe): Camber dương giúp giảm tải trọng uốn đặt lên cam quay và ngăn ngừa tuột bánh; Camber 0 ngăn mòn lệch lốp; Camber âm giúp triệt tiêu biến dạng lốp khi xe vào cua ở tốc độ cao.
    • Góc Caster (độ nghiêng dọc trụ quay đứng): Tạo khoảng cách caster phía trước tâm tiếp xúc lốp, sinh ra mômen tự hồi vị bánh xe về vị trí chuyển động thẳng sau khi đánh lái.
    • Góc Kingpin (độ nghiêng ngang trụ quay đứng): Tạo độ lệch tâm $l$ với mặt đường; kết hợp cùng Camber để thu nhỏ cánh tay đòn cản quay vòng, nâng dầm cầu khi đánh lái để tạo lực hồi vị bằng trọng lượng thân xe.
    • Độ chụm bánh xe (Toe-in / Toe-out): Hiệu số kích thước $(B - A)$ đo tại mép lốp trước và sau; dùng để triệt tiêu lực đẩy ngang sinh ra do góc Camber dương, giữ cho bánh xe lăn thuần túy theo phương thẳng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Kê kích xe an toàn; sử dụng clê lực, vam tháo chuyên dụng, thước đo độ chụm cơ khí có dây xích, vành dẻ quạt chia độ gắn kim chỉ thị, đồng hồ đo áp suất lốp.
  • Kỹ năng đo kiểm và phân tích sai hỏng: Đo độ rơ vành tay lái (tiêu chuẩn xe tốt $10^\circ \div 15^\circ$, xe cũ $< 25^\circ$; xe tải Hino/Hyundai từ $15 \div 35\text{ mm}$); kiểm tra lực kéo tiếp tuyến trên vành lái (xe con: $10 \div 20\text{ N}$, xe tải: $15 \div 30\text{ N}$); kiểm tra độ trượt ngang trên thiết bị đo điện tử ($\le 5\text{ mm}$); đo độ đảo thanh răng (cực đại $0{,}3\text{ mm}$).
  • Kỹ năng phục hồi và căn chỉnh: Điều chỉnh căn đệm khử độ rơ dọc trục vít; xoay bu lông điều chỉnh khe hở ăn khớp thanh răng - cung răng; thay đổi chiều dài thanh kéo ngang để chỉnh độ chụm đạt chuẩn ($1{,}5 \div 3{,}5\text{ mm}$ với xe con, $1{,}5 \div 5\text{ mm}$ với xe tải); gia công doa xi lanh lực khe hở tiêu chuẩn $0{,}01\text{ mm}$.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp công nghệ sửa chữa ô tô:

  • Tỷ trọng phân bổ giờ học: Thời lượng thực hành chiếm 62,2% (28/45 giờ), tập trung rèn luyện kỹ năng tháo lắp, kiểm tra chi tiết và điều chỉnh thông số hình học trực tiếp trên mô hình và cụm tổng thành xe thực tế.

  • Sử dụng bảng quy trình chuẩn hóa: Các bài học đều tích hợp bảng trình tự tháo lắp chi tiết kèm trang thiết bị, dụng cụ và yêu cầu kỹ thuật nghiêm ngặt (như quy trình tháo 10 bước hệ thống lái, quy trình 9 bước tháo rã cơ cấu trục vít - con lăn, quy trình tháo rời cụm thanh răng TOYOTA).

  • Hệ thống hóa chẩn đoán qua bảng lỗi:

Hiện tượng hư hỏng Nguyên nhân kỹ thuật Biện pháp kiểm tra và sửa chữa
1. Tay lái nặng Hỏng trợ lực; thiếu áp suất lốp; thiếu dầu bôi trơn khớp nối; chốt quay nghiêng sau quá mức; cong khung xe. Đo áp suất dầu trợ lực; bơm lốp đúng áp suất; tra mỡ bôi trơn; chỉnh góc nghiêng chốt chuyển hướng; nắn khung xe.
2. Độ rơ vành lái quá lớn Mòn ổ bi côn/hộp tay lái; mòn khớp rôtuyn; mòn ổ bi moay-ơ bánh xe dẫn hướng. Rút bớt đệm căn ổ bi; siết vít điều chỉnh khe hở ăn khớp; thay mới khớp cầu và ổ bi bánh xe.
3. Xe lạng sang hai bên Khớp cầu, thanh nối có độ rơ lỏng; độ chụm bánh xe âm; thanh kéo ngang bị cong. Thay mới khớp cầu mòn; nắn thẳng thanh kéo; điều chỉnh lại độ chụm bánh xe đạt giá trị dương.
4. Xe luôn lạng về một bên Áp suất lốp hai bên không đều; góc Camber/Caster hai bên lệch nhau; ổ bi bánh xe bị bó kẹt. Cân bằng áp suất lốp hai bên; chỉnh lại góc nghiêng trụ đứng đồng đều; nới lỏng hoặc thay thế ổ bi bánh xe.
5. Đầu xe lắc qua lắc lại Lỏng khớp nối, thanh giằng; góc Kingpin hai bên không đều; áp suất lốp không đủ. Siết chặt mối ghép ren; thay thế đệm cao su/rôtuyn rơ; căn chỉnh lại góc nghiêng ngang chốt quay.
  • Phương pháp đánh giá và tự học: Đánh giá định kỳ qua 2 bài kiểm tra thực hành tay nghề (sau Bài 2 và Bài 4), tập trung vào độ chính xác của kích thước sau lắp ráp, mômen siết bu lông và thao tác an toàn thiết bị. Hướng dẫn tự học thông qua việc đối chiếu sổ tay bảo trì của từng hãng xe và kiểm tra định kỳ bằng mắt các hiện tượng rò rỉ dầu mỡ trước ca vận hành.

Điểm nổi bật và cập nhật kỹ thuật

Tài liệu phản ánh các chuyển biến công nghệ trong thiết kế và bảo dưỡng hệ thống lái ô tô:

  1. Cập nhật xu hướng thiết kế hệ thống treo và góc đặt bánh xe: Phân tích sự chuyển dịch kết cấu từ cầu liền (treo phụ thuộc) sang cầu rời (treo độc lập MacPherson hoặc treo hai đòn ngang). Phân tích rõ nguyên nhân các dòng xe hiện đại chuyển sang sử dụng góc Camber bằng 0 hoặc Camber âm nhằm nâng cao độ ổn định thân xe ở tốc độ cao trên đường phẳng, thay thế cho Camber dương của các thế hệ xe cũ chạy trên đường lồi giữa.

  2. Tích hợp cơ cấu bánh răng - thanh răng hiện đại: Mô tả chi tiết cơ cấu lái bánh răng trụ - thanh răng kết hợp làm thanh lái ngang trong hình thang lái, phản ánh đúng kết cấu thực tế trên các dòng xe du lịch phổ thông.

  3. Quy trình tháo lắp thực tế trên xe TOYOTA: Giáo trình trích dẫn tài liệu kỹ thuật xe TOYOTA, hướng dẫn chi tiết các bước kẹp ê-tô định vị, tháo thanh lái, nắp che bụi, nắp lò xo dẫn hướng, cụm van trợ lực lái và kiểm tra độ đảo thanh răng bằng đồng hồ so.

  4. Quy chuẩn thông số nhà sản xuất công nghiệp: Đưa vào các chỉ số kỹ thuật cụ thể từ các nhà sản xuất xe thương mại như HINO và HYUNDAI (tiêu chuẩn độ rơ vành lái $15 \div 35\text{ mm}$), liên kết chặt chẽ giữa đào tạo học đường và tiêu chuẩn xưởng dịch vụ kỹ thuật.

Đối tượng sử dụng giáo trình

  • Học viên đào tạo nghề: Giáo trình là tài liệu học tập chính khóa cho sinh viên năm thứ hai (học kỳ IV) trình độ Cao đẳng nghề Công nghệ Ô tô.
  • Điều kiện tiên quyết: Người học bắt buộc phải hoàn thành các môn học cơ sở cơ khí (Cơ kỹ thuật, Vật liệu cơ khí, Vẽ kỹ thuật, Dung sai lắp ghép và đo lường kỹ thuật), công nghệ nền tảng (Công nghệ khí nén thủy lực, Thực hành nguội) và các học phần tổng thành gầm ô tô cơ sở trước khi tiếp cận mô đun này.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ thiết kế giáo án tích hợp lý thuyết và thực hành, phân chia thời lượng giảng dạy theo định mức 45 giờ chuẩn của Bộ Công Thương.
  • Kỹ thuật viên xưởng: Tài liệu phục vụ mục đích tra cứu quy trình tháo rã, phương pháp đo độ rơ vành lái, cách thức cân chỉnh độ chụm và bảng định mức khe hở lắp ghép cơ cấu lái ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề Công nghệ Ô tô tại học kỳ IV và kỹ thuật viên sửa chữa khung gầm tại các xưởng dịch vụ kỹ thuật ô tô.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy kiến thức từ 17 môn học và mô đun tiên quyết, quan trọng nhất là Dung sai lắp ghép và đo lường kỹ thuật, Cơ kỹ thuật, Công nghệ khí nén thủy lực, Thực hành nguội và Kỹ thuật chung về ô tô.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thuần túy?

Giáo trình kết hợp đồng thời giữa lý thuyết tính toán động học (tỉ số truyền, hiệu suất thuận nghịch, 4 góc đặt bánh xe) với các bảng quy trình tháo lắp từng bước có hình ảnh minh họa thực tế từ hãng xe TOYOTA cùng các bảng dữ liệu chẩn đoán hư hỏng chi tiết.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần nắm vững mối liên hệ động học giữa hình thang lái và góc quay bánh xe, sau đó đối chiếu các thông số đo kiểm thực tế (như độ rơ vành lái, lực kéo tiếp tuyến, độ chụm bánh xe) với tiêu chuẩn định lượng được quy định trong các bảng hướng dẫn.

5. Giáo trình có cung cấp các bảng thông số kỹ thuật và hướng dẫn quy trình cụ thể không?

Có. Giáo trình cung cấp đầy đủ các bảng quy trình tháo lắp hệ thống lái (10 bước), quy trình bảo dưỡng bên ngoài (11 bước), quy trình tháo cơ cấu lái trục vít con lăn (9 bước), bảng chẩn đoán 5 hiện tượng hư hỏng chính và định mức thông số kỹ thuật (độ rơ vành lái $10^\circ \div 15^\circ$, độ đảo thanh răng cực đại $0{,}3\text{ mm}$, độ chụm $1{,}5 \div 5\text{ mm}$).

Kết luận

Giáo trình Sửa chữa & bảo dưỡng hệ thống lái (Mô đun C612021511) cung cấp hệ thống kiến thức toàn diện và chuẩn mực về cấu tạo, nguyên lý làm việc và công nghệ sửa chữa hệ thống lái ô tô. Tài liệu thiết lập lộ trình học tập logic từ việc phân tích động học quay vòng ô tô (Bài 1), đo kiểm và hiệu chỉnh cơ cấu lái (Bài 2), căn chỉnh dẫn động và góc đặt bánh xe (Bài 3), sửa chữa dầm cầu dẫn hướng (Bài 4) đến bảo dưỡng hệ thống trợ lực thủy lực (Bài 5). Để nâng cao hiệu quả đào tạo và nghiên cứu, giáo trình định hướng người học kết hợp tham khảo thêm sổ tay bảo dưỡng kỹ thuật chính hãng (TOYOTA, HINO, HYUNDAI) cùng hệ thống thiết bị đo kiểm điện tử hiện đại trong xưởng thực hành.
