Tổng quan về giáo trình

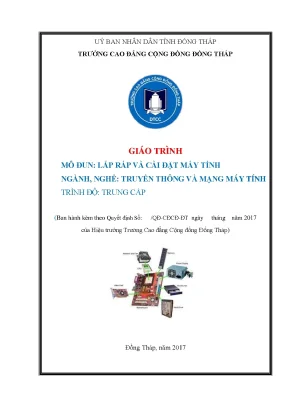

Giáo trình mô đun Lắp ráp và cài đặt máy tính (Mã môn học: MĐ 15) là tài liệu đào tạo chuyên môn nghề được ban hành năm 2017 theo Quyết định của Hiệu trưởng Trường Cao đẳng Cộng đồng Đồng Tháp, do ông Trần Đức Huân chủ biên. Trong cấu trúc chương trình đào tạo ngành Truyền thông và Mạng máy tính cũng như khối ngành Công nghệ thông tin trình độ trung cấp, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành môn học tiên quyết Kỹ thuật điện tử.

Mô đun có tổng thời lượng đào tạo là 90 giờ, bao gồm 18 giờ lý thuyết, 68 giờ thực hành, thí nghiệm, thảo luận và 4 giờ kiểm tra định kỳ cũng như kết thúc mô đun.

Mục tiêu học tập (Learning Outcomes) của giáo trình trang bị cho người học:

  • Trình bày tổng quan và chức năng của các thành phần phần cứng chính trong hệ thống máy tính cá nhân (PC).
  • Lựa chọn cấu hình thiết bị phần cứng tương thích theo yêu cầu sử dụng.
  • Thao tác tháo rời và lắp ráp hoàn chỉnh các linh kiện bên trong thùng máy và kết nối thiết bị ngoại vi.
  • Thiết lập các thông số hệ thống trong BIOS/CMOS Setup.
  • Cài đặt hệ điều hành, các trình điều khiển thiết bị (driver) và phần mềm ứng dụng.
  • Vận hành quy trình sao lưu, phục hồi dữ liệu hệ thống.
  • Chẩn đoán, xử lý các sự cố phần cứng, lỗi xung đột phần mềm và lỗi sao lưu.

Cấu trúc giáo trình tiếp cận theo mô hình tích hợp kỹ năng thực hành nghề nghiệp, phân chia thành 4 bài học chính từ phần cứng vật lý đến cấu hình phần mềm và bảo trì dữ liệu. Điểm đặc thù của tài liệu là phân bổ hơn 75% thời lượng cho rèn luyện thao tác kỹ thuật trực quan tại xưởng thực hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức tuần tự theo 4 bài học tích hợp, phản ánh logic tiến trình từ xây dựng cấu hình vật lý đến vận hành và phục hồi hệ thống:

  • Bài 1: Lắp ráp máy vi tính (Mã bài: MĐ15-01, thời lượng 20 giờ): Giới thiệu tổng quan cấu trúc phần cứng; phân tích chức năng thùng máy (Case), bộ nguồn (PSU), bo mạch chủ (Mainboard), bộ vi xử lý (CPU), bộ nhớ trong (RAM, ROM), thiết bị lưu trữ (HDD, đĩa quang CD/DVD) và thiết bị ngoại vi. Cung cấp nguyên tắc lựa chọn cấu hình đồng bộ, quy trình tháo lắp thiết bị và phân tích nguyên nhân cùng phương pháp giải quyết 9 sự cố khởi động điển hình.

  • Bài 2: Cài đặt hệ điều hành và các trình điều khiển (Mã bài: MĐ15-02, thời lượng 24 giờ): Hướng dẫn thiết lập các thông số trong BIOS/CMOS (Standard CMOS Setup, Advanced CMOS Setup, Integrated Peripherals, Load Defaults, Set Supervisor/User Password). Trình bày phương pháp phân chia ổ đĩa, tiến trình cài đặt hệ điều hành Windows và cài đặt gói trình điều khiển (driver) tương thích cho các thiết bị tích hợp cũng như card mở rộng.

  • Bài 3: Cài đặt các phần mềm ứng dụng (Mã bài: MĐ15-03, thời lượng 16 giờ): Quy trình cài đặt bộ ứng dụng văn phòng Microsoft Office, bộ gõ tiếng Việt UniKey và các ứng dụng tiện ích. Hướng dẫn thiết lập sao lưu trước khi cài đặt, quy trình gỡ bỏ phần mềm chuẩn xác và giải quyết xung đột ứng dụng.

  • Bài 4: Sao lưu phục hồi hệ thống (Mã bài: MĐ15-04, thời lượng 28 giờ): Nguyên lý và quy trình tạo tập tin ảnh (image) sao lưu hệ thống, quy trình phục hồi hệ điều hành và dữ liệu khi gặp sự cố; phân tích các dạng lỗi phát sinh do nén dữ liệu, lỗi đĩa cứng, đĩa khởi động không tương thích hoặc lỗi bộ nhớ RAM.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật máy tính dựa trên các cấu trúc cơ sở:

  • Kiến trúc khối của máy tính cá nhân: Phân tích luồng dữ liệu giữa ba khối chức năng gồm Khối Nhập/Xuất (Input/Output Devices: bàn phím, chuột, màn hình, máy in, NIC, Modem), Khối Xử lý (CPU) và Khối Bộ nhớ (Primary Memory gồm ROM BIOS, RAM; Secondary Memory gồm đĩa cứng HDD).
  • Nguyên lý kiến trúc bo mạch chủ: Mô hình phân nhánh liên kết qua Chipset Cầu Bắc (North Bridge - quản lý giao tiếp giữa CPU, RAM và card đồ họa VGA qua bus tốc độ cao) và Chipset Cầu Nam (South Bridge - quản lý giao tiếp bus thấp hơn với ATA/SATA, chip mạng LAN, chip Audio, cổng USB, khe PCI, chip SIO quản lý chuột/bàn phím/FDD/cổng in, và chip ROM BIOS).
  • Cơ chế hoạt động của CPU: Chu trình xử lý 3 giai đoạn: Tìm nạp (Fetch lệnh từ RAM vào thanh ghi IR thông qua con trỏ bộ đếm chương trình PC), Giải mã (Decode lệnh thành tín hiệu vi điều khiển) và Thực thi (Execute qua khối số học/logic ALU và khối điều khiển CU, lưu kết quả tại Register). Định lượng các thông số kỹ thuật gồm tốc độ xung nhịp, băng thông Front Side Bus (FSB), bộ nhớ đệm (Cache L1 on-die, Cache L2, Cache L3) và kiến trúc word 32-bit / 64-bit.
  • Phân loại và nguyên lý bộ nhớ RAM:
    • SRAM (RAM tĩnh): Cấu tạo tế bào nhớ gồm 2 biến tần tạo thành mạch chốt và 2 transistor (T1, T2) điều khiển đóng/mở; lưu trữ dữ liệu ổn định không cần làm tươi, tốc độ cao, tiêu thụ điện thấp, thường sử dụng làm bộ nhớ đệm CPU (L1, L2, L3).
    • DRAM (RAM động): Cấu tạo mỗi ô nhớ gồm 1 transistor (T) và 1 tụ điện (C); dữ liệu lưu dưới dạng điện tích và bị phóng điện tự nhiên nên yêu cầu sạc lại (làm tươi) định kỳ.
    • Các thế hệ SDRAM/DDR: Phân biệt SDR SDRAM (168 chân, 2 rãnh khuyết, xử lý 1 lệnh đọc/ghi trên một chu kỳ) và DDR SDRAM (184 chân, 1 rãnh khuyết, tốc độ truyền tải gấp đôi SDR nhờ prefetch buffer 2-bit), DDR2 (prefetch buffer 4-bit, tốc độ 533–800 MT/s), DDR3.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác gắn kết cơ học và nối dây an toàn (CPU socket, tản nhiệt, chân cắm RAM, cáp tín hiệu IDE/SATA, dây nguồn ATX 24-pin, 4/8-pin CPU, dây tín hiệu Front Panel); thiết lập các tùy chọn khởi động và mật khẩu trong CMOS Setup; phân vùng đĩa cứng và triển khai cài đặt hệ điều hành.
  • Kỹ năng phân tích chẩn đoán (Analytical skills): Khảo sát thông số tương thích giữa socket CPU và mainboard (như Socket 775, Socket 1155 Sandy Bridge, Socket AM3), tương thích Bus CPU và RAM; giải mã mã bíp âm thanh từ bo mạch (POST); định vị lỗi theo mã màn hình (như mã lỗi 305 bàn phím).
  • Kỹ năng thực hành vận hành (Practical competencies): Quy trình gỡ bỏ phần mềm sạch qua tiện ích hệ thống; kỹ thuật đóng gói và bung file ảnh sao lưu hệ thống nhằm phục hồi môi trường làm việc khi gặp sự cố dữ liệu.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp lý thuyết gắn liền thao tác mẫu và thực hành tại xưởng kỹ thuật. Cấu trúc bài giảng chia nhỏ các khối kiến thức phần cứng thành từng mô-đun thiết bị, đi kèm quy trình chỉ dẫn các bước thực hiện rõ ràng.

  • Bài tập và tình huống thực hành (Practical Exercises & Case Studies): Tài liệu xây dựng 9 tình huống sự cố thực tế để người học phân tích nguyên nhân và thực hành xử lý:

    1. Sự cố 1: Bật máy nhưng hệ thống hoàn toàn không có dấu hiệu cấp nguồn điện.
    2. Sự cố 2: Máy hoạt động, đèn màn hình màu cam, xuất hiện chuỗi tiếng bíp bất thường.
    3. Sự cố 3: Máy phát một tiếng bíp ngắn tiêu chuẩn nhưng dừng lại ở màn hình khởi động đầu tiên hoặc thứ hai.
    4. Sự cố 4: Máy hoạt động và trả về mã lỗi 305 trên màn hình.
    5. Sự cố 5: Hệ thống tự ngắt nguồn trong quá trình khởi động.
    6. Sự cố 6: Đèn tín hiệu ổ đĩa mềm sáng liên tục không tắt.
    7. Sự cố 7: Máy tính chạy bình thường nhưng màn hình không hiển thị đèn báo nguồn.
    8. Sự cố 8: Đèn màn hình chuyển xanh nhưng hình ảnh không hiển thị hoặc bị nhòe màu.
    9. Sự cố 9: Màn hình không nhận diện thông tin ổ đĩa quang CD-ROM hoặc khởi động không phát tiếng bíp.

  • Phương pháp đánh giá (Assessment Methods):

    • Đánh giá thường xuyên và định kỳ (4 giờ): Các bài kiểm tra viết về sơ đồ nguyên lý bo mạch, cấu trúc socket/bus và bài kiểm tra thao tác thực hành lắp ráp, cài đặt đơn lẻ được bố trí ở cuối Bài 1, Bài 3 và Bài 4.
    • Đánh giá kết thúc mô đun (2 giờ): Kiểm tra tay nghề tổng hợp thông qua hình thức bốc thăm bài thi thực hành: hoàn thành tháo lắp một cấu hình máy tính hoàn chỉnh, cấu hình BIOS, cài đặt hệ điều hành và khắc phục lỗi thực tế do giảng viên thiết lập.

  • Hướng dẫn tự học (Self-study Guidelines): Người học cần nghiên cứu trước bảng thông số kỹ thuật của các dòng chipset, bảng chân cắm socket trước khi thực hành tháo lắp; tuân thủ quy định an toàn lao động, tiếp mát khử tĩnh điện trước khi tiếp xúc bo mạch và lập bảng nhật ký theo dõi lỗi khi thực hiện cài đặt phần mềm.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các chuẩn công nghệ phần cứng máy tính và kiến trúc ghép nối phổ biến trong giai đoạn biên soạn:

  • Hệ thống hóa chuẩn kích thước và nguồn cấp ATX: Phân tích sự thay thế của chuẩn hộp máy/nguồn AT bằng chuẩn ATX (kích thước Full Size 305mm x 244mm, Mini ATX 284mm x 208mm, Micro ATX 244mm x 244mm). Hộp máy ATX tối ưu hóa luồng khí làm mát CPU/RAM qua quạt nguồn và bổ sung chuẩn cấp nguồn chính 24-pin kết hợp đầu cấp nguồn phụ 4-pin hoặc 4+4 pin cho CPU.
  • Bảng tra cứu đa dạng các dòng Socket CPU: Liệt kê hệ thống đế cắm CPU của cả hai nhà sản xuất Intel và AMD:
    • Intel: Socket 775 (hỗ trợ Pentium 4, Core 2 Duo, Core 2 Quad), Socket 771 (máy chủ Xeon), Socket 1366 (Core i7 900 series, Xeon), Socket 1156 (Core i5, i7 800 series), Socket 1155 (Core i3, i5, i7 thế hệ 2 kiến trúc Sandy Bridge), Socket 1248/1567 (máy chủ Itanium/Xeon).
    • AMD: Socket AM2, AM2+, AM3 (Athlon 64, Phenom II, Sempron), Socket G34 và C32 (máy chủ Opteron 4000/6000 series).
  • Chuẩn hóa các giao tiếp lưu trữ và khe cắm mở rộng: So sánh sự chuyển dịch từ giao tiếp IDE/ATA cũ sang chuẩn SATA II (tốc độ truyền 3 Gbit/s) và SATA III (tốc độ truyền 6 Gbit/s); phân loại các khe cắm PCI Express từ PCI Express x1 (dành cho Card mạng) đến PCI Express x16 (dành cho Card màn hình VGA).
  • Tích hợp các tiện ích và công nghệ bo mạch chủ: Giới thiệu các tính năng phần cứng như công nghệ Dual BIOS (trang bị 2 chip BIOS chống lỗi hệ thống), tính năng tiết kiệm điện năng EPU-4 Engine của bo mạch chủ ASUS, và các thiết lập đa card đồ họa ATI CrossFire hay SLI.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn với cấu trúc nội dung và khối lượng kiến thức phục vụ các nhóm đối tượng cụ thể:

  • Học sinh, sinh viên:
    • Đối tượng chính: Học sinh, sinh viên hệ trung cấp và cao đẳng thuộc các ngành Kỹ thuật Truyền thông và Mạng máy tính, Công nghệ thông tin, Tin học ứng dụng.
    • Vị trí đào tạo: Phù hợp sử dụng trong học kỳ 1 hoặc học kỳ 2 sau khi người học đã nắm bắt các khái niệm điện tử cơ bản.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành môn học Kỹ thuật điện tử để hiểu rõ các linh kiện điện tử thụ động/chủ động (điện trở, tụ điện, diode, transistor), cấu trúc mạch in và nguyên tắc an toàn điện trong phòng máy.
  • Giảng viên và cán bộ hướng dẫn thực hành:
    • Dùng làm khung chương trình chuẩn để xây dựng kế hoạch bài giảng lý thuyết (18 giờ), thiết kế các bài tập thực hành xưởng (68 giờ) và lập bảng tiêu chí chấm thi kỹ năng nghề kết thúc mô đun (2 giờ).
  • Người tự học và kỹ thuật viên bảo trì:
    • Dùng làm tài liệu tra cứu các sơ đồ nối dây bảng điều khiển phía trước (Front Panel), các bước thiết lập cấu hình BIOS, danh mục thông số RAM/Socket và bảng giải mã các triệu chứng hư hỏng phần cứng máy tính.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được ban hành chính thức cho chương trình đào tạo trình độ Trung cấp chuyên nghiệp ngành Truyền thông và Mạng máy tính tại Trường Cao đẳng Cộng đồng Đồng Tháp. Đồng thời, cấu trúc bài học tích hợp có thể áp dụng làm tài liệu thực hành cơ sở cho sinh viên cao đẳng và đại học khối ngành Công nghệ thông tin.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần học xong môn học Kỹ thuật điện tử. Môn học này cung cấp kiến thức nền tảng về linh kiện bán dẫn (transistor, tụ điện trong ô nhớ RAM), nguyên lý dòng điện một chiều trong bộ nguồn máy tính và kỹ thuật thao tác chống tĩnh điện.

3. Giáo trình này có điểm khác biệt gì so với các tài liệu lý thuyết máy tính khác?

Giáo trình thiết kế theo kết cấu mô đun thực hành nghề nghiệp, trong đó thời lượng rèn luyện kỹ năng thực tế chiếm tới 75,5% (68/90 giờ). Tài liệu không đi sâu vào chứng minh toán học mà tập trung vào nhận dạng linh kiện, quy trình tháo ráp, thiết lập phần mềm và xử lý 9 dạng sự cố kỹ thuật cụ thể.

4. Người học cần phương pháp gì để tự học giáo trình hiệu quả?

Người học cần kết hợp việc đọc sơ đồ khối chức năng của Mainboard (Chipset Cầu Bắc/Cầu Nam) với việc quan sát trực tiếp trên bo mạch thực tế; ghi nhớ các quy tắc ghép nối đồng bộ (tốc độ Bus CPU $\ge$ Bus RAM) và thực hành tuần tự theo từng quy trình cài đặt được mô tả trong các Bài 1, 2, 3 và 4.

5. Giáo trình có những bảng thông số và dữ liệu tra cứu nào đi kèm?

Tài liệu cung cấp bảng phân loại chi tiết các chuẩn Socket CPU của Intel và AMD (từ dòng 486 đến Sandy Bridge Core i, Xeon, Opteron), bảng so sánh thông số các thế hệ RAM (SRAM, DRAM, SDRAM, DDR, DDR2, DDR3), thông số chân cắm nguồn ATX và các cổng giao tiếp ngoại vi (SATA, IDE, USB, Audio).

Kết luận

Giáo trình Lắp ráp và cài đặt máy tính (Mã mô đun: MĐ 15) của Trường Cao đẳng Cộng đồng Đồng Tháp cung cấp hệ thống kiến thức hoàn chỉnh về cấu trúc vật lý, nguyên lý vận hành phần cứng và kỹ năng triển khai phần mềm cho máy tính cá nhân. Với định hướng đào tạo thực hành chiếm 68/90 giờ, giáo trình dẫn dắt người học qua lộ trình 4 bước chuẩn mực:

Tài liệu kết hợp giữa giải thích cấu trúc mạch kỹ thuật (Chipset Cầu Bắc/Nam, chu trình lệnh CPU, cấu trúc tế bào nhớ SRAM/DRAM) với 9 bài tập tình huống sự cố thực tế, là tài liệu chuyên môn hỗ trợ hiệu quả cho việc giảng dạy và thực hành nghề sửa chữa, lắp ráp máy tính.
