Tổng quan về giáo trình

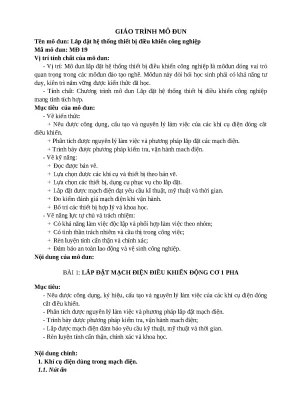

Giáo trình mô đun "Lắp đặt hệ thống thiết bị điều khiển công nghiệp" (Mã mô đun: MĐ 19) là tài liệu đào tạo chuyên môn mang tính chất tích hợp giữa lý thuyết chuyên ngành và kỹ năng thực hành nghề nghiệp, thuộc khối kiến thức kỹ thuật cơ sở và chuyên môn của các chương trình đào tạo kỹ thuật điện, điện công nghiệp và tự động hóa. Vị trí của mô đun đóng vai trò cầu nối nền tảng, trang bị cho người học năng lực hiện thực hóa các bản vẽ thiết kế điều khiển thành hệ thống thiết bị vận hành an toàn trên thực tế.

Mục tiêu học tập của giáo trình được cấu trúc rõ ràng theo ba trục chuẩn đầu ra:

  • Về kiến thức: Cung cấp hiểu biết chi tiết về công dụng, cấu tạo, thông số kỹ thuật và nguyên lý làm việc của các khí cụ điện đóng cắt – điều khiển hạ áp; trang bị phương pháp phân tích sơ đồ nguyên lý mạch điện động lực và mạch điều khiển; hệ thống hóa quy trình kiểm tra, vận hành và xử lý lỗi hệ thống điện công nghiệp.
  • Về kỹ năng: Phát triển năng lực đọc bản vẽ thiết kế; lựa chọn khí cụ và dụng cụ thi công (kìm, tuốcnơvít, thước, đồng hồ vạn năng, ampe kìm); thực hiện bố trí, gá lắp thiết bị trên panel; đấu nối dây dẫn đạt tiêu chuẩn kỹ thuật, mỹ thuật; đo kiểm tra nguội và vận hành thử nghiệm hệ thống.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tư duy làm việc độc lập và phối hợp nhóm, tuân thủ nghiêm ngặt quy định an toàn lao động và vệ sinh công nghiệp.

Cấu trúc giáo trình gồm 5 bài học được phân chia theo logic tuyến tính từ mạch điều khiển truyền động đơn giản đến các hệ thống truyền động đa tốc độ và dây chuyền sản xuất liên hoàn. Điểm đặc sắc của giáo trình nằm ở việc kết hợp trực tiếp giữa lý thuyết cấu tạo cơ điện của khí cụ với các bước hướng dẫn tác nghiệp mẫu và bảng lỗi thường gặp trên thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 5 bài học trọng tâm:

[Bài 1: Mạch Động cơ 1 pha]
       │
       ▼
[Bài 2: Khởi động & Điều khiển ĐKBT 3 pha]
       │
       ▼
[Bài 3: Mạch Hãm Động cơ 3 pha]
       │
       ▼
[Bài 4: Mạch Điều khiển Đa cấp Tốc độ]
       │
       ▼
[Bài 5: Mạch Máy Sản xuất & Khắc phục Sự cố]
  • Bài 1: Lắp đặt mạch điện điều khiển động cơ 1 pha: Tập trung phân tích các khí cụ đóng cắt cơ bản gồm nút ấn (loại hở, bảo vệ, chống bụi/nước, chống nổ; tiếp điểm NO, NC; độ bền 1.000 lần đóng cắt không tải, 200.000 lần có tải), công tắc tơ (Contactor) và rơle nhiệt lưỡng kim. Khảo sát nguyên lý và quy trình lắp đặt các mạch: điều khiển quay một chiều tại 1 vị trí và 2 vị trí; mạch đảo chiều quay gián tiếp/trực tiếp tại 1 vị trí và 2 vị trí kết hợp khóa chéo liên động nút ấn và khóa chéo tiếp điểm điện.
  • Bài 2: Lắp đặt mạch điện khởi động và điều khiển động cơ không đồng bộ 3 pha: Mở rộng nghiên cứu các khí cụ điều khiển chuyên dụng gồm rơle điện từ, rơle dòng điện (cực đại/cực tiểu), rơle điện áp, rơle trung gian, rơle thời gian (ON Delay, OFF Delay, ON/OFF Delay với các cặp tiếp điểm tức thời và đóng/mở có thời gian), rơle cảm biến mức nước 3 que điện cực ($E_1, E_2, E_3$) và rơle phao điện. Nội dung thực hành bao gồm mạch mở máy trực tiếp, mạch đảo chiều quay trực tiếp/gián tiếp, mạch mở máy gián tiếp bằng cuộn kháng, mạch mở máy qua máy biến áp tự ngẫu (BATN), mạch khởi động Sao – Tam giác ($Y/\Delta$) bằng cầu dao hai ngả hoặc bằng contactor kết hợp rơle thời gian ($R_{th}$), cùng các mạch tự động hóa bơm nước.
  • Bài 3: Lắp đặt mạch điện hãm động cơ 3 pha: Trình bày cấu tạo rơle tốc độ (nam châm vĩnh cửu hợp kim Fe-Ni, trụ lồng sóc xẻ rãnh, tiếp điểm đòn bẩy cơ khí). Phân tích nguyên lý và sơ đồ mạch cho ba phương pháp hãm cưỡng bức: hãm ngược (đổi thứ tự pha tạo mômen ngược, ngắt bằng rơle thời gian hoặc rơle tốc độ), hãm tái sinh (chuyển đổi trạng thái cực từ khi tốc độ rôto $n_2 > n_1$, tính toán theo vận tốc tương đối $n_{tđ} = n_2 - n_1 > 0$), và hãm động năng (cắt nguồn xoay chiều 3 pha và bơm dòng điện một chiều DC vào stato để tạo lực điện từ hãm $F = Bil$).
  • Bài 4: Lắp đặt mạch điện điều khiển động cơ nhiều cấp tốc độ: Phân tích nguyên lý thay đổi số đôi cực ($p$) từ trường quay stato. Hướng dẫn chi tiết sơ đồ đấu nối động cơ và mạch điều khiển chuyển đổi tốc độ hai cấp theo cấu hình $Y/YY$ và cấu hình $\Delta/YY$, vận hành ở cả hai chế độ chuyển đổi trực tiếp bằng nút ấn kép hoặc gián tiếp qua nút dừng (Stop).
  • Bài 5: Lắp đặt và sửa chữa mạch điện máy sản xuất khác: Ứng dụng tích hợp vào hai hệ thống máy công nghiệp điển hình: dây chuyền băng tải 3 cấp vận hành tuần tự thuận ($M_1 \to M_2 \to M_3$) và dừng tuần tự nghịch ($M_3 \to M_2 \to M_1$) qua định thì $TS_1 \div TS_4$; hệ thống thang máy chở hàng điều khiển nâng/hạ với công tắc hành trình ($LS_1, LS_2$), phanh cơ điện $M_2$, chế độ dừng khẩn cấp STOP và tự động hạ tầng sau 15 phút.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết kỹ thuật điện chuyên sâu:

  • Lý thuyết khí cụ điện hạ thế: Các thông số định mức của công tắc tơ ($U_{đm}$ từ 110V đến 500V, $I_{đm}$ từ 10A đến 600A, điện áp cuộn hút $85% \div 105% U_{đm}$), tuổi thọ cơ khí ($10 \div 20 \times 10^6$ lần), độ bền điện ($3 \times 10^6$ lần); cấu trúc tiếp điểm chịu mài mòn bằng bột bạc nguyên chất, hợp kim bạc – cađimi ôxít (mã hiệu COK-15) hoặc bạc – niken; các hệ thống dập hồ quang điện từ (nối tiếp, song song, nam châm vĩnh cửu).
  • Nguyên lý bảo vệ rơle: Cơ chế bảo vệ quá tải nhiệt dựa trên độ giãn nở nhiệt không đồng đều của thanh kim loại kép với dòng chỉnh định $I_{đc} = (1{,}1 \div 1{,}2)I_{đm}$; nguyên lý mạch từ có vòng ngắn mạch chống rung lõi thép xoay chiều.
  • Lý thuyết truyền động điện: Cơ chế sinh mômen hãm điện từ, nguyên tắc ghép nối cuộn dây thay đổi số đôi cực stator, nguyên tắc so sánh điện trở que đo mức chất lỏng.
Nhóm khí cụ Đại lượng/Thông số kỹ thuật chính Cơ chế hoạt động cốt lõi
Công tắc tơ (Contactor) $U_{đm}$ (110V–500V), $I_{đm}$ (10A–600A), Độ bền cơ khí ($10–20 \times 10^6$ lần) Lực hút điện từ khép kín mạch từ, dập hồ quang từ trường ngoài
Rơle nhiệt Dòng tác động $I_{đc} = (1{,}1 \div 1{,}2)I_{đm}$ Biến dạng thanh lưỡng kim đẩy cơ cấu lẫy ngắt mạch điều khiển
Rơle tốc độ Tốc độ cắt mômen ($n \approx 0$) Cảm ứng thanh dẫn lồng sóc Fe-Ni đóng/mở tiếp điểm đòn bẩy
Rơle cảm biến mức Điện áp cuộn dây 220VAC (chân 5-6), que đo $E_1, E_2, E_3$ So sánh điện trở giữa các que điện cực không mang điện áp

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu sơ đồ nguyên lý và sơ đồ đi dây; tính toán lựa chọn khí cụ bảo vệ (Aptomat, cầu chì, rơle nhiệt); gá lắp thiết bị trên panel; đấu nối dây mạch động lực và mạch điều khiển đúng tiêu chuẩn tiếp xúc điện.
  • Kỹ năng phân tích và đo kiểm: Sử dụng đồng hồ vạn năng kiểm tra nguội (đo thông mạch, đo cách điện) trước khi cấp nguồn; sử dụng ampe kìm đo dòng mở máy và dòng làm việc định mức của động cơ.
  • Kỹ năng chẩn đoán và khắc phục sự cố: Phân tích nguyên nhân hỏng hóc thực tế như tiếp điểm duy trì không tiếp xúc, sai lệch cài đặt thời gian của các timer, hỏng tiếp điểm công tắc hành trình hoặc quá nhiệt động cơ.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp (Integrated Pedagogical Approach), kết hợp chặt chẽ giữa cung cấp cơ sở lý thuyết khí cụ và rèn luyện kỹ năng thực hành lắp ráp tại xưởng. Mỗi đơn vị bài học đều tuân thủ cấu trúc sư phạm chuẩn mực: trình bày mục tiêu $\to$ thuyết minh cấu tạo, thông số khí cụ $\to$ giải thích sơ đồ nguyên lý mạch $\to$ bảng quy trình công nghệ $\to$ quy trình thực hiện 5 bước $\to$ nhận diện và xử lý sự cố.

Quy trình thực hiện công việc được chuẩn hóa theo 5 bước thống nhất:

[Bước 1: Khảo sát thông số khí cụ]
                 │
                 ▼
[Bước 2: Lấy dấu & Gá lắp panel]
                 │
                 ▼
[Bước 3: Đấu nối mạch điều khiển & Động lực]
                 │
                 ▼
[Bước 4: Kiểm tra nguội (VOM)]
                 │
                 ▼
[Bước 5: Vận hành chạy thử (Ampe kìm)]
  1. Bước 1: Tìm hiểu cấu tạo thực tế và kiểm tra các thông số kỹ thuật ghi trên nhãn thiết bị (bằng đồng hồ vạn năng).
  2. Bước 2: Lấy dấu và gá lắp thiết bị trên Panel theo đúng kích thước bố trí, đảm bảo độ chắc chắn cơ học.
  3. Bước 3: Đấu nối mạch điện điều khiển và mạch điện động lực bằng dụng cụ chuyên dụng (kìm, tuốcnơvít, kéo), đảm bảo tiếp xúc tốt tại các điểm siết ốc.
  4. Bước 4: Kiểm tra nguội toàn bộ mạch bằng đồng hồ vạn năng để loại trừ chạm chập, ngắn mạch trước khi thông điện.
  5. Bước 5: Đóng nguồn, vận hành chạy thử và dùng ampe kìm đo kiểm thông số dòng điện, đánh giá sự hoạt động chính xác theo nguyên lý.

Các bài tập tình huống (case studies) trong tài liệu được xây dựng trực tiếp từ các bài toán công nghệ thực tế: hệ thống cấp thoát nước tự động chống cạn/chống tràn, chu trình khởi động – hãm của máy công cụ, hệ thống băng tải tự động hóa định thì thời gian và thang máy nâng hàng có phanh cơ điện an toàn.

Phương pháp đánh giá kết quả học tập dựa trên ba tiêu chí định lượng:

  • Yêu cầu kỹ thuật: Mạch vận hành đúng chức năng thiết kế, bảo vệ an toàn khi có sự cố quá tải/ngắn mạch.
  • Yêu cầu mỹ thuật: Bố trí linh kiện khoa học, đi dây ngay ngắn trong máng cáp.
  • Định mức thời gian: Hoàn thành các công đoạn gá lắp và đấu nối trong khung thời gian quy định.

Đối với hoạt động tự học, giáo trình cung cấp bảng ký hiệu chân tiếp điểm chi tiết (ví dụ: tiếp điểm duy trì $k(5-7)$, cuộn hút contactor $K(13-2)$, tiếp điểm thường đóng rơle nhiệt $Rn(0-2)$), hỗ trợ học viên tự dò mạch và kiểm tra sơ đồ nguyên lý một cách trực quan.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh đầy đủ các đặc tính kỹ thuật cơ điện chuẩn mực trong công nghiệp điều khiển rơle – contactor truyền thống và hiện đại:

  • Tính chi tiết về vật liệu và công nghệ chế tạo khí cụ: Giáo trình cung cấp dữ liệu kỹ thuật chuyên sâu về vật liệu tiếp điểm (hỗn hợp bạc – cađimi ôxít COK-15, hợp kim Fe-Ni trong nam châm rơle tốc độ), kết cấu tiếp điểm dạng mặt cầu và kiểu bắc cầu nhằm triệt tiêu hiện tượng rung chấn và hồ quang điện, giải thích nguyên nhân mài mòn tiếp điểm khi khởi động động cơ lồng sóc với dòng khởi động đạt bội số $(6 \div 7)I_{đm}$.
  • Hệ thống hóa các giải pháp an toàn kép: Các mạch đảo chiều, mạch hãm và mạch đổi nối tốc độ đều tích hợp cơ chế bảo vệ liên động khóa chéo kép: vừa khóa chéo bằng cơ học thông qua tiếp điểm liên động của nút ấn kép ($M_1/D_2$, $M_{YY}$), vừa khóa chéo bằng điện thông qua tiếp điểm thường đóng phụ ($NC$) của contactor đối nghịch, ngăn chặn nguy cơ ngắn mạch nguồn giữa các pha.
  • Quy chuẩn hóa chẩn đoán lỗi (Troubleshooting): Tài liệu tích hợp bảng phân tích các trường hợp lỗi điển hình phát sinh trong quá trình thi công (ví dụ: động cơ dừng ngay khi nhả nút ấn do hở tiếp điểm tự giữ; timer dừng đồng thời do chỉnh trùng thời gian; contactor không hút do đứt mạch công tắc hành trình $LS_1$), cung cấp giải pháp khắc phục cụ thể theo từng bước kiểm tra.
  • Ứng dụng công nghiệp thực tế: Nội dung không dừng lại ở các mạch đóng cắt đơn lẻ mà tích hợp các sơ đồ ứng dụng liên hoàn trong nhà máy như điều khiển băng tải đa động cơ khởi động tuần tự xuôi và dừng tuần tự ngược để tránh ùn tắc vật liệu, điều khiển thang máy kết hợp rơle thời gian tự động hoàn nguyên vị trí sau 15 phút.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng và mục đích học thuật cụ thể:

  • Sinh viên và học viên: Dành cho sinh viên năm thứ 2 hoặc năm thứ 3 thuộc các hệ Đại học, Cao đẳng kỹ thuật và Trung cấp nghề chuyên ngành Kỹ thuật Điện, Điện công nghiệp, Tự động hóa, Cơ điện tử và Kỹ thuật điều khiển.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở bao gồm: Mạch điện – Kỹ thuật điện, An toàn điện, Vật liệu điện và Đo lường điện. Học viên cần có kỹ năng cơ bản về đọc bản vẽ kỹ thuật điện và sử dụng các thiết bị đo kiểm thông dụng (đồng hồ VOM).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức cho mô đun Lắp đặt thiết bị điều khiển công nghiệp; làm tài liệu khung để thiết kế đề cương bài giảng tích hợp, biên soạn phiếu hướng dẫn thực hành xưởng, xây dựng ngân hàng đề thi tay nghề và tiêu chí chấm điểm kỹ năng lắp ráp tủ điện.
  • Kỹ thuật viên và người tự học: Phục vụ kỹ thuật viên bảo trì cơ điện, thợ lắp ráp tủ bảng điện công nghiệp làm tài liệu tra cứu sơ đồ điều khiển tiêu chuẩn, hiểu rõ nguyên lý hoạt động của các bộ khởi động động cơ và phương pháp xử lý sự cố thiết bị tại hiện trường sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp cho sinh viên chuyên ngành Điện công nghiệp, Tự động hóa, Kỹ thuật cơ điện tại các trường đại học, cao đẳng kỹ thuật, các học viên đào tạo nghề và kỹ thuật viên bảo trì vận hành hệ thống điện tại các nhà máy.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững lý thuyết mạch điện một pha và ba pha, nguyên lý cảm ứng điện từ, cấu tạo động cơ không đồng bộ ba pha, các quy tắc an toàn điện và kỹ năng sử dụng đồng hồ vạn năng đo thông mạch, đo điện trở, điện áp.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết điều khiển khác là gì?

Giáo trình xây dựng theo mô hình mô đun tích hợp: đi liền với mỗi sơ đồ nguyên lý là phân tích thông số khí cụ chi tiết (như mã vật liệu tiếp điểm COK-15, dòng chỉnh định rơle nhiệt), quy trình lắp ráp chuẩn 5 bước rõ ràng và hướng dẫn chẩn đoán các lỗi kỹ thuật thực tế.

4. Làm sao để tự học và thực hành giáo trình này hiệu quả?

Người học nên phân tích kỹ sơ đồ ký hiệu số chân tiếp điểm (như $K(5-7)$, $Rn(0-2)$), đối chiếu với cấu tạo cơ điện của khí cụ thực tế, sau đó tuân thủ nghiêm ngặt quy trình kiểm tra nguội bằng thang đo Ohm của đồng hồ vạn năng trước khi tiến hành đóng điện chạy thử.

5. Giáo trình cung cấp những dạng tài liệu hướng dẫn kỹ thuật nào kèm theo?

Tài liệu cung cấp đầy đủ bản vẽ sơ đồ mạch động lực, sơ đồ mạch điều khiển, bảng danh mục thiết bị – dụng cụ thi công, bảng chỉ dẫn cài đặt thông số rơle thời gian, rơle nhiệt và bảng phân tích lỗi cùng phương pháp khắc phục chi tiết.

Kết luận

Giáo trình "Lắp đặt hệ thống thiết bị điều khiển công nghiệp" (MĐ 19) là tài liệu học tập chuẩn hóa về trang bị điện và kỹ thuật điều khiển hạ áp cơ bản. Giá trị cốt lõi của tài liệu thể hiện ở việc hệ thống hóa toàn diện các mạch điều khiển truyền động kinh điển từ mức độ cơ bản (đóng cắt động cơ 1 pha, 3 pha) đến các giải pháp nâng cao (hãm tái sinh, hãm động năng, thay đổi số đôi cực $Y/YY$, điều khiển liên động dây chuyền). Lộ trình học tập tuyến tính giúp người học hình thành năng lực nghề nghiệp vững chắc từ khâu đọc bản vẽ, lựa chọn khí cụ, thi công lắp ráp panel đến đo kiểm và xử lý sự cố kỹ thuật. Để mở rộng năng lực chuyên môn, người học có thể kết hợp tham khảo các tiêu chuẩn lắp đặt tủ điện công nghiệp hạ thế (IEC 60947), tài liệu hướng dẫn an toàn điện và các tài liệu chuyên sâu về điều khiển tự động hóa khả trình (PLC) trong các giai đoạn học tập tiếp theo.
