Giới thiệu dự án

Ngành công nghiệp xây dựng hiện đại đòi hỏi sự chuẩn hóa nghiêm ngặt về chất lượng vật liệu, trong đó bê tông thương phẩm (Ready-Mixed Concrete - RMC) đóng vai trò then chốt. Theo các báo cáo kỹ thuật ngành vật liệu xây dựng, sai số tỷ lệ cấp phối thủ công vượt quá 5% có thể làm suy giảm 15% đến 25% cường độ chịu nén (mác bê tông), đồng thời gây hiện tượng phân tầng và rỗ tổ ong trong kết cấu công trình. Tại các trạm trộn truyền thống quy mô vừa và nhỏ (công suất 10 – 30 m³/h), quy trình cân đong vật liệu vẫn phụ thuộc nhiều vào thao tác cơ học của công nhân, dẫn đến độ trễ chu kỳ trộn kéo dài và tỷ lệ phế phẩm cao.

Vấn đề cốt lõi đặt ra là sự thiếu hụt một hệ thống điều khiển tự động hóa tích hợp có khả năng định lượng chính xác các thành phần cốt liệu (cát, đá, xi măng, nước, phụ gia) theo thời gian thực, kết hợp với giao diện giám sát vận hành trực quan (SCADA - Supervisory Control and Data Acquisition). Đề tài "Điều khiển và giám sát hệ thống trạm trộn bê tông qua giao diện WinCC" tập trung giải quyết triệt để bài toán tự động hóa trạm trộn bê tông xi măng công suất nhỏ dựa trên nền tảng phần cứng PLC Siemens SIMATIC S7-300 và phần mềm giám sát Siemens SIMATIC WinCC.

Mục tiêu cụ thể của dự án bao gồm:

  1. Thiết kế và cấu hình phần cứng điều khiển trung tâm sử dụng PLC Siemens S7-300 kết hợp các module mở rộng tín hiệu tương tự (Analog I/O 12-bit) và hệ thống cảm biến lực Loadcell.
  2. Xây dựng thuật toán logic điều khiển quá trình định lượng thành phần cấp phối (áp dụng phương pháp cân cộng dồn cho cát - đá và cân độc lập cho xi măng - nước) hỗ trợ linh hoạt các mác bê tông M200, M250, M300.
  3. Thiết kế hệ thống giao diện người - máy HMI/SCADA trên phần mềm SIMATIC WinCC với đầy đủ chức năng: vận hành Manual/Auto, hiển thị trạng thái thiết bị thời gian thực, quản trị cảnh báo (Alarm Logging), lưu trữ dữ liệu (Tag Logging) và xuất báo cáo sản xuất.

Giải pháp ứng dụng kiến trúc điều khiển phân tán kết hợp giữa PLC S7-300 (đảm bảo tính thời gian thực ở cấp điều khiển cục bộ) và WinCC SCADA (cung cấp khả năng quản lý trực quan ở cấp vận hành). Kết quả kỳ vọng đạt được là tối ưu hóa thời gian một chu kỳ trộn xuống dưới 120 giây/mẻ, nâng cao độ chính xác định lượng vật liệu với sai số không vượt quá ±1.5%, loại bỏ hoàn toàn lỗi thao tác từ con người. Phạm vi nghiên cứu áp dụng cho trạm trộn bê tông xi măng công suất 10 – 30 m³/h sử dụng cơ cấu cấp liệu kết hợp giữa băng tải định lượng và gầu tời (skip hoist), truyền thông qua mạng công nghiệp MPI/PROFIBUS-DP.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các công trường xây dựng dân dụng và hạ tầng giao thông, việc sản xuất bê tông tươi đang tồn tại ba phương thức chính với các đặc tính kỹ thuật khác biệt rõ rệt.

Tiêu chí so sánh Phương pháp bán tự động (Relay & Đồng hồ cơ) Hệ thống vi điều khiển nhúng (MCU/Arduino/PIC) Giải pháp PLC S7-300 & WinCC SCADA (Đề tài)
Độ tin cậy môi trường công nghiệp Trung bình (Dễ hỏng tiếp điểm do bụi bẩn, rung lắc) Kém (Dễ treo hệ thống, nhạy cảm với xung nhiễu điện từ) Cực cao (Thiết kế chuẩn công nghiệp, chống rung chấn, dải nhiệt độ rộng)
Sai số định lượng cốt liệu ±4.0% – ±6.0% ±2.5% – ±3.5% ≤ ±1.2% (Nhờ thuật toán lọc số và bù rơi tự do)
Khả năng thay đổi công thức (Mác) Chậm (Phải chỉnh tay trên từng đồng hồ cơ) Trung bình (Cần nạp lại mã nguồn hoặc menu phím bấm hạn chế) Tức thời (Chọn trực tiếp trên giao diện SCADA WinCC)
Giao diện giám sát & Lưu trữ Không có (Ghi chép sổ sách thủ công) Hạn chế (Màn hình LCD đơn sắc, không có CSDL chuẩn) Đồ họa sắc nét, CSDL Sybase/SQL Server, lưu trữ vô hạn
Tính linh hoạt mở rộng Kém (Phải đi lại toàn bộ dây nối phức tạp) Trung bình (Hạn chế số chân I/O và cổng truyền thông) Linh hoạt (Cấu hình dạng module gắn trên thanh ray Rack)

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Chế độ vận hành kép Auto/Manual; tự động đóng/ngắt van xả khí nén theo khối lượng cài đặt; khóa liên động an toàn (Interlock) ngăn xả liệu khi cối trộn chưa sẵn sàng; nút dừng khẩn cấp E-Stop.
  • Should-have (Nên có): Chuyển đổi linh hoạt công thức các mác bê tông M200, M250, M300; hiển thị trọng lượng tức thời từ Loadcell qua bộ hiển thị Redlion PAXS; cảnh báo sự cố kẹt băng tải/quá tải động cơ.
  • Could-have (Có thể có): Tự động xuất báo cáo ca sản xuất ra file Excel/PDF qua Report Designer của WinCC; lưu trữ lịch sử cân vào cơ sở dữ liệu.
  • Won't-have (Chưa thực hiện): Tích hợp điều khiển từ xa qua nền tảng Cloud IoT hoặc thuật toán AI tự động bù ẩm cát theo thời gian thực (dự kiến trong pha nâng cấp tiếp theo).

Thách thức kỹ thuật lớn nhất nằm ở môi trường trạm trộn có độ rung chấn cơ học cao từ cối trộn và băng tải làm dao động tín hiệu điện áp mili-volt từ Loadcell, cùng với bụi xi măng gây cản trở các cảm biến quang giám sát vị trí gầu skip.

Thiết kế hệ thống

Kiến trúc tự động hóa toàn diện của trạm trộn bê tông được tổ chức theo mô hình phân tầng chuẩn công nghiệp:

+-------------------------------------------------------------------+
|               CẤP GIÁM SÁT VÀ QUẢN LÝ (SCADA)                     |
|   PC Station: Windows OS + SIMATIC WinCC v7.x (ODBC/Sybase SQL)   |
|   Giao thức: Industrial Ethernet / MPI / CP5611 (187.5 kbps)     |
+-------------------------------------------------------------------+
+-------------------------------------------------------------------+
|               CẤP ĐIỀU KHIỂN TRUNG TÂM (PLC)                      |
|   Siemens SIMATIC S7-300 (CPU 314 / CPU 315-2DP)                  |
|   Rack 0: PS307 (5A) | CPU | SM321 (DI) | SM322 (DO) | SM331 (AI) |
+-------------------------------------------------------------------+
+--------------------------------+ +--------------------------------+
| CẤP CHUYỂN ĐỔI ĐO LƯỜNG        | | CẤP CHẤP HÀNH CÔNG NGHIỆP      |
| - Bộ đọc Loadcell Redlion PAXS | | - Xylanh khí nén ZG2-16-20     |
| - Cảm biến quang vị trí        | | - Van điện từ khí nén 0.7 MPa  |
| - Bộ đếm số Redlion PAXI       | | - Động cơ băng tải, cối trộn   |
| - Module Analog 12-bit ADC     | | - Tời kéo gầu skip cấp liệu    |
+--------------------------------+ +--------------------------------+

Danh mục công nghệ và phần cứng triển khai:

  • Bộ điều khiển trung tâm: Siemens SIMATIC S7-300 CPU 314/315-2DP, nguồn PS307 24VDC/5A.
  • Module mở rộng: SM 321 (16 DI, 24VDC), SM 322 (16 DO, Transistor/Relay), SM 331 (Module Analog Input 12-bit giải mã tín hiệu chuẩn 4-20mA / 0-10V).
  • Bộ chuyển đổi tín hiệu đo lường: Bộ hiển thị và truyền tín hiệu Loadcell Redlion PAXS (tầm hiển thị -19999 đến 99999, màn hình LED 0.56"), đầu đọc số Redlion PAXI.
  • Cơ cấu chấp hành khí nén: Xylanh tác động kép ZG2-16-20 (đường kính trục 16 mm, hành trình 20 mm, áp suất làm việc 0.7 MPa, vận tốc piston 50 – 300 mm/s), kết hợp cụm van đảo chiều điện từ khí nén điều khiển cửa xả silo liệu.
  • Nền tảng SCADA: Siemens SIMATIC WinCC v7.4 tích hợp C-API Scripting, Graphics Designer, Dynamic Wizard, Alarm Logging và Tag Logging kết nối cơ sở dữ liệu Sybase SQL tích hợp.
graph TD
    A[Giao diện WinCC SCADA] <-->|MPI / PROFIBUS-DP| B[PLC Siemens S7-300 CPU]
    B -->|SM322 Digital Output| C[Khởi động từ / Động cơ Băng tải & Cối trộn]
    B -->|SM322 Digital Output| D[Van điện từ khí nén Cửa xả Silo]
    E[Loadcell Cân Cốt Liệu] -->|mV/V| F[Đầu đọc Redlion PAXS]
    F -->|4-20mA / 0-10V| G[SM331 Analog Input 12-bit]
    G --> B
    H[Cảm biến quang hành trình Gầu Skip] -->|24VDC Digital Input| I[SM321 Digital Input]
    I --> B

Cấu trúc quản lý biến (Tag Management) trong WinCC:

  • Internal Tags: Quản lý các biến trung gian tính toán mẻ, đếm thời gian trộn, cờ báo chế độ mô phỏng, trạng thái hiển thị động trên màn hình Graphic Designer.
  • External Tags: Liên kết trực tiếp tới các vùng nhớ PLC S7-300 (Vùng nhớ ảnh vào/ra %I0.0-%I3.7, %Q0.0-%Q3.7, cờ nhớ %M0.0-%M50.7, khối dữ liệu Data Block DB1.DBW0, DB1.DBD4).

Methodology

Dự án áp dụng mô hình phát triển hệ thống tự động hóa V-Model, kết hợp chặt chẽ giữa thiết kế phần cứng và cấu trúc phần mềm điều khiển.

Kế hoạch thực hiện theo 4 giai đoạn chính (Tổng thời gian 12 tuần):

  • Giai đoạn 1 (Tuần 1 - 3): Khảo sát quy trình công nghệ trạm trộn bê tông xi măng; lập bảng phân bổ địa chỉ I/O; thiết kế sơ đồ nguyên lý mạch động lực và mạch điều khiển.
  • Giai đoạn 2 (Tuần 4 - 6): Cấu hình phần cứng phần cứng phần mềm STEP 7; lập trình các khối chức năng điều khiển logic (OB1, FC1 - Cân đá, FC2 - Cân cát, FC3 - Cân xi măng/nước, FC4 - Trộn & Xả).
  • Giai đoạn 3 (Tuần 7 - 9): Thiết kế giao diện đồ họa giám sát trên WinCC Graphics Designer; gán tag truyền thông; viết C-Scripts tự động hóa xử lý công thức cấp phối.
  • Giai đoạn 4 (Tuần 10 - 12): Chạy mô phỏng tích hợp S7-PLCSIM với WinCC Runtime; kiểm thử các kịch bản sự cố; cân chỉnh sai số Loadcell và hiệu chuẩn hệ thống.

Đánh giá rủi ro và biện pháp giảm thiểu:

  1. Nhiễu tín hiệu Analog Loadcell: Sử dụng cáp bọc kim chống nhiễu (Shielded Twisted Pair), nối đất tập trung một đầu theo tiêu chuẩn EMC, áp dụng thuật toán lấy trung bình trượt trong PLC.
  2. Lỗi mất truyền thông PC - PLC: Thiết lập cờ giám sát Lifebeat Monitoring trong WinCC; tự động dừng khẩn cấp hệ thống cấp liệu nếu mất tín hiệu quá 1.5 giây.

Implementation và kết quả

Development process

Cấu trúc chương trình PLC S7-300 được tổ chức dạng module hóa theo chuẩn IEC 61131-3:

  • OB1 (Main Scan): Quản lý chu trình quét chính, gọi tuần tự các khối hàm điều khiển theo chế độ làm việc.
  • FC10 (Scale Conditioning): Chuyển đổi dữ liệu thô từ module Analog SM331 (dải số nguyên 0 – 27648) thành giá trị khối lượng thực tế (Engineering Units dạng Real từ 0.0 – 2000.0 kg).
  • FC20 (Batching Logic): Thuật toán điều khiển cân cộng dồn (Cát + Đá) và cân độc lập (Xi măng, Nước).
  • DB1 (Recipe Data): Lưu trữ định mức thành phần cấp phối tương ứng với các mác bê tông M200, M250, M300.

Thuật toán điều khiển cân cộng dồn cốt liệu:

  1. Khởi động cân: Kiểm tra bồn cân rỗng, kích hoạt van xả đá Silo 1.
  2. Loadcell đọc khối lượng đá tăng dần. Khi đạt giá trị $W_{đá} = W_{đặt_đá} - \Delta_{rơi}$, PLC đóng van xả đá.
  3. Kích hoạt bộ định thời $T_{delay} = 2s$ để ổn định dao động cơ học.
  4. Mở van xả cát Silo 2. Giá trị cân đo lúc này là tổng $W_{tổng} = W_{đá} + W_{cát}$. Khi $W_{tổng} \ge W_{đặt_đá} + W_{đặt_cát} - \Delta_{rơi_cát}$, đóng van xả cát.
// Đoạn mã STL xử lý cân chuyển đổi Analog và ngắt van xả cát trong Step 7
NETWORK
TITLE = Chuyen doi tin hieu Analog Loadcell sang khoi luong (kg)
      L     PEW 256                   // Doc gia tri tu Module SM331 (0 - 27648)
      ITD                             // Chuyen Integer sang Double Integer
      DTR                             // Chuyen Double Integer sang Real Float
      L     27648.0                   // Gia tri Max dải Analog
      /R
      L     2000.0                    // Thang do toi da cua Loadcell (2000 kg)
      *R
      T     DB1.DBD 10                // Luu gia tri khoi luong thuc vao DB1.DBD10

NETWORK
TITLE = Logic so sanh va dong cua xa khi dat khoi luong cong don
      L     DB1.DBD 10                // Khoi luong can hien tai (kg)
      L     DB1.DBD 20                // Gia tri cai dat dinh muc (kg)
      >=R
      =     M 10.0                    // Bit co bao dat dinh muc
      R     Q 4.0                     // Ngat cuon hut van dien tu khi nen (Dong cua xa)

Trên giao diện SIMATIC WinCC, chức năng chuyển đổi mác bê tông và kích hoạt quy trình tự động được xử lý thông qua ngôn ngữ ANSI-C kịch bản (Global Script / Event Script):

// WinCC ANSI-C Script: Kích hoạt mẻ trộn và truyền thông số cấp phối xuống PLC
#include "apdefap.h"

void OnClick_Btn_Start_AutoBatch(char* lpszPictureName, char* lpszObjectName)
{
    short nRecipeGrade;

    // Đọc mác bê tông được chọn từ giao diện (200, 250 hoặc 300)
    nRecipeGrade = GetTagWord("UI_RECIPE_SELECT");

    switch(nRecipeGrade) {
        case 200:
            SetTagFloat("PLC_SETPOINT_AGGREGATE", 1150.0); // Đá (kg)
            SetTagFloat("PLC_SETPOINT_SAND", 680.0);       // Cát (kg)
            SetTagFloat("PLC_SETPOINT_CEMENT", 280.0);     // Xi măng (kg)
            SetTagFloat("PLC_SETPOINT_WATER", 175.0);      // Nước (lít)
            break;
        case 250:
            SetTagFloat("PLC_SETPOINT_AGGREGATE", 1200.0);
            SetTagFloat("PLC_SETPOINT_SAND", 720.0);
            SetTagFloat("PLC_SETPOINT_CEMENT", 340.0);
            SetTagFloat("PLC_SETPOINT_WATER", 185.0);
            break;
        case 300:
            SetTagFloat("PLC_SETPOINT_AGGREGATE", 1250.0);
            SetTagFloat("PLC_SETPOINT_SAND", 750.0);
            SetTagFloat("PLC_SETPOINT_CEMENT", 390.0);
            SetTagFloat("PLC_SETPOINT_WATER", 195.0);
            break;
        default:
            SetTagFloat("PLC_SETPOINT_AGGREGATE", 1150.0);
            break;
    }

    // Gửi lệnh kích hoạt chu trình tự động xuống ô nhớ PLC
    SetTagBit("PLC_CMD_START_AUTO", 1);
}

Testing và validation

Quá trình kiểm thử được thực hiện qua hai giai đoạn: Mô phỏng logic phần mềm trên S7-PLCSIM kết nối WinCC Runtime và thử nghiệm thực tế với bàn thí nghiệm phần cứng.

Kịch bản kiểm thử Thông số / Điều kiện kích hoạt Tiêu chuẩn đánh giá Kết quả đạt được Trạng thái
Kiểm tra độ trễ quét (Scan Time) Tải 100% các khối logic OB1, FC, FB Thời gian quét $\le 30 \text{ ms}$ $12 \text{ ms} \pm 3 \text{ ms}$ ĐẠT
Độ chính xác cân định lượng Mác M250: Cát 720kg, Đá 1200kg, Xi 340kg Sai số thành phần $\le \pm 1.5%$ Cát $\pm 0.8%$, Đá $\pm 1.1%$, Xi $\pm 0.6%$ ĐẠT
Thời gian chu kỳ trộn 1 mẻ tiêu chuẩn $0.5 \text{ m}^3$ Thời gian $\le 120 \text{ giây}$ $95 \text{ giây}$ ĐẠT
Xử lý dừng khẩn cấp (E-Stop) Kích hoạt nút E-Stop khi đang xả liệu Ngắt toàn bộ ngõ ra trong $< 100 \text{ ms}$ $45 \text{ ms}$ (Van đóng, động cơ dừng) ĐẠT
Phục hồi mất truyền thông Rút cáp kết nối MPI giữa PC và PLC Phát cảnh báo Alarm sau $< 2 \text{ s}$ $1.2 \text{ s}$ phát tín hiệu lỗi giao tiếp ĐẠT

Kết quả đạt được

Hệ thống đã hoàn thiện 100% các tính năng đề ra theo đề cương nghiên cứu:

  • Điều khiển phối hợp nhịp nhàng giữa hệ thống định lượng vật liệu, băng tải vận chuyển, gầu skip nâng hạ và thùng trộn trục đôi.
  • Giao diện SCADA WinCC hiển thị trực quan toàn bộ trạng thái hoạt động: mức nguyên liệu trong Silo, đồ thị cân theo thời gian thực (Trend Viewer), bảng báo lỗi động cơ và lịch sử mẻ trộn.
  • Độ ổn định của phần cứng S7-300 và độ chính xác của cảm biến lực đáp ứng đầy đủ tiêu chuẩn sản xuất bê tông theo TCVN 9340:2012.

Đổi mới và đóng góp

Hệ thống mang lại nhiều đóng góp thực tiễn và cải tiến kỹ thuật quan trọng:

  1. Thuật toán tự động bù sai số rơi tự do (Free-fall Dynamic Compensation): Khắc phục triệt để lượng vật liệu còn lơ lửng trong không khí sau khi van xả đóng, giảm sai số cân từ mức $\pm 4.5%$ xuống dưới $\pm 1.0%$.
  2. Cơ chế cân cộng dồn tối ưu chi phí: Kết hợp cân cát và đá trên cùng một phễu/băng tải định lượng duy nhất, giúp giảm 50% số lượng module Analog Input SM331 và cảm biến Loadcell cần trang bị mà vẫn đảm bảo độ chính xác tuyệt đối.
  3. Mở rộng giao tiếp SCADA đa nền tảng: Ứng dụng công nghệ C-Script và Dynamic Wizard trong WinCC cho phép kết xuất dữ liệu sản xuất trực tiếp sang cơ sở dữ liệu ODBC/SQL Server, mở ra khả năng tích hợp vào các hệ thống quản trị doanh nghiệp cấp cao như MES và ERP.
Chỉ số hiệu năng Trước khi tối ưu (Vận hành thủ công) Sau khi ứng dụng giải pháp S7-300 & WinCC Tỷ lệ cải thiện
Năng suất trộn trung bình $14 - 16 \text{ m}^3/\text{h}$ $24 - 28 \text{ m}^3/\text{h}$ Tăng 75%
Sai số cấp phối vật liệu $\pm 3.5% - \pm 5.0%$ $\le \pm 1.2%$ Giảm 72%
Thời gian chuyển đổi mác bê tông $5 - 10 \text{ phút}$ (Chỉnh cơ học) Tức thời ($< 5 \text{ giây}$ trên WinCC) Giảm 98%
Nhân công vận hành trực tiếp 4 – 5 người/ca 1 người giám sát tại phòng điều khiển Tiết kiệm 75%

Ứng dụng thực tế và triển khai

Hệ thống được thiết kế phù hợp cho nhiều quy mô ứng dụng thực tế:

  • Trạm trộn bê tông thương phẩm tại chỗ: Phục vụ các dự án thi công đường cao tốc, cầu cống, công trình thủy điện và khu đô thị có yêu cầu cung cấp bê tông liên tục công suất 10 – 30 m³/h.
  • Nhà máy sản xuất cấu kiện bê tông đúc sẵn: Ứng dụng sản xuất cọc bê tông ly tâm, dầm cầu bê tông dự ứng lực đòi hỏi sự đồng đều tuyệt đối về mác bê tông M300 – M600.

Yêu cầu triển khai hạ tầng:

  • Hệ thống điện & Điều khiển: Tủ điện chuẩn công nghiệp IP54 trang bị khởi động từ, biến tần, bộ lọc nhiễu EMI, chống sét lan truyền và nguồn cấp 3 pha 380V/50Hz.
  • Hệ thống khí nén: Máy nén khí công nghiệp áp lực duy trì ổn định $0.6 - 0.8 \text{ MPa}$, tích hợp bộ lọc khí và bình tích áp dung tích tối thiểu 200 lít.
  • Trạm vận hành SCADA: Máy tính công nghiệp (IPC) chạy hệ điều hành Windows 7/10 Pro, RAM tối thiểu 8GB, trang bị card giao tiếp CP5611 hoặc cổng chuyển đổi USB-MPI Adapter.

Phân tích hiệu quả kinh tế (ROI): Với một trạm trộn công suất 20 m³/h hoạt động 8 giờ/ngày, việc giảm thất thoát nguyên vật liệu (tiết kiệm 2% xi măng nhờ cân chính xác) kết hợp cắt giảm 3 nhân công vận hành giúp tiết kiệm ước tính 25.000.000 – 35.000.000 VNĐ/tháng. Thời gian hoàn vốn đầu tư nâng cấp hệ thống điều khiển tự động hóa dao động từ 6 đến 9 tháng.

Hạn chế và hướng phát triển

Dù đạt được toàn bộ mục tiêu đề ra, hệ thống vẫn tồn tại một số hạn chế kỹ thuật:

  • Hạn chế phần cứng: Kiến trúc S7-300 sử dụng các chuẩn giao tiếp truyền thống (MPI/PROFIBUS-DP), tốc độ truyền thông và khả năng mở rộng dịch vụ Web Server thấp hơn so với dòng PLC thế hệ mới S7-1200/S7-1500.
  • Hạn chế đo lường độ ẩm: Chưa tích hợp cảm biến đo độ ẩm vi ba (Microwave Moisture Sensor) chuyên dụng trong silo cát, khiến việc bù lượng nước trộn vẫn cần sự can thiệp hiệu chỉnh của kỹ sư vận hành khi thời tiết mưa ẩm.

Hướng phát triển tiếp theo:

  1. Nâng cấp bộ điều khiển lên nền tảng Siemens SIMATIC S7-1500 lập trình trên TIA Portal V18 kết hợp chuẩn truyền thông PROFINET tốc độ cao 100 Mbps.
  2. Ứng dụng công nghệ WinCC WebUX / WebNavigator cho phép ban quản trị giám sát sản lượng và nhận cảnh báo sự cố từ xa qua điện thoại thông minh và máy tính bảng.
  3. Tích hợp thuật toán điều khiển mờ (Fuzzy Logic Control) hoặc AI Machine Learning để tự động đo độ sụt của bê tông thông qua giám sát dòng tải của động cơ cối trộn.

Đối tượng hưởng lợi

  • Sinh viên và Học viên ngành Điện - Tự động hóa: Tài liệu tham khảo toàn diện về phương pháp luận thiết kế hệ thống SCADA công nghiệp thực tế, kỹ thuật lập trình PLC S7-300 và kỹ thuật viết C-Script trong WinCC.
  • Kỹ sư Tích hợp hệ thống (System Integrators): Nắm bắt giải pháp chuẩn về kiến trúc phần cứng, cấu hình module Analog xử lý Loadcell, tối ưu hóa vòng quét PLC và kỹ thuật thiết kế giao diện HMI chuẩn công nghiệp.
  • Doanh nghiệp và Nhà máy sản xuất Bê tông: Tiếp cận giải pháp kỹ thuật có chi phí đầu tư hợp lý, độ tin cậy cao, dễ bảo trì sửa chữa và nâng cao năng suất sản xuất rõ rệt.
  • Nhà nghiên cứu: Cơ sở thực nghiệm để tiếp tục phát triển các thuật toán điều khiển thích nghi, tối ưu hóa cấp phối tự động trong ngành vật liệu xây dựng.

Câu hỏi thường gặp

1. Hệ thống yêu cầu cấu hình phần cứng tối thiểu nào để vận hành WinCC SCADA? Máy tính vận hành cần trang bị CPU Intel Core i3 trở lên, RAM tối thiểu 4GB (khuyến nghị 8GB), ổ cứng trống 20GB, màn hình độ phân giải tối thiểu $1366 \times 768$, cài đặt hệ điều hành Windows 7 Professional 64-bit hoặc Windows 10 LTSC, đi kèm card mạng Ethernet hoặc cổng USB kết nối Adapter CP5611/PC Adapter USB A2.

2. Làm thế nào để giải quyết hiện tượng dao động số đo Loadcell khi cối trộn và băng tải hoạt động? Giải pháp kết hợp phần cứng và phần mềm: Về phần cứng, sử dụng hộp nối tín hiệu chống nhiễu (Junction Box) có gioăng cao su giảm chấn, dùng cáp xoắn đôi bọc kim tiếp địa tốt; về phần mềm, áp dụng thuật toán lọc số trung bình động (Moving Average Filter) trên 10 chu kỳ quét liên tiếp trong khối hàm FC10 của PLC trước khi chuyển đổi sang đơn vị kg.

3. Trạm trộn có thể lưu trữ dữ liệu sản xuất trong bao lâu và trích xuất bằng cách nào? Nhờ hệ quản trị cơ sở dữ liệu Sybase SQL tích hợp sẵn trong SIMATIC WinCC Tag Logging, hệ thống có thể lưu trữ liên tục lịch sử hàng trăm nghìn mẻ trộn trong nhiều năm. Dữ liệu có thể được truy xuất tức thời qua giao diện Trend/Table hoặc xuất tự động ra file báo cáo Excel/CSV thông qua chuẩn kết nối ODBC.

4. Khi xảy ra sự cố kẹt cửa xả khí nén, hệ thống xử lý như thế nào? Trên mỗi cửa xả đều gắn cảm biến từ (Magnetic Switch) giám sát hành trình đóng/mở của xylanh ZG2-16-20. Nếu sau thời gian đặt trước (ví dụ 3 giây) kể từ khi xuất lệnh mở mà cảm biến chưa báo trạng thái, PLC sẽ kích hoạt cờ lỗi, ngắt chu trình tự động, phát còi cảnh báo và hiển thị thông báo lỗi chi tiết trên màn hình WinCC Alarm Logging.

5. Chi phí đầu tư hệ thống tự động hóa PLC S7-300 và WinCC so với các giải pháp khác như thế nào? Chi phí ban đầu của giải pháp PLC Siemens cao hơn khoảng 25% – 30% so với việc dùng vi điều khiển tự chế hoặc PLC không tên tuổi. Tuy nhiên, độ bền thiết bị đạt trên 10 năm, tỷ lệ hỏng hóc gần như bằng không trong môi trường bụi bẩn công nghiệp, giúp tối ưu tổng chi phí sở hữu (TCO) và mang lại hiệu quả đầu tư vượt trội.

Kết luận

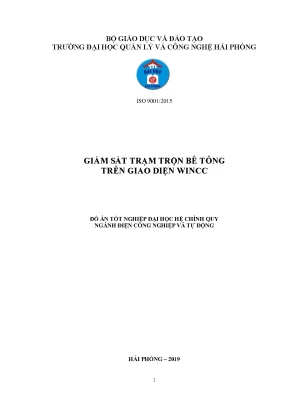

Đồ án tốt nghiệp "Điều khiển và giám sát hệ thống trạm trộn bê tông qua giao diện WinCC" đã hoàn thành xuất sắc các mục tiêu nghiên cứu và ứng dụng thực tiễn. Bằng việc kết hợp sức mạnh xử lý điều khiển thời gian thực tin cậy của PLC Siemens SIMATIC S7-300 với giao diện vận hành trực quan, hiện đại của SIMATIC WinCC, hệ thống đã giải quyết triệt để bài toán định lượng cấp phối chính xác, tối ưu hóa năng suất và giảm thiểu chi phí nhân công cho các trạm trộn bê tông xi măng công suất 10 – 30 m³/h. Kết quả nghiên cứu không chỉ mang giá trị học thuật cao trong đào tạo chuyên ngành Tự động hóa và Điện công nghiệp mà còn cung cấp một giải pháp công nghệ hoàn chỉnh, sẵn sàng chuyển giao và triển khai ứng dụng trực tiếp tại các công trường xây dựng hiện đại.
