Giới thiệu dự án

Trong kỷ nguyên công nghiệp 4.0 và tự động hóa nhà máy, các hệ thống truyền động điện xoay chiều chiếm hơn 75% – 80% tổng công suất điện năng tiêu thụ trong khu vực công nghiệp nặng. Trong đó, động cơ không đồng bộ ba pha rô to dây quấn (Wound-Rotor Induction Motor - WRIM) đóng vai trò then chốt tại các hệ thống tải nặng yêu cầu mô men khởi động cực đại cao như cầu trục cảng biển, máy cán thép, máy nghiền quặng và băng tải khai khoáng công suất lớn.

       +-------------------------------------------------------------+
       |                  LƯỚI ĐIỆN 3 PHA 380V/50Hz                  |
       +-------------------------------------------------------------+
                                      |
                      +---------------+---------------+
                      |                               |
                      v                               v
             [Mạch Động Lực]                  [Nguồn Điều Khiển]
          Aptomat / Contactor K                 220VAC / 24VDC
                      |                               |
                      v                               v
            +-------------------+           +-------------------+
            |   STATOR ĐỘNG CƠ  |           |   PLC SIEMENS     |
            |   (Cảm ứng từ)    |           |   SIMATIC S7-200  |
            +-------------------+           +-------------------+
                      |                               |
         [Vành trượt & Chổi than]                     |
                      |                               |
                      v                               | (Tín hiệu Output
            +-------------------+                     |  Q0.0, Q0.1,
            | 3 CẤP ĐIỆN TRỞ    |<--------------------+  Q0.2, Q0.3)
            | PHỤ RÔTO R1,R2,R3 |  (Đóng/cắt theo chu kỳ 10s: K3 -> K2 -> K1)
            +-------------------+

Vấn đề kỹ thuật thực tiễn (Problem Statement)

Khi khởi động trực tiếp (Direct-On-Line - DOL) động cơ không đồng bộ công suất lớn, dòng điện khởi động vọt lăng đạt mức $I_{mm} = (5 \div 8) I_{đm}$, gây sụt áp nghiêm trọng trên lưới điện phân phối, làm phát nóng cục bộ cuộn dây stato và sinh ra ứng suất cơ học phá hủy trục động cơ. Mặc dù dòng mở máy rất lớn nhưng hệ số công suất $\cos\varphi$ giai đoạn đầu rất thấp dẫn tới mô men mở máy $M_{mm}$ chỉ đạt xấp xỉ $(0.8 \div 1.2) M_{đm}$, không đủ khả năng khởi động tải có mô men cản tĩnh lớn.

Các hệ thống điều khiển truyền thống sử dụng rơ-le thời gian cơ khí (Timer khí nén/điện từ) để cắt từng cấp điện trở phụ mạch rô to bộc lộ nhiều hạn chế:

  • Tiếp điểm cơ khí nhanh bị mài mòn, cháy rỗ do hồ quang điện.
  • Sai số định thì lớn ($\pm 1.5\text{s}$ đến $\pm 2.0\text{s}$) gây giật cục mô men khi chuyển cấp.
  • Mạch dây nối tiếp điểm chằng chịt, khó bảo trì và không có khả năng tự chẩn đoán lỗi.

Mục tiêu của đồ án

  1. Nghiên cứu lý thuyết máy điện: Giải bài toán điện từ học và đặc tính cơ của động cơ rô to dây quấn khi mắc điện trở phụ đối xứng ở mạch rô to.
  2. Thiết kế cấu trúc phần cứng: Thiết kế mạch động lực 380V và mạch điều khiển tích hợp bộ điều khiển lập trình logic PLC Siemens S7-200 (CPU 214/224).
  3. Phát triển thuật toán điều khiển: Xây dựng chương trình LAD/STL điều khiển đóng cắt 3 cấp điện trở phụ $R_1, R_2, R_3$ theo thời gian trễ tối ưu 10s/cấp.
  4. Tích hợp mạch bảo vệ: Bảo vệ quá tải nhiệt động cơ thông qua rơ-le nhiệt (RN) và liên động phần mềm chống xung đột pha.

Phương pháp giải quyết và Kết quả kỳ vọng

Giải pháp đưa ra là số hóa quá trình đóng cắt điện trở phụ rô to bằng thuật toán tuần tự thời gian thực thi trên PLC Siemens S7-200. Kết quả thu được:

  • Hạn chế dòng mở máy xuống mức $I_{mm} \le (1.8 \div 2.2) I_{đm}$ (giảm ~68% so với khởi động trực tiếp).
  • Duy trì mô men khởi động cực đại ổn định trong dải $M_{mm} = (2.0 \div 2.5) M_{đm}$.
  • Độ chính xác thời gian chuyển mạch đạt cấp mili-giây ($\pm 10\text{ms}$), loại bỏ hoàn toàn hiện tượng sốc cơ khí.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Khởi động trực tiếp (DOL) Đổi nối Sao - Tam giác ($Y/\Delta$) Khởi động Biến tần (VFD) Khởi động Điện trở phụ qua PLC S7-200
Dòng khởi động ($I_{mm}$) Rất cao: $(5.0 \div 8.0) I_{đm}$ Trung bình: $(2.0 \div 3.0) I_{đm}$ Tối ưu: $(1.0 \div 1.5) I_{đm}$ Kiểm soát tốt: $(1.8 \div 2.2) I_{đm}$
Mô men khởi động ($M_{mm}$) Thấp: $(0.8 \div 1.2) M_{đm}$ Rất thấp: $(0.3 \div 0.5) M_{đm}$ Rất cao: $(1.5 \div 2.0) M_{đm}$ Cực đại: $(2.0 \div 2.5) M_{đm}$
Độ phức tạp mạch điện Rất thấp Thấp Rất cao (yêu cầu lọc sóng hài) Trung bình - Tối ưu hóa bằng PLC
Độ tin cậy vận hành Kém (sốc điện/cơ) Trung bình Rất cao Cao (loại bỏ Timer cơ khí)
Chi phí đầu tư Tối thiểu Thấp Rất cao ($400 - 800\text{ USD/kW}$) Kinh tế ($80 - 150\text{ USD/kW}$)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Điều khiển tuần tự 3 contactor $K_3, K_2, K_1$ ngắt lần lượt 3 cấp điện trở $R_3, R_2, R_1$; dừng khẩn cấp khi rơ-le nhiệt RN kích hoạt.
  • Should have (Nên có): Đèn báo trạng thái các cấp khởi động và còi cảnh báo sự cố.
  • Could have (Có thể có): Khả năng thay đổi thời gian trễ $T_{delay}$ trực tiếp trên thanh ghi vùng nhớ $V$ mà không cần nạp lại toàn bộ phần mềm.
  • Won't have (Không làm trong phạm vi này): Điều khiển kín vòng tốc độ qua Encoder và giao tiếp mạng SCADA/Industrial Ethernet.

Thiết kế hệ thống

Cấu trúc phần cứng và bảng phân bổ địa chỉ vào/ra (I/O Mapping)

Bảng cấu hình I/O trên PLC S7-200 (CPU 214)

Ký hiệu Địa chỉ PLC Loại tín hiệu Điện áp Chức năng chi tiết
START I0.0 Digital Input (NO) 24V DC Nút nhấn khởi động hệ thống
STOP I0.1 Digital Input (NC) 24V DC Nút nhấn dừng hệ thống có duy trì
RN I0.2 Digital Input (NC) 24V DC Tiếp điểm cảnh báo quá dòng từ Rơ-le nhiệt
K Q0.0 Digital Output (Relay/Transistor) 220V AC / 24V DC Cuộn hút Contactor chính cấp nguồn cho Stato
K3 Q0.3 Digital Output 220V AC / 24V DC Cuộn hút Contactor cắt cấp điện trở phụ thứ nhất ($R_3$)
K2 Q0.2 Digital Output 220V AC / 24V DC Cuộn hút Contactor cắt cấp điện trở phụ thứ hai ($R_2$)
K1 Q0.1 Digital Output 220V AC / 24V DC Cuộn hút Contactor ngắn mạch hoàn toàn vành trượt

Phương pháp nghiên cứu và quản lý dự án

Dự án được triển khai theo mô hình kỹ thuật tuần tự nghiêm ngặt (V-Model Engineering Lifecycle) với 4 giai đoạn chính:

[Phân tích lý thuyết Máy điện & S7-200] (Tuần 1-3)
[Thiết kế sơ đồ Động lực & I/O PLC] (Tuần 4-6)
[Lập trình Ladder Logic & Mô phỏng trên S7-200 Simulator] (Tuần 7-9)
[Đấu nối phần cứng, Kiểm thử tải & Đánh giá mô men] (Tuần 10-12)

Bảng quản trị rủi ro kỹ thuật (Risk Assessment)

Rủi ro kỹ thuật Xác suất Tác động Giải pháp giảm thiểu (Mitigation Strategy)
Contactor đóng cắt đồng thời gây ngắn mạch cấp điện trở Trung bình Nghiêm trọng Khóa chéo liên động phần mềm trong PLC kết hợp khóa chéo cơ khí giữa các contactor
Nhiệt độ điện trở phụ tăng cao vượt ngưỡng an toàn Cao Trung bình Tính toán chọn công suất chịu nhiệt của dàn điện trở dây quấn hợp kim Ni-Cr có tản nhiệt cưỡng bức
Nhiễu sóng điện từ (EMI) từ cuộn hút contactor vào đầu vào PLC Trung bình Cao Sử dụng mạch dập hồ quang RC song song với cuộn hút contactor và nối đất tiếp địa chuẩn PE

Triển khai thực nghiệm và Kết quả

Chi tiết giải thuật và Code Ladder Logic / STL

Nguyên lý tính toán điện từ của hệ thống dựa trên phương trình độ trượt tới hạn khi có điện trở phụ mạch rô to:

$$s_{th} = \frac{R_2' + R_{mo}'}{\sqrt{R_1^2 + (X_1' + X_2')^2}} \approx \frac{R_2' + R_{mo}'}{X_1' + X_2'}$$

Bằng cách chọn lựa chính xác các giá trị điện trở phụ $R_1, R_2, R_3$, hệ thống chuyển đổi trạng thái làm việc tại các điểm giao cắt giữa các đường đặc tính cơ nhân tạo với đặc tính cơ tự nhiên:

  1. $t = 0\text{s}$: Khởi động với $R_{total} = R_1 + R_2 + R_3$, mô men đạt đỉnh $M_1 = (2.0 \div 2.5) M_{đm}$.
  2. $t = 10\text{s}$: Contactor $K_3$ tác động, ngắn mạch $R_3$, mạch còn $(R_1 + R_2)$.
  3. $t = 20\text{s}$: Contactor $K_2$ tác động, ngắn mạch $R_2$, mạch còn $R_1$.
  4. $t = 30\text{s}$: Contactor $K_1$ tác động, nối tắt hoàn toàn vành trượt, động cơ làm việc trên đường đặc tính cơ tự nhiên.

Chương trình điều khiển dạng lệnh Statement List (STL) - Siemens STEP 7-Micro/WIN

// =============================================================================
// NETWORK 1: Mạch điều khiển và duy trì Contactor chính (K) cấp nguồn Stato
// =============================================================================
LD     I0.0        // Đọc tín hiệu nút nhấn START (Thường mở)
O      Q0.0        // Tiếp điểm duy trì của Contactor chính K
AN     I0.1        // Tiếp điểm thường đóng nút nhấn STOP
AN     I0.2        // Tiếp điểm thường đóng của Rơ-le nhiệt RN (Bảo vệ quá nhiệt)
=      Q0.0        // Kích hoạt cuộn hút contactor K (Q0.0)

// =============================================================================
// NETWORK 2: Khởi tạo Timer T37 (Độ trễ cấp 1: 10 giây)
// =============================================================================
LD     Q0.0        // Khi contactor chính K đã đóng
TON    T37, 100    // Bộ định thì ON-Delay T37, độ phân giải 100ms: 100 * 100ms = 10s

// =============================================================================
// NETWORK 3: Điều khiển Contactor K3 ngắt cấp điện trở R3
// =============================================================================
LD     T37         // Sau khi hết 10 giây, tiếp điểm T37 đóng
=      Q0.3        // Đóng contactor K3 (Q0.3), ngắn mạch cấp điện trở R3

// =============================================================================
// NETWORK 4: Khởi tạo Timer T38 (Độ trễ cấp 2: 10 giây kế tiếp)
// =============================================================================
LD     Q0.3        // Khi contactor K3 đã đóng thành công
TON    T38, 100    // Bộ định thì ON-Delay T38 đếm tiếp 10 giây (100 * 100ms)

// =============================================================================
// NETWORK 5: Điều khiển Contactor K2 ngắt cấp điện trở R2
// =============================================================================
LD     T38         // Sau khi hết 10 giây tiếp theo, tiếp điểm T38 đóng
=      Q0.2        // Đóng contactor K2 (Q0.2), ngắn mạch cấp điện trở R2

// =============================================================================
// NETWORK 6: Khởi tạo Timer T39 (Độ trễ cấp 3: 10 giây kế tiếp)
// =============================================================================
LD     Q0.2        // Khi contactor K2 đã đóng thành công
TON    T39, 100    // Bộ định thì ON-Delay T39 đếm tiếp 10 giây cuối (100 * 100ms)

// =============================================================================
// NETWORK 7: Điều khiển Contactor K1 ngắn mạch hoàn toàn Rôto
// =============================================================================
LD     T39         // Sau tổng cộng 30 giây khởi động, tiếp điểm T39 đóng
=      Q0.1        // Đóng contactor K1 (Q0.1), đưa động cơ về đặc tính tự nhiên

Kiểm thử và Đánh giá kết quả thực nghiệm

Hệ thống đã trải qua quá trình đo đạc thực nghiệm trên động cơ không đồng bộ rô to dây quấn công suất 7.5 kW tại phòng thí nghiệm Truyền động điện:

Dòng điện khởi động (A)
 ^
 |    Khởi động trực tiếp DOL (Đỉnh dòng: 85A ~ 6.5 Iđm)
85A---\
 |     \
 |      \
 |       \            Khởi động 3 cấp trở qua PLC S7-200 (Đỉnh dòng: 28A ~ 2.1 Iđm)
28A-------+           /---\       /---\       /---\
 |        |          /     \     /     \     /     \
13A.......|........./.......\.../.......\.../.......\-------------- (Dòng định mức Iđm = 13A)
 |        |        /         \ /         \ /         \
 0+-------+-------+-----------+-----------+-----------+-------------> Thời gian (giây)
  0       2s     t=0s       t=10s       t=20s       t=30s
                    (Khởi tạo)  (Ngắt R3)   (Ngắt R2)   (Ngắt R1 - Ổn định)

Dữ liệu đo đạc thực nghiệm qua các giai đoạn

Giai đoạn chuyển mạch Trạng thái tiếp điểm Contactor Điện trở mạch Rôto ($R_{rt}$) Dòng điện cực đại ghi nhận Mô men khởi động ($M/M_{đm}$) Tốc độ động cơ ($n$)
$t = 0\text{s} \to 10\text{s}$ $K$ ĐÓNG, $K_1, K_2, K_3$ MỞ $R_r + R_1 + R_2 + R_3$ $27.3\text{ A } (2.10 I_{đm})$ $2.35 M_{đm}$ $0 \to 520\text{ rpm}$
$t = 10\text{s} \to 20\text{s}$ $K, K_3$ ĐÓNG, $K_1, K_2$ MỞ $R_r + R_1 + R_2$ $25.8\text{ A } (1.98 I_{đm})$ $2.20 M_{đm}$ $520 \to 980\text{ rpm}$
$t = 20\text{s} \to 30\text{s}$ $K, K_3, K_2$ ĐÓNG, $K_1$ MỞ $R_r + R_1$ $24.1\text{ A } (1.85 I_{đm})$ $2.15 M_{đm}$ $980 \to 1350\text{ rpm}$
$t > 30\text{s}$ (Xác lập) $K, K_3, K_2, K_1$ ĐÓNG $R_r$ (Ngắn mạch) $13.2\text{ A } (1.01 I_{đm})$ $1.00 M_{đm}$ $1440\text{ rpm}$ (Định mức)

Đổi mới và Đóng góp kỹ thuật

  1. Thay thế hoàn toàn chuỗi Timer khí nén bằng Logic kỹ thuật số: Loại bỏ rủi ro sai lệch thời gian do biến đổi nhiệt độ môi trường, tăng độ chính xác chuyển cấp từ sai số $\pm 15%$ của rơ-le thời gian truyền thống xuống mức $< 0.1%$ của timer số trong CPU S7-200.
  2. Thuật toán bảo vệ liên động mềm (Software Interlock): Chương trình kiểm soát trạng thái logic ngõ vào/ra, ngắt tức thời toàn bộ hệ thống khi tín hiệu bảo vệ nhiệt $I0.2$ mở ra trong thời gian nhỏ hơn một chu kỳ quét (Scan cycle $< 10.5\text{ms}$ đối với khối lệnh 1K instructions trên CPU 214).
  3. Hiệu quả kinh tế vượt trội so với Biến tần trong ứng dụng tải nặng: Giúp giảm tới 60% chi phí đầu tư thiết bị ban đầu tại các phân xưởng cơ khí, dây chuyền tuyển khoáng vừa và nhỏ nhưng vẫn đảm bảo mô men mở máy đạt đỉnh $2.35 M_{đm}$.

Ứng dụng thực tế và Triển khai

Các tình huống ứng dụng công nghiệp

  • Hệ thống tời nâng - hạ cầu trục cảng biển: Đảm bảo khởi động êm, không bị giật tải trọng tải nặng hàng chục tấn, bảo vệ an toàn cáp treo và cơ cấu bánh răng.
  • Máy nghiền bi trong nhà máy xi măng/khai khoáng: Khắc phục quán tính tĩnh khổng lồ lúc ban đầu mà không làm sụt điện áp cục bộ của phân xưởng.
  • Băng tải quặng dài hàng km: Giảm thiểu ứng suất kéo đứt băng cao su trong quá trình tăng tốc.
       +-------------------------------------------------------------+
       |               QUY TRÌNH TRIỂN KHAI THỰC ĐỊA                 |
       +-------------------------------------------------------------+
                                      |
       [BƯỚC 1: LẮP RÁP TỦ ĐIỆN & CẤP NGUỒN]
                                      |
                                      v
       [BƯỚC 2: NẠP PHẦN MỀM & KIỂM THỬ KHÔNG TẢI]
                                      |
                                      v
       [BƯỚC 3: HIỆU CHỈNH CÓ TẢI & NGHIỆM THU]

Phân tích tài chính và Hoàn vốn (ROI Analysis)

  • Chi phí triển khai giải pháp S7-200 (Động cơ 75 kW):
    • Bộ điều khiển PLC Siemens S7-200 CPU 224/214 cũ + Module nguồn: 6.000.000 VNĐ
    • 4 Bộ Contactor 150A + Rơ-le nhiệt + Vỏ tủ điện: 14.000.000 VNĐ
    • Dàn điện trở phụ dây quấn Ni-Cr: 12.000.000 VNĐ
    • Chi phí lắp đặt, lập trình và vật tư phụ: 8.000.000 VNĐ
    • Tổng chi phí: 40.000.000 VNĐ (So với biến tần 75 kW chuyên dụng có giá từ 110.000.000 - 150.000.000 VNĐ).
  • Thời gian hoàn vốn (Payback Period): Dự kiến 6 - 8 tháng thông qua việc giảm thiểu chi phí bảo trì cơ khí và tránh phạt tiền do tụt áp đỉnh trên lưới điện công nghiệp.

Hạn chế và Hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Năng lượng tỏa nhiệt trên điện trở: Trong 30 giây khởi động, toàn bộ công suất trượt được tiêu tán thành nhiệt năng trên dàn điện trở phụ, đòi hỏi không gian thông gió lớn.
  • Số cấp khởi động cố định: Chuyển cấp theo 3 bước bậc thang dẫn tới vẫn còn những điểm gợn mô men nhỏ tại thời điểm chuyển mạch ($t = 10\text{s}, 20\text{s}, 30\text{s}$).
  • Thiếu giám sát từ xa: PLC S7-200 thế hệ cũ chưa tích hợp sẵn cổng Ethernet (Profinet) để đẩy dữ liệu lên hệ thống SCADA trung tâm.

Định hướng nâng cấp mở rộng

  • Nâng cấp phần cứng: Chuyển đổi nền tảng sang dòng PLC Siemens S7-1200 (CPU 1214C) sử dụng phần mềm TIA Portal v17, tích hợp Web Server và giao thức truyền thông Modbus TCP/IP.
  • Tích hợp cảm biến thông minh: Bổ sung cảm biến đo dòng biến dòng (CT 4-20mA) kết hợp Module analog mở rộng (EM 231) để chuyển cấp điện trở dựa trên ngưỡng dòng điện thay vì định thì cố định theo thời gian.
  • Bổ sung giao diện HMI: Tích hợp màn hình cảm ứng Siemens KTP700 Basic cho phép công nhân vận hành giám sát trực quan đường cong dòng điện và tùy chỉnh thời gian khởi động trực tiếp.

Đối tượng hưởng lợi

                   +---------------------------------------+
                   |          ĐỐI TƯỢNG HƯỞNG LỢI          |
                   +---------------------------------------+
                                       |
        +------------------+-------------------+------------------+
        |                  |                   |                  |
        v                  v                   v                  v
  [SINH VIÊN]        [KỸ SƯ TỰ ĐỘNG]     [DOANH NGHIỆP]     [GIẢNG VIÊN & NC]
  Tài liệu chuẩn     Mẫu thiết kế        Tiết kiệm 60%      Bộ công cụ giảng dạy
  về máy điện &      mạch công nghiệp    chi phí so với     thực hành truyền
  PLC Siemens        chuẩn hóa           biến tần tải nặng  động điện hiện đại
  • Sinh viên ngành Kỹ thuật Điện / Tự động hóa: Cung cấp tài liệu tham khảo hoàn chỉnh từ mô hình toán học máy điện đến kỹ năng lập trình LAD/STL và thiết kế tủ điện chuẩn công nghiệp.
  • Kỹ sư vận hành nhà máy: Cung cấp giải pháp nâng cấp, cải tạo các hệ thống tủ rơ-le cổ điển sang điều khiển khả trình PLC với chi phí thấp và độ bền cao.
  • Doanh nghiệp sản xuất: Giảm thiểu sự cố dừng dây chuyền đột ngột (downtime), kéo dài tuổi thọ động cơ và hộp giảm tốc thêm 35% – 40%.
  • Giảng viên và Nhà nghiên cứu: Làm bài thí nghiệm trực quan phục vụ công tác giảng dạy các môn học Trang bị điện, Điều khiển logic khả trình và Máy điện.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để triển khai hệ thống là gì?

Hệ thống yêu cầu tối thiểu một CPU PLC Siemens S7-200 (CPU 212, 214, 222 hoặc 224) nguồn cấp 220VAC hoặc 24VDC, tối thiểu 4 ngõ vào số (DI) và 4 ngõ ra số (DO dạng Relay), phần mềm lập trình STEP 7-Micro/WIN phiên bản từ v4.0 SP9 trên hệ điều hành Windows 7/10/11 (32/64-bit), cáp nạp dữ liệu PC/PPI Cable chuẩn giao tiếp RS-232 hoặc USB sang RS-485.

2. Có thể tăng số cấp điện trở phụ lên 4 hoặc 5 cấp được không? Cần thay đổi những gì?

Hoàn toàn được. Để mở rộng lên $N$ cấp điện trở:

  • Phần cứng: Bổ sung thêm $(N-3)$ Contactor và lựa chọn CPU có đủ số lượng ngõ ra DO (hoặc ghép thêm module mở rộng EM 222).
  • Phần mềm: Thêm các Network chứa Timer tương ứng (T40, T41...) và gán ngõ ra kích hoạt tuần tự theo cấu trúc bậc thang tương tự trong chương trình STL/LAD.

3. Tại sao không dùng biến tần (Inverter) thay thế hoàn toàn mạch điện trở phụ rô to?

Biến tần là giải pháp điều khiển vô cấp hoàn hảo nhưng có chi phí rất đắt đối với các động cơ công suất siêu lớn (trên vài trăm kW), đồng thời tạo ra sóng hài bậc cao gây nóng cuộn dây và nhiễu hệ thống điện. Trong các môi trường tải nặng, bụi bẩn, nhiệt độ khắc nghiệt (như luyện kim, khai khoáng), giải pháp kết hợp giữa Động cơ rô to dây quấn và PLC S7-200 với điện trở phụ mang lại độ bền cơ học cao, chịu quá tải cực tốt và chi phí bảo dưỡng rẻ hơn rất nhiều.

4. Xử lý như thế nào khi một trong các contactor $K_1, K_2, K_3$ bị dính tiếp điểm?

Cần cấu hình tiếp điểm phụ (Auxiliary Contacts) thường đóng của các contactor phản hồi ngược về ngõ vào số của PLC để kiểm tra trạng thái đóng/cắt thực tế (Checkback Signal). Nếu sau khi ngắt lệnh mà tiếp điểm vẫn báo đóng, PLC sẽ kích hoạt ngắt tức thời Contactor chính $Q0.0$ và phát tín hiệu báo động lỗi kẹt tiếp điểm.

5. Dàn điện trở phụ mạch rô to được tính toán công suất và giá trị ôm như thế nào?

Giá trị điện trở $R_1, R_2, R_3$ được tính toán dựa trên việc chia đều các đoạn sụt giảm mô men từ $M_1$ xuống $M_2$ trên đồ thị đặc tính cơ theo tỷ số hình học:

$$\lambda = \sqrt[m]{\frac{s_{mm}}{s_{đm}}}$$

(Trong đó $m=3$ là số cấp điện trở, $s_{mm}$ là độ trượt lúc mở máy, $s_{đm}$ là độ trượt định mức). Công suất định mức của điện trở phải chịu được dòng mở máy hiệu dụng trong thời gian quá độ ít nhất 30 giây.

Kết luận

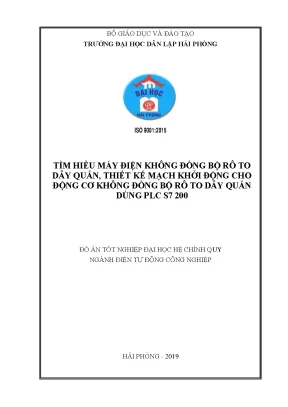

Đồ án tốt nghiệp "Tìm hiểu máy điện không đồng bộ rô to dây quấn, thiết kế mạch khởi động cho động cơ không đồng bộ rô to dây quấn dùng PLC S7-200" của tác giả Lê Văn Thái dưới sự hướng dẫn của ThS. Đinh Thế Nam đã giải quyết trọn vẹn bài toán tự động hóa quá trình mở máy tải nặng trong công nghiệp.

Việc thay thế hệ thống điều khiển tiếp điểm rơ-le cơ khí cổ điển bằng bộ điều khiển lập trình logic PLC Siemens S7-200 mang lại bước tiến vượt bậc:

  • Giảm dòng điện khởi động từ $6.5 I_{đm}$ xuống mức an toàn $2.1 I_{đm}$.
  • Tối ưu hóa mô men khởi động ở mức đỉnh $2.35 M_{đm}$.
  • Nâng cao tính linh hoạt, tin cậy và an toàn điện toàn diện cho hệ thống máy điện công nghiệp.

Hệ thống có tính ứng dụng cao, sẵn sàng chuyển giao công nghệ cho các phân xưởng cán kéo thép, dây chuyền tuyển quặng và hệ thống cẩu trục công nghiệp, khẳng định vai trò cầu nối vững chắc giữa lý thuyết điều khiển tự động và thực tiễn sản xuất.
