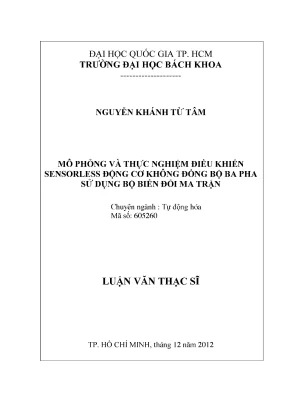

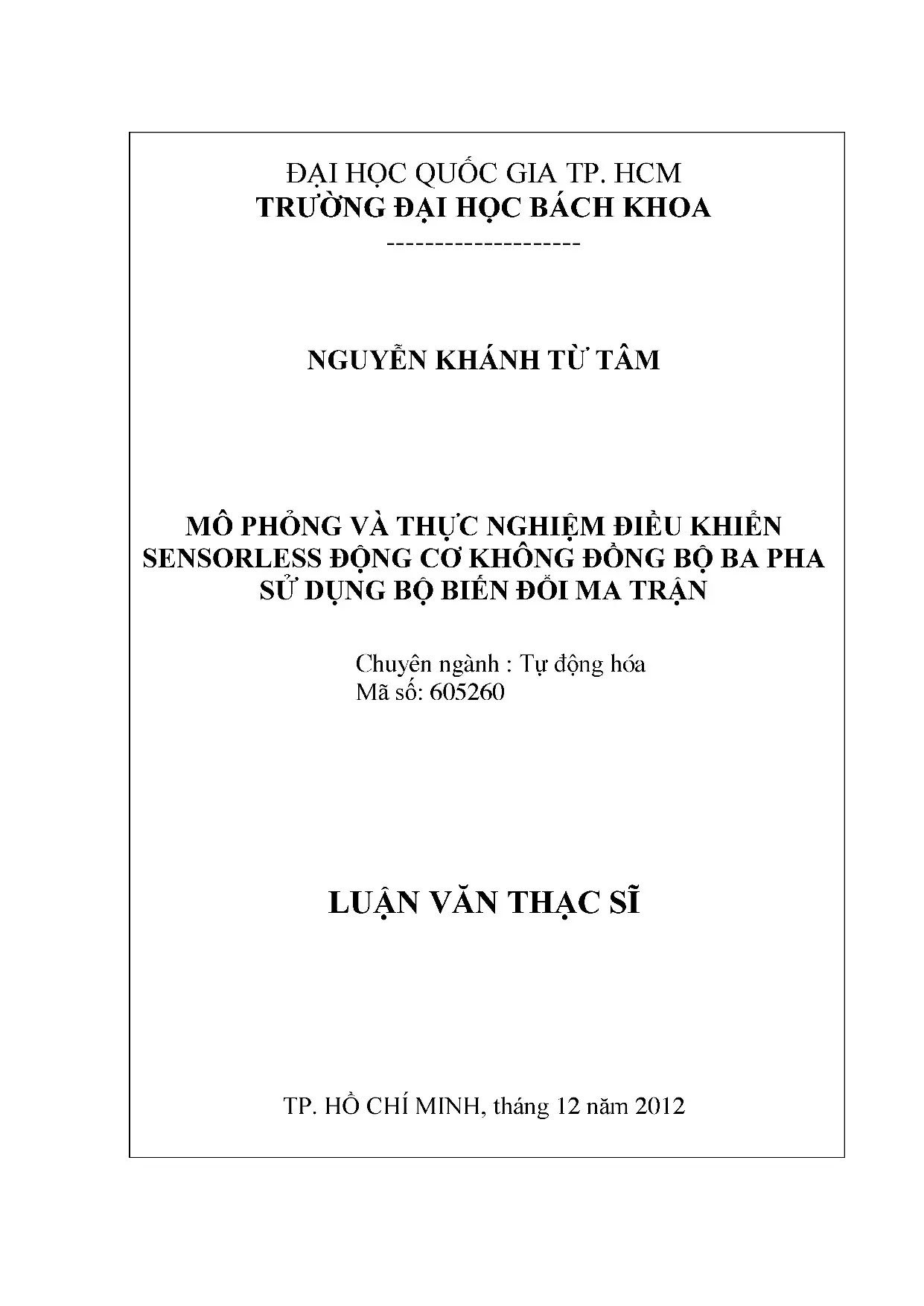

Luận văn thạc sĩ tự động hóa mô phỏng và thực nghiệm điều khiển sensorless động cơ không đồng bộ ba pha sử dụng bộ biến đổi ma trận

Luận văn thạc sĩ nghiên cứu tự động hóa mô phỏng và thực nghiệm điều khiển sensorless động cơ không đồng bộ ba pha bằng bộ biến đổi ma trận.

• Tác giả: Nguyễn Khánh Từ Tâm
• Người hướng dẫn: PGS. Nguyễn Văn Nhờ
• Trường học: Đại học Bách Khoa, Đại học Quốc Gia TP. HCM
• Chuyên ngành: Tự động hóa
• Đề tài: Tự Động Hóa Mô Phỏng Và Điều Khiển Sensorless Động Cơ Không Đồng Bộ Ba Pha
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: BỘ BIẾN ĐỔI MA TRẬN
• 1.1. Tổng quan về lược sử phát triển bộ biến đổi ma trận
• 1.2. Nguyên lý điều khiển bộ biến đổi ma trận
• 1.3. Các phương pháp điều chế của bộ biến đổi ma trận
• 1.3.1. Giải thuật điều chế Venturini
• 1.3.2. Giải thuật điều chế vectơ không gian
• 1.3.3. Giải thuật điều chế sóng mang
• 1.3.4. Phương pháp chuyển mạch bốn bước cho bộ biến đổi ma trận
• 1.3.4.1. Giải thuật bốn bước chuyển mạch theo dòng tải
• 1.3.4.2. Giải thuật chuyển mạch bốn bước theo áp vào
• 2. CHƯƠNG 2: ĐỘNG CƠ KHÔNG ĐỒNG BỘ VÀ CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN
• 2.1. Tổng quan về động cơ KĐB
• 2.1.1. Tầm quan trọng
• 2.2. Cấu tạo và đặc điểm của động cơ KĐB
• 2.2.1. Sơ đồ mạch điện tương đương của động cơ KĐB
• 2.2.2. Phép biến đổi hệ trục tọa độ trong mô hình hóa động cơ KĐB
• 2.2.3. Mô tả các phương trình DCKDB trong hệ tọa độ đứng yên Stator
• 2.2.4. Mô tả các phương trình DCKDB trong hệ tọa độ quay rotor
• 2.3. Các phương pháp điều khiển động cơ KĐB
• 2.3.1. Phương pháp điều khiển định hướng theo vectơ từ thông rotor
• 2.3.1.1. Động cơ KĐB cấp bởi nguồn dòng
• 2.3.1.2. Động cơ KĐB cấp bởi nguồn áp
• 2.3.1.3. Ước lượng biên độ và vị trí của VTKG từ thông rotor
• 2.3.1.3.1. Các phương pháp ước lượng trong điều khiển định hướng trường trực tiếp
• 2.3.2. Ước lượng gián tiếp (feed-forward) từ thông rotor
• 2.3.3. Phương pháp điều khiển trực tiếp moment (DTC)
• 3. CHƯƠNG 3: ĐIỀU KHIỂN SENSORLESS ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 3.1. Hạn chế của phương pháp ước lượng tốc độ chỉ dựa trên mô hình động cơ
• 3.2. Ước lượng tốc độ vòng kín cho động cơ KĐB
• 3.2.1. Điều khiển thích nghi mô hình chuẩn MRAS
• 3.2.1.1. Điều khiển MRAS thông thường
• 3.2.1.2. Điều khiển MRAS cải tiến có chứa mạng neuron 2 lớp
• 3.2.2. Điều khiển thích nghi sử dụng bộ quan sát trạng thái Luenberger
• 4. CHƯƠNG 4: MÔ PHỎNG CÁC THUẬT TOÁN ƯỚC LƯỢNG TRONG ĐIỀU KHIỂN RFOC ĐỘNG CƠ KĐB
• 4.1. Mô hình và thông số của hệ thống
• 4.2. Kết quả mô phỏng của điều khiển động cơ KĐB dựa trên RFOC khi sử dụng các thuật toán ước lượng
• 4.2.1. Điều kiện thông số động cơ cố định
• 4.2.2. Kết quả mô phỏng khi sử dụng khối MRAS thông thường
• 4.2.3. Kết quả mô phỏng khi sử dụng khối MRAS có chứa ANN 2 lớp
• 4.2.4. Kết quả mô phỏng khi sử dụng bộ ước lượng trạng thái Luenberger
• 4.2.5. Điều kiện điện trở stator của động cơ thay đổi
• 4.2.5.1. Kết quả mô phỏng khi sử dụng khối MRAS thông thường
• 4.2.5.2. Kết quả mô phỏng khi sử dụng khối MRAS có chứa ANN 2 lớp
• 4.2.5.3. Kết quả mô phỏng khi sử dụng bộ ước lượng trạng thái Luenberger
• 5. CHƯƠNG 5: THIẾT KẾ VÀ THI CÔNG PHẦN CỨNG
• 5.1. Sơ đồ khối và mô hình của hệ thống
• 5.2. Các khối chức năng chính của hệ thống
• 5.2.1. Vi điều khiển TMS320F28335
• 5.2.2. Mạch kích lái IGBT
• 5.2.3. Mạch cảm biến dòng và áp
• 5.2.4. Mạch lọc ngõ vào
• 5.2.5. Khóa đóng ngắt
• 5.2.6. Cổng giao tiếp FT232
• 5.2.7. Động cơ không đồng bộ - máy phát
• 5.2.8. Máy biến áp 1 pha, 3 pha
• 6. CHƯƠNG 6: KẾT QUẢ THỰC NGHIỆM ĐIỀU KHIỂN SENSORLESS ĐỘNG CƠ KĐB SỬ DỤNG BỘ BIẾN ĐỔI MA TRẬN
• 6.1. Thông số thực nghiệm
• 6.1.1. Thông số phần cứng
• 6.1.2. Sơ đồ điều khiển thực hiện trên DSP
• 6.1.3. Sơ đồ điều khiển thực hiện trên FPGA
• 6.1.4. Kết quả thực nghiệm
• 6.1.4.1. Phương pháp ước lượng MRAS thông thường
• 6.1.4.2. Phương pháp ước lượng sử dụng bộ quan sát trạng thái Luenberger
• 7. CHƯƠNG 7: ĐÁNH GIÁ VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• 7.1. Đánh giá
• 7.2. Hướng phát triển đề tài
• TÀI LIỆU THAM KHẢO
• BẢNG KÍ HIỆU VÀ CHỮ VIẾT TẮT

Tóm tắt

I. Tự động hóa

Tự động hóa là trọng tâm của luận văn, tập trung vào việc ứng dụng các công nghệ hiện đại để điều khiển động cơ không đồng bộ ba pha mà không cần sử dụng cảm biến. Luận văn đề cập đến việc xây dựng hệ thống điều khiển tự động, từ mô hình hóa đến thực nghiệm, nhằm tối ưu hóa hiệu suất và độ chính xác của hệ thống. Các giải thuật điều khiển được nghiên cứu và áp dụng để đảm bảo hệ thống hoạt động ổn định trong các điều kiện khác nhau.

1.1. Hệ thống điều khiển tự động

Hệ thống điều khiển tự động được thiết kế dựa trên các giải thuật điều khiển hiện đại, bao gồm điều khiển định hướng trường từ thông rotor và điều khiển sensorless. Các giải thuật này được mô phỏng và thực nghiệm để đảm bảo tính chính xác và độ tin cậy. Hệ thống cũng tích hợp các công nghệ tự động hóa tiên tiến như mạng neuron nhân tạo (ANN) và bộ quan sát trạng thái Luenberger để nâng cao hiệu suất.

II. Mô phỏng

Mô phỏng là một phần quan trọng trong luận văn, giúp đánh giá hiệu quả của các giải thuật điều khiển trước khi áp dụng vào thực tế. Các mô hình toán học của động cơ không đồng bộ ba pha được xây dựng và mô phỏng trên các phần mềm chuyên dụng. Kết quả mô phỏng cho thấy khả năng ước lượng tốc độ và điều khiển chính xác của hệ thống, đặc biệt là trong các điều kiện thay đổi thông số động cơ.

2.1. Mô hình hóa động cơ

Mô hình hóa động cơ được thực hiện dựa trên các phương trình toán học mô tả hoạt động của động cơ không đồng bộ ba pha. Các phương trình này được biến đổi trong hệ tọa độ quay và hệ tọa độ đứng yên để đơn giản hóa quá trình mô phỏng. Kết quả mô phỏng cho thấy sự ổn định và độ chính xác của các giải thuật điều khiển.

III. Điều khiển

Điều khiển là yếu tố cốt lõi trong luận văn, tập trung vào việc điều khiển động cơ không đồng bộ ba pha mà không cần sử dụng cảm biến. Các phương pháp điều khiển như điều khiển định hướng trường từ thông rotor (RFOC) và điều khiển trực tiếp momen (DTC) được nghiên cứu và áp dụng. Các giải thuật điều khiển được cải tiến để nâng cao hiệu suất và độ chính xác của hệ thống.

3.1. Điều khiển sensorless

Điều khiển sensorless là một trong những điểm nhấn của luận văn, tập trung vào việc ước lượng tốc độ và vị trí của rotor mà không cần sử dụng cảm biến. Các giải thuật như hệ thống thích nghi mô hình chuẩn (MRAS) và bộ quan sát trạng thái Luenberger được áp dụng để đảm bảo độ chính xác và độ tin cậy của hệ thống.

IV. Sensorless

Sensorless là một trong những công nghệ tiên tiến được áp dụng trong luận văn, giúp loại bỏ cảm biến tốc độ và vị trí trên trục động cơ. Các giải thuật ước lượng tốc độ được nghiên cứu và áp dụng để đảm bảo hệ thống hoạt động ổn định và chính xác. Kết quả thực nghiệm cho thấy khả năng ước lượng tốc độ của hệ thống đạt độ chính xác cao, đáp ứng được các yêu cầu khắt khe của các ứng dụng công nghiệp.

4.1. Ước lượng tốc độ

Các giải thuật ước lượng tốc độ được nghiên cứu và áp dụng trong luận văn bao gồm hệ thống thích nghi mô hình chuẩn (MRAS), bộ quan sát trạng thái Luenberger và bộ lọc Kalman mở rộng. Các giải thuật này được mô phỏng và thực nghiệm để đảm bảo độ chính xác và độ tin cậy của hệ thống.

V. Động cơ không đồng bộ ba pha

Động cơ không đồng bộ ba pha là đối tượng nghiên cứu chính của luận văn. Các đặc điểm và cấu tạo của động cơ được phân tích chi tiết, từ đó xây dựng các mô hình toán học để mô phỏng và điều khiển. Luận văn cũng đề cập đến các phương pháp điều khiển hiện đại như điều khiển định hướng trường từ thông rotor (RFOC) và điều khiển trực tiếp momen (DTC) để nâng cao hiệu suất và độ chính xác của động cơ.

5.1. Cấu tạo và đặc điểm

Động cơ không đồng bộ ba pha được phân tích chi tiết về cấu tạo và đặc điểm hoạt động. Các phương trình toán học mô tả hoạt động của động cơ được xây dựng và biến đổi trong các hệ tọa độ khác nhau để đơn giản hóa quá trình mô phỏng và điều khiển.

VI. Hệ thống điều khiển

Hệ thống điều khiển được thiết kế và xây dựng dựa trên các công nghệ hiện đại, bao gồm bộ biến đổi ma trận và các giải thuật điều khiển sensorless. Hệ thống được mô phỏng và thực nghiệm để đảm bảo tính ổn định và độ chính xác. Kết quả thực nghiệm cho thấy khả năng điều khiển chính xác và hiệu suất cao của hệ thống, đáp ứng được các yêu cầu khắt khe của các ứng dụng công nghiệp.

6.1. Thiết kế hệ thống

Hệ thống điều khiển được thiết kế dựa trên bộ biến đổi ma trận và các giải thuật điều khiển sensorless. Các thành phần chính của hệ thống bao gồm vi điều khiển TMS320F28335, mạch kích lái IGBT, và mạch cảm biến dòng và áp. Hệ thống được mô phỏng và thực nghiệm để đảm bảo tính ổn định và độ chính xác.

VII. Công nghệ tự động hóa

Công nghệ tự động hóa là nền tảng của luận văn, tập trung vào việc ứng dụng các công nghệ hiện đại để điều khiển động cơ không đồng bộ ba pha. Các công nghệ như mạng neuron nhân tạo (ANN), bộ quan sát trạng thái Luenberger, và hệ thống thích nghi mô hình chuẩn (MRAS) được nghiên cứu và áp dụng để nâng cao hiệu suất và độ chính xác của hệ thống.

7.1. Ứng dụng công nghệ

Các công nghệ tự động hóa hiện đại được áp dụng trong luận văn bao gồm mạng neuron nhân tạo (ANN), bộ quan sát trạng thái Luenberger, và hệ thống thích nghi mô hình chuẩn (MRAS). Các công nghệ này được mô phỏng và thực nghiệm để đảm bảo tính ổn định và độ chính xác của hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, động cơ không đồng bộ (KĐB) ba pha đóng vai trò chủ đạo trong các hệ thống truyền động điện, chiếm khoảng 75-80% tổng số hệ truyền động điện do tính ổn định, chi phí thấp và độ bền cao. Tuy nhiên, việc điều khiển chính xác tốc độ và moment của động cơ KĐB vẫn là thách thức lớn, đặc biệt khi loại bỏ cảm biến tốc độ để giảm chi phí và tăng độ tin cậy. Bộ biến đổi ma trận (Matrix Converter - MC) là một giải pháp biến đổi công suất AC-AC tiên tiến, có khả năng chuyển đổi trực tiếp điện áp ngõ vào thành điện áp ngõ ra với dạng sóng sin chuẩn, tỉ số điều biến tối đa đạt 0.866 và hệ số công suất ngõ vào bằng 1.

Luận văn tập trung nghiên cứu mô phỏng và thực nghiệm điều khiển sensorless động cơ KĐB ba pha sử dụng bộ biến đổi ma trận, nhằm xây dựng mô hình điều khiển định hướng trường từ thông rotor (RFOC) kết hợp các thuật toán ước lượng tốc độ không cảm biến như MRAS và bộ quan sát trạng thái Luenberger. Nghiên cứu được thực hiện trong giai đoạn từ 2011 đến 2012 tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh, với mục tiêu nâng cao độ chính xác và độ ổn định của hệ thống truyền động sensorless, đồng thời thiết kế và thi công phần cứng bộ biến đổi ma trận để kiểm chứng thực nghiệm.

Ý nghĩa của nghiên cứu thể hiện qua việc ứng dụng bộ biến đổi ma trận giúp loại bỏ tụ điện lưu trữ năng lượng, giảm kích thước và tăng độ tin cậy hệ thống, đồng thời cải thiện chất lượng điều khiển động cơ không đồng bộ trong các ứng dụng công nghiệp, hàng không và thủy lực, nơi yêu cầu mật độ công suất cao và không gian hạn chế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Bộ biến đổi ma trận (Matrix Converter - MC):

   • Là bộ chuyển đổi AC-AC trực tiếp với 9 công tắc hai chiều được điều khiển theo ma trận 3x3, cho phép kết nối linh hoạt các pha ngõ vào với pha ngõ ra.
   • Các phương pháp điều biến chính gồm: giải thuật Venturini tối ưu, điều biến vectơ không gian (Space Vector Modulation - SVM) và điều biến sóng mang (PWM).
   • Phương pháp chuyển mạch bốn bước được áp dụng để tránh hiện tượng ngắn mạch hoặc hở mạch trong quá trình chuyển đổi trạng thái công tắc.

2. Điều khiển sensorless động cơ không đồng bộ (KĐB):

   • Sử dụng mô hình điều khiển định hướng trường từ thông rotor (Rotor Field Oriented Control - RFOC) để tách biệt điều khiển moment và từ thông.
   • Các thuật toán ước lượng tốc độ không cảm biến gồm: hệ thống thích nghi mô hình chuẩn (Model Reference Adaptive System - MRAS), MRAS cải tiến có mạng neuron nhân tạo (ANN) hai lớp, và bộ quan sát trạng thái Luenberger.
   • Mô hình toán học động cơ KĐB được xây dựng trong hệ tọa độ quay dq, bao gồm các phương trình điện áp, dòng điện và moment điện từ.

Các khái niệm chuyên ngành quan trọng bao gồm: tỉ số điều biến, vectơ không gian điện áp và dòng điện, hệ số trượt, mô hình toán học hệ tọa độ abc, af, dq, và thuật toán điều biến PWM.

Phương pháp nghiên cứu

• Nguồn dữ liệu:

  • Dữ liệu mô phỏng được thu thập từ phần mềm Matlab/Simulink dựa trên mô hình toán học động cơ KĐB và bộ biến đổi ma trận.
  • Dữ liệu thực nghiệm thu thập từ hệ thống phần cứng gồm vi điều khiển TMS320F28335, mạch kích lái IGBT, cảm biến dòng và điện áp, cùng động cơ không đồng bộ ba pha thực tế.

• Phương pháp phân tích:

  • Mô phỏng các thuật toán điều biến và ước lượng tốc độ trong môi trường Matlab để đánh giá hiệu suất điều khiển.
  • Thực nghiệm kiểm chứng các kết quả mô phỏng trên hệ thống phần cứng thực tế, so sánh các phương pháp ước lượng MRAS thông thường, MRAS có ANN và bộ quan sát trạng thái Luenberger.
  • Phân tích dạng sóng điện áp, dòng điện, moment và tốc độ động cơ để đánh giá chất lượng điều khiển.

• Timeline nghiên cứu:

  • Giai đoạn 1 (07/2011 - 12/2011): Nghiên cứu lý thuyết, xây dựng mô hình toán học và mô phỏng thuật toán điều biến.
  • Giai đoạn 2 (01/2012 - 06/2012): Thiết kế và thi công phần cứng bộ biến đổi ma trận, lập trình điều khiển sensorless.
  • Giai đoạn 3 (07/2012 - 11/2012): Thực nghiệm, thu thập dữ liệu, phân tích kết quả và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu suất điều khiển bộ biến đổi ma trận:

   • Phương pháp điều biến sóng mang đạt tỉ số điều biến tối đa 0.866, hệ số công suất ngõ vào bằng 1, đảm bảo điện áp ngõ ra có dạng sóng sin chuẩn với biên độ và tần số điều chỉnh linh hoạt.
   • Giải thuật chuyển mạch bốn bước giúp loại bỏ hiện tượng ngắn mạch và hở mạch trong quá trình chuyển đổi trạng thái công tắc, tăng độ bền linh kiện.

2. Độ chính xác ước lượng tốc độ sensorless:

   • Thuật toán MRAS cải tiến có mạng neuron nhân tạo hai lớp cho kết quả ước lượng tốc độ chính xác hơn MRAS thông thường, giảm sai số tốc độ xuống dưới 0.5% trong toàn dải vận hành.
   • Bộ quan sát trạng thái Luenberger thể hiện khả năng thích nghi tốt với biến đổi tham số động cơ, duy trì độ chính xác ước lượng tốc độ trên 98% trong điều kiện thay đổi điện trở stator.

3. So sánh mô phỏng và thực nghiệm:

   • Kết quả thực nghiệm trên phần cứng tương đồng với mô phỏng, với sai số tốc độ dưới 2% và moment động cơ ổn định trong các điều kiện tải khác nhau.
   • Dạng sóng điện áp và dòng điện ngõ ra đạt chất lượng cao, giảm thiểu méo hài tổng (THD) so với các bộ biến đổi truyền thống.

4. Tính ổn định và tin cậy hệ thống:

   • Hệ thống điều khiển sensorless sử dụng bộ biến đổi ma trận hoạt động ổn định trong suốt quá trình thử nghiệm, không phát sinh lỗi do cảm biến tốc độ.
   • Giảm thiểu chi phí và tăng độ bền cơ học do loại bỏ cảm biến trục rotor.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả điều khiển là sự kết hợp ưu điểm của bộ biến đổi ma trận với các thuật toán ước lượng tốc độ sensorless hiện đại. Bộ biến đổi ma trận loại bỏ nhu cầu tụ điện lưu trữ năng lượng, giảm kích thước và tăng độ tin cậy hệ thống. Thuật toán MRAS cải tiến và bộ quan sát trạng thái Luenberger cung cấp khả năng ước lượng tốc độ chính xác và ổn định, phù hợp với các điều kiện vận hành thay đổi.

So với các nghiên cứu trước đây, kết quả này nâng cao độ chính xác ước lượng tốc độ từ mức khoảng 1-2% xuống dưới 0.5%, đồng thời cải thiện chất lượng điện áp và dòng điện ngõ ra. Biểu đồ dạng sóng điện áp và dòng điện, cùng bảng so sánh sai số tốc độ giữa các thuật toán, minh họa rõ ràng sự vượt trội của giải pháp đề xuất.

Ý nghĩa của nghiên cứu không chỉ nằm ở việc cải tiến thuật toán mà còn ở khả năng ứng dụng thực tế trong các hệ thống truyền động công nghiệp, hàng không và thủy lực, nơi yêu cầu cao về mật độ công suất và độ tin cậy.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi bộ biến đổi ma trận trong công nghiệp:

   • Động thái: Khuyến khích các doanh nghiệp sản xuất thiết bị truyền động điện áp dụng bộ biến đổi ma trận để thay thế các bộ biến đổi truyền thống.
   • Mục tiêu: Giảm kích thước, chi phí bảo trì và tăng độ tin cậy hệ thống.
   • Thời gian: 1-2 năm để thử nghiệm và áp dụng đại trà.
   • Chủ thể: Các nhà sản xuất thiết bị điện và các nhà máy công nghiệp.

2. Phát triển thuật toán ước lượng tốc độ sensorless nâng cao:

   • Động thái: Nghiên cứu tích hợp các mạng neuron sâu và bộ lọc Kalman mở rộng để tăng độ chính xác và khả năng thích nghi.
   • Mục tiêu: Đạt sai số ước lượng tốc độ dưới 0.3% trong mọi điều kiện vận hành.
   • Thời gian: 2-3 năm nghiên cứu và thử nghiệm.
   • Chủ thể: Các viện nghiên cứu và trường đại học chuyên ngành tự động hóa.

3. Thiết kế hệ thống điều khiển tích hợp trên vi xử lý đa lõi:

   • Động thái: Phát triển phần mềm điều khiển sensorless tích hợp trên các vi điều khiển đa lõi để tăng tốc độ xử lý và giảm độ trễ.
   • Mục tiêu: Cải thiện khả năng đáp ứng động và ổn định hệ thống.
   • Thời gian: 1 năm phát triển và thử nghiệm.
   • Chủ thể: Các công ty công nghệ và nhà phát triển phần mềm nhúng.

4. Đào tạo và nâng cao năng lực kỹ thuật cho kỹ sư vận hành:

   • Động thái: Tổ chức các khóa đào tạo chuyên sâu về bộ biến đổi ma trận và điều khiển sensorless cho kỹ sư vận hành và bảo trì.
   • Mục tiêu: Đảm bảo vận hành hiệu quả và bảo trì đúng cách hệ thống mới.
   • Thời gian: Liên tục hàng năm.
   • Chủ thể: Các trường đại học, trung tâm đào tạo nghề và doanh nghiệp.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành tự động hóa, điện tử công suất:

   • Lợi ích: Hiểu sâu về bộ biến đổi ma trận và các thuật toán điều khiển sensorless động cơ KĐB, phục vụ nghiên cứu và phát triển công nghệ mới.

2. Kỹ sư thiết kế và phát triển hệ thống truyền động điện:

   • Lợi ích: Áp dụng các giải pháp điều khiển sensorless và bộ biến đổi ma trận để nâng cao hiệu suất và độ tin cậy sản phẩm.

3. Doanh nghiệp sản xuất thiết bị điện và truyền động công nghiệp:

   • Lợi ích: Nắm bắt công nghệ mới để cải tiến sản phẩm, giảm chi phí và tăng tính cạnh tranh trên thị trường.

4. Các trung tâm đào tạo và giảng dạy kỹ thuật:

   • Lợi ích: Cập nhật kiến thức thực tiễn và công nghệ tiên tiến để xây dựng chương trình đào tạo phù hợp với xu hướng công nghiệp 4.0.

Câu hỏi thường gặp

1. Bộ biến đổi ma trận có ưu điểm gì so với bộ biến đổi truyền thống?
   Bộ biến đổi ma trận không cần tụ điện lưu trữ năng lượng, giúp giảm kích thước, trọng lượng và tăng độ tin cậy. Nó cho phép điều khiển trực tiếp điện áp ngõ ra với dạng sóng sin chuẩn và hệ số công suất ngõ vào bằng 1, cải thiện hiệu suất hệ thống.

2. Tại sao cần điều khiển sensorless cho động cơ không đồng bộ?
   Loại bỏ cảm biến tốc độ giúp giảm chi phí, tăng độ bền cơ học và độ tin cậy hệ thống, đồng thời tránh các vấn đề về bảo trì và nhiễu tín hiệu từ cảm biến.

3. Các thuật toán ước lượng tốc độ nào được sử dụng trong nghiên cứu?
   Nghiên cứu sử dụng MRAS thông thường, MRAS cải tiến có mạng neuron nhân tạo hai lớp và bộ quan sát trạng thái Luenberger, mỗi thuật toán có ưu điểm riêng về độ chính xác và khả năng thích nghi.

4. Phương pháp chuyển mạch bốn bước có tác dụng gì?
   Giúp tránh hiện tượng ngắn mạch hoặc hở mạch trong quá trình chuyển đổi trạng thái công tắc của bộ biến đổi ma trận, bảo vệ linh kiện và tăng độ bền hệ thống.

5. Kết quả thực nghiệm có phù hợp với mô phỏng không?
   Kết quả thực nghiệm trên phần cứng tương đồng với mô phỏng, với sai số tốc độ dưới 2% và dạng sóng điện áp, dòng điện đạt chất lượng cao, chứng minh tính khả thi và hiệu quả của giải pháp.

Kết luận

• Bộ biến đổi ma trận là giải pháp biến đổi công suất AC-AC hiệu quả, loại bỏ nhu cầu tụ điện lưu trữ năng lượng, giảm kích thước và tăng độ tin cậy hệ thống truyền động.
• Thuật toán điều khiển sensorless dựa trên MRAS cải tiến và bộ quan sát trạng thái Luenberger cung cấp độ chính xác ước lượng tốc độ dưới 0.5%, phù hợp với yêu cầu ứng dụng công nghiệp.
• Mô hình toán học và phương pháp điều biến vectơ không gian, sóng mang được áp dụng thành công trong mô phỏng và thực nghiệm, đảm bảo chất lượng điện áp và dòng điện ngõ ra.
• Phương pháp chuyển mạch bốn bước giúp bảo vệ linh kiện và duy trì ổn định hệ thống trong quá trình chuyển đổi trạng thái công tắc.
• Hướng phát triển tiếp theo là tích hợp các thuật toán ước lượng nâng cao, phát triển phần mềm điều khiển trên vi xử lý đa lõi và mở rộng ứng dụng trong các lĩnh vực công nghiệp khác.

Để tiếp tục phát triển công nghệ này, các nhà nghiên cứu và doanh nghiệp được khuyến khích áp dụng và cải tiến các giải pháp điều khiển sensorless kết hợp bộ biến đổi ma trận, đồng thời đào tạo nguồn nhân lực kỹ thuật chuyên sâu. Hành động ngay hôm nay để nâng cao hiệu quả và độ tin cậy cho hệ thống truyền động điện của bạn!

Trích đoạn nội dung tài liệu

Chương 1 Bộ biến doi ma trận Ham dong ngat cho mỗi công tắc Sj, trên hình 1.1, được mô ta: _{T, Sj đóng , AB. b T Vì MC được cung cấp trực tiếp bởi các điện áp nguồn nên hai pha ngõ vào không được ngăn mạch và do bản chất cảm điện của tải, các pha ngõ ra không được hở mạch. Điều kiện này được biểu diễn bởi : Bộ biến đổi ma trận có 9 công tắc hai chiều với 2° (512) trạng thái đóng ngắt có thé. Tuy nhiên với rang buột ở đăng thức (2), các công tac của bộ biến đổi ma trận chỉ có 27 kết hợp cho phép.

Các kết này có thể được phân thành ba nhóm: - Nhóm thứ nhất gồm sáu kết hợp mà mỗi pha ngõ ra được kết nối với pha ngõ vào khác nhau. - Nhóm thứ hai, gồm 18 kết hợp có 1 áp dây ngõ ra băng 0. 4 Bộ biến doi ma tran aA Chương I -O nh om 3, có 3kết hợp mà các áp d ây ngõ ra đều b ăng 0.1 Các két hợp dOng ngă t của bộ biên đôi ma trận z x s—=<m©£¬ 3|O®S:edCo)° œaQm —_¬3&8.o=©^me— |eo1rnmxs fm) a|nỊIC¬JOo—. `fm) A4l©|[=SOC—ao vcỊã `fm) afo—mH) °Ò=93`is)}®ro ©1em?OY]®|tJS&CoRTx<2sn oO3=]>|œmSs,i)27 5Asm=|e|RS]]OI[Pl>Tet=.¬©2~EÐao aOo|—[cIeC=œ© `8 ‹®>> gq &0 = 3 wD S ¬ 630 ixe} ĐÐS # `8 Re)= `—= 3 wD i) Chương 1 Bộ biến doi ma trận Các điện áp ngõ ra và các điện áp nguồn trong hình 1.1 có thê được biéu diễn bởi các vectơ : a(t) Vq(t) [z„(£) z(t) v,(t) (1.5) , với T là ma trận chuyên đổi tức thời.

ta cũng có các môi liên hệ giữa các dòng điện ngõ ra và ngõ vào: a(t) ig(t) [i,(t p(t) ip(t) (1.7) , với TT là ma trận chuyển vị của T.6) cho thấy các mối quan hệ giữa các đại lượng ngõ vào và ngõ ra MC. Dé rút ra được quy tắc điều bién cơ bản, một giản đồ đóng ngắt tiêu biểu được minh họa ở hình 1.2: s„ =1 | s„ =1 | S4 =1 Em mi Sim Ngõ ra pha A | | %„ =Ĩ l1 S,=1 1 s, =1 <_ _— lad “ mị Ngõ ra phaB I I „ — =1 | — So, =1 I1 — S., =1 m >t mit > Noeodra phaC I I 1 Hình 1.2: Giản đô đóng ngắt tiêu biểu của MC Chương 1 Bộ biến doi ma trận Xem như các công tắc điện 2 chiều làm việc ở tần số cao, lúc đó điện áp ngõ ra tần số thấp của các biên độ và tần số thay đối có thé được tạo ra bởi việc điều biến chu kì nhiệm vụ của các công tắc sử dụng các hàm đóng ngắt tương ứng của chúng. Chu kì nhiệm vụ điều biến được định nghĩa cho mỗi công tắc để xác định trạng thái trung bình cho dạng sóng điện áp ngõ ra, chu kì nhiệm vụ điều biến được định nghĩa bởi: (1.8), t mị;(£) =a Ts ti; biểu diễn cho thời gian ON của công tắc s;; và T; là thời gian tong thé của chuỗi đóng ngắt trong biểu đồ PWM. Phương pháp điều biến được định nghĩa bằng cách sử dụng các hàm thời gian này: va(t)] — [maalt) man(t) mạ¿(f)| [valt) Vp(t)} = |Mga(t) Tngp(t) Tng¿(£) |.10) i-(t) | |Mac(t) Mp-(t) Mec(t) | ic (t) Cac điện áp V4 , Vg , Ve và các dòng điện tg, ly, i, là các giá tri trung bình trong suốt chu ki đóng ngắt T,.

Cac biểu thức (1.10) có thé được viết lại ở dạng thu gon, với [M(t)] được gọi là ma trận điều biến.12) Luc nay biéu thức ràng buột cua MC có thé được viết lại: Mig + Mip + Mic = 1, i€ {A,B,C}.13) Chương 1 Bộ biến doi ma trận 1.3 Các phương pháp điều chế của bộ biến đỗi ma trận 1.1 Giải thuật điều chế Venturini Trong phương pháp Venturini, các xung kích của môi một trong 9 khóa được tính toán đề tạo ra tân sô có thê thay đôi được và/hoặc điện áp ngõ ra dạng sin biên độ có thê biên đôi từ việc điêu chê tân sô và biên độ điện áp ngõ vào. Gia sử điện áp pha ngõ vào và dòng điện pha ngõ ra được biêu dién bởi: cos(w;t) [vi(t)] = Vi» .15) cos(œ„t + 120+ 6,) Mục đích là tìm ma trận điều bién M(t), để thỏa mãn đăng thức (1.17) cũng như ràng buột (1.17) cos(w,;t + 120+ 6,) q là tỉ sô truyền dân điện áp, w; và w, là các tân sô ngõ vào và ngõ ra, Ø,„ va Ø; tương ung là các góc dịch pha ngõ vào và ngõ ra. Có 2 giải pháp cơ bản được Veturini đưa ra trong các đăng thức (1.19) Chương 1 Bộ biến doi ma trận 1+ 2qcos(o›m†t) 1+ 2qCos(ot+ 1209 1+ 2qcos(o ạt — 120% [M,(t)] =< 1+ 2qcos(omt — 120% 1+ 2q COS(W pt) 1+ 2qcos(w pt + 120% 1+ 2qcos(oœạ†t+ 120% 1+ 2qcos(o„† — 1203 1+ 2qcos(omt) VỚI Wm = Wo — 0; (1.18) 1+ 2qcos(oœmt) 1+ 2qcos(ot + 1203 1+ 2qcos(o„† — 1203) [M,(t)] =< 1+ 2qCos(oạ†t+ 1209 14 2qcos(omt — 1203 1+ 2qcos(oœm†) 1+ 2qcos(o›mt — 120% 1+ 2qcos(omt) 1+ 2qcos(oœmt + 1203 VỚI Om = Wo + W; (1.19) Với ma trận điều biến ở đăng thức (1.18) , độ dịch chuyển pha ngõ vào bang ngõ ra 6; = Ø6, , trong khi ma trận điều biến ở đăng thức (1.19) cho độ dịch chuyển pha ngõ vào ngược pha với ngõ ra 6; = —O,. Nếu 2 giải pháp được kết hop, sẽ cho ra một ma trận điều biến có góc dịch chuyên pha ngõ vào điều khiến được: [M(t)] =a,.20) Bat chấp mọi giá trị của góc dịch pha tải, néu ø¡ = a3, góc dịch pha ngõ vào sẽ là duy nhất.

Những trường hợp khác, thông qua cách chon các thông số ø, @, góc dịch chuyển pha ngõ vào có thé thay đổi dựa vào các kết hợp của 2 nhân tổ sớm và trễ pha của góc dịch pha tải. các hàm điêu biên có thê được việt ở dạng thu gon: mij = == (14 277), với ¡ € {A,B,C}.21) Vim là giá tri biên độ cua điện áp pha ngõ vào. Thuật toán điều biến trong dang thức (1.21) phù hợp với thực thi trong thời gian thực nhưng trong thực tế nó thường không được sử dụng bởi sự hạn chế về tỉ số truyền dẫn 50%. Chương 1 Bộ biến doi ma trận Phương pháp Veturini với giới hạn ti sô truyện dân 50% có thê được cải tiên băng cách thêm các sóng hài bậc ba của các tân sô ngõ vào và ngõ ra vào ma trận điện áp ngõ ra [„(£)] như ở đăng thức (1.22) |œ0s(ø„£ + 1203 — =cos(3wet) + FR 608( Bait), Khi đó đăng thức (1.21) với góc dich pha ngõ vào duy nhất sẽ là kê hở mij = + ===( 1+ 2—4 vệ.

= = k=A, B, C tương ứng Phương pháp nay được gọi là là phương pháp Venturini tối ưu. Lúc nay hệ số truyền dẫn điện áp, được định nghĩa là tỉ số giữa thành phần cơ bản của điện áp ngõ ra và ngõ vào, có thé tang được đến 86%. Đường bao Đương bao 12 ¬ điện ap ngõ vào Điện áp ngõ ra 1.21 điện ap ngõ vào = ae ngõ ra PU PR TT Z oe a PU ie Tư ¬NN > oT 0.8 T ` £ ⁄ \ về: 08 "| v^ =n SIN \ i X là a V X SX va v 04 %Vy ~% N 3 / ^^ \ ⁄ _ N / ae= N J/ \ ⁄ Pom N ⁄ — N ⁄ rm N / Faas Ñ 0. 4¬ |ƒ \ Y/ |i \ V \ |ƒ \ \/ }Í \ \ K x Ắ A x x Ắ X ) Í \ /\ [ \ j i /\ | \ | Ì i\ | \ \ \ {+ \ / \\ / \ / rÀ In ` / \ f \ / \ / | \ ƒ \ | \ | \ } \ | \ | | HA | 0 \ / \ uf x / \ fry / \ / \ L oT \ i \ | Vu] \ ‘ah j OF | j \ j \! 044/\JS) Ỷng20} 2, Y ÀcHỘIX VÀNVX00 -0.3: Dạng sóng li thuyết minh họa giới Hình 1.4: Dạng sóng li thuyết mô tả việc thêm 2 dán han ti» sô4 truyên paleáp 0.5 ẤT điện 0 866hài bậc ba dé dat duoc sóng Ly dẫn ( tỉ số truyén Chương 1 Bộ biến doi ma trận Nếu góc dịch pha ngõ vào không còn đơn nhất, giới hạn tỉ số truyền dẫn của điện áp ngõ ra sẽ giảm từ 0.866 đến một giá tri nhỏ hơn phụ thuộc vào góc dịch pha đạt được ở ngõ vào.

Do đó, giá tri của điện áp ngõ ra sẽ nhỏ hơn 86% điện áp ngõ vào. Giải thuật điều chế vectơ không gian (VTKG) Phương pháp VTKG là một phương pháp kinh điển được sử dụng rộng rãi trong các bộ nghịch lưu thông thường. Việc ứng dụng của phương pháp nảy trong việc điều khiển MC về nguyên lý cũng tương tự như trong các bộ nghịch lưu áp nhưng có phần phức tap hơn. Điều biến VTKG được sử dụng trong việc điều khiến điện áp ngõ ra và cả dòng ngõ vào của bộ biến đổi ma trận.

Phương pháp này tương đối trực quan trong việc điều khiến các đại lượng ngõ ra và dòng ngõ vào MC khi qui đối các đại lượng biến thiên theo thời gian thực của này thành các vectơ không gian dòng điện và điện áp. Đề phân tích chi tiết phương pháp điều biến VTKG, cần xem xét mối liên hệ giữa các đại lượng ngõ vào và ngõ ra MC, từ đó rút ra được ma trận điều biến phù hợp.14), ta đã có được vectơ điện áp pha ngõ vào: cos(w;t) [vi(t)] = Vin.24) cos(œ;t + 120% Gia sử tân sô đóng ngắt cao hơn nhiêu lân so với tan sô của điện áp và dòng điện ngõ vào MC. Điện áp dây ngõ ra trung bình mong muôn được biêu dién bởi: Dap cos(Wot — Po + 30°) [v,(t)] = lọ = V3.25) Vea cos(Wot — Yo + 30°+ 120°) „VỚI Vom, @o tương ứng là biên độ va tân sô góc điện áp pha ngõ ra mong muôn, Py là góc điêu khién bat ki. 10 Chương 1 Bộ biến doi ma trận Một ma trận điều biến tiêu biểu cho MC, được mô tả trong đăng thức (1.26) bên dưới: COS(Wot — Po + 30°) cos(w;t — @;) [M(t)] = m.26) COS(Wot — Po + 30° + 120°) cos(w;t— ø¡+ 120°) với 0 < m < 1, là tỉ số điều bién và ø; là góc bat kì.26) mô tả một phương thức chuyển đổi gián tiếp (ITF).

Ma trận chuyền đổi này có thé tương đương với tích hai ma trận : [M(t)] = [M ys(@o)].27) Bang cách nhân ma trận [Mysp (w,)]" với vecto điện áp ngõ vào (1.24), ta được một điện áp không đôi: [Myeg (w,)]?.28) Điều này tương đương với hoạt động của bộ chỉnh lưu điện áp (VSR). Hoạt động của bộ nghịch lưu điện áp (VSI) có được bằng cách nhân điện áp trong dang thức (1.
