Tổng quan về giáo trình

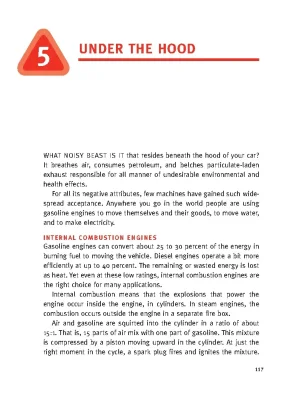

Giáo trình Hướng Dẫn Chi Tiết Về Công Nghệ Ô Tô Phần 2 (trích đoạn từ tài liệu kỹ thuật A Field Guide to Automotive Technology) là tài liệu học tập thuộc khối kiến thức cơ sở ngành và chuyên ngành trong chương trình đào tạo Kỹ thuật Ô tô, Công nghệ Kỹ thuật Cơ khí Động lực và Kỹ thuật Giao thông. Tài liệu giữ vị trí cầu nối, hệ thống hóa kiến thức từ các môn học khoa học tự nhiên đại cương (Vật lý đại cương về nhiệt học, cơ học lưu chất, điện từ học) sang các học phần chuyên sâu về cấu tạo và nguyên lý hoạt động của các hệ thống cơ điện tử trên phương tiện giao thông.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học khả năng nhận diện, phân tích cấu tạo, giải thích nguyên lý nhiệt động lực học và quy luật vận hành của các cụm cơ cấu, hệ thống dưới nắp ca-pô (Under the Hood), các dòng phương tiện chuyên dụng ngoài đường trường (Off-the-Road Vehicles) và phương tiện chuyển động bằng sức người (Human-Powered Vehicles).

Về cấu trúc và phương pháp tiếp cận, giáo trình sử dụng mô hình giải phẫu kỹ thuật chuẩn hóa cho từng linh kiện thông qua 4 trường thông tin đồng nhất:

  • Behavior (Hành vi chức năng): Định nghĩa nhiệm vụ kỹ thuật và công năng của bộ phận.
  • Habitat (Vị trí lắp đặt): Mô tả tọa độ không gian và mối liên kết cơ khí trong khoang động cơ hoặc khung gầm.
  • How It Works (Nguyên lý vận hành): Phân tích chi tiết quy trình chuyển hóa năng lượng, cơ chế cơ khí - điện - thủy lực.
  • Interesting Facts (Dữ kiện lịch sử và thông số thực tế): Trích xuất các mốc phát minh, số hiệu bằng sáng chế (patent) và thông số kỹ thuật định lượng.

Cách tiếp cận này giúp sinh viên dễ dàng xâu chuỗi mối quan hệ tương hỗ giữa các hệ thống phụ trợ và động cơ sơ cấp, hình thành tư duy kỹ thuật logic và có hệ thống.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu tập trung vào ba chủ đề cốt lõi với cấu trúc phân bổ liên tục theo tiến trình công nghệ:

1. Động cơ và các cụm linh kiện dưới nắp ca-pô (Under the Hood)

Chương này phân tích các dạng động lực học sơ cấp và 17 cụm linh kiện chức năng:

  • Động cơ đốt trong (Internal Combustion Engines): Phân tích hiệu suất chuyển hóa nhiệt năng (động cơ xăng đạt 25–30%, động cơ diesel đạt khoảng 40%, phần còn lại tiêu tán dưới dạng nhiệt). Khảo sát tỉ lệ hòa khí lý thuyết (15 phần không khí : 1 phần xăng).
  • Các chu trình nhiệt động: Chu trình Otto truyền thống (Nikolaus Otto); chu trình Miller (Ralph Miller) với cơ chế mở van nạp muộn trong 20% hành trình nén kết hợp bộ siêu nạp (supercharger) và bộ làm mát khí nạp (intercooler) ứng dụng trên xe Mazda; chu trình Diesel tự kích nổ ở áp suất nén cao với nhiệt độ buồng đốt đạt khoảng 1.500° F (có trang bị bugi sấy / glow plug khi khởi động lạnh); động cơ buồng đốt bán cầu Hemi của Chrysler; động cơ piston xoay Wankel (Rotary engine) trang bị 2 bugi trên mỗi rotor triệt tiêu dao động tịnh tiến.
  • Động cơ điện và hệ thống pin lưu trữ: Khảo sát cấu hình motor AC/DC, hệ thống thu hồi động năng tái sinh (regenerative braking), so sánh pin chì-axit (lead-acid) và pin nickel-metal hydride (NiMH).
  • Hệ thống truyền động Hybrid: Khảo sát cơ chế vận hành của hệ dẫn động Hybrid Synergy Drive (Toyota) gồm 2 máy phát - mô-tơ (motor-generator) kết hợp động cơ xăng và bộ điều khiển trung tâm quản lý phân phối công suất.
  • 17 cụm chi tiết phụ trợ: Lọc gió (Air Filter), máy phát điện xoay chiều (Alternator), ắc quy (Battery), xi-lanh phanh chính (Brake Master Cylinder), cuộn đánh lửa (Coil), thước thăm dầu (Dipstick), bộ chia điện (Distributor), quạt tản nhiệt (Fan), còi điện từ (Horn), lọc dầu bôi trơn (Oil Filter), hệ thống trợ lực lái (Power Steering), két nước tản nhiệt (Radiator), bugi (Spark Plug), củ đề khởi động (Starter), van hằng nhiệt (Thermostat), hộp số (Transmission - gồm số sàn, số tự động với bộ biến mô thủy lực và hộp số biến thiên vô cấp CVT), bộ tăng áp (Turbocharger/Supercharger), bơm nước làm mát (Water Pump), và hệ thống rửa kính gạt mưa (Windshield Cleaning System & Wiper Motor).

2. Phương tiện chở người ngoài đường trường (Off-the-Road Passenger Vehicles)

Nội dung chương mở rộng sang các dòng phương tiện hoạt động trên địa hình đặc thù:

  • Phương tiện lưỡng cư (Amphibious Vehicles): Xe Amphicar (1962–1967, động cơ Triumph 43 HP kết hợp chân vịt đôi) và xe lội nước tốc độ cao Gibbs Aquada (sử dụng hệ thống bơm phản lực nước water jet, vòi phun xoay hướng lái và cơ cấu thu gọn bánh xe tự động đạt tốc độ 30 mph trên mặt nước).
  • Xe đa địa hình ATV (All-Terrain Vehicle): Cấu trúc 4 bánh dùng lốp áp suất thấp, động cơ 2 kỳ hoặc 4 kỳ dung tích 50–950 cc, hệ dẫn động xích/trục.
  • Xe lội nước quân sự DUKW (1942–1945): Cấu hình 6 bánh chủ động, tích hợp máy nén khí điều chỉnh áp suất lốp trực tiếp theo địa hình cát hoặc đường cứng.
  • Phương tiện chuyên dụng vùng tuyết và sân golf: Xe Golf Cart (hộp số CVT với ly hợp ly tâm và bộ điều tốc governor); xe Snowcat (dải xích cao su phân bổ tải trọng xuống dưới 1 psi); xe trượt tuyết cá nhân Snowmobile (kết hợp ván trượt dẫn hướng phía trước và bánh xích dẫn động Kevlar/cao su phía sau).

3. Phương tiện vận hành bằng sức người (Human-Powered Vehicles)

Chương này phân tích động học và cơ cấu chuyển động của xe đạp:

  • Nguyên lý cân bằng động học, lực nghiêng khi vào cua.
  • Hệ thống truyền động xích, bộ đề gạt xích (derailleur) và cơ cấu căng xích lò xo.
  • Các mốc lịch sử kỹ thuật: Xe đạp cơ khí Kirkpatrick MacMillan (1839), xe đạp bánh cao Penny-farthing của James Starley (1870), và xe đạp an toàn khung tam giác dẫn động xích bánh sau của John Kemp Starley (1884).
  • Hệ thống hỗ trợ giao thông công cộng: Thang cuốn xe đạp (Bicycle Escalator) tại Trondheim, Na Uy (vận hành từ năm 1994 với cáp kéo ngầm dẫn động 11 bàn đạp chân, động cơ điện tự ngắt và cơ cấu đẩy piston hỗ trợ khởi hành).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống nguyên lý khoa học thực nghiệm vững chắc:

  • Nhiệt động học và biến đổi năng lượng: Định luật bảo toàn năng lượng, quá trình cháy giãn nở sinh công, sự suy hao nhiệt năng trong khí thải và ma sát cơ khí, nguyên lý nén khí nạp tăng mật độ oxy.
  • Cơ học thủy lực và áp suất chất lỏng: Định luật Pascal ứng dụng trong hệ thống phanh thủy lực (tỉ lệ diện tích xi-lanh chính và xi-lanh bánh xe để nhân lực phanh); tính chất không nén được của dầu phanh chuẩn DOT 3 (gốc polyethylene glycol) và DOT 5 (gốc silicone); cơ chế khuếch đại mô-men xoắn bằng bộ biến mô thủy lực (Torque Converter gồm cánh bơm Impeller, cánh tuabin Turbine và cánh định hướng Stator).
  • Điện từ học và kỹ thuật điện tử ô tô: Nguyên lý cảm ứng điện từ Faraday trong máy phát điện Alternator và cuộn đánh lửa (step-up transformer tăng áp từ 12V lên 50.000–100.000V); chức năng nắn dòng của diode bán dẫn; phản ứng điện hóa thuận nghịch trong ắc quy chì-axit (chuyển đổi qua lại giữa chì/chì dioxide và chì sunfat trong dung dịch axit sunfuric loãng 36%).
Bảng đối chiếu thông số một số chu trình động cơ trong giáo trình:

Kỹ năng phát triển

Thông qua nội dung kỹ thuật, người học phát triển các nhóm năng lực:

  • Kỹ năng kỹ thuật (Technical Skills): Đọc và phân tích sơ đồ dòng công suất; nhận biết các linh kiện cơ bản trong khoang động cơ; hiểu quy trình đấu nối ắc quy song song khi khởi động ngoài (jump-start) đúng cực tính âm ra thân vỏ xe; tính toán tỷ số truyền hộp số và tỷ lệ khuếch đại lực phanh thủy lực.
  • Kỹ năng phân tích (Analytical Skills): So sánh ưu nhược điểm giữa các cấu hình động cơ (động cơ piston tịnh tiến đối xứng với động cơ piston quay Wankel; tăng áp khí thải Turbocharger đối xứng với siêu nạp cơ khí Supercharger về độ trễ và tiêu hao công suất); phân tích tổn thất cơ năng và nhiệt năng trên hệ thống truyền động.
  • Kỹ năng thực hành chẩn đoán (Practical Competencies): Khả năng liên kết các hiện tượng cảnh báo trên bảng đồng hồ điều khiển (đèn báo nạp bình ắc quy không tắt do đứt dây đai máy phát hoặc hỏng diode; đèn cảnh báo mức dầu phanh thấp) với các lỗi hỏng hóc cơ lý cụ thể.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm trực quan kết hợp phân tích kỹ thuật theo hệ thống:

Phương pháp tiếp cận sư phạm

Mỗi bài học không bắt đầu bằng công thức toán học trừu tượng mà khởi đầu từ chức năng hiện hữu của linh kiện, tiếp nối bằng mô tả không gian lắp đặt thực tế và giải thích bản chất vật lý vận hành. Cách bố trí này giúp người học hình thành bản đồ tư duy về toàn bộ khoang máy trước khi đi sâu vào chi tiết cơ khí.

Tình huống nghiên cứu và liên hệ thực tế (Case Studies)

Giáo trình tích hợp nhiều ca phân tích kỹ thuật kinh điển:

  • Case study hệ thống Toyota Hybrid Synergy Drive: Phân tích logic điều khiển của máy tính trung tâm khi kết hợp 2 động cơ điện - máy phát với động cơ xăng trong các trạng thái: khởi hành ở tốc độ thấp, tăng tốc vượt dốc, giảm tốc sạc tái sinh và lùi xe (đảo cực điện áp motor thay vì dùng bánh răng lùi).
  • Case study ứng dụng quân sự của xe DUKW: Giải pháp tích hợp bình tích khí nén hai xi-lanh cho phép người lái chủ động tăng giảm áp suất lốp ngay từ cabin để thích ứng khi chuyển tiếp giữa nền cát mềm và mặt đường bê tông.
  • Case study sáng chế củ đề điện tự động của Charles Kettering (1911): Phân tích sự chuyển dịch từ tay quay khởi động thủ công (nguy hiểm do hiện tượng giật ngược khi cháy sớm) sang mô-tơ điện tích hợp rơ-le điện từ (solenoid) trên dòng xe Cadillac 1912.

Thực hành và tiêu chí đánh giá

  • Bài tập thực hành: Đo đạc khe hở điện cực bugi; kiểm tra mức dầu động cơ và dầu hộp số tự động bằng thước thăm dầu; tính toán lưu lượng khí qua lọc gió (10.000 gallon không khí tiêu thụ trên 1 gallon xăng tiêu thụ); pha chế dung dịch nước rửa kính tiêu chuẩn (pha trộn nước, cồn isopropyl và chất tẩy rửa lỏng).
  • Phương pháp đánh giá: Kiểm tra khả năng nhận diện bộ phận qua hình ảnh thực tế; giải thích nguyên lý hoạt động qua sơ đồ luân chuyển chất lưu (hệ thống làm mát tuần hoàn qua bơm ly tâm, van hằng nhiệt, két nước và quạt tản nhiệt); phân tích sự cố dựa trên triệu chứng kỹ thuật.

Hướng dẫn tự học

Người học nên tự vẽ lại sơ đồ kết nối của từng phân hệ chức năng: hệ thống nạp - xả, hệ thống bôi trơn, hệ thống làm mát và hệ thống điện đánh lửa. Sử dụng các câu hỏi định lượng trong bài (áp suất, điện áp, nhiệt độ) để tự kiểm tra độ hiểu sâu của bản thân.

Điểm nổi bật và cập nhật

Tài liệu thể hiện rõ tiến trình lịch sử và các bước chuyển dịch công nghệ trong ngành công nghiệp ô tô:

  • Sự chuyển đổi từ máy phát điện một chiều (Generator) sang xoay chiều (Alternator): Trình bày bước ngoặt kỹ thuật trong thập niên 1960 khi diode bán dẫn thể rắn (solid-state diodes) được sản xuất hàng loạt với giá thành thấp, cho phép tích hợp bộ chỉnh lưu nắn dòng AC thành DC nhỏ gọn, bền bỉ và có tốc độ quay gấp 2–3 lần trục khuỷu.
  • Cải tiến từ đánh lửa cơ khí sang đánh lửa không bộ chia (Distributor-less Ignition): Giới thiệu sự thay thế cơ cấu chia điện quay cơ khí bằng các vi mạch điện tử điều khiển xung đánh lửa trực tiếp đến từng bugi, giảm thiểu hao mòn tiếp điểm vật lý.
  • Tiến trình điện hóa và tái sinh năng lượng: Cập nhật công nghệ xe hybrid và xe thuần điện, làm rõ vai trò của hệ thống phanh tái sinh biến đổi ngược mô-tơ thành máy phát sạc lại khối pin (chì-axit hoặc NiMH).
  • Hệ thống dẫn liệu lịch sử và bằng sáng chế xác thực:
    • Phát minh lọc dầu dạng đĩa vải có mắt kính quan sát của Ernest Sweetland (Bằng sáng chế Hoa Kỳ số 1,699,680).
    • Hệ thống khởi động điện tự động của Charles Kettering (Bằng sáng chế số 1,150,523).
    • Phát minh bugi đánh lửa của kỹ sư Gottlob Honold năm 1902.
    • Sáng chế tận dụng năng lượng khí thải cho động cơ nhiệt của Alfred Buchi năm 1905.
    • Mẫu xe thương mại đầu tiên ứng dụng trợ lực lái: Chrysler Imperial năm 1951.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong đào tạo và nghiên cứu kỹ thuật:

  • Sinh viên đại học và cao đẳng: Sinh viên năm thứ nhất hoặc năm thứ hai thuộc các ngành: Kỹ thuật Ô tô, Công nghệ Kỹ thuật Cơ khí, Kỹ thuật Giao thông, Máy động lực. Tài liệu đóng vai trò là sách giáo khoa cơ sở trước khi học các môn học chuyên sâu như Lý thuyết Động cơ đốt trong, Hệ thống Điện - Điện tử Ô tô, hay Tính toán Kết cấu Ô tô.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Vật lý đại cương (nhiệt động học cơ bản, từ trường, mạch điện một chiều và xoay chiều) và Hóa học đại cương (phản ứng oxy hóa khử, phản ứng điện hóa trong pin).
  • Giảng viên chuyên ngành: Sử dụng cấu trúc 4 phần (Behavior - Habitat - How It Works - Interesting Facts) làm khung bài giảng mẫu, trích xuất các dữ liệu thực tế và câu chuyện phát minh làm tư liệu minh họa sinh động trong giảng dạy.
  • Kỹ thuật viên và người tự học: Tài liệu là sổ tay tra cứu chuẩn xác cho thợ sửa chữa, kỹ thuật viên bảo dưỡng ô tô hoặc người vận hành các dòng xe địa hình, xe lội nước chuyên dụng muốn nắm vững cấu tạo hệ thống gầm và khoang máy.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với sinh viên các ngành kỹ thuật cơ khí, kỹ thuật ô tô, kỹ sư bảo dưỡng mới vào nghề, cũng như người học muốn tìm hiểu nguyên lý vận hành chi tiết của các hệ thống cơ điện tử trên ô tô và phương tiện chuyên dụng.

2. Cần trang bị kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần nắm vững kiến thức vật lý phổ thông và đại cương, bao gồm các nguyên lý về lực, áp suất chất lưu (thủy lực), nhiệt động lực học cơ bản (quá trình giãn nở của chất khí) và điện từ học cơ bản (dòng điện, cảm ứng điện từ, mạch nối tiếp và song song).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thuần túy khác là gì?

Tài liệu kết hợp chặt chẽ giữa nguyên lý nhiệt động lực học trừu tượng với các linh kiện vật lý cụ thể thông qua cấu trúc mô tả chuẩn hóa 4 bước (Hành vi - Vị trí - Nguyên lý - Dữ kiện thực tế). Nội dung không chỉ gói gọn ở ô tô con mà còn mở rộng sang xe lội nước, xe bánh xích địa hình tuyết và phương tiện dùng sức người.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học nên phân chia tài liệu theo từng hệ thống chức năng chính: Hệ thống sinh công (động cơ xăng, diesel, điện, hybrid); Hệ thống nạp - xả và tăng áp; Hệ thống bôi trơn và làm mát; Hệ thống truyền lực và cơ cấu phanh - lái. Nên tự vẽ sơ đồ nguyên lý hoạt động của từng cụm cơ cấu trước khi đối chiếu với văn bản mô tả.

5. Có tài liệu bổ trợ nào nên tham khảo song song?

Nên kết hợp tham khảo các sổ tay hướng dẫn bảo dưỡng dịch vụ (Service Manual) của các hãng xe, bảng tra cứu tiêu chuẩn dầu nhớt (API/SAE) và dầu phanh (DOT), cùng các tài liệu tra cứu bằng sáng chế lịch sử (US Patent Database) để đối chiếu các phát minh được trích dẫn trong sách.

Kết luận

Giáo trình Hướng Dẫn Chi Tiết Về Công Nghệ Ô Tô Phần 2 cung cấp một hệ thống tri thức kỹ thuật nền tảng, rõ ràng và chuẩn xác về cấu tạo cơ khí, quy luật biến đổi nhiệt - điện năng và nguyên lý chấp hành của các hệ thống phương tiện cơ giới. Điểm giá trị cốt lõi của tài liệu nằm ở tính thực chứng, liên kết trực tiếp giữa định luật vật lý với từng phụ tùng cụ thể dưới nắp ca-pô và trên khung gầm địa hình.

Lộ trình học tập đề xuất cho người học là tiếp cận tuần tự từ nguyên lý động cơ nhiệt động và động cơ điện, nắm vững 17 cụm linh kiện phụ trợ trong khoang máy, sau đó mở rộng phân tích các giải pháp thiết kế trên các dòng phương tiện lưỡng cư, phương tiện địa hình chuyên dụng và phương tiện chuyển động bằng sức người. Tài liệu là nguồn tham chiếu chuẩn mực cho việc giảng dạy, học tập và tra cứu kỹ thuật ô tô.
