TỔNG QUAN VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH BẢO DƯỠNG VÀ SỬA CHỮA CƠ CẤU TRỤC KHUỶU - THANH TRUYỀN VÀ BỘ PHẬN CỐ ĐỊNH ĐỘNG CƠ

Tổng quan về giáo trình

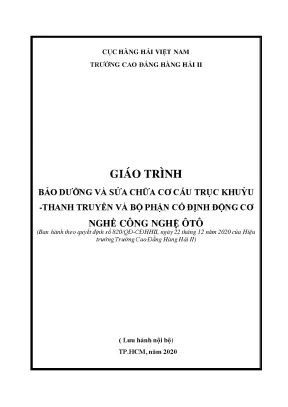

Giáo trình Bảo dưỡng và sửa chữa cơ cấu trục khuỷu - thanh truyền và bộ phận cố định động cơ là tài liệu đào tạo chuyên môn thuộc nghề Công nghệ Ô tô, được ban hành chính thức theo Quyết định số 820/QĐ-CĐHHII ngày 22 tháng 12 năm 2020 của Hiệu trưởng Trường Cao đẳng Hàng hải II (Cục Hàng hải Việt Nam). Giáo trình được xây dựng với thời lượng phân bổ 120 giờ giảng dạy và học tập, đóng vai trò là một mô-đun kỹ thuật chuyên ngành then chốt trong chương trình đào tạo kỹ thuật viên công nghệ ô tô.

Mục tiêu học tập (learning outcomes) của giáo trình tập trung vào việc trang bị cho người học khả năng:

  1. Trình bày chính xác nhiệm vụ, phân loại, cấu tạo chi tiết và các lực cơ học tác dụng lên thân máy, nắp máy, xy lanh, đáy dầu và cơ cấu trục khuỷu - thanh truyền.
  2. Nắm vững hiện tượng, nguyên nhân sai hỏng và quy trình kiểm tra, đo đạc sai lệch hình học và dung sai cơ khí.
  3. Thực hiện thành thạo quy trình tháo lắp, căn chỉnh, gia công phục hồi và sửa chữa các cụm chi tiết theo đúng tiêu chuẩn kỹ thuật của nhà chế tạo.
  4. Rèn luyện tác phong kỷ luật, sự tỉ mỉ và tuân thủ nghiêm ngặt quy trình an toàn lao động trong xưởng thực hành ô tô.

Giáo trình tiếp cận kiến thức theo cấu trúc logic từ phân tích nguyên lý cơ học, nhận dạng kết cấu tĩnh - động, đến các phương pháp đo kiểm sai hỏng thực tế và kỹ thuật gia công phục hồi. Điểm đặc sắc của tài liệu là sự kết hợp giữa lý thuyết động lực học động cơ đốt trong với các định mức sửa chữa cơ khí chính xác, sử dụng trực tiếp các thông số kỹ thuật thực nghiệm trên các mô hình động cơ cụ thể.

       CẤU TRÚC PHÁT TRIỂN NĂNG LỰC CỦA MÔ-ĐUN (120 GIỜ)

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được chia thành 7 bài học trọng tâm với tiến trình phát triển từ tổng quan cấu trúc đến quy trình kỹ thuật chuyên sâu:

  • Bài 1: Tháo lắp, nhận dạng bộ phận cố định và cơ cấu trục khuỷu thanh truyền: Giới thiệu cấu tạo nhóm chi tiết cố định (thân máy, nắp máy, xy lanh, cácte) và nhóm chuyển động (pít tông, xéc măng, chốt pít tông, thanh truyền, trục khuỷu, bánh đà). Phân tích hệ thống lực tác dụng và thiết lập quy trình tháo động cơ gồm 19 bước kỹ thuật chuẩn mực.
  • Bài 2: Sửa chữa bộ phận cố định của động cơ: Phân tích các dạng sai hỏng nứt vỡ, cong vênh, trầy xước của thân máy, nắp máy và đáy dầu. Hướng dẫn phương pháp thử kín bằng thủy lực ở áp suất $3 - 4,\text{atm}$, kiểm tra độ phẳng bằng bàn máp và căn lá; áp dụng các kỹ thuật sửa chữa bằng vá tấm, cấy đinh vít đồng, hàn hơi, dán keo epoxy tổng hợp và kỹ thuật cạo rà bạc lót gối đỡ trục khuỷu.
  • Bài 3: Sửa chữa xy lanh: Xác định quy luật mòn côn theo chiều dài và mòn ô van theo chiều ngang của vách xy lanh. Trình bày phương pháp đo bằng đồng hồ so, đo áp suất nén buồng cháy và quy trình gia công doa tăng kích thước sửa chữa (mỗi lần tăng $0{,}25,\text{mm}$, tối đa $1{,}50,\text{mm}$) hoặc ép sơ mi khô/ướt.
  • Bài 4: Sửa chữa nhóm pít tông: Khảo sát các dạng mòn thân, mòn rãnh xéc măng, mòn lỗ chốt và nứt vỡ pít tông. Hướng dẫn kiểm tra độ côn, độ ô van thân pít tông bằng panme; phương pháp lắp ráp chốt bằng kỹ thuật sấy nóng trong dầu/nước ở nhiệt độ $70 - 80^\circ\text{C}$ và nguyên lý lắp đặt tránh lệch hướng lực ngang.
  • Bài 5: Sửa chữa nhóm thanh truyền: Phân loại tiết diện thân thanh truyền (hình chữ I, chữ H, hình tròn, chữ nhật); kết cấu đầu to cắt ngang hoặc cắt nghiêng $30^\circ, 45^\circ$; phương pháp kiểm tra độ cong, xoắn và phục hồi bạc lót đầu to.
  • Bài 6: Sửa chữa nhóm trục khuỷu: Khảo sát kết cấu trục khuỷu nguyên khối và phân đoạn (ghép), phân loại theo số cổ trục ($i_{ct} = i_{cb} + 1$ hoặc $i_{ct} = i_{cb}/2 + 1$). Kỹ thuật mài bóng cổ trục, cổ biên đạt cấp chính xác 10, cân bằng đối trọng và xử lý khe hở căn dịch dọc.
  • Bài 7: Bảo dưỡng bộ phận cố định và cơ cấu trục khuỷu thanh truyền: Quy trình kiểm tra định kỳ, xiết lực bu lông gối đỡ và bu lông nắp máy theo mô men tiêu chuẩn, kiểm tra màng dầu bôi trơn và vệ sinh cáu cặn buồng đốt.
                  TIẾN TRÌNH 7 BÀI HỌC TRONG GIÁO TRÌNH

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở lý thuyết dựa trên các nguyên lý cơ học động cơ đốt trong và khoa học vật liệu:

  1. Lý thuyết động lực học cơ cấu trục khuỷu - thanh truyền: Biến đổi chuyển động tịnh tiến của pít tông thành chuyển động quay của trục khuỷu. Hợp lực tác dụng lên chốt pít tông được phân tích thành: $$P_1 = P_{tt} + N$$ Trong đó, thành phần lực ngang $N$ vuông góc với vách xy lanh gây ma sát và va đập cơ học; lực $P_{tt}$ dọc theo thanh truyền tạo mômen quay. Lực quán tính chuyển động tịnh tiến của các chi tiết ($P_j$) được xác định bằng công thức: $$P_j = M_j \cdot R \cdot \omega^2 (\cos\alpha + \lambda \cos 2\alpha)$$ (với $M_j$ là khối lượng chuyển động tịnh tiến quy đổi, $R$ là bán kính quay trục khuỷu, $\omega$ là tốc độ góc, $\alpha$ là góc quay trục khuỷu, và $\lambda = R/L$ là tỷ số kết cấu giữa bán kính quay và chiều dài thanh truyền $L$).

  2. Khoa học vật liệu và hóa học bề mặt: Giải thích sự ăn mòn vách xy lanh do sản vật cháy có tính axit như $\text{CH}_2\text{O}, \text{C}_2\text{H}_2\text{O}, \text{H}_2\text{SO}_4, \text{HNO}_3, \text{H}_2\text{CO}_3$; cấu tạo hợp kim đúc thân máy (gang hợp kim, hợp kim nhôm chứa phân tử silic chịu mài mòn); cấu trúc hợp kim làm bạc lót gồm hợp kim ba bít gốc thiếc ($\text{Cu}-\text{Sn}-\text{Pb}-\text{Sb}$), đồng chì và nhôm.

  3. Hiện tượng lệch tâm chốt pít tông (lệch ắc): Phân tích cơ chế bố trí chốt lệch tâm về phía thân chịu lực nhằm tạo mômen chống lại sự đổi chiều xoay đột ngột của pít tông khi qua điểm chết trên (ĐCT), hạn chế va đập vào thành xy lanh ở kỳ nổ.

       SƠ ĐỒ PHÂN BỐ LỰC TÁC DỤNG LÊN CHỐT PÍT TÔNG
                       Pz (Lực khí cháy)
        Lực ngang (N)               Lực dọc trục (Ptt)
    (Ép vào vách xy lanh,          (Dọc theo thanh truyền,
     gây mài mòn ô van)             tạo mômen quay trục khuỷu)

Kỹ năng phát triển

Tài liệu rèn luyện cho người học các nhóm năng lực kỹ thuật:

  • Kỹ năng đo lường chính xác: Sử dụng thành thạo thước cặp, panme đo trong, panme đo ngoài, đồng hồ so kiểm tra độ côn, độ méo ô van; căn lá đo khe hở nhiệt miệng xéc măng và khe hở lưng xéc măng; cờ lê lực kiểm tra mô men siết.
  • Kỹ năng gia công và phục hồi cơ khí: Kỹ thuật cạo rà bạc lót đạt diện tích tiếp xúc trên $75%$ (độ bóng cấp 9); kỹ thuật vá nứt kim loại bằng đinh vít đồng ăn mí $1/3$; kỹ thuật cấy ren tháo lắp bugi, bệ ống dẫn hướng xupáp; doa xy lanh đạt độ côn, ô van không vượt quá $0{,}02 - 0{,}03,\text{mm}$.
  • Kỹ năng quy trình công nghệ: Thực hiện tuần tự quy trình tháo 19 bước (xả chất lỏng, tháo phụ tải, tháo nắp máy theo thứ tự từ ngoài vào giữa, tháo cụm pít tông - thanh truyền theo dấu đánh số, tháo gối đỡ trục chính) và quy trình lắp ngược lại với mô men siết chuẩn mực.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp mô-đun (Module-based Training), kết hợp trực tiếp giữa bài giảng lý thuyết công nghệ và thực hành tháo lắp, chẩn đoán trên thiết bị thực tế với thời lượng 120 giờ.

                QUY TRÌNH DẠY HỌC TÍCH HỢP MÔ-ĐUN

Thiết bị và mô hình thực hành

Quá trình học tập được triển khai trực tiếp trên các mô hình học cụ chuyên dụng được quy định trong giáo trình:

  • 01 Mô hình động cơ xe KIA.
  • 01 Mô hình động cơ xe HYUNDAI.
  • 01 Mô hình động cơ xe TOYOTA.
  • Trang thiết bị kiểm tra: Bàn máp, căn lá, thước cặp, đồng hồ so, panme đo trong/ngoài, bột màu kiểm tra tiếp xúc, thiết bị đo áp suất nén động cơ, cờ lê cân lực.
  • Vật tư và dụng cụ gia công: Cảo chuyên dùng, cảo lò xo xupáp, tuýp bugi, keo làm kín, đệm amiăng, đồng đỏ, dầu diesel và xăng rửa.

Bài tập tình huống và phương pháp đánh giá

Giáo trình đưa ra các quy trình kiểm tra cụ thể làm tiêu chí đánh giá kỹ năng:

  • Phương pháp thử áp lực nước: Bơm nước áp suất $3 - 4,\text{atm}$ vào ngăn áo nước trong 5 phút để xác định vết rạn nứt nắp máy hoặc thân máy.
  • Kiểm tra độ phẳng mặt máy: Dùng thước thẳng và căn lá lùa vào các vị trí kiểm tra; giới hạn cong vênh cho phép của nắp máy $\le 0{,}3,\text{mm}$, mặt phẳng thân máy $\le 0{,}05,\text{mm}$.
  • Kiểm tra khe hở bạc lót gối đỡ trục khuỷu: Đặt lá đồng (rộng $13,\text{mm}$, dài bằng $70%$ chiều rộng bạc, dày bằng khe hở tiêu chuẩn) hoặc dây chì mềm vuông góc với trục, siết đúng mô men rồi quay thử góc $80 - 90^\circ$ để cảm nhận lực cản.
  • Tiêu chí đánh giá kiểm tra mô men quay sau lắp ráp: Dùng cờ lê lực kiểm tra tại bu lông bắt bánh đà đuôi trục khuỷu đạt mức $3 - 4,\text{kgm}$ (đối với trục khuỷu 4 cổ trục chính) hoặc $6 - 7,\text{kgm}$ (đối với trục khuỷu 7 cổ trục chính).

Điểm nổi bật và cập nhật

Tài liệu được biên soạn và chuẩn hóa năm 2020 trên cơ sở kế thừa các giáo trình cơ khí động lực truyền thống kết hợp cập nhật các kiến thức công nghệ sản xuất động cơ đốt trong:

Hạng mục kỹ thuật Giải pháp truyền thống Cập nhật kỹ thuật trong giáo trình 2020
Vật liệu chế tạo thân máy & xy lanh Gang xám đúc liền Sử dụng hợp kim nhôm đúc pha phân tử silic; xử lý bề mặt bằng hóa chất ăn mòn nhôm để tạo lớp tinh thể silic chống mài mòn.
Phương pháp sửa chữa nứt thân máy Hàn nóng hoặc vá cơ khí bằng đinh vít Tích hợp phương pháp dán vá bằng nhựa tổng hợp Epoxy có độ co rút nhỏ, không xốp rỗ, kháng nước, axit và kiềm.
Kết cấu xéc măng dầu Xéc măng dầu đơn một mảnh Phân tích chi tiết xéc măng dầu tổ hợp 3 chi tiết (vòng thép trên, lò xo đệm trung gian, vòng thép dưới) nâng cao hiệu quả gạt dầu.
Kết cấu chốt pít tông Lắp đồng tâm giữa thân Phân tích kết cấu chốt pít tông lệch tâm (lệch ắc) để giảm lực đập ngang và tiếng gõ khi pít tông chuyển hướng tại ĐCT.
Cắt đầu to thanh truyền Cắt ngang $90^\circ$ truyền thống Bổ sung phương pháp cắt nghiêng $30^\circ$ và $45^\circ$ có chốt định vị, hỗ trợ luồn tháo lắp qua lòng xy lanh đường kính nhỏ.
                 CƠ CHẾ GIẢM VA ĐẬP CỦA CHỐT LỆCH TÂM
       Chốt đồng tâm (Truyền thống)         Chốt lệch tâm (Cải tiến)
          Chuyển hướng đột ngột,             Nghiêng nhẹ tỳ vào vách,
          gây va đập lớn tại ĐCT             chuyển động êm dịu hơn

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuẩn mực phục vụ các đối tượng trong hệ thống giáo dục nghề nghiệp và kỹ thuật ô tô:

  • Sinh viên, học viên: Áp dụng cho học viên, sinh viên các hệ đào tạo chuyên ngành Công nghệ Ô tô, Sửa chữa Máy tàu thủy, Cơ khí Động lực tại các trường cao đẳng, trung cấp chuyên nghiệp và đại học kỹ thuật.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng gồm Vật liệu học cơ khí, Vẽ kỹ thuật cơ khí, Dung sai và đo lường kỹ thuật, Kỹ thuật nguội cơ bản và Nguyên lý động cơ đốt trong.
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu đóng vai trò là khung chương trình chuẩn (120 giờ) để thiết kế giáo án tích hợp, phân bổ bài tập đo đạc thực hành tại xưởng động cơ và xây dựng đáp án đánh giá kiểm tra kỹ năng nghề.
  • Kỹ thuật viên tại xưởng dịch vụ: Sử dụng làm tài liệu tra cứu các định mức dung sai giới hạn (độ côn, độ ô van, khe hở lưng/rãnh xéc măng, mô men siết trục khuỷu) phục vụ quá trình đại tu động cơ ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình phù hợp cho sinh viên, học viên theo học ngành Công nghệ Ô tô ở cấp độ Cao đẳng và Đại học kỹ thuật, cũng như kỹ thuật viên bảo dưỡng ô tô cần nâng cao kiến thức chuyên sâu về cơ cấu cơ khí động cơ đốt trong.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô-đun?

Học viên cần có kiến thức cơ sở về Dung sai - Đo lường cơ khí (cách đọc panme, đồng hồ so, thước cặp), Vật liệu kim loại, Nguyên lý làm việc 4 kỳ của động cơ đốt trong và kỹ năng gia công nguội cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết động cơ chung là gì?

Tài liệu tập trung trực diện vào công nghệ sửa chữa thực hành với các định lượng dung sai cơ khí cụ thể (như độ nâng vành sơ mi $0{,}06 - 0{,}20,\text{mm}$, độ méo ống dẫn hướng $\le 0{,}01,\text{mm}$, độ tăng cốt doa xy lanh mỗi lần $0{,}25,\text{mm}$), gắn liền với quy trình kiểm tra thực tế trên các dòng xe Toyota, Hyundai, Kia.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp học lý thuyết phân tích lực ($P_z, P_j, N$) với việc giải các bài toán tính toán độ côn, độ ô van (ví dụ: công thức tính độ côn tối đa cho xe GAT 51 hoặc độ ô van xe TA351), đồng thời đối chiếu các bước trong quy trình tháo lắp 19 bước với mô hình động cơ thực tế.

5. Giáo trình có những tài liệu hoặc bảng chuẩn kỹ thuật bổ trợ nào?

Tài liệu cung cấp các bảng thông số khe hở tiêu chuẩn (khe hở đầu pít tông với xy lanh: pít tông nhôm $0{,}006 - 0{,}008,\text{mm}$, pít tông gang $0{,}004 - 0{,}006,\text{mm}$; khe hở đuôi $0{,}001 - 0{,}002,\text{mm}$), sơ đồ mạch lực và danh mục trang thiết bị thực hành chuyên dụng.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa cơ cấu trục khuỷu - thanh truyền và bộ phận cố định động cơ của Trường Cao đẳng Hàng hải II là tài liệu đào tạo chuyên môn có tính hệ thống cao, kết hợp chặt chẽ giữa cơ sở lý thuyết động lực học và quy trình công nghệ sửa chữa ô tô thực tế.

               LỘ TRÌNH PHÁT TRIỂN NĂNG LỰC ĐỀ XUẤT

Để tối ưu hóa hiệu quả tiếp thu kiến thức trong toàn bộ mô-đun 120 giờ, người học nên kết hợp nghiên cứu giáo trình cùng các tài liệu kỹ thuật liên quan của nhà trường và sổ tay hướng dẫn bảo dưỡng (Shop Manual) của các dòng động cơ KIA, HYUNDAI và TOYOTA.
