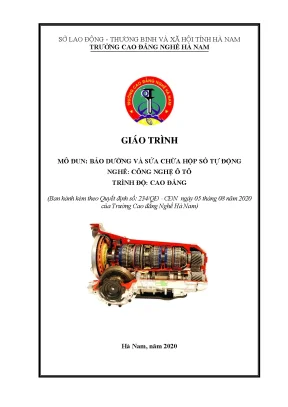

TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH BẢO DƯỠNG VÀ SỬA CHỮA HỘP SỐ TỰ ĐỘNG (MÃ MÔ ĐUN: MĐ 31)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Mô đun: Bảo dưỡng và sửa chữa hộp số tự động (Mã mô đun: MĐ 31) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Cao đẳng nghề Công nghệ ô tô, được ban hành chính thức kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 08 năm 2020 của Trường Cao đẳng Nghề Hà Nam. Giáo trình do tập thể tác giả gồm Nguyễn Quang Hiển (Chủ biên), ThS. Nguyễn Đình Hoàng (Đồng chủ biên), Phan Hưng Long và Nguyễn Thanh Tùng biên soạn.

Trong cấu trúc chương trình đào tạo, mô đun MĐ 31 được bố trí giảng dạy tại học kỳ VI sau khi học viên đã hoàn thành 28 môn học và mô đun tiên quyết về kỹ thuật cơ sở (Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Vẽ AutoCAD, Công nghệ khí nén thủy lực ứng dụng, Dung sai lắp ghép) và chuyên môn ô tô (Sửa chữa hệ thống truyền động, trang bị điện ô tô, động cơ xăng và diesel). Mô đun này được tổ chức giảng dạy song song với mô đun Chẩn đoán ô tô và Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử.

Mục tiêu học tập của giáo trình xác định theo ba chuẩn đầu ra rõ rệt:

  • Về kiến thức: Trình bày đầy đủ nhiệm vụ, yêu cầu, phân loại, cấu tạo, nguyên lý làm việc của hộp số tự động; phân tích các hiện tượng, nguyên nhân hư hỏng và phương pháp bảo dưỡng, kiểm tra, sửa chữa.
  • Về kỹ năng: Nhận biết chính xác các chi tiết; thực hiện tháo lắp, đo kiểm tra, chẩn đoán, bảo dưỡng và sửa chữa các cụm chi tiết hộp số tự động đúng quy trình kỹ thuật và an toàn lao động.
  • Về năng lực tự chủ và trách nhiệm: Khả năng làm việc độc lập hoặc phối hợp nhóm, chịu trách nhiệm về kết quả sản phẩm và quy chuẩn an toàn, vệ sinh công nghiệp.

Giáo trình tiếp cận theo phương pháp mô đun tích hợp gồm 4 bài học với cấu trúc logic: dẫn nhập từ lý thuyết nguyên lý động học, truyền động thủy lực và điều khiển điện tử sang kỹ thuật tháo lắp, kiểm tra chẩn đoán và quy trình sửa chữa thực tế trên các dòng hộp số tự động phổ biến.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình MĐ 31 được cấu trúc thành 4 bài học chính với sự phát triển nội dung tuần tự:

  • Bài 1: Cấu tạo và nguyên lý làm việc của hộp số tự động (Mã bài: MĐ 31 - 01): Khái quát nhiệm vụ dựa trên đường đặc tính kéo lý tưởng của ô tô; phân loại theo vị trí bố trí (loại FF cho xe động cơ đặt trước - cầu trước chủ động có tích hợp vi sai; loại FR cho xe động cơ đặt trước - cầu sau chủ động vi sai rời) và phương thức điều khiển (thủy lực hoàn toàn và điều khiển điện tử ECT). Đi sâu phân tích cấu tạo biến mô thủy lực, bộ truyền bánh răng hành tinh, hệ thống phanh/ly hợp/khớp một chiều, thân van thủy lực và hệ thống điều khiển điện tử ECT.
  • Bài 2: Kỹ thuật tháo - lắp hộp số tự động (Mã bài: MĐ 31 - 02): Hướng dẫn chuẩn bị dụng cụ chuyên dụng, trình tự thực hiện quy trình tháo rời và lắp ráp hoàn chỉnh hộp số tự động dạng dọc (FR) và hộp số tự động dạng ngang (FF).
  • Bài 3: Kỹ thuật kiểm tra và chẩn đoán hộp số tự động (Mã bài: MĐ 31 - 03): Xác định các dạng sai hỏng đặc trưng; thực hiện các phương pháp kiểm tra tĩnh (thử tại chỗ/stall test, đo áp suất mạch dầu chính, kiểm tra độ trễ thời gian gài số) và kiểm tra động khi thử chạy xe trên đường (road test).
  • Bài 4: Kỹ thuật bảo dưỡng và sửa chữa hộp số tự động (Mã bài: MĐ 31 - 04): Quy trình bảo dưỡng định kỳ và thường xuyên (thay dầu ATF, kiểm tra rò rỉ, thay lọc dầu); kỹ thuật tháo rời, đo kiểm mài mòn, phục hồi và thay thế các chi tiết như đĩa ma sát, cụm bánh răng hành tinh, van thủy lực và cụm biến mô.

Progression logic của giáo trình đi từ nhận thức lý thuyết kết cấu $\rightarrow$ kỹ năng thao tác cơ khí cơ bản (tháo lắp) $\rightarrow$ kỹ năng tư duy logic chẩn đoán sai hỏng $\rightarrow$ kỹ năng sửa chữa, bảo dưỡng hoàn thiện sản phẩm.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật thông qua các công thức và nguyên lý chuẩn xác:

  • Động lực học biến mô thủy lực: Cấu tạo gồm bánh bơm (Impeller), bánh tua bin (Turbine), bánh stato (Stator), khớp một chiều và ly hợp khóa biến mô (Lock-up clutch).
    • Mối quan hệ cân bằng mô men: $$M_T = M_B + M_D$$ (Trong đó $M_T, M_B, M_D$ lần lượt là mô men của bánh tua bin, bánh bơm và stato).
    • Hiệu suất truyền động: $$\eta = \frac{M_T \cdot n_T}{M_B \cdot n_B}$$
    • Độ trượt của biến mô: $$s = 1 - \frac{n_T}{n_B}$$
    • Khả năng khuyếch đại mô men khi khởi hành ($n_T = 0$) đạt giá trị lên đến 2,5 lần mô men động cơ.
  • Động học bộ truyền bánh răng hành tinh: Bộ truyền gồm bánh răng mặt trời (Sun gear), bánh răng bao (Ring gear), bánh răng hành tinh (Planets) và cần dẫn (Carrier). Tỉ số truyền được xác định dựa trên số răng quy ước của cần dẫn: $$Z_C = Z_B + Z_M$$ (Với $Z_C, Z_B, Z_M$ là số răng của cần dẫn, bánh răng bao và bánh răng mặt trời).
Trạng thái làm việc Phần tử dẫn động (Chủ động) Phần tử bị động Phần tử cố định Chiều quay trục ra Tốc độ quay
Chế độ Giảm tốc Bánh răng bao ($Z_B$) Cần dẫn ($Z_C$) Bánh răng mặt trời ($Z_M$) Cùng chiều chủ động Giảm tốc
Chế độ Tăng tốc Cần dẫn ($Z_C$) Bánh răng bao ($Z_B$) Bánh răng mặt trời ($Z_M$) Cùng chiều chủ động Tăng tốc
Chế độ Đảo chiều (Lùi) Bánh răng mặt trời ($Z_M$) Bánh răng bao ($Z_B$) Cần dẫn ($Z_C$) Ngược chiều chủ động Giảm tốc
  • Nguyên lý điều khiển thủy lực và điện tử ECT:
    • Mạch thủy lực điều khiển dựa trên hai tín hiệu gốc: Áp suất bướm ga ($P_{TV}$ - biểu diễn mức tải động cơ) và Áp suất ly tâm ($P_{GV}$ - biểu diễn tốc độ xe).
    • Hệ thống van thân van hợp kim nhôm (Hydraulic Control Unit): Van điều áp sơ cấp, van điều áp thứ cấp, van bướm ga (TV), van ly tâm (GV), van bằng tay (MV), van chuyển số (SV 1-2, 2-3, 3-4/OD), van rơle khóa biến mô, bộ tích năng giảm chấn và bơm dầu bánh răng ăn khớp trong lệch tâm.
    • Cụm điều khiển điện tử ECT ECU thu thập tín hiệu từ: Cảm biến góc mở bướm ga TPS tuyến tính (loại A140E cấp nguồn 5V qua cực $V_C$, tín hiệu $V_{TA}$, $IDL$ và các cực $L_1, L_2, L_3$), cảm biến nhiệt độ nước làm mát (chặn chuyển số O/D khi nhiệt độ dưới $60^\circ\text{C}$, chế độ dự phòng mặc định $80^\circ\text{C}$ khi hỏng mạch), 2 cảm biến tốc độ trục No.1 (4 xung/vòng) và No.2 (công tắc lưỡi gà, 1 xung/vòng, báo mã chẩn đoán 42 và 62 khi lỗi), công tắc đèn phanh (cực $STP$ 12V/0V để ngắt ly hợp khóa biến mô), công tắc khởi động trung gian PNP (cực $P, R, N, D, 2, L$), công tắc chế độ $PWR$ (12V) / $NORMAL$ (0V) và công tắc chính O/D.
    • Trạng thái điều khiển của các van điện từ (Solenoid valves):
Tay số gài Van điện từ No.1 Van điện từ No.2
Số 1 MỞ (ON) TẮT (OFF)
Số 2 MỞ (ON) MỞ (ON)
Số 3 TẮT (OFF) MỞ (ON)
Số 4 (O/D) TẮT (OFF) TẮT (OFF)

(Ghi chú: Van điện từ No.3 độc lập điều khiển đóng/mở ly hợp khóa biến mô).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận dạng, phân loại các chi tiết cơ khí và thủy lực; tháo lắp thuần thục các cụm hộp số dọc FR và hộp số ngang FF; sử dụng panme, đồng hồ so đo kiểm độ mòn, độ cong vênh bề mặt thân van, khe hở đĩa ma sát.
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ mạch dầu thủy lực; phân tích logic tín hiệu điện áp tại các chân giắc ECU; giải đoán mã lỗi chẩn đoán DTC (như mã 42, 62); phân tích nguyên nhân gây hiện tượng trượt số, giật khi chuyển số hoặc không khóa được biến mô.
  • Năng lực nghề nghiệp thực tiễn (Practical competencies): Thực hiện quy trình bảo dưỡng định kỳ đúng định mức kỹ thuật; xử lý các pan bệnh thực tế về thủy lực và điện điều khiển; kiểm tra thử tải và nghiệm thu chất lượng sau sửa chữa.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm tích hợp đặc thù của giáo dục nghề nghiệp (Competency-Based Training - CBT), gắn kết trực tiếp giữa khối lượng lý thuyết chuyên sâu và kỹ năng thực hành nghề tại xưởng.

Phương pháp tổ chức bài tập và thực hành

  • Hệ thống bài tập tình huống và câu hỏi củng cố: Cuối mỗi bài học đều có bộ câu hỏi tự luận yêu cầu người học so sánh ưu nhược điểm (biến mô thủy lực với ly hợp ma sát, hộp số tự động với hộp số cơ khí), phân tích dòng truyền động tại từng tay số ($1, 2, 3, R$), giải thích cơ chế phản ứng của ECT ECU khi xảy ra các sự cố đứt mạch tín hiệu vị trí số (hở mạch cực $2, L, N$) hoặc hở mạch tín hiệu công tắc đèn phanh $STP$.
  • Bài tập thực hành tại xưởng:
    1. Chuẩn bị trang thiết bị, giá đỡ chuyên dùng, khay đựng chi tiết và bộ dụng cụ cầm tay tiêu chuẩn.
    2. Thao tác tháo rời từng cụm: Cụm biến mô, vỏ trước, bơm dầu, cụm bánh răng hành tinh trước/sau, các cụm phanh dải ($B_1, B_2, B_3$), cụm ly hợp ($C_1, C_2$), khớp một chiều ($F_1, F_2$) và cụm thân van thủy lực.
    3. Tiến hành đo đạc kích thước cơ khí, đo điện trở cuộn dây van điện từ No.1, No.2, No.3, kiểm tra điện trở nhiệt điện trở cảm biến nhiệt độ nước làm mát, kiểm tra tín hiệu điện áp chân bướm ga ($V_{TA}, IDL$) từ 0V đến 8V qua cực kiểm tra $TT$.
    4. Quy trình lắp ráp, siết lực đúng tiêu chuẩn và điều chỉnh khe hở hành trình tự do của dải phanh.

Phương pháp đánh giá và hướng dẫn tự học

  • Phương thức đánh giá: Kết hợp giữa đánh giá quá trình (tác phong công nghiệp, tuân thủ an toàn lao động, độ chính xác trong thao tác tháo lắp) và đánh giá định kỳ/kết thúc mô đun (bài thi viết lý thuyết cấu tạo - nguyên lý kèm theo bài thi thực hành chẩn đoán, xử lý sự cố trực tiếp trên mô hình hộp số TOYOTA).
  • Chỉ dẫn tự học: Học viên cần nắm vững cách đọc sơ đồ khối thủy lực, vẽ lại sơ đồ dòng công suất ở các vị trí số tiến ($D, 2, L$) và số lùi ($R$), đối chiếu bảng trạng thái chuyển tiếp van điện từ để chuẩn bị trước các bước thực hành tại xưởng.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Mô đun 31 phản ánh cấu trúc đào tạo nghề hiện đại với các nội dung kỹ thuật mang tính thực tiễn cao:

  • Tích hợp sâu hệ thống điều khiển điện tử ECT (Electronic Controlled Transmission): Thay vì chỉ giảng dạy các hệ thống hộp số điều khiển thuần thủy lực sử dụng van ly tâm (Governor Valve) kiểu cũ, giáo trình cập nhật chi tiết nguyên lý điều khiển kỹ thuật số của ECU, mạng lưới cảm biến điện tử (cảm biến bướm ga tuyến tính, cảm biến nhiệt độ, cảm biến tốc độ trục) và các cơ cấu chấp hành van điện từ tuyến tính/on-off.
  • Phân tích đối sánh kỹ thuật trực quan: Giáo trình xây dựng rõ sự khác biệt giữa hai cấu trúc hộp số: loại FF (động cơ đặt trước, cầu trước chủ động, tích hợp bộ truyền vi sai bên trong hộp số - "hộp số có vi sai") và loại FR (động cơ đặt trước, cầu sau chủ động, vi sai ngoài). Điều này giúp học viên định hình rõ phương pháp tháo lắp và bố trí không gian sửa chữa trên từng dòng xe.
  • Gắn liền với các dòng xe thương mại thực tế: Dữ liệu kỹ thuật, sơ đồ van và bảng chân cực ECU trong giáo trình được trích xuất trực tiếp từ các dòng hộp số tự động phổ biến của hãng TOYOTA (tiêu biểu như dòng A140E) cùng các ví dụ ứng dụng trên xe con của các hãng MERCEDES, BMW, FORD, HONDA, AUDI và hệ thống truyền động 4WD hai cầu chủ động.
  • Tính chi tiết của dữ liệu kiểm tra: Giáo trình cung cấp các thông số kỹ thuật cụ thể như: ngưỡng nhiệt độ làm việc của cảm biến nước làm mát ($60^\circ\text{C}$ để kích hoạt O/D; $80^\circ\text{C}$ cho chế độ an toàn dự phòng), số lượng xung cảm biến tốc độ (4 xung ở đồng hồ tốc độ, 1 xung ở trục thứ cấp), điện áp chân cực ($12\text{V}$ ở chế độ $PWR$, $0\text{V}$ ở chế độ $NORMAL$).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và học viên đào tạo:
    • Đối tượng chính là sinh viên hệ Cao đẳng nghề ngành Công nghệ ô tô đang theo học tại học kỳ VI.
    • Học viên các khóa đào tạo nâng cao tay nghề, đào tạo liên thông và thợ sửa chữa ô tô cần chuẩn hóa kiến thức lý thuyết và kỹ năng thực hành về hộp số tự động.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học bắt buộc phải hoàn thành các môn học cơ sở: Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, Vẽ AutoCAD, Công nghệ khí nén thủy lực ứng dụng, Điện kỹ thuật, Điện tử cơ bản.
    • Phải hoàn tất các mô đun kỹ năng nền: Kỹ thuật chung về ô tô, Thực hành nguội cơ bản, Sửa chữa - bảo dưỡng hệ thống truyền động, hệ thống phanh, trang bị điện ô tô.
  • Giảng viên chuyên ngành:
    • Sử dụng làm tài liệu giảng dạy chính thức cho mô đun MĐ 31.
    • Làm căn cứ xây dựng giáo án lý thuyết, bảng chỉ dẫn thực hành (Job sheets) và đề thi đánh giá kỹ năng nghề bậc Cao đẳng.
  • Kỹ thuật viên tại các xưởng dịch vụ (Reference):
    • Tài liệu tra cứu cấu tạo chi tiết thân van, sơ đồ chân cực hộp điều khiển ECT và quy trình tháo lắp chuẩn cho các kỹ thuật viên sửa chữa hệ thống truyền lực ô tô.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề ngành Công nghệ ô tô, giảng viên giảng dạy mô đun chuyên môn và kỹ thuật viên ngành ô tô cần tài liệu tra cứu kỹ thuật về bảo dưỡng, chẩn đoán hộp số tự động.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần tích lũy kiến thức từ 28 môn học/mô đun tiên quyết, quan trọng nhất là: Công nghệ khí nén thủy lực ứng dụng, Điện tử cơ bản, Dung sai lắp ghép và đo lường kỹ thuật, cùng các mô đun Sửa chữa - bảo dưỡng hệ thống truyền động và trang bị điện ô tô.

3. Điểm khác biệt của giáo trình này so với tài liệu lý thuyết chung là gì?

Giáo trình kết hợp toàn diện giữa lý thuyết thủy lực - điện tử và hướng dẫn thực hành tháo lắp, kiểm tra chi tiết trên các dòng hộp số thực tế (FF và FR). Mọi nguyên lý đều được cụ thể hóa bằng bảng trạng thái van điện từ, sơ đồ chân cực ECU (A140E) và công thức tính toán tỷ số truyền bộ bánh răng hành tinh.

4. Làm sao để tự học và nắm vững nội dung mô đun hiệu quả?

Học viên cần học kỹ nguyên lý biến mô và cơ chế phối hợp đóng mở của ly hợp/phanh trong bộ truyền hành tinh ở Bài 1; sau đó nghiên cứu sơ đồ bảng trạng thái van điện từ trước khi bước vào quy trình thực hành tháo lắp (Bài 2) và chẩn đoán tĩnh/động (Bài 3).

5. Giáo trình có cung cấp thông số chẩn đoán lỗi không?

Có. Giáo trình nêu rõ các mã chẩn đoán hư hỏng (như mã lỗi số 42 và 62 liên quan đến cảm biến tốc độ), các giá trị điện áp chuẩn tại chân cực ECU ($V_{TA}, IDL, STP, PWR, TT$) và cơ chế hoạt động dự phòng khi cảm biến nhiệt độ hoặc công tắc khởi động trung gian gặp sự cố.

Kết luận (150 từ)

Giáo trình Mô đun: Bảo dưỡng và sửa chữa hộp số tự động (MĐ 31) của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống kiến thức hoàn chỉnh từ cơ sở lý thuyết thủy lực động lực học, động học cơ cấu hành tinh, hệ thống điều khiển điện tử ECT đến quy trình kỹ thuật thực hành tháo lắp, chẩn đoán và sửa chữa.

Lộ trình đào tạo được thiết kế chặt chẽ: bắt đầu từ phân tích nguyên lý làm việc của biến mô và thân van thủy lực $\rightarrow$ thực hành tháo lắp hộp số dọc/ngang $\rightarrow$ thực hiện quy trình chẩn đoán thử tại chỗ, thử trên đường $\rightarrow$ hoàn thiện bằng quy trình bảo dưỡng và đại tu sửa chữa chi tiết. Đây là tài liệu giảng dạy và học tập quy chuẩn, bám sát yêu cầu kỹ năng thực tế của ngành Công nghệ ô tô hiện đại.
