Tổng quan về giáo trình

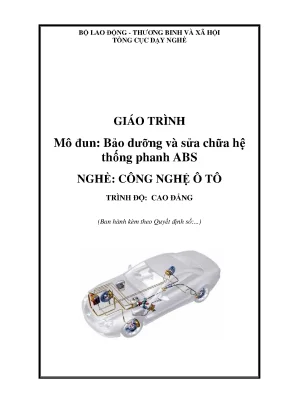

Giáo trình Bảo dưỡng và sửa chữa hệ thống phanh ABS (Mã mô đun: MĐ 36) là tài liệu đào tạo chuyên môn thuộc hệ thống giáo trình nghề Công nghệ ô tô ở trình độ Cao đẳng và Trung cấp, do Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội) ban hành năm 2012. Giáo trình do tác giả Đinh Quang Vinh chủ biên cùng tập thể giảng viên Khoa Động lực thuộc Trường Cao đẳng nghề Cơ khí Nông nghiệp biên soạn. Trong chương trình đào tạo chuyên ngành, mô đun MĐ 36 có vị trí chuyên môn quan trọng, được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở và chuyên ngành kỹ thuật từ môn học MH 07 đến MH 17 cùng chuỗi mô đun kỹ thuật từ MĐ 18 đến MĐ 35.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị hệ thống kiến thức toàn diện và năng lực thực hành nghề nghiệp:

  • Trình bày chính xác nhiệm vụ, yêu cầu kỹ thuật và các phương pháp phân loại hệ thống phanh chống bó cứng bánh xe (ABS) cùng các hệ thống an toàn chủ động liên quan.
  • Giải thích cấu tạo chi tiết và nguyên lý hoạt động của các cụm chi tiết cơ khí, thủy lực và mạch điều khiển điện tử trong hệ thống phanh ABS, hệ thống phân phối lực phanh điện tử (EBD), hệ thống hỗ trợ phanh khẩn cấp (BAS), hệ thống kiểm soát lực kéo (TRC) và hệ thống ổn định xe điện tử (VSC/ESP).
  • Nhận dạng chính xác vị trí lắp đặt, kết cấu các bộ phận trên phương tiện và mô hình.
  • Phân tích hiện tượng, xác định nguyên nhân sai hỏng; thực hiện đúng quy trình tháo lắp, kiểm tra, tra cứu mã chẩn đoán (DTC), bảo dưỡng và sửa chữa theo tiêu chuẩn an toàn kỹ thuật.

Cấu trúc giáo trình được thiết kế thành 4 bài học chính với tổng dung lượng 141 trang, triển khai theo logic sư phạm kỹ thuật từ cơ sở lý thuyết động lực học đến kỹ năng tháo lắp cơ khí, chẩn đoán điện tử và sửa chữa thực tế. Điểm đặc sắc của giáo trình là sự kết hợp đồng bộ giữa nguyên lý điều khiển vòng lặp kín (closed-loop) của kỹ thuật vi xử lý với các thông số điều khiển áp suất dầu thủy lực và các bài tập thực hành nhận dạng trực quan.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ thành 4 bài chuyên đề theo tiến trình logic chặt chẽ:

  • Bài 1. Hệ thống phanh ABS (Trang 5 - 51): Giới thiệu lịch sử phát triển từ phanh máy bay thập niên 1960 đến ô tô thương mại; phân tích lực phanh, độ trượt bánh xe; phân loại theo ngưỡng trượt (ngưỡng trượt thấp - slow mode, ngưỡng trượt cao - high mode), theo tính chất điều khiển (độc lập/phụ thuộc) và theo kênh điều khiển (1 kênh, 2 kênh, 3 kênh, 4 kênh tương ứng mạch dẫn động thẳng hoặc mạch chéo). Phân tích cấu tạo cảm biến tốc độ bánh xe (loại điện từ nam châm vĩnh cửu có khe hở từ tiêu chuẩn ~1mm và loại Hall), cảm biến giảm tốc đặt dọc (dùng 2 cặp LED - phototransistor và đĩa xẻ rãnh chia 4 mức), cảm biến gia tốc ngang bán dẫn, cảm biến góc xoay vô lăng (quang học SS1, SS2, SS3) và cảm biến độ lệch xe (con quay rung áp điện Coriolis). Phân tích cụm chấp hành thủy lực (van điện từ 2 vị trí, 3 vị trí, mô tơ bơm piston, bình tích áp) và ABS ECU (khối xử lý tín hiệu, mạch logic, mạch an toàn BITE và bộ lưu mã lỗi). Mở rộng kiến thức về các hệ thống tích hợp: EBD, BAS, TRC, VSC/ESP và bộ trợ lực phanh thủy lực tích năng nạp trước.
  • Bài 2. Tháo - lắp hệ thống phanh ABS (Trang 52 - 75): Trình bày quy trình công nghệ tháo, kiểm tra và lắp ráp cụm chấp hành thủy lực, đường ống dẫn dầu cao áp, cảm biến tốc độ và vành răng rôto trên moay-ơ hoặc bán trục; yêu cầu kỹ thuật về định vị khe hở không khí và mô-men siết ren.
  • Bài 3. Kiểm tra, chẩn đoán sai hỏng hệ thống phanh ABS (Trang 76 - 104): Hướng dẫn quy trình tra cứu mã chẩn đoán hư hỏng (DTC) thông qua máy chẩn đoán kết nối cổng DLC3 hoặc phương pháp nối tắt giắc kiểm tra (cực TC - CG, TS - CG) để đọc mã qua nhịp nháy đèn báo ABS/VSC; phương pháp đo điện áp xuất tín hiệu cảm biến và quy trình hiệu chuẩn điểm 0 (Zero point calibration) của cảm biến giảm tốc/độ lệch sau khi ngắt ắc quy.
  • Bài 4. Bảo dưỡng, sửa chữa hệ thống phanh ABS (Trang 105 - 140): Quy trình kiểm tra định kỳ, phương pháp xả khí đường ống thủy lực của bộ trợ lực tích năng nạp trước, chẩn đoán các dạng sai hỏng cơ học/thủy lực/điện tử, phương pháp xử lý sự cố mạch điện và quy trình xóa mã lỗi trong bộ nhớ ECU (bằng máy quét hoặc thao tác nhồi bàn đạp phanh 8 lần trong 5 giây khi nối tắt chân chẩn đoán).

Kiến thức nền tảng được xây dựng

Giáo trình xác lập hệ thống cơ sở khoa học kỹ thuật thông qua ba trụ cột:

  1. Lý thuyết động lực học phanh và độ trượt bánh xe: Mối liên hệ giữa lực bám dọc ($F_x$), lực bám ngang ($F_y$) và độ trượt bánh xe ($\lambda$). Phân tích vùng ổn định và vùng mất lái khi bánh xe bị hãm cứng hoàn toàn; nguyên lý điều khiển theo ngưỡng trượt thấp để ưu tiên ổn định hướng lái hoặc ngưỡng trượt cao để tối ưu hóa quãng đường phanh.
  2. Nguyên lý điều khiển thủy lực ba trạng thái: Cơ chế hoạt động của van điện từ 3 vị trí kết hợp bơm hồi dầu và bình tích áp thông qua 3 mức tín hiệu dòng điện từ ECU:
    • Chế độ giảm áp: Cấp dòng 5A, van dịch chuyển mở cửa B, đóng cửa A; dầu từ xy lanh bánh xe hồi về bình tích áp, mô tơ bơm kích hoạt (12V) đẩy dầu ngược về xy lanh chính.
    • Chế độ giữ áp: Cấp dòng 2A, lực từ cân bằng lò xo hồi vị đóng cả hai cửa A và B; áp suất tại xy lanh bánh xe không đổi.
    • Chế độ tăng áp: Cấp dòng 0A, van mở cửa A, đóng cửa B; dầu từ xy lanh chính truyền thẳng đến xy lanh bánh xe.
  3. Nguyên lý tự chẩn đoán và an toàn mạch điện (Failsafe & BITE): Hệ thống giám sát an toàn BITE (Built In Test Equipment) tự động kiểm tra tín hiệu cảm biến khi xe đạt tốc độ từ 5 đến 8 km/h; chức năng kiểm tra ban đầu (Initial Check) kích hoạt khi bật khóa điện ON và xe chạy trên 6 km/h (đèn phanh OFF); mạch tự ngắt hệ thống khi điện áp nguồn ắc quy giảm xuống dưới 9V - 10V để đưa hệ thống về chế độ phanh cơ - thủy lực thông thường.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên ngành: Thao tác thành thạo dụng cụ tháo lắp các cụm chi tiết cơ điện tử; căn chỉnh khe hở từ giữa cảm biến tốc độ và vành răng rôto đạt mức tiêu chuẩn xấp xỉ 1mm; kiểm tra độ kín khít của mạch thủy lực; thực hiện đúng quy trình xả khí hệ thống phanh có trợ lực nạp trước.
  • Kỹ năng phân tích và chẩn đoán: Phân tích sơ đồ mạch điện kết nối ABS ECU với các van điện từ, rơle và cảm biến; đọc và giải mã các mã lỗi tiêu chuẩn DTC; phân tích dạng xung điện áp xoay chiều (từ vài trăm mV đến trên 100V tùy dải vận tốc); nhận biết sự tương quan giữa gia tốc góc bánh xe và sự phân bổ tải trọng động trên các cầu xe khi phanh tiến thẳng hoặc phanh quay vòng.
  • Năng lực thực hành nghề nghiệp: Sử dụng thành thạo máy chẩn đoán chuyên dụng nối qua giắc DLC3; thực hiện phương pháp thủ công nối tắt cực TC - CG, TS - CG để kích hoạt chức năng kiểm tra tín hiệu cảm biến; thao tác quy trình hiệu chuẩn cảm biến G và xóa bộ nhớ mã lỗi theo đúng quy định kỹ thuật của nhà sản xuất.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ mô hình dạy học tích hợp (kết hợp lý thuyết chuyên môn và thực hành tại xưởng):

  • Tiếp cận sư phạm: Đi từ bản chất vật lý của quá trình phanh đến sơ đồ khối chức năng của hệ thống điện tử, tiếp nối bằng cấu tạo cơ khí chi tiết và kết thúc ở quy trình chẩn đoán - sửa chữa. Mỗi bài học đều có mục tiêu rõ ràng về nhận thức, kỹ năng và thái độ tuân thủ quy trình an toàn lao động.
  • Bài tập nhận dạng và thực hành trực quan:
    • Bài tập nhận dạng tổng thể: Xác định vị trí các bộ phận (cảm biến tốc độ, bộ chấp hành, ECU, đèn báo taplo) trên xe ô tô thực tế.
    • Bài tập nhận dạng chi tiết: Phân tích kết cấu cảm biến tốc độ đặt trên bán trục/moay-ơ; vị trí cảm biến giảm tốc đặt dọc, cảm biến gia tốc ngang trên dầm thân xe; quan sát cấu tạo bộ chấp hành thủy lực và các khối vi xử lý của ECU.
    • Bài tập phân tích hoạt động: Quan sát và đo đạc thông số áp suất dầu trên mô hình hệ thống phanh ABS cắt bổ trong từng chế độ phanh thông thường, phanh khẩn cấp, tăng áp, giữ áp và giảm áp.
  • Phương pháp đánh giá:
    • Đánh giá lý thuyết: Kiểm tra mức độ hiểu biết về nhiệm vụ, yêu cầu, phân loại kênh, nguyên lý 3 chế độ thủy lực, cấu tạo cảm biến quang học/áp điện và logic điều khiển ECU.
    • Đánh giá thực hành: Chấm điểm kỹ năng thao tác tháo lắp theo bảng quy trình công nghệ; độ chính xác khi đo đạc khe hở từ; kỹ năng kết nối, đọc nhịp nháy đèn mã lỗi DTC và thao tác xóa mã lỗi đúng trình tự.
  • Hướng dẫn tự học: Học viên cần kết hợp nghiên cứu giáo trình với việc đối chiếu sơ đồ mạch điện của các dòng xe cụ thể; rèn luyện khả năng tư duy logic khi đối chiếu hiện tượng rung động nhẹ ở bàn đạp phanh (do bơm dầu hồi áp) với chu kỳ đóng mở của các van điện từ.

Điểm nổi bật và cập nhật

  • Lược sử phát triển công nghệ: Giáo trình trình bày rõ tiến trình phát triển từ hệ thống ABS sơ khai trên máy bay (1960), ứng dụng trên ô tô (1969), hệ thống ABS 1 kênh cho hai bánh sau của Toyota (1971), giai đoạn chuyển đổi từ mạch điều khiển tương tự (analog) sang kỹ thuật vi xử lý kỹ thuật số (digital microprocessors) vào thập niên 1980, đến các thuật toán tối ưu hóa và điều khiển mờ hiện đại.
  • Tích hợp các hệ thống an toàn chủ động mở rộng: Tài liệu không dừng lại ở cấu trúc ABS truyền thống mà phân tích sâu các công nghệ an toàn liên quan mật thiết:
    • EBD (Electronic Brake force Distribution): Tự động điều chỉnh phân phối lực phanh cầu trước/cầu sau và giữa các bánh xe bên trong/bên ngoài khi phanh lúc quay vòng dựa trên sự dịch chuyển tải trọng.
    • BAS (Brake Assist System): Nhận biết trạng thái phanh khẩn cấp qua cảm biến áp suất/hành trình bàn đạp để kích hoạt van chuyển mạch và bơm trợ lực, tạo lực phanh cực đại tức thời.
    • TRC (Traction Control): Kiểm soát lực kéo khi tăng tốc trên đường trơn thông qua điều khiển bướm ga/cắt nhiên liệu kết hợp phanh bánh xe chủ động.
    • VSC (Vehicle Stability Control) / ESP: Ổn định hướng chuyển động của xe bằng cách xử lý tín hiệu từ cảm biến góc xoay vô lăng (SS1, SS2, SS3 quang học) và cảm biến độ lệch xe (con quay rung áp điện Coriolis), tự động phanh các bánh xe độc lập để chống hiện tượng quay vòng thiếu (understeer) hoặc quay vòng thừa (oversteer).
  • Tính gắn kết với thực tế sửa chữa công nghiệp: Giáo trình cung cấp dữ liệu thực tế về phương pháp kiểm tra giắc chẩn đoán DLC3, cấu tạo bộ trợ lực phanh thủy lực tích năng nạp trước sử dụng van điện từ tuyến tính, cùng các cảnh báo an toàn kỹ thuật khi tháo lắp đường ống áp suất cao.

Đối tượng sử dụng giáo trình

  • Học viên, sinh viên: Phục vụ trực tiếp cho sinh viên trình độ Cao đẳng và học viên trình độ Trung cấp chuyên ngành Công nghệ ô tô đang theo học mô đun MĐ 36.
  • Điều kiện tiên quyết: Người học cần hoàn thành khối kiến thức về cơ học ô tô, kỹ thuật điện - điện tử ô tô cơ bản, kết cấu khung gầm và hệ thống phanh thủy lực thông thường (các môn học/mô đun từ MH 07 đến MH 17 và MĐ 18 đến MĐ 35).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực để biên soạn giáo án lý thuyết, lập phiếu hướng dẫn thực hành kỹ năng nghề và xây dựng tiêu chí kiểm tra, đánh giá theo chuẩn đầu ra của Tổng cục Dạy nghề.
  • Kỹ thuật viên, thợ sửa chữa ô tô: Là tài liệu tra cứu kỹ thuật về cấu tạo cảm biến, sơ đồ mạch thủy lực 3 vị trí, quy trình tra cứu mã lỗi DTC và phương pháp kiểm tra cụm chấp hành trên các dòng xe có trang bị hệ thống an toàn điện tử.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học viên trình độ Cao đẳng và Trung cấp nghề Công nghệ ô tô; đồng thời là tài liệu tham khảo cho giảng viên chuyên ngành và kỹ thuật viên bảo dưỡng, sửa chữa ô tô tại các xưởng dịch vụ.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần hoàn thành các môn học và mô đun tiên quyết từ MH 07 đến MH 17 và từ MĐ 18 đến MĐ 35, bao gồm kiến thức cơ sở về điện - điện tử ô tô, thủy lực phanh cơ bản, hệ thống truyền lực và an toàn xưởng.

3. Điểm khác biệt của giáo trình này so với các tài liệu phanh truyền thống là gì?

Giáo trình tập trung chuyên sâu vào cơ cấu điều khiển điện tử của hệ thống an toàn chủ động (ABS, EBD, BAS, TRC, VSC), phân tích nguyên lý điều khiển van điện 3 vị trí bằng dòng điện (0A, 2A, 5A), cảm biến quang học/áp điện và quy trình chẩn đoán mã lỗi điện tử thay vì chỉ dừng lại ở hệ thống phanh cơ - thủy lực thông thường.

4. Làm sao để tự học và nắm vững kiến thức giáo trình hiệu quả?

Cần kết hợp đọc kỹ lý thuyết điều khiển vòng lặp kín ở Bài 1, đối chiếu với các bảng mô tả trạng thái van/mô tơ bơm, sau đó liên hệ với quy trình tháo lắp ở Bài 2, quy trình đọc/xóa mã DTC ở Bài 3 và thực hành sửa chữa mạch thủy lực ở Bài 4 trên mô hình thực tế.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm danh mục Tài liệu tham khảo (trang 141), đồng thời yêu cầu người học đối chiếu với Sách hướng dẫn sửa chữa (Workshop Manual) của các hãng xe để tra cứu bảng mã chẩn đoán hư hỏng (DTC) và thông số mạch điện chi tiết.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống phanh ABS (MĐ 36) cung cấp đầy đủ cơ sở khoa học kỹ thuật và quy trình thực hành chuẩn xác về hệ thống phanh điều khiển điện tử trên ô tô hiện đại. Lộ trình học tập được thiết kế mạch lạc: làm chủ lý thuyết cấu tạo và nguyên lý điều khiển (Bài 1) $\rightarrow$ thực hiện quy trình tháo lắp cơ khí chính xác (Bài 2) $\rightarrow$ chẩn đoán mã lỗi điện tử và tín hiệu cảm biến (Bài 3) $\rightarrow$ tiến hành bảo dưỡng, sửa chữa mạch thủy lực và xóa mã lỗi (Bài 4). Để hoàn thiện năng lực nghề nghiệp, người học cần kết hợp nghiên cứu giáo trình với việc tra cứu sổ tay kỹ thuật của các dòng xe thực tế và rèn luyện kỹ năng trên máy chẩn đoán chuyên dụng.
