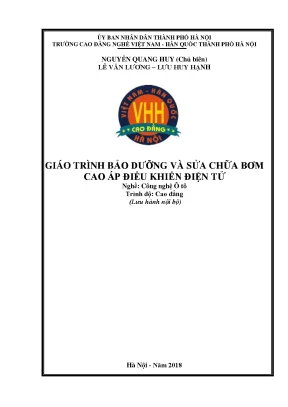

ỦY BAN NHÂN DÂN THÀNH PHỐ HÀ NỘI TRƯỜNG CAO ĐẲNG NGHỀ VIỆT NAM - HÀN QUỐC THÀNH PHỐ HÀ NỘI NGUYỄN QUANG HUY (Chủ biên) LÊ VĂN LƯƠNG – LƯU HUY HẠNH GIÁO TRÌNH BẢO DƯỠNG VÀ SỬA CHỮA BƠM CAO ÁP ĐIỀU KHIỂN ĐIỆN TỬ Nghề: Công nghệ Ô tô Trình độ: Cao đẳng (Lưu hành nội bộ) Hà Nội - Năm 2018 TUYÊN BỐ BẢN QUYỀN Tài liệu này chỉ được phép phổ biến nội bộ trong trường không được phép phổ biến rộng rãi ngoài trường, mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo nghề và tham khảo. 1 LỜI GIỚI THIỆU Hệ thống điều khiển động cơ Diesel bằng điện tử trong một thời gian dài chậm phát triển so với động cơ xăng. Sở dĩ như vậy là vì bản thân động cơ Diesel thải ra ít chất độc hơn nên áp lực về vấn đề môi trường lên các nhà sản xuất ô tô không lớn.
Hơn nữa, do độ êm dịu không cao nên Diesel ít được sử dụng trên xe du lịch. Trong thời gian đầu, các hãng chủ yếu sử dụng hệ thống điều khiển bơm cao áp bằng điện trong các hệ thống EDC (Electronic Diesel Control). Hệ thống EDC vẫn sử dụng bơm cao áp kiểu cũ nhưng có thêm một số cảm biến và cơ cấu chấp hành, chủ yếu để chống ô nhiễm và điều tốc bằng điện tử. Trong những năm gần đây, hệ thống điều khiển mới – hệ thống Common rail với việc điều khiển kim phun bằng điện đã được phát triển và ứng dụng rộng rãi.
Với mong muốn đó giáo trình được biên soạn, nội dung giáo trình bao gồm bốn bài: Bài 1. Khái quát hệ thống phun nhiên liệu điều khiển điện tử. Hệ thống phun nhiên liệu điều khiển điện tử dùng bơm cao áp VE. Hệ thống phun nhiên liệu điều khiển điện tử dùng ống phân phối.
Hệ thống điều khiển điện tử Bài 5. Quy trình kiểm tra chẩn đoán hệ thống phun nhiên liệu điều khiển điện tử. Kiến thức trong giáo trình được biên soạn theo chương trình dạy nghề được Tổng cục Dạy nghề phê duyệt, sắp xếp logic từ nhiệm vụ, cấu tạo, nguyên lý hoạt động của hệ thống phun nhiên liệu điều khiển điện tử đến cách phân tích các hư hỏng, phương pháp kiểm tra và quy trình thực hành sửa chữa. Do đó người đọc có thể hiểu một cách dễ dàng.
Xin chân trọng cảm ơn Tổng cục Dạy nghề, khoa Động lực trường Cao đẳng nghề Cơ khí Nông nghiệp cũng như sự giúp đỡ quý báu của đồng nghiệp đã giúp tác giả hoàn thành giáo trình này. Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn. Hà Nội, ngày…. năm 2018 2 MỤC LỤC LỜI GIỚI THIỆU.
3 CHƯƠNG TRÌNH MÔ ĐUN. Khái quát hệ thống phun nhiên liệu điều khiển điện tử .1 Khái quát chung.3 Nhận dạng các bộ phận và chi tiết của hệ thống phun nhiên liệu điều khiển điện tử. Hệ thống nhiên liệu điều khiển điện tử dùng bơm cao áp ve .1 Khái quát hệ thống nhiên liệu diesel ve-edc.2 Cấu tạo và nguyên tắc hoạt động của bơm cao áp ve-edc.3 Cấu tạo và hoạt động của vòi phun.4 bảo dưỡng – sửa chữa hệ thống nhiên liệu dùng bơm cao áp ve. Hệ thống phun nhiên liệu điều khiển điện tử dùng ống phân phối .1 hoạt động và các chức năng .2 Đặc tính phun.3 Chức năng chống ô nhiễm.4 Hệ thống nhiện liệu dùng ống phân phối.
Tháo, kiểm tra, bảo dưỡng, lắp các bộ phận hệ thống phun nhiên liệu điều khiển điện tử. Hệ thống điều khiển điện tử .1 Công dụng, cấu tạo và nguyên lý hoạt động của các bộ phận trong hệ thống điều khiển điện tử. Các chức năng được điều khiển bởi ecu. Các thiết bị khác.4 Tháo, kiểm tra, bảo dưỡng và lắp các bộ phận của hệ thống điều khiển điện tử.5 Cảm biến lưu lượng khí nạp (AFS: Air Flow Sensor).
Quy trình kiểm tra chẩn đoán hệ thống phun nhiên liệu điều khiển điện tử .1 Xử lý sự cố bằng mã chẩn đoán sự cố.2 Chẩn đoán và sửa lỗi crdi.3 Kiểm tra mã chẩn đoán bằng máy cầm tay. 152 3 CHƯƠNG TRÌNH MÔ ĐUN Tên mô đun: BẢO DƯỠNG VÀ SỬA CHỮA BƠM CAO ÁP ĐIỀU KHIỂN ĐIỆN TỬ Mã số mô đun: MĐ 27 Thời gian mô đun: 60 giờ; (Lý thuyết:15 giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 43giờ; Kiểm tra: 2 giờ) I. VỊ TRÍ, TÍNH CHẤT CỦA MÔ ĐUN : - Vị trí: mô đun được bố trí dạy sau các môn học/ mô đun sau: MĐ 20, MĐ 21, MĐ 22, MĐ 23, MĐ 24, MĐ 25, MĐ 26, MĐ 27, MĐ 28, MĐ 29, MĐ 30, MĐ 31, MĐ 32, MĐ 33, MĐ 34, MĐ 35, MĐ 36 - Tính chất: là mô đun chuyên môn nghề. MỤC TIÊU MÔ ĐUN: - Kiến thức: + Trình bày được yêu cầu, nhiê ̣m vu ̣ và phân loa ̣i bơm cao áp điều khiể n bằ ng điện tử.
+ Mô tả được cấu ta ̣o và trình bày được hoa ̣t động của bơm cao áp VE điều khiể n bằ ng điện tử. + Vẽ được sơ đồ cấu tạo và nêu được nguyên tắc hoạt đô ̣ng của hệ thống phun nhiên liệu điều khiể n bằ ng điện tử. + Mô tả được hiện tượng, nguyên nhân hư hỏng, phương pháp kiểm tra, chẩn đoán và bảo dưỡng, sửa chữa hư hỏng của hệ thống phun nhiên liệu điều khiể n bằ ng điện tử. - Kỹ năng: + Sử du ̣ng được các thiế t bi,̣ du ̣ng cu ̣ đảm bảo an toàn trong sửa chữa, bảo dưỡng bơm cao áp điều khiể n bằng điện tử.
+ Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô - Năng lực tự chủ và trách nhiệm: + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. NỘI DUNG MÔ ĐUN: Thời gian Thực hành, Số thí Tên các bài trong mô đun Tổng Lý Kiểm TT nghiệm số thuyết tra* , thảo luận, bài tập Khái quát hệ thống phun nhiên liệu 1 4 1 3 điều khiển điện tử Hệ thống phun nhiên liệu điều 2 13 4 8 1 khiển điện tử dùng bơm cao áp VE Hệ thống phun nhiên liệu điều khiển 3 12,5 3,5 9 điện tử dùng ống phân phối 4 Hệ thống điều khiển điện tử 10 4 6 Quy trình kiểm tra chẩn đoán hệ thống 5 20,5 2,5 17 1 phun nhiên liệu điều khiển điện tử Cộng 60 15 42 3 5 Bài 1. Khái quát hệ thống phun nhiên liệu điều khiển điện tử Giới thiệu Hệ thống điều khiển động cơ Diesel bằng điện tử là một hệ thống nhiên liệu trên động cơ Diesel trong một thời gian dài chậm phát triển so với động cơ xăng. Sở dĩ như vậy là vì bản thân động cơ Diesel thải ra ít chất độc hơn nên áp lực về vấn đề môi trường lên các nhà sản xuất ô tô không lớn.
Hơn nữa, do độ êm dịu không cao nên Diesel ít được sử dụng trên xe du lịch. Trong thời gian đầu, các hãng chủ yếu sử dụng hệ thống điều khiển bơm cao áp bằng điện trong các hệ thống EDC (Electronic Diesel Control). Hệ thống EDC vẫn sử dụng bơm cao áp kiểu cũ nhưng có thêm một số cảm biến và cơ cấu chấp hành, chủ yếu để chống ô nhiễm và điều tốc bằng điện tử. Trong những năm gần đây, hệ thống điều khiển mới, hệ thống Common rail với việc điều khiển kim phun bằng điện đã được phát triển và ứng dụng rộng rãi.
Mục tiêu - Trình bày khái quát và phân loại được hệ thống phun nhiên liệu điều khiển điện tử. - Giải thích được cấu tạo, nguyên lý hoạt động hệ phun nhiên liệu điều khiển điện tử. - Nhận dạng đúng các bộ phận và chi tiết của hệ thống phun nhiên liệu điều khiển điện tử. - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô.
- Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nội dung chính: 1.1 Khái quát chung.1 Efi diesel là gì? (electronic fuel injection diesel). ECU (Electronic Control Unit) phát hiện các tình trạng hoạt động của động cơ dựa vào các tín hiệu từ các cảm biến khác nhau. Căn cứ vào thông tin này, ECU sẽ điều khiển lượng phun nhiên liệu và thời điểm phun để đạt đến một mức tối ưu bằng cách dẫn động các bộ chấp hành.
Hệ thống EFI Diesel điều khiển lượng phun nhiên liệu và thời điểm phun bằng điện tử để đạt đến một mức tối ưu. Làm như vậy, sẽ đạt được các ích lợi sau đây: - Công suất của động cơ cao - Mức tiêu thụ nhiên liệu thấp 6 - Các khí thải thấp - Tiếng ồn thấp Hình 1. Mô tả hoạt động của hệ thống efi diesel. - Giảm lượng xả khói đen và trắng - Tăng khả năng khởi động 1.2 Sơ lược về hệ thống.
Hệ thống điều khiển động cơ Diesel bằng điện tử là một hệ thống nhiên liệu trên động cơ Diesel trong một thời gian dài chậm phát triển so với động cơ xăng. Sở dĩ như vậy là vì bản thân động cơ Diesel thải ra ít chất độc hơn nên áp lực về vấn đề môi trường lên các nhà sản xuất ô tô không lớn. Hơn nữa, do độ êm dịu không cao nên Diesel ít được sử dụng trên xe du lịch. Trong thời gian đầu, các hãng chủ yếu sử dụng hệ thống điều khiển bơm cao áp bằng điện trong các hệ thống EDC (Electronic Diesel Control).
Hệ thống EDC vẫn sử dụng bơm cao áp kiểu cũ nhưng có thêm một số cảm biến và cơ cấu chấp hành, chủ yếu để chống ô nhiễm và điều tốc bằng điện tử. Trong những năm gần đây, hệ thống điều khiển 7 mới, hệ thống Common rail với việc điều khiển kim phun bằng điện đã được phát triển và ứng dụng rộng rãi.3 Lĩnh vực áp dụng. Thế hệ bơm cao áp thẳng hàng đầu tiên được giới thiệu vào năm 1927 đã đánh dấu sự khởi đầu của hệ thống nhiên liệu Diesel của hãng Bosch. Lĩnh vực áp dụng chính của các loại bơm thẳng hàng là: trong các loại xe thương mại sử dụng dầu Diesel, máy tĩnh tại, xe lửa, và tàu thuỷ.
Áp suất phun đạt đến khoảng 1350 bar và có thể sinh ra công suất khoảng 160 kW mỗi xylanh.
