GIÁO TRÌNH KỸ THUẬT Ô TÔ – CHƯƠNG 5: HỆ THỐNG PHANH ĐIỀU KHIỂN ĐIỆN TỬ

Tổng quan về giáo trình

Chương 5: "Hệ thống phanh điều khiển điện tử" là học phần chuyên ngành nòng cốt thuộc chương trình đào tạo kỹ sư Kỹ thuật Ô tô, Công nghệ Cơ khí Động lực và Điện tử Ô tô tại các cơ sở giáo dục đại học. Tài liệu này đóng vai trò cầu nối giữa lý thuyết động lực học chuyển động ô tô và kỹ thuật điều khiển tự động ứng dụng trên khung gầm hiện đại.

Về chuẩn đầu ra (learning outcomes), giáo trình trang bị cho người học hệ thống kiến thức toàn diện về:

  • Động lực học quá trình phanh và cơ chế bám giữa bánh xe với mặt đường.
  • Nguyên lý hoạt động, cấu tạo cơ điện tử của hệ thống chống bó cứng bánh xe khi phanh (Anti-lock Braking System - ABS).
  • Thuật toán logic điều khiển áp suất dầu phanh và các chu trình xử lý tín hiệu của khối điều khiển điện tử (ECU).
  • Cấu trúc tích hợp giữa ABS với các hệ thống an toàn chủ động mở rộng như: Phân phối lực phanh điện tử (EBD), Hỗ trợ phanh khẩn cấp (BAS), và Kiểm soát lực kéo (Traction Control - TRC/ASR).

Giáo trình sử dụng phương pháp tiếp cận kỹ thuật giải tích kết hợp mô tả kết cấu phần cứng thực tế. Nội dung bắt đầu từ các phương trình động lực học tiếp xúc lốp - mặt đường, chuyển sang phân tích mạch thủy lực, cấu tạo cảm biến, sơ đồ khối vi xử lý, và kết thúc bằng việc giải trình sơ đồ mạch điện nguyên lý của các dòng xe thương mại.

Điểm đặc sắc của tài liệu là tính thực chứng kỹ thuật cao: mọi mô hình toán học và giải thuật đều được minh họa bằng thông số vận hành thực tế, sơ đồ mạch điện của các dòng xe cụ thể (như Toyota Celica) và các tiêu chuẩn thiết kế từ các nhà sản xuất linh kiện ô tô hàng đầu thế giới (BOSCH, AISIN, DENSO, BENDIX).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giảng dạy trong tài liệu được cấu trúc theo tiến trình logic từ đại cương, cơ sở lý thuyết đến cấu tạo chi tiết và tích hợp hệ thống:

Chương 5: Hệ thống phanh điều khiển điện tử

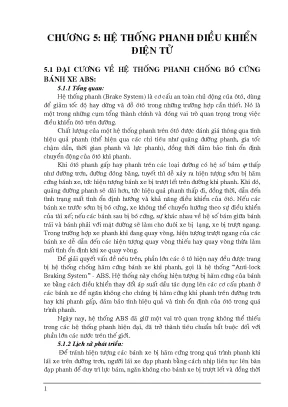

  • Mục 5.1 - Tổng quan và Lịch sử phát triển: Định nghĩa hệ thống phanh như một cơ cấu an toàn chủ động nhằm giảm tốc độ, dừng và đỗ xe. Trình bày các chỉ tiêu đánh giá chất lượng phanh: quãng đường phanh, gia tốc chậm dần, thời gian phanh, lực phanh và tính ổn định chuyển động. Phân tích nguyên nhân mất ổn định lái khi bánh trước bị hãm cứng (mất khả năng chuyển hướng) hoặc bánh sau bị hãm cứng (đuôi xe bị lạng, trượt ngang). Tóm lược các mốc lịch sử: ABS trên máy bay thương mại (1949), ứng dụng vi mạch điện tử (1969), Toyota trang bị ABS 1 kênh cho hai bánh sau (1971), và bước nhảy vọt khi chuyển từ mạch tương tự (analog) sang vi xử lý kỹ thuật số (digital microprocessors) vào thập niên 1980.
  • Mục 5.2 & 5.3 - Phân loại và Phương án bố trí sơ đồ điều khiển: Trình bày 2 phương pháp điều khiển theo ngưỡng trượt: Ngưỡng trượt thấp (Slow mode / Select-low) ưu tiên tính ổn định hướng; Ngưỡng trượt cao (High mode / Select-high) ưu tiên quãng đường phanh ngắn. Phân tích cấu hình 1, 2, 3, 4 kênh điều khiển kết hợp với 6 phương án bố trí đường truyền thủy lực (mạch thường hoặc mạch chéo). Đánh giá sự xuất hiện mô-men xoay xe (Yaw moment) và hiện tượng quay vòng thiếu/thừa khi phanh trong lúc quay vòng.
  • Mục 5.4 - Cấu trúc và Cơ sở động lực học trượt: Thiết lập công thức tính hệ số trượt bánh xe: $$\lambda = \frac{v_{\text{xe}} - v_{\text{bánh}}}{v_{\text{xe}}} \times 100%$$ Khảo sát đường đặc tính trượt mô tả mối quan hệ giữa hệ số bám dọc $\mu_x$ và hệ số bám ngang $\mu_y$ theo độ trượt $\lambda$. Xác định vùng ổn định ($a$) với $\lambda \le \lambda_0$ ($10% - 30%$) và vùng không ổn định ($b$) khi $\lambda \to 100%$ (lốp trượt lết hoàn toàn, $\mu_x$ giảm $20% - 60%$, $\mu_y$ tiệm cận $0$). Phân tích sự dịch chuyển vùng điều khiển tối ưu theo từng loại lốp (lốp bố tròn Radial-ply, lốp bố chéo Bias-ply) và góc trượt bánh xe ($\alpha = 2^\circ, 10^\circ$).
  • Mục 5.5 - Quá trình và Thuật toán điều khiển: Mô tả chu trình điều khiển kín (Closed-loop control) với tần số làm việc $4 - 10\text{ Hz}$. Phân tích các pha chuyển đổi trạng thái: Giảm áp (Decay), Giữ áp (Hold), Tăng áp chậm/nhanh (Slow/Fast build). Xác định các tín hiệu điều khiển logic: gia tốc chậm dần $(-a)$, gia tốc tăng dần $(+a)$, tốc độ chuẩn của bánh xe ($v_{\text{Ref}}$) và vận tốc ngưỡng trượt ($\lambda_1$). Trình bày nguyên lý thuật toán làm trễ mô-men xoay xe (Yaw-moment buildup delay) khi xe phanh trên đường có hệ số bám không đều ($\mu$-split).
  • Mục 5.6 - Cấu tạo chi tiết các bộ phận: Khảo sát nguyên lý làm việc của cảm biến tốc độ điện từ (nam châm vĩnh cửu, cuộn dây, rô-to răng, khe hở từ $\approx 1\text{ mm}$, biên độ điện áp AC dao động từ $<100\text{ mV}$ đến $>100\text{ V}$) và cảm biến giảm tốc quang học 2 cặp LED - Phototransistor (cảm biến "G"). Phân tích 4 khối chức năng của ECU: Khối xử lý tín hiệu, Khối logic điều khiển, Khối an toàn (ngắt hệ thống khi điện áp ắc quy $< 9 - 10\text{ V}$, kiểm tra chu trình BITE ở dải tốc độ $5 - 8\text{ km/h}$), và Khối chẩn đoán - lưu mã lỗi. Phân tích bộ chấp hành thủy lực sử dụng van điện từ 3 vị trí (dòng điều khiển 0A: tăng áp, 2A: giữ áp, 5A: giảm áp) hoặc cụm 8 van điện từ 2 vị trí (điều khiển điện áp 12V), kết hợp bơm dầu piston cam lệch tâm và bình tích áp. Khảo sát sơ đồ mạch điện chi tiết trên xe Toyota Celica.
  • Mục 5.7 - Các hệ thống tích hợp mở rộng: Phân tích nguyên lý làm việc của hệ thống EBD (thay thế van điều hòa lực phanh cơ khí bằng van điện tử), hệ thống BAS (nhận biết phanh gấp qua cảm biến áp suất dầu hoặc cảm biến gia tốc cần đẩy trợ lực chân không để kích hoạt bơm cấp áp suất tối đa), và hệ thống TRC/ASR (chống trượt quay bánh xe chủ động khi khởi hành/tăng tốc thông qua việc điều khiển mô-tơ bước đóng bướm ga phụ và phanh bánh xe chủ động bằng bộ chấp hành thủy lực chứa bình tích năng khí $N_2$ cao áp).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng kiến thức dựa trên ba trụ cột lý thuyết:

  1. Lý thuyết tiếp xúc và động lực học ma sát: Mô hình hóa toán học sự biến thiên của phản lực tiếp tuyến $P_{\varphi} = Z_b \cdot \mu_x$ và phản lực ngang theo hệ số trượt $\lambda$. Xác lập cơ sở duy trì độ trượt bánh xe quanh điểm cực đại $\lambda_0$ để đạt hiệu quả phanh cao nhất và ổn định hướng lái.
  2. Kỹ thuật điều khiển phản hồi vòng kín (Feedback Control): Cơ chế thu thập dữ liệu vận tốc góc, lấy đạo hàm xác định gia tốc, so sánh với các ngưỡng giới hạn $(-a, +a, \lambda_1)$ và phát tín hiệu điều khiển cơ cấu chấp hành thủy lực theo chu trình kín thời gian thực.
  3. Kỹ thuật chẩn đoán và an toàn hệ thống (Fail-safe Architecture): Nguyên lý tự giám sát liên tục thông qua chu trình kiểm tra BITE (Built In Test Equipment), mạch giám sát ngưỡng điện áp nguồn nuôi và thuật toán chuyển đổi sang chế độ phanh cơ khí truyền thống khi phát hiện lỗi phần cứng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Năng lực đọc, phân tích sơ đồ nguyên lý mạch thủy lực ô tô; giải mã sơ đồ đấu dây hệ thống điều khiển điện tử; đo kiểm các thông số vật lý (khe hở từ cảm biến, biên độ xung điện áp xoay chiều, điện áp điều khiển van solenoid).
  • Kỹ năng phân tích và tính toán: Khả năng tính toán độ trượt, phân tích đồ thị đặc tính trượt, tính toán phân phối tải trọng cầu trước/cầu sau khi phanh, và xác định mô-men xoay xe khi phanh trên đường có hệ số bám không đối xứng.
  • Năng lực thực hành ứng dụng: Khả năng thực hiện quy trình kiểm tra mã chẩn đoán hư hỏng (DTC) qua giắc kiểm tra (TDCL, DLC), kiểm tra cảm biến tốc độ, kiểm tra hoạt động của rơ-le motor/rơ-le van điện, và thực hiện quy trình xóa mã lỗi chuẩn hóa.

Phương pháp giảng dạy và học tập

TIẾN TRÌNH SƯ PHẠM VÀ ĐÁNH GIÁ

Giáo trình được thiết kế nhằm phục vụ phương pháp giảng dạy kết hợp giữa thuyết giảng lý thuyết chuyên sâu và thực hành phân tích sơ đồ kỹ thuật.

  • Phương pháp sư phạm: Giảng viên sử dụng đồ thị đặc tính trượt (Hình 5.7), sơ đồ khối chức năng (Hình 5.17) và các giản đồ trạng thái không gian (Hình 5.11, Hình 5.13) để giải thích quá trình biến thiên áp suất và gia tốc bánh xe qua 4 giai đoạn làm việc (A, B, C, D).
  • Phân tích tình huống kỹ thuật (Case studies):
    1. Nghiên cứu hiện tượng $\mu$-split: Phân tích sự chênh lệch lực phanh khi bánh trái lăn trên đường nhựa khô ($\mu_x = 0.8$) và bánh phải lăn trên đường đóng băng ($\mu_x = 0.3$), từ đó giải thích cơ chế làm trễ mô-men xoay xe quanh trục đứng (Yaw-moment buildup delay).
    2. So sánh 6 phương án bố trí mạch điều khiển: Đánh giá sự đánh đổi kỹ thuật giữa phương án 4 kênh điều khiển độc lập (hiệu quả phanh cao nhất nhưng đòi hỏi cảm biến gia tốc ngang) với các phương án 2 kênh/3 kênh điều khiển theo ngưỡng trượt thấp (tính ổn định cao nhưng quãng đường phanh dài hơn).
    3. Tích hợp đa hệ thống trên xe 4WD: Khảo sát vai trò của cảm biến giảm tốc "G" trong việc giải quyết hiện tượng liên kết động học giữa các bánh xe qua hệ thống truyền lực.
  • Bài tập và thực hành xưởng: Sinh viên thực hiện các bài tập tính toán độ trượt dựa trên vận tốc xe và vận tốc bánh xe; tính toán chu kỳ đóng mở van điện từ tương ứng với tần số $4 - 10\text{ Hz}$; thực hành tháo lắp, kiểm tra khe hở không khí đầu cảm biến tốc độ ($\approx 1\text{ mm}$); đo kiểm dạng sóng điện áp xoay chiều của cảm biến bằng dao động ký (Oscilloscope); đo dòng điện cấp cho van điện từ 3 vị trí ($0\text{A} - 2\text{A} - 5\text{A}$).
  • Phương pháp đánh giá: Đánh giá đa thành phần bao gồm: bài tập lớn phân tích giải thuật điều khiển; kiểm tra trắc nghiệm/tự luận về sơ đồ mạch thủy lực và nguyên lý cảm biến; thi thực hành chẩn đoán lỗi hệ thống ABS trên mô hình tĩnh hoặc xe thực hành thông qua cổng chẩn đoán (TDCL/Check connector).
  • Hướng dẫn tự học: Sinh viên cần nghiên cứu độc lập sự tương quan giữa các đồ thị vận tốc ($v_F, v_{\text{Ref}}, v_R$), đồ thị gia tốc $(\pm a)$ và đồ thị áp suất phanh trong Hình 5.13 để nắm vững quy luật chuyển đổi giữa các pha Tăng áp, Giữ áp và Giảm áp của ECU.

Điểm nổi bật và cập nhật kỹ thuật

Tài liệu thể hiện rõ các bước chuyển dịch công nghệ trong ngành kỹ thuật ô tô từ các hệ thống điều khiển rời rạc sang các hệ thống tích hợp mạng điều khiển số:

  • Tiến trình hiện đại hóa phần cứng: Trình bày chi tiết lộ trình tiến hóa của ABS từ hệ thống cơ khí thô sơ trên máy bay thương mại năm 1949, bước ngoặt ứng dụng vi mạch bán dẫn (microchip) năm 1969, hệ thống 1 kênh 2 bánh sau của Toyota năm 1971, đến việc ứng dụng hoàn toàn bộ vi xử lý kỹ thuật số (digital microprocessors/microcontrollers) từ thập niên 1980 thay cho mạch tương tự (analog).
  • Tích hợp khối chấp hành và ECU: Ghi nhận xu hướng thiết kế module hóa hiện đại khi khối điều khiển điện tử ECU được gắn tích hợp trực tiếp thành một cụm duy nhất với bộ điều khiển thủy lực, giúp giảm thiểu độ dài đường dây dẫn, giảm suy hao tín hiệu và hạn chế sự cố mạch điện.
  • Cập nhật các giải thuật điều khiển tiên tiến: Giới thiệu sự phát triển của ngành điều khiển tự động hóa với các phương pháp toán học mới được ứng dụng vào ABS hiện đại như: điều khiển mờ (Fuzzy Logic Control), điều khiển thích nghi và tối ưu hóa thời gian thực.
  • Cấu trúc tích hợp đa hệ thống an toàn chủ động:
    • EBD (Electronic Brake-force Distribution): Loại bỏ hoàn toàn các cơ cấu cơ khí (van điều hòa lực phanh, van bù tải, van giảm tốc), sử dụng phần mềm ECU để phân phối áp suất dầu phanh đến từng bánh xe căn cứ vào tải trọng tĩnh, sự thay đổi tải trọng động khi phanh và khi quay vòng.
    • BAS (Brake Assist System): Bổ sung cảm biến áp suất dầu xy-lanh chính hoặc cảm biến gia tốc cần đẩy trong bầu trợ lực chân không nhằm nhận diện thao tác đạp phanh gấp, tự động kích hoạt bơm cao áp cung cấp lực phanh cực đại ngay cả khi tài xế không đạp đủ lực.
    • TRC/ASR (Traction Control System): Kiểm soát mô-men kéo khi khởi hành hoặc tăng tốc trên đường trơn trượt thông qua việc phối hợp giữa can thiệp đóng bướm ga phụ bằng mô-tơ bước và phanh chủ động từng bánh dẫn động nhờ bình tích năng nén khí Nitơ ($N_2$) áp suất cao.
    • ESP (Electronic Stability Program): Tích hợp kiểm soát tổng thể cả quá trình phanh, tăng tốc và quay vòng, can thiệp xử lý hiện tượng mất lái do quay vòng thiếu (understeer) hoặc quay vòng thừa (oversteer).
  • Liên kết tiêu chuẩn công nghiệp: Toàn bộ nội dung kết cấu và mạch điều khiển trong giáo trình được biên soạn dựa trên tài liệu kỹ thuật chuẩn của các tập đoàn sản xuất hệ thống an toàn ô tô hàng đầu: BOSCH, AISIN, DENSO, BENDIX.

Đối tượng sử dụng giáo trình

BẢN ĐỒ ĐỐI TƯỢNG VÀ ĐIỀU KIỆN TIÊN QUYẾT
  • Sinh viên đại học và học viên cao học: Giáo trình được thiết kế chuyên biệt cho sinh viên năm thứ 3 và năm thứ 4 thuộc các ngành: Kỹ thuật Ô tô, Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực, Cơ điện tử và Kỹ thuật Điều khiển Tự động Giao thông.
  • Kiến thức điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng:
    • Lý thuyết Ô tô: Động lực học quá trình phanh, mô hình tiếp xúc bánh xe, phân bố tải trọng tĩnh và động.
    • Kết cấu Ô tô: Nguyên lý và cấu tạo hệ thống phanh thủy lực, phanh khí nén, xy-lanh chính, trợ lực chân không, cơ cấu phanh đĩa và phanh guốc.
    • Kỹ thuật Điện - Điện tử Ô tô: Mạch bán dẫn, linh kiện quang điện tử (LED, phototransistor), nguyên lý cảm biến điện từ/Hall, vi xử lý và cấu trúc mạng giao tiếp điều khiển.
    • Lý thuyết Điều khiển Tự động: Hệ thống điều khiển phản hồi kín, phân tích đặc tính thời gian và tần số.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu giảng dạy chuẩn cho học phần Lý thuyết Hệ thống Điều khiển Khung gầm Ô tô; làm cơ sở xây dựng đề tài đồ án môn học Thiết kế/Tính toán hệ thống phanh điện tử; và biên soạn bài tập thực hành chẩn đoán xưởng.
  • Kỹ sư và kỹ thuật viên ngành ô tô: Làm tài liệu tra cứu kỹ thuật về thông số vận hành của cảm biến, sơ đồ nguyên lý mạch thủy lực của bộ chấp hành, sơ đồ chân tín hiệu ECU và quy trình xử lý lỗi hệ thống an toàn chủ động tại các trung tâm bảo dưỡng, sửa chữa ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình phù hợp cho sinh viên đại học năm 3 - 4 chuyên ngành Kỹ thuật Ô tô, học viên cao học ngành Cơ khí Động lực, giảng viên giảng dạy học phần Điện thân xe - Khung gầm, và kỹ sư chẩn đoán kỹ thuật ô tô cần tài liệu tra cứu chuyên sâu về hệ thống phanh điều khiển điện tử.

2. Cần trang bị kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần nắm vững kiến thức về Động lực học ô tô (ma sát tiếp xúc lốp - đường, phân bố lực phanh), Kết cấu khung gầm ô tô truyền thống (phanh dầu, phanh khí nén), Kỹ thuật điện tử cơ bản (linh kiện bán dẫn, mạch logic, vi xử lý) và Lý thuyết điều khiển tự động vòng lặp kín.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?

Tài liệu trình bày toàn diện và chi tiết cả 3 khía cạnh: Động lực học giải tích (đường đặc tính trượt, ảnh hưởng góc trượt, các phương án bố trí kênh), Thuật toán điều khiển vi xử lý (tốc độ chuẩn, ngưỡng trượt, kiểm tra an toàn BITE, làm trễ mô-men xoay xe), và Kết cấu phần cứng thực tế (bộ chấp hành van điện 2/3 vị trí, mạch điện Toyota Celica, hệ thống tích hợp EBD, BAS, TRC có bình tích năng khí $N_2$).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên bám sát tiến trình: Nghiên cứu đồ thị đặc tính trượt (Hình 5.7) để hiểu vùng ổn định $\lambda_0$; đối chiếu giản đồ thuật toán (Hình 5.12, 5.13) với bảng trạng thái van điện từ và bơm dầu (Bảng 5-1, 5-2, 5-3); sau đó phân tích sơ đồ đấu dây mạch điện tổng thể (Hình 5.24, 5.38) để hiểu cách thức ECU điều khiển rơ-le và các cơ cấu chấp hành.

5. Giáo trình có cung cấp sơ đồ mạch điện và tài liệu kỹ thuật thực tế không?

Có. Giáo trình trích xuất đầy đủ sơ đồ mạch điện chi tiết của hệ thống ABS trên xe Toyota Celica (Hình 5.24), sơ đồ mạch điện hệ thống tích hợp ABS + TRC (Hình 5.38), sơ đồ thủy lực bộ chấp hành ABS (Hình 5.26, 5.27, 5.32), cấu tạo cơ cấu chấp hành bướm ga phụ (Hình 5.40) và bộ chấp hành phanh TRC kèm bình tích năng (Hình 5.45).

Kết luận

Chương 5: "Hệ thống phanh điều khiển điện tử" cung cấp một hệ thống lý thuyết chuẩn xác và toàn diện về công nghệ an toàn chủ động trên xe cơ giới. Giá trị cốt lõi của tài liệu nằm ở việc liên kết chặt chẽ giữa các quy luật động lực học tiếp xúc bánh xe - mặt đường với giải thuật vi xử lý kỹ thuật số và kết cấu cơ điện tử thực tế.

Lộ trình học tập đề xuất:

  1. Nắm vững cơ sở động lực học quá trình trượt bánh xe ($\lambda$) và đường đặc tính bám $(\mu_x, \mu_y)$.
  2. Phân tích nguyên lý làm việc của các phần tử phần cứng: Cảm biến điện từ/quang học, Khối vi xử lý ECU, Cụm van điện từ và Bơm thủy lực.
  3. Làm chủ logic thuật toán điều khiển áp suất 3 trạng thái và chức năng làm trễ mô-men xoay xe.
  4. Nghiên cứu sâu sự tương tác tích hợp giữa ABS với các hệ thống EBD, BAS và TRC/ASR.

Để mở rộng kiến thức, người học nên kết hợp tra cứu các tài liệu kỹ thuật chuyên sâu (Technical Service Information) từ các nhà chế tạo hệ thống như BOSCH, AISIN, DENSO, BENDIX và thực hành đo kiểm trên các mô hình chẩn đoán khung gầm thực tế.
