Nghiên cứu hệ thống nhiên liệu động cơ D4BH trên xe Hyundai Porter H100

Phân tích hệ thống nhiên liệu động cơ D4BH trên xe Hyundai Porter H100. Tài liệu gồm sơ đồ, cấu tạo các bộ phận và quy trình chẩn đoán mã lỗi chi tiết.

• Tác giả: Xxx
• Người hướng dẫn: Thầy Xxx
• Chuyên ngành: Cơ khí Động lực
• Đề tài: Nghiên Cứu Hệ Thống Nhiên Liệu Động Cơ D4BH TCI-2.5 Lắp Trên Xe Hyundai Porter H100
• Loại tài liệu: Đồ án tốt nghiệp

Tóm tắt

I. Giới thiệu về Hệ thống Nhiên liệu D4BH Porter H100

Hệ thống nhiên liệu D4BH TCI-2.5 lắp trên xe Hyundai Porter H100 là một trong những công nghệ tiên tiến nhất trong lĩnh vực động cơ diesel hiện đại. Đây là động cơ diesel điện tử với hệ thống Common Rail (CR), được thiết kế để tối ưu hóa hiệu suất nhiên liệu và giảm khí thải. Động cơ D4BH có công suất đạt chuẩn cao với các thông số kỹ thuật vượt trội, phù hợp cho xe vận tải thương mại. Sự kết hợp giữa công nghệ điều khiển điện tử và cơ cấu phun nhiên liệu tiên tiến giúp xe Hyundai Porter H100 đạt hiệu quả tối đa trong quá trình vận hành. Việc hiểu rõ về hệ thống nhiên liệu D4BH là rất quan trọng để đảm bảo bảo trì và sửa chữa xe đúng cách.

1.1. Đặc điểm Kỹ thuật Động cơ D4BH

Động cơ D4BH TCI-2.5 được trang bị trên Hyundai Porter H100 với dung tích xilanh 2.5 lít, công suất mạnh mẽ và mô-men xoắn cao. Động cơ sử dụng hệ thống Common Rail với bơm cao áp PE điều khiển điện từ, đảm bảo áp suất ổn định. Công nghệ này cho phép phun nhiên liệu chính xác, giảm tiêu thụ nhiên liệu và các khí thải độc hại. Các thông số kỹ thuật của động cơ được tối ưu hóa để phù hợp với nhu cầu vận tải thương mại.

1.2. Ứng dụng trên Xe Hyundai Porter H100

Hyundai Porter H100 được trang bị động cơ D4BH để đáp ứng nhu cầu vận tải hàng hóa. Hệ thống nhiên liệu hiện đại giúp xe có khả năng tiêu thụ nhiên liệu thấp, giảm chi phí vận hành cho người sử dụng. Thiết kế động cơ đặc biệt phù hợp với các điều kiện đường xá Việt Nam, đảm bảo độ tin cậy cao và tuổi thọ động cơ dài.

II. Sơ đồ và Nguyên lí Làm việc Hệ thống Nhiên liệu

Sơ đồ hệ thống nhiên liệu D4BH bao gồm nhiều thành phần quan trọng làm việc theo quy trình liên tiếp. Hệ thống bắt đầu từ bình nhiên liệu, nhiên liệu được hút qua bộ lọc và đưa đến bơm cao áp thông qua bơm cấp thấp. Bơm cao áp trong hệ thống Common Rail có nhiệm vụ tạo áp suất cao để đẩy nhiên liệu vào ống phân phối (Rail). Từ đây, nhiên liệu được phân phối đến các vòi phun điều khiển bằng van điện từ tại thời điểm chính xác. Nguyên lí hoạt động dựa vào hệ thống điều khiển điện tử (ECU) nhận tín hiệu từ các cảm biến như cảm biến áp suất ống Rail (RPS), cảm biến vị trí trục khuỷa để điều chỉnh lượng phun và thời điểm phun tối ưu.

2.1. Thành phần chính của Hệ thống Nhiên liệu

Hệ thống nhiên liệu D4BH gồm các thành phần chính: bình nhiên liệu, bơm cấp thấp, bộ lọc nhiên liệu, bơm cao áp, ống phân phối Rail, vòi phun Common Rail, van điều chỉnh áp suất (FPRV), và các cảm biến. Mỗi thành phần có vai trò riêng biệt trong việc đảm bảo hệ thống hoạt động ổn định và hiệu quả.

2.2. Quy trình Phun Nhiên liệu

Quy trình phun trên động cơ D4BH được chia thành nhiều giai đoạn. Trước phun chính là phun tiền giai đoạn, phun chính và phun sau giai đoạn. ECU điều khiển mở van điện từ tại vòi phun theo thời gian chính xác. Điều này giúp tối ưu hóa quá trình cháy nhiên liệu, giảm khí thải và tăng hiệu suất động cơ.

III. Cơ cấu và Kết cấu các Bộ phận Chính

Bộ phận kết cấu của hệ thống nhiên liệu D4BH được thiết kế với độ chính xác cao và chất lượng vật liệu tốt. Bơm cao áp có cấu tạo phức tạp với những chi tiết máy chính xác, có khả năng tạo áp suất lên tới 200 MPa. Ống phân phối (Rail) được chế tạo từ thép bền cao, có khả năng chịu áp suất lớn. Vòi phun Common Rail là thành phần quan trọng nhất, có cấu tạo tinh xảo với van điều khiển điện từ chính xác. Mỗi vòi phun đều có mã hiệu chỉnh riêng biệt, giúp ECU điều chỉnh lượng phun chính xác từng vòi. Bộ lọc nhiên liệu được trang bị cảm biến để báo hiệu khi cần thay lọc, đảm bảo nhiên liệu sạch.

3.1. Cấu tạo Bơm cao áp và Ống phân phối

Bơm cao áp trong hệ thống Common Rail sử dụng cơ cấu điều ga điện từ để điều khiển lượng nhiên liệu hấp thụ. Ống phân phối (Rail) có thiết kế hình tròn chứa nhiên liệu ở áp suất cao, được nối trực tiếp với các vòi phun. Sự phối hợp chặt chẽ giữa bơm và Rail đảm bảo hệ thống hoạt động ổn định.

3.2. Vòi phun và Van điều khiển

Vòi phun Common Rail được trang bị van điều khiển điện từ nhạy cảm và đầu phun có nhiều lỗ nhỏ. Mỗi vòi phun có mã QR chứa thông tin hiệu chỉnh riêng. Van FPRV (Fuel Pressure Regulation Valve) lắp trên bơm cao áp, điều chỉnh áp suất nhiên liệu trong hệ thống để phù hợp với điều kiện vận hành.

IV. Quy trình Chẩn đoán và Kiểm tra Hệ thống Nhiên liệu

Chẩn đoán hệ thống nhiên liệu D4BH trên xe Hyundai Porter H100 cần sử dụng các thiết bị chẩn đoán hiện đại như máy G-scan 2. Quy trình chẩn đoán bắt đầu từ việc kiểm tra các mã lỗi DTC (Diagnostic Trouble Code) lưu trong ECU thông qua cổng DLC3 (Diagnostic Link Connector). Các triệu chứng hư hỏng phổ biến bao gồm: động cơ không nổ, công suất yếu, khó khởi động, tăng tiêu thụ nhiên liệu, hoặc khí thải vượt ngưỡng. Quy trình chẩn đoán cần kiểm tra các cảm biến như cảm biến áp suất ống Rail, cảm biến vị trí trục khuỷa, và các tín hiệu điều khiển bằng thiết bị đa năng. Ngoài ra, cần thực hiện các kiểm tra cơ cấu như tháo lắp bộ lọc nhiên liệu, bộ đo nhiên liệu, và hiệu chỉnh các mã vòi phun.

4.1. Các Triệu chứng Hư hỏng thường gặp

Các triệu chứng hư hỏng trên hệ thống nhiên liệu D4BH bao gồm: động cơ yếu, khó nổ máy, tăng tiêu thụ nhiên liệu, khí thải đen, hoặc ngừng hoạt động bất ngờ. Mã lỗi DTC sẽ được lưu trong ECU khi cảm biến phát hiện bất thường. Việc đọc mã lỗi giúp xác định vị trí hư hỏng chính xác.

4.2. Quy trình Tháo lắp và Hiệu chỉnh

Quy trình tháo lắp bộ lọc nhiên liệu và bộ đo nhiên liệu cần tuân thủ hướng dẫn kỹ thuật chặt chẽ. Hiệu chỉnh động cơ và thiết lập mã vòi phun sau khi thay thế cần sử dụng máy chẩn đoán để đảm bảo hệ thống hoạt động chính xác theo các thông số kỹ thuật.

Trích đoạn nội dung tài liệu

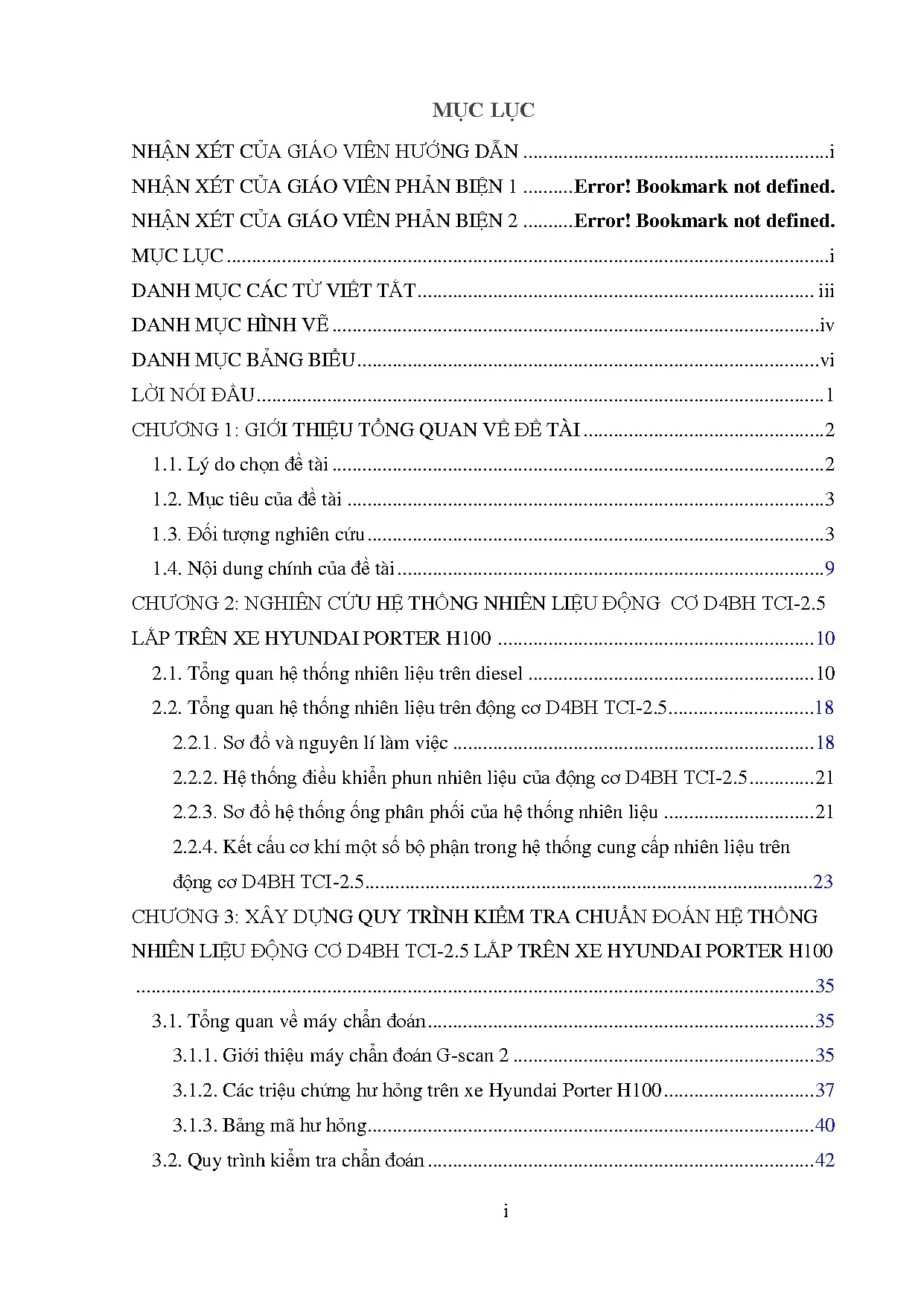

Chương 1: Giới thiệu tổng quan về đề tài. - Lý do chọn đề tài; - Mục tiêu của đề tài; - Đối tượng nghiên cứu; - Nội dung chính của đề tài; Chương 2: Nghiên cứu hệ thống nhiên liệu động cơ lắp trên xe Hyundai Porter H100 - Tổng quan về hệ thống diesel trên ô tô; - Một số hệ thống diesel; - Giới thiệu động cơ D4BH TCI-2.5 trên xe Hyundai Porter; - Hệ thống cung cấp nhiên liệu động cơ D4BH TCI-2.5 trên xe Hyundai Porter. Chương 3: Xây dựng quy trình kiểm tra chuẩn đoán hệ thống nhiên liệu động cơ lắp trên xe Hyundai Porter. - Kiến thức chung về hư hỏng,thông số sửa chữa hệ thống bộ phận; - Quy trình kiểm tra chẩn đoán; - Quy trình tháo lắp 1 số bộ phận trong hệ thống; - Hiệu chỉnh động cơ; 9 CHƯƠNG 2: NGHIÊN CỨU HỆ THỐNG NHIÊN LIỆU ĐỘNG CƠ D4BH TCI-2.5 LẮP TRÊN XE HYUNDAI PORTER H100 2.

Tổng quan hệ thống nhiên liệu trên diesel 2. Lịch sử hình thành Năm 1897, chiếc Diesel đầu tiên do Rudelf Diesel phát minh ra đời. Từ đó, động cơ Diesel đã trải qua rất nhiều thay đổi mang tính quyết định. Đặc biệt, trong vòng chục năm gần đây, động cơ Diesel ngày càng có nhiều ưu thế do tính tiết kiệm nhiên liệu nhờ vào tính cải thiện trong hệ thống nhiên liệu.

Những động cơ tĩnh tại đầu tiên do Rudelf Diesel chế tạo sử dụng máy nén khí để tạo áp suất cao phun nhiên liệu. Tuy nhiên, máy nén khí vừa nặng, vừa cồng kềnh lại rất tốn kém. Vì vậy, trước đây, động cơ Diesel chưa được lưu hành rộng rãi. Vào đầu thế kỷ 20, Robert Bosch đã phát minh ra bơm cao áp vào năm 1927 và sau đó bơm cao áp cho động cơ Diesel được sản xuất hàng loạt.

Năm 1936 bơm cao áp cho xe du lịch được sản xuất. Nhưng hệ thống bơm cao áp không đáp ứng được yêu cầu về độ rung động, tiếng ồn và lượng nhiên liệu tiêu thụ cũng như khí thải độc hại. Nguyên nhân: các hệ thống nhiên liệu này sử dụng hai thông số đó là tốc độ động cơ và tải trọng để quyết định áp suất phun. Điều này cũng đồng nghĩa với việc, khi ở trạng thái số vòng quay thấp thì áp suất phun giảm xuống nhanh chóng, kết quả là nhiên liệu bị phun rớt, làm suất hiện giọt nhiên liệu trong buồng cháy động cơ, sinh ra muội than.

Từ những năm thập niên 80-90, Bosch đã đi sâu vào nghiên cứu cải tiến về hệ thống nhiên liệu. Cùng với sự phát triển của ngành điện tử - điều khiển, hãng Bosch đã cho ra đời hệ thống nhiên liệu CommonRail (CR) vào năm 1997 và đã ứng dụng trên xe khách, hệ thống này có áp suất lớn nhất 1350 (bar). Hệ thống này ra đời và đã cải thiện được những nhược điểm của hệ thống nhiên liệu cũ. Nguyên nhân: Trong hệ thống này việc tạo áp suất và phun nhiên liệu là tách biệt nhau, một bơm cao áp riêng được lắp trên thân máy để tạo ra áp suất liên tục, áp suất này chuyển tới và được tích lại trong ống Rail và cung cấp tới các vòi phun theo thứ tự làm việc của các xylanh.

Do đó áp suất trong ống nhiên liệu chung Rail luôn ổn định. Vì vậy mà dù ở tốc độ thấp thì áp suất phun luôn ổn định nên tránh được hiện tượng phun rớt. Do áp suất phun không phụ thuộc vào tốc độ cũng như tải trọng nên thời điểm phun, áp suất phun và thời gian phun có thể lựa chọn trong một pham vi rộng và được điều khiển chính xác. Với các ưu điểm nổi trội này hệ thống nhiên liệu CR ngày nay đã được sử dụng không chỉ cho xe du lịch mà còn dùng cho động cơ xe tải, động cơ cỡ lớn (tàu hỏa, tàu thủy…).

Tình hình ứng dụng hệ thống nhiên liệu CR hiện nay tại Việt Nam và Trên thế giới a) Trên thế giới Vào năm 1991, chỉ mới 15% các loại xe mới đăng ký trong phía tây Âu là xe diesel. Hiện nay con số đã lên đến gần 50%. Sự gia tăng nhanh chóng này là do giá các loại xe rẻ hơn và tiêu thụ nhiên liệu thấp hơn. Ngày nay xe Diesel là loại xe thông dụng trên thế giới.

Chúng được trang bị loại động cơ hiện đại, công suất cao cùng với hệ thống phun nhiên liệu hiệu quả. Điều đó giúp chúng càng trở nên thân thiện với môi trường. Từ khi Bosch bán hệ thống CR trên thị trường năm 1997, nhiều nhà máy sản xuất ôtô lớn đã tiếp nhận hệ thống phun nhiên liệu cao áp vô cùng hiệu quả này. Tính đến thời điểm này hệ thống nhiên liệu CR đã trở lên phổ biến.

Đây là bằng chứng khẳng định rằng động cơ Diesel sử dụng hệ thống nhiên liệu Common Rail là một loại động cơ hiệu quả, và ngày càng được ứng dụng rộng rãi trên thế giới được thể hiện qua Bảng 2. Với yêu cầu ngày càng gay gắt về vấn đề môi trường, lượng nhiên liệu ngày càng thiếu, hệ thống nhiên liệu CR đáp ứng tốt vấn đề này chính vì vậy các nước trên thế giới không thể không lưu tâm tới loại động cơ sử dụng hệ thống nhiên liệu này.1: Các mốc thời gian phát triển của hệ thống nhiên liệu CR Thời Áp suất phun Sản phẩm dùng Đặc điểm gian lớn nhất đầu tiên Hệ thống CR đầu tiên trên thế giới cho Alfa Romeo and 1997 1350 (bar) ôtô khách Mercedes-Benz 1999 Hệ thống CR cho xe tải 1400 (bar) Renault (RVI). Thế hệ thứ 2 của CR ra đời cho xe 2001 khách tạo cho động cơ tiết kiệm hơn, 1600 (bar) Volvo and BMW sạch hơn, êm dịu hơn và mạnh mẽ hơn. Thế hệ thứ 2 của CR cho xe tải đưa ra 2002 khí thải thấp, cải thiện tiêu thụ nhiên 1600 (bar) MAN liệu và công xuất mạnh hơn Thế hệ thứ 3 của CR được dùng cho xe ô tô (Lợi thế: Giảm tới 20% khí thải 2003 phát ra ,tăng 5% công suất và giảm 3% 1600 (bar) Audi A8 suất tiêu hao nhiên liệu, giảm tới 3 dB(A) tiếng ồn) Thế hệ thứ 3 của CR được dùng cho xe 2015 2500 (bar) ô tô Thế hệ thứ 3 của CR được dùng cho xe 2018 2800 (bar) ô tô 11 b) Tại Việt Nam Cùng với sự phát triển của thế giới, ở Việt Nam hệ thống nhiên liệu CR cũng đã trở lên phổ biến hơn, không những được sử dụng nhiều trên xe du lịch, xe khách, tàu thủy, xe tải mà giờ trên xe con và một số lại xe sang nữa.

Nhu cầu đi lại và vận tải trong nước ngày một tăng kéo theo một loạt vấn đề cần phải quan tâm đó là vấn đề ô nhiễm môi trường, lượng nhiên liệu hóa thạch ngày càng khan hiếm, giá xăng dầu ngày một tăng và không được ổn định. Trong khi đó hệ thống nhiên liệu CR ra đời đã hơn 15 năm đáp ứng được nhiều yêu cầu về khí thải và tiết kiệm nhiên liệu, bởi vậy mà động cơ sử dụng hệ thống nhên liệu CR đang có su hướng phát triển rất mạnh ở thị trường Việt Nam, nhiều hãng xe lớn như TOYOTA, FORD, HONDA, MERCEDES-BENZ, HYUNDAI …đã trang bị loại động cơ có sử dụng hệ thống nhiên liệu này và đã cho ra thị trường. Một số hãng ô tô trong nước đã đưa hệ thống nhiên liệu này vào các loại xe như xe tải, xe du lịch như hãng ô tô TRƯỜNG HẢI, HINO, VOLVOR. Một số hãng xe chuyên dụng như xây dựng, giao thông như hãng DYNAPAC của Đức cũng trang bị hệ thống nhiên liệu này.

Tuy hệ thống nhiên liệu này giá thành có đắt xong lại đáp ứng được nhiều yêu cầu cấp thiết như tình hình hiện nay và trong một tương lai gần với một thị trường năng động và đang phát triển mạnh như Việt Nam thì hệ thống nhiên liệu này sẽ phát triển rất mạnh và nhanh chóng thay thế các hệ thống nhiên liệu dầu diesel kiểu cũ. Chức năng của hệ thống Commom Rail Điều khiển việc phun nhiên liệu đúng thời điểm, đúng lưu lượng, đúng áp suất, đảm bảo cho động cơ diesel không chỉ hoạt động êm dịu mà còn tiết kiệm nhiên liệu. Điều khiển vòng kín và vòng hở, không những giảm độ độc hại của khí thải và lượng nhiên liệu tiêu thụ mà còn làm tăng tính an toàn, sự thoải mái và tiện nghi. Ví dụ như hệ thống luân hồi khí thải (EGR – exhaustgas recircalation), điều khiển turbo tăng áp, điều khiển ga tự động và thiết bị chống trộm.

Ưu điểm và nhược điểm của hệ thống Common Rail a. Hệ thống Common Rail có những ưu điểm sau: Độ tin cậy cao Giảm thải ô nhiễm do khí xả (áp suất phun của Common Rail rất cao nên làm cải thiện được quá trình cháy mà thực tế làm giảm bớt lượng phát thải khói đen. Xa hơn nữa, nó làm giảm lượng phát thải ô nhiễm là nhờ giai đoạn phun sơ khởi và phun hỗn hợp). Tính kinh tế nhiên liệu (Common Rail có hệ thống phun được điều khiển bằng điện tử) 12 Công suất tăng (Với Common Rail, áp suất phun có thể cho nhiều bộ phận được chọn lựa tự do và độc lập với tình trạng làm việc của động cơ.

Ý nghĩa này Momen động cơ có thể được gia tăng trong vùng tốc độ thấp, một thực tế là nó thực hiện đóng góp chính làm gia tăng tính linh hoạt của ôtô dùng động cơ diesel). Giảm tiếng ồn động cơ (Hoạt động ở áp suất cao và quá trình phun được riêng lẻ của mỗi vòi phun trong hệ thống Common Rail. Việc cho phép phun sơ khởi và phun hỗn hợp này mà cả hai làm giảm đáng kể tiếng ồn động cơ) b. Hệ thống Common Rail có những nhược điểm sau: Thiết kế và chế tạo phức tạp đòi hỏi có ngành công nghệ cao Khó xác định và lắp đặt các chi tiết Common Rail trên động cơ cũ Bảo dưỡng và sửa chữa yêu cầu kỹ thuật cao Sử dụng nhiên liệu đúng tiêu chuẩn Giá thành cao 2.

Các dòng xe HYUNDAI Việt Nam sử dụng hệ thống Common Rail Các dòng xe Hyundai có mặt tại thị trường Việt Nam sử dụng động cơ diesel với hệ thống Common Rail được trình bày trong Bảng 2.2: Một số dòng xe HUYNDAI Việt Nam sử dụng hệ thống Common Rail STT Dòng xe Số chỗ ngồi Động cơ Dung tích xi lanh 2.5L, 4 xylanh thẳng D4BH TCI-2.5 có 1 Xe tải 2 chỗ hàng, DOHC 16 turbo tăng áp Valves 2.2L, 4 xylanh thẳng Santafe 5 chổ và 7 R 2.2 e GVT có turbo 2 hàng, DOHC 16 (SUV) chổ tăng áp Valves 2.0L, 4 xylanh thẳng Tucson R 2.0 CRDI có turbo 3 5 chổ hàng, DOHC 16 (Crossover) tăng áp Valves 13 2.
