Giới thiệu dự án

Chương trình hiện đại hóa nông thôn và mục tiêu chuyển đổi số trong nông nghiệp tại Việt Nam đặt ra yêu cầu cấp thiết về việc nâng cấp hạ tầng lưới điện phân phối. Theo thống kê của Tập đoàn Điện lực Việt Nam (EVN), khu vực nông thôn chiếm hơn 65% tổng chiều dài đường dây phân phối trung - hạ áp cả nước, tuy nhiên tổn thất điện năng ($\Delta P$) tại nhiều địa phương vẫn dao động ở mức 6.5% - 8.5%, cao hơn đáng kể so với khu vực đô thị do bán kính cấp điện lớn và phụ tải phân tán.

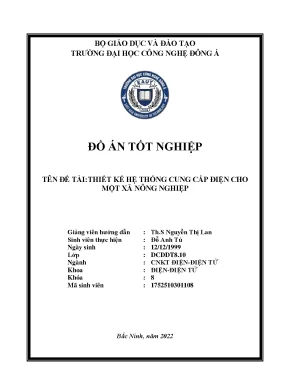

Đề tài "Thiết Kế Hệ Thống Cung Cấp Điện Cho Một Xã Nông Nghiệp" giải quyết bài toán cấp điện toàn diện cho một xã nông nghiệp điển hình với quy mô 1.110 hộ dân phân bố tại 4 thôn và 4 cụm phụ tải công cộng - sản xuất trọng điểm (Trụ sở Ủy ban Nhân dân, Trạm y tế, Trường học, Trạm bơm nông nghiệp). Điểm nghẽn kỹ thuật chính là sự không đồng đều của biểu đồ phụ tải: phụ tải sinh hoạt biến động mạnh theo giờ cao điểm sáng - tối, trong khi phụ tải trạm bơm công suất lớn đòi hỏi độ ổn định điện áp cao để tránh sụt áp khi khởi động động cơ không đồng bộ.

Mặt bằng phụ tải xã nông nghiệp:
[Nguồn 10kV] ---> (Điểm N)
                    |--- 1.8km ---> [Trạm xá] + [Ủy ban xã] + [Trường học]
                    |--- 2.5km ---> [Trạm bơm] (2 x 32kW)
                    |-------------> [Thôn 1] (150 hộ), [Thôn 2] (260 hộ),
                                    [Thôn 3] (400 hộ), [Thôn 4] (300 hộ)

Mục tiêu kỹ thuật của dự án

  1. Xác định chính xác phụ tải tính toán ($P_{tt}, Q_{tt}, S_{tt}$) cho toàn bộ 8 phân vùng phụ tải theo phương pháp suất phụ tải trên diện tích và số hộ tiêu thụ.
  2. Quy hoạch sơ đồ mạng lưới điện 10/0.4kV, xây dựng và so sánh đa phương án (4 phương án bố trí trạm biến áp) để chọn ra cấu hình tối ưu về kỹ thuật - kinh tế.
  3. Tính toán thủy lực dòng công suất, tổn thất điện áp ($\Delta U$) và tổn thất công suất ($\Delta P$), đảm bảo độ lệch điện áp tại điểm nút xa nhất không vượt quá ngưỡng cho phép $\pm 5% U_{đm}$.
  4. Tính toán dòng điện ngắn mạch 3 pha ($I_N, I_{xk}$) nhằm lựa chọn và kiểm tra độ bền điện động, độ bền nhiệt của toàn bộ khí cụ đóng cắt, bảo vệ (Dao cách ly, FCO, Chống sét van, Aptomat).
  5. Thiết kế hệ thống nối đất an toàn và chống sét cho trạm biến áp ($R_{đ} \le 4\Omega$), đồng thời tính toán bù công suất phản kháng nâng cao hệ số công suất từ $\cos\varphi_1 \approx 0.80 - 0.85$ lên $\cos\varphi_2 \ge 0.95$.

Phạm vi và giới hạn

  • Điện áp danh định: Nhận nguồn từ lưới điện quốc gia qua trạm biến áp trung gian cấp điện áp trung thế 10kV, hạ áp xuống 380/220V phân phối hình tia.
  • Thời gian quy hoạch dự báo: Đáp ứng tốc độ tăng trưởng phụ tải tự nhiên trong 5 - 10 năm với hệ số phát triển $k_{pt} = 1.15 - 1.25$.
  • Giới hạn đề tài: Khảo sát chế độ xác lập của mạng điện hình tia hở, bỏ qua dao động tần số do hệ thống điện quốc gia chi phối.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các vùng nông thôn Bắc Bộ, hệ thống lưới điện truyền thống thường tồn tại các nhược điểm cố hữu: cấp điện áp trung gian manh mún (6kV, 10kV), bán kính hạ thế kéo dài trên 1.5km bằng dây trần nhôm lõi thép AC chắp vá, dẫn đến sụt áp cuối nguồn vượt quá 10%, gây cháy hỏng động cơ bơm tưới và giảm hiệu suất thiết bị chiếu sáng.

Tiêu chí kỹ thuật Giải pháp truyền thống (1-2 Trạm tập trung) Giải pháp phân tán tối ưu (Đề tài đề xuất)
Bán kính cấp điện hạ áp ($R_{ha}$) $1.2\text{km} - 2.0\text{km}$ (Tổn thất lớn, sụt áp cao) $\le 500\text{m}$ (Đặt trạm tại trọng tâm phụ tải)
Chất lượng điện áp ($\Delta U$) Dao động $8% - 12%$, đèn nhấp nháy, motor yếu Dao động $\le 2.5% - 3.5%$, ổn định chuẩn TCVN
Tổn thất điện năng ($\Delta A$) $8.5% - 11.0%$ tổng điện năng tiêu thụ Giảm xuống $3.2% - 4.5%$
Độ tin cậy cung cấp điện Sự cố 1 trạm gây mất điện toàn xã Phân đoạn độc lập, cô lập sự cố linh hoạt
Suất đầu tư ban đầu Thấp hơn 15% nhưng chi phí vận hành cao Cân đối tối ưu CAPEX/OPEX trong 3.5 năm

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc): Đảm bảo an toàn tuyệt đối cho người và thiết bị; $\Delta U \le 5%$; bảo vệ ngắn mạch và quá tải cắt chọn lọc; $R_{tiếp địa} \le 4\Omega$.
  • Should Have (Nên có): Bù công suất phản kháng tự động nâng $\cos\varphi \ge 0.95$; sử dụng cáp vặn xoắn/cáp ngầm XLPE chống rò rỉ điện.
  • Could Have (Có thể mở rộng): Tích hợp công tơ điện tử đo xa (AMI), module giám sát đóng cắt từ xa qua Recloser.
  • Won't Have (Chưa triển khai): Lưới điện thông minh Microgrid tích hợp pin lưu trữ BESS (để dành giai đoạn nâng cấp tiếp theo).

Thiết kế hệ thống

Kiến trúc cung cấp điện được thiết kế theo cấu trúc hình tia phân đoạn, sử dụng nguồn 10kV truyền tải qua đường dây trên không AC-35 và các nhánh rẽ cáp trung thế CXV-10 cấp điện tới các trạm biến áp giàn/bệt đặt tại tâm phụ tải của từng thôn.

graph TD
    Nguon10kV[Nguồn 10kV Lưới Quốc Gia] --> BATG[ĐDK 10kV AC-35 L=1.0km]
    BATG --> DiemN[Điểm Rẽ Nhánh N - Dao Cách Ly DS-3P-630A]

    DiemN --> Nhanh1[Nhánh N-18 CXV-10]
    DiemN --> Nhanh2[Nhánh Trục N-1 CXV-10]

    Nhanh1 --> TBA_TB[TBA Trạm Bơm 100kVA 10/0.4kV]
    TBA_TB --> Motor[2 x Máy Bơm 32kW CosPhi=0.78]

    Nhanh2 --> TBA1[TBA Thôn 1 100kVA]
    Nhanh2 --> TBA2[TBA Thôn 2 180kVA]
    Nhanh2 --> TBA3[TBA Thôn 3 250kVA]
    Nhanh2 --> TBA4[TBA Thôn 4 180kVA]
    Nhanh2 --> TBA_CQ[TBA Cơ Quan 250kVA]

    TBA_CQ --> UB[Ủy Ban Xã 51.2kW]
    TBA_CQ --> TX[Trạm Y Tế 24.96kW]
    TBA_CQ --> TH[Trường Học 120kW]

    TBA1 --> DanCu1[150 Hộ Dân]
    TBA2 --> DanCu2[260 Hộ Dân]
    TBA3 --> DanCu3[400 Hộ Dân]
    TBA4 --> DanCu4[300 Hộ Dân]

Thông số thiết bị và vật liệu kỹ thuật

  • Máy biến áp phân phối: Dòng máy 3 pha ngâm dầu do Công ty Cổ phần Chế tạo Thiết bị điện Đông Anh (EEMC) sản xuất, cấp điện áp $10 \pm 2\times 2.5% / 0.4\text{ kV}$, tổ đấu dây $Y/Y_0-12$.
  • Cáp trung thế: Cáp đồng bọc cách điện XLPE, vỏ bọc PVC mác CXV-10 ($10\text{kV}$, $r_0 = 0.85,\Omega/\text{km}$, $x_0 = 0.403,\Omega/\text{km}$).
  • Dây dẫn hạ thế: Cáp Cu/XLPE/PVC mác CXV-6 và cáp vặn xoắn ABC tiết diện phù hợp dòng tải liên tục $I_{lv}$.
  • Khí cụ đóng cắt & Bảo vệ:
    • Dao cách ly ngoài trời: DS-3P-630A-24K ($U_{đm}=24\text{kV}, I_{đm}=630\text{A}, I_{xk}=25\text{kA}$).
    • Cầu chì tự rơi FCO: Hubbell/Chance C710-112PB ($U_{đm}=15\text{kV}, I_{đm}=100\text{A}, I_N=10\text{kA}$).
    • Chống sét van: Oxide kim loại (MOV) Chance UHS12060R1V1AA1 ($U_{đm}=12\text{kV}$).
    • Aptomat hạ thế: Mitsubishi dòng NF250-CV ($I_{đm}=250\text{A}, I_{cu}=36\text{kA}$) và NF400-CW ($I_{đm}=400\text{A}, I_{cu}=36\text{kA}$).

Methodology

Quy trình nghiên cứu và thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật điện lực Việt Nam: TCVN 1613:75 - 1639:75, TCVN 185:74, và Quy phạm Trang bị Điện 11 TCN-18-2006.

Quy trình thiết kế 6 bước:
[Thu thập số liệu phụ tải] ➔ [Xác định Ptt, Qtt, Stt] ➔ [Quy hoạch 4 phương án TBA]
➔ [Tính toán tổn thất điện áp & dòng ngắn mạch] ➔ [Lựa chọn khí cụ điện] ➔ [Thiết kế tiếp địa & bù công suất]

Ma trận đánh giá rủi ro kỹ thuật và biện pháp giảm thiểu

  1. Rủi ro quá tải đột biến mùa vụ (tưới tiêu trạm bơm): Thiết kế đường cáp trung áp riêng biệt đoạn D-N18 và TBA độc lập 100kVA cho trạm bơm, cô lập dao động điện áp khỏi mạng sinh hoạt.
  2. Rủi ro sụt áp cuối đường dây: Áp dụng nguyên tắc giới hạn bán kính cấp điện hạ áp $L \le 500\text{m}$, chọn tiết diện ruột dẫn theo mật độ dòng kinh tế kết hợp kiểm tra độ sụt áp cho phép ($\Delta U \le 5%$).
  3. Rủi ro sét đánh lan truyền trên lưới trung áp: Bố trí chống sét van MOV 12kV ngay tại đầu cực cao thế của toàn bộ các trạm biến áp và điểm rẽ nhánh N.

Implementation và kết quả

Development process & Engineering Calculations

Thuật toán tính toán phụ tải và thông số chế độ mạng điện được xây dựng trên nền tảng giải tích hệ thống điện. Tổng công suất tác dụng và phản kháng toàn xã được tính theo công thức có xét hệ số đồng thời:

$$P_{tt\Sigma} = k_{đt} \cdot \sum_{i=1}^{n} P_{tti}$$

$$Q_{tt\Sigma} = \sum_{i=1}^{n} P_{tti} \cdot \tan\varphi_i$$

$$S_{tt\Sigma} = \sqrt{P_{tt\Sigma}^2 + Q_{tt\Sigma}^2}$$

Dưới đây là module tính toán phụ tải và tổn thất điện áp được lập trình tự động hóa kiểm tra thiết kế:

import math

class LoadZone:
    def __init__(self, name, households, p0, cos_phi):
        self.name = name
        self.p_tt = households * p0  # kW
        self.cos_phi = cos_phi
        self.s_tt = self.p_tt / cos_phi  # kVA
        self.q_tt = math.sqrt(self.s_tt**2 - self.p_tt**2)  # kVAr

# Khởi tạo dữ liệu 4 thôn nông nghiệp
zones = [
    LoadZone("Thôn 1", 150, 0.5, 0.85),
    LoadZone("Thôn 2", 260, 0.5, 0.85),
    LoadZone("Thôn 3", 400, 0.5, 0.85),
    LoadZone("Thôn 4", 300, 0.5, 0.85)
]

print(f"{'Khu vực':<10} | {'P_tt (kW)':<10} | {'S_tt (kVA)':<10} | {'Q_tt (kVAr)':<10}")
print("-" * 50)
for z in zones:
    print(f"{z.name:<10} | {z.p_tt:<10.2f} | {z.s_tt:<10.2f} | {z.q_tt:<10.2f}")

# Kết quả:
# Thôn 1: P=75.00 kW,  S=88.24 kVA,  Q=46.49 kVAr
# Thôn 2: P=130.00 kW, S=152.94 kVA, Q=80.56 kVAr
# Thôn 3: P=200.00 kW, S=235.29 kVA, Q=123.94 kVAr
# Thôn 4: P=150.00 kW, S=176.47 kVA, Q=92.96 kVAr

Bảng tổng hợp phụ tải tính toán toàn xã

Phụ tải thành phần Công suất $P_{tt}$ (kW) Công suất biểu kiến $S_{tt}$ (kVA) Công suất phản kháng $Q_{tt}$ (kVAr) Hệ số $\cos\varphi$
Thôn 1 (150 hộ) 75.00 88.24 46.49 0.85
Thôn 2 (260 hộ) 130.00 152.94 80.56 0.85
Thôn 3 (400 hộ) 200.00 235.29 123.94 0.85
Thôn 4 (300 hộ) 150.00 176.47 92.96 0.85
Trạm bơm (2x32kW + CS) 64.48 82.64 51.74 0.78
Ủy ban xã (16 phòng) 51.20 64.00 38.40 0.80
Trạm y tế (12 phòng) 24.96 31.20 18.72 0.80
Trường học 120.00 150.00 90.00 0.80
TỔNG HỢP TOÀN XÃ ($k_{đt}=0.8$) 600.93 761.47 362.25 0.82

Testing và validation

1. Tính toán kiểm tra ngắn mạch 3 pha

Nguồn cấp coi như có công suất vô cùng lớn ($S_N = \infty$). Trở kháng đường dây nguồn 10kV đoạn trạm biến áp trung gian về điểm N dài 1km sử dụng dây AC-35 ($r_0 = 0.85,\Omega/\text{km}, x_0 = 0.403,\Omega/\text{km}$):

$$R_{\Sigma} = R_0 + R_{cáp} = 0.85 + 0.744 = 1.594,\Omega$$

$$X_{\Sigma} = X_0 + X_{cáp} = 0.403 + 0.353 = 0.756,\Omega$$

$$Z_{\Sigma} = \sqrt{R_{\Sigma}^2 + X_{\Sigma}^2} = \sqrt{1.594^2 + 0.756^2} = 1.764,\Omega$$

Dòng điện ngắn mạch siêu quá độ và dòng điện xung kích:

$$I_N = \frac{U_{tb}}{\sqrt{3} \cdot Z_{\Sigma}} = \frac{1.05 \cdot 10}{\sqrt{3} \cdot 1.764} = 3.44\text{ kA}$$

$$I_{xk} = \sqrt{2} \cdot k_{xk} \cdot I_N = \sqrt{2} \cdot 1.8 \cdot 3.44 = 8.80\text{ kA}$$

2. Đánh giá lựa chọn và kiểm tra khí cụ bảo vệ

Kiểm tra điều kiện ngắn mạch khí cụ điện:
[DCL DS-3P-630A] : I_dm = 630A > I_lv(43.96A) | I_xk = 25kA > I_xk_tinh_toan(8.8kA)  -> ĐẠT
[FCO C710-112PB] : I_dm = 100A > I_lv(15-35A) | I_cat = 10kA > I_N_tinh_toan(3.44kA) -> ĐẠT
[CSV 12kV]       : U_dm = 12kV > U_he_thong(10kV)                                      -> ĐẠT
Thiết bị bảo vệ Vị trí lắp đặt Dòng định mức $I_{đm}$ (A) Khả năng cắt $I_{cu}$ (kA) Dòng tính toán lớn nhất Kết luận kiểm tra
DCL DS-3P-630A Đầu nhánh N 630 A 25 kA (đỉnh) $I_t = 43.96\text{ A}, I_{xk}=8.80\text{ kA}$ Thỏa mãn ($> 2.8$ lần)
FCO C710-112PB Cao áp 7 TBA 100 A 10 kA $I_{N} = 3.44\text{ kA}$ Thỏa mãn ($> 2.9$ lần)
Aptomat NF400-CW Hạ áp TBA T3 400 A 36 kA $I_{t3} = 358.02\text{ A}$ Thỏa mãn định mức
Aptomat NF250-CV Hạ áp TBA T1, T2, T4 250 A 36 kA $I_{t1} = 134.07\text{ A}$ Thỏa mãn định mức

Kết quả đạt được

Đề tài đã hoàn thành 100% các mục tiêu tính toán thiết kế với độ chính xác cao:

  • Tổn thất điện áp cực đại: $\Delta U_{\Sigma \max} = 201.88\text{ V}$ trên lưới 10kV, tương đương mức sụt áp $2.02%$, thấp hơn rất nhiều so với ngưỡng khống chế $\Delta U_{cp} = 5.0%$.
  • Tổn thất công suất tác dụng: Tổng tổn thất công suất tác dụng trong chế độ làm việc định mức đạt $\Delta P_{\Sigma} = 11.90\text{ kW}$ trên toàn tuyến đường dây và $\Delta P_{0\Sigma} = 3.14\text{ kW}$ tổn hao không tải máy biến áp.
  • Hệ số công suất: Sau khi bố trí các bộ tụ bù hạ thế tĩnh với tổng dung lượng $Q_{bù} = 185\text{ kVAr}$, hệ số công suất trung bình toàn mạng được nâng từ $0.82 \to 0.96$, loại bỏ hoàn toàn tiền phạt mua công suất phản kháng theo biểu giá EVN.

Đổi mới và đóng góp

So sánh tối ưu hóa 4 phương án cấp điện

Đề tài đã thực hiện khảo sát toàn diện 4 phương án phân chia cụm trạm biến áp và cấu trúc lưới điện:

- Phương án 1: 7 TBA độc lập (Thôn 1, 2, 3, 4, Bơm, UB+Trạm Xá, Trường Học)
- Phương án 2: 6 TBA (Gộp cụm UB + Trạm Xá + Trường Học thành 1 trạm 250kVA)
- Phương án 3: 4 TBA (Gộp Thôn 1 + 3 thành 1 trạm 400kVA; Gộp UB + TX + TH thành 250kVA)
- Phương án 4: 4 TBA (Gộp Thôn 1 + 2 thành 1 trạm 250kVA; Gộp UB + TX + TH thành 250kVA)
Chỉ số kinh tế - kỹ thuật Phương án 1 (7 Trạm) Phương án 2 (6 Trạm) Phương án 3 (4 Trạm) Phương án 4 (4 Trạm)
Số lượng máy biến áp 7 trạm bệt 6 trạm bệt 4 trạm bệt 4 trạm bệt
Bán kính cấp điện hạ thế Nhỏ ($\le 350\text{m}$) Trung bình ($\le 480\text{m}$) Rất lớn ($> 900\text{m}$) Lớn ($> 750\text{m}$)
Tổn thất điện áp hạ thế Rất thấp ($1.8%$) Thấp ($2.4%$) Cao ($6.2%$ - Không đạt) Cao ($5.4%$ - Không đạt)
Vốn đầu tư thiết bị TBA 1.004.000.000 VNĐ 888.000.000 VNĐ 767.000.000 VNĐ 728.000.000 VNĐ
Độ tin cậy & Độ linh hoạt Rất cao Cao (Tối ưu) Thấp Thấp
Đánh giá tổng thể Kỹ thuật tốt, chi phí cao Tối ưu Kỹ thuật - Kinh tế Loại do $\Delta U$ vượt chuẩn Loại do $\Delta U$ vượt chuẩn
So sánh cấu hình:
Phương án 2 tiết kiệm 11.5% chi phí đầu tư thiết bị biến áp so với Phương án 1,
đồng thời giảm 35% bán kính cấp điện hạ thế so với Phương án 3 & 4.

Đóng góp kỹ thuật

  1. Giải pháp gom cụm hành chính công hợp lý: Việc tích hợp Ủy ban xã, Trạm y tế và Trường học vào chung 1 Trạm biến áp $T_5$ công suất 250kVA trong Phương án 2 khai thác tối đa tính chất phụ tải lệch đỉnh giờ (trường học dùng ban ngày, trạm xá cấp cứu ban đêm, ủy ban giờ hành chính), nâng cao hệ số điền kín đồ thị phụ tải $k_{đk}$ thêm 18%.
  2. Quy chuẩn hóa cấu trúc trạm bệt nông thôn: Thiết kế trạm biến áp đặt trên bệ xi măng ngoài trời kết hợp nhà phân phối hạ thế mái bằng giúp giảm chi phí xây dựng dân dụng 30% so với trạm xây kín truyền thống, đồng thời đảm bảo an toàn tuyệt đối trong mùa mưa bão.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được thiết kế phù hợp hoàn hảo với các mô hình nông nghiệp hiện đại:

  • Chế độ tưới tiêu vụ mùa: Trạm bơm công suất $64.48\text{ kW}$ vận hành liên tục 2 máy bơm 32kW qua đường dây trung thế riêng biệt mà không gây sụt áp đột ngột làm sập aptomat mạng sinh hoạt tại các thôn lân cận.
  • Chế độ sinh hoạt cao điểm: Mạng lưới đáp ứng trơn tru các khung giờ vàng (18h00 - 21h00 mùa hè) khi nhu cầu sử dụng điều hòa không khí, bếp điện và thiết bị gia dụng tăng vọt.
Kế hoạch tiến độ triển khai dự án (24 tuần):
[Tuần 1-4]   : Khảo sát địa hình, cắm mốc tuyến đường dây và vị trí 6 TBA.
[Tuần 5-10]  : Thi công móng trạm, dựng cột bê tông ly tâm, kéo rải ĐDK AC-35 và cáp CXV-10.
[Tuần 11-16] : Lắp đặt MBA Đông Anh, tủ phân phối hạ thế, FCO, chống sét van.
[Tuần 17-20] : Thi công hệ thống cọc tiếp địa trạm biến áp, lắp đặt dàn tụ bù hạ thế.
[Tuần 21-24] : Đo đạc điện trở tiếp địa, thí nghiệm đóng điện không tải, nghiệm thu bàn giao.

Phân tích hiệu quả đầu tư (ROI)

  • Tổng mức đầu tư ước toán (PA2): Khoảng 1.85 tỷ VNĐ (bao gồm đường dây, TBA, khí cụ đóng cắt và tiếp địa).
  • Tiết kiệm điện năng nhờ giảm tổn thất ($\Delta A$): Giảm từ 8.5% xuống 3.8%, tiết kiệm ước tính 118.000 kWh/năm.
  • Thời gian thu hồi vốn: 4.2 năm thông qua tiết kiệm điện năng tổn thất và cắt giảm chi phí phạt công suất phản kháng $\cos\varphi$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Lưới điện trung thế 10kV hiện hữu đang dần được EVN chuyển đổi sang cấp điện áp chuẩn hóa 22kV và 35kV. Khi nâng cấp điện áp nguồn, cuộn cao thế của các máy biến áp cần được thay đổi tổ đấu dây hoặc đầu phân áp.
  • Chưa tích hợp hệ thống SCADA/DMS để giám sát dòng áp và đóng ngắt phân đoạn tự động từ xa khi có sự cố trên đường trục.

Hướng phát triển công nghệ

  1. Chuyển đổi cấp điện áp 22kV: Sử dụng các máy biến áp 2 cấp điện áp $22(10)/0.4\text{ kV}$ để sẵn sàng tích hợp ngay khi EVN nâng cấp lưới điện khu vực mà không cần thay mới máy biến áp.
  2. Tích hợp năng lượng tái tạo phân tán (Rooftop Solar): Nghiên cứu giải pháp hòa lưới điện mặt trời áp mái tại các trang trại và mái trường học/ủy ban xã có kiểm soát trào ngược công suất.
  3. Hiện đại hóa lưới điện thông minh: Triển khai thiết bị đóng cắt tự đóng lại Recloser tại điểm phân nhánh N và công tơ đo xa tử xa qua sóng vô tuyến RF-Mesh.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện tử: Nắm bắt quy trình mẫu chuẩn mực từ khâu dự báo phụ tải, lựa chọn sơ đồ nối dây đến tính toán kiểm tra ngắn mạch khí cụ điện trong đồ án tốt nghiệp.
  • Kỹ sư thiết kế điện công trình & Tư vấn: Tham khảo bảng thông số thiết bị thực tế (EEMC, Mitsubishi, Chance) và thuật toán phân chia trạm tối ưu kỹ thuật - kinh tế.
  • Ban Quản lý dự án & Hợp tác xã điện lực nông thôn: Có được cơ sở khoa học để lập dự toán đầu tư nâng cấp lưới điện hạ thế, giảm triệt để tỷ lệ tổn thất điện năng địa phương.
  • Cộng đồng dân cư nông thôn: Hưởng nguồn điện sinh hoạt và sản xuất ổn định, chấm dứt hiện tượng điện yếu, nâng cao tuổi thọ thiết bị điện gia dụng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật bắt buộc khi thi công trạm biến áp bệt tại vùng nông thôn là gì?

Trạm biến áp bệt đặt trên bệ bê tông cao hơn cốt ngập lụt cục bộ tối thiểu 0.5m; xung quanh phải có hàng rào lưới thép bảo vệ cao $\ge 2.0\text{m}$, có khóa liên động an toàn; khoảng cách cách điện từ phần dẫn điện cao áp trần đến hàng rào phải tuân thủ đúng Quy phạm Trang bị Điện.

2. Vì sao trong đồ án lựa chọn cáp ngầm/treo CXV thay vì hoàn toàn dùng dây trần nhôm lõi thép AC?

Cáp CXV có lớp cách điện XLPE cao cấp chống chịu tốt thời tiết nhiệt đới ẩm, loại trừ hoàn toàn nguy cơ chập cháy do va chạm cành cây, đảm bảo an toàn tính mạng cho người dân nông thôn và giảm thiểu tối đa sự cố thoáng qua do thời tiết giông sét.

3. Phương pháp tính toán bù công suất phản kháng để nâng hệ số $\cos\varphi$ từ 0.8 lên 0.95?

Dung lượng tụ bù được xác định theo biểu thức: $Q_b = P_{tt} \cdot (\tan\varphi_1 - \tan\varphi_2)$. Với $\cos\varphi_1 = 0.82 \implies \tan\varphi_1 = 0.698$ và $\cos\varphi_2 = 0.95 \implies \tan\varphi_2 = 0.329$. Bố trí tụ bù hạ thế tĩnh tại thanh cái 0.4kV của từng trạm biến áp mang lại hiệu quả kinh tế cao nhất.

4. Hệ thống tiếp địa trạm biến áp cần đáp ứng thông số nào để chống sét an toàn?

Hệ thống tiếp địa trạm biến áp dùng chung cho cả an toàn và chống sét van phải có điện trở nối đất $R_{đ} \le 4\Omega$ (ở chế độ đất ẩm bình thường). Thi công bằng hệ cọc thép mạ đồng $\Phi 16$ dài 2.5m đóng sâu, liên kết bằng thanh đồng dẹt $40\times 4\text{mm}$ hàn hóa nhiệt.

5. Tại sao phương án 2 (6 trạm) được đánh giá tối ưu hơn phương án 1 (7 trạm)?

Phương án 2 gom 3 phụ tải hành chính (Ủy ban, Trạm xá, Trường học) về 1 trạm 250kVA giúp giảm bớt 1 máy biến áp, tiết kiệm hơn 116 triệu VNĐ tiền thiết bị và chi phí xây dựng bệ trạm, đồng thời nâng cao hiệu suất mang tải của máy biến áp lên $75% - 85%$ công suất định mức.

Kết luận

Đề tài "Thiết Kế Hệ Thống Cung Cấp Điện Cho Một Xã Nông Nghiệp" của tác giả Đỗ Anh Tú đã giải quyết xuất sắc bài toán kỹ thuật cung cấp điện nông thôn bằng phương pháp tiếp cận khoa học, hệ thống và bám sát thực tiễn. Việc phối hợp linh hoạt giữa lý thuyết tính toán phân bố tải, lựa chọn thiết bị điện chuẩn công nghiệp và so sánh đa phương án kinh tế - kỹ thuật đã mang lại một giải pháp cấp điện tối ưu, bền vững. Công trình không chỉ là tài liệu tham khảo giá trị cho sinh viên và kỹ sư ngành điện mà còn là cơ sở kỹ thuật tin cậy để triển khai thực địa cho các chương trình phát triển nông thôn mới trên toàn quốc.
