TỔNG QUAN VỀ GIÁO TRÌNH VẼ KỸ THUẬT

Tổng quan về giáo trình (250-300 từ)

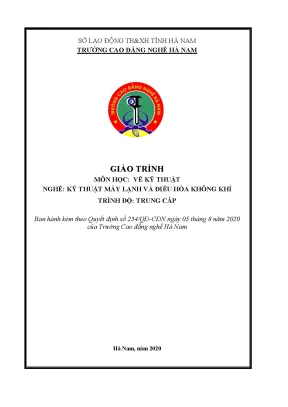

Giáo trình môn học Vẽ kỹ thuật (Mã môn học: MH 07) được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam. Tài liệu do giảng viên Nguyễn Văn Tuyên làm chủ biên cùng tập thể giảng viên Khoa Cơ khí tham gia biên soạn, phục vụ đào tạo nghề Kỹ thuật máy lạnh và điều hòa không khí ở trình độ Trung cấp.

Trong khung chương trình đào tạo, Vẽ kỹ thuật là môn học kỹ thuật cơ sở bắt buộc. Môn học được bố trí giảng dạy sau khi người học đã hoàn thành môn An toàn lao động, đồng thời học song song với các môn học Mạch điện và Vật liệu điện. Môn học giữ vai trò cung cấp kiến thức nền tảng để tiếp thu các môn học chuyên môn và phát triển tư duy kỹ thuật trong biểu diễn không gian.

Mục tiêu học tập của giáo trình xác định theo ba chuẩn đầu ra:

  • Kiến thức: Trình bày được hệ thống tiêu chuẩn bản vẽ kỹ thuật, phương pháp vẽ các loại hình chiếu, mặt cắt, hình cắt và các quy ước kỹ thuật theo tiêu chuẩn hiện hành.
  • Kỹ năng: Đọc và lập được các bản vẽ cấu tạo thiết bị, bản vẽ chi tiết, bản vẽ lắp và sơ đồ bố trí hệ thống thiết bị cơ khí - nhiệt lạnh.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ đúng các quy định, quy phạm kỹ thuật; có khả năng làm việc độc lập hoặc phối hợp nhóm để giải quyết các bài toán kỹ thuật, thực hiện hướng dẫn, giám sát và đánh giá kết quả công việc.

Cấu trúc giáo trình gồm Bài mở đầu và 3 chương chuyên đề, tiếp cận từ tiêu chuẩn trình bày, kỹ thuật vẽ hình học cơ bản, biểu diễn vật thể không gian ba chiều bằng hình chiếu, hình cắt, đến các quy ước thể hiện chi tiết máy và mối ghép cơ khí. Điểm đặc sắc của tài liệu là sự hệ thống hóa trực tiếp các Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO), kế thừa các tài liệu chuẩn mực của các tác giả Trần Hữu Quế và Nguyễn Văn Tuấn.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc qua 4 phần nội dung chính với tiến trình từ cơ sở lý thuyết đến ứng dụng chuyên ngành:

[Bài mở đầu: Khái quát & Dụng cụ vẽ]
[Chương 1: Tiêu chuẩn trình bày bản vẽ (TCVN 7285, 7286, 0008, 6-85)]
[Chương 2: Bản vẽ cơ khí cơ bản (Hình học, Phép chiếu, Trục đo, Hình cắt/Mặt cắt)]
[Chương 3: Vẽ quy ước chi tiết, Mối ghép (Ren, Bánh răng, Lò xo, Then, Then hoa, Bản vẽ lắp)]
  • Bài mở đầu: Khái quát chung về vẽ kỹ thuật: Trình bày lịch sử phát triển của bản vẽ kỹ thuật dựa trên nền tảng toán hình học và hình họa; vai trò của bản vẽ như một tài liệu chỉ đạo sản xuất và kiểm tra sản phẩm. Giới thiệu đặc tính và cách sử dụng vật liệu, dụng cụ vẽ: giấy vẽ, bút chì (nhóm cứng H, 2H, 3H để vẽ nét mảnh; nhóm mềm HB, B để tô đậm), tẩy, ván vẽ, thước chữ T, bộ đôi êke (loại $45^\circ - 90^\circ - 45^\circ$ và $30^\circ - 90^\circ - 60^\circ$), compa và thước cong.
  • Chương 1 – Những tiêu chuẩn trình bày bản vẽ cơ khí (Mã: 07.01): Thiết lập các quy chuẩn cơ sở:
    • Khổ giấy chính (A0, A1, A2, A3, A4) và khổ phụ theo TCVN 7285:2003;
    • Quy cách khung vẽ và khung tên gồm 11 mục thông tin chuẩn;
    • Tỷ lệ bản vẽ (thu nhỏ, nguyên hình 1:1, phóng to) theo TCVN 7286:2003;
    • Hệ thống 8 loại đường nét và bề rộng nét $S$ ($0,18$ đến $2,0\text{ mm}$) theo TCVN 0008-93 cùng thứ tự ưu tiên nét vẽ;
    • Kiểu chữ viết đứng/nghiêng $75^\circ$ theo TCVN 6-85 với các khổ từ $2,5$ đến $40\text{ mm}$;
    • Quy tắc ghi kích thước, đường gióng, con số kích thước và các ký hiệu: $\varnothing$ (đường kính), $\text{R}$ (bán kính), $\square$ (cạnh vuông), độ dốc, độ côn.
  • Chương 2 – Các dạng bản vẽ cơ khí cơ bản (Mã: 07.02):
    • Kỹ thuật dựng hình học: Dựng đường song song, vuông góc, chia đều đoạn thẳng, chia đường tròn ($3, 4, 5, 6, 7, 8, 9, 11, 12, 13$ phần), vẽ nối tiếp tiếp xúc trong/ngoài, dựng đường Elip, đường Sin, đường thân khai của đường tròn;
    • Phép chiếu: Xuyên tâm, song song, vuông góc; thiết lập hệ thống 3 mặt phẳng hình chiếu ($P_1$ đứng, $P_2$ bằng, $P_3$ cạnh) và đồ thức của điểm, đường thẳng, mặt phẳng, các khối đa diện và khối tròn;
    • Giao tuyến của mặt phẳng với khối hình học và giao tuyến giữa các khối;
    • Hình chiếu trục đo: Phân loại theo hướng chiếu và hệ số biến dạng ($p, q, r$), tập trung vào hình chiếu trục đo xiên cân ($p=r=1; q=0,5$) và hình chiếu trục đo vuông góc đều ($p=q=r=0,82 \approx 1$);
    • Hình cắt và mặt cắt theo TCVN 8-44:2003 (ISO 128-40:2001): Phân loại hình cắt đứng, bằng, cạnh, nghiêng, đơn giản, phức tạp; mặt cắt rời, mặt cắt chập; hình trích biểu diễn tỷ lệ phóng to.
  • Chương 3 – Vẽ quy ước các chi tiết và mối ghép (Mã: 07.03):
    • Ren: Các thông số prôfin, số đầu mối $n$, bước ren $P = P_h/n$, hướng xoắn, đường kính $d/D$, $d_2/D_2$; quy chuẩn ren hệ mét (TCVN 2247-77, TCVN 2248-77/78), ren ống (TCVN 4681-89), ren thang (TCVN 4673-89), ren vuông, ren răng cưa, ren vít to; quy ước vẽ ren thấy, ren khuất;
    • Bánh răng: Bánh răng trụ, bánh răng côn, bộ truyền trục vít - bánh vít; công thức tỷ số truyền $u = n_1/n_2 = z_2/z_1$; quy ước vẽ vòng đỉnh, vòng chia, vòng chân răng và cặp bánh răng ăn khớp;
    • Lò xo: Lò xo xoắn ốc (nén, kéo, xoắn), lò xo xoắn phẳng, lò xo nhíp lá, lò xo đĩa và quy ước vẽ rút gọn;
    • Mối ghép: Ghép bằng bu lông, vít cấy ($L = b + s + H_d + a + c$ theo TCVN 3068-81), đinh vít ($L > b + l_1 - H$), ống nối gang rèn (TCVN 1286-85); ghép bằng then bằng (TCVN 4216-86), then vát độ dốc 1:100 (TCVN 4214-86), then bán nguyệt (TCVN 4217-86), mối ghép then hoa ($Z \times d \times D$), ghép chốt;
    • Bản vẽ chi tiết và Bản vẽ lắp cơ khí.
+-------------------------------------------------------------------------+
|                    MA TRẬN TIÊU CHUẨN KỸ THUẬT                          |
+----------------------+--------------------------------------------------+
| Tiêu chuẩn           | Nội dung quy phạm áp dụng                        |
+----------------------+--------------------------------------------------+
| TCVN 7285:2003       | Khổ giấy bản vẽ kỹ thuật                         |
| TCVN 7286:2003       | Tỷ lệ biểu diễn trên bản vẽ                      |
| TCVN 0008-93         | Các loại đường nét và chiều rộng nét             |
| TCVN 6-85            | Kiểu chữ và chữ số viết trên bản vẽ              |
| TCVN 8-44:2003       | Biểu diễn hình cắt và mặt cắt (ISO 128-40:2001)  |
| TCVN 2247/2248-77/78 | Ren hệ mét bước lớn và bước nhỏ                  |
| TCVN 4681-89         | Ren ống hình trụ (G) và ren ống hình côn (R/Rc)  |
| TCVN 4673-89         | Ren hình thang (Tr)                              |
| TCVN 3068-81         | Mối ghép vít cấy                                 |
| TCVN 1286-85         | Đầu nối ống tiêu chuẩn bằng gang rèn             |
| TCVN 4214/4216/4217  | Các loại then: then vát, then bằng, bán nguyệt   |
+----------------------+--------------------------------------------------+

Kiến thức nền tảng được xây dựng

  1. Lý thuyết phép chiếu hình học: Cơ sở của phép chiếu xuyên tâm, song song và trực giao; nguyên lý trải phẳng 3 mặt phẳng hình chiếu $P_1, P_2, P_3$ quanh các trục $Ox, Oz$ một góc $90^\circ$ để hình thành đồ thức 2D.
  2. Hệ thống hóa quy chuẩn kỹ thuật: Nguyên tắc chuẩn hóa quốc gia (TCVN) và quốc tế (ISO) trong việc thống nhất quy cách thể hiện nét vẽ, tỷ lệ, kích thước, dung sai lắp ghép và độ nhám bề mặt.
  3. Nguyên lý hình thành chi tiết cơ khí: Cơ chế chuyển động tạo ren xoắn ốc trụ/côn, quy luật ăn khớp của đường thân khai trong truyền động bánh răng, và đặc tính đàn hồi của vật liệu lò xo.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo các dụng cụ vẽ tay chuyên dụng; vẽ chính xác các đường nét có độ dày $S$ và $S/3 - S/2$; viết đúng mẫu chữ kỹ thuật theo khổ $2,5 - 40\text{ mm}$; thể hiện chính xác các ký hiệu quy ước của ren, mối ghép, bánh răng.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình dạng không gian 3 chiều của vật thể phức tạp từ 2 hoặc 3 hình chiếu vuông góc; xác định chính xác giao tuyến giữa các khối đa diện và khối tròn; phân tích kết cấu bên trong qua các phương án cắt đứng, cắt bằng, cắt nghiêng hoặc mặt cắt chập/rời.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Đọc và bóc tách thông số kỹ thuật trên bản vẽ chi tiết máy; đọc hiểu bản vẽ lắp và sơ đồ bố trí đường ống, thiết bị trong hệ thống máy lạnh và điều hòa không khí phục vụ gia công, lắp ráp và kiểm tra chất lượng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp sư phạm kỹ thuật truyền thống kết hợp lý thuyết và rèn luyện kỹ năng đồ họa thực hành. Mô hình tiếp cận đi từ việc nắm bắt quy chuẩn, rèn luyện kỹ năng vẽ hình học phẳng, phát triển tư duy không gian qua các khối cơ bản, đến hoàn thiện bản vẽ chi tiết máy và bản vẽ lắp ráp hoàn chỉnh.

Tiếp nhận Tiêu chuẩn (TCVN/ISO)
Thực hành Dựng hình học phẳng
Xây dựng Đồ thức 3 Hình chiếu & Trục đo
Biểu diễn Cấu trúc trong (Hình cắt/Mặt cắt)
Đọc & Lập Bản vẽ chi tiết / Bản vẽ lắp

Hệ thống bài tập trong giáo trình được phân bố rõ ràng:

  • Câu hỏi ôn tập lý thuyết: Đặt ở cuối mỗi chương nhằm củng cố các định nghĩa, quy tắc (ví dụ: nguyên tắc ghi kích thước, thứ tự ưu tiên nét vẽ trùng nhau, so sánh hình cắt và mặt cắt, điều kiện dựng hình chiếu trục đo).
  • Bài tập thực hành đồ họa: Tập hợp các bài toán tìm hình chiếu thứ 3 của điểm, đường thẳng, mặt phẳng; dựng hình chiếu của vật thể khi bị mặt phẳng cắt; dựng giao tuyến của hai khối hình học; lập hình chiếu trục đo xiên cân và vuông góc đều từ các hình chiếu thẳng góc.

Phương pháp đánh giá kết quả học tập gồm:

  1. Đánh giá sự chuẩn xác về mặt kích thước hình học và độ tinh xảo nét vẽ trên các bài tập vẽ.
  2. Kiểm tra mức độ tuân thủ các quy định TCVN về khung tên, chữ viết, đường gióng, mũi tên và ký hiệu vật liệu.
  3. Đánh giá năng lực tự chủ thông qua mức độ hoàn thành bài tập độc lập và khả năng phối hợp nhóm trong giải quyết các bài toán vẽ kỹ thuật.

Hướng dẫn tự học đối với người học:

  • Thường xuyên rèn luyện viết chữ số kỹ thuật theo mẫu chữ TCVN 6-85, đặc biệt là các khổ chữ nhỏ $2,5\text{ mm}$ và $3,5\text{ mm}$.
  • Sử dụng đúng chủng loại bút chì (chì $H, 2H$ để kẻ nét gióng, nét trục, đường gạch mặt cắt; chì $HB, B$ để tô đậm đường bao thấy).
  • Chủ động tra cứu các bảng thông số tiêu chuẩn về kích thước then, vít cấy, ren và mối nối đường ống khi làm bài tập lập bản vẽ.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vẽ kỹ thuật của Trường Cao đẳng Nghề Hà Nam tích hợp hệ thống tiêu chuẩn kỹ thuật quốc gia đồng bộ và bám sát các tiêu chuẩn quốc tế tương đương. Cụ thể:

  • Quy định khổ giấy theo TCVN 7285:2003;
  • Tỷ lệ biểu diễn tuân thủ TCVN 7286:2003;
  • Phương pháp biểu diễn hình cắt và mặt cắt cơ khí căn cứ theo TCVN 8-44:2003, tương đương hoàn toàn với tiêu chuẩn quốc tế ISO 128-40:2001;
  • Các tiêu chuẩn về mối ghép và chi tiết ren cập nhật theo TCVN 2247-77, TCVN 2248-77/78, TCVN 4681-89, TCVN 4673-89 và TCVN 3068-81.

Tài liệu định hướng rõ ràng về xu thế công nghệ: Bên cạnh việc rèn luyện phương pháp vẽ kỹ thuật truyền thống bằng dụng cụ để nắm vững bản chất hình học, giáo trình nhấn mạnh xu hướng chuyển dịch của ngành cơ khí hiện đại sang việc số hóa bản vẽ và ứng dụng công nghệ thông tin trong tự động hóa thiết kế (CAD/CAM).

Về tính ứng dụng thực tế, nội dung giáo trình liên kết trực tiếp với chuyên ngành đào tạo Kỹ thuật máy lạnh và điều hòa không khí. Các nội dung về quy ước thể hiện mối nối đường ống dẫn môi chất bằng gang rèn (TCVN 1286-85), đường thông quy ước ($D_{qư}$), mối ghép ren, then, then hoa và bản vẽ lắp là cơ sở kỹ thuật để người học đọc và triển khai các sơ đồ lắp đặt, bảo trì hệ thống điều hòa và thiết bị cơ điện lạnh trong môi trường công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Học sinh - Sinh viên: Người học trình độ Trung cấp nghề và Cao đẳng nghề thuộc ngành Kỹ thuật máy lạnh và điều hòa không khí, cùng sinh viên các ngành kỹ thuật cơ khí, cơ điện tử cần môn học cơ sở về đồ họa kỹ thuật.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn An toàn lao động; nắm vững kiến thức toán học về hình học phẳng và hình học không gian cấp trung học cơ sở/trung học phổ thông.
  • Giảng viên và Giáo viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa, chuẩn hóa đề cương bài giảng, thiết lập đề thi, ngân hàng câu hỏi ôn tập và xây dựng hệ thống bài tập đồ họa kỹ thuật cơ sở cho học sinh, sinh viên Khoa Cơ khí.
  • Kỹ thuật viên và Người tự học: Làm tài liệu tra cứu các quy chuẩn bản vẽ kỹ thuật, bảng thông số kích thước tiêu chuẩn của ren, then, chốt, ống nối và ký hiệu dung sai, phục vụ cho công tác gia công chi tiết cơ khí và thi công lắp đặt hệ thống lạnh tại hiện trường.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc nghề Kỹ thuật máy lạnh và điều hòa không khí, khối ngành cơ khí, cùng các giáo viên giảng dạy môn Vẽ kỹ thuật cơ sở.

2. Cần kiến thức nền nào để học môn này?

Người học cần hoàn thành môn học An toàn lao động, có kiến thức cơ bản về hình học trong toán học và được trang bị đầy đủ bộ dụng cụ vẽ kỹ thuật (ván vẽ, thước T, êke, compa, bút chì chuyên dụng các nhóm H và B).

3. Điểm khác biệt của giáo trình này so với các tài liệu vẽ kỹ thuật thông thường?

Tài liệu tích hợp các quy chuẩn gắn liền với chuyên ngành kỹ thuật nhiệt - điện lạnh, đặc biệt là quy chuẩn về phụ kiện đường ống dẫn chất lỏng/khí (TCVN 1286-85), mối ghép cơ khí tiêu chuẩn, đồng thời đồng bộ hóa các quy định trình bày theo hệ thống TCVN và ISO mới.

4. Làm sao để tự học và rèn luyện kỹ năng vẽ kỹ thuật hiệu quả?

Người học cần thực hiện tuần tự: nắm vững lý thuyết hình chiếu và tiêu chuẩn TCVN $\rightarrow$ luyện viết chữ số TCVN 6-85 $\rightarrow$ làm đầy đủ các bài tập dựng hình học, tìm hình chiếu thứ ba và dựng hình chiếu trục đo $\rightarrow$ tra cứu bảng tiêu chuẩn để vẽ các chi tiết cơ khí.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình đi kèm tập bài tập vẽ kỹ thuật thực hành và được biên soạn dựa trên các tài liệu tham khảo chính thống: Vẽ kỹ thuật (Trần Hữu Quế - Nguyễn Văn Tuấn, 2006) và Vẽ kỹ thuật tiêu chuẩn quốc tế (Trần Hữu Quế - Nguyễn Văn Tuấn, 2005).

Kết luận (150 từ)

Giáo trình Vẽ kỹ thuật của Trường Cao đẳng Nghề Hà Nam (Chủ biên: Nguyễn Văn Tuyên) là tài liệu học thuật cơ sở cung cấp hệ thống kiến thức toàn diện về phương pháp biểu diễn hình học và các tiêu chuẩn bản vẽ cơ khí theo TCVN và ISO.

Tiến trình học tập được thiết lập có hệ thống:

  1. Nắm vững tiêu chuẩn trình bày và công cụ vẽ;
  2. Dựng hình học phẳng và thành lập đồ thức 3 hình chiếu vuông góc;
  3. Khai triển hình chiếu trục đo, hình cắt và mặt cắt;
  4. Ứng dụng vẽ quy ước các chi tiết máy, mối ghép và đọc bản vẽ lắp.

Để nâng cao hiệu quả tiếp thu, người học được khuyến nghị kết hợp chặt chẽ việc làm bài tập trong tập bài tập đính kèm với việc tra cứu các tài liệu tham khảo chuyên ngành của tác giả Trần Hữu Quế, Nguyễn Văn Tuấn cùng các văn bản Tiêu chuẩn Quốc gia hiện hành.
