Tổng quan về giáo trình

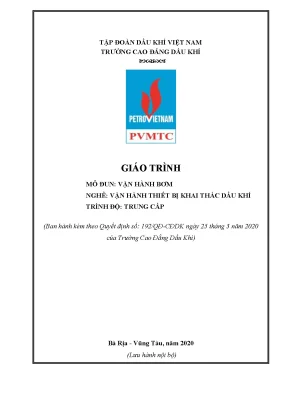

Giáo trình mô đun Vận hành Bơm (mã số: KKT19MĐ52) được ban hành kèm theo Quyết định số 192/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa - Vũng Tàu), do Kỹ sư Bùi Đức Sơn làm chủ biên cùng sự tham gia biên soạn của đội ngũ giảng viên Khoa Dầu khí. Tài liệu được thiết kế cho nghề Vận hành thiết bị khai thác dầu khí thuộc trình độ trung cấp và cao đẳng theo hình thức đào tạo tích lũy mô đun/tín chỉ.
Về mặt chuẩn đầu ra, giáo trình quy định ba nhóm mục tiêu:
- Kiến thức (A1): Trình bày có hệ thống khái niệm, phân loại, kết cấu chi tiết và nguyên lý hoạt động của các chủng loại bơm thủy lực cánh dẫn (bơm ly tâm) và bơm thể tích (bơm piston).
- Kỹ năng (B1, B2): Thao tác đúng quy trình khởi động, dừng, ghép nối tiếp, ghép song song, chuyển bơm ly tâm; thực hiện bảo dưỡng và định danh, xử lý các sự cố kỹ thuật trong vận hành.
- Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động, phòng cháy chữa cháy, nội quy xưởng thực hành và các quy trình công nghệ liên quan đến cơ khí, điện, tự động hóa.
Chương trình có tổng thời lượng 105 giờ (tương đương 4 tín chỉ), trong đó phần thực hành chiếm 87 giờ (82,8% tổng thời lượng), lý thuyết 14 giờ và kiểm tra đánh giá 4 giờ. Cấu trúc giáo trình phân bổ thành 3 bài học lớn đi từ nền tảng thủy lực học, cấu tạo cơ khí chi tiết, phương pháp xác định điểm làm việc, quy trình bảo dưỡng đến thực tập thao tác trên sơ đồ công nghệ PFD (Process Flow Diagram).
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Cấu trúc giáo trình được phân bổ thành 3 bài học theo tiến trình từ cơ sở lý thuyết đến kỹ năng thao tác công nghệ:
Progression logic của giáo trình xây dựng liên kết chặt chẽ: người học nắm vững bản chất thủy động học và cấu tạo cơ khí tại Bài 1; nhận diện quy chuẩn an toàn, các dạng hư hỏng tại Bài 2; từ đó trực tiếp vận hành hệ thống, chuyển đổi bơm và tháo lắp bảo dưỡng định kỳ tại Bài 3.
Kiến thức nền tảng được xây dựng
Giáo trình cung cấp hệ thống công thức giải tích và nguyên lý thủy lực kỹ thuật:
- Phương trình Euler cho cột áp lý thuyết: Thiết lập dựa trên định lý biến thiên mômen động lượng với giả thiết chất lỏng lý tưởng và số cánh dẫn vô hạn ($Z = \infty$): $$H_{l\infty} = \frac{u_2 c_{2u} - u_1 c_{1u}}{g}$$ Khi cửa vào bố trí hướng kính ($\alpha_1 = 90^\circ \Rightarrow c_{1u} = 0$), phương trình rút gọn thành: $$H_{lc} = \frac{u_2 c_{2u}}{g}$$
- Xác định cột áp thực tế: Tính đến số cánh hữu hạn ($Z = 6 \div 12$) qua hệ số Prôskua $\mu_Z = 1 - \frac{\psi}{Z}\sin\beta_2$ (với $\mu_Z \approx 0{,}8$) và tổn thất thủy lực qua hiệu suất cột áp $\eta_H = 0{,}7 \div 0{,}9$: $$H = \eta_H \cdot \mu_Z \cdot H_{l\infty}$$
- Hiệu suất và lưu lượng: Công thức lưu lượng lý thuyết $Q_1 = \pi D b c_m$. Hiệu suất lưu lượng $\eta_Q = \frac{Q}{Q + \Delta Q} = 0{,}95 \div 0{,}98$ phản ánh mức độ rò rỉ qua các khe hở làm kín.
- Quy luật tương tự thủy lực: Phân tích quan hệ tỷ lệ khi thay đổi số vòng quay $n$, đường kính ngoài bánh công tác $D$ (phạm vi gọt $D \le 10%$), và trọng lượng riêng $\gamma$: $$\frac{Q_2}{Q_1} = \left(\frac{n_2}{n_1}\right)\left(\frac{D''}{D'}\right)^3; \quad \frac{H_2}{H_1} = \left(\frac{\gamma_2}{\gamma_1}\right)\left(\frac{n_2}{n_1}\right)^2\left(\frac{D''}{D'}\right)^2; \quad \frac{N_2}{N_1} = \left(\frac{\gamma_2}{\gamma_1}\right)\left(\frac{n_2}{n_1}\right)^3\left(\frac{D''}{D'}\right)^5$$
- Lực hướng trục và giải pháp triệt tiêu: Tính toán lực dọc trục do chênh áp đĩa trước - đĩa sau $P_I = P_{tr} - P_{ph}$ và lực đổi hướng dòng chảy $P_{II} = \frac{\gamma Q_1 c_0}{g}$. Thiết lập nguyên lý làm việc của các cơ cấu cân bằng: bánh công tác hai miệng hút, vành lót kín thứ hai có lỗ giảm áp, bố trí bánh công tác đối xứng, piston cân bằng và đĩa cân bằng thủy lực tự điều chỉnh.
Chất lỏng vào cửa hút (p1)
Chênh lệch áp suất hai mặt đĩa
Triệt tiêu bằng các giải pháp kết cấu
Kỹ năng phát triển
- Kỹ năng kỹ thuật: Kiểm tra độ đồng tâm trục, căn chỉnh khe hở vành làm kín (wear rings), bổ sung dầu bôi trơn làm mát ổ bi qua vòng bôi trơn (lantern rings), bảo dưỡng hộp chèn cơ khí (mechanical seal) và vòng đệm chữ O (O-ring).
- Kỹ năng phân tích: Đọc và khai thác đồ thị đường đặc tính $H-Q, N-Q, \eta-Q, [H_{CK}]-Q$; xác định điểm làm việc của hệ thống; tính toán hiệu chỉnh điểm làm việc bằng phương pháp tiết lưu van đẩy, biến tần điều khiển tốc độ hoặc gọt bánh công tác; nhận diện vùng làm việc mất ổn định dựa trên góc ra cánh dẫn $\beta_2 < 90^\circ$.
- Kỹ năng thực hành vận hành: Thao tác mồi bơm, khởi động và dừng hệ thống theo đúng trình tự kỹ thuật; thực hiện ghép song song (cùng cột áp $H_c = H_1 = H_2$, cộng lưu lượng $Q_c = Q_{1C} + Q_{2C}$) và ghép nối tiếp (cùng lưu lượng $Q_c = Q_1 = Q_2$, cộng cột áp $H_c = H_1 + H_2$); thực hiện thao tác chuyển bơm ly tâm (pump changeover) trên sơ đồ PFD mà không gây gián đoạn dòng công nghệ.
Phương pháp giảng dạy và học tập
Giáo trình định hướng phương pháp tiếp cận tích cực, lấy người học làm trung tâm, kết hợp chặt chẽ giữa trang bị lý thuyết và rèn luyện kỹ năng thực hành tại trạm bơm:
HOẠT ĐỘNG DẠY VÀ HỌC
Phương pháp kiểm tra và đánh giá
Quy trình đánh giá tuân thủ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
| Loại hình kiểm tra | Thời điểm | Hình thức thực hiện | Chuẩn đầu ra đánh giá | Trọng số |
|---|---|---|---|---|
| Kiểm tra thường xuyên | Sau 08 giờ học | Vấn đáp / Hỏi miệng trực tiếp | A1, C1 | Hệ số 1 (40% tổng điểm quá trình) |
| Kiểm tra định kỳ | Sau 30 giờ học | Viết tự luận, trắc nghiệm và thao tác thực hành | A1, B1, B2, C1, C2, C3 | Hệ số 2 (cùng trong 40% quá trình) |
| Thi kết thúc mô đun | Sau 105 giờ học | Tự luận/trắc nghiệm kết hợp thực hành trạm máy | A1, B1, B2, C1, C2, C3 | 60% điểm tổng kết |
Điểm đánh giá chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ. Học viên vắng quá 30% số tiết lý thuyết hoặc vắng bất kỳ buổi thực hành nào đều không đủ điều kiện dự thi kết thúc mô đun.
Điểm nổi bật và cập nhật
- Tính chuẩn hóa theo quy chuẩn đào tạo nghề dầu khí: Giáo trình kế thừa và nâng cấp từ phiên bản lưu hành nội bộ năm 2017 của Trường Cao đẳng Dầu khí, cập nhật các yêu cầu thực tế trong công tác vận hành thiết bị khai thác ngoài khơi và trên đất liền.
- Tích hợp sơ đồ công nghệ chuẩn PFD: Giáo trình đưa sơ đồ PFD vào bài thực hành số 3, mô tả chính xác hệ thống van chặn, đường ống hồi lưu (bypass), đồng hồ đo áp suất, thiết bị đo lưu lượng và van một chiều, giúp học viên rèn luyện tư duy vận hành hệ thống thay vì thao tác đơn lẻ trên từng thiết bị.
- Phân tích chuyên sâu các sự cố thủy lực và cơ khí: Nội dung nhận diện lỗi ở Bài 2 và Bài 3 đi sâu vào bản chất hiện tượng xâm thực (cavitation), cơ chế ngưng tụ và vỡ của bọt khí gây phá hủy bề mặt cánh quạt, hiện tượng tụt áp, mất đường hút, rò rỉ hộp chèn và quá tải công suất động cơ.
- Đối sánh và tham khảo chuẩn quốc tế: Tài liệu tích hợp các kiến thức chuyên ngành từ các ấn bản kỹ thuật quốc tế:
- Pump Handbook (McGraw-Hill, Fourth Edition, 2008).
- A Practical Guide to Compressor Technology (Bloch & Heinz P., 2nd Edition, 2005).
- Reciprocating Compressors (Hoefner, 1996).
Đối tượng sử dụng giáo trình
- Học sinh, sinh viên: Áp dụng cho các lớp thuộc chuyên ngành Vận hành thiết bị khai thác dầu khí tại các cơ sở đào tạo nghề kỹ thuật. Người học cần tích lũy trước các môn học kỹ thuật cơ sở: An toàn vệ sinh lao động (ATMT19MH01), Vẽ kỹ thuật (CK19MH01), Điện kỹ thuật cơ bản (KTĐ19MH11), Cơ sở điều khiển quá trình (TĐH19MĐ12), Cơ sở khai thác (KKT19MH34), cùng hai mô đun thực hành chuyên ngành bắt buộc: Vận hành van (KKT19MĐ50) và Thiết bị hoàn thiện giếng khai thác (KKT19MĐ51).
- Giảng viên chuyên ngành: Sử dụng làm căn cứ sư phạm để biên soạn giáo án, thiết kế phiếu hướng dẫn thực hành cho 6 bài tập xưởng, xây dựng ngân hàng câu hỏi kiểm tra vấn đáp, tự luận và bảng kiểm (check-list) kỹ năng thực hành vận hành bơm.
- Kỹ thuật viên và công nhân kỹ thuật: Dùng làm tài liệu tham khảo nội bộ tại các công trình dầu khí, trạm thu gom và xử lý dầu khí nhằm tra cứu thông số lắp đặt, quy chuẩn bảo dưỡng cơ khí định kỳ và các bước xử lý sự cố thiết bị bơm tại hiện trường.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn phục vụ học sinh, sinh viên hệ trung cấp và cao đẳng nghề Vận hành thiết bị khai thác dầu khí của Trường Cao đẳng Dầu khí; đồng thời là tài liệu tham khảo chuyên môn cho kỹ thuật viên vận hành trạm bơm tại các doanh nghiệp trong Tập đoàn Dầu khí Việt Nam.
2. Cần kiến thức nền nào để học mô đun này?
Người học bắt buộc phải hoàn thành các môn học kỹ thuật cơ sở bao gồm An toàn vệ sinh lao động, Điện kỹ thuật cơ bản, Vẽ kỹ thuật, Cơ sở điều khiển quá trình và các mô đun chuyên ngành tiên quyết: Cơ sở khai thác, Vận hành van (KKT19MĐ50), Thiết bị hoàn thiện giếng khai thác (KKT19MĐ51).
3. Điểm khác biệt của giáo trình này so với các tài liệu thủy lực thông thường là gì?
Giáo trình phân bổ tới 82,8% tổng thời lượng cho thực hành thao tác (87/105 giờ). Nội dung gắn liền với các sơ đồ công nghệ PFD dầu khí, tập trung chi tiết vào các thao tác: ghép nối tiếp/song song, chuyển bơm không ngừng dòng chảy, xử lý lực hướng trục và giải quyết các sự cố xâm thực, tụt mồi trong công nghiệp khai thác.
4. Quy định học tập và tự học thế nào để hoàn thành mô đun?
Người học phải nghiên cứu bài học trước khi lên lớp, tham gia học nhóm từ 8–10 người theo phân công chủ đề thảo luận. Về chuyên cần, người học phải tham dự tối thiểu 70% số tiết lý thuyết và 100% thời lượng các buổi thực hành xưởng; hoàn thành đầy đủ bài kiểm tra thường xuyên sau 8 giờ và bài kiểm tra định kỳ sau 30 giờ.
5. Có tài liệu bổ trợ nào kèm theo giáo trình?
Học viên được hướng dẫn kết hợp sử dụng bộ học liệu đồng bộ của Trường Cao đẳng Dầu khí gồm: Tài liệu hướng dẫn thực hành bơm (2017), Giáo trình Vận hành máy nén khí (2017), Tài liệu hướng dẫn thực hành máy nén khí (2017) và ấn bản quốc tế Pump Handbook (McGraw-Hill, 2008).
Kết luận
Giáo trình Vận hành Bơm (KKT19MĐ52) của Trường Cao đẳng Dầu khí là tài liệu đào tạo chuyên môn chuẩn hóa, kết hợp giữa cơ sở tính toán thủy lực cánh dẫn (phương trình Euler, quan hệ tương tự, đường đặc tính) và quy trình thao tác kỹ thuật thực tế trên hệ thống bơm công nghiệp.
TIẾN TRÌNH ĐÀO TẠO MÔ ĐUN CHUYÊN NGÀNH
Hoàn thành mô đun này là điều kiện bắt buộc để học viên tiếp tục thực hiện các mô đun chuyên sâu tiếp theo trong chương trình đào tạo ngành Vận hành thiết bị khai thác dầu khí: Vận hành máy nén (KKT19MĐ53), Vận hành thiết bị tách dầu khí (KKT19MĐ54), Vận hành hệ thống khai thác dầu khí trên mô hình 1 (KKT19MĐ58) và Thực tập sản xuất (KKT19MĐ60). Toàn bộ nội dung giáo trình được hỗ trợ bởi hệ thống danh mục câu hỏi ôn tập, bài tập thảo luận tình huống, sơ đồ PFD và danh mục tài liệu tham khảo chuyên ngành.
