THƯ MỤC HỌC THUẬT VÀ TỔNG QUAN GIÁO TRÌNH: VẬN HÀNH VAN (MÃ MÔ ĐUN: KKT19MĐ50)

Tổng quan về giáo trình (250-300 từ)

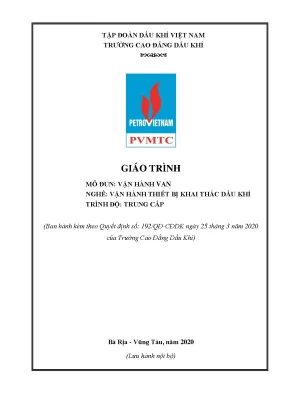

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình mô đun Vận hành van (mã số: KKT19MĐ50) được ban hành theo Quyết định số 192/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Giáo trình do Ks. Phạm Thế Anh làm chủ biên cùng tác giả Hoàng Trọng Quang biên soạn. Đây là mô đun chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Vận hành thiết bị khai thác dầu khí và Vận hành thiết bị chế biến dầu khí ở trình độ Trung cấp và Cao đẳng. Trong tiến trình đào tạo, mô đun này có thời lượng 3 tín chỉ (tổng cộng 75 giờ) và được bố trí học sau môn học Cơ sở khai thác (KKT19MH34), học trước các mô đun kỹ thuật chuyên ngành như Vận hành Bơm (KKT19MĐ52), Vận hành máy nén (KKT19MĐ53), Thiết bị hoàn thiện giếng khai thác (KKT19MĐ51) và Vận hành thiết bị tách dầu khí (KKT19MĐ54).
  • Mục tiêu học tập (Learning Outcomes):
    • Kiến thức (A1): Phân loại chính xác các nhóm van công nghiệp (van tay, van an toàn, van điều khiển); trình bày đầy đủ cấu tạo chi tiết và nguyên lý hoạt động của từng loại van trong hệ thống đường ống công nghiệp.
    • Kỹ năng (B1): Thực hiện thành thạo thao tác vận hành, kiểm tra, tháo lắp và bảo dưỡng các loại van đúng quy trình kỹ thuật và tiêu chuẩn an toàn.
    • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ tuyệt đối quy định an toàn lao động, phòng cháy chữa cháy (PCCC) và quy trình kỹ thuật cơ khí - tự động hóa; hoàn thành độc lập và chịu trách nhiệm về chất lượng công việc, không để xảy ra sự cố hỏng hóc thiết bị.
  • Cấu trúc và cách tiếp cận: Giáo trình được tổ chức thành 2 bài học lớn với tổng thời lượng 75 giờ (14 giờ lý thuyết, 58 giờ thực hành và 3 giờ kiểm tra). Cấu trúc nội dung đi từ nhận diện ký hiệu, phân loại tổng quát đến phân tích chi tiết cấu tạo cơ khí, nguyên lý thủy lực và quy trình thao tác thực nghiệm tại xưởng.
  • Điểm đặc sắc của giáo trình: Tài liệu thiết kế tỷ trọng giờ thực hành chiếm 77,3% tổng khối lượng mô đun, tích hợp hệ thống ký hiệu công nghệ chuẩn P&ID và Isometric, cùng hệ thống bảng tra kiểm tra áp suất và quy trình kỹ thuật chi tiết cho từng loại thiết bị.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 2 bài học chuyên đề, bao quát toàn bộ các nhóm van công nghiệp:

  • Bài 1: Khái quát chung về van (Thời lượng: 2 giờ lý thuyết):

    • Khái niệm và vai trò: Định nghĩa van là thiết bị cơ khí điều chỉnh, phân chia dòng chuyển động của chất lỏng (dầu, nước, hỗn hợp lỏng - khí, gas) và nối các đoạn ống trong hệ thống công nghệ.
    • Phân loại: Phân loại theo nguyên lý chuyển động (tịnh tiến - linear valve, chuyển động quay - rotating valve); theo chức năng (van chặn - block/root valve, van tiết lưu - throttling valve, van an toàn - safety/relief valve); theo cơ cấu tác động (van tay - hand valve, van điều khiển - control valve).
    • Hệ thống ký hiệu: Hướng dẫn đọc và nhận diện ký hiệu van trên bản vẽ công nghệ P&ID (Piping and Instrumentation Diagram) và bản vẽ lắp không gian ba chiều (Isometric).

  • Bài 2: Vận hành và bảo dưỡng van (Thời lượng: 73 giờ: 12 giờ lý thuyết, 58 giờ thực hành, 3 giờ kiểm tra):

    • Van cổng (Gate valve): Cấu tạo thân (body), nắp (bonnet), mặt bích (flanged), trục (stem), hộp làm kín (stuffing box), ống lót (bushing); kết cấu cổng van liền khối có xẻ rãnh, cổng van chế tạo rời (đĩa ghép song song dạng nêm, cổng solid split); cơ chế dòng chảy tầng, nguyên lý làm việc on-off, chống chỉ định vận hành ở vị trí tiết lưu do nguy cơ mòn không đều.
    • Van cầu (Globe valve): Kết cấu đĩa nút hình côn (plug disc), đĩa mở nhanh, các dạng đĩa tiết lưu (đĩa lỗ chữ V, dạng equal percentage plug, dạng tuyến tính, dạng kim), đĩa composite đàn hồi (vật liệu mềm xử lý tạp chất) và đĩa kim loại; cơ chế dòng chảy đổi hướng gây sụt áp, hướng dòng chảy đi từ dưới lên; tối ưu hóa cho chức năng tiết lưu.
    • Van chốt (Plug valve): Chi tiết chốt kim loại có lỗ xuyên (port opening), vận hành góc quay 90 độ (quick-opening); van chốt bôi trơn và van chốt không cần bôi trơn (cơ chế nâng hạ chốt); van chốt nhiều ngả/nhiều hướng dùng phân dòng.
    • Van bi (Ball valve): Cấu tạo bi cầu khoan lỗ thông, tay gạt xoay 90 độ; thân van 1 mảnh, 2 mảnh, 3 mảnh; phân loại bi có ngõng trục và không ngõng trục; vật liệu vòng đệm làm kín (seat ring) bằng Teflon (PTFE), nylon, cao su đàn hồi hoặc gốm/kim loại; đặc tính tổn thất áp suất thấp nhất trong các loại van.
    • Van bướm (Butterfly valve): Đĩa kim loại quay 90 độ, tích hợp chốt định vị và thang chia góc độ mở; cơ cấu gài góc mở khi làm việc ở chế độ tiết lưu.
    • Van màng (Diaphragm valve): Màng ngăn đàn hồi kết nối piston nâng hạ, cách ly hoàn toàn lưu chất với bộ phận cơ khí; ứng dụng cho lưu chất ăn mòn hóa học hoặc yêu cầu độ tinh khiết cao.
    • Van một chiều (Check valve): Nguyên lý tự đóng mở theo chênh lệch áp lực và trọng lượng bản thân đĩa van; các dạng kết cấu: van một chiều dạng quay/bản lề (swing), van dạng đặt nằm ngang/thẳng đứng (lift), van một chiều dạng bi (ball check valve).
    • Van điều khiển (Control valve): Thân van đơn, thân van đôi; cơ cấu dẫn động (actuator) bằng khí nén, điện (cuộn dây/động cơ mô tơ), thủy lực; thiết bị định vị (positioner); thiết bị điều khiển (controller); chế độ van thường đóng (fail-closed) và thường mở (fail-open).
    • Kỹ thuật vận hành cơ khí và phụ trợ: Quy trình vận hành van lớn, van trên cao, nối dài trục, cơ cấu bánh răng giảm lực; kiểm soát hiện tượng va đập thủy lực (búa nước); lắp đặt đường cân bằng áp suất (bypass); sử dụng choòng van.
    • Thực tập xưởng: Quy trình tháo lắp, kiểm tra, sửa chữa và thử áp suất cho 8 nhóm van (van cổng, van cầu, van chốt, van bi, van bướm, van một chiều, van điều khiển, van an toàn).

Kiến thức nền tảng được xây dựng

  • Cơ sở thủy lực công nghiệp: Quy luật chuyển động của chất lưu trong đường ống, sự phân biệt giữa dòng chảy tầng (trong van cổng mở hoàn toàn) và dòng chảy rối tạo tổn thất áp suất (trong van cầu); cơ chế tạo búa nước và nguyên lý cân bằng áp suất hai phía đĩa van.
  • Tiêu chuẩn vật liệu và chế tạo: Các hệ thống tiêu chuẩn quốc tế được tích hợp gồm ASTM (American Society for Testing and Materials), ANSI (American National Standards Institute), ASME (American Society of Mechanical Engineers).
  • Nguyên lý làm kín cơ học: Đặc tính làm việc của vật liệu làm kín đàn hồi (Teflon/PTFE, cao su), vật liệu composite và kim loại màu trong điều kiện nhiệt độ, áp suất và môi trường hóa chất khác nhau.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc - hiểu bản vẽ sơ đồ công nghệ P&ID và bản vẽ lắp Isometric; thực hiện đúng trình tự tháo lắp các cụm nắp van, thân van, trục van, đệm làm kín và cơ cấu dẫn động.
  • Kỹ năng phân tích (Analytical skills): Nhận diện các dạng khuyết tật bề mặt (rỗ, xước, mài mòn không đều trên cổng van, ổ đặt, bi van); phân tích nguyên nhân rò rỉ cơ khí và xác định các điểm tập trung ứng suất nhiệt.
  • Năng lực thực hành (Practical competencies): Vận hành chính xác cơ cấu tay quay, vô lăng trợ lực bánh răng; thực hiện thử áp suất theo bảng tiêu chuẩn kỹ thuật; vận hành và bảo dưỡng van an toàn, van điều khiển khí nén/điện/thủy lực.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Phương pháp tiếp cận sư phạm: Áp dụng mô hình giảng dạy tích cực. Đối với nội dung lý thuyết, giảng viên sử dụng phương pháp diễn giảng ngắn, thuyết trình trực quan qua hình ảnh/video mô phỏng, phương pháp nêu vấn đề (problem-based learning) và tổ chức bài tập tình huống thực tế.
  • Hệ thống câu hỏi và bài tập tình huống:
    • Các bài tập ghép nối thuật ngữ kỹ thuật với nguyên lý hoạt động (đặc tính ăn mòn, tiếp xúc seat ring, chế độ tiết lưu, lưu chất lỏng).
    • Tình huống kỹ thuật ứng dụng: Đánh giá khả năng làm việc của van khi vòng làm kín giữa nắp và thân van được chế tạo bằng hợp kim màu; biện pháp xử lý khi hạt rắn lơ lửng chèn vào ổ đặt van cầu đĩa composite và đĩa kim loại.
  • Tổ chức thực hành xưởng: Người học thực tập trực tiếp tại Xưởng thiết bị dầu khí và Phòng mô hình khai thác dầu khí. Quy trình thực hành được chia theo từng bước: chuẩn bị dụng cụ, xả áp, tháo rã chi tiết, đo đạc kiểm tra độ mòn/hở, thay thế gioăng đệm làm kín, lắp ráp đồng trục và thử kín áp lực.
  • Phương pháp kiểm tra và đánh giá: Căn cứ theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Điểm đánh giá quá trình (Trọng số 40%): Gồm 1 điểm kiểm tra thường xuyên (sau 8 giờ học, hình thức viết/vấn đáp về chuẩn kiến thức A1, A2, C1) và 1 điểm kiểm tra định kỳ (sau 14 giờ học, tích hợp lý thuyết và thực hành thao tác B1, C1, C2, C3).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Thực hiện sau 75 giờ học, bao gồm phần thi lý thuyết (trắc nghiệm/tự luận) và phần thi thực hành tháo lắp/vận hành trực tiếp trên thiết bị van.
    • Thang điểm: Tính theo thang điểm 10 (làm tròn 1 chữ số thập phân), quy đổi sang điểm chữ và thang điểm 4 theo hệ thống tín chỉ.
  • Hướng dẫn tự học: Học viên được phân nhóm từ 8–10 người; nhóm trưởng phân công nhiệm vụ nghiên cứu tài liệu trước khi lên lớp, chuẩn bị báo cáo thảo luận nhóm. Quy định chuyên cần bắt buộc: người học phải tham dự tối thiểu 70% số tiết lý thuyết (vắng >30% phải học lại) và 100% các buổi thực hành tại xưởng.

Điểm nổi bật và cập nhật (250-300 từ)

  • Kế thừa và chuẩn hóa tài liệu chuyên ngành: Giáo trình được cập nhật và chuẩn hóa năm 2020 dựa trên việc kế thừa Giáo trình Vận hành van (2017) và Tài liệu hướng dẫn thực hành van (2017) lưu hành nội bộ của Trường Cao đẳng Dầu khí, đồng thời đối chiếu cấu trúc với tài liệu chuyên khảo quốc tế Handbook of Valves của tác giả Philip A. Schweitzer (Industrial Press Inc.).
  • Tích hợp tiêu chuẩn kỹ thuật quốc tế: Hệ thống danh mục ký hiệu, quy cách vật liệu và áp suất thử nghiệm được quy chiếu trực tiếp theo các tiêu chuẩn công nghiệp: tiêu chuẩn vật liệu ASTM, tiêu chuẩn viện tiêu chuẩn quốc gia Hoa Kỳ ANSI, và tiêu chuẩn cơ khí chế tạo ASME.
  • Mối liên hệ ứng dụng trong công nghiệp dầu khí: Nội dung giáo trình giải quyết các bài toán công nghệ đặc thù của ngành khai thác - chế biến dầu khí:
    • Vận chuyển môi chất đa pha phức tạp: Hỗn hợp dầu thô, nước vỉa, khí đồng hành, khí gas nén và các chất lỏng có lẫn hạt rắn/tạp chất mài mòn.
    • Xử lý các hiện tượng vật lý nguy hiểm trong đường ống: Hiện tượng tăng áp kẹt nhiệt giữa hai bề mặt van cổng, hiện tượng va đập thủy lực (búa nước) khi đóng mở nhanh trên đường ống áp lực cao.
  • Liên kết chuỗi dây chuyền thiết bị: Giáo trình liên kết trực tiếp việc vận hành van với các cụm thiết bị công nghệ tiếp nối trong dây chuyền khai thác, gồm hệ thống đầu giếng (Christmas tree), hệ thống bình tách dầu khí (separator), cụm máy nén khí áp suất cao và hệ thống đường ống thu gom vận chuyển dầu khí.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Áp dụng cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành nghề: Vận hành thiết bị khai thác dầu khí, Vận hành thiết bị chế biến dầu khí và các chuyên ngành kỹ thuật cơ khí - vận hành đường ống liên quan.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng kỹ thuật cơ sở trước khi học mô đun này:
    • An toàn vệ sinh lao động (ATMT19MH01)
    • Vẽ kỹ thuật - 1 (CK19MH01)
    • Điện kỹ thuật cơ bản (KTĐ19MH11)
    • Cơ sở điều khiển quá trình (TĐH19MĐ12)
    • Cơ sở khai thác (KKT19MH34)
  • Giảng viên và cơ sở đào tạo: Giảng viên khoa Dầu khí sử dụng giáo trình làm tài liệu giảng dạy chính thức; căn cứ vào các bảng quy trình kiểm tra để thiết lập bảng kiểm (checklist) đánh giá kỹ năng thực hành xưởng và ngân hàng câu hỏi thi kết thúc mô đun.
  • Kỹ thuật viên tự học và tra cứu: Kỹ thuật viên bảo dưỡng, công nhân vận hành tại các trạm thu gom dầu khí, giàn khoan hoặc nhà máy lọc hóa dầu có thể sử dụng làm tài liệu tham khảo để tra cứu ký hiệu bản vẽ công nghệ, tiêu chuẩn vật liệu vòng đệm và quy trình xử lý sự cố kẹt van.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho người học trình độ Trung cấp, Cao đẳng nghề Dầu khí, kỹ thuật viên vận hành đường ống, trạm công nghệ và kỹ sư bảo dưỡng thiết bị cơ khí trong các nhà máy lọc dầu, giàn khai thác.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức về an toàn lao động, đọc bản vẽ kỹ thuật cơ khí, nguyên lý điện cơ bản, lý thuyết điều khiển quá trình tự động hóa và kiến thức cơ sở về dòng lưu chất khai thác dầu khí.

3. Điểm khác biệt với giáo trình khác?

Khác với các tài liệu lý thuyết chung, giáo trình tập trung chuyên sâu vào kỹ năng thực hành vận hành (chiếm 58/75 giờ), phân tích chi tiết cơ cấu làm kín (Teflon, composite, kim loại) và cung cấp đầy đủ bảng thông số áp suất thử nghiệm, quy trình kiểm tra tháo lắp thực tế.

4. Làm sao để tự học hiệu quả?

Cần kết hợp đọc trước phần lý thuyết cấu tạo, đối chiếu sơ đồ bản vẽ P&ID và bản vẽ Isometric, tham gia thảo luận nhóm theo chủ đề được giao và thực hiện đầy đủ 100% thời lượng thao tác tháo lắp trực tiếp trên thiết bị mô hình tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu bổ trợ gồm: Tài liệu hướng dẫn thực hành van (2017) của Trường Cao đẳng Dầu khí; sổ tay chuyên khảo Handbook of Valves của Philip A. Schweitzer; các tiêu chuẩn quốc tế ASTM, ANSI, ASME và hệ thống mô hình thực hành tại xưởng thiết bị dầu khí.

Kết luận (150 từ)

  • Giá trị cốt lõi của giáo trình: Giáo trình Vận hành van (KKT19MĐ50) cung cấp hệ thống kiến thức hoàn chỉnh từ phân loại, cấu tạo cơ khí, nguyên lý thủy lực đến quy trình tháo lắp, kiểm tra, sửa chữa và vận hành an toàn các loại van công nghiệp theo tiêu chuẩn kỹ thuật quốc tế (ASTM, ANSI, ASME).
  • Lộ trình học tập đề xuất:
    1. Nắm vững khái niệm, vai trò và đọc bản vẽ ký hiệu P&ID / Isometric (Bài 1).
    2. Học sâu cấu tạo, nguyên lý làm việc và cơ chế mài mòn của 8 nhóm van công nghiệp (Bài 2).
    3. Thực hiện quy trình tháo lắp, bảo dưỡng gioăng đệm và kiểm tra áp suất tại xưởng.
    4. Chuyển tiếp học các mô đun chuyên ngành: Vận hành Bơm (KKT19MĐ52), Vận hành máy nén (KKT19MĐ53), Vận hành thiết bị tách dầu khí (KKT19MĐ54).
  • Nguồn học liệu bổ sung: Hệ thống tiêu chuẩn viện dẫn ASTM, ANSI, ASME; tài liệu thực hành xưởng Trường Cao đẳng Dầu khí và sách chuyên khảo Handbook of Valves (Philip A. Schweitzer).
