I. Tổng quan giáo trình trắc địa nghề xây dựng cầu đường CĐ

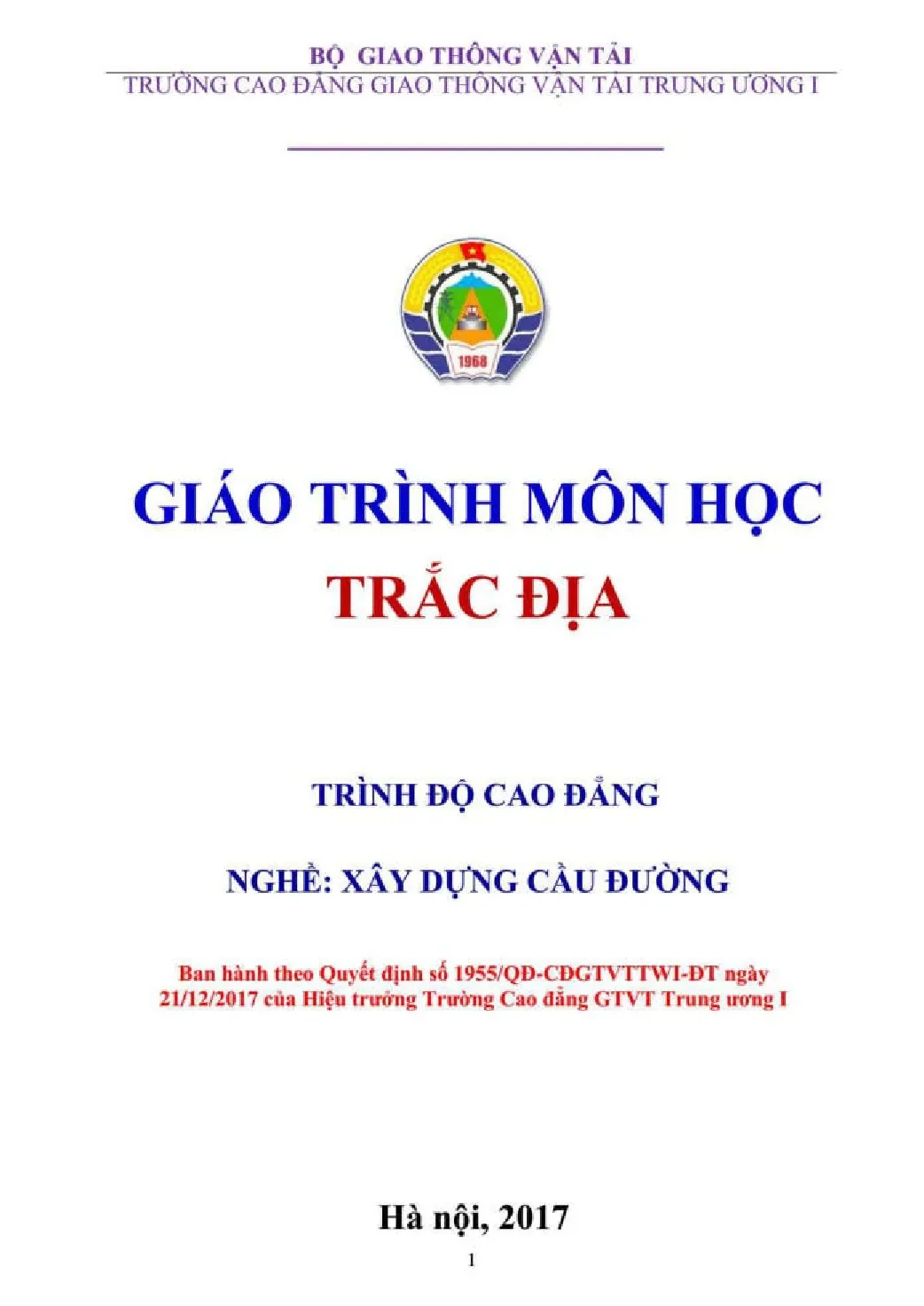

Giáo trình trắc địa là tài liệu cốt lõi, trang bị kiến thức và kỹ năng nền tảng cho sinh viên cao đẳng ngành xây dựng cầu đường. Nội dung học thuật này không chỉ giới thiệu các khái niệm cơ bản mà còn đi sâu vào các phương pháp đo đạc thực tiễn, đóng vai trò là kim chỉ nam cho mọi công tác trắc địa trong xây dựng. Theo Lời nói đầu của giáo trình trắc địa do Trường Cao đẳng GTVT Trung ương I biên soạn, môn học này là bắt buộc trong chương trình đào tạo, nhằm mục tiêu cung cấp những hiểu biết thiết yếu về máy móc và quy trình thi công công trình. Sự ra đời của tài liệu này giải quyết vấn đề thiếu hụt nguồn học liệu chuẩn hóa, thống nhất cho cả giảng viên và sinh viên. Được biên soạn dựa trên kinh nghiệm giảng dạy thực tế và tham khảo các nguồn tài liệu trắc địa công trình uy tín trong nước, giáo trình đảm bảo tính cập nhật và ứng dụng cao. Việc nắm vững kiến thức từ sách trắc địa cầu đường giúp người học tự tin thực hiện các nhiệm vụ từ khảo sát, thiết kế đến giám sát thi công, đảm bảo độ chính xác và an toàn cho mọi dự án giao thông.
1.1. Vai trò của môn học trắc địa cơ sở trong ngành xây dựng
Môn học trắc địa cơ sở được xem là môn học nhập môn nhưng mang tính quyết định đối với kỹ sư xây dựng tương lai. Nó cung cấp một hệ thống lý thuyết hoàn chỉnh về hình dạng, kích thước của Trái Đất và các phương pháp biểu thị bề mặt Trái Đất lên bản đồ. Kiến thức này là tiền đề để thực hiện các công tác đo đạc chi tiết. Cụ thể, trắc địa giúp xác định chính xác vị trí, hình dạng, và kích thước của các lô đất, phục vụ công tác quy hoạch và thiết kế. Trong quá trình thi công, các kỹ năng đo đạc giúp chuyển bản vẽ thiết kế ra thực địa một cách chính xác, từ việc định vị tim cọc, mố trụ cầu đến xác định cao độ mặt đường. Hơn nữa, công tác trắc địa trong xây dựng còn bao gồm việc quan trắc biến dạng, theo dõi sự lún, nghiêng, dịch chuyển của công trình trong và sau khi xây dựng. Điều này đảm bảo công trình vận hành ổn định và an toàn trong suốt vòng đời dự án. Do đó, việc học và hiểu sâu môn học này là yêu cầu không thể thiếu.
1.2. Cấu trúc và đề cương chi tiết môn trắc địa trong giáo trình
Đề cương chi tiết môn trắc địa được cấu trúc một cách logic, đi từ tổng quan đến chi tiết, từ lý thuyết đến thực hành. Giáo trình thường bắt đầu với các kiến thức chung về trắc địa, định nghĩa các chuyên ngành như trắc địa cao cấp, trắc địa công trình, và trắc địa ảnh. Phần tiếp theo tập trung vào bình đồ địa hình, giải thích về mặt thủy chuẩn, hệ tọa độ địa lý, và các phép chiếu bản đồ như phép chiếu Gauss. Các bài học trọng tâm bao gồm kỹ thuật đo đạc cơ bản: đo góc, đo dài và đo cao. Mỗi kỹ thuật được mô tả chi tiết về nguyên lý, cấu tạo dụng cụ (như máy kinh vĩ, máy thủy bình), phương pháp đo và cách xử lý sai số. Các bài học sau đó đi sâu vào ứng dụng thực tiễn như đo vẽ bình đồ, đo vẽ mặt cắt địa hình và quan trắc biến dạng công trình. Cấu trúc này giúp người học xây dựng kiến thức một cách hệ thống, vững chắc, dễ dàng liên kết lý thuyết với các công việc thực tế tại công trường.
II. Thách thức và sai số thường gặp trong trắc địa công trình
Công tác trắc địa công trình giao thông luôn đối mặt với nhiều thách thức, trong đó sai số đo đạc là vấn đề lớn nhất, ảnh hưởng trực tiếp đến chất lượng và an toàn của dự án. Giáo trình chỉ rõ, sai số có thể xuất phát từ nhiều nguyên nhân và được phân thành ba loại chính. Sai số sai lầm (sai số thô) thường do sự thiếu cẩn trọng của người đo gây ra. Sai số hệ thống bắt nguồn từ sự không hoàn chỉnh của máy móc, dụng cụ đo. Sai số ngẫu nhiên là loại sai số không thể loại bỏ hoàn toàn, xuất phát từ các yếu tố khách quan và giới hạn của thiết bị. Việc hiểu rõ bản chất của từng loại sai số là bước đầu tiên để kiểm soát độ chính xác. Nếu không được phát hiện và hiệu chỉnh kịp thời, các sai số này có thể tích tụ, dẫn đến những sai lệch nghiêm trọng trong việc định vị công trình, sai khác về cao độ, và thậm chí là các sự cố kết cấu. Do đó, việc nắm vững các phương pháp kiểm tra và xử lý số liệu trắc địa là kỹ năng sống còn của một kỹ sư trắc địa.
2.1. Phân loại và các phương pháp khắc phục sai số đo đạc
Để đảm bảo độ chính xác, việc phân loại và áp dụng phương pháp khắc phục sai số là bắt buộc. Đối với sai số sai lầm, cách khắc phục hiệu quả nhất là sự cẩn thận và thực hiện các phép đo kiểm tra. Giáo trình khuyến nghị "Đại lượng đo thừa chính là một trong những phương pháp hữu hiệu để kiểm tra phát hiện sai số sai lầm". Đối với sai số hệ thống, cần tiến hành kiểm nghiệm dụng cụ đo trước khi sử dụng. Ví dụ, cần kiểm tra và hiệu chỉnh các trục của máy kinh vĩ để đảm bảo chúng vuông góc với nhau theo đúng tiêu chuẩn. Sai số ngẫu nhiên, dù không thể triệt tiêu, nhưng có thể được hạn chế bằng cách tăng số lần đo và lấy giá trị trung bình. Lý thuyết xác suất cho thấy sai số ngẫu nhiên tuân theo quy luật phân phối chuẩn, và các giá trị đo vượt quá giới hạn cho phép (thường là 2-3 lần sai số trung phương) sẽ bị loại bỏ. Việc áp dụng các quy trình bình sai như bình sai lưới đường chuyền cũng là một phương pháp quan trọng để phân phối và giảm thiểu ảnh hưởng của sai số ngẫu nhiên.
2.2. Yêu cầu về hệ tọa độ và độ cao trong xây dựng công trình
Một hệ tọa độ và độ cao trong xây dựng thống nhất và chính xác là nền tảng cho mọi hoạt động đo đạc. Mọi điểm trên công trình, từ tim cọc móng đến đỉnh trụ cầu, đều phải được xác định vị trí trong một hệ quy chiếu duy nhất. Tại Việt Nam, hệ tọa độ thường dùng là hệ VN-2000, dựa trên phép chiếu Gauss-Kruger. Về độ cao, hệ độ cao quốc gia lấy mốc 0 tại Hòn Dấu (Hải Phòng). Mọi tính toán thiết kế và bố trí thi công đều phải tuân thủ nghiêm ngặt theo các hệ quy chiếu này. Bất kỳ sự nhầm lẫn hoặc sai lệch nào trong việc áp dụng hệ tọa độ và độ cao đều có thể dẫn đến hậu quả nghiêm trọng, ví dụ như hai đầu cầu không khớp nối được với nhau. Do đó, công tác đầu tiên tại mỗi công trường là xây dựng lưới khống chế mặt bằng và độ cao, liên kết chặt chẽ với các điểm gốc của nhà nước. Đây là cơ sở để triển khai tất cả các công tác đo đạc trong thi công cầu và đường sau này.
III. Hướng dẫn các phương pháp đo đạc cơ bản trong giáo trình
Nội dung cốt lõi của giáo trình đo đạc tập trung vào việc hướng dẫn chi tiết các phương pháp đo lường cơ bản, nền tảng của mọi hoạt động khảo sát và thi công. Ba phép đo quan trọng nhất bao gồm đo góc, đo dài và đo cao. Mỗi phương pháp đều có nguyên lý riêng, yêu cầu sử dụng các loại máy móc chuyên dụng và tuân thủ một quy trình thao tác nghiêm ngặt để đạt được độ chính xác yêu cầu. Ví dụ, nguyên lý đo góc bằng dựa trên việc xác định hình chiếu của hai hướng ngắm lên một mặt phẳng ngang. Trong khi đó, đo cao hình học lại sử dụng tia ngắm nằm ngang của máy thủy bình để xác định chênh lệch độ cao giữa hai điểm. Việc kết hợp thành thạo các phương pháp này cho phép người kỹ sư xây dựng được một bức tranh toàn cảnh về địa hình khu vực dự án. Từ đó, các bình đồ địa hình và mặt cắt được thành lập, phục vụ cho công tác thiết kế kỹ thuật và lập kế hoạch thi công một cách khoa học và chính xác. Đây là những kỹ năng thực hành không thể thiếu đối với sinh viên ngành xây dựng cầu đường.
3.1. Kỹ thuật đo góc bằng và góc đứng với máy kinh vĩ toàn đạc
Đo góc là một trong những nhiệm vụ cơ bản và quan trọng nhất. Máy kinh vĩ và máy toàn đạc điện tử là các công cụ chính để thực hiện công việc này. Kỹ thuật đo góc bằng tại một trạm máy thường được thực hiện theo phương pháp đo góc đơn giản hoặc đo toàn vòng. Giáo trình hướng dẫn cụ thể quy trình đo ở hai vị trí bàn độ: thuận kính (TR) và đảo kính (PH). Việc đo ở cả hai vị trí và lấy kết quả trung bình giúp "loại trừ sai số do trục ngắm không vuông góc với trục quay ống kính (sai số 2C)". Kết quả đo góc sau đó được sử dụng để tính toán góc định hướng và bình sai lưới đường chuyền. Đo góc đứng (góc nghiêng) cũng tuân theo quy trình tương tự, giúp xác định góc nghiêng của một hướng ngắm so với mặt phẳng nằm ngang, là dữ liệu đầu vào quan trọng cho phương pháp đo cao lượng giác. Việc thao tác thành thạo các loại khóa hãm, ốc vi động và đọc số chính xác trên bàn độ là yếu tố quyết định đến chất lượng của phép đo.
3.2. Quy trình đo dài trực tiếp và gián tiếp trong thực địa
Đo dài, hay đo khoảng cách, có thể được thực hiện bằng hai phương pháp chính: trực tiếp và gián tiếp. Đo trực tiếp thường sử dụng thước thép, áp dụng cho các khoảng cách không quá lớn và địa hình tương đối bằng phẳng. Quy trình yêu cầu phải dóng thẳng hướng, kéo căng thước và đọc số cẩn thận. Sai số trong phương pháp này có thể đến từ việc thước không thẳng, nhiệt độ môi trường ảnh hưởng đến chiều dài thước, hoặc địa hình dốc. Phương pháp đo dài gián tiếp sử dụng máy toàn đạc điện tử hoặc máy kinh vĩ kết hợp với mia. Nguyên lý dựa trên hệ thống dây chữ thập thị距 (trên, giữa, dưới) trong ống kính. Bằng cách đọc các chỉ số trên mia, người ta có thể tính toán ra khoảng cách nghiêng, sau đó quy đổi về khoảng cách ngang dựa vào góc đứng đã đo. Phương pháp này cho phép đo các khoảng cách lớn và ở những địa hình phức tạp một cách nhanh chóng, là phương pháp phổ biến trong trắc địa công trình giao thông hiện đại.
3.3. Nguyên lý và các bước đo cao hình học bằng máy thủy bình
Đo cao hình học là phương pháp xác định chênh cao giữa các điểm với độ chính xác cao nhất, sử dụng máy thủy bình và mia. Nguyên lý cơ bản là tạo ra một tia ngắm nằm ngang song song với mặt thủy chuẩn. Quy trình đo cao từ giữa là phổ biến nhất: đặt máy ở khoảng giữa hai điểm A (mia sau) và B (mia trước). Sau khi cân bằng máy, người đo đọc số trên mia tại A (số đọc sau) và mia tại B (số đọc trước). Chênh cao giữa hai điểm được tính bằng công thức: h = (số đọc sau) - (số đọc trước). Bằng cách thực hiện liên tiếp các trạm đo như vậy, người ta có thể dẫn truyền độ cao từ một điểm gốc đã biết cao độ đến các điểm cần xác định khác, hình thành nên lưới khống chế độ cao. Để kiểm tra, giáo trình yêu cầu sử dụng mia 2 mặt (đen và đỏ) hoặc tiến hành đo đi và đo về. Sai số khép tuyến đo phải nằm trong giới hạn cho phép, ví dụ ±20√L (mm) đối với vùng đồng bằng, với L là chiều dài tuyến đo tính bằng km.
IV. Ứng dụng công tác trắc địa trong thi công cầu và đường bộ
Kiến thức từ giáo trình trắc địa nghề xây dựng cầu đường được ứng dụng trực tiếp và xuyên suốt trong mọi giai đoạn của một dự án. Từ khâu khảo sát lập dự án, thi công cho đến hoàn công và bảo trì, công tác trắc địa trong xây dựng luôn đóng vai trò trung tâm. Trong giai đoạn khảo sát, các kỹ sư trắc địa tiến hành đo vẽ, thành lập bình đồ địa hình và các mặt cắt dọc, mặt cắt ngang. Đây là cơ sở dữ liệu không gian quan trọng để các kỹ sư thiết kế lựa chọn hướng tuyến tối ưu, tính toán khối lượng đào đắp và thiết kế các kết cấu công trình như cầu, cống, tường chắn. Khi dự án bước vào giai đoạn thi công, vai trò của trắc địa càng trở nên quan trọng. Các kỹ sư phải thực hiện việc chuyển các yếu tố thiết kế từ bản vẽ ra thực địa một cách chính xác đến từng milimet. Mọi vị trí tim đường, mố trụ cầu, cao độ mặt đường đều được định vị và kiểm tra liên tục bằng các thiết bị đo đạc hiện đại như máy toàn đạc điện tử và hệ thống GPS trong xây dựng.
4.1. Quy trình đo đạc trong thi công cầu và các hạng mục phụ trợ
Hoạt động đo đạc trong thi công cầu đòi hỏi độ chính xác cực kỳ cao. Quy trình bắt đầu bằng việc xây dựng một lưới khống chế mặt bằng và độ cao chi tiết quanh vị trí cầu. Từ lưới này, kỹ sư sẽ tiến hành định vị tim và vị trí các mố, trụ. Công tác đóng cọc móng phải được giám sát chặt chẽ về cả tọa độ và độ thẳng đứng. Sau khi hoàn thành móng, việc định vị bệ móng, thân trụ và xà mũ cũng cần được kiểm tra liên tục. Đặc biệt, việc lao lắp dầm cầu là công đoạn yêu cầu độ chính xác cao nhất, đảm bảo các phiến dầm được đặt đúng vị trí và cao độ thiết kế. Ngoài ra, công tác trắc địa còn phục vụ cho việc thi công các hạng mục phụ trợ như đường dẫn đầu cầu, hệ thống thoát nước, và lan can. Suốt quá trình thi công, việc quan trắc lún và chuyển vị của mố trụ là nhiệm vụ không thể thiếu để đảm bảo an toàn kết cấu.
4.2. Kỹ thuật đo đạc trong thi công đường và san lấp mặt bằng
Đối với công tác đo đạc trong thi công đường, nhiệm vụ chính là định vị tim tuyến và ranh giới giải phóng mặt bằng. Dựa trên hồ sơ thiết kế, kỹ sư trắc địa sẽ cắm các cọc chi tiết để xác định vị trí tim đường, mép nền đường và các điểm thay đổi độ dốc. Công tác thi công nền đường bao gồm việc kiểm soát cao độ của từng lớp vật liệu (đất đắp, cấp phối đá dăm). Máy thủy bình được sử dụng liên tục để kiểm tra cao độ bề mặt, đảm bảo độ dốc ngang và dốc dọc theo đúng thiết kế. Khi thi công các lớp mặt đường bê tông nhựa, việc kiểm soát cao độ càng trở nên nghiêm ngặt để đảm bảo độ bằng phẳng và khả năng thoát nước của mặt đường. Công tác san lấp mặt bằng trong các dự án lớn cũng dựa hoàn toàn vào số liệu trắc địa. Kỹ sư sẽ đo đạc địa hình hiện trạng, sau đó tính toán khối lượng đào, đắp và hướng dẫn cho các máy thi công san gạt đến đúng cao độ thiết kế.
4.3. Giám sát và quan trắc biến dạng công trình giao thông
Quan trắc biến dạng là một ứng dụng quan trọng của trắc địa nhằm đánh giá sự ổn định và an toàn của công trình. Đối với cầu, người ta thường thiết lập các mốc quan trắc trên mố, trụ và dầm để theo dõi các chuyển vị theo phương thẳng đứng (độ lún) và phương ngang. Các phép đo được thực hiện định kỳ bằng các phương pháp đo cao hình học chính xác cao và đo góc cạnh bằng máy toàn đạc điện tử. Đối với các công trình đường, đặc biệt là các đoạn đi qua khu vực có nền đất yếu hoặc các mái dốc cao, việc quan trắc lún và trượt là hết sức cần thiết. Các số liệu quan trắc được xử lý số liệu trắc địa và phân tích để đưa ra những cảnh báo sớm về các nguy cơ mất ổn định, từ đó có biện pháp khắc phục kịp thời. Giáo trình nhấn mạnh đây là một phần không thể tách rời của công tác quản lý chất lượng và bảo trì công trình giao thông.
V. Xu hướng công nghệ mới GPS và phần mềm trắc địa hiện đại
Ngành trắc địa đang có những bước chuyển mình mạnh mẽ nhờ vào sự phát triển của công nghệ. Các phương pháp đo đạc truyền thống đang dần được bổ sung và thay thế bởi các công nghệ hiện đại, mang lại hiệu quả và độ chính xác cao hơn. Trong đó, hệ thống định vị toàn cầu và các phần mềm trắc địa chuyên dụng là hai yếu tố nổi bật nhất. GPS trong xây dựng không còn là khái niệm xa lạ, nó đã trở thành công cụ đắc lực trong công tác khảo sát địa hình, bố trí công trình và giám sát thi công. Thay vì phải triển khai các lưới đường chuyền phức tạp, kỹ sư có thể xác định tọa độ của điểm đo một cách nhanh chóng với độ chính xác cao. Bên cạnh đó, sự ra đời của các phần mềm mạnh mẽ giúp tự động hóa quá trình tính toán, bình sai lưới, xử lý số liệu và thành lập bản đồ. Những công nghệ này không chỉ giúp tiết kiệm thời gian, nhân lực mà còn giảm thiểu các sai sót do con người, nâng cao chất lượng tổng thể của công tác trắc địa trong xây dựng.
5.1. Nguyên lý và ứng dụng hệ định vị toàn cầu GPS trong xây dựng
Hệ thống định vị toàn cầu (GPS) hoạt động dựa trên nguyên lý nhận tín hiệu từ một mạng lưới gồm ít nhất 24 vệ tinh bay quanh Trái Đất. Máy thu GPS trên mặt đất sẽ tính toán vị trí của mình dựa trên khoảng cách đến các vệ tinh này. Giáo trình giới thiệu ba phương pháp định vị chính: định vị tuyệt đối, định vị tương đối và định vị vi phân (DGPS). Trong xây dựng, phương pháp định vị tương đối (RTK - Real Time Kinematic) được sử dụng phổ biến nhất, cho phép xác định tọa độ điểm với độ chính xác đến centimet ngay tại thực địa. Ứng dụng của GPS trong xây dựng rất đa dạng: từ việc thành lập lưới khống chế cơ sở, đo vẽ địa hình chi tiết, bố trí tim tuyến công trình, đến việc gắn trên các máy thi công (máy ủi, máy san) để điều khiển lưỡi ben một cách tự động theo đúng cao độ thiết kế. Công nghệ này đã cách mạng hóa công tác khảo sát và thi công trắc địa công trình giao thông.
5.2. Vai trò của các phần mềm xử lý số liệu trắc địa chuyên dụng
Số liệu đo đạc từ thực địa (sổ đo tay hoặc file từ máy toàn đạc, GPS) cần phải được xử lý để trở thành các sản phẩm cuối cùng như bản đồ, báo cáo kết quả. Đây là lúc các phần mềm trắc địa phát huy vai trò. Các phần mềm như Civil 3D, Topo, HHMaps... cho phép nhập số liệu, thực hiện các bài toán bình sai lưới đường chuyền, lưới độ cao một cách tự động và chính xác. Chúng có khả năng tính toán khối lượng đào đắp, thiết kế đường đồng mức, và xây dựng mô hình số địa hình (DTM). Từ mô hình này, người dùng có thể dễ dàng tạo ra các bình đồ địa hình, mặt cắt dọc, mặt cắt ngang. Việc xử lý số liệu trắc địa bằng phần mềm không chỉ nhanh chóng mà còn đảm bảo tính nhất quán, giảm thiểu sai sót trong tính toán thủ công. Hơn nữa, khả năng kết xuất dữ liệu sang các định dạng khác nhau giúp tích hợp liền mạch công tác trắc địa với các bộ môn thiết kế và quản lý dự án khác.
