Tổng quan về giáo trình (250-300 từ)

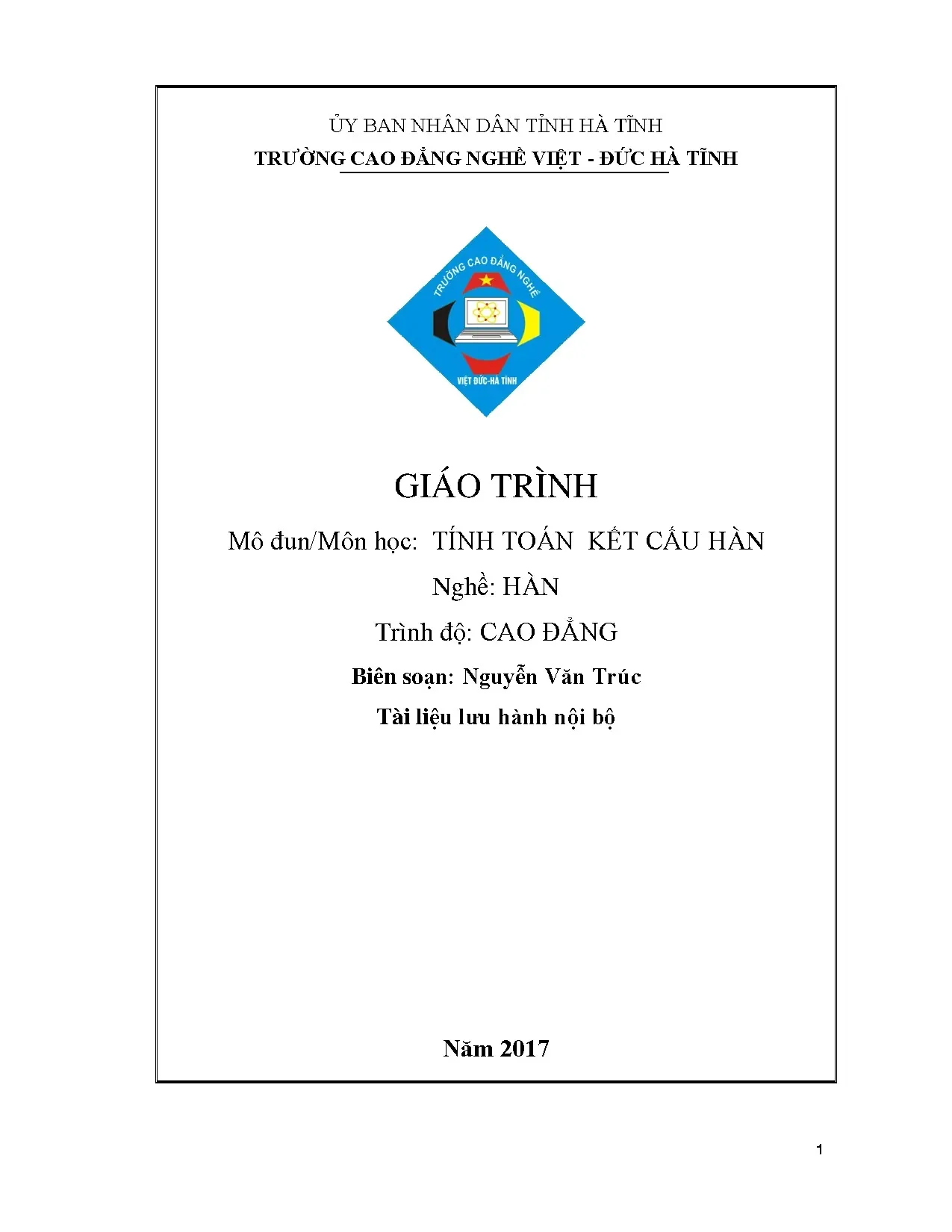

Giáo trình Tính toán kết cấu hàn do tác giả Nguyễn Văn Trúc biên soạn năm 2017, lưu hành nội bộ tại Trường Cao đẳng Nghề Việt - Đức Hà Tĩnh (trực thuộc Ủy ban Nhân dân tỉnh Hà Tĩnh). Tài liệu được xây dựng dưới dạng mô-đun/môn học chuyên môn trong chương trình đào tạo nghề Hàn ở trình độ Cao đẳng. Về mặt vị trí trong khung đào tạo, môn học đóng vai trò cầu nối giữa nhóm kiến thức cơ sở (Vật liệu học, Sức bền vật liệu, Vẽ kỹ thuật) và nhóm kỹ năng thực hành công nghệ hàn kết cấu kim loại.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học phương pháp tính toán tải trọng, kiểm tra điều kiện bền của các dạng liên kết hàn; phân tích và định lượng ứng suất dư, biến dạng nhiệt phát sinh trong quá trình hàn; đồng thời thiết kế kích thước mặt cắt ngang và mối nối liên kết cho các dạng kết cấu chịu tải phổ biến trong thực tế công nghiệp.

Cấu trúc giáo trình bao gồm 5 bài học được tổ chức theo mạch phát triển từ tính chất cơ bản của vật liệu, giải thuật tính toán liên kết mối hàn đơn lẻ, cơ chế nhiệt sinh ứng suất và biến dạng, cho đến quy trình thiết kế hoàn chỉnh các cấu kiện phức tạp (dầm, trụ, bình áp lực, dàn thép). Điểm đặc thù của tài liệu là phương pháp tiếp cận gắn liền giữa công thức giải tích sức bền với tiêu chuẩn kỹ thuật Việt Nam (TCVN) và các quy trình công nghệ hàn cụ thể.

                    GIÁO TRÌNH TÍNH TOÁN KẾT CẤU HÀN
   Bài 1          Bài 2         Bài 3         Bài 4          Bài 5
  Vật liệu     Độ bền mối    Ứng suất &    Kết cấu dầm    Kết cấu tấm
  chế tạo         hàn         biến dạng      & cột trụ       & hệ dàn

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

  • Bài 1: Vật liệu chế tạo kết cấu hàn: Giới thiệu đặc tính sử dụng của thép định hình theo tiêu chuẩn (thép chữ L cánh đều theo TCVN 1656-75 gồm 67 loại; thép L cánh lệch theo TCVN 1657-75 gồm 47 loại; thép chữ [ theo TCVN 1654-75 gồm 22 loại; thép chữ I theo TCVN 1655-75 gồm 23 loại). Phân loại quy cách thép tấm (tấm mỏng 0,2–4 mm, phổ thông 4–60 mm, tấm dày 4–160 mm). Trình bày tính hàn và phạm vi ứng dụng của thép các bon thấp, thép hợp kim thấp (Cr-Si-Mn, Cr-Mn-Mo), thép không rỉ (Cr-Ni, Ni-Mo-Cr) và hợp kim nhôm (Duya-ra, Al-Mg).
  • Bài 2: Tính toán độ bền mối hàn: Xây dựng công thức kiểm tra bền kéo, nén, uốn, xoắn và tổ hợp lực cho mối hàn giáp mối (thẳng và xiên), mối hàn góc (đối xứng ngang, đối xứng dọc, không đối xứng). Cung cấp các ví dụ tính toán kích thước đường hàn $h, B, L$ và kiểm tra an toàn phân xưởng.
  • Bài 3: Ứng suất và biến dạng khi hàn: Cơ chế hình thành nội lực tác dụng $P = F_c \cdot \sigma_T$ tại vùng nhiệt độ nóng chảy đến $550^\circ\text{C}$; xác định diện tích vùng ứng suất tác dụng $F_c = b_0 \cdot S$ với $b_0 = b_1 + b_2$ phụ thuộc năng lượng đường $q = 0,24 \cdot \eta \cdot I \cdot U / v$. Phương pháp xác định mô men uốn $M$, ứng suất uốn $\sigma_u$ và độ võng $f$ cho liên kết tấm, kết cấu góc L và chữ T. Các giải pháp giảm ứng suất - biến dạng: bố trí đường hàn, kẹp chặt, tạo lực ép, nung nóng sơ bộ, ram nhiệt luyện ở nhiệt độ $600 \div 650^\circ\text{C}$, nắn nguội cơ khí và nắn nhiệt.
  • Bài 4: Tính toán kết cấu dầm, trụ:
    • Kết cấu dầm: Phân loại dầm chữ I, hộp, chữ U; xác định chiều cao kinh nghiệm $h$, mô men chống uốn $W_y$, mô men quán tính $J_y, J_V, J_d$; kiểm tra ứng suất uốn, ứng suất cắt $\tau$ và ứng suất tương đương $\sigma_{td} \le 1,05[\sigma]_k$; phân tích 3 phương án thứ tự hàn dầm chữ I và giải pháp kéo sơ bộ tấm vách.
    • Kết cấu trụ: Tính toán trụ nén đúng tâm/lệch tâm (mặt cắt chữ I, chữ thập, hình hộp) thông qua hệ số uốn dọc $\varphi$ và độ mảnh $\lambda = L/r_{min}$; phương pháp đúng dần liên tục thiết kế mặt cắt; tính lực cắt quy ước $Q = 0,2\sqrt{F}$ (thép các bon, nhôm) và $Q = 0,4\sqrt{F}$ (thép hợp kim) để tính mối hàn thân trụ.
  • Bài 5: Tính toán kết cấu tấm, dàn: Tính toán thân, đáy, nắp thùng chứa hình trụ đứng và bình áp lực cao; phân tích co ngang mối hàn tấm tự do và tấm gá kẹp; tính tải trọng, nội lực thanh dàn kèo nhà và dàn cần trục; tính toán kích thước thanh biên và liên kết nút dàn.
TIẾN TRÌNH LOGIC CỦA GIÁO TRÌNH:
[Vật liệu & Quy cách TCVN]

Kiến thức nền tảng được xây dựng

  • Lý thuyết sức bền và đàn hồi: Thiết lập các giới hạn chịu tải dựa trên giới hạn chảy của vật liệu $\sigma_T$, ứng suất cho phép $[\sigma]_k$, mô men quán tính $J$, mô men kháng uốn $W$, bán kính quán tính $r$ và hệ số giảm ứng suất uốn dọc $\varphi$.
  • Lý thuyết nhiệt trong công nghệ hàn: Mô hình hóa sự phân bố trường nhiệt độ do nguồn nhiệt hồ quang gây ra, xác định vùng kim loại nóng chảy/chảy dẻo ($b_1$) và vùng đàn hồi ($b_2$) để thiết lập phương trình cân bằng nội lực dọc trục.
  • Phương pháp tính toán đúng dần: Thuật toán lặp trong thiết kế cấu kiện chịu uốn dọc khi diện tích tiết diện $F$ và hệ số $\varphi$ phụ thuộc lẫn nhau.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu tiêu chuẩn quy cách thép hình, xác định chế độ hàn (dòng điện $I_h$, vận tốc hàn $V_h$, đường kính que hàn $d$, công suất hồ quang $q$).
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ chịu lực phức tạp của dầm, trụ, hệ dàn; tính toán nội lực phản kháng, mô men uốn cục bộ và dự báo phương chiều của độ võng dư $f$.
  • Kỹ năng thực hành thiết kế (Practical competencies): Lập phương án phân bố thứ tự đường hàn đối xứng/chéo nhau để triệt tiêu biến dạng; tính toán kiểm tra bền cho mối nối ghép và lựa chọn giải pháp nắn nhiệt/ram ủ khử ứng suất.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm kết hợp giữa diễn dịch giải tích cơ học và quy nạp giải pháp công nghệ. Mỗi đơn vị bài học đều tuân thủ cấu trúc: định nghĩa phân loại $\rightarrow$ xây dựng công thức toán học/cơ học $\rightarrow$ thuật toán tính toán từng bước $\rightarrow$ bài tập ví dụ có số liệu định lượng $\rightarrow$ quy định an toàn lao động đặc thù.

QUY TRÌNH TIẾP CẬN SƯ PHẠM MỖI BÀI HỌC:

Hệ thống ví dụ tính toán (case studies/practical exercises) đóng vai trò trung tâm trong giáo trình, cung cấp các thông số tải trọng và vật liệu thực tế:

  • Tính toán chiều dài đường hàn giáp mối chịu lực kéo $N = 260\text{ kN}$, ứng suất $[\sigma]_h = 28\text{ kN/cm}^2$, chiều dày tấm $S = 8\text{ mm}$.
  • Xác định chiều cao đường hàn đối xứng ngang chịu tải $N = 450\text{ kN}$.
  • Tính toán độ võng dư $f$ của liên kết hàn giáp mối hai tấm lệch kích thước ($h_a = 300\text{ mm}, h_c = 250\text{ mm}, S = 6\text{ mm}, l = 1500\text{ mm}$).
  • Thiết kế hoàn chỉnh mặt cắt dầm chữ I chịu tải trọng tập trung $P = 1950\text{ kN}$, nhịp dầm $l = 8\text{ m}$.
  • Thiết kế mặt cắt trụ chữ I chịu lực nén đúng tâm $P = 940\text{ kN}$, chiều cao $l = 8\text{ m}$ bằng phương pháp thử - sai đúng dần.

Phương pháp đánh giá kết quả học tập được thực hiện thông qua khả năng thiết lập phương trình bền, tra bảng hệ số $\varphi$, kiểm tra điều kiện ứng suất tương đương $\sigma_{td} \le 1,05[\sigma]_k$, và đưa ra quy trình công nghệ hàn hợp lý cho từng cấu kiện.

Đối với hoạt động tự học, người học cần nắm vững quy trình các bước tính toán thiết kế (gồm 10 bước đối với kết cấu trụ nén), tự giải lại các bài toán mẫu và đối chiếu với bảng tra cứu hệ số kỹ thuật đính kèm trong tài liệu.

Điểm nổi bật và cập nhật (250-300 từ)

  • Quy chuẩn hóa vật liệu theo hệ thống TCVN: Giáo trình tích hợp các thông số kỹ thuật chi tiết của các bộ tiêu chuẩn Việt Nam về thép hình, bao gồm số lượng phân loại, dải kích thước cạnh và chiều dày cụ thể:
    • TCVN 1656-75: Quy chuẩn 67 loại thép góc đều cạnh (từ L20x3 đến L250x20).
    • TCVN 1657-75: Quy chuẩn 47 loại thép góc không đều cạnh (từ L25x16x3 đến L250x160x20).
    • TCVN 1654-75: Quy chuẩn 22 loại thép chữ [ (chiều cao tiết diện từ 50 mm đến 400 mm, chiều dài thanh 4–13 m).
    • TCVN 1655-75: Quy chuẩn 23 loại thép chữ I (chiều cao tiết diện từ 100 mm đến 600 mm).
  • Mô hình hóa ứng suất và biến dạng nhiệt: Tài liệu không dừng lại ở việc tính toán cơ học thuần túy mà đi sâu vào bản chất nhiệt - cơ của quá trình hàn. Công thức tính năng lượng hồ quang $q = 0,24 \cdot \eta \cdot I \cdot U$ và phương pháp xác định vùng ứng suất tác dụng ($F_c$) tại ngưỡng nhiệt độ $550^\circ\text{C}$ giúp người học giải thích được nguồn gốc của nội lực co ngót dọc và co ngót ngang.
  • Giải pháp công nghệ xử lý biến dạng có tính ứng dụng cao: Tài liệu hướng dẫn chi tiết các biện pháp công nghệ can thiệp trực tiếp vào sản xuất:
    • Phương pháp kéo căng sơ bộ tấm vách dầm trước khi hàn nhằm loại trừ hiện tượng mất ổn định, lồi lõm khi tấm vách mỏng.
    • Quy trình nhiệt luyện ram thấp ở $600 \div 650^\circ\text{C}$ với thời gian giữ nhiệt $2 \div 3\text{ phút/mm}$ chiều dày để khử ứng suất dư.
    • Kỹ thuật nắn nhiệt bằng ngọn lửa khí đốt dựa trên sơ đồ phân bố nhiệt cục bộ để tạo biến dạng ngược chiều.
  • Bảng tra cứu số liệu kỹ thuật thực nghiệm: Cung cấp bảng tra hệ số uốn dọc $\varphi$ chi tiết từ độ mảnh $\lambda = 10$ đến $\lambda = 200$ tương ứng với 4 nhóm vật liệu: thép CT3/CT4, thép CT5, thép hợp kim và hợp kim nhôm.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và học viên:
    • Đối tượng chính là sinh viên trình độ Cao đẳng nghề chuyên ngành Hàn, sinh viên ngành Công nghệ Kỹ thuật Cơ khí, Chế tạo máy, và Kỹ thuật Kết cấu công trình.
    • Tài liệu phục vụ cho môn học/mô-đun Tính toán kết cấu hàn trong giai đoạn đào tạo chuyên ngành (thường bố trí ở năm thứ hai hoặc năm thứ ba).
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở bao gồm: Toán cao cấp/Toán ứng dụng, Cơ học lý thuyết, Sức bền vật liệu, Dung sai và Đo lường kỹ thuật, Vẽ kỹ thuật cơ khí, cùng các mô-đun công nghệ hàn cơ bản (Hàn hồ quang tay SMAW, Hàn tự động dưới lớp thuốc SAW).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chính quy, biên soạn ngân hàng đề thi, hướng dẫn bài tập lớn và đồ án môn học thiết kế kết cấu hàn.
  • Kỹ thuật viên và kỹ sư thực hành: Dùng làm tài liệu tham khảo kỹ thuật phục vụ việc tra cứu quy cách thép hình tiêu chuẩn, kiểm tra điều kiện bền liên kết và xây dựng phương án hàn kết cấu thép tại các phân xưởng cơ khí, nhà máy đóng tàu, chế tạo bồn bể áp lực và nhà xưởng công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp cho sinh viên, học viên hệ Cao đẳng nghề Hàn, ngành Cơ khí chế tạo, giảng viên giảng dạy mô-đun kết cấu hàn và kỹ thuật viên phụ trách giám sát, thiết kế quy trình hàn kết cấu kim loại.

2. Cần kiến thức nền nào để học môn này?

Người học cần có kiến thức nền tảng về Sức bền vật liệu (tính toán kéo, nén, uốn, xoắn, mô men quán tính), Vật liệu học kim loại (đặc tính thép các bon, thép hợp kim, nhôm), Vẽ kỹ thuật cơ khí và công nghệ hàn hồ quang.

3. Điểm khác biệt của giáo trình so với tài liệu Sức bền vật liệu đại cương là gì?

Giáo trình tích hợp tính toán cơ học với các yếu tố nhiệt học của quá trình hàn. Tài liệu tập trung giải quyết bài toán ứng suất dư do co ngót nhiệt ở vùng nhiệt độ đến $550^\circ\text{C}$, biến dạng dư và cung cấp các giải pháp công nghệ cụ thể (kéo căng vách dầm, nung ram khử ứng suất $600 \div 650^\circ\text{C}$, nắn nhiệt).

4. Làm sao để tự học giáo trình này hiệu quả?

Người học nên bám sát tiến trình: đọc hiểu lý thuyết cơ bản $\rightarrow$ nghiên cứu kỹ các bước giải thuật toán $\rightarrow$ tự giải lại các ví dụ mẫu có số liệu (như tính dầm chịu tải $1950\text{ kN}$, trụ nén $940\text{ kN}$) $\rightarrow$ tra cứu bảng hệ số $\varphi$ và tiêu chuẩn TCVN tương ứng.

5. Có tài liệu bổ trợ nào được đề cập để phối hợp nghiên cứu?

Người học cần kết hợp tra cứu các bộ Tiêu chuẩn Việt Nam về thép hình (TCVN 1654-75, TCVN 1655-75, TCVN 1656-75, TCVN 1657-75) và các sổ tay công nghệ hàn để xác định hệ số ngấu, điện áp hồ quang và hiệu suất nguồn nhiệt.

Kết luận (150 từ)

Giáo trình Tính toán kết cấu hàn của tác giả Nguyễn Văn Trúc cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về lý thuyết tính toán, thiết kế và kiểm tra độ bền các dạng liên kết, cấu kiện hàn kim loại. Tài liệu phản ánh sự kết hợp giữa các nguyên lý cơ học lý thuyết, tiêu chuẩn vật liệu TCVN và giải pháp công nghệ thực hành tại phân xưởng.

Lộ trình tiếp cận kiến thức đề xuất cho người học bao gồm:

  1. Nắm vững phân loại, tính hàn và quy cách vật liệu thép hình, thép tấm (Bài 1).
  2. Rèn luyện kỹ năng tính toán độ bền các dạng liên kết mối hàn đơn lẻ chịu tải trọng cơ bản và phức tạp (Bài 2).
  3. Làm chủ phương pháp xác định ứng suất nhiệt, biến dạng và các giải pháp khắc phục bằng công nghệ/nhiệt luyện (Bài 3).
  4. Áp dụng quy trình thuật toán thiết kế vào các cấu kiện công nghiệp chịu uốn, nén, bình áp lực và hệ dàn (Bài 4 và Bài 5).

Tài liệu là nguồn tư liệu học thuật cơ sở, đáp ứng yêu cầu đào tạo kỹ thuật viên và kỹ sư thực hành trong lĩnh vực công nghệ hàn kết cấu.
