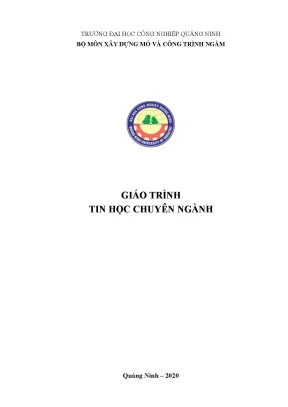

GIÁO TRÌNH TIN HỌC CHUYÊN NGÀNH (XÂY DỰNG MỎ VÀ CÔNG TRÌNH NGẦM)

Tổng quan về giáo trình

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình Tin học Chuyên ngành do Bộ môn Xây dựng Mỏ và Công trình ngầm – Trường Đại học Công nghiệp Quảng Ninh biên soạn (năm 2020), là tài liệu học tập bắt buộc thuộc khối kiến thức chuyên ngành ở bậc đại học dành cho sinh viên ngành Xây dựng Mỏ và Công trình ngầm. Môn học đóng vai trò cầu nối giữa kiến thức cơ học lý thuyết, địa kỹ thuật với các công cụ tin học và phần mềm tính toán mô phỏng số phục vụ thiết kế kỹ thuật.
  • Mục tiêu học tập (Learning Outcomes): Giáo trình trang bị cho người học năng lực:
    1. Sử dụng thành thạo phần mềm đồ họa kỹ thuật AutoCAD để tạo lập, quản lý và xuất bản vẽ công trình ngầm theo đúng Tiêu chuẩn Việt Nam (TCVN).
    2. Ứng dụng chương trình RocLab để xác định các thông số cơ học của khối đá dựa trên tiêu chuẩn phá hủy Hoek – Brown (2002) và chuyển đổi sang tiêu chuẩn Mohr – Coulomb tương ứng.
    3. Sử dụng phần mềm Unwedge để mô phỏng hình học, phân tích độ ổn định khối nêm trượt lở xung quanh công trình ngầm và thiết kế kết cấu gia cố.
  • Cấu trúc và cách tiếp cận: Giáo trình được cấu trúc theo tiến trình từ kỹ thuật biểu diễn hình học không gian (AutoCAD) đến xử lý số liệu đầu vào cơ học đá (RocLab) và kiểm toán ổn định kết cấu ngầm (Unwedge). Cách tiếp cận tập trung vào quy trình thao tác thực hành, giải thích rõ cú pháp lệnh, giao diện phần mềm và gắn liền với các công thức cơ học giải tích.
  • Điểm đặc sắc của giáo trình: Tài liệu kết hợp đồng bộ giữa chuẩn hóa bản vẽ kỹ thuật theo TCVN với các công cụ tính toán địa kỹ thuật chuyên sâu của hãng Rocscience, giúp sinh viên làm chủ trọn vẹn quy trình chuẩn bị dữ liệu đầu vào cho các bài toán phân tích phần tử hữu hạn hoặc cân bằng giới hạn.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình bao gồm 3 chương trọng tâm với nội dung chi tiết:

  • Chương 1: Ứng dụng AutoCAD trong thiết kế bản vẽ xây dựng công trình ngầm

    • Tổng quan & môi trường làm việc: Giới thiệu lịch sử phát triển AutoCAD từ năm 1982 đến các phiên bản hiện đại (trọng tâm phiên bản AutoCAD-R2007); phân tích sự khác nhau giữa vẽ kỹ thuật bằng tay và vẽ trên máy vi tính; hệ tọa độ Đề-các (tuyệt đối, tương đối @x,y) và hệ tọa độ cực (tuyệt đối R<alpha, tương đối @R<alpha); hệ thống phím chức năng (F1–F9, các tổ hợp phím Ctrl).
    • Cấu trúc lệnh & nhóm lệnh vẽ/hiệu chỉnh: Phương pháp nhập lệnh (Type in, Pull-down menu, Toolbar, thiết bị trỏ); cấu trúc lệnh chuẩn; các lệnh vẽ cơ bản (Line, Circle, Arc, Polyline, Rectang, Ellipse, Polygon, Donut, Spline, Point) và nhóm lệnh hiệu chỉnh hình học (Rotate, Scale, Explode, Divide, Measure, Offset, Fillet, Chamfer, Copy, Array, Mirror, Trim, Extend, Stretch, cơ chế điều khiển Grips với 3 trạng thái Warm – Cold – Hot).
    • Quản lý bản vẽ nâng cao: Khái niệm và thao tác xử lý khối (Block, Wblock, Insert); quản lý lớp (Layer) với các thuộc tính Color, Linetype, Lineweight và trạng thái On/Off, Freeze/Thaw, Lock/Unlock; kỹ thuật gạch mặt cắt (Hatch, Hatchedit); thiết lập kích thước (Dimstyle/DDIM) qua 6 bảng điều khiển; thiết lập kiểu chữ tiếng Việt (Style, Dtext, Mtext, Ddedit).
    • Quy trình lập bản vẽ mẫu & in ấn: Trình tự 10 bước thiết lập bản vẽ mẫu .DWT theo TCVN (định dạng đơn vị Decimad, giới hạn Limits, font chữ, tạo đường nét DUONGTAM trong tệp acadiso.lin, khung tên bản vẽ); kỹ thuật in bản vẽ (Plot) theo tỷ lệ chuẩn 1:1.

  • Chương 2: Ứng dụng chương trình RocLab xác định các thông số cơ học của khối đá

    • Cơ sở lý thuyết tiêu chuẩn Hoek – Brown (2002): Phương trình độ bền phi tuyến tính toán theo ứng suất chính $\sigma'1, \sigma'3$, độ bền nén đơn trục đá nguyên khối $\sigma{ci}$, hằng số vật liệu $m_i$, chỉ số độ bền địa chất $GSI$, hệ số chấn động nổ mìn $D$ ($0 \le D \le 1$). Xác định các tham số dẫn xuất $m_b, s, a$, độ bền kéo $\sigma_t$, mô đun biến dạng khối đá $E_m$ cho hai trường hợp $\sigma{ci} \le 100\text{ MPa}$ và $\sigma_{ci} > 100\text{ MPa}$.
    • Chuyển đổi tiêu chuẩn Mohr – Coulomb: Phương trình vi phân Balmer; xác định giới hạn trên của ứng suất $\sigma'{3\max}$ cho đường hầm sâu và bờ dốc (theo phương pháp Bishop); tính toán các thông số tương đương gồm lực dính kết $c'$, góc ma sát trong $\varphi'$ và độ bền nén toàn khối $\sigma'{cm}$.
    • Khai thác tính năng phần mềm RocLab: Nhập dữ liệu qua Sidebar; tra cứu bảng biểu và biểu đồ $GSI$ (cho đá thông thường và đá yếu); xử lý dữ liệu thí nghiệm nén 3 trục bằng giải thuật tối ưu Marquardt – Levenberg; sử dụng các công cụ phân tích điểm Stress Sampler, Instantaneous MC Sampler; đánh giá ranh giới phá hủy dòn – dẻo qua đường Mogi ($\sigma_1/\sigma_3 = 3.4$); xuất dữ liệu sang Microsoft Excel, tệp ảnh số và liên kết đầu vào cho phần mềm Phase2, Slide.

  • Chương 3: Ứng dụng chương trình Unwedge để phân tích độ ổn định của khối nêm

    • Cơ sở lý thuyết & giả thiết tính toán: Phương pháp biểu đồ cầu (Stereographic Projection) mô phỏng khối nêm tứ diện hình thành do sự giao cắt của 3 hệ khe nứt liên tục và phẳng; giả thiết khối nêm cứng không biến dạng cục bộ; mô hình hình học công trình ngầm có mặt cắt ngang không đổi.
    • Ứng dụng phân tích và thiết kế gia cố: Xác định vị trí, kích thước khối nêm lớn nhất có nguy cơ sụt lở; tính toán hệ số an toàn (Factor of Safety) dưới tác dụng của trọng trường hoặc trường ứng suất nguyên sinh (Field Stress); tính toán các giải pháp kết cấu chống giữ và gia cố khối đá.

  • Tiến trình phát triển logic (Progression Logic): Kiến thức được xây dựng tuần tự: từ việc thành thạo công cụ mô họa kỹ thuật 2D/3D (AutoCAD) $\rightarrow$ xác định và chuẩn hóa các thông số cơ lý đầu vào của môi trường đá (RocLab) $\rightarrow$ mô hình hóa hình học và kiểm toán độ ổn định của khối đá nứt nẻ xung quanh đường hầm (Unwedge).

Kiến thức nền tảng được xây dựng

  • Fundamental Theories: Tiêu chuẩn phá hủy phi tuyến Hoek – Brown phiên bản 2002; tiêu chuẩn phá hủy Mohr – Coulomb; phương trình vi phân liên hệ ứng suất Balmer; phương pháp cân bằng giới hạn Bishop và phương pháp chiếu biểu đồ cầu.
  • Core Principles: Nguyên lý biểu diễn hình học trong không gian tọa độ 2D/3D; nguyên lý xếp chồng và quản lý đối tượng theo lớp (Layer); nguyên lý xác định trạng thái phá hủy dòn – dẻo theo ranh giới Mogi; giả thiết khối nêm cứng trong môi trường đá nứt nẻ.
  • Essential Frameworks: Khung tiêu chuẩn kỹ thuật nhà nước (TCVN) về khổ giấy, nét vẽ, khung tên; khung quy trình tích hợp chuỗi phần mềm kỹ thuật địa kỹ thuật: Thí nghiệm nén 3 trục $\rightarrow$ RocLab $\rightarrow$ Phase2/Slide/Unwedge.

Kỹ năng phát triển

  • Technical Skills: Thiết lập cấu hình môi trường bản vẽ mẫu .DWT; tạo kiểu nét vẽ chuyên dụng trong tệp acadiso.lin; sử dụng thành thạo các lệnh tắt và thanh công cụ CAD; nhập dữ liệu thực nghiệm và vận hành các module tính toán trong RocLab, Unwedge.
  • Analytical Skills: Phân tích dữ liệu thực nghiệm nén 3 trục bằng giải thuật Marquardt – Levenberg; đọc hiểu và phân tích biểu đồ đường bao phá hủy ứng suất chính $\sigma_1 - \sigma_3$ và ứng suất cắt $\tau - \sigma_n$; trích xuất giá trị ứng suất tức thời và đánh giá ranh giới chuyển pha dòn – dẻo.
  • Practical Competencies: Thiết lập thông số đầu vào cho các phần mềm tính toán kết cấu ngầm; kiểm toán hệ số an toàn khối nêm sụt lở; xuất bản vẽ in ấn kỹ thuật đúng tỷ lệ và kết xuất báo cáo số liệu địa kỹ thuật sang Excel.

Phương pháp giảng dạy và học tập

  • Pedagogical Approach: Giáo trình áp dụng phương pháp giảng dạy kết hợp giữa lý thuyết cơ học môi trường liên tục/rời rạc với thực hành trực tiếp trên máy vi tính. Các khái niệm giải tích phức tạp (như đạo hàm ứng suất Balmer, phương trình Hoek – Brown) được trực quan hóa thông qua đồ thị tương tác và bảng số liệu trên phần mềm.
  • Bài tập và Case Studies:
    • Bài tập tạo hình và chuẩn hóa bản vẽ: Thực hành mở bản vẽ chuẩn A3CK, thực hiện các lệnh vẽ cơ bản kết hợp ghi kích thước, viết chữ kỹ thuật theo mẫu và lưu tên tệp không dấu (ví dụ: Nguyen Van Thang).
    • Xử lý số liệu thực nghiệm: Sử dụng bộ dữ liệu gồm 6–7 điểm thí nghiệm nén 3 trục để xác định độ bền nén đơn trục $\sigma_{ci}$ và hằng số vật liệu $m_i$.
    • Mô phỏng khối nêm thực tế: Phân tích bài toán đào hầm qua khối đá chứa 3 hệ khe nứt giao cắt, đánh giá ảnh hưởng của trường ứng suất xung quanh công trình ngầm.
  • Practical Exercises: Sinh viên thực hiện các chuỗi lệnh liên hoàn trong AutoCAD; thao tác định kỳ 10 phút lưu tệp một lần; thực hành tra cứu biểu đồ $GSI$ mở rộng cho đá yếu; hiệu chỉnh các thông số in ấn trong hộp thoại Plot-Model.
  • Assessment Methods: Đánh giá thông qua sản phẩm thực hành: kiểm tra độ chuẩn xác của tệp bản vẽ .DWT theo quy định TCVN; kiểm tra độ tin cậy của bộ thông số cơ học đá xuất từ RocLab và mức độ chính xác của mô hình phân tích khối nêm trong Unwedge.
  • Self-study Guidelines: Tự đọc các công thức giải tích trong tài liệu tham khảo; cài đặt và thực hành lặp lại các lệnh tắt; tự tạo lập thư viện ký hiệu mặt cắt Hatch và các khối Block kỹ thuật chuyên ngành mỏ.

Điểm nổi bật và cập nhật

  • Updates so với lý thuyết cũ:
    • Cập nhật tiêu chuẩn phá hủy Hoek – Brown phiên bản 2002: đưa vào hệ số chấn động $D$ ($0 \le D \le 1$) để định lượng mức độ phá hủy do nổ mìn hoặc giải phóng ứng suất; loại bỏ bước nhảy gián đoạn của các tham số $s, a$ tại ngưỡng $GSI = 25$.
    • Mở rộng biểu đồ chỉ số $GSI$ xuống giá trị $GSI = 5$ phục vụ riêng cho các khối đá chất lượng yếu, không đồng nhất.
    • Công thức tính mô đun biến dạng $E_m$ được cập nhật phân nhánh theo hai ngưỡng độ bền $\sigma_{ci} \le 100\text{ MPa}$ và $\sigma_{ci} > 100\text{ MPa}$ có xét đến hệ số $D$.
  • Current Trends & Integration: Tích hợp phương pháp chuyển đổi tương đương giữa mô hình phi tuyến Hoek – Brown và mô hình tuyến tính Mohr – Coulomb phục vụ tương thích với đa số các phần mềm địa kỹ thuật hiện hành.
  • Real-world Applications & Industry Connections:
    • Phục vụ trực tiếp cho công tác thiết kế mặt cắt hầm lò, giếng mỏ và các công trình giao thông, thủy điện ngầm.
    • Dữ liệu đầu ra từ RocLab được thiết kế tương thích trực tiếp với các phần mềm phân tích ứng suất và biến dạng theo phương pháp phần tử hữu hạn (Phase2) hoặc phân tích cân bằng giới hạn bờ dốc (Slide).
    • Sử dụng các phần mềm tiêu chuẩn trong ngành kỹ thuật mỏ và địa kỹ thuật ngầm (Autodesk AutoCAD, Rocscience RocLab, Rocscience Unwedge).

Đối tượng sử dụng giáo trình

  • Sinh viên: Sinh viên đại học các năm thứ 3 và thứ 4 thuộc ngành Kỹ thuật Xây dựng Mỏ, Xây dựng Công trình ngầm, Kỹ thuật Địa kỹ thuật và Địa chất công trình.
  • Prerequisites (Điều kiện tiên quyết): Sinh viên cần hoàn thành các học phần: Hình học họa hình – Vẽ kỹ thuật, Cơ học đá, Cơ học đất, Địa chất công trình và Tin học đại cương.
  • Giảng viên và cách sử dụng: Dùng làm đề cương chi tiết và tài liệu giảng dạy chính cho học phần Tin học Chuyên ngành; làm tài liệu hướng dẫn sinh viên thực hiện bài tập lớn, đồ án môn học và đồ án tốt nghiệp chuyên ngành Xây dựng Mỏ – Công trình ngầm.
  • Tự học và Reference: Kỹ sư thiết kế, cán bộ kỹ thuật tại các mỏ than, mỏ quặng, các đơn vị thi công hầm giao thông và thủy điện sử dụng làm tài liệu tra cứu các công thức Hoek – Brown và phương pháp xác định tham số cơ học đá.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn mực cho sinh viên đại học ngành Xây dựng Mỏ và Công trình ngầm, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ sư địa kỹ thuật và công trình ngầm.

2. Cần trang bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức cơ bản về Hình học họa hình – Vẽ kỹ thuật (đọc bản vẽ, hình chiếu), Cơ học đá (ứng suất, biến dạng, thí nghiệm nén 3 trục) và Tin học văn phòng cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu tin học thông thường là gì?

Giáo trình không dạy tin học đại cương thuần túy mà tích hợp chuyên sâu các bài toán đặc thù của công trình ngầm: chuẩn hóa bản vẽ kỹ thuật theo TCVN, tính toán cơ học đá theo lý thuyết Hoek – Brown 2002 và phân tích nêm trượt 3D bằng phần mềm chuyên dụng của Rocscience.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc hiểu bản chất toán học của các tiêu chuẩn phá hủy, mở phần mềm thực hành theo từng bước chỉ dẫn, chủ động xử lý các tệp dữ liệu thí nghiệm mẫu và kiểm tra kết quả qua công cụ đồ thị tương tác.

5. Có những tài liệu bổ trợ nào được tích hợp trong giáo trình?

Giáo trình cung cấp các mẫu tệp chuẩn .DWT, đoạn mã định nghĩa đường nét trong tệp acadiso.lin, bảng tra cứu hệ số $D$, biểu đồ phân loại chỉ số $GSI$ và các tài liệu tham khảo chuyên ngành của E. Hoek.

Kết luận

  • Giá trị cốt lõi: Giáo trình Tin học Chuyên ngành cung cấp nền tảng phương pháp luận và công cụ kỹ thuật số hoàn chỉnh, kết nối giữa lý thuyết cơ học đá hiện đại với thực tiễn thiết kế bản vẽ và kiểm toán ổn định công trình ngầm.
  • Lộ trình học tập đề xuất:
    1. Làm chủ kỹ thuật CAD: Thực hành thành thạo nhóm lệnh vẽ, hiệu chỉnh và lập bản vẽ mẫu .DWT theo chuẩn TCVN.
    2. Tham số hóa địa kỹ thuật: Ứng dụng RocLab để chuyển đổi dữ liệu thí nghiệm thành các thông số Hoek – Brown và Mohr – Coulomb.
    3. Mô phỏng và kiểm toán kết cấu: Sử dụng Unwedge phân tích hình học khối nêm và tính toán gia cố công trình ngầm.
  • Tài nguyên bổ sung: Hệ thống văn bản Tiêu chuẩn Việt Nam (TCVN) về bản vẽ kỹ thuật, bộ công thức Hoek – Brown (2002) và bộ tài liệu hướng dẫn kỹ thuật của các phần mềm AutoCAD, RocLab, Unwedge.
