BÀI MÔ TẢ THƯ MỤC VÀ TỔNG HỢP NỘI DUNG GIÁO TRÌNH: TIỆN CÔN (MĐ 28)

Tổng quan về giáo trình (250-300 từ)

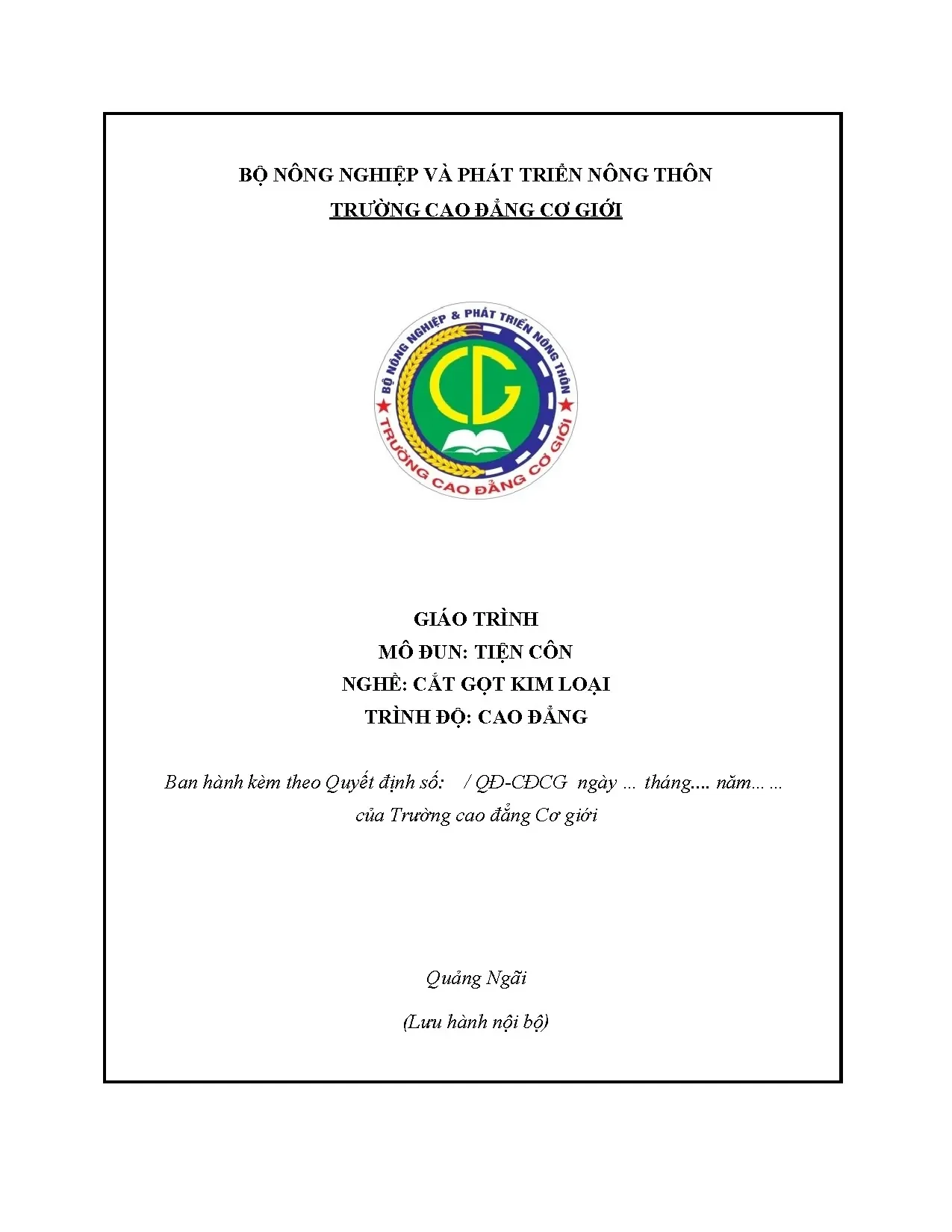

Giáo trình Mô đun: Tiện côn (Mã mô đun: MĐ 28) do Trương Thị Ngọc Thư chủ biên, được biên soạn và ban hành lưu hành nội bộ bởi Khoa Cơ khí, Trường Cao đẳng Cơ giới Quảng Ngãi (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn). Trong khung chương trình đào tạo nghề Cắt gọt kim loại trình độ Cao đẳng và Trung cấp (tổng thời lượng chương trình nghề 126 tín chỉ với 2805 giờ đào tạo), mô đun MĐ 28 là mô đun chuyên môn nghề bắt buộc. Giáo trình có thời lượng học tập 45 giờ, tương đương 2 tín chỉ, được phân bổ gồm 10 giờ lý thuyết, 33 giờ thực hành và 2 giờ kiểm tra.

Về vị trí đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở kỹ thuật và mô đun nghề nền tảng bao gồm: Vẽ kỹ thuật (MH 07), AutoCAD (MH 08), Cơ lý thuyết (MH 09), Sức bền vật liệu (MH 10), Dung sai – Đo lường kỹ thuật (MH 11), Vật liệu cơ khí (MH 12), Tổ chức quản lý sản xuất (MH 15) và Tiện trụ ngắn, trụ bậc, tiện trụ dài $l < 10d$ (MĐ 22).

Mục tiêu học tập của giáo trình được xác lập qua ba nhóm chuẩn đầu ra:

  • Kiến thức (A1–A5): Trình bày thông số hình học bề mặt côn, yêu cầu kỹ thuật, phân tích 4 phương pháp tiện côn, nhận diện dạng sai hỏng – nguyên nhân – biện pháp phòng ngừa, và lựa chọn phương pháp đo kiểm phù hợp.
  • Kỹ năng (B1): Vận hành máy tiện vạn năng thực hiện gia công côn ngoài và côn trong đạt cấp chính xác dung sai 8–10, độ nhám bề mặt cấp 4–5, bảo đảm định mức thời gian và an toàn lao động.
  • Năng lực tự chủ và trách nhiệm (C1, C2): Chấp hành nội quy xưởng, an toàn môi trường và vệ sinh công nghiệp.

Giáo trình được tiếp cận theo phương thức đào tạo tích hợp mô đun, kết hợp chặt chẽ giữa tính toán hình học giải tích và quy trình thao tác máy công cụ thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 5 bài học chuyên đề được sắp xếp theo logic từ cơ sở hình học đến các công nghệ gia công và đo kiểm chuyên biệt:

  • Bài 1: Khái niệm về mặt côn (3 giờ Lý thuyết): Thiết lập cơ sở lý thuyết về bề mặt côn trong cơ khí (ví dụ: lắp ghép nòng ụ động và mũi tâm, chuôi côn mũi khoan ruột gà, bạc côn). Phân loại các dạng hình côn (côn đầu nhọn, côn đầu bằng, côn một phần). Giới thiệu hệ thống côn tiêu chuẩn gồm Côn Mooc (Morse) gồm 7 số hiệu từ 0 đến 6, và Côn hệ mét (Metric) gồm 8 số hiệu (4, 6, 80, 100, 120, 140, 160, 200) với độ côn cố định $k = 1:20$. Tổng quan 4 phương pháp tiện và nguyên lý kiểm tra.
  • Bài 2: Tiện côn bằng dao rộng lưỡi (8 giờ: 1 LT, 7 TH): Kỹ thuật gia công các bề mặt côn ngắn có chiều dài $l < 20\text{ mm}$. Hướng dẫn mài lưỡi cắt chính thẳng, gá dao theo dưỡng so dao, kỹ thuật cắt thử 2–5 mm và gia công côn ngoài, côn trong bằng chuyển động tiến dao hướng dọc hoặc hướng ngang.
  • Bài 3: Tiện côn bằng cách xoay xiên bàn trượt dọc phụ (16 giờ: 3 LT, 12 TH, 1 KT): Ứng dụng gia công mặt côn có chiều dài $l < 180\text{ mm}$ (hoặc hành trình bàn trượt $\approx 100\text{ mm}$). Trình bày phương pháp tính góc xoay đế bàn dao, kỹ thuật rà góc bằng đồng hồ so và trục côn mẫu, quy trình tiện côn thuận và tiện côn đối ứng bằng tay quay vô lăng.
  • Bài 4: Tiện côn bằng cách xê dịch ngang ụ động (8 giờ: 1 LT, 7 TH): Áp dụng gia công chi tiết dạng trục có chiều dài lớn và góc côn nhỏ, cho phép chạy dao dọc tự động bằng bàn xe dao. Hướng dẫn kiểm tra độ đồng tâm hai mũi tâm, xác định khoảng dịch chuyển ụ động $S$, và kỹ thuật gá đặt trên hai mũi tâm.
  • Bài 5: Phương pháp tiện côn bằng thước côn (10 giờ: 2 LT, 7 TH, 1 KT): Cơ cấu dẫn hướng bàn dao trên trượt theo thước côn gá cứng phía sau máy để tiến dao tự động gia công hàng loạt mặt côn trong và côn ngoài có chiều dài phụ thuộc chiều dài thước.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống kiến thức hình học giải tích và công nghệ cắt gọt kim loại qua các công thức định lượng:

  • Góc côn ($2\alpha$): Góc tạo bởi hai đường sinh nằm trong mặt phẳng đi qua tâm chi tiết.
  • Góc dốc ($\alpha$): Góc hợp bởi đường sinh và đường tâm chi tiết.
  • Độ côn ($k$): Tỷ số giữa hiệu hai đường kính mút và chiều dài côn: $$k = \frac{D - d}{l}$$
  • Độ dốc ($i$): $$i = \tan\alpha = \frac{D - d}{2l} = \frac{k}{2}$$
  • Công thức kinh nghiệm khi $\alpha \le 11^\circ$ (Bài 3): $$\alpha \approx 28{,}65 \times \frac{D - d}{l} \quad (\text{độ})$$
  • Công thức khoảng xê dịch ngang ụ động $S$ (Bài 4):
    • Tính toán đơn giản: $S = L \times \frac{D - d}{2l}$ (với $L$ là chiều dài toàn bộ phôi).
    • Tính toán chính xác theo đường kính lỗ tâm $n$: $$S = (L - 4n) \times \frac{D - d}{2l}$$

Kỹ năng phát triển

  • Kỹ năng thao tác kỹ thuật: Thiết lập chế độ cắt, gá đặt phôi trên mâm cặp hoặc hai mũi tâm, căn chỉnh mũi dao ngang tâm máy để đảm bảo đường sinh thẳng, xoay đĩa chia độ trên bàn trượt dọc phụ chính xác đến $1^\circ$, sử dụng đồng hồ so rà phẳng đường sinh trục côn mẫu.
  • Kỹ năng đo kiểm và đánh giá chất lượng: Đo góc côn bằng thước đo góc vạn năng, dưỡng đo góc phẳng/dưỡng điều chỉnh; đo đường kính nhỏ $d$ bằng hàm sắc của thước cặp; đo kích thước chính xác bằng pan me; kiểm tra tổng thể dung sai độ côn ($IT, it$) trong sản xuất hàng loạt bằng calip trục (côn trong) và calip bạc (côn ngoài).
  • Kỹ năng xử lý sai hỏng: Chẩn đoán và khắc phục 4 dạng sai hỏng điển hình:
Dạng sai hỏng Nguyên nhân kỹ thuật Biện pháp phòng ngừa
Góc côn đúng nhưng kích thước sai Lấy chiều sâu cắt không chính xác; dụng cụ đo/du xích sai số. Điều chỉnh chiều sâu cắt chính xác; kiểm tra thước cặp và vạch du xích trước khi gia công.
Góc côn sai Mài dao sai góc; gá dao lệch tâm; xoay bàn trượt sai độ. Mài và gá dao ngang tâm; kiểm tra góc xoay bàn trượt bằng đồng hồ so và bạc côn mẫu.
Đường sinh mặt côn không thẳng Lưỡi cắt dao bị cong; gá dao cao hoặc thấp hơn đường tâm máy. Mài sửa lưỡi cắt thẳng; căn chỉnh mũi dao chính xác ngang tâm trục máy.
Độ nhám bề mặt không đạt Dao mòn cùn; chế độ cắt không hợp lý; rung động hệ thống công nghệ; thiếu dung dịch trơn nguội. Mài lại dao; tối ưu chế độ cắt; gá chặt phôi và dao; sử dụng dung dịch trơn nguội.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng phương pháp giảng dạy tích hợp lấy người học làm trung tâm, kết hợp giữa truyền thụ kiến thức chuyên môn và rèn luyện kỹ năng thực hành nghề trực tiếp tại xưởng cơ khí:

  • Phương pháp đối với giảng viên:
    • Lý thuyết: Áp dụng giảng dạy tích cực qua trình chiếu projector, thuyết trình ngắn, nêu vấn đề kỹ thuật và hướng dẫn tra cứu tài liệu chuyên ngành. Sử dụng học cụ mô phỏng để minh họa các bài tập ứng dụng liên kết phần mềm AutoCAD.
    • Thực hành: Phân chia nhóm nhỏ; thực hiện thao tác mẫu trực tiếp trên máy tiện; hướng dẫn quy trình công nghệ; giám sát an toàn và sửa sai tại chỗ cho người học trong quá trình gá dao, gá phôi, cắt thử.
  • Phương pháp đối với người học:
    • Tự học và chuẩn bị bài: Nghiên cứu trước nội dung tài liệu giáo trình và tài liệu tham khảo được cung cấp trước khi đến lớp; tự tính toán các thông số hình học và góc xoay máy.
    • Thảo luận nhóm: Tổ chức nhóm 2–3 người học để giải quyết chủ đề kỹ thuật, phân công nhiệm vụ, thực hiện bài thực hành gia công chi tiết và lập báo cáo kết quả thực tập.
    • Chuyên cần: Yêu cầu tham dự tối thiểu 70% tổng thời lượng giờ giảng tích hợp (vắng quá 30% phải học lại toàn bộ mô đun).
  • Quy trình và trọng số đánh giá: Căn cứ Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội, hệ thống đánh giá kết quả học tập gồm:
    • Điểm quá trình (Trọng số 40%): Bao gồm 01 cột điểm kiểm tra thường xuyên (hình thức hỏi miệng/vấn đáp sau 10 giờ học, đánh giá chuẩn A1, C1) và các cột điểm kiểm tra định kỳ (kết hợp viết tự luận/trắc nghiệm và thực hành gia công sau 20 giờ học, đánh giá chuẩn A1–A5, B1, C1).
    • Điểm thi kết thúc môn học (Trọng số 60%): Tổ chức thi sau khi kết thúc toàn bộ thời lượng mô đun dưới hình thức vấn đáp lý thuyết kết hợp thao tác thực hành gia công trên máy/mô hình (đánh giá chuẩn A1–A5, B1, C1, C2).
    • Thang điểm: Tính theo thang điểm 10, làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình Tiện côn phản ánh các đặc điểm kỹ thuật và nguyên lý công nghệ cơ khí gia công cắt gọt tiêu chuẩn:

  • Phân định ranh giới công nghệ rõ ràng: Giáo trình phân chia phạm vi ứng dụng của từng phương pháp tiện dựa trên kích thước hình học chi tiết, giúp người học xác lập quy trình công nghệ chính xác:
    1. Dao rộng lưỡi: Chi tiết ngắn $l < 20\text{ mm}$, hạn chế rung động do chiều dài lưỡi cắt tiếp xúc lớn.
    2. Xoay bàn trượt dọc phụ: Chi tiết trung bình $l < 180\text{ mm}$, gia công góc dốc lớn nhưng phụ thuộc vào cấp chính xác đĩa chia độ và kỹ năng tiến dao thủ công.
    3. Xê dịch ngang ụ động: Chi tiết côn dài, góc dốc nhỏ, tận dụng cơ cấu chạy dao tự động của bàn xe dao.
    4. Thước côn: Gia công bề mặt côn chính xác trong sản xuất hàng loạt, cho phép tự động hóa quá trình tiến dao cho cả côn trong và côn ngoài.
  • Chuẩn hóa công thức tính toán hiệu chỉnh thực tế: Đưa vào giáo trình công thức tính toán khoảng dịch chuyển ụ động $S = (L - 4n) \times \frac{D-d}{2l}$ có tính đến thông số chiều sâu tiếp xúc của hai lỗ tâm $n$, khắc phục sai số chiều dài $L$ giữa hai đầu chống tâm trong thực tế sản xuất.
  • Tích hợp tiêu chuẩn công nghiệp quốc tế: Hệ thống hóa kích thước tra cứu cho Côn Morse (Morse Taper số 0 đến 6) và Côn Metric ($k = 1:20$), đây là các quy chuẩn lắp ghép tiêu chuẩn trên trục chính máy công cụ và dụng cụ cắt gọt (mũi khoan chuôi côn, mũi khoét, mũi doa, trục gá).
  • Kết nối liên môn trong chương trình đào tạo: Kế thừa trực tiếp dữ liệu hình học từ môn Vẽ kỹ thuật (MH 07), mô hình hóa AutoCAD (MH 08), quy chuẩn đo lường từ môn Dung sai (MH 11) và kỹ năng tiện trụ từ mô đun MĐ 22.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Tiện côn được biên soạn nhằm phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất cơ khí:

  • Học sinh, sinh viên: Sinh viên trình độ Cao đẳng và học sinh trình độ Trung cấp chuyên ngành Cắt gọt kim loại. Tài liệu cung cấp cơ sở tính toán và quy trình thực hành từng bước để hoàn thành mô đun chuyên môn MĐ 28.
  • Điều kiện tiên quyết đối với người học: Để tiếp thu được nội dung mô đun, người học bắt buộc phải hoàn thành các môn học tiên quyết trong chương trình khung:
    • Cơ sở kỹ thuật: MH 07 (Vẽ kỹ thuật), MH 08 (AutoCAD), MH 09 (Cơ lý thuyết), MH 10 (Sức bền vật liệu), MH 11 (Dung sai – Đo lường kỹ thuật), MH 12 (Vật liệu cơ khí), MH 15 (Tổ chức quản lý sản xuất).
    • Thực hành nghề: MĐ 20 (Nguội cơ bản), MĐ 22 (Tiện trụ ngắn, trụ bậc, tiện trụ dài $l < 10d$).
  • Giảng viên chuyên ngành: Làm căn cứ biên soạn giáo án tích hợp, thiết kế hệ thống bài tập thực hành xưởng, lập phiếu phân tích quy trình công nghệ và thiết lập bảng tiêu chí đánh giá kỹ năng nghề cắt gọt.
  • Kỹ thuật viên và công nhân cơ khí: Dùng làm tài liệu tra cứu các công thức tính toán góc xoay bàn dao, lượng lệch ụ động, phương pháp sử dụng calip trục/bạc và bảng hướng dẫn phòng ngừa sai hỏng khi gia công mặt côn.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ học sinh hệ Trung cấp và sinh viên hệ Cao đẳng nghề Cắt gọt kim loại theo khung chương trình đào tạo nghề của Bộ Lao động – Thương binh và Xã hội ban hành.

2. Cần chuẩn bị những kiến thức và kỹ năng tiên quyết nào trước khi học mô đun này?

Người học cần nắm vững kỹ năng đọc bản vẽ cơ khí (MH 07, MH 08), tính toán dung sai lắp ghép (MH 11), an toàn lao động (MH 14) và thành thạo thao tác vận hành máy tiện cơ bản từ mô đun Tiện trụ (MĐ 22).

3. Điểm khác biệt về mặt công nghệ giữa phương pháp xoay bàn trượt dọc phụ và xê dịch ụ động là gì?

Phương pháp xoay bàn trượt dọc phụ (Bài 3) áp dụng cho chi tiết có chiều dài ngắn đến trung bình ($l < 180\text{ mm}$), góc dốc bất kỳ, tiến dao thủ công bằng tay. Phương pháp xê dịch ụ động (Bài 4) chỉ áp dụng cho chi tiết dạng trục dài, góc côn nhỏ, không gia công được lỗ côn nhưng cho phép tiến dao tự động bằng bàn xe dao.

4. Làm thế nào để tự học và thực hành hiệu quả mô đun này?

Người học cần nghiên cứu kỹ công thức tính toán góc dốc $\alpha$ hoặc khoảng dịch chuyển $S$ trước khi lên máy; thực hiện rà gá dao đúng tâm máy; luôn tiến hành cắt thử từ 2–5 mm để đo kiểm tra lượng dư trên hai đầu đường kính trước khi thực hiện gia công toàn bộ chiều dài mặt côn.

5. Những tài liệu tham khảo chính nào được sử dụng trong giáo trình?

Giáo trình trích dẫn và đối chiếu từ các tài liệu chuyên ngành cơ khí:

  1. Đỗ Đức Cường – Kỹ thuật Tiện, Bộ Cơ khí Luyện kim.
  2. Tkhốp – Kỹ thuật tiện.
  3. Xlepinin – Hướng dẫn dạy tiện kim loại.

Kết luận (150 từ)

Giáo trình Mô đun: Tiện côn (MĐ 28) cung cấp hệ thống kiến thức toàn diện về thông số hình học, nguyên lý công nghệ và quy trình gia công bề mặt côn ngoài và côn trong trên máy tiện vạn năng. Thông qua 45 giờ đào tạo tích hợp (với trọng tâm 33 giờ thực hành), giáo trình trang bị cho người học năng lực tính toán, thiết lập chế độ cắt, gá đặt rà gá, gia công đạt cấp chính xác 8–10, độ nhám cấp 4–5 và kiểm soát chất lượng bằng dụng cụ đo chuyên dụng.

Hoàn thành mô đun MĐ 28 là điều kiện kỹ thuật để người học tiếp tục các mô đun nâng cao tiếp theo trong khung chương trình:

  • Tiện ren tam giác (MĐ 30), Tiện ren vuông (MĐ 31), Tiện ren thang (MĐ 32).
  • Tiện CNC cơ bản (MĐ 36), Tiện lệch tâm và tiện định hình (MĐ 38).
  • Mài trụ ngoài, mài côn ngoài (MĐ 43).

Hệ thống tài liệu tham khảo từ các tác giả Đỗ Đức Cường, Tkhốp và Xlepinin cùng bảng tiêu chuẩn Côn Morse, Côn Metric là nguồn bổ trợ cho quá trình học tập và hoàn thiện kỹ năng nghề.
