Giáo Trình Thực Tập Thiết Bị Điện Gia Dụng Ngành Điện Công Nghiệp

Giáo trình thực tập thiết bị điện gia dụng cho nghề điện công nghiệp trình độ trung cấp, cung cấp kiến thức và kỹ năng cần thiết cho sinh viên.

• Trường học: Trường Trung Cấp Tháp Mười
• Chuyên ngành: Điện Công Nghiệp
• Đề tài: Giáo Trình Thực Tập Thiết Bị Điện Gia Dụng
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2018
• Địa điểm: Đồng Tháp

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. MỤC LỤC
• 1.1. LỜI GIỚI THIỆU
• 1.2. THỰC HÀNH AN TOÀN ĐIỆN
• 1.2.1. Tác hại của dòng điện đối với cơ thể người
• 1.2.2. Quy định các tiêu chuẩn về an toàn điện
• 1.2.3. Nguyên nhân gây tai nạn điện
• 1.2.4. Biện pháp bảo vệ an toàn cho người và thiết bị khi sử dụng điện
• 1.2.5. Sơ cứu cho nạn nhân bị điện giật
• 1.2.6. Phòng chống cháy nổ
• 1.3. SỬ DỤNG DỤNG CỤ ĐỒ NGHỀ ĐIỆN CẦM TAY
• 1.3.1. Sử dụng các loại kìm, tuốc nơ vít, mỏ hàn chì, máy cắt, máy khoan điện cầm tay
• 1.3.2. Sử dụng đồng hồ đo
• 1.4. THỰC HÀNH TRÊN HỆ THỐNG CHIẾU SÁNG VÀ QUAN SÁT TRONG GIA DỤNG
• 1.4.1. Lắp đặt đèn sợi đốt, đèn huỳnh quang
• 1.4.2. Lắp đặt hệ thống camera quan sát
• 1.5. THỰC HÀNH TRÊN THIẾT BỊ CẤP NHIỆT
• 1.5.1. Đấu dây vận hành, sửa chữa thiết bị cấp nhiệt gia dụng
• 1.6. THỰC HÀNH TRÊN MÁY BIẾN ÁP
• 1.6.1. Các thành phần cấu tạo của máy biến áp
• 1.6.2. Nguyên lý làm việc của máy biến áp
• 1.6.3. Sửa chữa máy biến áp
• 1.7. SỬ DỤNG ĐỘNG CƠ KHÔNG ĐỒNG BỘ BA PHA
• 1.7.1. Khái niệm, phân loại và công dụng
• 1.7.2. Cấu tạo của động cơ không đồng bộ 3 pha
• 1.7.3. Nguyên lý của động cơ không đồng bộ 3 pha
• 1.7.4. Xác định cực tính, đấu dây động cơ không đồng bộ 3 pha
• 1.7.5. Khởi động động cơ không đồng bộ 3 pha
• 1.7.6. Điều chỉnh tốc độ động cơ không đồng bộ
• 1.7.7. Đặc tính làm việc của động cơ không đồng bộ
• 1.8. SỬA CHỮA ĐỘNG CƠ KHÔNG ĐỒNG BỘ BA PHA RÔTO LỒNG SÓC
• 1.8.1. Xác định hư hỏng ở động cơ
• 1.8.2. Sửa chữa động cơ
• 1.9. SỬ DỤNG ĐỘNG CƠ KHÔNG ĐỒNG BỘ MỘT PHA KIỂU TỤ ĐIỆN VÀ CUỘN DÂY
• 1.9.1. Khái niệm, phân loại và công dụng
• 1.9.2. Cấu tạo động cơ không đồng bộ 1 pha
• 1.9.3. Nguyên lý làm việc của động cơ không đồng bộ 1 pha
• 1.9.4. Xác định các đầu dây, đấu dây động cơ không đồng bộ 1 pha
• 1.10. SỬA CHỮA ĐỘNG CƠ KHÔNG ĐỒNG BỘ MỘT PHA RÔTO LỒNG SÓC
• 1.10.1. Sửa chữa động cơ không đồng bộ 1 pha rôto lồng sóc
• 1.10.2. Sửa chữa động cơ không đồng bộ 1 pha rôto dây quấn

Tóm tắt

I. Tổng quan về Giáo Trình Thực Tập Thiết Bị Điện Gia Dụng

Giáo trình thực tập thiết bị điện gia dụng ngành điện công nghiệp là một tài liệu quan trọng, cung cấp kiến thức cơ bản về cấu tạo và nguyên lý hoạt động của các thiết bị điện trong gia đình. Mô đun này không chỉ giúp học viên nắm vững lý thuyết mà còn thực hành các kỹ năng sửa chữa và bảo trì thiết bị điện. Việc hiểu rõ về các thiết bị điện gia dụng như nồi cơm điện, bếp điện, và máy bơm nước là rất cần thiết trong ngành điện công nghiệp.

1.1. Mục tiêu của Giáo Trình Thực Tập Thiết Bị Điện

Mục tiêu chính của giáo trình là trang bị cho học viên kiến thức và kỹ năng cần thiết để sử dụng và sửa chữa các thiết bị điện gia dụng. Học viên sẽ được học về an toàn điện, cấu tạo và nguyên lý hoạt động của thiết bị, cũng như các phương pháp bảo trì hiệu quả.

1.2. Đối tượng sử dụng giáo trình

Giáo trình này được thiết kế cho học sinh trung cấp nghề ngành điện công nghiệp, cũng như những người có nhu cầu tìm hiểu về sửa chữa thiết bị điện gia dụng. Nó cung cấp kiến thức từ cơ bản đến nâng cao, phù hợp với nhiều đối tượng học viên.

II. Vấn đề và Thách thức trong Thực Tập Thiết Bị Điện

Trong quá trình thực tập thiết bị điện gia dụng, học viên thường gặp phải nhiều thách thức như thiếu kiến thức về an toàn điện, khó khăn trong việc sử dụng dụng cụ điện cầm tay, và khả năng nhận diện hư hỏng của thiết bị. Những vấn đề này có thể dẫn đến tai nạn điện và ảnh hưởng đến hiệu quả học tập.

2.1. An toàn điện trong thực tập

An toàn điện là một trong những vấn đề quan trọng nhất trong thực tập thiết bị điện. Học viên cần nắm rõ các quy định về an toàn điện để tránh tai nạn trong quá trình thực hành. Việc thực hiện đúng các biện pháp bảo vệ an toàn sẽ giúp giảm thiểu rủi ro.

2.2. Khó khăn trong việc sử dụng dụng cụ điện

Nhiều học viên gặp khó khăn trong việc sử dụng các dụng cụ điện cầm tay như kìm, tuốc nơ vít, và máy khoan. Việc không thành thạo các dụng cụ này có thể dẫn đến sai sót trong quá trình thực hành và sửa chữa thiết bị.

III. Phương Pháp và Giải Pháp Chính trong Thực Tập

Để giải quyết các vấn đề trong thực tập thiết bị điện gia dụng, giáo trình đã đưa ra nhiều phương pháp và giải pháp hiệu quả. Những phương pháp này không chỉ giúp học viên nắm vững lý thuyết mà còn thực hành thành thạo các kỹ năng cần thiết.

3.1. Phương pháp giảng dạy hiệu quả

Giáo trình áp dụng phương pháp giảng dạy kết hợp giữa lý thuyết và thực hành. Học viên sẽ được thực hành trên các thiết bị thực tế, giúp củng cố kiến thức và kỹ năng một cách hiệu quả.

3.2. Giải pháp nâng cao kỹ năng thực hành

Để nâng cao kỹ năng thực hành, giáo trình khuyến khích học viên tham gia vào các buổi thực hành thường xuyên. Việc thực hành liên tục sẽ giúp học viên tự tin hơn trong việc sử dụng và sửa chữa thiết bị điện gia dụng.

IV. Ứng Dụng Thực Tiễn của Giáo Trình

Giáo trình thực tập thiết bị điện gia dụng không chỉ mang lại kiến thức lý thuyết mà còn có nhiều ứng dụng thực tiễn trong cuộc sống hàng ngày. Học viên có thể áp dụng những gì đã học để sửa chữa và bảo trì các thiết bị điện trong gia đình.

4.1. Sửa chữa thiết bị điện gia dụng

Học viên sẽ được trang bị kiến thức để sửa chữa các thiết bị điện gia dụng như nồi cơm điện, bếp điện, và máy bơm nước. Việc này không chỉ giúp tiết kiệm chi phí mà còn nâng cao kỹ năng cá nhân.

4.2. Bảo trì thiết bị điện trong gia đình

Ngoài việc sửa chữa, học viên cũng sẽ học cách bảo trì các thiết bị điện trong gia đình. Việc bảo trì định kỳ sẽ giúp kéo dài tuổi thọ của thiết bị và đảm bảo an toàn khi sử dụng.

V. Kết Luận và Tương Lai của Giáo Trình

Giáo trình thực tập thiết bị điện gia dụng ngành điện công nghiệp là một tài liệu quý giá, giúp học viên trang bị kiến thức và kỹ năng cần thiết. Tương lai của giáo trình sẽ tiếp tục được cải tiến để đáp ứng nhu cầu ngày càng cao của thị trường lao động.

5.1. Đánh giá hiệu quả giáo trình

Giáo trình đã nhận được nhiều phản hồi tích cực từ học viên và giảng viên. Nhiều học viên sau khi hoàn thành khóa học đã có thể tìm được việc làm trong ngành điện công nghiệp.

5.2. Hướng phát triển giáo trình trong tương lai

Trong tương lai, giáo trình sẽ được cập nhật và bổ sung thêm nhiều nội dung mới, phù hợp với sự phát triển của công nghệ và nhu cầu thực tế của thị trường lao động.

Trích đoạn nội dung tài liệu

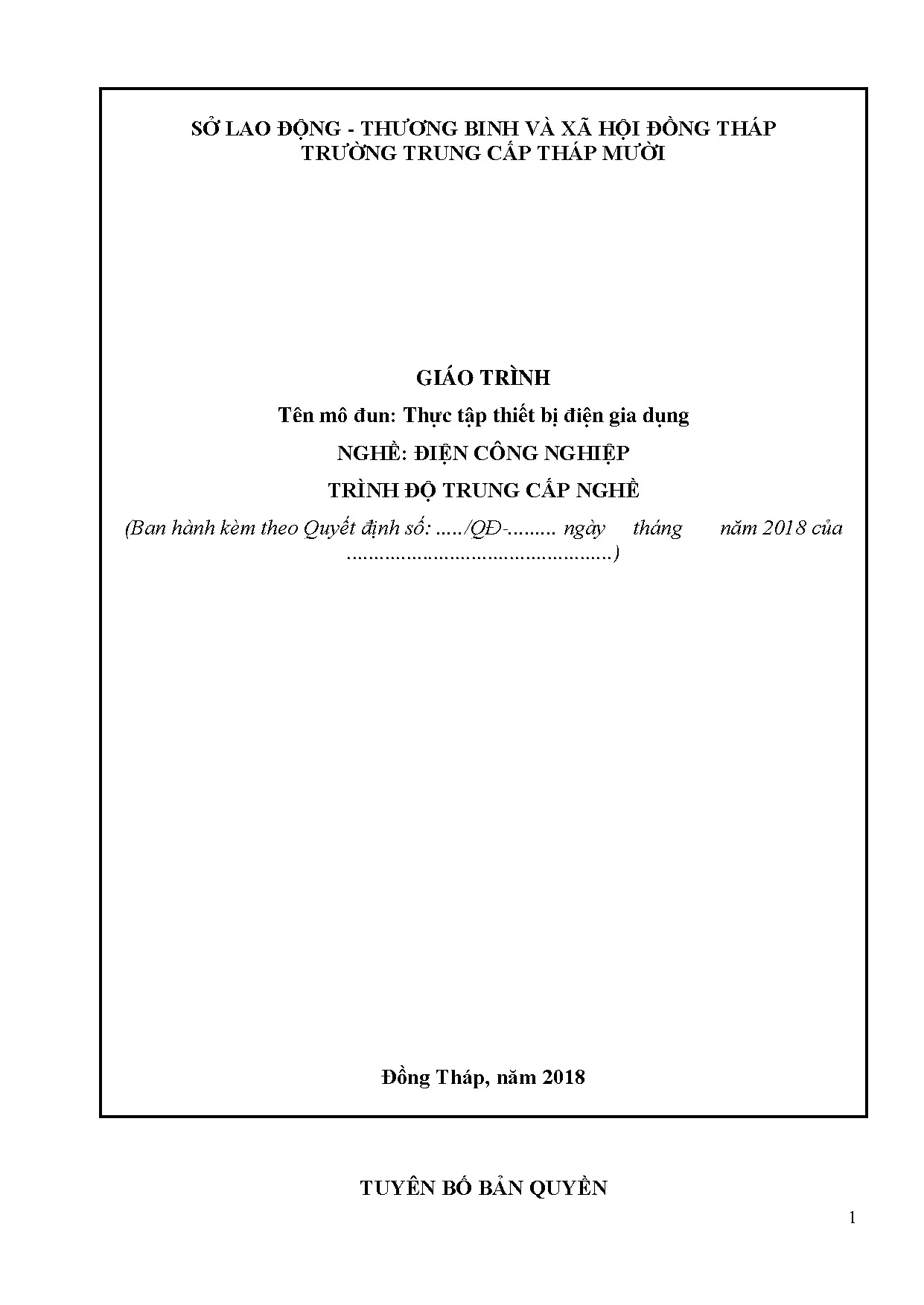

SỞ LAO ĐỘNG - THƯƠNG BINH VÀ XÃ HỘI ĐỒNG THÁP TRƯỜNG TRUNG CẤP THÁP MƯỜI GIÁO TRÌNH Tên mô đun: Thực tâ ̣p thiế t bi điê ̣ ̣n gia du ̣ng NGHỀ: ĐIỆN CÔNG NGHIỆP TRÌNH ĐỘ TRUNG CẤP NGHỀ (Ban hành kèm theo Quyết định số:. ngày tháng năm 2018 của .) Đồng Tháp, năm 2018 TUYÊN BỐ BẢN QUYỀN 1 Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU 2 Hiện nay ở nước ta hầu hết các hoạt động của xã hội đều gắn với việc sử dụng điện năng.

Điện không những được sử dụng ở thành phố mà còn được đưa về nông thôn, miền núi hoặc nhờ các trạm phát điện địa phương. Cùng với sự phát triển của điện năng, các thiết bị điện dân dụng cũng ngày càng được phát triển đa dạng và phong phú. Các đồ dùng bằng điện đã trở thành người bạn gần gũi trong đời sống của người dân và đã có tác dụng tích cực trong việc nâng cao văn minh vật chất và văn minh tinh thần trong toàn xã hội. Mô đun Thực tập thiết bị điện gia dụng là một mô đun cơ bản của học viên ngành sửa chữa thiết bị điện công nghiệp.

Mô đun này nhằm trang bị cho học viên những kiến thức cơ bản về cấu tạo, nguyên lý làm việc, phương pháp sử dụng, bảo quản và sửa chữa các thiết bị điện gia dụng như nồi cơm điện, bếp điện, máy bơm nước một pha, ba pha, máy biến áp. Sau khi học xong mô đun này, học viên có đủ kiến thức và kỹ năng sử dụng, sửa chữa các thiết bị điện gia dụng. Mô đun này trình bày các vấn đề như: Bài 1: Thực hành an toàn điện Bài 2: Sử dụng dụng cụ đồ nghề điện cầm tay Bài 3: Thực hành trên hệ thống chiếu sáng và quan sát Bài 4: Thực hành trên thiết bị cấp nhiệt Bài 5: Thực hành trên máy biếp áp Bài 6: Sử dụng động cơ không đồng bộ ba pha Bài 7: Sửa chữa động cơ không đồng bộ ba pha rôto lồng sóc Bài 8: Sử dụng động cơ không đồng bộ một pha kiểu tụ điện và cuộn dây Bài 9: Sửa chữa động cơ không đồng bộ một pha rôto lồng sóc Mô đun được biên soạn nhằm phục vụ cho học sinh hệ trung cấp, sơ cấp đồng thời còn phục vụ cho những người quan tâm đến kiến thức cơ bản trong sửa chữa thiết bị điện gia dụng. Đồng Tháp, ngày……tháng….năm 2018 Tham gia biên soạn 1.

3 MỤC LỤC LỜI GIỚI THIỆU. THỰC HÀNH AN TOÀN ĐIỆN. Tác hại của dòng điện đối với cơ thể người:. Quy định các tiêu chuẩn về an toàn điện:.

Nguyên nhân gây tai nạn điện:. Biện pháp bảo vệ an toàn cho người và thiết bị khi sử dụng điện:. Sơ cứu cho nạn nhân bị điện giật:. Phòng chống cháy nổ:.

SỬ DỤNG DỤNG CỤ ĐỒ NGHỀ ĐIỆN CẦM TAY. Sử dụng các loại kìm, tuốc nơ vít, mỏ hàn chì, máy cắt, máy khoan điện cầm tay: …………. Sử dụng đồng hồ đo:. THỰC HÀNH TRÊN HỆ THỐNG CHIẾU SÁNG VÀ QUAN SÁT TRONG GIA DỤNG.

Lắp đặt đèn sợi đốt, đèn huỳnh quang:. Lắp đặt hệ thống camera quan sát:. THỰC HÀNH TRÊN THIẾT BỊ CẤP NHIỆT. Đấu dây vận hành, sửa chữa thiết bị cấp nhiệt gia dụng:.

THỰC HÀNH TRÊN MÁY BIẾN ÁP. Các thành phần cấu tạo của máy biến áp:. Nguyên lý làm việc của máy biến áp:. Sửa chữa máy biến áp:.

SỬ DỤNG ĐỘNG CƠ KHÔNG ĐỒNG BỘ BA PHAError! Bookmark not defined. Khái niệm, phân loại và công dụng:. Cấu tạo của động cơ không đồng bộ 3 pha:. Nguyên lý của động cơ không đồng bộ 3 pha:.

Xác định cực tính, đấu dây động cơ không đồng bộ 3 pha:. Khởi động động cơ không đồng bộ 3 pha:. Điều chỉnh tốc độ động cơ không đồng bộ:. Đặc tính làm việc của động cơ không đồng bộ:.

SỬA CHỮA ĐỘNG CƠ KHÔNG ĐỒNG BỘ BA PHA RÔTO LỒNG SÓC. Error! Bookmark not defined. Xác định hư hỏng ở động cơ:. Sửa chữa động cơ:.

SỬ DỤNG ĐỘNG CƠ KHÔNG ĐỒNG BỘ MỘT PHA KIỂU TỤ ĐIỆN VÀ CUỘN DÂY. Khái niệm, phân loại và công dụng:. Cấu tạo động cơ không đồng bộ 1 pha:. Nguyên lý làm việc của động cơ không đồng bộ 1 pha:.

Xác định các đầu dây, đấu dây động cơ không đồng bộ 1 pha:. SỬA CHỮA ĐỘNG CƠ KHÔNG ĐỒNG BỘ MỘT PHA RÔTO LỒNG SÓC. Error! Bookmark not defined. Sửa chữa động cơ không đồng bộ 1 pha rôto lồng sóc:.

Sửa chữa động cơ không đồng bộ 1 pha rôto dây quấn:. 166 5 MÔ ĐUN THỰC TẬP THIẾT BỊ ĐIỆN GIA DỤNG Mã mô đun: MĐ13 ̣ ́, tính chấ t của mô đun: Vi tri - Vị trí: Là mô đun được bố trí từ đầu khóa học, sau khi học sinh học các môn học chung. - Tính chất: Là mô đun chuyên môn rèn luyện, rèn luyện người học kỹ năng đo kiểm tra các đại lượng điện, sử dụng và sửa chữa các thiết bị điện dùng trong gia dụng. Mu ̣c tiêu mô đun: - Kiến thức: + Trình bày được các nguyên tắc đảm bảo an toàn điện.

+ Trình bày được các phương pháp đo kiểm tra các các thông số điện trên thiết bị. + Trình bày cấu tạo và nguyên lý hoạt động của các thiết bị điện gia dụng như: Thiết bị cấp nhiệt, máy biến áp, động cơ điện một pha, ba pha và các mạch đèn gia du ̣ng. + Trình bày được quy trình tháo, lắp sửa chữa các thiết bị điện. + Phân tích được các hư hỏng, nguyên nhân và cách khắc phục.

- Kỹ năng: + Nhận dạng chính xác và sử dụng thành thạo các dụng cụ đồ nghề. + Sử dụng thành thạo các thiết bị điện gia dụng. + Đấu dây, vận hành và sửa chữa được các hư hỏng thường gặp của thiết bị đảm bảo đúng yêu cầu kỹ thuật. - Năng lực tự chủ và trách nhiệm: + Chủ động và tích cực thực hiện nhiệm vụ trong quá trình học tập.

+ Rèn luyện tính cẩn thận, nghiêm túc thực hiện nội quy an toàn và vệ sinh công nghiệp. Nô ̣i dung mô đun: Thời gian (giờ) Số Tên các bài trong mô đun Tổ ng Lý Thực Kiể m TT số Thuyế t hành tra 1 Bài 1: Thực hành an toàn điện 8 2 6 1. Tác hại của dòng điện đối với cơ 6 thể con người. Quy định các tiêu chuẩn về an toàn điện.

Nguyên nhân gây tai nạn điện. Biện pháp bảo vệ an toàn cho người và thiết bị khi sử dụng điện. Sơ cứu cho nạn nhân bị điện giật. Phòng chống cháy nổ.

Bài 2: Sử dụng dụng cụ đồ nghề 2 4 1 3 điện cầm tay 1. Sử dụng kìm cắt, kìm nhọn, kìm bấm đầu cos, tuốc nơ vít, mỏ hàn chì, máy khoan điện, máy cắt cầm tay. Sử dụng đồng hồ đo. Bài 3: Thực hành trên các hệ thống 3 24 4 18 2 chiếu sáng và quan sát trong gia dụng.

Lắp đặt hệ thống chiếu sáng. Lắp đặt camera quan sát Kiểm tra định kỳ Bài 4: Thực hành trên thiết bị cấp 4 20 4 14 2 nhiệt. Khái niệm và phân loại 2. Đấu dây, vận hành, sửa chữa thiết bị cấp nhiệt trong gia dụng.

Kiểm tra định kỳ Bài 5: Thực hành trên máy biến áp 5 8 1 6 1 một pha công suất nhỏ 1. Phân tích các thành phần cấu tạo của nên máy biến áp. Giải thích nguyên lý làm việc 3. Đấu dây vận hành máy biến áp 4.

Sửa chữa máy biến áp Kiểm tra định kỳ Bài 6: Sử dụng động cơ không đồng 6 24 4 18 2 bộ ba pha 1. Phân tích các thành phần cấu tạo của động cơ không đồng bộ một pha rôto lồng sóc 2. Phân tích cấu tạo của động cơ không đồng bộ ba pha. Giải thích nguyên lý làm việc 4.

Xác định cực tính động cơ không đồng bộ ba pha. Khởi động động cơ không đồng bộ 3 pha rôto lòng sóc 6. Khởi động động cơ không đồng bộ ba pha rôto dây quấn 7. Điều chỉnh tốc độ động cơ 8.

Đặc tính làm việc của động cơ điện không đồng bộ Kiểm tra định kỳ Bài 7: Sửa chữa động cơ không 7 24 6 16 2 đồng bộ ba pha rôto lồng sóc 1. Xác định hư hỏng ở động cơ 2. Sửa chữa phần cơ của động cơ Kiểm tra định kỳ Bài 8: Sử dụng động cơ không đồng 8 bộ một pha kiểu tụ điện và cuộn dây 16 2 12 2 phụ 1. Phân tích các thành phần cấu tạo 8 của động cơ không đồng bộ một pha rôto lồng sóc.

Giải thích nguyên lý làm việc Kiểm tra định kỳ Bài 9: Sửa chữa động cơ không 9 20 4 15 1 đồng bộ một pha rôto lồng sóc 1. Sửa chữa động cơ không đồng bộ một pha rôto lồng sóc. Sửa chữa động cơ không đồng bộ một pha rôto dây quấn Ôn tập 2 2 Cộng: 150 30 108 12 * Ghi chú: Thời gian kiểm tra được tích hợp giữa lý thuyết với thực hành được tính vào giờ thực hành. 9 Bài 1: THỰC HÀNH AN TOÀN ĐIỆN Mục tiêu: - Giải thích được các tác hại của dòng điện đối với cơ thể người.

- Trình bày được chính xác các thông số an toàn điện theo tiêu chuẩn cho phép và các biện pháp đảm bảo an toàn điện cho người. - Phân tích được chính xác các trường hợp gây nên tai nạn điện. - Thực hiện đúng nội quy và tiêu lệnh chữa cháy - Lắp đặt được thiết bị/ hệ thống để bảo vệ an toàn điện trong công nghiệp và dân dụng. - Cấp cứu nạn nhân bị tai nạn điện đúng kỹ thuật, đảm bảo an toàn.

- Sử dụng thành thạo thiết bị chữa cháy. ́ h tić h cực, chủ đô ̣ng và nhanh nha ̣y trong công viê ̣c. - Phát huy tin 1. TÁC HẠI CỦA DÒNG ĐIỆN ĐỐI VỚI CƠ THỂ CON NGƯỜI: Người bị điện giật là do tiếp xúc với mạch điện có điện áp hay nói một cách khác là do có dòng điện chạy qua cơ thể người.

Dòng điện chạy qua cơ thể người sẽ gây ra các tác dụng sau đây: - Tác dụng nhiệt: làm cháy bỏng thân thể, thần kinh, tim não và các cơ quan nội tạng khác gây ra các rối loạn nghiêm trọng về chức năng.
