THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH QUẤN DÂY MÁY ĐIỆN (MÃ MÔ ĐUN: MĐ25)

Tổng quan về giáo trình (250-300 từ)

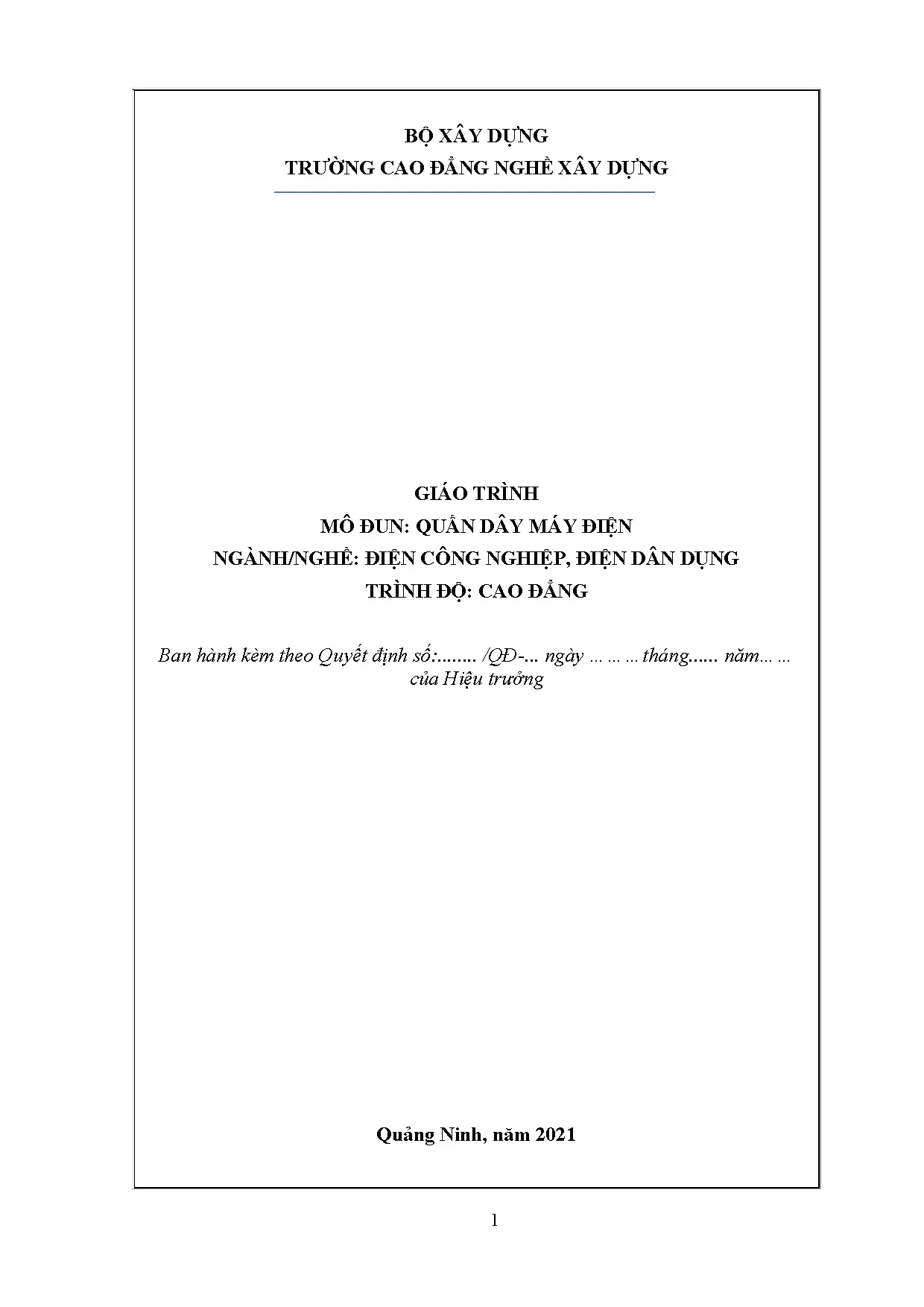

Giáo trình Mô đun: Quấn dây máy điện (Mã số: MĐ25) do tác giả Vũ Thị Thơ chủ biên, với sự tham gia đóng góp chuyên môn của tập thể giảng viên Khoa Điện – Điện tử thuộc Trường Cao đẳng Nghề Xây dựng (Bộ Xây dựng), được ban hành tại Quảng Ninh năm 2021. Tài liệu được biên soạn phục vụ công tác đào tạo trình độ Cao đẳng cho hai nhóm ngành/nghề chính: Điện công nghiệp và Điện dân dụng. Trong khung chương trình đào tạo, mô đun có thời lượng 60 tiết, được bố trí giảng dạy song song với các mô đun chuyên môn gồm Điện tử công suất và Vẽ thiết kế điện, đồng thời kế thừa kiến thức từ môn học Bảo dưỡng, sửa chữa động cơ điện cơ bản.

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 chuẩn đầu ra:

  1. Kiến thức: Trình bày chính xác yêu cầu kỹ thuật, quy trình công nghệ tính toán, làm khuôn, quấn dây, đấu nối, lồng dây và hoàn thiện bộ dây cho máy biến áp cảm ứng 1 pha, động cơ quạt bàn, động cơ quạt trần và động cơ máy bơm nước 1 pha; phân tích được các dạng sai hỏng kỹ thuật và nguyên nhân gây sự cố.
  2. Kỹ năng: Thực hiện thuần thục các thao tác phục hồi, gia công quấn mới bộ dây theo đúng thông số kỹ thuật; khắc phục được các sai sót phát sinh trong quá trình thi công và vận hành thử nghiệm.
  3. Năng lực tự chủ và trách nhiệm: Phát triển tính chủ động, khả năng làm việc độc lập và phối hợp nhóm, tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động và bảo vệ thiết bị.

Cấu trúc giáo trình được xây dựng theo hình thức tích hợp bài học kỹ thuật thực hành. Tài liệu chuẩn hóa từng bước thao tác từ khâu lấy mẫu, chế tạo dưỡng khuôn, gia công que nong/que gạt bằng vật liệu tre cật, đến quy trình tẩm sấy và nghiệm thu thiết bị bằng hệ số đo kiểm định lượng.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC NỘI DUNG MÔ ĐUN MĐ25
 [BÀI 1]                         [BÀI 2 & 3]                    [BÀI 4]
Quấn dây MBA cảm ứng 1 pha      Động cơ quạt bàn & quạt trần   Động cơ máy bơm nước 1 pha
- Khai triển khuôn thân/nắp     - Quạt bàn 3 số (P=45W)        - P=750W, Z=24, 2p=2
- Ghép lá thép E-I, U-I         - Quạt trần 16 cực, 32 rãnh    - Kiểu quấn đồng tâm & đồng khuôn
- Đo cách điện MΩ-mét 1000V     - Dưỡng tre, lồng rãnh         - 13 bước công nghệ chuẩn hóa

Các chương/chủ đề chính

Nội dung giáo trình gồm 4 bài học thực hành chuyên sâu:

  • Bài 1: Quấn dây MBA cảm ứng 1 pha: Hướng dẫn đo kích thước mạch từ để xác định tiết diện trụ quấn dây $S_{Fe} = a \times b$ ($\text{cm}^2$); khai triển kích thước thân khuôn và nắp khuôn trên giấy cách điện với độ dôi công nghệ $\Delta = 1{,}5 \div 3\text{ mm}$; kỹ thuật lót cách điện lớp ($40 \div 80\text{V}$); quy trình ghép lá thép kỹ thuật điện (dạng E-I hoặc U-I); kỹ thuật đo kiểm tra thông mạch, ngắn mạch và thử nghiệm cách điện cuộn dây bằng thiết bị Megaohm-mét 1000V (đạt chuẩn tối thiểu $1\text{V} \leftrightarrow 1000\Omega$).
  • Bài 2: Quấn dây quạt bàn: Phân tích sơ đồ trải bộ dây stato quạt bàn 3 số ($Z_A = Z_B = 8$; $2P = 4$; công suất $P = 45\text{W}$; tụ điện $C = 1{,}5 \div 2,\mu\text{F}$). Hướng dẫn tính toán bối dây cuộn làm việc ($d_{LV} = 0{,}16\text{ mm}$) và hai cuộn số ($W_{S1} = W_{S2} = 100\text{ vòng/bối}$) lồng chung rãnh với cuộn khởi động; kỹ thuật gia công bộ que nêm, que nong, dao gạt dây bằng cật tre già; quy trình lồng dây, nêm miệng rãnh, đai dây và tẩm sấy.
  • Bài 3: Quấn dây quạt trần: Khảo sát động cơ quạt trần 16 cực từ, 32 rãnh, 32 tổ bối đơn xếp 2 hàng rãnh riêng biệt (loại quạt Điện cơ Thống Nhất hoặc Điện cơ 91). Cuộn khởi động gồm 16 tổ bối quấn ở hàng rãnh trong ($338\text{ vòng/bối}$, cỡ dây $\Phi 0{,}21\text{ mm}$); cuộn làm việc gồm 16 tổ bối quấn ở hàng rãnh ngoài ($308\text{ vòng/bối}$, cỡ dây $\Phi 0{,}25\text{ mm}$); quy tắc phân định đầu nối dây nguồn theo mã màu (Trắng: dây chung C; Đỏ: cuối làm việc R; Vàng: cuối khởi động S).
  • Bài 4: Quấn dây máy bơm nước một pha: Hướng dẫn quy trình quấn lại bộ dây động cơ $P = 750\text{W}$, $Z = 24\text{ rãnh}$, $2p = 2$ theo hai phương án: kiểu đồng tâm và kiểu đồng khuôn. Quy trình gồm 13 bước tiêu chuẩn: làm sạch rãnh, lót cách điện đáy rãnh, lấy mẫu chu vi pin dây, gá khuôn, quấn bối dây, hạ cạnh bối góc $180^\circ$, nắn đầu bối dây hình máng, úp giấy cách điện miệng rãnh, nêm rãnh, lót cách điện pha, đấu nối nhóm bối ($A_1-X_1, B_1-Y_1, C_1-Z_1$), hàn tráng thiếc, bọc ống ghen lụa chịu nhiệt và băng đai cố định.

Logic phát triển nội dung đi từ cấu trúc tĩnh không có rãnh quay (máy biến áp) đến máy điện có rãnh stato tĩnh và rôto lồng sóc (động cơ quạt bàn, quạt trần), sau đó nâng cao lên động cơ công suất lớn ($750\text{W}$) với kỹ thuật phân bố bối dây phức tạp.

Kiến thức nền tảng được xây dựng

  • Lý thuyết mạch từ và cảm ứng điện từ: Tính toán tiết diện lõi từ, mật độ từ thông, bước cực từ $\tau$, góc độ điện $\alpha$, vùng pha và bước dây quấn $y$.
  • Nguyên lý cách điện và truyền nhiệt: Cấp cách điện của vật liệu (giấy cách điện, bìa lót, ống ghen sợi thủy tinh, sơn tẩm); phân lớp cách điện giữa các cuộn sơ cấp – thứ cấp và cách điện pha; quy trình sấy nhiệt (bằng đèn sợi đốt hoặc buồng sấy chuyên dụng).
  • Sơ đồ đấu nối máy điện xoay chiều 1 pha: Cấu trúc phối hợp giữa cuộn làm việc, cuộn khởi động, cuộn số và tụ điện tạo lệch pha từ trường để sinh mômen mở máy.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đo kiểm thông số hình học của lõi thép bằng thước cặp, panme; gia công dưỡng khuôn quấn dây; vận hành bàn quấn đếm vòng; thao tác chải hạ dây vào rãnh bằng que tre; hàn ngấu mối nối bằng mỏ hàn xung.
  • Kỹ năng phân tích: Khảo sát nhãn mác động cơ ($P, U, I, \cos\varphi$); lập bảng sơ đồ trải dây quấn; phát hiện các lỗi sai phạm như chập vòng, chạm vỏ, lệch bước quấn, biến dạng khung gá.
  • Năng lực thực hành kiểm thử: Đo kiểm tra nguội (quay trục kiểm tra độ rơ, tiếng kêu cơ khí, đo điện trở thuần, đo cách điện) và kiểm tra nóng (đo dòng điện không tải $I_0$, dòng khởi động $I_{mm0}$, điện áp rơi, kiểm tra độ phát nhiệt vỏ $\theta_{vỏ}$ và dây quấn $\theta_{dây}$).

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp giữa thuyết minh công nghệ và rèn luyện kỹ năng xưởng. Định mức thực hành được thiết kế đồng bộ cho từng nhóm học tập gồm 3 sinh viên, được trang bị trọn bộ trang thiết bị gồm: bàn quấn dây cơ, bộ khuôn quấn, dụng cụ cơ khí tháo lắp (cờ lê, mỏ lết, tuốc nơ vít, kìm điện, búa nguội, vam tháo vòng bi, panme), mỏ hàn xung, đồng hồ vạn năng và phụ liệu gia công (vật liệu tre cật, bìa cách điện, sơn tẩm, dây đồng trần tráng men).

   TIÊU CHÍ ĐÁNH GIÁ THỰC HÀNH TAY NGHỀ

Hệ thống đánh giá kết quả học tập được chuẩn hóa thông qua Phiếu đánh giá kết quả thực hành với 3 nhóm tiêu chuẩn bắt buộc:

  1. Tiêu chuẩn Kỹ thuật: Đánh giá độ chính xác của các số liệu lấy mẫu (kích thước mạch từ, đường kính dây, số vòng bối dây); chất lượng gia công (độ căng phẳng của khuôn, kỹ thuật lót cách điện, độ nén của nêm rãnh); kết quả đo kiểm điện trở một chiều, điện trở cách điện và các thông số vận hành tải định mức.
  2. Tiêu chuẩn An toàn: Đánh giá việc chấp hành quy tắc an toàn cho người và thiết bị. Đây là tiêu chí loại trừ: nếu người học vi phạm một trong hai yêu cầu an toàn thì toàn bộ bài thực hành bị đánh giá "Không đạt".
  3. Tiêu chuẩn Thời gian: Quy định thời gian hoàn thành bài tập theo định mức giờ học. Người học hoàn thành muộn hơn quy định quá 03 phút sẽ không được công nhận kết quả.

Về phương pháp tự học, giáo trình yêu cầu người học tuân thủ việc tự ghi chép dữ liệu thông số ban đầu của thiết bị, đối chiếu sơ đồ trải trước khi tháo gỡ dây cũ, thực hiện thử nghiệm chạy không tải tối thiểu 1 giờ liên tục để theo dõi nhiệt độ phát sinh trước khi tiến hành sơn tẩm cách điện hoàn thiện.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu thể hiện rõ các đặc thù công nghệ phục vụ trực tiếp cho hoạt động sửa chữa, bảo trì thiết bị điện dân dụng và công nghiệp:

  • Gắn liền với thiết bị thực tế trên thị trường: Giáo trình sử dụng trực tiếp các đối tượng máy điện thông dụng tại Việt Nam làm bài học thực hành, bao gồm động cơ quạt bàn 3 số, quạt trần của các hãng sản xuất phổ biến (Điện cơ Thống Nhất, Điện cơ 91 có kết cấu stato 16 cực, 32 rãnh) và động cơ bơm nước 1 pha công suất $750\text{W}$.
  • Chuẩn hóa kỹ thuật chế tạo dụng cụ phụ trợ truyền thống: Hướng dẫn chi tiết phương pháp gia công các dụng cụ chuyên dụng từ tre cật già (như que gạt có độ dày lưỡi bằng $1/3$ miệng rãnh, que nong ép sát đáy rãnh, que nêm miệng rãnh). Việc sử dụng các dụng cụ này đảm bảo không làm trầy xước lớp men cách điện ê-may trong quá trình lồng bối dây vào rãnh stato.
  • Quy trình kiểm soát chất lượng nhiều tầng: Tích hợp các bước kiểm tra cách điện trung gian (giới hạn điện áp lót lớp dưới $100\text{V}$, kỹ thuật nắn đầu bối dây hình máng để chống chạm cọ vào rôto quay, xử lý cân bằng từ trường giữa các pha). Quy trình kiểm tra nguội và kiểm tra nóng có tải được tách biệt rõ ràng nhằm ngăn ngừa sự cố chập cháy máy điện trong giai đoạn thử nghiệm.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và học viên học nghề: Dành cho sinh viên trình độ Cao đẳng và Trung cấp nghề thuộc các ngành Điện công nghiệp, Điện dân dụng và Kỹ thuật lắp đặt điện.
  • Kiến thức điều kiện: Người học cần có kiến thức cơ sở về Kỹ thuật điện, Vật liệu điện, An toàn điện; học song song với các mô đun Vẽ thiết kế điện (để vẽ và đọc sơ đồ trải) và Điện tử công suất.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn cho mô đun MĐ25 (60 tiết), làm căn cứ lập kế hoạch cung ứng vật tư thực hành cho các xưởng trường theo định mức nhóm 3 người và áp dụng mẫu phiếu kiểm tra tay nghề theo tiêu chuẩn định lượng.
  • Cán bộ kỹ thuật và thợ sửa chữa: Dùng làm sổ tay tra cứu nhanh các thông số quấn dây, quy cách cỡ dây, số vòng quấn, sơ đồ đấu nối cực từ và quy trình sấy tẩm cách điện cho các thiết bị điện 1 pha thông dụng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế cho cấp độ đào tạo nào?

Giáo trình được biên soạn phục vụ trình độ đào tạo Cao đẳng nghề cho hai ngành Điện công nghiệp và Điện dân dụng theo chương trình khung của Bộ Xây dựng.

2. Người học cần đáp ứng những kiến thức tiên quyết nào?

Người học cần hoàn thành môn học Bảo dưỡng, sửa chữa động cơ điện cơ bản, nắm vững kiến thức an toàn điện và học song song các mô đun Vẽ thiết kế điện, Điện tử công suất.

3. Giáo trình hướng dẫn những phương pháp quấn dây nào cho động cơ một pha?

Giáo trình hướng dẫn hai phương pháp quấn dây cơ bản cho động cơ máy điện xoay chiều một pha: kiểu quấn đồng tâm (quấn từ pin dây nhỏ đến pin dây lớn) và kiểu quấn đồng khuôn (các pin dây có cùng kích thước khuôn).

4. Tiêu chuẩn đánh giá bài thực hành quy định như thế nào về an toàn và thời gian?

Tiêu chuẩn an toàn (an toàn cho người và an toàn cho thiết bị) là điều kiện bắt buộc; không đạt 1 trong 2 mục này sẽ bị đánh giá "Không đạt". Về thời gian, người học nộp bài muộn quá 03 phút so với quy định sẽ không được chấm điểm.

5. Thiết bị đo nào được yêu cầu sử dụng để kiểm tra cách điện máy biến áp và động cơ?

Giáo trình quy định sử dụng đồng hồ Megaohm-mét cấp điện áp 1000V (MΩ-mét 1000V) để đo kiểm tra điện trở cách điện giữa các cuộn dây với nhau và giữa cuộn dây với vỏ máy (lõi thép), giá trị đạt chuẩn phải thỏa mãn tỷ lệ $1\text{V} \leftrightarrow 1000\Omega$.

Kết luận (150 từ)

Giáo trình Mô đun: Quấn dây máy điện (MĐ25) do Vũ Thị Thơ chủ biên là tài liệu học thuật thực hành chuyên môn, cung cấp quy trình công nghệ tính toán, gia công và phục hồi dây quấn cho các loại máy biến áp và động cơ điện xoay chiều một pha thông dụng. Lộ trình đào tạo được xây dựng tuần tự qua 4 bài học tích hợp:

$$\text{Máy biến áp cảm ứng 1 pha} \longrightarrow \text{Động cơ quạt bàn} \longrightarrow \text{Động cơ quạt trần} \longrightarrow \text{Động cơ máy bơm nước 1 pha}$$

Tài liệu kết hợp chặt chẽ giữa thông số kỹ thuật, quy trình thao tác xưởng và hệ thống tiêu chí đánh giá tay nghề định lượng, phục vụ công tác giảng dạy, học tập và tra cứu kỹ thuật trong lĩnh vực điện dân dụng và công nghiệp.
